螺纹锁固胶使用规范带照片

1. 适用范围1.1本规范规定了三种常用螺纹锁固胶的适用范围和建议的表面预处理、涂覆、粘接、验证、拆卸、清洗、再装配等操作程序，具体作业程序见相应的作业文件。

1.2本标准适用于机电设备工程所产品的螺纹锁固。

2. 常用螺纹锁固胶分类及应用2.1可拆卸锁固胶2.1.1乐泰® 222螺纹锁固胶，厌氧胶类，（图1）适用于直径小于1/4" （6mm ）的螺纹紧固。

一般适用于所有需要涂覆厌氧胶的作业面使用，推荐用于可拆卸的地面仪器及井下仪器骨架无螺母固定的紧固件。

可以用手持工具将工件拆卸。

2.2不可拆卸锁固胶2.2.1乐泰® 272螺纹锁固胶，厌氧胶类，（图2）适用于直径小于36mm 的螺纹紧固，能经受住450 °F（约为230℃）的高温。

一般适用于高温、高强度、重载的紧固件因震动、振颤及热压力而造成的松动，用于永久或长时不拆卸的作业面，如与外界直接接触的作业面2.2.2双组分胶粘剂，俗称AB 胶，分别存放在两个容器内，（图3）A 、B 两个组分混合后，温度越高，干透时间越短。

可以粘结塑料与塑料、塑料与金属、金属与金属，粘结后剥离需要刀具或热熔分离。

塑料与塑料粘结效果极好，几乎等同ABS 合成树脂的强度。

双组分胶粘剂粘接强度较高，拆卸困难，一般在地面面板中做粘合剂使用，不应替代螺纹紧固剂使用。

螺纹锁固胶使用规范R&D/W-第A 版第0次修改 编写 审核 批准 第 1 页 共1页 高军2010年06月发布由于AB胶粘接而影响更换密封圈的场合不得使用AB胶图1 图2 图33. 操作步骤3.1技术准备3.1.1 仔细阅读螺纹锁固胶使用说明书3.1.2 粘接材料要符合说明的适用场合。

3.1.3 粘接前应检查螺纹锁固胶是否过期3.1.4 各种螺纹、紧固件的公差应符合《紧固件公差螺栓、螺钉和螺母》（GB/T3103.1）的规定。

3.2 表面处理3.2.1 涂覆厌氧胶的零件表面在清除了油漆涂层和其他残余物后，可用金属清洗剂，三氯乙烯，三氯乙烷或丙酮中任意一种溶剂清洗，以清除油污、油脂和防锈剂等其他杂质。

螺钉螺纹锁固胶使用规定螺钉螺纹锁固胶是一种用于紧固螺钉并防止其自行松脱的胶水。

它常用于汽车、机械设备等需要具备高度振动环境下工作的应用领域。

为了确保正确使用螺纹锁固胶，并保证其正常使用，下面是螺纹锁固胶使用的一些规定（修订版）。

一、材料准备1.选择适合的螺纹锁固胶类型。

根据设备的工作环境、温度、压力等条件选用合适的螺纹锁固胶型号。

2.保持螺纹锁固胶处于低温和干燥环境下，避免暴露在阳光下，以免影响其性能。

二、操作规范1.在使用螺纹锁固胶之前，必须确保螺纹与部件表面清洁干净，无油污、锈蚀或其他杂质。

2.使用适当的工具和方法将螺纹锁固胶均匀地涂抹在螺纹表面，确保涂层均匀且不过厚。

3.对于大型螺纹，可使用螺纹锁固胶预涂剂或螺纹填充剂，以增强密封和锁固效果。

4.涂层后，立即将螺纹紧固至适当扭矩，并确保涂层完全覆盖螺纹表面。

5.对于上锁后需要调整的螺纹，应在涂层干燥之前进行调整，以免影响螺纹锁固胶的性能。

三、固化时间1.螺纹锁固胶的固化时间根据产品说明书规定。

一般情况下，固化需要24小时。

在温度较低的环境中，可能需要更长的时间。

2.在拧紧螺纹之前，必须等待固化时间结束，以确保螺纹锁固胶完全干燥。

四、注意事项1.使用螺纹锁固胶时，应保持工作场所通风良好，以避免吸入对人体有害的蒸气。

2.涂抹螺纹锁固胶时，避免接触皮肤和眼睛，如不小心接触到，应立即用清水冲洗。

3.将未使用的螺纹锁固胶密封保存在室内，避免与湿气和阳光接触。

4.在涂抹螺纹锁固胶时，避免浪费，尽量根据需要使用适量的胶水。

五、维护和清洗1.在螺纹锁固胶干燥后，可以使用适当的工具将不需要使用的螺纹拆卸或调整。

2.如果需要清洗螺纹，可以使用适当的溶剂，并通过刷子或其他工具进行清洁。

总结准确、规范地使用螺纹锁固胶是确保螺纹连接牢固和防止松动的重要步骤。

遵守以上使用规定，可以确保螺纹锁固胶的使用效果，延长设备的使用寿命，提高工作效率。

同时，在使用过程中，应密切关注产品说明书，了解具体的使用要求，并遵守相关安全规定，确保操作的安全性。

工艺文件文件编号文件名称螺纹锁固通用作业指导书产品型号名称各型车零部件图号编制校对会签标准审查审核批准1。

范围本指导书适用于XX、XX、XX车型的螺纹锁固通用作业。

适用胶种包括可赛新®1222、1242、1243、1262、1277.2. 施工工艺总流程为:清洗—施胶—装配—固化2。

1 使用可赛新®1755清洗油污较重的螺栓、螺母（可赛新®1243用于无油或轻油螺纹时可免清洗）。

2。

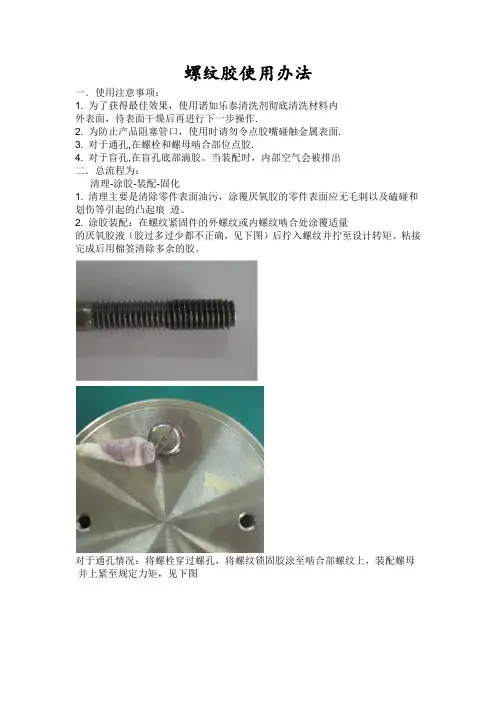

2.1 对于通孔工况：将螺栓穿过螺孔，将螺纹锁固胶涂至啮合部螺纹上，装配螺母并上紧至规定力矩,见图1：此处不涂胶图12。

2.2 对于螺孔深大于螺栓长的工况：需将锁固胶涂到螺栓的螺纹上，装配并上紧至规定力矩,见图2：孔内不涂胶图22.2.3 对于盲孔工况：将锁固胶滴至盲孔底部，再将锁固胶涂到螺栓的螺纹上,装配并上紧至规定力矩；如盲孔开口向下，则只需将锁固胶涂在螺栓的螺纹上即可，盲孔内不需涂胶，见图3:32.2.4 对于双头螺栓工况：应将可赛新®1262滴至螺孔中，再在螺栓上涂可赛新®1262，将螺柱装配并上紧至规定力矩；装配其它零件后将可赛新®1243涂在螺柱与螺母啮合部位,装配螺母并上紧至规定力矩；如盲孔开口向下，则孔内不需滴胶，见图4：孔内滴胶螺栓涂胶 孔内不涂胶螺栓涂胶螺栓涂胶孔内滴胶螺母部分涂可赛新®1243孔内滴可赛新®1262图42.2。

5对于预装配型螺纹紧固件（如可调螺钉）：装配并上紧至规定力矩后，将可赛新®1290滴入螺纹啮合处,使胶液自行渗入即可，见图5：图52。

3 施工注意：1。

施胶前摇晃胶瓶使胶液恢复均匀，使用中尽量避免胶嘴接触金属物质。

2. 每螺纹啮合部位涂胶应在3～5扣以上，胶液应充分填满螺纹间隙。

滴涂可赛新®1290此处不涂胶滴涂可赛新®1290螺栓涂胶螺母部分涂可赛新®1243螺栓孔内部分涂可赛新®12623. 为提高现场作业效率，可将胶液倒在塑料材质浅盒内,将螺栓蘸入进行快速涂胶但塑料盒内的胶液用毕不可再倒回原包装瓶内.4. 可赛新®1755清洗剂中含有机溶剂，故不建议用于清洗玻璃钢、橡胶、塑料、铝覆膜等有机材质工件.3. 用胶后难以拆卸时的处理办法一般情况下用普通工具即可拆卸;当选用锁固胶强度过高而难以拆卸时，可采用局部加热法，即将螺纹啮合部位加热至260°C以上约5min，趁热进行拆卸。

螺纹锁固胶使用规范带照片首先，要选择适合的螺纹锁固胶。

螺纹锁固胶通常有不同的牌号和规格，选择时要根据需要的使用温度、耐油性、强度等要求来确定，同时要注意产品的生产日期和保质期。

其次，要进行螺纹连接的表面处理。

螺纹连接的表面应保持干净、干燥，无油污和杂质，可以使用无油洗涤剂或溶剂进行清洗。

同时，在需要锁固的螺纹连接处涂上适量的螺纹锁固胶。

接下来，要正确涂抹螺纹锁固胶。

使用螺纹锁固胶时，要根据产品的要求和建议，选择适合的涂抹方法。

一般来说，可以使用刷子、滴管、注射器等工具进行涂抹，涂抹的量要适中，不要太多也不要太少。

然后，要等待螺纹锁固胶固化。

螺纹锁固胶一般需要在室温下固化，固化时间根据产品的要求和建议来确定。

在固化期间，应避免碰触涂有螺纹锁固胶的螺纹连接，以免影响固化效果。

最后，要进行拆卸时的处理。

如果需要拆卸涂有螺纹锁固胶的螺纹连接，可以使用力矩扳手或其他工具进行拆卸。

在拆卸时，要根据产品的要求和建议，选用适当的工具和力矩，并注意避免对螺纹连接造成损伤。

除了以上的规范，还需要注意以下一些要点：1.在使用螺纹锁固胶之前，要仔细阅读产品说明书，并按照其要求进行操作。

2.在涂抹螺纹锁固胶之后，要等待固化时间，不要过早进行拧紧或者操作。

3.在存储螺纹锁固胶时，要注意避免阳光直射、高温和潮湿的环境，以免影响产品的质量。

4.在使用过程中，要定期检查螺纹连接的紧固情况，及时进行维护和处理。

以下是螺纹锁固胶使用规范及配图：1.准备需要使用的螺纹锁固胶及相应的工具。

2.对螺纹连接的表面进行清洗和处理，确保干净、干燥。

3.涂抹适量的螺纹锁固胶在螺纹连接处。

4.等待螺纹锁固胶固化。

5.使用适当的工具进行拆卸时，根据产品的要求和建议操作。

通过以上详细介绍，希望能够帮助大家正确使用螺纹锁固胶，保证螺纹连接的密封性和紧固性，确保机械设备的正常运行。

同时也提醒大家，在使用过程中要遵守相应的安全规范，确保人身安全。

Date Description ：GUIFAN2016.4.8THESE DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF ELECTRONICS, INC. AND SHALL NOT BE REPRODUCED OR USED AS THE Drawn Document Name ：REV. 1. 范围本指导书适用于的螺纹锁固通用作业。

2. 施工工艺 总流程为：清洗—施胶—装配—固化2.1 先清洗油污较重的螺栓、螺母。

2.2 对于通孔工况：将螺栓穿过螺孔，将螺纹锁固胶涂至啮合部螺纹上，装配螺母并上紧至规定力矩，见图1：2.3. 对于螺孔深大于螺栓长的工况：需将锁固胶涂到螺栓的螺纹上，装配并上紧至规定力矩，见图2：2.4. 对于盲孔工况：将锁固胶滴至盲孔底部，再将锁固胶涂到螺栓的螺纹上，装配并上紧至规定力矩；如盲孔开口向下，则只需将锁固胶涂在螺栓的螺纹上即可，盲孔内不需涂胶，见图3：2.5 对于双头螺栓工况：应将锁固胶滴至螺孔中，再在螺栓上涂锁固胶，将螺柱装配并上紧至规定力矩；装配其它零件后将锁固胶涂在螺柱与螺母啮合部位，装配螺母并上紧至规定力矩；如盲孔开口向下，则孔内不需滴胶，见图4：Date Description：GUIFAN 2016.4.8THESE DRAWINGS AND SPECIFICATIONS ARE THE PROPERTY OF ELECTRONICS, INC. AND SHALL NOT BE REPRODUCED OR USED AS THE Drawn Document Name：REV.2.6对于预装配型螺纹紧固件（如可调螺钉）：装配并上紧至规定力矩后，将锁固胶滴入螺纹啮合处，使胶液自行渗入即可，见图5：2.7 施工注意：1. 施胶前摇晃胶瓶使胶液恢复均匀，使用中尽量避免胶嘴接触金属物质。

2. 每螺纹啮合部位涂胶应在3～5扣以上，胶液应充分填满螺纹间隙。

2/201资料编号：KJ-SM-0182A1（09）
第 1 页 共 1 页
290螺纹锁固剂
290螺纹锁固剂为低粘度、高渗透厌氧胶, 适用于金属焊封、
铸件砂眼的渗透密封和M2～M12螺纹锁固和密封。

一、主要技术指标
二、使用方法
先用钢丝清除缝隙中的污垢,再纱布或刷子以丙酮或三氯乙烯溶剂清洗粘接面2次，除去油污，将用胶部位加热到120℃，冷却到85℃左右，滴上胶液。

对于螺纹固持，涂胶后在应适当使螺母和螺杆进行相对运动，以保证胶层均匀，不漏胶。

擦去余胶，室温下20分钟初步定位，24小时后，可达到最大粘接强度。

三、注意事项
使用时，不要使瓶滴头接触金属面，以避免金属离子影响瓶内余胶的贮存期。

四、包装、储存，运输
包装: 每支50ml 或250ml 。

储存：本产品密封、避光、放置于阴凉通风处。

运输：本产品在运输装卸过程中应避免碰撞、重压，防止日光直晒。

五、备注
本产品资料仅供参考，请用户先试用后再使用。

广粘G N 粘
UA N G I A 广粘N。

上海电驱动股份有限公司技术顾问上海联孚新能源集团有限公司电机部编著：庞瑞邮箱:251300811@一、螺纹锁固胶介绍螺纹锁固胶属于厌氧固化型胶粘剂，可在隔绝空气（缺氧）的条件下快速固化，在螺纹啮合部位形成坚韧的胶层，能够有效填充螺纹间隙，增加螺纹接触面积，达到锁固密封的目的。

本公司使用的产品分“回天”以及“乐泰”两种品牌，在没有特殊注明的情况下，同一类型的产品可以互相替代，批量产品优先使用“回天”品牌。

二、使用方法1、螺纹紧固面必须是清洁无油的表面，以便有利于获得最佳的锁固密封效果，如有特殊要求，可用回天7551清洗剂清洗螺纹2、将螺纹锁固胶液滴几滴至螺纹啮合处，啮合处间隙完全充满胶液，保证3螺距以上的螺纹表面有胶水，随后拧紧到规定力矩。

3、拧紧后，一般常温下10～20分钟即可初步固定。

4、拆卸：如选择中、低强度的锁固密封胶，用一般扳手即可方便拆卸；如果选用高强度胶种锁固，最好先将螺栓、螺母加热至200℃以上，趁热拆卸，几分钟后再用一般扳手拆卸。

三、注意事项1、螺纹锁固胶在缺氧条件下，在下列情况下，配合使用回天769促进剂，可达到最佳满意的固化效果1）、螺纹间隙超出锁固密封胶推荐使用的最大填充间隙。

2）、在惰性材料表面，如纯铝、不锈钢、镀锌面上使用。

3）、要求快速固化定位。

4）、当环境温度较低时。

5）、没有回天7551剂时，也可用回769促进剂替代回天7551清洗剂的使用，方法是将其喷涂于干净的螺纹表面，稍晾置一会儿，再涂螺纹锁固密封胶即可。

2、残留在螺纹外边的胶液不会固化，装配后可用棉纱擦掉。

3、螺纹锁固胶固化前对一些塑料会有一定的溶解、溶胀作用，造成塑料软化、开裂。

4、本品对某些金属离子极为敏感，极少浓度的离子即可造成胶液固化。

因此，要保证包装瓶内不混入杂质，不将倒出所装瓶的胶液倒回包装瓶，以免污染胶液造成胶液失效、报废。

5、产品品在室温，阴凉处保存、贮存期为2年。

6、本品固化后为安全无毒物质，但使用前应尽量避免与皮肤接触。
