螺纹紧固件应用指南

螺纹紧固件紧固通则螺纹紧固件是使用最普遍的一类万能紧固件，它由螺旋纹组成，并可以在机械设备上套装，是连接机械元件或分离两块零件的非常优秀的螺纹类工具。

为了保证螺纹紧固件的使用效果，必须根据正确的紧固技术通则进行正确使用。

一、螺纹紧固件紧固力度标准——螺纹紧固件的紧固力度一般以千牛为单位，其紧固力度要根据使用环境而定，有时也要考虑机械运动的变形程度，这样才能保证机械设备的运行可靠性。

二、连接螺纹紧固件——螺纹紧固件的连接要求，一般应将所有的螺纹紧固件紧固在一根轴上，而这根轴称为螺纹紧固件的轴端。

在连接之前，应对其螺纹及零件表面进行处理，以免螺纹松动，影响机械设备的安全性和可靠性。

三、扭矩确定——螺纹紧固件的紧固要求扭矩一般根据不同型号，大小，规格等考虑。

一般来说，螺纹紧固件的扭矩值不宜过大，以免造成损坏。

在实际安装过程中，应在紧固螺纹紧固件之后，将其旋紧到应用所需的紧固力度。

四、拧紧规则—螺纹紧固件拧紧的序列和步骤很重要，一般要求按照各个拧紧点的距离由小到大的顺序依次拧紧，以确保其紧固步骤，正确拧紧后才能确保螺纹紧固件的使用效果。

五、紧固位置配合—螺纹紧固件的紧固位置要与配合件或零件的轴心位置一致，以确保其使用的可靠性和安全性。

六、安装使用说明—安装时，应充分遵守其相关装卸说明，有时会根据应用环境而进行改变，以确保安全可靠使用。

以上就是螺纹紧固件的正确紧固使用通则，如此使用可确保螺纹紧固件的安全可靠性，提高其使用效率。

此外，应根据实际情况选择合适的螺纹紧固件进行使用，不同型号不同规格的螺纹紧固件有不同的作用，应结合实际情况进行灵活选择。

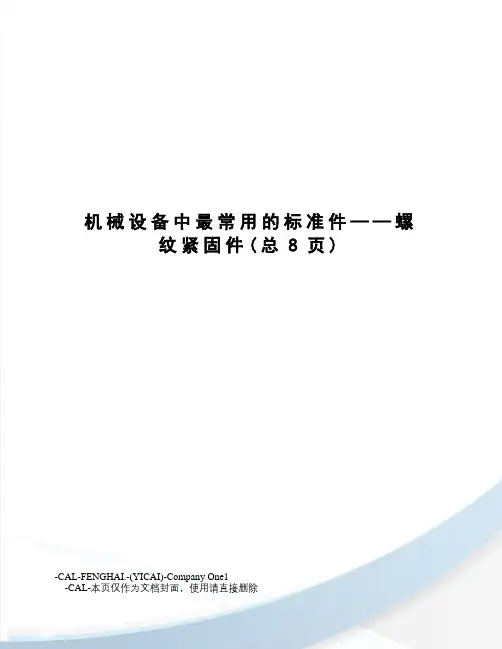

机械设备中最常用的标准件——螺纹紧固件(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除《机械设备中最常用的标准件——螺纹紧固件》螺纹紧固件是各种机械设备中最常用的标准件，螺纹连接也是各种连接紧固方式最常用的形式。

它的优点是成本低、连接可靠、结构简单、装拆方便。

本文主要介绍各种螺纹紧固件的种类、用途、画法、标记方法等。

1 螺纹紧固件的种类螺纹紧固件种类很多，常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈。

2 螺纹紧固件的用途螺栓、螺柱和螺钉都是在圆柱表面上制出螺纹，起到连接其他零件的作用。

（1）螺栓（2）双头螺柱：用于被连接零件之一较厚或不允许钻成螺栓一般用于被连接件钻成通孔的情况。

通孔的情况，两端都有螺纹，旋入被连接零件螺纹孔内的一端称为旋入端，与螺母连接的另一端称为紧固端。

（3）螺钉：用于不经常拆卸和受力较小的连接中，按用途可分为连接螺钉和紧定螺钉。

下图为连接螺钉的用法。

下图为紧固螺钉的用法。

3 螺纹紧固件的标记螺纹紧固件的标记有完整标记和简化标记两种。

下图为一些标记示例。

4 螺纹紧固件的画法螺纹紧固件的画法，一种是以按国家标准规定的数据画图，另一种为比例画法（一些制图软件有标准件库，直接调用即可）。

比例画法是将螺纹紧固件各部分的尺寸（公称长度除外）都与规格d（或D）建立一定的比例关系，并按此比例画图称为比例画法。

工程实践中常用比例画法。

下图为一些螺纹紧固件的比例画法示例。

5 螺纹紧固件连接的画法（1）两零件接触面处画一条粗实线；（2）当剖切平面沿实心零件或标准件（螺栓、螺母、垫圈等）的轴线（或对称线）剖切时，这些零件均按不剖绘制，即仍画其外形；（3）在剖视图中，相互接触的两零件的剖面线方向应相反或间隔不同，而同一个零件在各剖视图中，剖面线的方向和间隔应相同。

画法示例如下图。

6 螺纹紧固件公称长度 l 的确定确定方法是：先根据下述公式计算，然后在标准件规格中选取（选稍长一点的）。

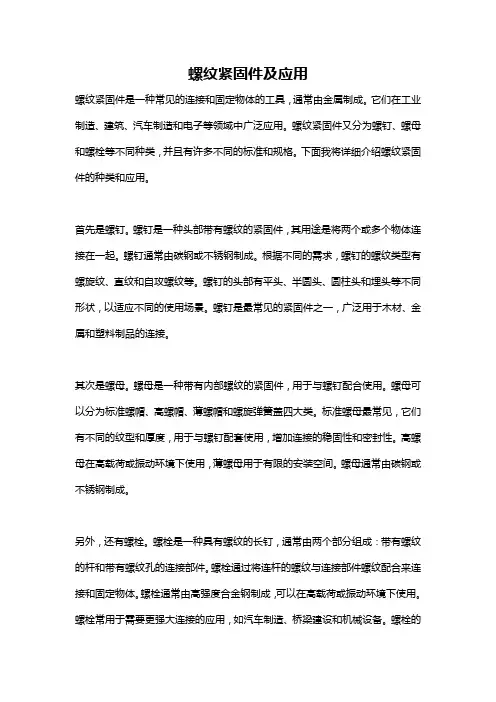

螺纹紧固件及应用螺纹紧固件是一种常见的连接和固定物体的工具，通常由金属制成。

它们在工业制造、建筑、汽车制造和电子等领域中广泛应用。

螺纹紧固件又分为螺钉、螺母和螺栓等不同种类，并且有许多不同的标准和规格。

下面我将详细介绍螺纹紧固件的种类和应用。

首先是螺钉。

螺钉是一种头部带有螺纹的紧固件，其用途是将两个或多个物体连接在一起。

螺钉通常由碳钢或不锈钢制成。

根据不同的需求，螺钉的螺纹类型有螺旋纹、直纹和自攻螺纹等。

螺钉的头部有平头、半圆头、圆柱头和埋头等不同形状，以适应不同的使用场景。

螺钉是最常见的紧固件之一，广泛用于木材、金属和塑料制品的连接。

其次是螺母。

螺母是一种带有内部螺纹的紧固件，用于与螺钉配合使用。

螺母可以分为标准螺帽、高螺帽、薄螺帽和螺旋弹簧盖四大类。

标准螺母最常见，它们有不同的纹型和厚度，用于与螺钉配套使用，增加连接的稳固性和密封性。

高螺母在高载荷或振动环境下使用，薄螺母用于有限的安装空间。

螺母通常由碳钢或不锈钢制成。

另外，还有螺栓。

螺栓是一种具有螺纹的长钉，通常由两个部分组成：带有螺纹的杆和带有螺纹孔的连接部件。

螺栓通过将连杆的螺纹与连接部件螺纹配合来连接和固定物体。

螺栓通常由高强度合金钢制成，可以在高载荷或振动环境下使用。

螺栓常用于需要更强大连接的应用，如汽车制造、桥梁建设和机械设备。

螺栓的连接可拆卸，方便维修和更换。

螺纹紧固件在许多领域都有广泛的应用。

在工业制造中，螺纹紧固件用于连接和固定机械设备和工具。

在建筑行业中，螺纹紧固件用于固定结构部件和连接金属和木材。

在汽车制造中，螺纹紧固件用于连接发动机和底盘部件，以确保汽车的安全性和可靠性。

在电子行业中，螺纹紧固件用于连接电子设备和电路板。

螺纹紧固件的选用和使用需要考虑许多因素，如载荷、环境、材料和安装空间。

正确选择和使用螺纹紧固件可以保证连接的稳固性和可靠性。

在安装时，需要正确使用扳手和扭矩扳手，以避免螺纹过紧或过松。

此外，对于一些特殊环境，如高温、低温或腐蚀性环境，需要选择适合的材料和涂层以延长螺纹紧固件的使用寿命。

螺栓紧固件分类及应用场合螺栓紧固件是一种常见的紧固连接零件，广泛应用于机械设备、建筑工程、汽车、航空航天等领域。

根据不同的标准和用途，螺栓紧固件可以分为多个不同的类别。

下面将介绍几种常见的螺栓紧固件及其应用场合。

首先是普通螺栓。

普通螺栓是最常见的一种，也是使用最广泛的一种螺栓紧固件。

普通螺栓按线材的厚度和力学性能可以进一步细分为4.8级、8.8级、10.9级和12.9级。

普通螺栓适用于一般的紧固连接场合，如机械设备、建筑工程、电力设备等。

其次是高强度螺栓。

高强度螺栓是承受较大载荷的一种螺栓紧固件。

根据强度等级的不同，高强度螺栓可以分为8.8级、10.9级、12.9级等级。

高强度螺栓通常用于对紧固要求较高的场合，如桥梁、起重机械、船舶等。

再次是不锈钢螺栓。

不锈钢螺栓是一种耐腐蚀性能较好的螺栓紧固件。

根据材料的不同，不锈钢螺栓可以分为不锈钢201、304、316等。

不锈钢螺栓一般应用于对腐蚀性要求较高的场合，如化工设备、海洋工程、食品加工设备等。

另外还有青铜螺栓。

青铜螺栓是一种耐高温、耐腐蚀性能较好的螺栓紧固件。

青铜螺栓适用于高温、高压等特殊工况下的紧固连接场合，如炼油、化工、石化等行业。

此外，还有专用螺栓。

专用螺栓是根据特定工况和需求而设计的一种螺栓紧固件。

如锚杆螺栓、高温螺栓、锁紧螺栓等。

这些专用螺栓多用于特殊设备、特殊工况下的紧固连接场合。

总之，螺栓紧固件根据不同的标准和用途可以分为多个类别，每种类别的螺栓紧固件都有其特定的应用场合。

在选择螺栓紧固件时，需根据实际使用环境和要求来选择合适的类型和级别的螺栓紧固件，以确保紧固连接的可靠性和安全性。

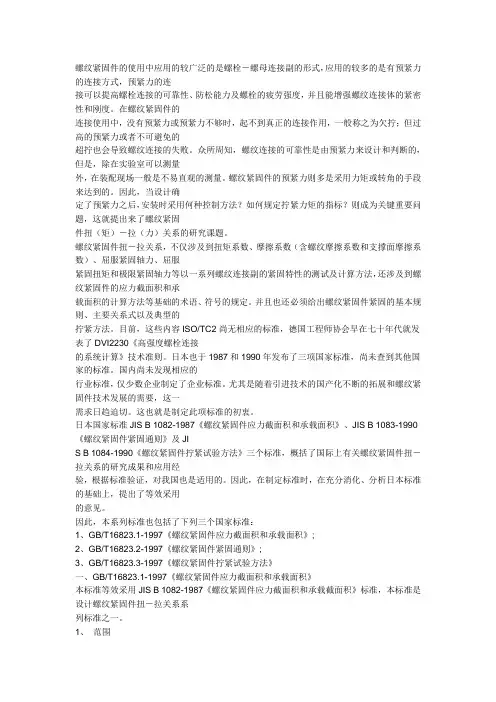

螺纹紧固件的使用中应用的较广泛的是螺栓－螺母连接副的形式，应用的较多的是有预紧力的连接方式，预紧力的连接可以提高螺栓连接的可靠性、防松能力及螺栓的疲劳强度，并且能增强螺纹连接体的紧密性和刚度。

在螺纹紧固件的连接使用中，没有预紧力或预紧力不够时，起不到真正的连接作用，一般称之为欠拧；但过高的预紧力或者不可避免的超拧也会导致螺纹连接的失败。

众所周知，螺纹连接的可靠性是由预紧力来设计和判断的，但是，除在实验室可以测量外，在装配现场一般是不易直观的测量。

螺纹紧固件的预紧力则多是采用力矩或转角的手段来达到的。

因此，当设计确定了预紧力之后，安装时采用何种控制方法？如何规定拧紧力矩的指标？则成为关键重要问题，这就提出来了螺纹紧固件扭（矩）－拉（力）关系的研究课题。

螺纹紧固件扭－拉关系，不仅涉及到扭矩系数、摩擦系数（含螺纹摩擦系数和支撑面摩擦系数）、屈服紧固轴力、屈服紧固扭矩和极限紧固轴力等以一系列螺纹连接副的紧固特性的测试及计算方法，还涉及到螺纹紧固件的应力截面积和承载面积的计算方法等基础的术语、符号的规定。

并且也还必须给出螺纹紧固件紧固的基本规则、主要关系式以及典型的拧紧方法。

目前，这些内容ISO/TC2尚无相应的标准，德国工程师协会早在七十年代就发表了DVI2230《高强度螺栓连接的系统计算》技术准则。

日本也于1987和1990年发布了三项国家标准，尚未查到其他国家的标准。

国内尚未发现相应的行业标准，仅少数企业制定了企业标准。

尤其是随着引进技术的国产化不断的拓展和螺纹紧固件技术发展的需要，这一需求日趋迫切。

这也就是制定此项标准的初衷。

日本国家标准JIS B 1082-1987《螺纹紧固件应力截面积和承载面积》、JIS B 1083-1990《螺纹紧固件紧固通则》及JIS B 1084-1990《螺纹紧固件拧紧试验方法》三个标准，概括了国际上有关螺纹紧固件扭－拉关系的研究成果和应用经验，根据标准验证，对我国也是适用的。

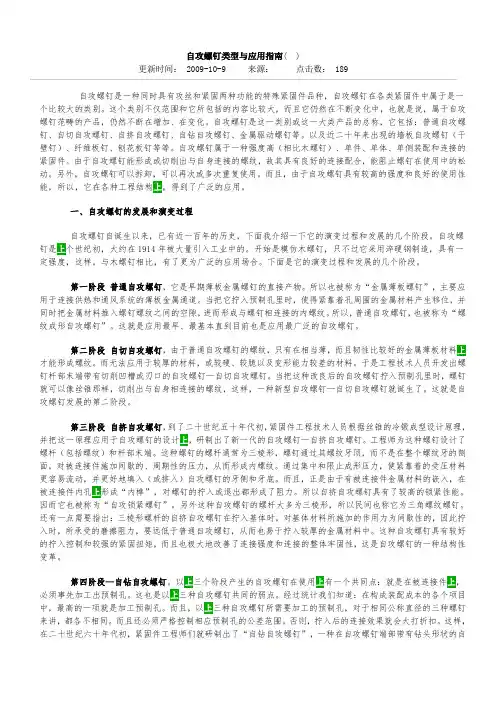

自攻螺钉类型与应用指南()更新时间： 2009-10-9 来源：点击数： 189自攻螺钉是一种同时具有攻丝和紧固两种功能的特殊紧固件品种，自攻螺钉在各类紧固件中属于是一个比较大的类别。

这个类别不仅范围和它所包括的内容比较大，而且它仍然在不断变化中，也就是说，属于自攻螺钉范畴的产品，仍然不断在增加、在变化。

自攻螺钉是这一类别或这一大类产品的总称，它包括：普通自攻螺钉、自切自攻螺钉、自挤自攻螺钉、自钻自攻螺钉、金属驱动螺钉等。

以及近二十年来出现的墙板自攻螺钉（干壁钉）、纤维板钉、刨花板钉等等。

自攻螺钉属于一种强度高（相比木螺钉）、单件、单体、单侧装配和连接的紧固件。

由于自攻螺钉能形成或切削出与自身连接的螺纹，故其具有良好的连接配合，能阻止螺钉在使用中的松动。

另外，自攻螺钉可以拆卸，可以再次或多次重复使用。

而且，由于自攻螺钉具有较高的强度和良好的使用性能，所以，它在各种工程结构，得到了广泛的应用。

一、自攻螺钉的发展和演变过程自攻螺钉自诞生以来，已有近一百年的历史，下面我介绍一下它的演变过程和发展的几个阶段。

自攻螺钉是个世纪初，大约在1914年被大量引入工业中的。

开始是模仿木螺钉，只不过它采用淬硬钢制造，具有一定强度，这样，与木螺钉相比，有了更为广泛的应用场合。

下面是它的演变过程和发展的几个阶段。

第一阶段普通自攻螺钉，它是早期薄板金属螺钉的直接产物。

所以也被称为“金属薄板螺钉”，主要应用于连接供热和通风系统的薄板金属通道。

当把它拧入预制孔里时，使得紧靠着孔周围的金属材料产生移位，并同时把金属材料推入螺钉螺纹之间的空隙，进而形成与螺钉相连接的内螺纹。

所以，普通自攻螺钉，也被称为“螺纹成形自攻螺钉”。

这就是应用最早、最基本直到目前也是应用最广泛的自攻螺钉。

第二阶段自切自攻螺钉，由于普通自攻螺钉的螺纹，只有在相当薄，而且韧性比较好的金属薄板材料才能形成螺纹。

而无法应用于较厚的材料，或较硬、较脆以及变形能力较差的材料。

车用螺纹紧固件的结构及使用特点车用螺纹紧固件（Automotive threaded fasteners）是一种常用于汽车制造和维修中的紧固元件。

它们用于连接和固定汽车的各个部件，如发动机、底盘、悬挂系统、传动系统和车身等。

螺纹紧固件的主要结构是由螺纹杆和螺帽组成，其优点是可靠、稳定，适用于各种车辆。

1.强度高：车用螺纹紧固件通常由高强度材料制成，如碳钢或合金钢等。

它们经过热处理等工艺，以确保其强度和耐久性。

2.规格多样：车用螺纹紧固件有各种规格可供选择，以适应不同部件的连接需求。

常见的规格包括直径、螺距和长度等。

3.螺纹类型多样：螺纹紧固件有多种类型的螺纹，如普通螺纹、自锁螺纹和螺丝切削螺纹等。

这些螺纹可以提供更好的连接性能和防松功能。

4.安装简便：车用螺纹紧固件的安装非常简单。

只需使用扳手或扳手等工具将螺纹杆和螺帽拧紧即可完成固定作业。

5.易于维护：车用螺纹紧固件易于维护和更换。

当需要更换部件时，只需拧松螺帽，将旧部件移除，然后安装新的部件。

6.重复使用性：与焊接和粘接等其他连接方法相比，螺纹紧固件具有可重复使用性。

这使得车辆的维修更加方便和经济。

7.可调整性：车用螺纹紧固件的结构能够实现紧固件的调整。

通过调整螺纹杆的长度，可以控制连接部件之间的压力和间隙，以满足不同的工作要求。

8.抗振动：螺纹紧固件通常具有抗振动的特性。

这意味着它们能够在汽车行驶过程中经受震动和振动的作用，保持紧固件的稳定性。

总之，车用螺纹紧固件是汽车制造和维修中不可或缺的紧固元件。

其结构简单，使用方便，具有高强度、多样性和可重复使用性等特点。

它们的存在可以保证汽车的安全性和可靠性。

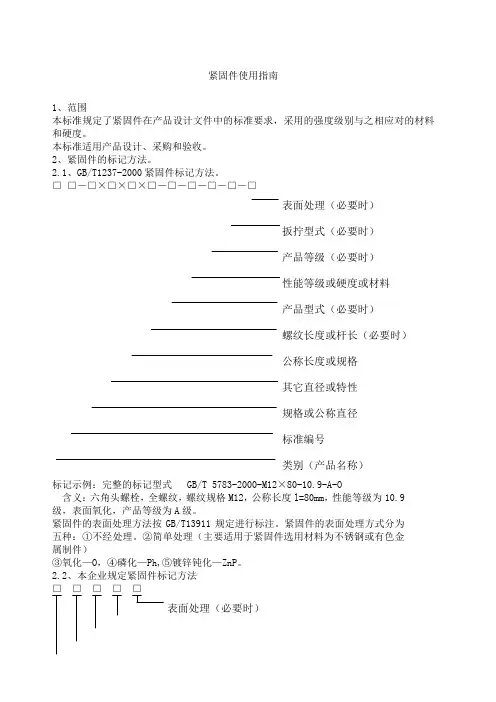

紧固件使用指南1、范围本标准规定了紧固件在产品设计文件中的标准要求，采用的强度级别与之相应对的材料和硬度。

本标准适用产品设计、采购和验收。

2、紧固件的标记方法。

2.1、GB/T1237-2000紧固件标记方法。

□□－□×□×□×□－□－□－□－□－□表面处理（必要时）扳拧型式（必要时）产品等级（必要时）性能等级或硬度或材料产品型式（必要时）螺纹长度或杆长（必要时）公称长度或规格其它直径或特性规格或公称直径标准编号类别（产品名称）标记示例：完整的标记型式 GB/T 5783-2000-M12×80-10.9-A-O含义：六角头螺栓，全螺纹，螺纹规格M12，公称长度l=80mm，性能等级为10.9级，表面氧化，产品等级为A级。

紧固件的表面处理方法按GB/T13911规定进行标注。

紧固件的表面处理方式分为五种：①不经处理。

②简单处理（主要适用于紧固件选用材料为不锈钢或有色金属制件）③氧化—O，④磷化—Ph,⑤镀锌钝化—ZnP。

2.2、本企业规定紧固件标记方法□□□□□表面处理（必要时）性能等级或材料规格与公称尺寸标准编号类别（产品名称）注：①类别指产品特性名称。

螺栓、螺钉、螺栓、螺母、垫圈、挡圈、销等。

②标准编号指国家标准或行业标准编号，年代号省略。

③规格或公称尺寸指具体规格要求。

例如：螺栓M8×12,螺母M8，螺钉M8×16,垫圈8,挡圈8,销8×30等。

④性能等级或材料指4.8、5.8、6.8、8.8、10.9、4.5、6、8、10，100HV、140HV、200HV、300HV。

⑤表面处理指2.1条中的5种，根据标准规定和设计要求选用。

⑥性能等级的含义：性能等级小数点前的数字代表公称拉伸强度δb的（1/100）,小数点的数字表示屈服强度（δn）之比的10倍（10δs/δb）。

标记示例：螺栓GB/T5783-M8×16-10.9-ZnP含义：A级六角头螺栓，全螺纹，螺纹规格M8,公称长度l=16，性能等级为10.9级，表面镀锌钝化。

小小螺栓大学问—螺纹紧固件的分类及应用概述做过很多项目的工程师们都深有体会螺栓虽小，但是能用好也不是一件容易的事情，可谓是“螺栓虽小，学问很大”，机械财经总结了几十年的设计经验，分享给大家，希望能帮助设计工程师们更好地使用螺栓。

机械财经已经在文章《镀黄锌，镀白锌，镀黑锌有啥区别？--螺栓表面防锈处理方法总结》，《螺栓头上的数字代表什么含义—螺栓等级划分》文章中介绍了螺栓的表面处理方法，和螺栓等级划分。

在接下来的几篇文章中，我们将逐一给大家介绍螺栓连接的应用及螺栓强度计算方法。

这一期我们讲螺纹连接的基本概况，下一次讲螺纹连接的使用1概述机械连接与紧固的方法很多，大致分就是螺纹连接和非螺纹连，而螺纹连接是目前应用最广泛的连接方法。

机械财经在文章《小小螺栓大学问---螺栓的历史来源》中就介绍过，螺栓连接的历史可以追溯到大约在公元1550年前后，也就是说螺纹连接历经几百年了，而近代的工业革命，促使了螺栓在机械行业中的普及。

到了一战，二战期间，各国的机械工业交往频繁，以及二战期间盟军的技术合作，开始有了螺栓相关的统一标准，螺栓作为标准件在全球推广开来。

在没有新的连接方式出现以前，螺纹连接仍是目前最广泛的机械连接方式。

历经百年的普及和应用，人们对螺栓的认知也在不断的更新。

然而，因为是标准件，工程师在使用螺栓过程往往只是局限在螺栓选型和应用层面，对螺栓的认知往往比较片面，实际使用过程中经常出现各类失效，机械财经将分5-6期和大家聊一聊螺栓的分析，使用，改进的一些经验。

2螺纹紧固件的分类常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母及垫圈等，如下图所示。

1螺栓螺栓是应用在将两个或多个零件连接到一起的场合。

通常被连接件含有通孔，螺栓穿过被连接件，使用螺母将其固定。

有时螺栓会被当做螺钉使用。

在施加力矩的时候，推荐将力矩施加在螺母上，防止螺栓与被连接件之间的摩擦。

2螺钉螺钉是指将被连接件固定到另一个拥有螺纹孔的零件上，螺钉可以旋入到螺纹孔中。

第二节 螺纹紧固件[Threaded parts]一、螺纹紧固件的标记[Marking of threaded fastenings]运用一对内、外螺纹的连接作用来连接和紧固一些零部件的零件称为螺纹紧固件。

常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母和垫圈等，它们都属于标准件，由于根据规定标记，就能在相应的标准中查出它们的结构和尺寸，因此在应用这些螺纹紧固件时，只需在技术要求文件上注明其规定标记，不需绘制其零件图。

表8-2列出了一些常用的螺纹紧固件及其规定标记。

表8-2 常用的螺纹紧固件及其规定标记名 称标 记图 例说 明六角头螺栓螺栓GB/T 5782M10×45A 级六角头螺栓，螺纹规格d=M10，公称长度l=45双头螺柱螺柱GB/T 898 M10×35B 型双头螺柱，螺纹规格d =M10 ,公称长度l =35，旋入机体一端长bm =12.5开槽圆柱头螺钉螺钉 GB/T 65 M10×50螺纹规格d =M10,公称长度l =50的开槽圆柱头螺钉开槽沉头螺钉螺钉 GB/T 68 M10×60螺纹规格d =M10,公称长度l =60的开槽沉头螺钉 六角螺母螺母 GB/T 6170 M10A 级I 型六角螺母，螺纹规格d =M10平垫圈垫圈GB/T 97.1 10−140HV公称规格为10的 A 级平垫圈标准型弹簧垫圈垫圈 GB/T 93 12规格为12的标准型弹簧垫圈二、常用螺纹紧固件的比例画法[Drawing of common threaded fastenings]螺纹紧固件各部分尺寸可以根据规定标记从相应国家标准中查出，但在绘图时为了提高效率，却大多不必查表而是采用比例画法。

比例画法就是将螺纹紧固件各部分的尺寸用公称直径的不同比例画出的方法。

图8-11为一些常用螺纹紧固件的比例画法。

图8-11 常用螺纹紧固件的比例画法三、常用螺纹紧固件的装配画法[Assembling drawing of threaded parts and connection]常见的螺纹连接形式有：螺栓连接，螺柱连接，螺钉连接等。

止退型螺纹紧固件说明书产品简介止退型螺纹紧固件是针对振动频率高、冲击载荷大、需要可靠连接的部位，不容易检查的关键连接部位设计的特种螺纹紧固件；是具有良好的紧固可靠性和实用性的专利产品。

采用棘轮锁闭方式形位定位，紧固后不松动。

完整通过国家军用标准（GJB715.3）检测，无松动。

(检测单位：国防科工委航天标准紧固件研究与检测中心)在实际使用过程中，从未出现松动。

自主知识产权，已获得中国、欧盟、日本专利权。

功能及特点紧固即锁闭定位，在恶劣工况中不松动；紧固连接可靠，减少部件损坏，保证设备质量，避免连接松动引起的故障、事故；多种系列产品形式，与通用紧固件的紧固方式相同，适用于各种通孔和螺纹盲孔连接；用专用工具拆卸可重复使用；用通用工具拆卸，更换垫圈后，也可以重复使用。

在国标范围内，利用设计冗余进行局部改动，主要技术指标与国家标准兼容。

产品六角头螺栓参照（GB/T5782-2000）六角头螺栓全螺纹参照（GB/T5783-2000）标记示例：螺纹规格d=M12、公称长度l=80mm、性能等级为8.8级、不经表面处理的六角头螺栓：螺栓SKS5780 M12×80螺纹规格d M10 M12M14 M16 M18 M20 M22 M24 M27 M30 M36 M42 M48 M56 M64s (公称) 16 18 21 24 27 30 34 36 41 46 55 65 75 85 95 k （公称） 6.4 7.5 8.8 10 11.5 12.5 14 15 17 18.7 22.5 26 30 35 40 r min 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1.2 1.6 2 2e min 17.59 19.8522.78 26.17 29.56 32.95 37.29 39.55 45.2 50.85 60.79 71.3 82.6 93.56 104.86dw min 14.47 16.4719.15 22 24.85 27.7 31.35 33.25 38 42.75 51.11 59.95 69.45 78.86 88.16b (参考) l≤125125＜l≤200l＞200263245303649344053384457424861465265505669546073606679667285~8497~96109~108121~~137~~153 a 4.5 5.25 6 7.5 9 10.5~ 12 13.5~ 15 16.5 18全螺纹长度l 20~10025~12030~14035~15035~18040~15045~20050~15055~20060~20070~20080~200100~200110~200120~200100mm长的质量≈/kg 0.0660.0940.132 0.178 0.229 0.289 0.366 0.431 0.569 0.722 1.099 1.611 2.254 3.224 4.427l系列（公称）20，25，30，35，40，45，50，55，60，65，70，80，90，100，110，120，130，140，150，160，注：1、A级用于d≤24mm和l≤10d或l≤150mm的螺栓，B级用于d＞24mm和l＞10d或＞150mm的螺栓2、表面处理：氧化处理不标；如需其它方式处理，标明处理方式类型。

1. 适用范围1.1本规范规定了三种常用螺纹紧固胶的适用范围和建议的表面预处理、涂覆、粘接、验证、拆卸、清洗、再装配等操作程序，具体作业程序见相应的作业文件。

1.2本标准适用于机电设备工程所产品的螺纹锁固。

2. 常用螺纹紧固胶分类及应用2.1可拆卸锁固胶2.1.1 222螺纹紧固胶，厌氧胶类，（图1）适用于直径小于1/4" （6mm）的螺纹紧固。

一般适用于所有需要涂覆厌氧胶的作业面使用，推荐用于可拆卸的地面仪器及井下仪器骨架无螺母固定的紧固件。

可以用手持工具将工件拆卸。

2.2不可拆卸锁固胶2.2.1 272螺纹紧固胶，厌氧胶类，（图2）适用于直径小于36mm的螺纹紧固，能经受住450 °F（约为230℃）的高温。

一般适用于高温、高强度、重载的紧固件因震动、振颤及热压力而造成的松动，用于永久或长时不拆卸的作业面，如与外界直接接触的作业面2.2.2双组分胶粘剂，俗称AB胶，分别存放在两个容器内，（图3）A、B两个组分混合后，温度越高，干透时间越短。

可以粘结塑料与塑料、塑料与金属、金属与金属，粘结后剥离需要刀具或热熔分离。

塑料与塑料粘结效果极好，几乎等同ABS合成树脂的强度。

双组分胶粘剂粘接强度较高，拆卸困难，一般在地面面板中做粘合剂使用，不应替代螺纹紧固剂使用。

由于AB胶粘接而影响更换密封圈的场合不得使用AB胶图1 图2 图33. 操作步骤3.1技术准备3.1.1 仔细阅读螺纹紧固胶使用说明书3.1.2 粘接材料要符合说明的适用场合。

3.1.3 粘接前应检查螺纹紧固胶是否过期3.1.4 各种螺纹、紧固件的公差应符合《紧固件公差螺栓、螺钉和螺母》（GB/T3103.1）的规定。

3.2 表面处理3.2.1 涂覆厌氧胶的零件表面在清除了油漆涂层和其他残余物后，可用金属清洗剂，三氯乙烯，三氯乙烷或丙酮中任意一种溶剂清洗，以清除油污、油脂和防锈剂等其他杂质。

3.2.2、涂覆厌氧胶的零件表面应无毛刺以及磕碰和划伤等引起的凸起痕迹。

一、米制普通螺纹(M)米制普通螺纹是一种使用最多的一般用途机械紧固螺纹，它对整个机械制造领域有着重大的影响，其标准是重要的机械基础标准之一。

ISO、工业发达国家及我国对米制普通螺纹标准都非常重视▼制定有自己的国家标准，见表I-I o表Pl ISO和部分国彖篦米制普通嫌纹标准螺纹要素国际ISO•中国GBP徳国DIN法国NF日本JIS俄罗斯GOST養国ASME英国BS牙型ISO 68-1：1998GB/T 192—2003DIN ISO 68-1,1999DIN 13-19：1999NF ISO 68-1,1999JIS B 0205-1—2001GOST 9150—2002ASMEBl. 13M一2005BS ISO 68-1X1998BS 3643-1,2007直径与螺距系列普通ISO 261t1998GB/T 193-2003DIN ISO 261：1999NF ISo261 ：1999JISBO205-2—2001GOST 8724—2002BSISO 261 ：1998BS 3643-112007优选ISO 262"998GB/T 9144—2003DIN ISO 262：1999NF ISO 262∣1999JISBO205-3-2001BS ISO 262：1998賂GB/T 1414—2003基本尺寸ISO724 ,1993GB/T 196 —2003DIN ISO724 ：1999DIN 13-1 —1&11J999NF ISO 72412004JlSBO205-4—2001G()ST 24705—2004ASMEBL13M—2005BS 3643-1：2007IB ■KJ]填表bl注欧洲国家基本上玄接采用ISO 的米制普通螺纹标准。

美国的米制普通螺纹标准有两套,分别由机械工程师协会(ASME)和国防部(DoD)发布。

DOD 的米制普通 博纹标准(FEI>STD-H28∕21B NOT4 X 20011 H28/20B ： 19941 H28/22A NOT2：2001)是在相应的ASME 标准基础上编写的，两者的技术内容基本一致。
