乐泰222胶水Loctite222螺纹锁固剂 低强度分析

安全技术说明书 根据GB/T 16483-2008第 1 页 共 9 页LOCTITE 222 LOW STRENGTH THREADLOCKER 又名 222 Threadlocker 50ML EN/CH/JP安全技术说明书编号 : 153481V 001.8修订: 21.10.2019 发布日期: 10.03.2020化学品中文名称: LOCTITE 222 LOW STRENGTH THREADLOCKER 又名 222 Threadlocker 50ML EN/CH/JP推荐用途:厌氧密封胶企业信息：汉高（中国）投资有限公司 江湾城路99号6幢5、6、7层 200438 中国上海市杨浦区中国电话： +86-21-2891 8000 传真： +86-21-2891 5137电子邮件:***************************生效日期: 21.10.2019应急信息： 应急电话：+86 21 2891 8311 (24小时)。

物质或混合物的分类根据GB 13690-2009 （化学品分类和危险性公示通则）：危险分类危险类别 靶器官 严重眼损伤/眼刺激类别 2A特异性靶器官系统毒性 一次性接触类别 3 呼吸道刺激 急性危害水生环境 类别 3对水生环境有慢性危害类别 3标签要素根据GB 15258-2009 （化学品安全标签编写规定）：象形图信号词:警告危险性说明:H319造成严重眼刺激。

H335可能引起呼吸道刺激。

H412对水生生物有害并具有长期持续影响。

预防措施：P261避免吸入粉尘/烟/气体/烟雾/蒸气/喷雾。

P264处理后要彻底洗手P271只能在室外或通风良好之处使用。

P273避免释放到环境中。

P280穿戴眼睛防护/面部防护用品。

事故响应：P304+P340+P312如吸入：将受害人转移到空气新鲜处，保持呼吸舒适的休息姿势。

呼叫中毒控制中心或就医P305+P351+P338如进入眼睛：用水小心冲洗几分钟。

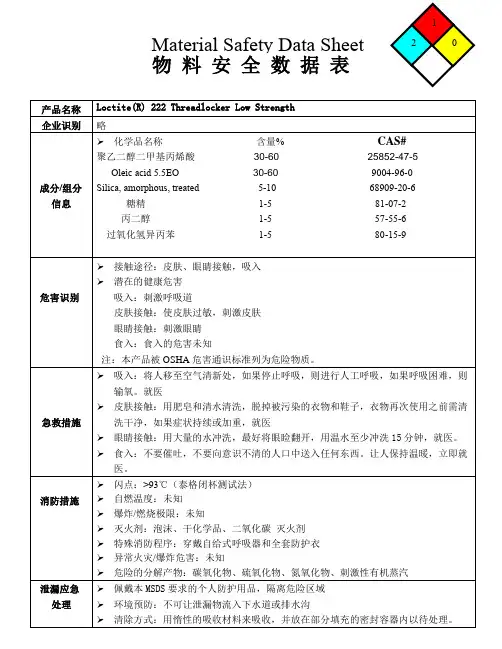

产品名称Loctite(R) 222 Threadlocker Low Strength 企业识别略成分/组分信息➢化学品名称含量%CAS# 聚乙二醇二甲基丙烯酸30-60 25852-47-5 Oleic acid 5.5EO 30-609004-96-0 Silica, amorphous, treated 5-10 68909-20-6 糖精1-5 81-07-2丙二醇1-5 57-55-6过氧化氢异丙苯1-5 80-15-9危害识别➢接触途径：皮肤、眼睛接触，吸入➢潜在的健康危害吸入：刺激呼吸道皮肤接触：使皮肤过敏，刺激皮肤眼睛接触：刺激眼睛食入：食入的危害未知注：本产品被OSHA危害通识标准列为危险物质。

急救措施➢吸入：将人移至空气清新处，如果停止呼吸，则进行人工呼吸，如果呼吸困难，则输氧。

就医➢皮肤接触：用肥皂和清水清洗，脱掉被污染的衣物和鞋子，衣物再次使用之前需清洗干净，如果症状持续或加重，就医➢眼睛接触：用大量的水冲洗，最好将眼睑翻开，用温水至少冲洗15分钟，就医。

➢食入：不要催吐，不要向意识不清的人口中送入任何东西。

让人保持温暖，立即就医。

消防措施➢闪点：>93℃（泰格闭杯测试法）➢自燃温度：未知➢爆炸/燃烧极限：未知➢灭火剂：泡沫、干化学品、二氧化碳灭火剂➢特殊消防程序：穿戴自给式呼吸器和全套防护衣➢异常火灾/爆炸危害：未知➢危险的分解产物：碳氧化物、硫氧化物、氮氧化物、刺激性有机蒸汽泄漏应急处理➢佩戴本MSDS要求的个人防护用品，隔离危险区域➢环境预防：不可让泄漏物流入下水道或排水沟➢清除方式：用惰性的吸收材料来吸收，并放在部分填充的密封容器内以待处理。

操作处置与储存➢操作注意事项：仅在通风良好的地方使用, 避免与皮肤和眼睛接触, 避免吸入蒸汽和烟雾，使用之后彻底洗手。

➢储存要求：储存温度<38℃，储存于阴凉、充分通风的区域，远离加热、火花和明火，不用之前保持容器密封。

和密封。

固持
222广粘厌氧胶为低强度厌氧胶/2012
资料编号：KJ-SM-0095A1（09）
第 1 页 共 1 页
螺纹锁固剂
222, 易拆卸，应用于M2～M12螺纹 一、主要技术指标
表 1
二、使用方法
先用纱布或刷子以丙酮或三氯乙烯溶剂清洗粘接面2次，以去除油污，然后涂胶在粘接面上，应适当使胶接面进行相对运动，以保证胶层均匀，不漏胶。

擦去余胶，室温下20分钟初步定位，24小时后，可达到最大粘接强度。

三、注意事项
使用时，不要使瓶滴头接触金属面，以避免金属离子影响瓶内余胶的贮存期。

四、包装、储存、运输
包装: 每支50ml 或250ml 。

储存：本产品密封、避光、放置于阴凉通风处。

运输：本产品在运输装卸过程中应避免碰撞、重压，防止日光直晒。

五、备注
本产品资料仅供参考，请用户先试用后再使用。

广粘G N 粘
UA N G I A 广粘
N。

螺纹锁固与密封通孔（螺栓，螺母）1．用乐泰清洗剂755清洗螺栓及螺母螺纹表面，晾干。

2．将乐泰促进剂7649喷到螺纹表面，晾干3．选择合适强度的乐泰锁固胶（见7-10）4．将零件组装，螺栓穿过螺孔。

5．将几滴琐固胶至螺栓与螺母齿合处。

6．拧上螺母，上紧至规定力矩。

盲孔（螺钉）1．用乐泰清洗剂755清洗螺钉及螺孔的螺纹，晾干。

2．将乐泰促进剂7469喷到螺纹表面，晾干30秒。

3．选择合适强度的乐泰胶（见7-10）4．滴几滴锁固胶到内螺纹孔底。

5．再滴几滴锁固胶到螺钉的螺纹上。

6．拧入，上紧至规定力矩。

注：锁固胶可避免铝或镁质零件的螺孔由于电化学腐蚀而产生的螺纹剥离问题。

盲孔（双头螺栓）1. 将乐泰清洗剂755清洗螺柱及螺孔螺纹表面，晾干2. 将乐泰促进剂7649喷到螺纹表面，晾干3. 滴几滴乐泰锁固胶262至螺孔中。

注：可以用乐泰271，M25以上用乐泰2774. 滴几滴乐泰锁固胶262至螺柱的螺纹处。

5. 将螺柱拧入，上紧至规定力矩6. 将上其他零件7. 滴几滴乐泰锁固胶243至螺纹处8. 拧上螺母，上紧规定力矩用胶后难以拆开的处理方法11一般情况下，用普通方法可拆开当选用胶的强度过高时，用普通方法（如扳手，螺丝刀）不能拆时，可采用局部加热，将螺纹齿合处局部加热，即局部加热螺母或螺钉至232摄氏度5分钟，趁热拆卸。

预先装配好的螺纹紧固件1. 用乐泰清洗剂755清洗螺栓及螺母，晾干2. 装配好零件3. 拧紧螺母至规定力矩4. 将乐泰锁固290滴入螺栓，螺母齿合处5. 不要让胶瓶的嘴碰到金属，以免污染瓶中胶液。

注：检修时，先复紧螺母，再将乐泰锁固胶290滴在螺栓——螺母赤合处可调螺钉1. 将可调螺钉调整到合适位置2. 滴几滴乐泰290螺纹琐固剂到螺钉----螺孔结合处3. 不要让胶瓶的嘴碰到金属,以免污染瓶中的胶液.注:涂胶后重新调整困难时用焊枪局部加热螺钉到232摄氏度.乐泰锁固胶222也可用于可调螺钉,它的强度比290要低些破损螺纹的修复A. 螺纹修理包上说明进行B. 如果要保证修复后螺纹孔中心线准确,可使用导向定位板(如上图示),在定位板与螺孔之间要铺上一层蜡纸之类薄膜以使其容易分离.C. 拧入螺纹时应轻轻振动,左右转动,以使胶液充满,充实,容易形成教好的螺纹.注:建议不要用这种方法来修复发动机缸头螺柱孔.小直径,西牙螺孔修复方案一:将螺孔加大一级,按标准螺纹修复方法进行修复方案二:将FORM-A-THREAD涂压螺钉上,直接拧入破损螺孔中螺栓永久性锁固法(轻负荷螺柱)A选用合适长度的螺柱B.不可在螺柱上涂模剂C.然后按标准螺纹修复方法修复D.固化30分钟E.按要求装配抗咬合剂7671. 润滑链条:具有渗透性和润滑性,润滑链条销子和销套,延长链条使用寿命2. 润滑细牙螺栓或螺柱:76759的粘度很低,适合润滑细牙螺纹;而较稠的膏状抗合剂则会被齿尖剂出齿合部.3. 润滑盲孔螺柱,螺钉A.喷入螺孔(盲孔)要少喷B.喷在螺栓的螺纹部位C.拧入上紧注:所有乐泰抗咬合剂都有金属充的,如果在盲孔中用量过多,螺1.2. 用乐泰清洗剂755洗修补区3. 用砂布打磨修补区,再清洗4. 准备一块比修补孔略大的金属片5. 按说明书调配乐泰环氧胶Fixmaxter快速固化环氧胶6. 在打磨区内涂一薄薄胶层7. 马上将金属薄片贴在胶层上盖住孔8. 再涂一层胶,盖住金属片和胶层19. 涂胶后的固化时间A. 储液罐-----1小时B. 低压(<10Bar)----1小时C. 超过10Bar的高压不适用10. 最后按需要做喷漆表面处理油罐,油箱裂缝1. 在裂缝两端钻孔以防裂缝扩展2. 然后按前述步骤进行油罐(箱)针孔按前述步骤进行,但不必加金属片铸件及焊缝1. 修补可燃性液体罐时应采取适当安全措施.不要来修补可压缩气体罐2. 用钢丝刷刷净微孔区油漆,铁锈等3. 用乐泰清洗剂755清洗微孔区4. 微孔区局部加热至121度左右5. 冷却至85度左右6. 将乐泰290刷涂在微孔区注:钢件85度铝件.不锈钢48度通气孔或砂眼不宜采用此法最大密封空隙0.125MM7. 一般情况固化时间为30分钟,密封压力最高可达10BAR,固化时间需1小时8. 用乐泰清洗剂755清洗修复区的多余胶液,但不可打磨9. 按需要涂漆注:铸件微孔渗漏也按此步骤进行新焊缝---预防性密封1. 趁热敲焊查2. 当焊缝温度降至121度左右涂胶3. 再按上述步骤进行铸件平面1. 用乐泰垫片清除剂清除残余衬垫和油污,如有必要可以机械清除,但不要打磨清除2. 用乐泰清洗剂755清洗配合表面,晾干3. 将乐泰促进剂7649喷在一个面上，晾干1-2分钟4. 在另一个面上涂乐泰厌氧平面密封胶518形成一连续封闭胶线将需密封部位围起,螺钉孔周围也须围起5. 对准合拢,上紧螺钉,注意避免错移,涂胶后不必马上装配但最长不要超过45分钟6. 固化时间:根据密封压力确定A. 无密封压力----马上可工作B. 低压(<34.5BAR)-----30-45分钟C. 高压(34.5BAR—172.5BAR0-----4小时D. 超高压(172.5BAR—345BAR)----24小时厌氧型平面密封胶选用指南用途产平编号填充间隙工作温度高温510 0.05MM -54-204度通用515 0.125MM -54-149度铝表面518 0.125MM -54-149度涂覆密封常规衬垫1. 用乐泰垫片清除剂790清除残余的原衬垫和油污,如有必要可以铲除,但不要打磨清除2. 用乐泰清洗剂755清洗配合表面3. 将乐泰促进剂7649喷到相结合的两个面上和预切式衬垫两面,晾干1-2分钟4. 用清洗的刮板将乐泰厌氧型平面密封胶510,518,或515涂在预切式衬垫两面5. 将衬垫对准放在一个平面上并马上将另一零件盖上,不要平行错移注:如果压紧螺栓是盲孔,要将乐泰锁固胶243滴在盲孔中和螺栓螺纹处,然后按常规上紧如果是通孔,只需将乐泰243涂在螺栓螺纹处即可6. 按规定上紧螺栓冲压件---大间隙1. 用乐泰垫片清除剂790清除残余的原衬垫和油污2. 用乐泰清洗剂755清洗配合面,晾干3. 将乐泰硅橡胶587涂在一个面上,形成一个连续的封闭胶圈将密封部位和螺孔围起,注:根据密封面宽度和密封间隙来决定胶条直径用胶量不宜多,尽量减少被挤出密封之外的胶量4. 十分钟之内拢装配,加压并上紧螺钉5. 擦去被挤到外面的胶液6. 固化时间取决于温度,湿度和间隙.一般完全固化需24小时乐泰硅橡胶选用指南用途产品编号密封间隙工作温度通用587 6MM -59-260度内燃机用598 6MM -59-329度汽车用5699 6MM -59-329度注:硅橡胶用于极高温度密封,许多性能会丧失硅橡胶不能用来密封高压,厌氧胶密封高压普通硅橡胶为什么不可用作机电产品的密封材料?1. 普通室温硫化橡胶(有醋酸味道)不能用来密封封闭系统如齿轮箱,电器箱等.因为乙酸固化会腐蚀内部机件如轴承,接触器等.乐泰硅橡胶则无此缺点2. 普通室温硫化硅橡胶(有醋酸味)不能用来密封工作温度较高的润滑油系统如油底壳等.它会被溶胀并失去密封能力.乐泰硅橡胶则无此缺点3. 普通室温硫化硅橡胶(有醋酸味)高挥发性不能用于传感器附近.因为它在固化时释放出的微粒会包住传感器而使传感器失灵.乐泰硅橡胶则无此缺点4. 普通室温硫化硅橡胶(有醋酸味)不能用来密封燃油系统.它会被溶胀并失去密封能力.乐泰硅橡胶或厌氧胶则无此缺点轻载常拆卸的键配合组件1. 用乐泰清洗剂755清洗所有零件,晾干2. 用乐泰促进剂7649喷涂涂胶的表面,晾干3. 将乐泰固持胶660涂在键槽内和键两侧4. 在与键槽相对的轴颈上涂一点660,或绕轴颈均匀地隔一段涂一点6605. 装配,擦去外溢胶液6. 在止动螺钉上涂一点乐泰6607. 上紧止动螺钉8. 5-10分钟即可工作注:径向间隙超过0.254MM则不宜用此法严重磨损键槽(滚键)的修复拆卸1. 用锤子敲击键和皮带轮2. 用常规方法拉出皮带轮重载荷配合的组件装配1. 用乐泰清洗剂755清洗配合件,晾干2. 将乐泰固持胶660涂在键盘槽,键和轴颈配合部3. 装机,擦去多余胶液4. 将乐泰固持660涂在止动螺钉上5. 上紧止动螺钉6. 30分钟即可工作注意:间隙超过0.125MM时应使用乐泰促进剂7649喷洒轴颈和键槽间隙超过0.254MM(轴颈后键槽)则不宜用乐泰660修复严重磨损键槽(滚键)的修复拆卸1. 用锤子敲击皮带轮和键2. 局部加热至232度5分钟3. 趁热拉出皮带轮修复严重滚坏的键槽1. 测定键的两两边间隙2. 按间隙选取合适的金属垫片并整平3. 用乐泰清洗剂755清洗配合件4. 用乐泰促进剂7649喷洒配合件,晾干5. 将乐泰固持胶660涂在键槽中6. 装入垫片7. 键和垫片内侧涂乐泰固持胶660,装配8. 固化30-60分钟后即可工作注:使用金属垫片是为了缩小间隙最大间隙超过0.254MM不宜用乐泰660不用促进剂7649,间隙小(0.05-0.10MM)并让其长时间固化(4-24小时)时)时强度很高此方法仅限于做应急性修理由于上述损坏的程度相当严重,这种方法仅作为更换新零件之前的一种应急手段严重磨损的轴1. 测定最小径向间隙2. 按间隙加工衬套,衬套外径与轴承内孔保持滑配合3. 用砂布打毛轴颈外颈4. 用乐泰清洗剂755清洗配件5. 将乐泰固持胶680(660)均匀涂在轴颈配合处6. 装入衬套7. 将乐泰固持胶660涂在衬套外圆8. 装入衬轴9. 固化30-60分钟注:使用衬套是为了缩小间隙最大间隙超过0.254MM不宜用乐泰660不用促进剂7649,间隙小(0.05—0.10MM)并长时间固化(4—24小时)时强度最高滑配合1. 加工轴,使轴颈与孔径向间隙为0.05MM滑配合表面粗糙度为Ra3.2-1.6(二次加工)2. 用乐泰清洗剂755清洗配合部位3. 用乐泰促进剂7649喷洒配合件内孔及外圈4. 用乐泰固持胶660涂在轴颈配合部5. 装配,不用转动6. 擦去多余胶液7. 固化十分钟后工作已磨损的轴除按上述步骤进行外1. 测定径向间隙2. 如果间隙超过0.125MM时必须使用促进剂76493. 大间隙时需要采取措施,来保持同轴度4. 间隙大需要固化时间也长(30-60分钟)5. 径向间隙超过0.254MM不宜用乐泰660修复6. 参考严重磨损的轴,注:使用乐泰促进剂7649后,乐泰660固化非常快滑配合—重载荷1. 加工轴,使轴颈与孔径向间隙为0.05MM滑配合.表面粗糙度为RA3.2-1.6(二次加工)2. 用乐泰清洗剂755清洗配合件3. 不使用乐泰促进剂76494. 将乐泰固持胶660涂在轴颈配合部5. 左右转动并徐徐装入轴承6. 擦去多余胶液7. 固化二小时后工作已磨损的轴1. 测定径向间隙2. 如果间隙超过0.125MM时必须使促进剂76493. 大间隙时需用垫片来找正中心4. 间隙大需要固化时间长(30-60分钟)5. 径向间隙超过0.254MM不宜用乐泰660修复6. 参考严重磨损的轴最高强度1. 按上述步骤进行,胶种为乐泰固持胶680配合促进剂7471或不用2. 固化24小时后工作最高工作温度(204度连续)1. 按上述步骤进行,胶种换为乐泰固持胶620,使用促进剂7471,持续工作温度可达204度拆卸1. 按常规方法拉出2. 如有必要,局部加热至232度5分钟,趁热拉出压入配合1. 用乐泰清洗剂755清洗内孔与轴颈2. 将乐泰固持胶603滴涂在轴颈导入口周围后导入区周围,形成完整一周.注:涂在轴上当压入时会被挤出.不能使用乐泰抗咬合剂或类似产品3. 按通常方法压入,擦净多余胶液4. 不需要固化时间,马上便可以工作注:乐泰固持胶603粘度低,具有浸润性台阶轴1. 将胶涂在内孔2. 按上述步骤装配新件装配1. 找出与轴相配合的轴承2. 扩大座孔或减少轴外径,径向间隙保证0.05—0.10MM滑配合3. 用乐泰清洗剂755清洗配合件,并喷乐泰促进剂76494. 轴承外圈涂几条乐泰固持胶6605. 装入座孔,不要转动6. 擦去多余胶液7. 固化5分钟后工作磨损件装配.除按上述步骤外1. 测定最大径向间隙2. 如果最大间隙超过0.125MM则必须使用乐泰促进剂76493. 大间隙时需用垫片找正中心4. 间隙大需要固化时间也长(30-60分钟)5. 间隙超过0.254MM时不宜用乐泰660修复6. 参考严重磨损座孔新件装配1. 找出与轴配合的轴承2. 扩大左孔或减少轴外径,径向间隙保证0.05-0.10MM滑配合3. 用乐泰清洗剂755清洗配合件4. 不用乐泰促进剂76495. 用乐泰固持660均匀涂在轴承外径上6. 边运转边将轴承装入座孔7. 擦去多余胶液8. 固体化二小时后工作磨损件装配除按上述步骤之外1. 测定最大径向间隙2. 最大径向间隙超过0.125MM时应使用乐泰促进剂76493. 大间隙时需用垫片来找中心4. 间隙大需要固化时间也长(30-60分钟)5. 间隙超过0.254MM时不宜用乐泰660修复6. 参考严重磨损座孔拆卸拆卸1. 按通用方法拉出2. 如有必要,局部加热232度5分钟3. 趁热拉出严重磨损座孔1. 用砂布磨毛座孔2. 用乐泰清洗剂755清洗座孔3. 用乐泰清洗剂755清洗轴承外圈,涂上乐泰螺纹修补脱模剂,晾干4. 按说明书调配好螺纹修补剂5. 涂到轴承外圈薄薄一层6. 放入座孔,保持同轴度7. 用螺纹修补剂填实座孔与轴承之间的空隙8. 擦去多余胶液9. 固化30分钟10. 拉出轴承11. 清洗干净轴承外径的脱模剂12. 用砂布磨毛修复过的座孔并清洗干净13. 如有必要在轴承外径涂乐泰固持胶660.装入座孔14. 此法用于轻负荷座装配部件此方法仅用于应急性修理由于上述的损坏程度已相当严重,此法只能作为更换新零件之前应急手段如何保证同轴度1. 将轴承放到座孔中2. 在周围上找三个等分支承点3. 测定这三个支点的径向间隙4. 根据间隙确定垫片厚度5. 作好垫片,宽度3MM,长度为孔深6. 用乐泰瞬干胶480将垫片粘接在座孔上确定的三点7. 参考滑配合----重载荷修复方法进行严重不均匀磨损1. 将轴承放到座孔中2. 在圆周上找三个等分支承点3. 测定这三个支点的径向间隙4. 按每个点的间隙制作三块垫片(由于不均匀磨损,三个点间隙不同垫片厚度也不同)5. 用乐泰瞬干胶480将三块垫片,粘接到座孔上确定的三点6. 参考严重磨损座孔修复方法进行此法只作为应急性修理!由于上述的损坏程度已经相当严重,此法只能作为更换零件之前的应急性临时修复手段金属密封件的密封和固持1. 用乐泰清洗剂座孔及密封件外圈,晾干2. 用乐泰促进剂7469喷洒座孔及外圈,晾干3. 将乐泰锁固胶243涂在金属密封件外圆上导入口处注:除243外其他乐泰胶种都可以用,但要选强度低的,因为正常的间隙和强度仅要求低强度胶种4. 按通常方法装配5. 擦去多余胶液6. 固化30分钟后工作.注:也用于严重磨损的密封座以防止渗漏和窜动一般不需刮去外圆上原来涂的密封剂乐泰固持胶选用指南应用产品编号使用的促进剂轴装配----压入配合603--------------------不用轴装配----滑配合小间隙(径向间隙<0.10MM) 609--------------------7649大间隙(径向间隙<0.50MM) 660--------------------7649最大强度(径向间隙<0.25MM) 680--------------------7471最高温度204度(径向间隙<0.10MM) 620---------------------7471装孔装配------压入配合最大强度609------------------不用底强度243------------------不用座孔装配------滑配合最大强度680(660)---------------不用高强度660-----------------不用可控强度660-----------------7649底强度243-----------------7649注:在软金属(铝,青铜等)上,剪切强度比钢,铁件要低些间隙大,剪切强度低推荐加工表面粗糙为RA3.2—1.6粘接一般原则一.,5大条件A被粘接材料是哪一类橡胶,塑料?是多孔的还是光滑的或粗糙的?B.使用工况工作温度?是否受冲击载荷?是潮湿环境还是在水里工作?C.受力状况避免剥离力和劈裂力D.用胶量是用胶填充间隙还是桥接?用胶量有多大?E.固化速度粘接后多长时间可以使用?二.选择胶种(见乐泰粘接胶选择指南)三.粘接表面预处理A.表面必须净洁,无油,油脂或其他残余物B.粘接区无油漆以保证最大粘接强度C.难粘接材料选用适当表面处理剂聚氯乙烯用乐泰促进剂770聚四弗乙烯使用合适的蚀刻剂E. 用水基清洗剂清洗过的表面要用酒精擦四.应用技术A按胶粘剂包装盒上说明操作B.在一个被粘表面施尽量少的胶液.,如有必要在另一表面上施促进剂C.对准合拢,不要错移,并施一均匀的夹紧力D.尽量增加固化时间设计要点1. 受力状态:尽增大剪切力,减少剥离力和劈裂力,增大压缩力,减少拉伸力2. 增大接头宽度比增加搭接长度有利现场自制O型圈现场维修时,总会遇到O形密封圈破损,一时又找不到合用的,往往会因一只O 形圈延误工期,或外购或制模压制,既耽误时间,又浪费金钱.乐泰公司提供O形圈维修盒是一个O形圈仓库,可以利用其中的O形橡胶条,乐泰瞬干胶406和专用切割工具在现场一分钟之内制成合用的O形密封圈,既解决了燃眉之急,又减少O形密封圈的储存使用方法1. 切断所提供的切割用尺子上有与胶圈直径相符的孔洞,其旁边标有名义直径,尺子两侧有长度刻度,分为公制和英制两个系列,选好合用直径胶条并侧好所需长度将胶条插入相应孔中，用盒子中的锋利刀片切断,确保断面与轴线垂直,切口平整,紧接第二步,保证切口新鲜2. 施胶将乐泰瞬干胶滴到切开的一上断面.胶液尽量少,只要粘合后能覆盖住整个断面即可,不可接触皮肤,紧接作第三步,否则胶液会固化3. 粘合切割用尺子两端各有一V形槽,其作用是在粘合时保证轴重合,将胶条一端放在V形槽中贴平,另一端沿V形槽滑动使两端面紧紧贴合,压紧15秒钟清洗零件乐泰公司零件清洗专用清洗液的注册商标为Natural Bule.它是一种高效清洗剂,一般可采用下述方法来提高清洗效果A,高浓度,用高浓度Natural Bule.清洗零件上的油秭B,长时间.使被清洗零件较长时间接触Natural Bule.C,提高水温,用65—82度的水来稀释D,冲洗,刷洗零件使用方法1. 用水稀释N.B浓缩液至适当浓度2. 采用喷洒,浸泡或用抹布将清洗液施于零件表面3. 浸泡或刷洗4. 用水冲洗污垢等5. N.B不含任何有害物质,符合美国联邦和地方法规,如果其中混入有害污垢则对排放要慎重洁手液乐泰提供的高质量环保型洁手液的注册商标为FAST ORANGE能有效出污而不伤害皮肤,不用水洗就可轻而易举地除去油字,灰尘,油漆,油墨等，而且含有芦荟,羊毛脂,荷荷芭油等护肤素,可防止皮肤粗糙干裂包装规格及产品定货代号用途及品名包装规格定货代号螺纹锁固与密封低强度/触变性粘度222 50ML装瓶23878中强度/可拆卸242 50ML装瓶23398中强度/容油性好/可拆卸243 50ML装瓶23962渗透级290 50ML装瓶23406高强度262 50ML装瓶23400高强度271 50ML装瓶23402高强度耐高温272 50ML装瓶27240高强度277 50ML装瓶23404螺纹修理包 4.8MLKIT 28654抗咬合剂通用767 227G刷涂罐76732高温771 227 G刷涂罐77124螺栓/链条润滑767 340G喷射罐76759铜咬合剂C5-A 454 G刷涂罐51006高纯度N-5000 454G(1/B)刷涂罐51269管路螺纹密封液压气动系统545 50M管装23410冷冻剂密封554 250ML瓶装55441中强度即时密封565 50ML管56531耐高温/不锈钢及其他金属567 50瓶装22648液压气系统569 50瓶装25230通用型/粗牙螺纹577 50瓶装23411本体破裂,渗漏修补微孔焊缝渗补290 50瓶装23406平面密封----厌氧胶高温用510 50ML管装22649通用515 50ML管装22645铝表面50ML管装22646 冲压件平面密封----硅橡胶通用587 85G管装25641 RTV/脱醋酸固化596 85G管装59630内燃烧机598 85G管装25751汽车用5699 85G管装18718 聚氨脂密封剂39916 290G(10.2Z)筒39916 键,轴及座孔装配容油性603 50ML瓶装18949 低粘度609 50ML瓶装23412 压力配合件修复660 50ML瓶装22647 高强度680 50ML瓶装23416 耐高温620 50ML瓶装25124 高强度/快速固化648 50ML瓶装23414 粘接表面不敏感型瞬干胶401 20GM瓶装25633 表面不敏感型瞬干胶406 20GM瓶装25634 表面不敏感型瞬干胶454 3GM瓶装45404 塑料粘接型瞬干胶495 20GM瓶装25639 金属粘接型瞬干胶496 20GM瓶装25640 低气味/低白化型瞬干胶460 20GM瓶装46017 增强型瞬干胶480 20GM瓶装21800 耐热型瞬干胶4210 20GM瓶装19758 通用型结构胶319 20GM瓶装25742快速固化结构胶326 20GM瓶装25744 单组份结构胶330 组合式33066 瞬干胶促进剂770 1.75FLOZ瓶装18396 除锈除锈处理剂754 3.78L(1GAL) 75448 O型圈维修盒O形圈维修盒1套15578 表面处理结构胶专用活化剂7387 1.75FLOZ瓶18861 瞬干剂专用促进剂7452 1.75FLOZ瓶(刷涂) 18490 厌氧胶用底剂7649 4.5FLOZ瓶装21348 特殊维修产品表面清洗755 340G罐23880 垫片清除剂790 510喷罐79040 不易燃带电清洗剂425(150Z)喷射罐24379 强力松动剂454G(160Z)喷射罐51221 橘味洗手液213G(7.50Z) 25108。

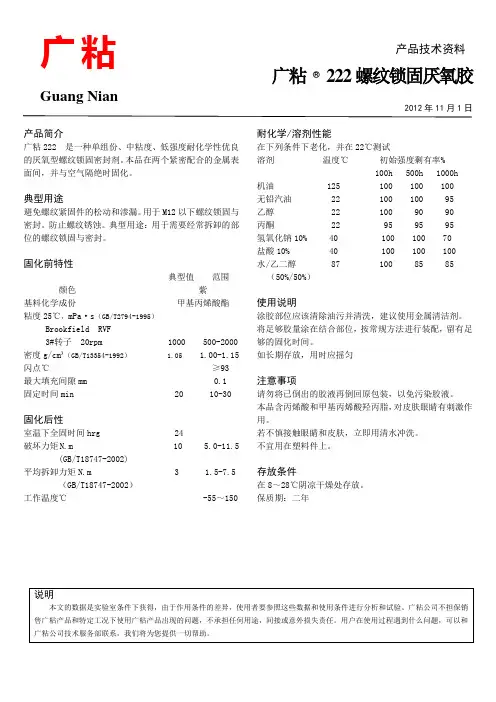

产品技术资料广粘 ®222螺纹锁固厌氧胶2012年11月1日产品简介广粘222 是一种单组份、中粘度、低强度耐化学性优良的厌氧型螺纹锁固密封剂。

本品在两个紧密配合的金属表面间，并与空气隔绝时固化。

典型用途避免螺纹紧固件的松动和渗漏。

用于M12以下螺纹锁固与密封。

防止螺纹锈蚀。

典型用途：用于需要经常拆卸的部位的螺纹锁固与密封。

固化前特性典型值 范围颜色 紫基料化学成份 甲基丙烯酸酯 粘度25℃，mPa ·s （GB/T2794-1995）Brookfield RVF 3#转子 20rpm 1000 500-2000 密度g/cm ³（GB/T13354-1992） 1.05 1.00-1.15 闪点℃ ≥93 最大填充间隙mm 0.1 固定时间min 20 10-30固化后性室温下全固时间hrg 24 破坏力矩N.m 10 5.0-11.5 (GB/T18747-2002)平均拆卸力矩N.m 3 1.5-7.5 （GB/T18747-2002）工作温度℃ -55～150耐化学/溶剂性能在下列条件下老化，并在22℃测试溶剂 温度℃ 初始强度剩有率% 100h 500h 1000h机油 125 100 100 100 无铅汽油 22 100 100 95 乙醇 22 100 90 90 丙酮 22 95 95 95 氢氧化钠10% 40 100 100 70 盐酸10% 40 100 100 100 水/乙二醇 87 100 85 85（50%/50%）使用说明涂胶部位应该清除油污并清洗，建议使用金属清洁剂。

将足够胶量涂在结合部位，按常规方法进行装配，留有足够的固化时间。

如长期存放，用时应摇匀注意事项请勿将已倒出的胶液再倒回原包装，以免污染胶液。

本品含丙烯酸和甲基丙烯酸羟丙脂，对皮肤眼睛有刺激作用。

若不慎接触眼睛和皮肤，立即用清水冲洗。

不宜用在塑料件上。

存放条件在8～28℃阴凉干燥处存放。

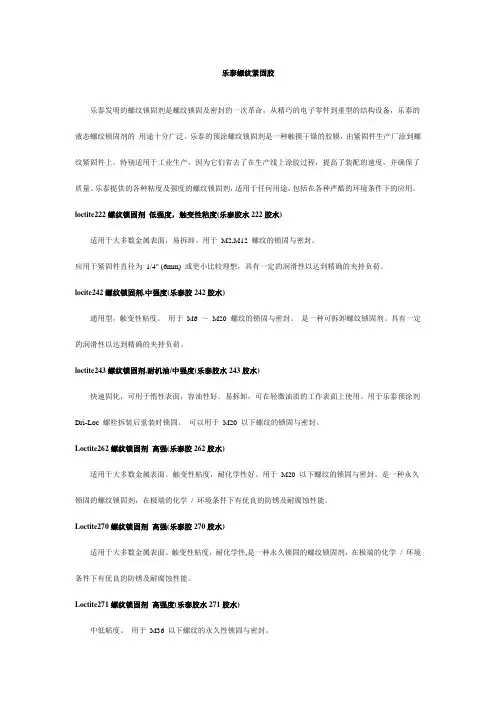

乐泰螺纹紧固胶乐泰发明的螺纹锁固剂是螺纹锁固及密封的一次革命，从精巧的电子零件到重型的结构设备，乐泰的液态螺纹锁固剂的用途十分广泛。

乐泰的预涂螺纹锁固剂是一种触摸干燥的胶膜，由紧固件生产厂涂到螺纹紧固件上。

特别适用于工业生产，因为它们省去了在生产线上涂胶过程，提高了装配的速度，并确保了质量。

乐泰提供的各种粘度及强度的螺纹锁固剂，适用于任何用途，包括在各种严酷的环境条件下的应用。

loctite222螺纹锁固剂低强度，触变性粘度(乐泰胶水222胶水)适用于大多数金属表面，易拆卸。

用于M2,M12 螺纹的锁固与密封。

应用于紧固件直径为1/4" (6mm) 或更小比较理想，具有一定的润滑性以达到精确的夹持负荷。

locite242螺纹锁固剂,中强度(乐泰胶242胶水)通用型，触变性粘度。

用于M6 ～M20 螺纹的锁固与密封。

是一种可拆卸螺纹锁固剂。

具有一定的润滑性以达到精确的夹持负荷。

loctite243螺纹锁固剂,耐机油/中强度(乐泰胶水243胶水)快速固化，可用于惰性表面，容油性好。

易拆卸，可在轻微油质的工作表面上使用。

用于乐泰预涂剂Dri-Loc 螺栓拆装后重装时锁固。

可以用于M20 以下螺纹的锁固与密封。

Loctite262螺纹锁固剂高强(乐泰胶262胶水)适用于大多数金属表面。

触变性粘度，耐化学性好。

用于M20 以下螺纹的锁固与密封。

是一种永久锁固的螺纹锁固剂，在极端的化学/ 环境条件下有优良的防锈及耐腐蚀性能。

Loctite270螺纹锁固剂高强(乐泰胶270胶水)适用于大多数金属表面。

触变性粘度，耐化学性,是一种永久锁固的螺纹锁固剂，在极端的化学/ 环境条件下有优良的防锈及耐腐蚀性能。

Loctite271螺纹锁固剂高强度(乐泰胶水271胶水)中低粘度。

用于M36 以下螺纹的永久性锁固与密封。

Loctite272螺纹锁固剂高温高强度(乐泰胶272胶水)耐高温达230 ℃。

可用于汽缸头双头螺纹锁固。

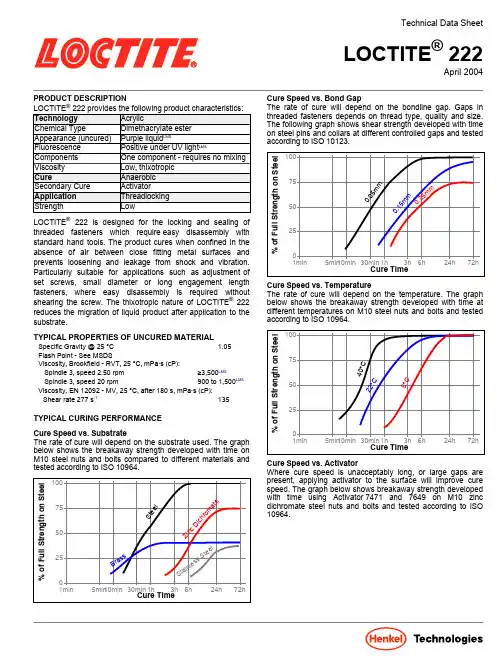

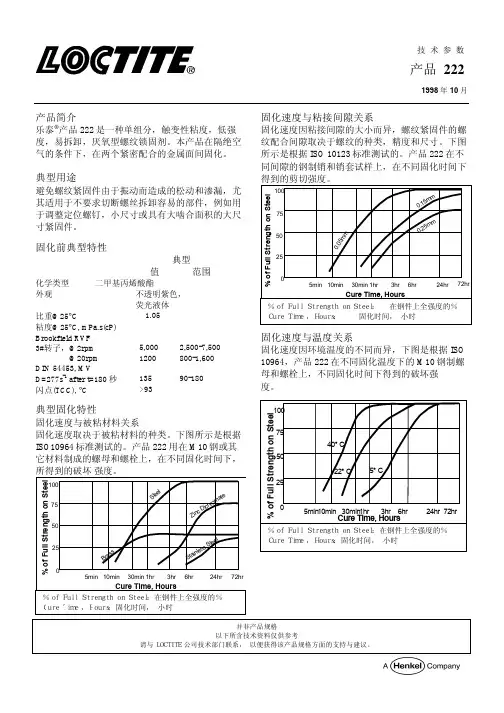

技术数据表LOCTITE®2221月2009产品描述:®LOCTITE®222适合于锁固和密封需要正常拆卸的螺纹紧固件.该产品在两个紧密配合的金属表面间，与空气隔绝时固化，并且可防止由于受到冲击和震动而导致的松动和泄露。

.主要用于需要容易拆卸的定位螺丝，小直径螺栓以及配合长度较长的螺栓.LOCTITE®5182®的触变特性降低了液态产品在施胶到基材上后，未固化前的流淌性.固化前的材料特性比重@ 25°C1,05闪点 -见MSDS粘度， Brookfield -RVT, 25°C,mPa.s (cp):转子 3#, 转速2,5rpm ≥3500转子 3#, 转速20rpm900至1500LMS粘度，EN12092 -MV,25°C,180s后,mPa.s (cp):剪切速度277s-1135典型固化特性固化速度与基材的关系固化速度取决于所用的基材.下图显示在不同材质的M10的螺栓和螺母上，破坏扭矩与时间的关系。

测试标准为ISO10964标准.钢材上的强度%固化时间1007550251min5min10min30min1h3h6h24h72h钢黄铜镀锌不锈钢固化速度与粘接间隙的关系固化速度取决于间隙的大小.螺纹紧固件的间隙与螺纹的类型、质量和尺寸有关.下图显示的是在钢制轴和套上，不同螺纹间隙的钢制轴和套，压剪切强度和固化时间的关系。

测试标准为ISO10123方法测试.钢材上的强度%固化时间1007550251min5min10min30min1h3h6h24h72h.15mm0.2m m.5mm固化速度与温度的关系固化速度取决于温度.下图显示在M10的螺栓和螺母上，在不同温度下破坏扭矩与时间的关系。

测试标准为ISO10964标准.钢材上的强度%固化时间1007550251min5min10min30min1h3h6h24h72h4°C22°C5°C固化速度与促进剂的关系当固化速度很慢或者间隙较大时，可在表面使用促进剂加快固化速度.下图显示在M10重铬酸锌钢制螺栓和螺母上，使用促进剂7471™ 和7649™，其破坏扭矩和时间的关系。

乐泰222胶水简要说明:低强度，触变性粘度包装规格：50ml/支乐泰螺纹锁固剂222低强度，触变性粘度乐泰螺纹锁固剂222适用于大多数金属表面，易拆卸。

用于M2至M12螺纹的锁固与密封。

乐泰螺纹锁固剂222应用于紧固件直径为1/4"(6mm)或更小比较理想，具有一定的润滑性以达到精确的夹持负荷。

乐泰螺纹锁固剂222的颜色：紫色粘度(mPa.s)：1200/5000平均拆卸力矩:3.4N.m平均破坏力矩:6N.m耐温：-54℃至150℃乐泰222胶水低强度，触变性粘度(乐泰胶水222胶水)适用于大多数金属表面，易拆卸。

用于M2,M12 螺纹的锁固与密封。

应用于紧固件直径为1/4" (6mm) 或更小比较理想，具有一定的润滑性以达到精确的夹持负荷颜色粘度(mPa.s)平均拆卸力矩(N.m)平均破坏力矩(N.m)温度范围(℃)固化速度钢@25℃推荐促进剂比重紫色1200~5000 3.4-6.0 17-40 -30~200 24小时7649/7471 1.1典型应用: M12一下螺纹的锁固与密封乐泰222胶水应用案例螺纹密封剂防止气体和液体从管道接头泄漏。

由于振动、压力或温度不断变化，所有这些接头都是动态的。

乐泰厌氧密封剂固化成不溶性硬塑料螺纹填料，无论是否施加扭矩该填料都可用来防止泄漏。

螺纹锁固剂是单组分厌氧锁固剂，它完全填补了界面连接螺纹之间的微小间隙。

在没有空气的情况下接触金属时，锁固剂聚合成坚硬的固体。

涂抹到表面以达到保护或装饰目的的一层物质；又称为覆盖层。

涂料能够防止基材受到各种环境问题的影响，如：焊点腐蚀、潮湿和发霉、燃料和过程溶剂、工作温度，以及灰尘、污物和操作时出现的人工损坏。

Loctite 乐泰胶使用方法Loctite 乐泰胶乐泰工业胶黏剂螺纹锁固乐泰螺纹锁固剂是螺纹锁固及密封的一次革命，从精巧的电子零件到重型的结构设备，乐泰液态螺纹锁固胶和乐泰厌氧密封胶的用途十分广泛。

乐泰预涂螺纹锁固剂是一种触摸干燥的胶膜，由紧固件生产厂涂到螺纹紧固件上。

特别适用于工业生产，因为它们省去了在生产线上涂胶过程，提高了装配的速度，并确保了质量。

Loctite 220 螺纹锁固剂中强度，触变性粘度适合于防止震动而引起的松动和泄漏。

特别适合于应用于固定螺丝，小直径或长度紧固件，拆装方便，需要在不破坏螺丝。

符合军标Mil-S-46163A。

Loctite 221 螺纹锁固剂低强度，触变性粘度适合于防止震动而引起的松动和泄漏。

特别适合于应用于固定螺丝，小直径或长度紧固件，拆装方便，需要在不破坏螺丝。

Loctite 222 螺纹锁固剂低强度，触变性粘度适用于大多数金属表面，可用普通工具拆卸。

用于M2-M12 螺纹的锁固与密封。

应用于紧固件直径为1/4quot(6mm)或更小比较理想，具有一定的润滑性以达到精确的夹持负荷。

Loctite 225 螺纹锁固剂低强度，触变性粘度适用于大多数金属表面，可用普通工具拆卸。

用于M2-M12 螺纹的锁固与密封。

应用于紧固件直径为 1/4quot(6mm)或更小比较理想，具有一定的润滑性以达到精确的夹持负荷。

Loctite 241 螺纹锁固剂中强度特别适合于应用程序不太活跃基体如不锈钢，镀面，其中手工工具拆卸，需要进行维修。

符合军标 Mil-S-46163A。

Loctite 242 螺纹锁固剂中强度通用型，触变性粘度。

用于M6-M20 螺纹的锁固于密封。

是一种可用普通工具拆卸的螺纹锁固剂。

具有一定的润滑性以达到精确的夹持负荷Loctite 243 螺纹锁固剂耐机油/中强度快速固化，可用于惰性表面，容油性好。

易拆卸，可在轻微油质污染的工作表面上使用。

用于乐泰预涂剂Dri-Loc螺栓拆装后重新时锁固。

乐泰222胶水低强度型螺纹锁固剂适用于大多数金属表面，易拆卸，且用于尺寸不大于M36的螺纹的锁固与密封。

下面由乐泰胶水产品销售中心曼伦自动化为大家介绍一下这款产品的相关知识，帮助大家购买到正确的产品。

乐泰222是理想的低强度螺纹锁固剂，应用在调整螺栓、埋头螺栓和定位螺栓。

对于低强度螺栓的锁固，效果尤佳。

在基材方面，应用在铝、黄铜材质螺栓时效果最为理想。

螺纹密封剂防止气体和液体从管道接头泄漏。

由于振动、压力或温度不断变化，所有这些接头都是动态的。

乐泰厌氧密封剂固化成不溶性硬塑料螺纹填料，无论是否施加扭矩该填料都可用来防止泄漏。

螺纹锁固剂是单组分厌氧锁固剂，它完全填补了界面连接螺纹之间的
微小间隙。

在没有空气的情况下接触金属时，锁固剂聚合成坚硬的固体。

涂抹到表面以达到保护或装饰目的的一层物质；又称为覆盖层。

涂料能够防止基材受到各种环境问题的影响，如：焊点腐蚀、潮湿和发霉、燃料和过程溶剂、工作温度，以及灰尘、污物和操作时出现的人工损坏。

安徽曼伦自动化设备有限公司是一家专业代理经销品牌工业电气自动化产品服务商，集科工贸于一体的系统集成商，公司代理汉高旗下经营汉高旗下乐泰Loctite、泰罗松teroson等厌氧胶、快干胶、聚氨酯、硅橡胶等粘合剂。

同时，该公司广泛服务于汽车、电力、电子、冶金、化工、太阳能、水泥、造纸、船舶、卷烟、纺织、机床、包装机械、印刷机械、橡胶机械、物流设备等行业，以货期快，服务好，价格优惠等优势赢得了广大客户的支持与信任。

如果您想进一步了解，可以直接点击官网曼伦自动化进行在线咨询。

型号粘度(mPa.s)强度初固化时间Loctite-2221200 ～ 5000低强度型（6Nm破坏扭矩）20 min @25℃Loctite-241110 ～ 150（适中）中强度型（15Nm破坏扭矩） 5 min @25℃Loctite-2432250 ～ 12000（高粘度）中强度型（20Nm破坏扭矩） 5 min @25℃Loctite-243-SG2250 ～ 12000（高粘度）中强度型（20Nm破坏扭矩） 5 min @25℃Loctite-263400 ～ 600高强度型（22Nm破坏扭矩） 5 min @25℃Loctite-2701500 ～ 900高强度耐油型（26Nm破坏扭矩）10 min @25℃Loctite-2729500高强度耐高温型（23Nm破坏扭矩）30 min @25℃Loctite-2779500超高强度耐高温型（32Nm破坏扭矩）60 min @25℃Loctite-262020000 ～ 70000（高粘度）高粘度耐高温型30 min @25℃Loctite-29025～55（低粘度）渗透型（10Nm破坏扭矩） 5 min @25℃特点及使用场合常见金属螺纹的锁固，尤其适用于M2～M13的螺纹锁固常见金属螺纹的锁固，尤其适用于M2～M13的螺纹锁固表面惰性螺纹的锁固，尤其适用于部件表面有轻微油污的螺纹锁固，M20以下的螺纹锁固效果最好表面惰性螺纹的锁固，尤其适用于部件表面有轻微油污的螺纹锁固，M20以下的螺纹锁固效果最好常见金属螺纹的锁固，尤其适用于M20以下的螺纹的永久性锁固。

极佳的耐油性能，可长期在150℃下使用，表面惰性螺纹的永久性锁固，尤其适用于热油冲击场合耐高温达230℃，高温场合螺纹的永久性锁固，尤其适用于气缸头双头螺纹的锁固和M40以下的螺纹的永久性锁固。

适用于恶劣化学化境下螺纹的锁固，尤其适用于M36以下螺纹永久锁固场合最高可在343℃环境使用，常见金属螺纹的永久性锁固，尤其适用于高温场合可以从很小的缝隙渗入，适用于M2～M12的螺纹锁固，也适用于焊缝、铸件砂眼等微孔的密封。
