机械设计习题集答案十五章 螺纹连接(解答)

机械设计基础课后习题答案第三版高等教育出版社课后答案(1-18章全)机械设计基础课后习题答案第三版高等教育出版社目录第 1 章机械设计概述??????????????????????????????????????????????????????????????????? ????????????????????????????????? 1第 2 章摩擦、磨损及润滑概述??????????????????????????????????????????????????????????????????? ????????????????? 3第 3 章平面机构的结构分析??????????????????????????????????????????????????????????????????? ????????????????????? 12第 4 章平面连杆机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 16第 5 章凸轮机构??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????36第 6 章间歇运动机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 46第7 章螺纹连接与螺旋传动??????????????????????????????????????????????????????????????????? ????????????????????? 48第8 章带传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????60第9 章链传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????73第10 章齿轮传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????80第11章蜗杆传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????112第12 章齿轮系??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????124第13 章机械传动设计???????????????????????????????????????????????????????????????????????????????????????????????????? 131第14 章轴和轴毂连接??????????????????????????????????????????????????????????????????? ????????????????????????????????? 133第15 章轴承??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????138第16 章其他常用零、部件??????????????????????????????????????????????????????????????????? ????????????????????????? 152第17 章机械的平衡与调速??????????????????????????????????????????????????????????????????? ????????????????????????? 156第18 章机械设计CAD 简介??????????????????????????????????????????????????????????????????? ???????????????????????163第1章机械设计概述1.1 机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

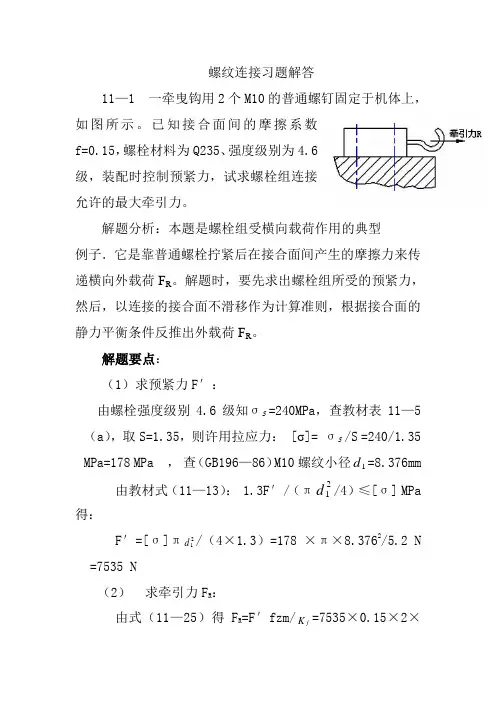

螺纹连接习题解答11—1 一牵曳钩用2个M10的普通螺钉固定于机体上，如图所示。

已知接合面间的摩擦系数f=0.15，螺栓材料为Q235、强度级别为4.6级，装配时控制预紧力，试求螺栓组连接允许的最大牵引力。

解题分析：本题是螺栓组受横向载荷作用的典型例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R。

解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R。

解题要点：（1）求预紧力F′：由螺栓强度级别4.6级知σS =240MPa，查教材表11—5（a），取S=1.35，则许用拉应力： [σ]= σS/S =240/1.35 MPa=178 MPa ，查（GB196—86）M10螺纹小径d1=8.376mm 由教材式（11—13）： 1.3F′/（πd21/4）≤[σ] MPa 得：/（4×1.3）=178 ×π×8.3762/5.2 N F′=[σ]πd21=7535 N（2）求牵引力F R：=7535×0.15×2×由式（11—25）得F R=F′fzm/Kf1/1.2N=1883.8 N （取K=1.2）f11—2 一刚性凸缘联轴器用6个M10的铰制孔用螺栓（螺栓 GB27—88）连接，结构尺寸如图所示。

两半联轴器材料为HT200，螺栓材料为Q235、性能等级5.6级。

试求：（1）该螺栓组连接允许传递的最大转矩T max。

（2）若传递的最大转矩T max不变，改用普通螺栓连接，试计算螺栓直径，并确定其公称长度，写出螺栓标记。

（设两半联轴器间的摩擦系数f=0.16，可靠性系数K f=1.2）。

解题要点：（1）计算螺栓组连接允许传递的最大转矩T max：该铰制孔用精制螺栓连接所能传递转矩大小受螺栓剪切强度和配合面挤压强度的制约。

因此，可先按螺栓剪切强度来计算T max，然后较核配合面挤压强度。

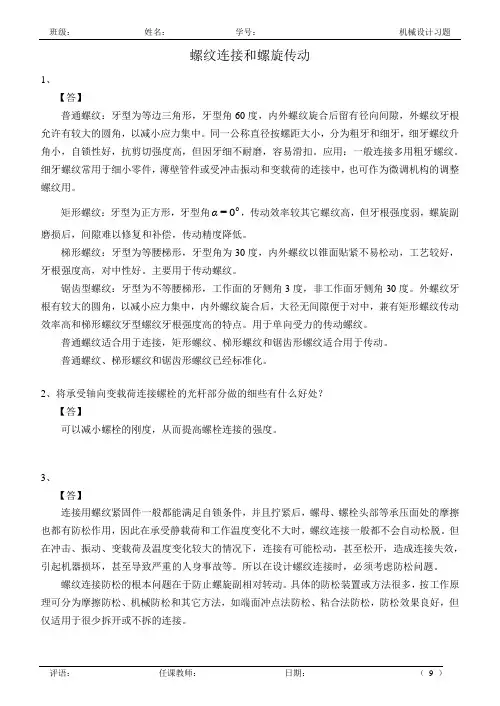

螺纹连接和螺旋传动1、【答】普通螺纹：牙型为等边三角形，牙型角60度，内外螺纹旋合后留有径向间隙，外螺纹牙根允许有较大的圆角，以减小应力集中。

同一公称直径按螺距大小，分为粗牙和细牙，细牙螺纹升角小，自锁性好，抗剪切强度高，但因牙细不耐磨，容易滑扣。

应用：一般连接多用粗牙螺纹。

细牙螺纹常用于细小零件，薄壁管件或受冲击振动和变载荷的连接中，也可作为微调机构的调整螺纹用。

矩形螺纹：牙型为正方形，牙型角 0α，传动效率较其它螺纹高，但牙根强度弱，螺旋副=磨损后，间隙难以修复和补偿，传动精度降低。

梯形螺纹：牙型为等腰梯形，牙型角为30度，内外螺纹以锥面贴紧不易松动，工艺较好，牙根强度高，对中性好。

主要用于传动螺纹。

锯齿型螺纹：牙型为不等腰梯形，工作面的牙侧角3度，非工作面牙侧角30度。

外螺纹牙根有较大的圆角，以减小应力集中，内外螺纹旋合后，大径无间隙便于对中，兼有矩形螺纹传动效率高和梯形螺纹牙型螺纹牙根强度高的特点。

用于单向受力的传动螺纹。

普通螺纹适合用于连接，矩形螺纹、梯形螺纹和锯齿形螺纹适合用于传动。

普通螺纹、梯形螺纹和锯齿形螺纹已经标准化。

2、将承受轴向变载荷连接螺栓的光杆部分做的细些有什么好处？【答】可以减小螺栓的刚度，从而提高螺栓连接的强度。

3、【答】连接用螺纹紧固件一般都能满足自锁条件，并且拧紧后，螺母、螺栓头部等承压面处的摩擦也都有防松作用，因此在承受静载荷和工作温度变化不大时，螺纹连接一般都不会自动松脱。

但在冲击、振动、变载荷及温度变化较大的情况下，连接有可能松动，甚至松开，造成连接失效，引起机器损坏，甚至导致严重的人身事故等。

所以在设计螺纹连接时，必须考虑防松问题。

螺纹连接防松的根本问题在于防止螺旋副相对转动。

具体的防松装置或方法很多，按工作原理可分为摩擦防松、机械防松和其它方法，如端面冲点法防松、粘合法防松，防松效果良好，但仅适用于很少拆开或不拆的连接。

【答】螺纹联接的主要类型有螺栓联接、螺钉联接、双头螺柱联接和紧定螺钉联接四种。

学号：班级：姓名：螺纹联接与螺旋传动一、单项选择题（从给出的A、B、C、D中选一个答案）1普通平键联结的主要用途是使轴与轮毂之间。

A沿轴向固定并传递轴向力B沿轴向可作相对滑动并具有导向作用C沿周向固定并传递转矩D安装与拆卸方便2键的剖面尺寸通常是根据按标准选择。

A 传递转矩的大小B 传递功率的大小C 轮毂的长度D轴的直径3键的长度主要是根据来选择。

A传递转矩的大小B轮毂的长度C轴的直径4 能够构成紧键联结的两种键是。

A 楔键和半圆键B平键和切向键C半圆键和切向键D楔键和切向键5 楔键和，两者的接触面都具有1：100的斜度。

A轴上键槽的底面B轮毂上键槽的底面C键槽的侧面6 楔键联结的主要缺点是。

A键的斜面加工困难B键安装时易损坏C键装入键槽后，在轮毂中产生初应力D轴和轴上的零件对中性差7切向键联结的斜度是做在上。

A轮毂键槽的底面B轴的键槽底面(3)一对键的接触面(4)键的侧面8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。

A 90ºB 120ºC 135ºD 180º9半圆键联结的主要优点是。

A对轴的强度削弱较轻B 键槽的应力集中较小C 工艺性好，安装方便10 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹13 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用14 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

机械设计基础第十五章螺纹连接参考答案第十五章螺纹连接15-12、已知气缸的工作压力在00.5a MP 之间变化。

汽缸内径500mm D =，汽缸盖螺栓数目为16，结合面间采用铜皮石棉垫片。

试计算汽缸盖螺栓直径。

s 22600.50.5109817644613661.5920415340s 3,Q A Q D F P P NFF NF F N F F F N σσ∏∏?===??===''==''=+==b 解：由于气缸盖螺栓连接需满足气密性、强度等要求，并要求具有足够的疲劳强度。

按表选定螺栓强度级别、材料及其主要力学性能如下：6.8级、45钢、=600MPa 、=480MPa.汽缸最大荷载螺栓工作载荷残余锁紧力螺栓最大拉力取安全系数故许用拉1480160312.6mm c 0.8c 153400.8613610431.2153401043124552sMPad mmF N F F Nσσ==≥=='=-?='--==11121012应力：[]=s 螺栓直径查标准确定标准螺栓尺寸：M16内径d =13.835螺栓疲劳轻度校核：相对刚度、选石棉垫片c +c 锁紧力 F =F -c +c 螺栓拉力变化幅 2螺栓危222101d 13.835150.331442455=16.3312150.331a 0.87 1.251192[]17.846[]3 3.90.87 1.251[]316a m u a a m u a a A mm F F MPaA K K MPaS K K K s δδδδεδδεδ-∏?∏==='-=====?=====-1B 险截面积螺栓应力幅螺栓材料疲劳极限=0.32=0.32600=192MP 许用应力幅其中：、、、疲劳强度校核：.330a []17.846a MP MPa σ=∴ 安全15-13、一托架用6个铰制孔用螺栓与钢柱相连接，作用在托架上的外载荷4510Q F N =?。

一、填空题1、 若一零件的应力循环特性r=+0.5，二a =70N/mm 2，则此时 5为210N/ mm 2，二max 为 280 N/mm 2，-口和为 140 N/mm 2。

2、 材料对称循环弯曲疲劳极限 二i =300N/mm 2，循环基数 N °=106， 寿命指数 m=9，当应力循环次数N=105时，材料的弯曲疲劳极限2<1N =387.5N/mm 。

3、 在变应力工况下，机械零件的损坏将是疲劳断裂，这种损坏的断 面包括光滑区和粗糙区。

4、 机械零件常见的失效形式有整体断裂、过大的残余变形、表面破 坏、正常工作条件的破坏。

5、 螺纹的公称直径是指螺纹的_大径_。

6、 粗牙螺纹的定义是 _同一螺纹公称直径下螺距最大的那种规格的螺纹 。

7、 螺纹的升角是指螺纹 中径处的升角，拧紧螺母时效率公式为n 一 tgWtg 「 6)&在螺纹连接中，当两个被连接件之一太厚，不宜制成通孔、采用 普通螺栓连接时，往往采用螺钉—连接或双头螺柱连接。

9、三角形螺纹主要用于 联接，而矩形、梯形和锯齿形螺纹主要用于 传动。

《机械设计》作业一 姓名班级学号成绩机械设计总论及螺纹连接10、螺纹连接常用的防松方法有摩擦防松、机械防松、破坏防松11、螺纹连接的拧紧力矩包括克服螺纹副相对转动的阻力矩和螺母与被联接件支承面间的摩擦阻力矩。

12、计算螺栓强度时用螺栓的小径，分析螺纹的受力时用螺栓的中径。

13、仅承受预紧力的是紧螺栓连接强度计算时，螺栓危险截面上有拉伸和扭转载荷联合作用。

因此，在截面上有拉应力和剪应力。

14、采用经机械加工制成的凸台或沉头座孔做为螺栓与螺母接触的支承面是为了避免螺栓受到偏心载荷。

15、螺栓强度等级标记6.6级，6 6 10=360MPa表示材料的屈服强度；螺母强度等级标记8级，8 100=800MPa S示材料的抗拉强度。

16、对于重要的联接不宜用小于M12-M16的螺栓主要是因为避免预紧时拧断螺栓。

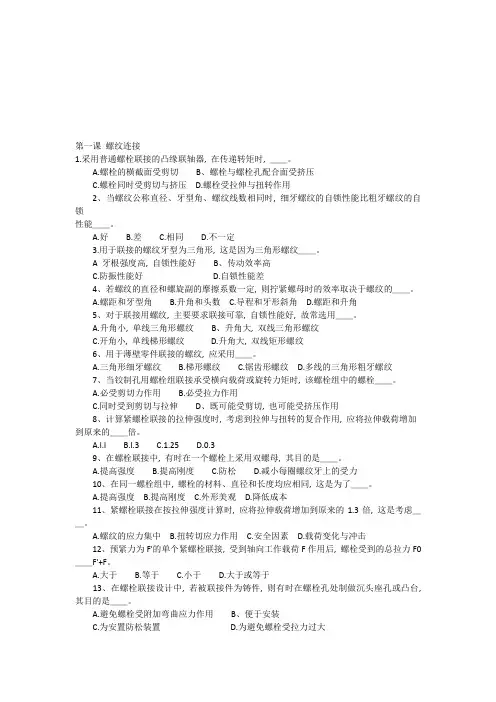

第一课螺纹连接1.采用普通螺栓联接的凸缘联轴器, 在传递转矩时, ＿＿。

A.螺栓的横截面受剪切B、螺栓与螺栓孔配合面受挤压C.螺栓同时受剪切与挤压D.螺栓受拉伸与扭转作用2、当螺纹公称直径、牙型角、螺纹线数相同时, 细牙螺纹的自锁性能比粗牙螺纹的自锁性能＿＿。

A.好B.差C.相同D.不一定3.用于联接的螺纹牙型为三角形, 这是因为三角形螺纹＿＿。

A 牙根强度高, 自锁性能好B、传动效率高C.防振性能好D.自锁性能差4、若螺纹的直径和螺旋副的摩擦系数一定, 则拧紧螺母时的效率取决于螺纹的＿＿。

A.螺距和牙型角B.升角和头数C.导程和牙形斜角D.螺距和升角5、对于联接用螺纹, 主要要求联接可靠, 自锁性能好, 故常选用＿＿。

A.升角小, 单线三角形螺纹B、升角大, 双线三角形螺纹C.开角小, 单线梯形螺纹D.升角大, 双线矩形螺纹6、用于薄壁零件联接的螺纹, 应采用＿＿。

A.三角形细牙螺纹B.梯形螺纹C.锯齿形螺纹D.多线的三角形粗牙螺纹7、当铰制孔用螺栓组联接承受横向载荷或旋转力矩时, 该螺栓组中的螺栓＿＿。

A.必受剪切力作用B.必受拉力作用C.同时受到剪切与拉伸D、既可能受剪切, 也可能受挤压作用8、计算紧螺栓联接的拉伸强度时, 考虑到拉伸与扭转的复合作用, 应将拉伸载荷增加到原来的＿＿倍。

A.l.lB.l.3C.1.25D.0.39、在螺栓联接中, 有时在一个螺栓上采用双螺母, 其目的是＿＿。

A.提高强度B.提高刚度C.防松D.减小每圈螺纹牙上的受力10、在同一螺栓组中, 螺栓的材料、直径和长度均应相同, 这是为了＿＿。

A.提高强度B.提高刚度C.外形美观D.降低成本11、紧螺栓联接在按拉伸强度计算时, 应将拉伸载荷增加到原来的1.3倍, 这是考虑＿＿。

A.螺纹的应力集中B.扭转切应力作用C.安全因素D.载荷变化与冲击12、预紧力为F'的单个紧螺栓联接, 受到轴向工作载荷F作用后, 螺栓受到的总拉力F0＿＿F'+F。

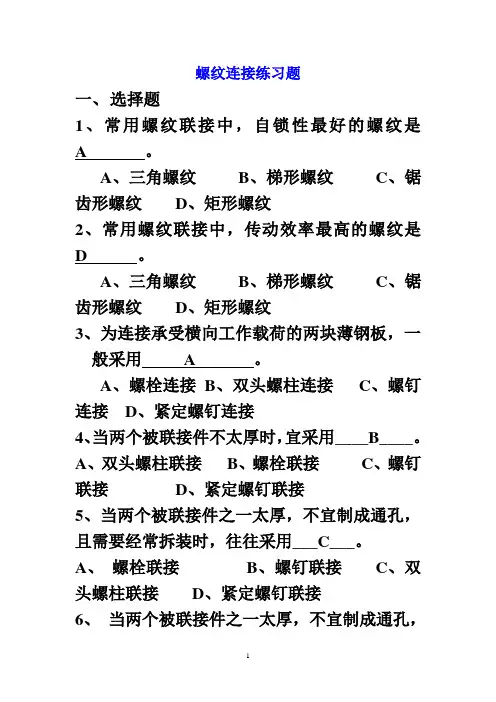

螺纹连接练习题一、选择题1、常用螺纹联接中，自锁性最好的螺纹是A 。

A、三角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹2、常用螺纹联接中，传动效率最高的螺纹是D 。

A、三角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹3、为连接承受横向工作载荷的两块薄钢板，一般采用 A 。

A、螺栓连接B、双头螺柱连接C、螺钉连接D、紧定螺钉连接4、当两个被联接件不太厚时，宜采用____B____。

A、双头螺柱联接B、螺栓联接C、螺钉联接D、紧定螺钉联接5、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用___C___。

A、螺栓联接B、螺钉联接C、双头螺柱联接D、紧定螺钉联接6、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用___B___。

A、螺栓联接B、螺钉联接C、双头螺柱联接D、紧定螺钉联接7、在拧紧螺栓联接时，控制拧紧力矩有很多方法，例如____C_____。

A、增加拧紧力B、增加扳手力臂C、使用指针式扭力扳手或定力矩扳手8、螺纹联接防松的根本问题在于____C____。

A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度9、螺纹联接预紧的目的之一是____A____。

A、增强联接的可靠性和紧密性B、增加被联接件的刚性C、减小螺栓的刚性10、.常见的连接螺纹是____C_____。

CA.左旋单线B.右旋双线C.右旋单线D.左旋双线11、用于连接的螺纹牙型为三角形，这是因为三角形螺纹 A 。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12、标注螺纹时___A___。

A.右旋螺纹不必注明B.左旋螺纹不必注明C.左、右旋螺纹都必须注明D.左、右旋螺纹都不必注明13、管螺纹的公称直径是指___D___。

DA.螺纹的外径B.螺纹的内径C.螺纹的中径D.管子的内径14、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能A 。

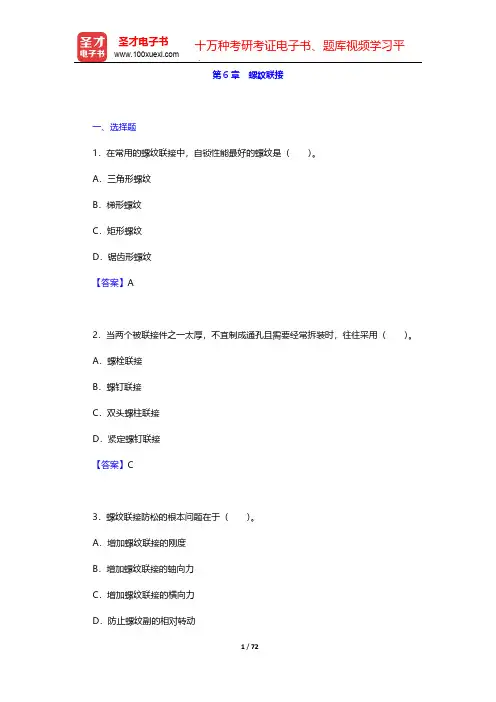

第6章　螺纹联接一、选择题1．在常用的螺纹联接中，自锁性能最好的螺纹是（）。

A．三角形螺纹B．梯形螺纹C．矩形螺纹D．锯齿形螺纹【答案】A2．当两个被联接件之一太厚，不宜制成通孔且需要经常拆装时，往往采用（）。

A．螺栓联接B．螺钉联接C．双头螺柱联接D．紧定螺钉联接【答案】C3．螺纹联接防松的根本问题在于（）。

A．增加螺纹联接的刚度B．增加螺纹联接的轴向力C．增加螺纹联接的横向力D．防止螺纹副的相对转动二、填空题1．三角形螺纹的牙型角α=______，适用于______。

而梯形螺纹的牙型角α=______，适用于______。

【答案】60°；连接；30°；传动2．螺旋副的自锁条件是______。

【答案】螺旋升角小于当量摩擦角3．螺纹连接防松的实质是______。

【答案】防止螺纹副相对转动4．受轴向工作载荷F的紧螺栓连接，螺栓所受的总拉力Q等于______和______之和。

【答案】剩余预紧力；工作拉力5．承受横向工作载荷的普通螺栓连接，螺栓受______应力和______应力作用，可能发生的失效形式是______。

【答案】拉；扭剪；断裂（拉断或扭断）6．承受横向工作载荷的铰制孔螺栓连接，靠螺栓受______和______来传递载荷，可能【答案】剪切；挤压；螺杆被剪断；工作面被压溃7．若螺纹的直径和螺纹副的摩擦因数一定，则拧紧螺母时的效率取决于螺纹的______和______。

【答案】线数升角8．在螺栓连接中，当螺栓轴线与被连接件支承面不垂直时，螺栓中将产生附加______应力，而避免其发生的常用措施是采用______和______作支承面。

【答案】弯曲凸台；沉头座9．螺纹连接的防松，按其防松原理分为______防松、______防松和______防松。

【答案】摩擦；机械；破坏螺纹副关系10．______螺纹主要用于联接，而______螺纹主要用于传动。

【答案】三角；矩形、梯形和锯齿形11．螺纹的______亦称为公称直径；在强度计算中常用作危险剖面的计算直径是螺纹的______。

第十五章 轴一、选择题15—1按所受载荷的性质分类，车床的主轴是 A ，自行车的前轴是 B ，连接汽车变速箱与后桥，以传递动力的轴是 C 。

A 转动心轴B 固定心轴C 传动轴D 转轴 15—2 为了提高轴的刚度，措施 B 是无效的。

A 加大阶梯轴个部分直径 B 碳钢改为合金钢 C 改变轴承之间的距离 D 改变轴上零件位置15—3 轴上安装有过盈联接零件时，应力集中将发生在 B 。

A 轮毂中间部位B 沿轮毂两端部位C 距离轮毂端部为1/3轮毂长度处 15—4 轴直径计算公式3nPC d ≥， C 。

A 只考虑了轴的弯曲疲劳强度 B 考虑了弯曲、扭转应力的合成 C 只考虑了扭转应力D 考虑了轴的扭转刚度15—5 轴的强度计算公式22)(T M M e α+=中，α是 C 。

A 弯矩化为当量转矩的转化系数B 转矩转化成当量弯矩的转化系数C 考虑弯曲应力和扭转切应力的循环性质不同的校正系数D 强度理论的要求 15—6 轴的安全系数校核计算，应按 D 计算。

A 弯矩最大的一个截面B 弯矩和扭矩都是最大的一个截面C 应力集中最大的一个截面D 设计者认为可能不安全的一个或几个截面 15—7 轴的安全系数校核计算中，在确定许用安全系数S 时,不必考虑 A 。

A 轴的应力集中B 材料质地是否均匀C 载荷计算的精确度D 轴的重要性 15—8 对轴上零件作轴向固定，当双向轴向力都很大时，宜采用 C 。

A 过盈配合B 用紧定螺钉固定的挡圈C 轴肩—套筒D 轴肩—弹性挡圈 15—9 对轴进行表面强化处理，可以提高轴的 C 。

A 静强度B 刚度C 疲劳强度D 耐冲击性能 15—10 如阶梯轴的过渡圆角半径为r ，轴肩高度为h,上面安装一个齿轮，齿轮孔倒角为C 45°,则要求 A 。

A r<C<hB r=C=hC r>C>hD C<r<h 15—11在下列轴上轴向定位零件中， B 定位方式不产生应力集中。

机械设计习题与参考答案习题与参考答案一、单项选择题1 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定 2 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定，则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角 4 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用。

A. 升角小，单线三角形螺纹 B. 升角大，双线三角形螺纹 C. 升角小，单线梯形螺纹 D. 升角大，双线矩形螺纹 5 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用 B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用7 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

A. B. C. D. 8 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。

A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副 10 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。

A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力 11 在同一螺栓组中，螺栓的材料、直径和长度均应相同，这是为了。

A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本112 螺栓的材料性能等级标成级，其数字代表。

高职《机械设计基础》螺纹联接与螺旋传动习题含答案机械设计基础学号：班级：姓名：螺纹联接与螺旋传动一、单项选择题 1 普通平键联结的主要用途是使轴与轮毂之间。

A 沿轴向固定并传递轴向力B 沿轴向可作相对滑动并具有导向作用C 沿周向固定并传递转矩D 安装与拆卸方便2 键的剖面尺寸通常是根据按标准选择。

A 传递转矩的大小B 传递功率的大小C 轮毂的长度D 轴的直径3 键的长度主要是根据来选择。

A 传递转矩的大小B 轮毂的长度C 轴的直径4 能够构成紧键联结的两种键是。

A 楔键和半圆键B 平键和切向键C 半圆键和切向键D 楔键和切向键5 楔键和，两者的接触面都具有1：100的斜度。

A 轴上键槽的底面B 轮毂上键槽的底面C 键槽的侧面6 楔键联结的主要缺点是。

A 键的斜面加工困难B 键安装时易损坏C 键装入键槽后，在轮毂中产生初应力D 轴和轴上的零件对中性差7 切向键联结的斜度是做在上。

A轮毂键槽的底面 B 轴的键槽底面 (3)一对键的接触面(4)键的侧面8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。

A 90oB 120oC 135oD 180o9 半圆键联结的主要优点是。

A 对轴的强度削弱较轻B 键槽的应力集中较小C 工艺性好，安装方便10 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A. 好B. 差C. 相同D. 不一定11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12 用于薄壁零件连接的螺纹，应采用。

A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹13 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用1机械设计基础14 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

15—4 一牵曳钩用2个M10的普通螺钉固定于机体上，如图所示。

已知接合面间的摩擦系数f=0.15，螺栓材料为Q235、强度级别为4.6级，装配时控制预紧力，试求螺栓组连接允许的最大牵引力。

解题分析：本题是螺栓组受横向载荷作用的典型例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R 。

解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R 。

题15—4图解题要点：（1）求预紧力F ′：由螺栓强度级别4.6级知σS =240MPa ，查教材表11—5（a ），取S=1.35，则许用拉应力： [σ]= σS /S =240/1.35 MPa=178 MPa ， 查（GB196—86）M10螺纹小径d 1=8.376mm由教材式（11—13）： 1.3F ′/（πd 21/4）≤[σ] MPa 得：F ′=[σ]πd 21/（4×1.3）=178 ×π×8.3762/5.2 N =7535 N （2） 求牵引力F R ：由式（11—25）得F R =F ′fzm/K f =7535×0.15×2×1/1.2N=1883.8 N （取K f =1.2）分析与思考：（1）常用螺纹按牙型分为哪几种？各有何特点？各适用于什么场合？连接螺纹用什么牙型？传动螺纹主要用哪些牙型？为什么？答：根据牙型，螺纹可以分为三角形、矩形、梯形、锯齿形等。

选用时要根据螺纹连接的工作要求，主要从螺纹连接的效率和自锁条件两个方面考虑，结合各种螺纹的牙形特点。

例如三角形螺纹，由于它的牙形角α较大，当量摩擦角υρ也较大（βρυυcos arctan arctan ff ==），分析螺纹的效率()υρη+ψψ=tan tan 和自锁条件 Ψυρ≤，可知三角形螺纹效率较低，但自锁条件较好，因此用于连接。

螺纹联接及螺旋传动一、选择题1 在常用的螺旋传动中，传动效率最高的螺纹是__________。

（1）三角形螺纹 （2）梯形螺纹 （3）锯齿形螺纹 （4）矩形螺纹2 在常用的螺纹联接中，自锁性能最好的螺纹是__________。

（1）三角形螺纹 （2）梯形螺纹 （3）锯齿形螺纹 （4）矩形螺纹3 当两个被联接件不太厚时，宜采用__________。

（1）双头螺柱联接 （2）螺栓联接 （3）螺钉联接 （4）紧定螺钉联接4 当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用__________。

（1）螺栓联接 （2）螺钉联接 （3）双头螺柱联接 （4）紧定螺钉联接5 当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用__________。

（1）螺栓联接 （2）螺钉联接 （3）双头螺柱联接 （4）紧定螺钉联接6 普通螺纹的牙型角α为60o ，当摩擦系数μ＝0.10时，则该螺纹副的当量摩擦系数μv ＝__________。

（1）0.105 （2）0.115 （3）0.1115 （4）0.1047 在拧紧螺栓联接时，控制拧紧力矩有很大方法，例如__________。

（1）增加拧紧力 （2）增加扳手力臂 （3）使用测力矩扳手或定力矩扳手8 螺纹联接防松的根本问题在于__________。

（1）增加螺纹联接的轴向力 （2）增加螺纹联接的横向力（3）防止螺纹副的相对转动 （4）增加螺纹联接的刚度9 螺纹联接预紧的目的之一是__________。

（1）增强联接的可靠性和紧密性 （2）增加被联接件的刚性（3）减小螺栓的刚性10 承受预紧力F ′的紧螺栓联接在受工作拉力F 时，剩余预紧力为F ″，其螺栓所受的总拉力F 0为__________。

（1）'+=F F F 0 （2）"+=F F F 0（3）"'=F F F ＋0 （4）F C C C F F mb b ++=0 11 承受预紧力和轴向变载荷的紧螺栓联接，当其螺栓的总拉力F 0的最大值和被联接件的刚度C m 不变时，螺栓的刚度C b 愈小，则__________。

螺纹联接（25题）1．一厚度δ=12mm的钢板用4个螺栓固连在厚度δ=30mm的铸铁支架上，螺栓的布置有1（a）、（b）两种方案，如图所示。

已知：螺栓材料为Q235，[σ]=95MPa、[τ]=96MPa，钢板[σ]P=320MPa，铸铁[σ]P1=180MPa，接合面间摩擦系数f=0.15，可靠性系数K f =1.2，载荷FΣ=12000N，尺寸l=400mm，a=100mm。

托架螺栓组联接（1）试比较哪种螺栓布置方案合理？（2）按照螺栓布置合理方案，分别确定采用普通螺栓连接和铰制孔用螺栓连接时的螺栓直径。

解题分析：本题是螺栓组连接受横向载荷和旋转力矩共同作用的典型例子。

解题时，首先要将作用于钢板上的外载荷FΣ向螺栓组连接的接合面形心简化，得出该螺栓组连接受横向载荷FΣ和旋转力矩T两种简单载荷作用的结论。

然后将这两种简单载荷分配给各个螺栓，找出受力最大的螺栓，并把该螺栓承受的横向载荷用矢量叠架原理求出合成载荷。

在外载荷与螺栓数目一定的条件下，对不同的螺栓布置方案，受力最大的螺栓所承受的载荷是不同的，显然使受力最大的螺栓承受较小的载荷是比较合理的螺栓布置方案。

若螺栓组采用铰制孔用螺栓连接，则靠螺栓光杆部分受剪切和配合面间受挤压来传递横向载荷，其设计准则是保证螺栓的剪切强度和连接的挤压强度，可按相应的强度条件式，计算受力最大螺栓危险剖面的直径。

若螺栓组采用普通螺栓连接，则靠拧紧螺母使被连接件接合面间产生足够的摩擦力来传递横向载荷。

在此情况下，应先按受力最大螺栓承受的横向载荷，求出螺栓所需的紧力；然后用只受预紧力作用的紧螺栓连接，受拉强度条件式计算螺栓危险剖面的直径d1；最后根据d1查标准选取螺栓直径d，并根据被连接件厚度、螺母及垫圈厚度确定螺栓的标准长度。

解题要点：1．螺栓组连接受力分析（1）将载荷简化将载荷F Σ向螺栓组连接的接合面形心O 点简化，得一横向载荷F Σ=12000N 和一旋转力矩T=F Σl =12000×400=4.8×106N ·mm （图解一）。

机械设计-连接部分测试题一、填空：1、按照联接类型不同，常用的不可拆卸联接类型分为焊接、铆接、粘接和过盈量大的配合。

2、按照螺纹牙型不同，常见的螺纹分为三角螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹等。

其中三角螺纹主要用于联接，梯形螺纹主要用于传动。

3、根据螺纹联接防松原理的不同，它可分为摩擦防松和机械防松。

螺纹联接的防松，其根本问题在于防止螺纹副转动。

4、对于螺纹联接，当两被联接件中其一较厚不能使用螺栓时，则应用双头螺柱联接或螺钉联接，其中经常拆卸时选用双头螺柱联接。

5、普通螺栓联接中螺栓所受的力为轴向（拉）力，而铰制孔螺栓联接中螺栓所受的力为轴向和剪切力。

6、在振动、冲击或变载荷作用下的螺栓联接，应采用防松装置，以保证联接的可靠。

7、在螺纹中，单线螺纹主要用于联接，其原因是自锁，多线螺纹用于传动，其原因是效率高。

8、在螺纹联接中，被联接上应加工出凸台或沉头座，这主要是为了避免螺纹产生附加弯曲应力。

楔键的工作面是上下面，而半圆键的工作面是（两）侧面。

平键的工作面是（两）侧面。

9、花键联接由内花键和外花键组成。

10、根据采用的标准制度不同，螺纹分为米制和英制，我国除管螺纹外，一般都采用米制螺纹。

圆柱普通螺纹的公称直径是指大径，强度计算多用螺纹的（）径。

圆柱普通螺纹的牙型角为 60 度，管螺纹的牙型角为（）度。

二、判断：1、销联接属可拆卸联接的一种。

（√）2、键联接用在轴和轴上支承零件相联接的场合。

（√）3、半圆键是平键中的一种。

（×）4、焊接是一种不可以拆卸的联接。

（√）5、铆接是一种可以拆卸的联接。

（×）一般联接多用细牙螺纹。

（×）6、圆柱普通螺纹的公称直径就是螺纹的最大直径。

（√）7、管螺纹是用于管件联接的一种螺纹。

（√）8、三角形螺纹主要用于传动。

（×）9、梯形螺纹主要用于联接。

（×）10、金属切削机床上丝杠的螺纹通常都是采用三角螺纹。

（×）11、双头螺柱联接适用于被联接件厚度不大的联接。

15—4 一牵曳钩用2个M10的普通螺钉固定于机体上，如图所示。

已知接合面间的摩擦系数f=0.15，螺栓材料为Q235、强度级别为4.6级，装配时控制预紧力，试求螺栓组连接允许的最大牵引力。

解题分析：本题是螺栓组受横向载荷作用的典型例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R 。

解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R 。

题15—4图解题要点：（1）求预紧力F ′：由螺栓强度级别4.6级知σS =240MPa ，查教材表11—5（a ），取S=1.35，则许用拉应力： [σ]= σS /S =240/1.35 MPa=178 MPa ， 查（GB196—86）M10螺纹小径d 1=8.376mm由教材式（11—13）： 1.3F ′/（πd 21/4）≤[σ] MPa 得：F ′=[σ]πd 21/（4×1.3）=178 ×π×8.3762/5.2 N =7535 N （2） 求牵引力F R ：由式（11—25）得F R =F ′fzm/K f =7535×0.15×2×1/1.2N=1883.8 N （取K f =1.2）分析与思考：（1）常用螺纹按牙型分为哪几种？各有何特点？各适用于什么场合？连接螺纹用什么牙型？传动螺纹主要用哪些牙型？为什么？答：根据牙型，螺纹可以分为三角形、矩形、梯形、锯齿形等。

选用时要根据螺纹连接的工作要求，主要从螺纹连接的效率和自锁条件两个方面考虑，结合各种螺纹的牙形特点。

例如三角形螺纹，由于它的牙形角α较大，当量摩擦角υρ也较大（βρυυcos arctan arctan ff ==），分析螺纹的效率()υρη+ψψ=tan tan 和自锁条件 Ψυρ≤，可知三角形螺纹效率较低，但自锁条件较好，因此用于连接。

机械设计基础课后习题答案第三版课后答案(1-18章全) 完整版机械设计基础课后习题答案第三版高等教育出版社目录第1章机械设计概述1第2章摩擦、磨损及润滑概述 3第3章平面机构的结构分析12第4章平面连杆机构16第5章凸轮机构 36第6章间歇运动机构46第7章螺纹连接与螺旋传动48第8章带传动60第9章链传动73第10章齿轮传动80第11章蜗杆传动112第12章齿轮系124第13章机械传动设计131第14章轴和轴毂连接133第15章轴承138第16章其他常用零、部件152第17章机械的平衡与调速156第18章机械设计CAD简介163机械设计概述机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

2.方案设计在满足设计任务书中设计具体要求的前提下,由设计人员构思出多种可行方案并进行分析比较,从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。

3.技术设计完成总体设计、部件设计、零件设计等。

4.制造及试验制造出样机、试用、修改、鉴定。

常见的失效形式有哪几种?答:断裂,过量变形,表面失效,破坏正常工作条件引起的失效等几种。

什么叫工作能力?计算准则是如何得出的?答:工作能力为指零件在一定的工作条件下抵抗可能出现的失效的能力。

对于载荷而言称为承载能力。

根据不同的失效原因建立起来的工作能力判定条件。

标准化的重要意义是什么?答:标准化的重要意义可使零件、部件的种类减少,简化生产管理过程,降低成本,保证产品的质量,缩短生产周期。

第2章摩擦、磨损及润滑概述按摩擦副表面间的润滑状态,摩擦可分为哪几类?各有何特点?答:摩擦副可分为四类:干摩擦、液体摩擦、边界摩擦和混合摩擦。

干摩擦的特点是两物体间无任何润滑剂和保护膜,摩擦系数及摩擦阻力最大,磨损最严重,在接触区内出现了粘着和梨刨现象。

液体摩擦的特点是两摩擦表面不直接接触,被液体油膜完全隔开,摩擦系数极小,摩擦是在液体的分子间进行的,称为液体润滑。
