机械设计螺纹连接习题课

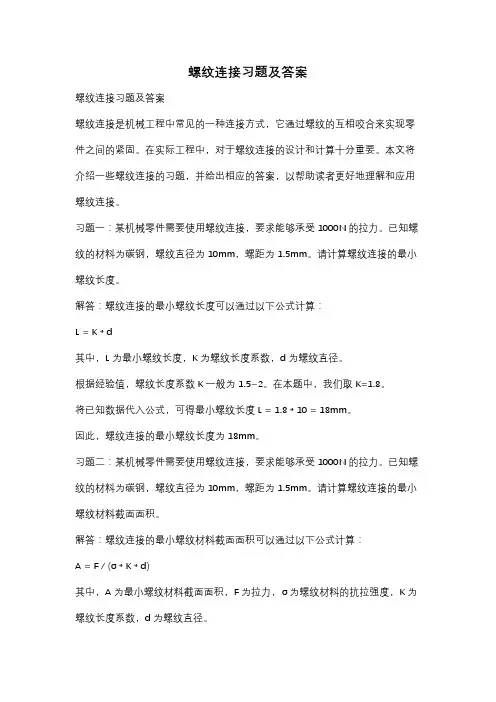

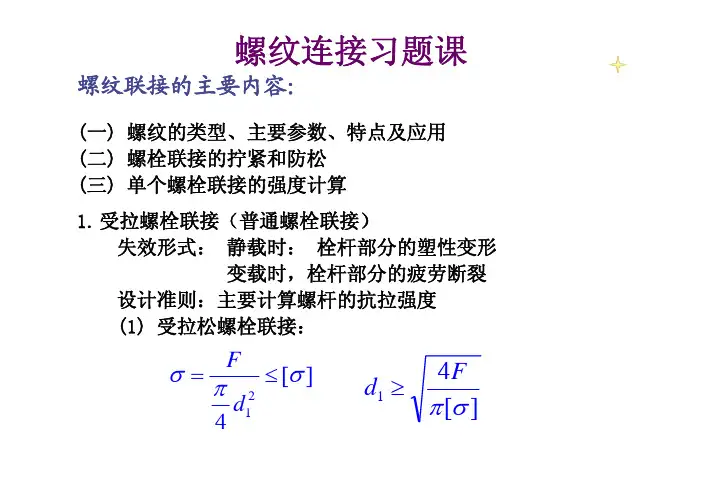

螺纹连接习题及答案螺纹连接习题及答案螺纹连接是机械工程中常见的一种连接方式，它通过螺纹的互相咬合来实现零件之间的紧固。

在实际工程中，对于螺纹连接的设计和计算十分重要。

本文将介绍一些螺纹连接的习题，并给出相应的答案，以帮助读者更好地理解和应用螺纹连接。

习题一：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。

已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。

请计算螺纹连接的最小螺纹长度。

解答：螺纹连接的最小螺纹长度可以通过以下公式计算：L = K * d其中，L为最小螺纹长度，K为螺纹长度系数，d为螺纹直径。

根据经验值，螺纹长度系数K一般为1.5~2。

在本题中，我们取K=1.8。

将已知数据代入公式，可得最小螺纹长度L = 1.8 * 10 = 18mm。

因此，螺纹连接的最小螺纹长度为18mm。

习题二：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。

已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。

请计算螺纹连接的最小螺纹材料截面面积。

解答：螺纹连接的最小螺纹材料截面面积可以通过以下公式计算：A = F / (σ * K * d)其中，A为最小螺纹材料截面面积，F为拉力，σ为螺纹材料的抗拉强度，K为螺纹长度系数，d为螺纹直径。

根据材料性质表，碳钢的抗拉强度σ一般为400MPa。

将已知数据代入公式，可得最小螺纹材料截面面积A = 1000 / (400 * 1.8 * 10)≈ 0.14mm²。

因此，螺纹连接的最小螺纹材料截面面积为0.14mm²。

习题三：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。

已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。

请计算螺纹连接的最小螺纹剪切面积。

解答：螺纹连接的最小螺纹剪切面积可以通过以下公式计算：A_s = F / (τ * K * d)其中，A_s为最小螺纹剪切面积，F为拉力，τ为螺纹材料的抗剪强度，K为螺纹长度系数，d为螺纹直径。

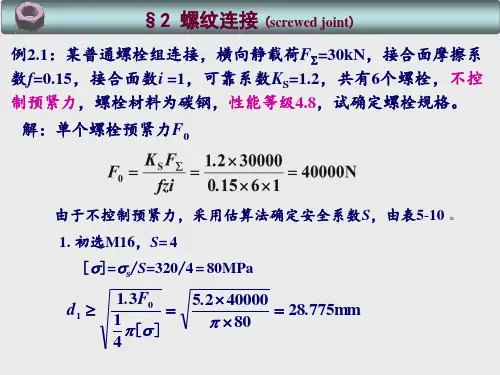

15—4 一牵曳钩用2个M10的普通螺钉固定于机体上，如图所示.已知接合面间的摩擦系数f=0.15，螺栓材料为Q235、强度级别为4.6级，装配时控制预紧力，试求螺栓组连接允许的最大牵引力。

解题分析:本题是螺栓组受横向载荷作用的典型例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R 。

解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R 。

题15—4图解题要点：(1)求预紧力F ′：由螺栓强度级别4.6级知σS =240MPa,查教材表11-5（a ），取S=1.35，则许用拉应力： ［σ]= σS /S =240/1。

35 MPa=178 MPa ， 查（GB196—86）M10螺纹小径d 1=8.376mm由教材式(11—13）： 1.3F ′/（πd 21/4）≤[σ] MPa 得:F ′=[σ]πd 21/（4×1.3）=178 ×π×8。

3762/5.2 N =7535 N （2） 求牵引力F R :由式（11—25）得F R =F ′fzm/K f =7535×0。

15×2×1/1.2N=1883。

8 N (取K f =1。

2)分析与思考：（1）常用螺纹按牙型分为哪几种?各有何特点?各适用于什么场合?连接螺纹用什么牙型？传动螺纹主要用哪些牙型？为什么？答：根据牙型，螺纹可以分为三角形、矩形、梯形、锯齿形等。

选用时要根据螺纹连接的工作要求，主要从螺纹连接的效率和自锁条件两个方面考虑，结合各种螺纹的牙形特点。

例如三角形螺纹，由于它的牙形角α较大，当量摩擦角υρ也较大（βρυυcos arctan arctan ff ==），分析螺纹的效率()υρη+ψψ=tan tan 和自锁条件 Ψυρ≤,可知三角形螺纹效率较低,但自锁条件较好，因此用于连接。

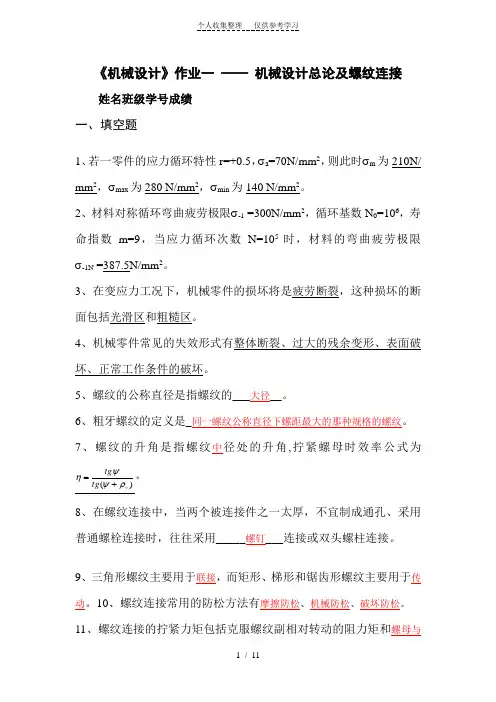

《机械设计》作业一 —— 机械设计总论及螺纹连接姓名班级学号成绩一、填空题1、若一零件的应力循环特性r=+0.5，σa =70N/mm 2，则此时σm 为210N/ mm 2，σmax 为280 N/mm 2，σmin 为140 N/mm 2。

2、材料对称循环弯曲疲劳极限σ-1 =300N/mm 2，循环基数N 0=106，寿命指数m=9，当应力循环次数N=105时，材料的弯曲疲劳极限 σ-1N =387.5N/mm 2。

3、在变应力工况下，机械零件的损坏将是疲劳断裂，这种损坏的断面包括光滑区和粗糙区。

4、机械零件常见的失效形式有整体断裂、过大的残余变形、表面破坏、正常工作条件的破坏。

5、螺纹的公称直径是指螺纹的___大径__。

6、粗牙螺纹的定义是_同一螺纹公称直径下螺距最大的那种规格的螺纹。

7、螺纹的升角是指螺纹中径处的升角,拧紧螺母时效率公式为)(v tg tg ρψψη+=。

8、在螺纹连接中，当两个被连接件之一太厚，不宜制成通孔、采用普通螺栓连接时，往往采用_____螺钉___连接或双头螺柱连接。

9、三角形螺纹主要用于联接，而矩形、梯形和锯齿形螺纹主要用于传动。

10、螺纹连接常用的防松方法有摩擦防松、机械防松、破坏防松。

11、螺纹连接的拧紧力矩包括克服螺纹副相对转动的阻力矩和螺母与被联接件支承面间的摩擦阻力矩。

12、计算螺栓强度时用螺栓的小径，分析螺纹的受力时用螺栓的中径。

13、仅承受预紧力的是紧螺栓连接强度计算时，螺栓危险截面上有拉伸和扭转载荷联合作用。

因此，在截面上有拉应力和剪应力。

14、采用经机械加工制成的凸台或沉头座孔做为螺栓与螺母接触的支承面是为了避免螺栓受到偏心载荷。

15、螺栓强度等级标记6.6级，6⨯6⨯10=360MPa表示材料的屈服强度；螺母强度等级标记8级，8⨯100=800MPa表示材料的抗拉强度。

16、对于重要的联接不宜用小于M12-M16的螺栓主要是因为避免预紧时拧断螺栓。

10.1图所示起重卷筒与大齿轮间用双头螺柱连接，起重钢索拉力F Q =50KN ，卷筒直径D =400mm ，8个螺柱均匀分布在直径D 0=500mm 的圆周上，螺栓性能等级4.6级，接合面摩擦因子f =0.12，可靠度系数k f =1.2。

试确定双头螺柱的直径。

题10-1图解：1.计算旋转力矩Tmm N D Q T ⋅=⨯=⋅=71024005000022.计算螺栓所需要的预紧力F '由T K D F zf s ='2得02zfD T K F s ='所以mmN F ⋅=⨯⨯⨯⨯='500050012.08102.1273.确定螺栓直径][3.141σπF d '⨯≥mmd 768.2810050003.141=⨯⨯⨯≥π查GB196—1981，取M30。

10.2图所示气缸盖连接中，已知气缸内压力p 在0～2MPa 之间变化，气缸内径D =500mm ，螺栓分布在直径D 0=650mm 的圆周上，为保证气密性要求，剩余预紧力F ’0=1.8F。

试设计此螺栓组连接。

题10.2图解：设取螺栓数目Z=16或24则单个螺栓所受的轴向工作载荷F 为：单个螺栓所受的总拉力F 2为：所需的螺栓直径d 1：N ..Z D pF N ..Z D pF 17163542445001432425245311645001432422(24)22(16)=⨯⨯⨯===⨯⨯⨯==ππN...F .F F .F F F N ...F .F F .F F F 6745791171635482828156868725245318282811(24)212(16)=⨯==+=+==⨯==+=+=[][][]mm...F .d mm...F .d d F .1385251206745791314314788301205686873143144312(24)12(16)1212=⨯⨯⨯=⨯≥=⨯⨯⨯=⨯≥≤⨯=πσππσπσπσ查表校核螺栓间距t校核应力幅σa ：确定螺栓的数目和尺寸:查表10.3图所示凸缘联轴器，用六个普通螺栓连接，螺栓分布在mm D 100=的圆周上，接合面摩擦系数f =0.16，可靠度系数 1.2f K =，若联轴器传递扭矩为m N .150，试求螺栓螺纹小径。

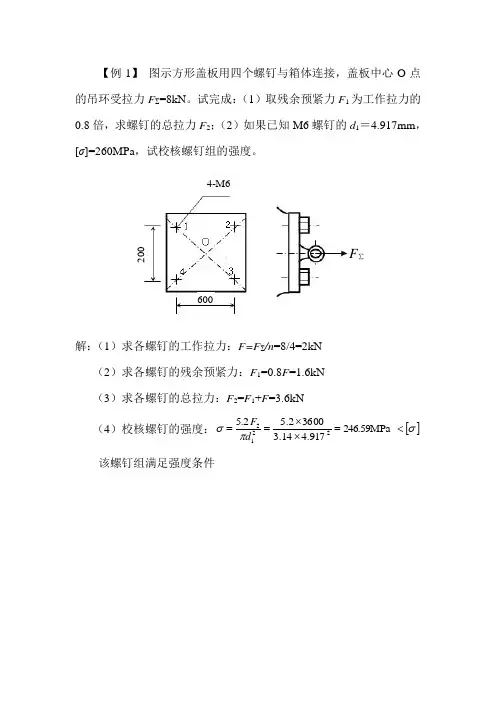

【例1】 图示方形盖板用四个螺钉与箱体连接，盖板中心O 点的吊环受拉力F Σ=8kN 。

试完成：（1）取残余预紧力F 1为工作拉力的0.8倍，求螺钉的总拉力F 2；（2）如果已知M6螺钉的d 1＝4.917mm ，[σ]=260MPa ，试校核螺钉组的强度。

F ∑ 4-M6200 600解：（1）求各螺钉的工作拉力：F=F Σ/n =8/4=2kN（2）求各螺钉的残余预紧力：F 1=0.8F =1.6kN（3）求各螺钉的总拉力：F 2=F 1+F =3.6kN（4）校核螺钉的强度：[]σπσ<=⨯⨯==246.59MPa 917.414.300362.55.22212d F 该螺钉组满足强度条件【例2】 如图所示，两根梁用8个5.6级普通螺栓与两块钢盖板相联接。

梁受到拉力F =32kN ，摩擦系数f =0.2，安全系数S =1.5，防滑系数K S =1.2，控制预紧力，试确定所需螺栓的小径。

F F解：（1）求螺栓的预紧力：N 24000242.0320002.10=⨯⨯⨯=≥fzi F K F s （2）求螺栓的许用拉应力 屈服极限：MPa s 3001006.05=⨯⨯=σ许用拉应力：[]200MPa 5.1/300/===S S σσ（3）求螺栓的小径[]mm 1.1420014.3240002.52.501=⨯⨯=≥σπF d【例3】 起重卷筒与大齿轮用6个普通螺栓连接在一起，如图所示。

已知卷筒直径D =600mm ，螺栓分布圆直径D 0=800mm ，接合面间的摩擦系数f =0.15，防滑系数K s =1.2，起重钢索拉力Q =40kN ，螺栓材料的许用拉应力[σ]=80Mpa ，试求螺栓小径。

解：（1）求起重卷筒传递的扭矩：T =QD /2=40000×600/2=1.2×106 N.mm（2）求预紧力：N 4000400615.0102.12.16s 0=⨯⨯⨯⨯=≥fzr T K F （3）求螺栓直径：[]mm 1.912014.340002.52.501=⨯⨯=≥σπF d Q D 0D。
