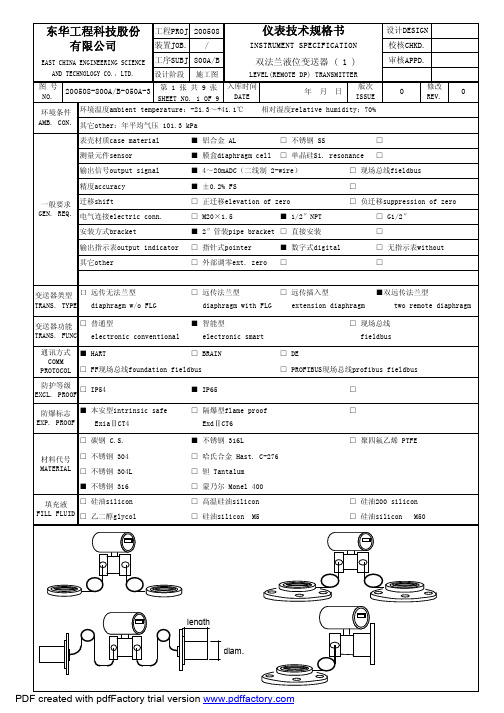

工程PROJ.设计DESIGN 装置JOB.校核CHKD.版次ISSUE 0工序SUBJ.审核APPD.修改REV.设计阶段A 10503800400.55A 10503800400.55B10501600400.5500LIT-104V-0B05液位ADA+PDS0～16.464200508-800B-040B-2V-0B0500LIT-102T-0B01B 液位ADA+PDS 0～39.102200508-800B-040B-1T-0B01B P&ID设 备 号EQUIP. NO.00LIT-101T-0B01A 液位ADA+PDS 0～39.102200508-800B-040B-1T-0B01A 最大静压MAXPRES.【MPa 】填充液密度FI. DEN.【kg/m3】迁移量SHIFT 【kPa 】测量范围MEAS. RANGE 【kPa 】上层密度UP DEN.【kg/m3】下层密度DW DEN.【kg/m3】法兰间距FLG DIST.【mm 】温度TEMP.【℃】位 号 TAG NO.型式TYPE 用 途 SERVICE 介 质MEDIUM EAST CHINA ENGINEERING SCIENCE800A/B双法兰液位变送器 ( 3 )AND TECHNOLOGY CO.，LTD.施工图LEVEL(REMOTE DP) TRANSMITTER图 号 NO.SHEET NO. 3 OF 9200508-800A/B-050A-3第 3 页 共 9 页入库时间DATE年 月 日INSTRUMENT SPECIFICATION仪表技术规格书东华工程科技股份200508有限公司/PDF created with pdfFactory trial version 工程PROJ.设计DESIGN 装置JOB.校核CHKD.版次ISSUE 0工序SUBJ.审核APPD.修改REV.设计阶段A891L=48501172.2P&ID设 备 号EQUIP. NO.02LIT-041T-201液位工艺水0～42.349200508-802-040B-4T-201/不锈钢最大静压MAXPRES.【MPa 】填充液密度FI. DEN.【kg/m3】迁移量SHIFT 【kPa 】测量范围MEAS. RANGE 【kPa 】上层密度UP DEN.【kg/m3】下层密度DW DEN.【kg/m3】法兰间距FLG DIST.【mm 】温度TEMP.【℃】位 号 TAG NO.型式TYPE 用 途 SERVICE 介 质MEDIUM EAST CHINA ENGINEERING SCIENCE802双法兰液位变送器 ( 3 )AND TECHNOLOGY CO.，LTD.施工图LEVEL(REMOTE DP) TRANSMITTER图 号 NO.SHEET NO. 5 OF 9200508-802-050A-3第 5 页 共 9 页入库时间DATE年 月 日INSTRUMENT SPECIFICATION仪表技术规格书东华工程科技股份200508有限公司/PDF created with pdfFactory trial version 工程PROJ.设计DESIGN 装置JOB.校核CHKD.版次ISSUE 0工序SUBJ.审核APPD.修改REV.设计阶段B 0.75953L=26001070.03A0.75953L=16001070.0304LIT-041T-404塔釜液位指示调节报警水0～14.943200508-804-040B-4设备/304ssP&ID设 备 号EQUIP. NO.04LIT-021T-403塔釜液位指示调节报警水0～24.282200508-804-040B-3设备/304ss 最大静压MAXPRES.【MPa 】填充液密度FI. DEN.【kg/m3】迁移量SHIFT 【kPa 】测量范围MEAS. RANGE 【kPa 】上层密度UP DEN.【kg/m3】下层密度DW DEN.【kg/m3】法兰间距FLG DIST.【mm 】温度TEMP.【℃】位 号 TAG NO.型式TYPE 用 途 SERVICE 介 质MEDIUM EAST CHINA ENGINEERING SCIENCE804双法兰液位变送器 ( 3 )AND TECHNOLOGY CO.，LTD.施工图LEVEL(REMOTE DP) TRANSMITTER图 号 NO.SHEET NO. 7 OF 9200508-804-050A-3第 7 页 共 9 页入库时间DATE年 月 日INSTRUMENT SPECIFICATION仪表技术规格书东华工程科技股份200508有限公司/PDF created with pdfFactory trial version 工程PROJ.设计DESIGN 装置JOB.校核CHKD.版次ISSUE 0工序SUBJ.审核APPD.修改REV.设计阶段A96018001040.02P&ID设 备 号EQUIP. NO.08LIT-001除氧器及水箱液位锅炉给水0～16.9344200508-808-040B-1X-801最大静压MAX PRES.【MPa 】填充液密度FI. DEN.【kg/m3】迁移量SHIFT 【kPa 】测量范围MEAS. RANGE 【kPa 】上层密度UP DEN.【kg/m3】下层密度DW DEN.【kg/m3】法兰间距FLG DIST.【mm 】温度TEMP.【℃】位 号 TAG NO.型式TYPE 用 途 SERVICE 介 质MEDIUM EAST CHINA ENGINEERING SCIENCE808 双法兰液位变送器 ( 3 )AND TECHNOLOGY CO.，LTD.施工图LEVEL(REMOTE DP) TRANSMITTER仪表技术规格书入库时间DATE年 月 日图 号 NO.SHEET NO. 9 OF 9200508-808-050A-3有限公司/INSTRUMENT SPECIFICATION第 9 页 共 9 页东华工程科技股份200508PDF created with pdfFactory trial version 。
SMARTLINE 双法兰差压液位变送器的设置和调试双法兰远传液位变送器常用于测量有腐蚀，易结晶及高温介质的液位测量。
量程的设置可以根据设计值计算LRV 及URV 值，并按计算值进行设置。
如果现场有条件的话可以通过专用法兰连接件与变送器法兰相连，用标准压力信号进行多点调校；也可以通过将两个法兰放一个高度对变送器进行零位调整，对于SMARTLINE 新变送器来说,因为出厂时每台表都经过严格标定所以对变送器进行零位调整就能满足要求了。
高限 H1双法兰远传差压变送器液位测量示意图1.零位调整：把设置LRV=0；然后将两个法兰放一个高度，看此时的变送器输出是否为4.0mA ，如果不为4.0mA ，用MCTOOLKIT 通讯器进行校零位。
2.设置 LRV （4mA ） 及 URV （20mA ）:-- - - - - - - - - - - - - -- -- - - - - - - - - - - -- -- - - - - - - - - - - - - -- -- - - - - - - - - - - ---- - - - - - - - - - - ---- - - - - - - - - - - - - -高压侧（HP ） 低压侧（LP ）ρ(液体密度)液位H从图中可知双法兰远传液位变送器需要进行负迁移。
当被测液位为0（低限）时，双法兰远传液位变送器正，负测量室的压差最大，变送器输出电流为4.0mA；随着被测液位的上升，变送器正负压差逐步减小；当被测液位上升到最高液位（高限）时，变送器正负压差最小，变送器输出电流为20.0mA被测液体的密度为ρ(g/cm3)；毛细管的DC200（硅汕）的密度为ρ1=0.94g/cm3；重力加速g=9.80m/s2；H为液位高度(m)；H1为法兰间距(m)；H2 为下法兰到变送器高压侧的垂直距离(m)从图中可知：液位变送器的最大测量范围(SPAN)为L MAX(kpa)=H(m)*ρ(g/cm3)*g空罐时测量值为 LRV(Kpa)=-((H1-(-H2) )*ρ1*g=-(H1+H2)*0.94*9.8最高液位时测量值为URV(Kpa)= (H* ρ -(H1-(-H2))* ρ1)*g=(H* ρ -(H1+H2))* 0.94)*9.83.安装将双法兰变送器装在现场所需的位置，先不紧固螺栓螺母，看输出；如果空罐时电流是4.0mA，表示此液位变送器工作正常，可以紧固法兰上的螺栓螺母，按装调试完成。
双法兰液位差压变送器调试方法摘要：在现实校验中，人们常常有个误区，他们认为只要用HART手操器就可改变智能变送器量程，并可进行零点和量程的调整工作，而不需要输入压力源，但实际上这种做法不能称为校验，只能称为“设定量程”，没有达到校准差压变送器的目的。
正确的校验应该是在施加外力的情况下，利用标准标定仪器进行零点校验与量程校验，根据现场实际工况来进行必要的量程迁移，这样才是正确的校验方法。
关键字：零点；量程；校验；双法兰差压变送器；1差压变送器简介在工业自动化生产中，差压变送器用于压力压差流量的测量，得到了非常广泛应用，在自动控制系统中发挥重要的作用。
为保证其正常运行及准确性，定期检查、校准是很有必要的。
差压变送器是测量变送器两端压力之差的变送器,输出标准信号(4~20mA)。
差压变送器与一般的压力变送器不同的是它们均有两个压力接口,来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。
差压变送器一般分为正压端和负压端,一般情况下, 差压变送器正压端的压力应大于负压端压力才能测量。
[1]2校验过程2.1 校验准备工作差压变送器经常带有三阀组，在应用中与导压管相连接的，通常的做法，需要把导压管和差压变送器的接头拆开，再接入压力源进行校准。
这样是很麻烦的，并且工作和劳动强度大，最担心的是拆装接头时把导压管扳断或出现泄漏问题。
我们知道不管什么型号的差压变送器，其正、负压室都有排气、排液阀或旋塞；这就为我们现场校准差压变送器提供了方便，也就是说不用拆除导压管就可校准差压变送器。
2.2 差压变送器的零点校验在线校验操作程序：先打开平衡阀，关闭二个截止阀，即可对变送器进行零点校验。
以罗斯蒙特3051型差压变送器为例介绍差压变送器的调零。
松开电子壳体上防爆牌的螺钉，旋转防爆牌，露出零点调节按钮。
双法兰液位变送器校零方法
双法兰液位变送器是一种常用的仪器设备，使用过程中需要进行定期
的校零，以确保其精度和稳定性。
下面我们将详细介绍双法兰液位变
送器校零的方法。
步骤一：准备工作
在进行校零之前，需要对双法兰液位变送器进行准备工作。
首先，检
查传感器和仪表的安装是否正确，是否存在松动或裂纹等问题。
然后，确定需要校准的零位值，并准备好待校准的标准器具，比如称重器或
量杯。
步骤二：关断电源
在进行校零之前，务必先关断双法兰液位变送器的电源。
这么做的目
的是为了保障操作的安全性，并防止设备受到损坏。
步骤三：校零操作
1. 打开上部阀门，使双法兰液位变送器充满介质。
2. 将标准器具放在变送器下部的法兰上，确保其接触牢固。
3. 打开下部阀门，同时打开变送器上的放电阀门，使介质流入标准器
具中。
4. 待介质完全流入标准器具中后，关闭下部阀门和变送器上的放电阀
门。
5. 读取标准器具上的数值，并将该数值作为变送器的零位值。
如果存在误差，可按照标准器具的要求进行调整。
6. 确认校准值无误后，重新关上上部阀门，使液位变送器恢复正常工作状态。
步骤四：测试
进行校零操作之后，需要进行测试以确保校零效果。
此时，可以使用压力测试器或其他相关工具进行测试，并比较测试结果与校准值的差异。
如果存在误差或不稳定的情况，需要进一步调整液位变送器的工作参数，直至达到预期的结果。
总之，双法兰液位变送器的校零操作需要步骤清晰、操作准确，同时还需要进行有效的测试和跟踪，以确保设备能够在长期使用中保持稳定的性能。
兖矿鲁南化工有限公司技术协议书双法兰差压变送器编制：审核：审批：卖方：上海盛凯隆自动化仪表有限公司买方：兖矿鲁南化工有限公司二○一七年三月1．总则1.1 设备名称：双法兰差压变送器1.2 本技术规格书提出的是最低限度的要求，并未对一切细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规格书和有关最新工业标准的产品。
1.3 所招产品为双法兰变送器，卖方产品必须完全满足水煤浆加压气化工艺的特殊工况。
2. 产品描述2.1本规格书要求购买变送器共6台。
2.2本变送器要求为进口品牌的产品。
品牌限定为罗斯蒙特3051系列变送器。
2.3针对此变送器的重要性及其较苛刻的工况，卖方均要严格按本技术要求及数据表的要求进行配置。
3．设计依据3.1此变送器的设计和选型应严格按照协议书的要求，以及买方提出的任何其它技术要求。
3.2环境状况：年平均气温：13.7℃；极端最高气温：40.4℃；极端最低气温：－21.8℃；年平均相对湿度：69%；地区大气压：平均1079mbar；3.3仪表及所配电气附件防护要求：防护等级：IP65防爆等级：ExdII CT44．应用标准仪表安装手册API RP550仪器仪表包装运输技术条件ZBY003-84工业仪表模拟信号ISA S50.1爆炸性环境用防爆电气设备IEC 60079—1998、GB3886仪表防护IEC 529、GB4208-2000法兰标准见数据表铭牌和印记MSS-SP-255．技术要求5.1 卖方所供差压变送器及附件产品必须是全新产品，整体集成供货。
5.2 卖方所供产品必须满足后面数据表的要求。
5.3 输出两线制4－20mA DC信号，具有HART通讯功能，能被普通HART375、475手操器支持。
5.4 仪表应带有现场液晶指示功能。
5.5 隔膜密封变送器，要求测量膜片及毛细管耐真空设计。
5.6 特殊介质场合，变送器的测量元件材质应保证变送器的使用性能。
双法兰差压变送器的误差分析摘要：双法兰变送器使用过程中受膜片接液温度与环境温度的影响，分析产生测量误差原因，供维护和选型人员参考。
关键词：双法兰；差压变送器；接液温度；环境温度Abstract: Double flange transmitter uses process by fluid temperature and diaphragm by the influence of the temperature of the environment, and the analysis of measurement error reason, maintenance and selection are as a reference.Key Words: double flange; differential pressure transmitter; meet fluid temperature; environment temperature1、前言与其他差压变送器使用环境不同，双法兰差压变送器适用于测量含有杂质、结晶、凝聚或易自聚的被测介质，用普通的差压变送器来测量这些介质可能会引起连接管线的堵塞，所以双法兰差压变送器是比较理想的选择，而且有安装方便、精度高、维护量小等优点，被广泛用来测量液体、气体和蒸汽的流量、液位、密度和压力，然后输出与测得压差相对应的4～20mA DC信号。
但在实际应用中，往往忽略了被测介质温度和环境温度的变化所带来的影响。
2、工艺状况我厂炼油装置中催化裂化分馏塔底液位安装有两块液位测量仪表，一个是带导压管的普通差压变送器，位号LT-1202B；另一个采用的是双法兰差压变送器，位号LT-1202A。
分馏塔底液位是个重要参数，操作人员要通过油浆返塔温度、回炼油补塔、油浆外送、油浆回炼和反应深度等来控制分馏塔底液位。
所以该液位测量必须准确可靠，以达到工艺生产需求。
变送器安装见图1：图1图23、测量原理及结构图双法兰差压变送器测量液位是利用其压差测量的方法。
双法兰差压变送器的回零检查及量程校验步骤：
1．回零检查：
1）关闭正负压一次阀；
2）慢慢打开正负压放空阀排放（注意用排污桶接好）
3）检查并调整仪表零位；
4）投用及清洁现场。
2．量程校验：
准备：标准压力信号发生器、标准电流表、24VDC电源及连接件、导线等。
1）将仪表正、负压室通大气，接通电源稳定3min后，将阻尼时间置最小，此时变送器为4mA，否则调整零点螺钉，使之输出为4mA；
2）给双法兰变送器正压室输入量程信号，负压通大气，变送器输出为20 mA , 若有偏差调整量程螺钉，使之输出为20mA，如果零位螺钉达不到要求，应切断电源，改变迁移插件位置，然后接通电源，再进行零位迁移；
3）重复步骤1、2使之符合要求为止；
4）变送器要进行零点迁移时要将仪表相应压力侧施加测量初始差压，调整零点螺钉，使之输出为4mA；
5）将测量范围分为5点，按0%、25%、50%、75%、100%逐点输入信号，变送器的输出值应在允许范围内，若超差，反复调整零位、量程；
6）投用仪表并告知工艺；
7）填写校验单。
