差压变送器

差压变送器的校验步骤1.确定校验范围：首先需要确定差压变送器的测量范围，例如0-1000kPa。

校验时，应该选择几个不同的压力点进行校验，例如0kPa、250kPa、500kPa、750kPa和1000kPa。

2.准备校验设备：准备好校验设备，包括校验泵、校验表、传感器等。

校验泵用于产生不同的压力，校验表用于测量校验泵产生的压力，传感器则用来测量差压变送器的输出信号。

3.连接差压变送器：将差压变送器与校验设备连接起来，确保连接的稳固和密封。

应根据差压变送器的规格和连接方式，正确安装连接。

4.准备校验环境：校验时，需要确保校验环境的稳定性和准确性。

校验空间应该稳定、干燥，并保持适宜的温度。

同时，需要将校验设备与电源连接，并确保供电稳定。

5.零点校验：首先进行零点校验。

将校验泵产生的压力调整为0kPa，查看差压变送器的输出信号。

如果输出信号不为0，可以通过调整差压变送器的零点调节螺丝来实现零点校准。

6.测量范围校验：校验泵逐步增加压力，经过一段时间让差压变送器稳定后，使用校验表测量差压变送器的输出信号。

将测量结果与校验表的读数进行对比，计算偏差。

7.调整差压变送器：根据测量结果，确定差压变送器的偏差，并计算出校正值。

利用调整螺丝，对差压变送器进行调整，使其输出信号逐渐接近校正值。

8.再次校验：在完成调整后，再次使用校验表测量差压变送器的输出信号。

确保输出信号与校准值的偏差在允许范围内。

9.记录和报告：完成校验后，应该记录校验的结果和校正值，并编制校验报告。

报告中应包括差压变送器的型号、校验日期、校验范围、校验设备和环境的参数、校验结果等信息。

10.定期重复校验：差压变送器的校验应该定期进行，以确保其准确性和可靠性。

校验周期应根据使用环境和要求进行确定。

总结起来，差压变送器校验的步骤包括确定校验范围、准备校验设备、连接差压变送器、准备校验环境、进行零点校验、测量范围校验、调整差压变送器、再次校验、记录和报告，以及定期重复校验。

差压变送器的工作原理
差压变送器是一种常用的工业仪表，它可以测量和记录两个不同压力之间的差值，并将其转换成电信号发送出去。

它通常用于检测工业流体中的压力差异，以便更好地控制和监测流体系统。

差压变送器的工作原理是：它通常包括一个电容式传感器，它可以直接测量两个压力之间的差值。

它可以通过一个电容式传感器来测量两个压力之间的差值，当测量值等于所需值时，电容式传感器会发出一个信号，并将其传输给电子控制系统，从而完成对压力的控制。

此外，差压变送器还可以通过一个电晕传感器来测量两个压力之间的差值。

电晕传感器可以检测到电场的变化，当两个压力之间的差值发生变化时，它就会产生一个电晕信号，并将这个信号输送给电子控制系统，以实现压力的控制。

差压变送器有着众多优点，它具有高精度、稳定性好、体积小、重量轻以及易于安装等优点，因此，它已被广泛应用于工业流体系统的控制和监测中。

总的来说，差压变送器是一种很有用的仪表，它可以测量和记录两个不同压力之间的差值，并将其转换成电信号发送出去，从而实现工业流体系统的控制和监测。

压力和差压变送器详细使用说明（一）差压变送器原理与使用本节根据实际使用中的差压变送器主要介绍电容式差压变送器。

1. 差压变送器原理压力和差压变送器作为过程控制系统的检测变换部分，将液体、气体或蒸汽的差压(压力)、流量、液位等工艺参数转换成统一的标准信号(如DC4mA～20mA 电流)，作为显示仪表、运算器和调节器的输入信号，以实现生产过程的连续检测和自动控制。

差动电容式压力变送器由测量部分和转换放大电路组成，如图1.1所示。

图1.1 测量转换电路图1.2 差动电容结构差动电容式压力变送器的测量部分常采用差动电容结构，如图1.2所示。

中心可动极板与两侧固定极板构成两个平面型电容H C和L C。

可动极板与两侧固定极板形成两个感压腔室，介质压力是通过两个腔室中的填充液作用到中心可动极板。

一般采用硅油等理想液体作为填充液，被测介质大多为气体或液体。

隔离膜片的作用既传递压力，又避免电容极板受损。

当正负压力(差压)由正负压导压口加到膜盒两边的隔离膜片上时，通过腔室内硅油液体传递到中心测量膜片上，中心感压膜片产生位移，使可动极板和左右两个极板之间的间距不相对，形成差动电容，若不考虑边缘电场影响，该差动电容可看作平板电容。

差动电容的相对变化值与被测压力成正比，与填充液的介电常数无关，从原理上消除了介电常数的变化给测量带来的误差。

2. 变送器的使用（1）表压压力变送器的方向低压侧压力口（大气压参考端）位于表压压力变送器的脖颈处，在电子外壳的后面。

此压力口的通道位于外壳和压力传感器之间，在变送器上360°环绕。

保持通道的畅通，包括但不限于由于安装变送器时产生的喷漆，灰尘和润滑脂，以至于保证过程通畅。

图1.3为低压侧压力口。

图1.3 低压侧压力口（2）电气接线①拆下标记“FIELD TERMINALS”电子外壳。

②将正极导线接到“PWR/COMN”接线端子上，负极导线接到“-”接线端子上。

注意不得将带电信号线与测试端子（test）相连，因通电将损坏测试线路中的测试二极管。

3051dp差压压力变送器使用说明书3051DP差压压力变送器使用说明书标题：3051DP差压压力变送器使用说明书正文：一、产品概述：3051DP差压压力变送器是一种高精度、高可靠性的压力测量设备，广泛应用于工业自动化控制系统中。

它采用了先进的传感技术和数字化微处理器，能够准确测量液体、气体等介质的差压压力。

二、产品特点：1.高精度：3051DP差压压力变送器具有非常高的测量精度，能够满足各种严苛的工业应用场景。

2.可靠性强：该变送器采用了高品质的传感器和微处理器，具有出色的稳定性和耐用性，能够在恶劣的工作环境下长时间工作。

3.适用范围广：3051DP差压压力变送器可以测量液体、气体等多种介质的差压压力，适用于化工、石油、制药、食品等多个行业的自动化控制系统。

4.输出信号稳定：该变送器可以将差压压力转换为标准的电信号输出，输出信号稳定可靠，方便与各类控制设备进行连接。

三、使用步骤：1.安装：选择合适的安装位置，固定3051DP差压压力变送器，并连接上相应的管道。

注意保证管道的安装和密封性，避免泄漏。

2.供电：将变送器的供电线与电源连接，注意电源的稳定性和接线的正确性。

3.校准：根据实际需要，对该变送器进行校准。

可以使用专业的校准仪器，按照说明书进行校准操作。

校准完成后，记录相关参数，以备后续使用。

4.连通控制系统：将3051DP差压压力变送器的输出信号与控制系统相连接，确保连接稳固可靠。

5.开机：启动控制系统，并对3051DP差压压力变送器进行功能测试。

确保变送器的工作正常，能够准确测量差压压力。

四、注意事项：1.使用前请仔细阅读说明书，并按照说明书进行操作。

2.安装过程中要注意操作细节，保证连接的可靠性和密封性。

3.避免变送器暴露在高温、高湿或腐蚀性介质中，以免损坏设备。

4.定期对3051DP差压压力变送器进行检查和维护，确保其功能正常。

5.如遇到故障，请及时联系售后服务人员进行处理，切勿私自拆卸或修理。

差压变送器的校准方法1.确定校准设备和工具：校准差压变送器需要准备以下设备和工具：标准大气压力计、压力表、真空泵、校准仪器、校准装置、电量模拟器、记录设备和螺丝刀等。

2.检查差压变送器：将差压变送器从系统中取下，仔细检查其外观是否有损坏，是否有松动的接线端子等。

如果有损坏或问题，需要进行修理或更换。

3.连接校准装置：使用合适的连接件将差压变送器连接到校准装置上，确保连接牢固可靠。

校准装置应能提供稳定和准确的标准差压信号。

4.设置校准压力值：根据实际需要和厂家提供的参数，设置校准压力值。

校准压力应覆盖差压变送器所测量压力范围的大部分。

5.进行零点校准：将差压变送器的两个压力接口暴露在绝对相等的压力下，即保持两个压力接口之间的压力差为零。

使用标准大气压力计校准零点，并将校准值记录下来。

6.进行满量程校准：将两个压力接口分别连接到标准压力表上，并逐渐调节压力，使其达到最大测量范围。

在不同的压力下，记录差压变送器的输出值，以及与标准压力值的误差。

7.分析校准结果：根据零点校准和满量程校准的结果，计算出差压变送器的误差曲线。

通过误差曲线可以分析出不同压力范围内的测量误差和非线性误差。

8.调整差压变送器：根据校准结果，使用螺丝刀或其他调节装置调整差压变送器的零点和满量程，使其输出值与标准压力值完全一致或在允许的误差范围内。

9.重复校准：根据需要，可以重复以上步骤，再次校准差压变送器，以进一步提高准确性和精度。

10.记录校准结果：在校准过程中，需要记录每个校准点的压力值、差压变送器的输出值和标准压力值的误差。

记录可以用于后续比较校准结果和监测差压变送器的性能。

校准差压变送器需要严格按照标准操作流程进行，并且使用精确的校准设备和工具。

校准的结果应与实际测量值相匹配，并且在误差范围内。

定期对差压变送器进行校准可以确保其可靠性和准确性，提高测量结果的精度。

差压变送器主要参数指标差压变送器是一种常见的工业测量仪器，用于测量两个压力之间的差异并将其转换为标准信号输出。

它在工业自动化控制和流量测量中起着重要的作用。

本文将介绍差压变送器的主要参数指标，并对其进行详细解析。

一、测量范围差压变送器的测量范围是指它能够测量的压力差的最大值和最小值。

测量范围通常由用户根据具体应用需求在购买时确定。

在实际应用中，为了保证测量的准确性和稳定性，通常选择测量范围的一半作为工作范围，即测量范围的50%。

二、精度精度是差压变送器的一个重要参数，它表示测量结果与被测量值的接近程度。

精度通常用百分比或小数的形式表示，例如±0.5%、±0.25%等。

精度越高，测量结果与实际值的偏差越小，因此在选购差压变送器时应根据实际需求选择合适的精度等级。

三、输出信号差压变送器的输出信号是将测量到的压力差转换为标准信号输出，常见的输出信号有模拟信号和数字信号两种形式。

模拟信号通常为4-20mA或0-10V，它们具有抗干扰性强、传输距离远等优点；数字信号通常为RS485或HART协议，它们具有数据传输速度快、可靠性高等优点。

四、温度影响温度影响是指差压变送器在不同温度下测量结果的变化情况。

温度影响可以分为静态温度影响和动态温度影响两种。

静态温度影响是指差压变送器在恒定温度下的测量误差，通常用±%FS/℃表示；动态温度影响是指差压变送器在温度变化过程中的测量误差，通常用±%FS/℃表示。

五、过载能力过载能力是指差压变送器能够承受的最大压力差。

在实际应用中，由于介质的液位或流量变化等原因，差压变送器可能会遇到瞬时的压力冲击或超出测量范围的压力差，如果差压变送器的过载能力不足，可能会导致测量结果不准确甚至损坏设备。

六、响应时间响应时间是指差压变送器从输入端压力变化到输出端信号稳定所需的时间。

响应时间越短，差压变送器的测量结果越及时准确，因此在应用中需要根据实际需求选择合适的响应时间。

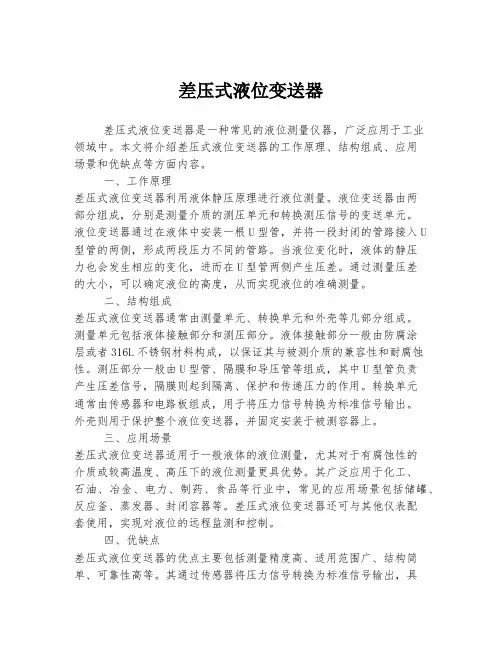

差压式液位变送器差压式液位变送器是一种常见的液位测量仪器，广泛应用于工业领域中。

本文将介绍差压式液位变送器的工作原理、结构组成、应用场景和优缺点等方面内容。

一、工作原理差压式液位变送器利用液体静压原理进行液位测量。

液位变送器由两部分组成，分别是测量介质的测压单元和转换测压信号的变送单元。

液位变送器通过在液体中安装一根U型管，并将一段封闭的管路接入U 型管的两侧，形成两段压力不同的管路。

当液位变化时，液体的静压力也会发生相应的变化，进而在U型管两侧产生压差。

通过测量压差的大小，可以确定液位的高度，从而实现液位的准确测量。

二、结构组成差压式液位变送器通常由测量单元、转换单元和外壳等几部分组成。

测量单元包括液体接触部分和测压部分。

液体接触部分一般由防腐涂层或者316L不锈钢材料构成，以保证其与被测介质的兼容性和耐腐蚀性。

测压部分一般由U型管、隔膜和导压管等组成，其中U型管负责产生压差信号，隔膜则起到隔离、保护和传递压力的作用。

转换单元通常由传感器和电路板组成，用于将压力信号转换为标准信号输出。

外壳则用于保护整个液位变送器，并固定安装于被测容器上。

三、应用场景差压式液位变送器适用于一般液体的液位测量，尤其对于有腐蚀性的介质或较高温度、高压下的液位测量更具优势。

其广泛应用于化工、石油、冶金、电力、制药、食品等行业中，常见的应用场景包括储罐、反应釜、蒸发器、封闭容器等。

差压式液位变送器还可与其他仪表配套使用，实现对液位的远程监测和控制。

四、优缺点差压式液位变送器的优点主要包括测量精度高、适用范围广、结构简单、可靠性高等。

其通过传感器将压力信号转换为标准信号输出，具有较高的测量精度。

与其他液位测量方法相比，差压式液位变送器适用范围更广，能够满足不同行业和工艺的需求。

而且，差压式液位变送器的结构相对简单，维护和安装也比较方便。

另外，差压式液位变送器具有较高的可靠性，可以长期工作而不易受到外界干扰。

差压式液位变送器的缺点主要体现在以下几个方面：一是受管路布置和温度梯度的影响较大，需要注意安装位置和周围环境的影响。

差压变送器的分类差压变送器是一种常用的工业测量仪器，广泛应用于流量、液位和压力的测量和控制领域。

根据其原理、结构和应用特点的不同，可以将差压变送器分为多个分类。

一、按测量介质分类差压变送器根据测量介质的不同，可分为液体差压变送器和气体差压变送器两大类。

液体差压变送器主要用于测量液体的流量、液位和压力。

它通常由液体静压和差压传感器组成，能够根据测量介质的液位差或流量差输出相应的电信号。

液体差压变送器广泛应用于化工、石油、水处理等行业，并具有测量范围广、精度高、稳定性好的优点。

气体差压变送器主要用于测量气体的流量、压力和压降。

与液体差压变送器相比，气体差压变送器需要考虑气体的压缩性和温度对测量结果的影响。

气体差压变送器通常由气体静压和差压传感器组成，能够根据测量介质的压力差输出相应的电信号。

气体差压变送器广泛应用于石油化工、电力、冶金等行业，并具有响应速度快、可靠性高的特点。

二、按测量原理分类差压变送器根据测量原理的不同，可分为流体力学式差压变送器、涡街式差压变送器和压阻式差压变送器三大类。

流体力学式差压变送器是利用流体运动的动力学原理进行测量的。

它通过测量流体的速度或动能转换成的压力差来计算流体的流量。

流体力学式差压变送器具有结构简单、使用方便的特点，广泛应用于液体和气体的流量测量。

涡街式差压变送器是利用流体流过涡街发生旋涡现象来进行测量的。

涡街式差压变送器通过测量旋涡的频率和振幅来计算流体的流速和流量。

涡街式差压变送器具有响应速度快、精度高的特点，广泛应用于液体和气体的流量测量。

压阻式差压变送器是利用流体通过管道时产生的压力差来进行测量的。

压阻式差压变送器通过测量流体在管道中的压力差来计算流体的流量。

压阻式差压变送器具有结构简单、使用方便的特点，广泛应用于液体和气体的流量测量。

三、按结构形式分类差压变送器根据结构形式的不同，可分为金属弹性元件差压变送器、硅微加工差压变送器和陶瓷压阻差压变送器三大类。

差压变送器的选型要点前言差压变送器是一种广泛应用于工业自动化中的仪表，它主要用于测量流体中的压力差，从而获得流体的流量或液位数据。

对于不同的应用场景，我们需要选择不同规格和型号的差压变送器来满足测量要求。

本文将介绍几个选型要点，希望对大家选购差压变送器有所帮助。

测量范围测量范围是选购差压变送器的一个重要要素，直接影响仪表的测量精度和使用效果。

当我们选定差压变送器时，必须考虑它所能测量的最小和最大压力差值。

一般情况下，根据测量范围的大小，可以将差压变送器分为以下三类：•小范围差压变送器：测量范围一般在几百帕至数千帕之间，适用于一些低压差、高精度的应用场景；•中范围差压变送器：测量范围一般在数千帕至十几千帕之间，适用于一些中等压差、中等精度的应用场景；•大范围差压变送器：测量范围一般在十几千帕至数十兆帕之间，适用于一些高压差、低精度的应用场景。

测量介质差压变送器测量的介质很多时候是气体或液体，甚至有的涉及一些高温、高压等特殊的工况。

因此，在选择差压变送器时，必须根据测量介质的特点选择适合的仪表型号。

需要注意的是，不同的介质对于差压变送器的材质和密封要求也有所不同，因此，在选择时需要根据实际使用情况进行综合考虑。

精度要求差压变送器的精度是指测量结果与真实值之间的误差，通常用百分比表示。

对于一些对测量精度要求较高的应用场景（例如医疗行业、半导体行业等），我们需要选择精度更高的差压变送器，以保证测量结果的准确性。

不过，一般情况下，随着精度的提高，差压变送器的价格也会相应增加。

因此，在选择时，需要根据实际应用需求和预算进行综合考虑。

输出信号类型差压变送器的输出信号类型通常包括模拟信号和数字信号两种。

模拟信号主要有电流信号和电压信号两种，通常被广泛应用于工业现场控制系统中。

数字信号主要包括RS485、CAN、Profibus等信号类型，由于其具有直接数字化的特点，因此在一些对高速通信和数据传输要求较高的场景中得到了广泛应用。

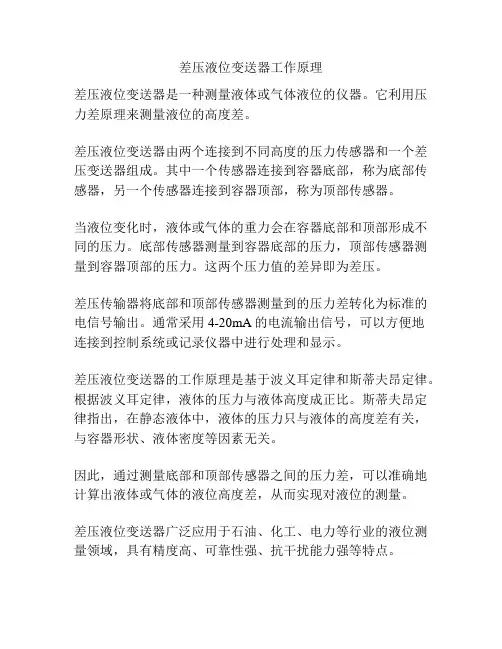

差压液位变送器工作原理
差压液位变送器是一种测量液体或气体液位的仪器。

它利用压力差原理来测量液位的高度差。

差压液位变送器由两个连接到不同高度的压力传感器和一个差压变送器组成。

其中一个传感器连接到容器底部，称为底部传感器，另一个传感器连接到容器顶部，称为顶部传感器。

当液位变化时，液体或气体的重力会在容器底部和顶部形成不同的压力。

底部传感器测量到容器底部的压力，顶部传感器测量到容器顶部的压力。

这两个压力值的差异即为差压。

差压传输器将底部和顶部传感器测量到的压力差转化为标准的电信号输出。

通常采用4-20mA的电流输出信号，可以方便地
连接到控制系统或记录仪器中进行处理和显示。

差压液位变送器的工作原理是基于波义耳定律和斯蒂夫昂定律。

根据波义耳定律，液体的压力与液体高度成正比。

斯蒂夫昂定律指出，在静态液体中，液体的压力只与液体的高度差有关，与容器形状、液体密度等因素无关。

因此，通过测量底部和顶部传感器之间的压力差，可以准确地计算出液体或气体的液位高度差，从而实现对液位的测量。

差压液位变送器广泛应用于石油、化工、电力等行业的液位测量领域，具有精度高、可靠性强、抗干扰能力强等特点。

差压变送器原理及用途差压变送器（Differential Pressure Transmitter）是一种测量两个不同压力之间差值的设备，通常用于监测和控制工业过程中的液体或气体流量、液位和压力等参数。

它基于差压原理工作，通过测量流体在管道或容器中的压力差来实现对参数的监测和控制。

差压变送器通常由以下几个主要组成部分构成：传感器、放大器、显示器和输出信号接口。

传感器是差压变送器的核心部件，它可以将流体的压力差转化为电信号。

传感器中最常用的元件是压阻式传感器和压电式传感器。

放大器可以将传感器输出的微弱电信号放大，并进行线性校准和滤波处理。

显示器可以将经过处理的信号转化为易于读取的数值，并可选配报警功能。

输出信号接口用于将处理后的信号传输给控制系统，通常采用模拟信号输出（如4-20mA）或数字信号输出（如HART协议）。

差压变送器的用途非常广泛。

其主要应用领域包括但不限于以下几个方面：1. 流量测量：差压变送器可以测量流体在管道中的压差，并基于流体力学原理计算出流体的实际流量。

在工业生产中，流量测量是很重要的参数，例如石油化工、水处理、食品饮料等行业都需要对流体的流量进行准确测量和控制。

2. 液位测量：差压变送器可以通过测量容器底部和液面之间的压差来计算液位高度。

在储罐、水箱、污水处理等场合，液位测量是必要的，差压变送器广泛应用于这些领域。

3. 压力测量：差压变送器不仅可以测量流体的差压，也可以用于测量单一压力值。

通过将一个压力接口通向待测压力的测量点，然后将另一个压力接口接地，就可以测得待测压力值。

4. 液体和气体测量：差压变送器可以用于测量液体和气体的密度、黏度和粘度等参数。

通过与流量计、温度传感器等配合使用，可以实现复杂的流体流量和能量计算。

5. 控制和监测系统：差压变送器是工业自动化控制系统的重要组成部分，它与PLC、DCS等控制设备配合使用，用于控制某些参数的变化，并监测设备或管道的运行状况。

差压变送器原理差压变送器（Differential Pressure Transmitter）是一种用于测量流体差压的仪器。

它基于流体静压的原理，通过测量两个不同位置处的压力差，来推算流体的流速、流量和液位等参数。

差压变送器一般由压力传感器、信号转换电路和输出信号电路组成。

下面将详细介绍差压变送器的原理与工作过程。

原理差压变送器的原理基于流体的静压力。

当流体在管道中流动时，由于流体的流动阻力和管道的几何形状，会在管道的两个不同位置产生不同的压力。

差压变送器通过测量这两个位置的压力差，来推算流体的流速、流量和液位等参数。

差压变送器一般使用压力传感器来测量两个位置的压力。

这些压力传感器一般采用压电效应或应变片原理工作，能够将压力转化为电信号。

然后，这些电信号会经过信号转换电路进行放大和滤波，最终转化为标准的电信号输出。

工作过程差压变送器的工作过程主要包括以下几个步骤：1.安装首先，差压变送器需要正确安装在流体管道上，以确保能够准确测量压力差。

通常情况下，差压变送器会与管道的两个不同位置相连接，并使用合适的密封材料来防止泄漏。

2.压力测量差压变送器中的压力传感器会测量流体管道中的两个位置处的压力。

这些压力传感器一般被安装在流体管道的观测孔或法兰上，并与管道内的流体直接接触。

3.信号转换压力传感器会将测量到的压力转化为电信号，然后通过信号转换电路进行放大和滤波。

信号转换电路通常包括模拟电路和数字电路，能够将压力信号转换为标准的电信号输出。

4.输出信号差压变送器的输出信号一般通过标准的电信号接口进行传输。

常见的输出信号接口包括4-20mA以及0-5V等。

这些电信号可以直接供给控制系统或数据采集设备使用。

5.参数推算根据测量到的压力差以及管道的几何特性，可以通过特定的算法来推算出流体的流速、流量和液位等参数。

这些参数可以用于监测和控制流体流动过程。

差压变送器在工业领域的应用非常广泛，尤其在流体控制和过程监测方面起着关键作用。

风量差压变送器的原理以风量差压变送器的原理为标题，我们来探讨一下这个技术在工业领域中的应用和工作原理。

风量差压变送器是一种用于测量气体流量的仪器，广泛应用于工业过程控制中。

它通过测量气体通过管道或通道时产生的压力差来确定气体的流量。

在很多工业系统中，准确测量气体流量是至关重要的，因为它直接影响到生产效率和产品质量。

风量差压变送器的工作原理基于伯努利方程和皮托管原理。

伯努利方程是描述气体或液体在流动过程中能量守恒的基本定律。

根据伯努利方程，当气体通过管道或通道时，其动能、压力和位能之间存在一种平衡关系。

而皮托管则是一种用于测量流体流速的装置，在风量差压变送器中起到了至关重要的作用。

风量差压变送器通常由两个连接在管道两侧的压力传感器和一个差压传感器组成。

当气体通过管道时，由于管道的几何形状和气体的流动速度，会产生一个压力差。

这个压力差可以通过差压传感器来测量。

而压力传感器则用于测量管道两侧的压力，以提供参考压力值。

在测量之前，需要对风量差压变送器进行校准，以确保其测量结果的准确性。

校准过程中，可以使用标准流量计来提供已知的流量值，并与风量差压变送器的测量结果进行比较。

通过校准，可以调整风量差压变送器的灵敏度和准确性，以满足具体应用的要求。

风量差压变送器的输出信号通常是一个标准的电信号，如4-20mA 或0-10V。

这个信号可以被连接到控制系统或数据采集系统中，以实现对气体流量的实时监测和控制。

通过对变送器输出信号的处理和分析，可以更好地了解和掌握工业过程中的气体流动情况，从而进行有效的调节和控制。

风量差压变送器在很多工业领域中都有广泛的应用。

例如，在空调系统中，可以使用风量差压变送器来监测和调节空气流量，以实现室内温度的控制和舒适性的提高。

在燃气输送系统中，风量差压变送器可以用于测量燃气的流量，以确保燃气的供应和使用的安全性。

此外，风量差压变送器还被广泛应用于化工、电力、石油等领域。

风量差压变送器是一种重要的工业测量仪器，它通过测量气体流过管道时产生的压力差来确定气体的流量。

压力变送器使用规程
压力变送器的量程调整、检查准确度应使用手操器在室内盘后进行，不得在现场带电操作。

压力变送器在量程调整后，应对其进行校验，过程如下：
1、关闭取压阀，打开放气孔，压力显示为零。

2、将过程校验仪、压力模块、手操泵、排气孔正确连接。

3、将压力分别调整为量程一半，全量程。

同时在室内计算机上观察该点数据变化是否与量程一致。

4、拆下校验仪表，关闭排气孔，缓慢打开取压闲，
如果必须对压力变送器进行折卸，应严格按下列要求进行。

拆卸
1、关断该变送器电源，并确认无误。

2、关闭取压阀，打开排气孔。

3、打开交送器接线端子，拆下仪表接线，并记下接线的顺序，抽出仪表线。

4、使用两个把手取下变送器。

5、将取压孔管用塑料袋包扎好，防爆软管头朝下、以免进水。

安装
1、重新更换胶带，用双扳手将变送器安装上。

2、关闭排气孔，缓慢打开取压阀，检验是否漏气。

3、将仪表线按做好的记录正确接好，检查无误。

4、盖必须用手拧紧，而不应损坏螺纹。

5、打开仪表电源。

6、观察变送器的工作是否正常。

差压变送器测量范围计算
差压变送器是一种用于测量气体、液体等流体的压力差的仪器。

在实际应用中，需要根据具体的应用场景计算差压变送器的测量范围，以保证其在测量过程中的准确性和稳定性。

差压变送器的测量范围通常由两个参数确定：最小测量范围和最大测量范围。

最小测量范围指差压变送器能够测量的最小压力差，最大测量范围则是指其能够测量的最大压力差。

要计算差压变送器的测量范围，首先需要了解差压变送器的量程范围。

量程范围指差压变送器能够测量的压力范围，一般以最小测量范围和最大测量范围之和来表示。

例如，一个差压变送器的量程范围为0-100kPa，最小测量范围为0.1kPa，最大测量范围为10kPa，则
其测量范围为0.1kPa-10kPa。

在确定最小测量范围和最大测量范围时，需要考虑实际应用场景的具体要求。

例如，在测量低压气体时，需要选择较小的最小测量范围，以保证测量精度；而在测量高压液体时，则需要选择较大的最小测量范围，以避免测量过程中的误差。

总之，差压变送器的测量范围的选择应该根据具体应用场景的需求来进行，以确保测量结果的准确性和稳定性。

- 1 -。

差压变送器（4~20mA 输出）的输入、输出及对应量关系一、测量液位1、差压变送器的输出电流和输入差压的关系P P P I i o 迁-=--4204，则416*+-=PP P I i o 迁若没有迁移量时，公式可简化为416*+=PP I io I o : 差压变送器的输出电流。

P i : 差压变送器的输入压差。

P 迁 : 差压变送器的零点迁移。

P ： 差压变送器的测量范围。

二、配合孔板测流量1、差压变送器的输出电流和输入差压的关系（1） 变送器对差压信号作线性处理时的输入输出关系416*+=PP I io（2）变送器对差压信号作开方处理时的输入输出关系416*/+=P P I i oI o : 差压变送器的输出电流。

Pi : 差压变送器的输入压差。

P ：差压变送器的测量范围。

（2-1）输入差压比例和输出电流的对应关系输入压力比例 0 1/64 1/16 9/64 1/4 25/64 9/16 49/64 1输出电流（mA ）468101214161820（表一）对应差压（k Pa ）输出电流（mA ） 测量范围 （kPa ） （2-2）举例说明：4 8 12 16 200 ~ 100 0.625 2.5 5.625 10 0 ~ 16 0 1 4 9 16 0 ~ 20 0 1.25 5 11.25 20 0 ~ 25 0 1.5625 6.25 14.0625 25 0 ~ 40 0 2.5 10 22.5 40 0 ~ 60 03.751533.7560（表二）2、输出电流与流量的关系（开方处理信号时）Q f /Q max =下上下I I I I O -- 则 I o =（Q f /Q max ）2*（I 上-I 下）+I 下Q f ： 被测流量Q max ： 变送器输出上限对应的流量 I o ： 变送器输出电流I 上： 变送器输出电流上限 I 下： 变送器输出电流下限2.1 输出（4~20mA ）的变送器：0%Q max 对应的电流： ( 0%)2*16+4= 4mA 25%Q max 对应的电流： ( 25%)2*16+4= 5mA 50%Q max 对应的电流： ( 50%)2*16+4= 8mA75%Q max 对应的电流： ( 75%)2*16+4=13mA 100%Q max 对应的电流： (100%)2*16+4=20mA2.2输出（0~10mA ）的变送器：0%Q max 对应的电流： ( 0%)2*10= 0 mA 25%Q max 对应的电流： ( 25%)2*10= 5/8 mA 50%Q max 对应的电流： ( 50%)2*10= 5/2 mA 75%Q max 对应的电流： ( 75%)2*10=45/8 mA 100%Q max 对应的电流： (100%)2*10= 10 mA。
