平头塔机起重臂优缺点

平头塔机起源于欧洲，叫法源于flat-toptowercrane的译名,也有叫无塔头式塔机(toplesstowercrane)的。

平头塔机的设计思想及雏形最早可追溯到20世纪60年代，当时法国Richier公司研制的塔机外形已接近于现在的平头塔机，例如其X1290和GT系列塔机塔头较矮，通常不超过4m，只稍稍高于吊臂和平衡臂。

但严格来讲，这些塔机又不同于现在的平头塔机，尽管塔头较矮，但还是能区分出塔头、平衡臂、拉杆等。

真正的平头塔机诞生于1975年，瑞典Linden公司首次提出平头塔机的概念，并率先推出了Linden8000平头塔机模数系统，不同型号平头塔机的吊臂可以互换。

Linden平头塔机没有传统意义上的塔头，而且取消了拉杆，上部结构形状呈水平且均为刚性结构，没有传统塔机那种塔头、平衡臂、吊臂及拉杆之间的铰接连接方式。

可以说，Linden平头塔机的出现揭开了平头塔机发展的序幕。

2 平头塔结构特征没有塔头和拉杆是平头塔机最显著的结构特征，这也是平头塔得名的由来。

由于这一特殊的结构形式才使平头塔与带塔头的塔机有了质的区别，这也决定了平头塔所特有的优点和缺点。

与带塔头、拉杆的水平臂小车变幅式塔机相比，平头塔吊臂的受力状况、连接方式明显不同。

立塔后无论是工作和非工作状态，平头塔吊臂和平衡臂上下主弦杆受力状态不变，上弦杆主要受拉，下弦杆主要受压，没有交变应力的影响，其力学模型单一、简明。

正是基于这一点，平头塔吊臂的连接设计才更简便，非常便于臂节之间的快速拆装，现代的平头塔吊臂大多采用正三角形截面的空间桁架结构主要也是考虑这一受力状况。

上弦杆靠一个销轴连接承受拉力，下弦杆则靠结合处的端面承受压力，这样下弦杆的连结方式非常简便，仅靠两个定位锁销并配锁止螺栓。

安装时先将上面的销轴连好，然后下落臂节，两锁销自动就位，穿上螺栓即可，臂节间主要靠上弦杆的一个大销轴连接，既省力又省时，这是平头塔机的特色之一。

3 平头塔的优点随着应用领域的不断加大人们逐渐发现了平头塔的许多优点，这是其它类型塔机所无法替代的。

平头塔机起重臂的优缺点讲解2010-01-28 13:28 来源：互联网作者：轶名平头塔机起重臂的连接设计简便,非常便于臂节之间的快速拆装。

在垂直和水平两个方向上都不受交变应力的作用,极大地提高了起重臂钢结构的使用寿命和安全性。

平头塔机是起重机中的一种，最大提升高度210（m），额定起重力矩290（kNm）<BR>，最大起重量18（t），额定载重量18（t）<BR>，跨度74（米）<BR>。

目前，平头塔机得到越来越多的塔机生产商和用户的青睐，这是和平头塔机自身独有的特点密切相关的。

下面介绍平头塔机的优缺点及平头塔基起重臂的设计。

3.1平头塔机起重臂的优点：平头塔机与带塔头、拉杆的水平臂小车变幅式塔机相比,平头塔机起重臂的受力状况、连接方式明显不同。

立塔后无论是工作和非工作状态,平头塔机起重臂和平衡臂上下主弦杆的受力状态不变,上弦杆主要受拉,下弦杆主要受压,没有交变应力的影响,其力学模型单一、简明。

正是基于这一点,平头塔机起重臂的连接设计简便,非常便于臂节之间的快速拆装。

上弦杆靠一个销轴连接承受拉力,下弦杆则靠结合处的端面承受压力,这样下弦杆的连结方式非常简便,仅靠两个定位锁销并配锁止螺栓。

安装时先将上面的销轴连好,然后下落臂节,两锁销自动就位,穿上螺栓即可,臂节间主要靠上弦杆的一个大销轴连接,既省力又省时。

除此之外，平头塔机还有以下许多独特优点。

1)平头塔机安装拆卸简单、容易、快捷、省时，安装和拆卸塔机时大大降低对所需汽车起重机起重能力的要求。

由于取消了塔头,其单元质量小、安装高度低,最大安装高度比同级的带塔头的塔机降低10m以上。

平头塔机独有的起重臂连接方式使整个臂架可以在空中逐节拆装,臂架在空中逐节拆装和整体吊装相比对起重设备的要求大大降低,节省拆装费用,更适合于施工现场受限条件下的塔机拆装和群塔交叉作业。

2)起重臂钢结构寿命长、安全性高。

平头塔机没有起重臂拉杆,其臂架的截面尺寸通常比同级别的普通塔机要大,尤其是截面的高度较大,则刚度较大,吊载时屈曲变形也较小,平头塔机起重臂只受方向向下载荷的作用,比较简单，平头塔机起重臂在垂直和水平两个方向上都不受交变应力的作用,极大地提高了起重臂钢结构的使用寿命和安全性，作业时，尤其是在急停和快速回转时，变形小、平稳、安全。

塔式起重机介绍塔式起重机是臂架安置在垂直的塔身顶部的可回转臂架型起重机。

塔式起重机又称塔机或塔吊，是现代工程建设中一种主要的起重机械，它由钢结构、工作机构、电气系统及安全装置四部分组成。

一、塔式起重机的主要特点1、塔式起重机的主要优点是：①具有足够的起升高度，较大的工作幅度和工作空间。

②可同时进行垂直、水平运输，能使吊、运、装、卸在三维空间中的作业连续完成，作业效率高。

③司机室视野开阔，操作方便。

④结构较简单、维护容易、可靠性好。

2 、塔式起重机的缺点是：①结构庞大，自重大，安装劳动量大。

②②拆卸、运输和转移不方便。

③③轨道式塔式起重机轨道基础的构筑费用大。

二、塔式起重机的分类与型号1、塔式起重机的分类①按可否进行移动，分为固定式塔机和移动式塔机。

②按行走装置不同，移动式塔机又可分为轨道式、汽车式、轮胎式和履带式四种。

③按固定方式不同，固定式塔机又可分为有压重固定式和无压重固定式二种。

④按回转部位，分为上回转式塔机和下回转式塔机。

⑤按变幅方式，分为吊臂变幅式塔机和小车变幅式塔机。

⑥按安装形式，可分为自升式、整体快速拆装式和拼装式三种。

目前应用最广的是自升式和快速拆装式塔机。

前者为上回转形式，后者为下回转形式。

为了扩大塔机的应用范围，满足各种工程施工的要求，自升式塔机一般设计成一机四用的形式，即轨道行走自升式塔机、固定自升式塔机、附着自升式塔机和内爬升式塔机。

2、塔式起重机的型号根据建设部ZBJ04008-88《建筑机械与设备产品型号编制方法》的规定，塔式起重机的型号组成如下：QTZ 80HQTZ------组、型、特性代号80------最大起重力矩（吨·米）H------更新、变型代号其中更新、变型代号用汉语拼音字母（大写印刷体）表示；主要参数代号用阿拉伯数字表示，它等于塔式起重机额定起重力矩（单位为kN·m）×10-1；组、型、特性代号含义如下：QT上回转式塔式起重机QTZ 上回转自升式塔式起重机QTA 下回转式塔式起重机QTK 快速安装式塔式起重机QTP 内爬升式塔式起重机QTG 固定式塔式起重机QTQ 汽车式塔式起重机QTL 轮胎式塔式起重机QTU 履带式塔式起重机另外，现在有的塔机厂家，根据国外标准，用塔机最大臂长（m）与臂端（最大幅度）处所能吊起的额定重量（KN）两个主参数来标记塔机的型号。

塔式起重机的分类和型号(2011-11-09 11:22:49)塔吊是一种塔身直立，起重臂和平衡臂铰接在塔帽下面，能够作360°回转的起重机，具有起升高度大、变幅半径长、回转角度广、工作效率高、操作方便、运转可靠等特点。

由于塔吊高耸直立、结构复杂、装拆转移频繁以及技术要求高，也给安全施工生产带来一定困难，易发生倾翻倒塌的事故，塔吊的安全安装拆卸、运行使用尤为重要。

一、塔机的分类1、按回转支承位置分类，塔式起重机可以分为上回转塔机和下回转塔机上回转塔机的起重臂、平衡臂、塔帽、起升机构、回转机构、变幅机构、电控系统、驾驶室、平衡重都在回转支承以上。

它的自身不平衡力矩和起重力矩，就作用在塔身顶部，所以塔身以受弯为主，受压力为辅。

正是依靠塔身，把力矩和压力从上面一直传到底部。

上回转塔机的突出优点是可以随时加节升高。

这是我国目前用得最多的塔机。

但是，由于它的塔身要承受很大的弯矩，故容易晃动，自升加节和超力矩倒塔的危险性比较大。

下回转塔式起重机除承载能力大之外,还具有以下特点:由于平衡重放在塔身下部的平台上。

所以整机重心较低,安全性高，由于大部分机构均安装在塔身下部平台上,使维护工作方便,减少了高空作业。

但由于平台较低,为使起重机回转方便,必须安装在离开建筑物有一定安全距离的位置处。

2、按臂架结构方式分类，分为小车变幅式塔机、动臂变幅式塔机和折臂变幅塔机小车变幅式塔机的起重臂固定在水平位置上,变幅是通过起重臂上的运行小车来实现的,它能充分利用幅度,起重小车可以开到靠近塔身的地方,变幅迅速，但不能调整仰角。

动臂变幅式塔机的吊钩滑轮组的定滑轮固定在吊臂头部,起重机变幅由改变起重臂的仰角来实现，这种塔式起重机可以充分发挥起重高度。

折臂变幅式塔机的基本特点是小车变幅式,同时吸收了动臂变幅式的某些优点。

它的吊臂由前后两段(前段吊臂永远保持水平状态,后段可以俯仰摆动)组成,也配有起重小车,构造上与小车变幅式的吊臂、小车相同。

平头塔吊有什么优点又有什么缺点？1、随着应用领域的不断加大，人们逐渐发现了平头塔的许多优点，这是其它类型塔机所无法替代的。

近5 年来世界最著名的几大塔机制造商，如Potain\,Liebherr\,Terex 、Kroll 等公司纷纷涉足平头塔领域，使平头塔成为一种新潮。

1）大大降低拆装塔机对所需起重设备起重能力的要求。

平头塔机由于取消了塔头，其单元质量小、安装高度低，最大安装高度可比同级的其它塔机降低10m 以上。

普通塔机安装吊臂时必须在地面上先将臂架、拉杆等全部连接好再进行整体吊装，此时对起重设备的要求最高，要有很大的起重量和起升高度。

因为臂根销轴连好后还要将大臂抬高许多才能将吊臂拉杆连好，安装吊臂拉杆时容易出现安全事故，而平头塔安装则彻底被改善。

平头塔的吊臂节通常有4m、5m 或10m节。

以50m 长的吊臂为例，其最大单元质量只相当于吊臂总量的1/5 左右，臂架在空中逐节拆装和整体吊装相比对起重设备的要求大大降低，不仅节省拆装费用，而且更加安全、快捷。

2）适合于群塔交叉作业。

由于平头塔取消了塔头，当群塔交叉作业时每两台交叉的高度差通常可降到3m，而带塔头的塔机要10m 以上。

平头塔群交叉作业总体高度可大大降低，则具有总体安装时间少、对安装设备的要求低、减小每台塔机的压重及采用较小的塔身截面和底架等优点。

3）适合对高度有特殊要求的场合施工。

平头塔没有塔头，吊钩的有效高度大为提高，空间利用率高，因此非常适合于对高度有特殊要求的场合，如机场的改扩建，机场旁的施工，隧道内、厂房内的施工，高压线下的施工等，而传统带塔头的塔机往往很难胜任。

4）适合于对幅度变化有要求的施工场合。

平头塔机臂节特殊的连接方式及没有塔头、拉杆，使其吊臂的逐节拆装非常简易、安全，施工过程中如需要改变吊臂的长度（加长或缩短）时都不用拆下整个吊臂，而在空中就可以完成臂节的加、减。

这种需要改变幅度的情形在电厂（站）的双曲线冷却塔施工中经常会遇到，当冷却塔建好后塔机通过双曲线最小孔径时，往往需要拆除部分臂节甚至是大部分臂节才能顺利将塔机降下。

宾阳工程施工塔吊推荐随着城市化进程的不断推进，高层建筑越来越多，施工塔吊成为了建筑工地上不可或缺的设备。

在宾阳县，许多施工单位都在使用施工塔吊进行高空作业，但是如何选择一款适合自己的施工塔吊成为了他们的难题。

本文将为大家推荐几款在宾阳工程施工中表现优异的施工塔吊，希望对大家有所帮助。

一、施工塔吊的分类施工塔吊按照塔身结构形式可以分为平头式塔吊和鼓式塔吊。

平头式塔吊的塔身结构简单，稳定性好，适合在高层建筑中使用。

鼓式塔吊的塔身结构复杂，稳定性稍逊于平头式塔吊，适合在矮层建筑中使用。

按照塔吊的臂长可以分为短臂塔吊、中臂塔吊和长臂塔吊。

短臂塔吊适用于高层建筑的施工，中臂塔吊适用于中层和高层建筑的施工，长臂塔吊适用于矮层建筑的施工。

二、宾阳工程施工塔吊推荐1. 中联重科塔吊中联重科是中国工程机械行业的领军企业，其生产的塔吊在国内外市场享有很高的声誉。

在宾阳县的许多建筑工地上，都可以看到中联重科塔吊的身影。

其中，中联重科的中臂塔吊受到了广大施工单位的青睐，其具有以下优点：（1）稳定性好：中联重科中臂塔吊采用平头式塔身结构，稳定性好，能够满足各种高空作业的需求。

（2）起重能力强大：中联重科中臂塔吊的起重能力在4-10吨之间，可以满足大部分施工需求。

（3）操作简便：中联重科中臂塔吊的操作台设计合理，操作简便，能够提高施工效率。

2. 成都建工塔吊成都建工是中国西部地区的知名建筑企业，其生产的塔吊在西部市场有着很高的占有率。

宾阳县的许多施工单位都选择了成都建工的短臂塔吊，主要因为其具有以下特点：（1）起重能力适中：成都建工短臂塔吊的起重能力在2-6吨之间，适合高层建筑的施工。

（2）塔身结构紧凑：成都建工短臂塔吊的塔身结构紧凑，占地面积小，适合在狭小的工地上使用。

（3）维护方便：成都建工短臂塔吊的设计合理，维护方便，能够降低维修成本。

3. 广州建筑机械塔吊广州建筑机械是中国南方的知名建筑设备生产企业，其生产的塔吊在南方市场有着很高的知名度。

平头塔式起重机概述黄轶逸　编译 平头(Ftat top )塔式起重机也称无塔头(T op 2less )塔机或锤头式(Hammerhead )塔机,其显著的设计特征是起重臂的支承构件不超过臂架本身的总高度,顶部明显地与带塔头的传统塔机不同。

这种起重机并不是一种全新的设计,但在过去三年里其提供的产品范围和市场业绩却有了显著的增长。

仔细观察早期塔式起重机的侧面轮廓,就可以发现20世纪60年代英国Richier 2weitz 公司的产品具有相似的设计特点,如Weitz X1290型塔机用短拉杆分别将起重臂和平衡臂与一个高度很小的塔头连接起来(见标题图)。

这种型式与平头塔机比较接近,具有相似的优点,例如可以很方便地将起重臂的长度按5m 一节加以改变。

1975年Linden 公司创造了平头塔机模数系统,使不同型号的塔机之间可以实现臂节的互换,其具有代表性的8000系列自由悬臂式塔机的起重能力为100～880t ・m 。

大型塔机的需求在两次石油能源危机时期的回落,促使C omansa 公司转向Linden 公司的概念,进入较小规格平头塔机的领域,而在20世纪末,其他一些制造商也陆续推出了平头塔式起重机,包括BK T (现为P otain )、Liebherr 和T erex 2C omedil 公司等,其中P otain 公司已推出了MDT 型50～412t ・m 共13种规格的系列产品。

1　平头塔式起重机的优点平头塔机的优点是由其特殊的结构型式所决定的,特别是在受到限制的工地条件下,对平头塔机的需求更为明显。

(1)当若干台塔机需在同一个工地内相互靠近作业时,用平头塔机可以节省大量费用。

由于平头塔机取消了塔头,降低了自立高度,而且工地内所安装的相互交叉作业的塔机均可相应降低高度,可节省安装时间,并可减少每台塔机的中心压重;还可降低对安装塔机用的移动式起重机起升高度的要求;在某些情况下,甚至可以采用较小的塔身截面和底架等等。

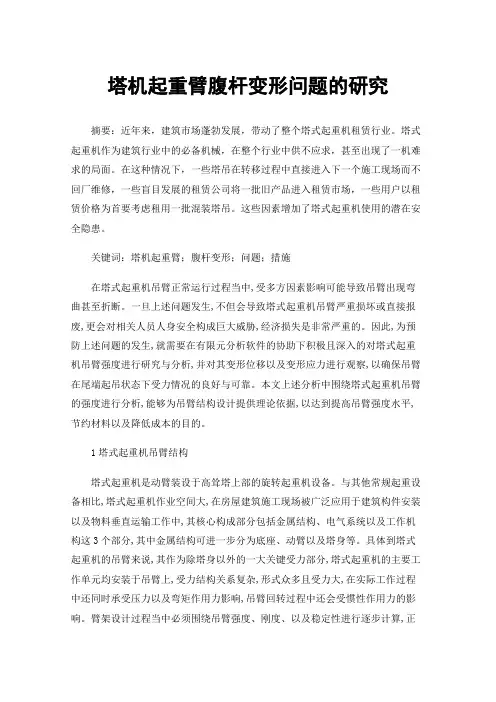

塔机起重臂腹杆变形问题的研究摘要：近年来，建筑市场蓬勃发展，带动了整个塔式起重机租赁行业。

塔式起重机作为建筑行业中的必备机械，在整个行业中供不应求，甚至出现了一机难求的局面。

在这种情况下，一些塔吊在转移过程中直接进入下一个施工现场而不回厂维修，一些盲目发展的租赁公司将一批旧产品进入租赁市场，一些用户以租赁价格为首要考虑租用一批混装塔吊。

这些因素增加了塔式起重机使用的潜在安全隐患。

关键词：塔机起重臂；腹杆变形；问题；措施在塔式起重机吊臂正常运行过程当中,受多方因素影响可能导致吊臂出现弯曲甚至折断。

一旦上述问题发生,不但会导致塔式起重机吊臂严重损坏或直接报废,更会对相关人员人身安全构成巨大威胁,经济损失是非常严重的。

因此,为预防上述问题的发生,就需要在有限元分析软件的协助下积极且深入的对塔式起重机吊臂强度进行研究与分析,并对其变形位移以及变形应力进行观察,以确保吊臂在尾端起吊状态下受力情况的良好与可靠。

本文上述分析中围绕塔式起重机吊臂的强度进行分析,能够为吊臂结构设计提供理论依据,以达到提高吊臂强度水平,节约材料以及降低成本的目的。

1塔式起重机吊臂结构塔式起重机是动臂装设于高耸塔上部的旋转起重机设备。

与其他常规起重设备相比,塔式起重机作业空间大,在房屋建筑施工现场被广泛应用于建筑构件安装以及物料垂直运输工作中,其核心构成部分包括金属结构、电气系统以及工作机构这3个部分,其中金属结构可进一步分为底座、动臂以及塔身等。

具体到塔式起重机的吊臂来说,其作为除塔身以外的一大关键受力部分,塔式起重机的主要工作单元均安装于吊臂上,受力结构关系复杂,形式众多且受力大,在实际工作过程中还同时承受压力以及弯矩作用力影响,吊臂回转过程中还会受惯性作用力的影响。

臂架设计过程当中必须围绕吊臂强度、刚度、以及稳定性进行逐步计算,正确选定吊点位置并确定吊臂合理强度水平,在结构设计中扮演着非常重要的角色。

起吊过程当中,吊点可以将吊臂划分为多个部分,塔式起重机正常作业状态下,各臂架将分别产生最大限度的负弯矩作用力或正弯矩作用力,为了达到优化吊臂设计方案的目的,需要围绕强度、内力进行计算。

塔式起重机的分类和型号塔吊是一种塔身直立，起重臂和平衡臂铰接在塔帽下面，能够作360°回转的起重机，具有起升高度大、变幅半径长、回转角度广、工作效率高、操作方便、运转可靠等特点。

由于塔吊高耸直立、结构复杂、装拆转移频繁以及技术要求高，也给安全施工生产带来一定困难，易发生倾翻倒塌的事故，塔吊的安全安装拆卸、运行使用尤为重要。

一、塔机的分类1、按回转支承位置分类，塔式起重机可以分为上回转塔机和下回转塔机上回转塔机的起重臂、平衡臂、塔帽、起升机构、回转机构、变幅机构、电控系统、驾驶室、平衡重都在回转支承以上。

它的自身不平衡力矩和起重力矩，就作用在塔身顶部，所以塔身以受弯为主，受压力为辅。

正是依靠塔身，把力矩和压力从上面一直传到底部。

上回转塔机的突出优点是可以随时加节升高。

这是我国目前用得最多的塔机。

但是，由于它的塔身要承受很大的弯矩，故容易晃动，自升加节和超力矩倒塔的危险性比较大。

下回转塔式起重机除承载能力大之外,还具有以下特点:由于平衡重放在塔身下部的平台上。

所以整机重心较低,安全性高，由于大部分机构均安装在塔身下部平台上,使维护工作方便,减少了高空作业。

但由于平台较低,为使起重机回转方便,必须安装在离开建筑物有一定安全距离的位置处。

2、按臂架结构方式分类，分为小车变幅式塔机、动臂变幅式塔机和折臂变幅塔机小车变幅式塔机的起重臂固定在水平位置上,变幅是通过起重臂上的运行小车来实现的,它能充分利用幅度,起重小车可以开到靠近塔身的地方,变幅迅速，但不能调整仰角。

动臂变幅式塔机的吊钩滑轮组的定滑轮固定在吊臂头部,起重机变幅由改变起重臂的仰角来实现，这种塔式起重机可以充分发挥起重高度。

折臂变幅式塔机的基本特点是小车变幅式,同时吸收了动臂变幅式的某些优点。

它的吊臂由前后两段(前段吊臂永远保持水平状态,后段可以俯仰摆动)组成,也配有起重小车,构造上与小车变幅式的吊臂、小车相同。

3、按安装方式不同，可分为能进行折叠运输，自行整体架设的快速安装塔式起重机和非快速安装式4、按底架是否移动分为固定式塔机和行走式塔机固定式塔机固定在专门制作的基础上进行定点作业。
