正弦稳态交流电路相量电流电容曲线正弦稳态交流电路是电工学中一个很重要的概念，而相量电流和电容曲线则是在研究正弦稳态交流电路时经常会涉及到的两个概念。
本文将从以下几个方面对这些概念进行详细的讲解：一、正弦稳态交流电路的基本概念二、相量电流的概念及其计算方法三、电容曲线的概念及其计算方法四、结语一、正弦稳态交流电路的基本概念1.1 交流电与直流电在介绍正弦稳态交流电路之前，我们需要先了解一下交流电和直流电。
所谓直流电，就是指在一个方向上不变化或者只有微小波动的电信号；而所谓交流电，则是指在某个时间间隔内，信号会按照某种规律反复变化。
1.2 正弦稳态交流电路的定义正弦稳态交流电路是指由多个线性元件（如：阻抗、感抗等）组成的一个闭合回路，该回路中通过元件中的信号为正弦波形式，并且这些信号都在同一频率下运行。
1.3 正弦稳态交流电路的特点正弦稳态交流电路有以下几个特点：1）电压和电流在同一频率下运行；2）电压和电流之间存在相位差；3）在正弦稳态下，各元件中的电流和电压都是正弦波形式。
二、相量电流的概念及其计算方法2.1 相量概念相量是指用矢量表示法表示的物理量，它包括大小和方向两个方面。
在正弦稳态交流电路中，我们可以用相量来表示电压、电流等物理量。
2.2 相位差的概念在正弦稳态交流电路中，由于存在着相位差，因此我们需要引入一个新的概念——相位差。
所谓相位差，就是指两个信号之间在时间上的延迟或提前程度。
对于正弦波信号而言，我们可以用角度来表示它们之间的相位差。
2.3 相量计算方法在正弦稳态交流电路中，我们可以通过以下公式来计算相量：I = I0∠θ其中，I0表示幅值大小，θ表示相位角度。
这个公式表明了，在正弦稳态下，电流可以用相量来表示，其中相量的大小为I0，方向为θ。
三、电容曲线的概念及其计算方法3.1 电容器的概念电容器是一种能够存储电荷的元件，它由两个导体板和介质组成。
当在电容器的两个导体板上施加电压时，会在两个导体板之间形成一个电场，并且这个电场会使得导体板上出现正负极性的电荷。
实验三 正弦稳态交流电路相量研究一、 实验目的1. 研究正弦稳态交流电路中电压、电流相量之间的关系。
二、2. 掌握日光灯线路的接线。
三、 3. 理解改善电路功率因数的意义并掌握其方法。
四、原理说明1. 在单相正弦交流电路中, 用交流电流表测得各支路的电流值, 用交流电压表测得回路各元件两端的电压值, 它们之间的关系满足相量形式的基尔霍夫定律, 即(I=0和(U=0 。
2．图3-1所示的RC 串联电路, 在正弦稳态信号U 的激励下, UR 与UC 保持有900的相位差, 即当R 阻值改变时, UR 的相量轨迹是一个半园。
U 、UC 与UR 三者形成一个直角的电压三角形, 如图3-2所示。
R 值改变时, 可改变(角的大小, 从而达到移相的目的。
五、 3. 日光灯线路如图3-3所示, 图中A 是日光灯管, L 是镇流器, S 是启辉器,C 是补偿电容器, 用以改善电路的功率因数（COS(值）。
有关日光灯的工作原理请自行翻阅有关资料。
六、 实验设备SC220V LU图3-2图3-32 交流电流表0~5A 1 D323 功率表 1 D344 自耦调压器 1 DG015 镇流器、启辉器与40W灯管配用各1 DG096 日光灯灯管40W 17 电容器1μF, 2.2μF,4.7μF/500V 各1 DG098 白炽灯及灯座220V, 15W 1~3 DG089 电流插座 3 DG09七、实验内容1. 按图3-1接线。
R为220V﹑15W的白炽灯泡, 电容器为4.7UF/450V。
经指导教师检查后,接通实验台电源, 将自耦调压器输出（即U）调至220V。
记录U﹑UR﹑UC值, 验证电压三角形关系。
测量值计算值U（V）UR （V）UC（V）U'（与UR'+ UC组成）U'=22R CU U+∆U=U'-U（V）∆U/U（%）220 214.2 47.03 219.3 -0.7 -0.322.日光灯线路接线与测量按图3-4接线。
正弦稳态交流电路的研究实验报告正弦稳态交流电路的研究实验报告摘要：本实验旨在研究正弦稳态交流电路的特性。
通过构建不同类型的交流电路并测量其电流、电压以及功率等参数，我们了解到正弦稳态电路的频率响应、电流相位差、电压波形以及功率因数等重要特性。
实验结果表明，正弦稳态交流电路具有较好的稳定性和可靠性，适用于各种电力应用。
1. 引言正弦稳态交流电路是电力系统中最常见和重要的一类电路，广泛应用于发电、输电、变电等领域。
了解正弦稳态电路的特性对于电力工程师和电子技术研究者至关重要。
2. 实验原理本实验涉及了正弦稳态电路的基本原理，包括交流电路的频率响应、电流相位差、电压波形以及功率因数等。
2.1 交流电路的频率响应实验中我们构建了一个简单的RLC串联电路，通过改变输入交流信号的频率，测量电路中的电流和电压，来研究电路的频率响应。
2.2 交流电路的电流相位差通过在电路中添加电阻和电感元件，我们测量了电路中电流和电压之间的相位差，并分析了相位差对电路性能的影响。
2.3 交流电路的电压波形实验中我们使用示波器测量了电路中的电压波形，并观察了不同电路元件对电压波形的影响。
2.4 交流电路的功率因数通过测量电路中的有功功率和视在功率，我们计算了电路的功率因数，并探讨了功率因数对电路效率的影响。
3. 实验过程及结果我们按照实验原理部分所述方法搭建了正弦稳态交流电路，并进行了一系列测量。
3.1 频率响应实验在实验中，我们改变了输入交流信号的频率，测量了电路中的电流和电压。
实验结果显示，电路对不同频率的输入信号有不同的响应。
3.2 电流相位差实验通过添加电感元件和电阻元件，我们测量了电路中电流和电压之间的相位差。
实验结果表明，电路中的电感元件会导致电流滞后于电压。
3.3 电压波形实验我们使用示波器测量了电路中的电压波形，并观察了不同电路元件对电压波形的影响。
实验结果显示，电路中的电感元件会导致电压波形发生畸变。
3.4 功率因数实验通过测量电路中的有功功率和视在功率，我们计算了电路的功率因数。

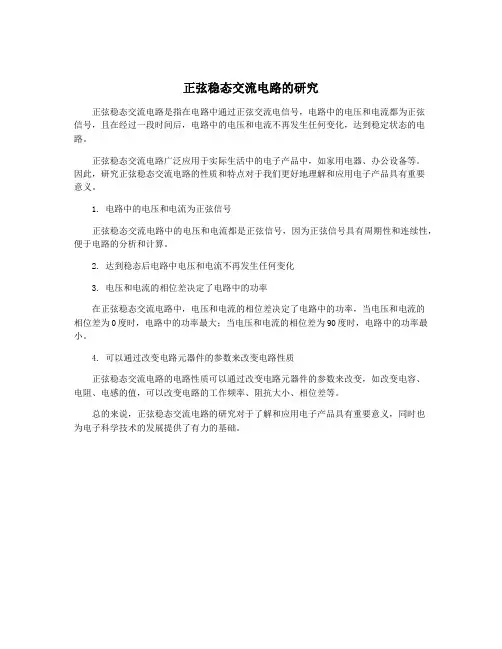

正弦稳态交流电路的研究
正弦稳态交流电路是指在电路中通过正弦交流电信号，电路中的电压和电流都为正弦
信号，且在经过一段时间后，电路中的电压和电流不再发生任何变化，达到稳定状态的电路。
正弦稳态交流电路广泛应用于实际生活中的电子产品中，如家用电器、办公设备等。
因此，研究正弦稳态交流电路的性质和特点对于我们更好地理解和应用电子产品具有重要
意义。
1. 电路中的电压和电流为正弦信号
正弦稳态交流电路中的电压和电流都是正弦信号，因为正弦信号具有周期性和连续性，便于电路的分析和计算。
2. 达到稳态后电路中电压和电流不再发生任何变化
3. 电压和电流的相位差决定了电路中的功率
在正弦稳态交流电路中，电压和电流的相位差决定了电路中的功率，当电压和电流的
相位差为0度时，电路中的功率最大；当电压和电流的相位差为90度时，电路中的功率最小。
4. 可以通过改变电路元器件的参数来改变电路性质
正弦稳态交流电路的电路性质可以通过改变电路元器件的参数来改变，如改变电容、
电阻、电感的值，可以改变电路的工作频率、阻抗大小、相位差等。
总的来说，正弦稳态交流电路的研究对于了解和应用电子产品具有重要意义，同时也
为电子科学技术的发展提供了有力的基础。

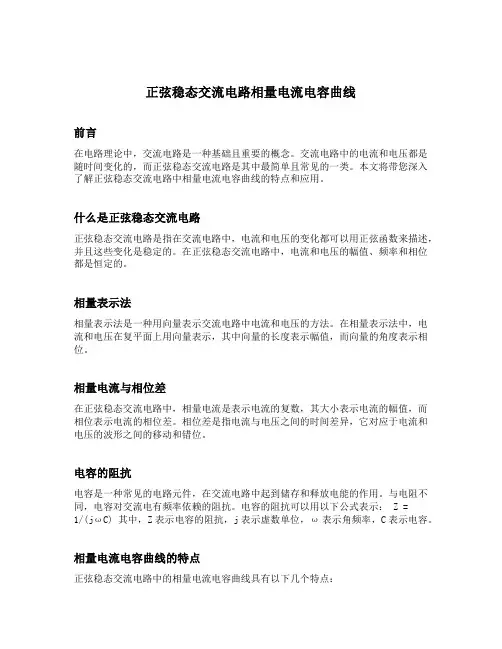

正弦稳态交流电路相量电流电容曲线前言在电路理论中，交流电路是一种基础且重要的概念。
交流电路中的电流和电压都是随时间变化的，而正弦稳态交流电路是其中最简单且常见的一类。
本文将带您深入了解正弦稳态交流电路中相量电流电容曲线的特点和应用。
什么是正弦稳态交流电路正弦稳态交流电路是指在交流电路中，电流和电压的变化都可以用正弦函数来描述，并且这些变化是稳定的。
在正弦稳态交流电路中，电流和电压的幅值、频率和相位都是恒定的。
相量表示法相量表示法是一种用向量表示交流电路中电流和电压的方法。
在相量表示法中，电流和电压在复平面上用向量表示，其中向量的长度表示幅值，而向量的角度表示相位。
相量电流与相位差在正弦稳态交流电路中，相量电流是表示电流的复数，其大小表示电流的幅值，而相位表示电流的相位差。
相位差是指电流与电压之间的时间差异，它对应于电流和电压的波形之间的移动和错位。
电容的阻抗电容是一种常见的电路元件，在交流电路中起到储存和释放电能的作用。
与电阻不同，电容对交流电有频率依赖的阻抗。
电容的阻抗可以用以下公式表示： Z =1/(jωC) 其中，Z表示电容的阻抗，j表示虚数单位，ω表示角频率，C表示电容。
相量电流电容曲线的特点正弦稳态交流电路中的相量电流电容曲线具有以下几个特点：1. 幅值随频率变化相量电流的幅值随频率的增加而减小，这是由电容阻抗的特性所决定的。
随着频率的增加，电容的阻抗减小，导致电流的幅值减小。
2. 相位差随频率变化相量电流的相位差随频率的增加而增大。
当频率很低时，电容的阻抗很大，电流滞后于电压；当频率很高时，电容的阻抗很小，电流领先于电压。
3. 最大电流与电压的相位差在正弦稳态交流电路中，电流与电压存在相位差。
当电流滞后于电压时，相位差为正；当电流领先于电压时，相位差为负。
相位差的大小取决于电路中的阻抗、电感和电容的组合。
4. 曲线形状相量电流电容曲线呈现一种平滑的曲线形状，其幅值和相位差随频率的变化呈现出一定的规律性。
正弦稳态交流电路相量的研究实验报告实验目的。
本实验旨在通过对正弦稳态交流电路相量的研究，探索交流电路中电压和电流的相量特性，加深对交流电路中相量概念的理解，并验证相关理论知识。
实验原理。
正弦稳态交流电路是指在电压和电流都是正弦波的情况下，电路中各个元件的电压和电流也是正弦波，并且频率相同、相位差不变。
在正弦稳态交流电路中，电压和电流的相量可以用复数表示，其中实部表示电压或电流的幅值，虚部表示相位差。
电压和电流的相量之间存在幅值比和相位差的关系。
实验仪器和材料。
1. 交流电源。
2. 电阻、电感、电容等元件。
3. 示波器。
4. 万用表。
5. 直流电源。
6. 信号发生器。
实验步骤。
1. 搭建正弦稳态交流电路，包括电压源、电阻、电感和电容等元件。
2. 连接示波器，观察电压和电流的波形，并测量其幅值和相位差。
3. 调节信号发生器的频率，观察电压和电流的波形随频率变化的规律。
4. 断开交流电源，接入直流电源，观察电压和电流的波形，并测量其幅值和相位差。
5. 记录实验数据，并进行数据处理和分析。
实验结果。
通过实验观测和数据处理，得出以下结论：1. 在正弦稳态交流电路中，电压和电流的相量可以用复数表示，实部表示幅值，虚部表示相位差。
2. 电压和电流的相量之间存在幅值比和相位差的关系，符合正弦函数规律。
3. 频率对电压和电流的相量有影响，频率增大时，电压和电流的相量幅值减小，相位差增大。
4. 在直流电源下，电压和电流的相量均为实数，相位差为零。
实验分析。
通过本实验的研究，加深了对正弦稳态交流电路中相量的理解，验证了相关理论知识。
实验结果表明，电压和电流的相量在交流电路中具有一定的规律性，频率对相量也有一定的影响。
这对于进一步研究交流电路、分析电路性能具有一定的指导意义。
结论。
本实验通过对正弦稳态交流电路相量的研究，验证了电压和电流的相量在交流电路中的特性，加深了对相量概念的理解。
同时，实验结果对于进一步研究交流电路、分析电路性能具有一定的指导意义。
正弦稳态交流电路相量的研究正弦稳态交流电路是电工学中重要的内容，它是指电路中电流、电压等信号都是正弦函数的交流电路。
相比于非稳态交流电路，稳态交流电路的分析更加简单，并且实际应用非常广泛。
本文将对正弦稳态交流电路的相量进行详细研究。
在正弦稳态交流电路分析中，我们经常将电压或电流表示为以下形式：V = Vm * exp(jωt + φ)其中，V表示电压的相量形式，Vm是电压信号的幅值，ω表示角频率，t表示时间，φ表示电压相对于参考电压的相位差，exp(jωt)是一个指数函数。
在相量形式中，我们可以使用复数运算的方法简化电路计算。
例如，如果在电路中有两个电阻R1和R2串联，流过它们的电流分别为I1和I2，那么我们可以使用相量表示为：I=I1+I2其中I是总电流的相量。
此外，相量还可以用来表示电路中的复杂元件，如电感和电容。
对于电感元件，其电流和电压之间的关系为：V=jωL*I其中L表示电感的感值。
这样，我们可以将电感的电压表示为相位比电流大90°的相角函数。
同样，对于电容元件，其电流和电压之间的关系为：I=jωC*V其中C表示电容的电容值。
这样，我们可以将电容的电流表示为相位比电压小90°的相角函数。
利用相量的思想，我们可以将正弦稳态交流电路简化为求解线性方程组的问题。
通过建立和求解这些线性方程组，我们可以求得电路中各元件的电流和电压。
在正弦稳态交流电路中，还有一些重要的定理可以帮助我们更好地理解和分析电路。
例如，欧姆定律在稳态下仍然成立，即电压等于电流乘以电阻。
此外，有理电路定理也适用于正弦稳态交流电路。
有理电路定理表明，只要电路中只包含电阻、电感和电容这些有理元件，那么该电路的响应将始终是正弦函数。
总之，正弦稳态交流电路的相量分析方法非常重要，它帮助我们简化电路分析，并且可以应用于各种电路中，包括线性电路和非线性电路。
通过正确理解和运用相量分析方法，我们可以更好地理解电路中电流和电压之间的关系，以及各元件之间的相互影响。
正弦稳态交流电路相量实验报告正弦稳态交流电路相量实验报告导言：在电路实验中，正弦稳态交流电路是一种常见且重要的电路。
它由电源、电阻、电感和电容等元件组成，能够实现电能的传输和转换。
本实验旨在通过实际操作，探究正弦稳态交流电路中的相量特性，并分析其对电路性能的影响。
实验目的：1. 了解正弦稳态交流电路的基本原理和特性；2. 学习如何使用相量法分析电路；3. 掌握相量法在电路分析中的应用。
实验仪器和材料：1. 交流电源2. 电阻、电感、电容等元件3. 示波器4. 万用表实验步骤：1. 搭建正弦稳态交流电路，包括电源、电阻、电感和电容等元件。
确保电路连接正确，并注意安全。
2. 使用示波器测量电路中的电压和电流波形，并记录数据。
3. 利用万用表测量电路中的电压和电流值，并记录数据。
4. 根据测量数据，计算电路中的功率、电阻、电感和电容等参数。
5. 使用相量法分析电路，绘制电压和电流的相量图，并进行相量运算。
6. 分析实验结果，探讨电路中各元件对电路性能的影响。
实验结果与分析：通过实验测量和计算，得到了电路中的电压、电流、功率等参数。
利用相量法分析电路，绘制了电压和电流的相量图，并进行了相量运算。
通过对实验结果的分析，可以得出以下结论：1. 电阻对电路的电压和电流波形没有相位差，且大小与电流成正比。
2. 电感对电路的电压和电流波形存在90度的相位差，且电压超前电流90度。
3. 电容对电路的电压和电流波形存在90度的相位差，且电流超前电压90度。
4. 电路中的功率是电压和电流的乘积，且功率因数是功率与视在功率的比值。
结论：通过本次实验，我们深入了解了正弦稳态交流电路的相量特性，并学会了使用相量法分析电路。
实验结果表明，电路中的电阻、电感和电容等元件对电路的电压、电流和功率等参数有着不同的影响。
掌握了这些特性和方法，我们能够更好地设计和优化电路，提高电路的性能和效率。
展望：正弦稳态交流电路是电路学习中的重要内容，本实验只是对其进行了初步的探究。
