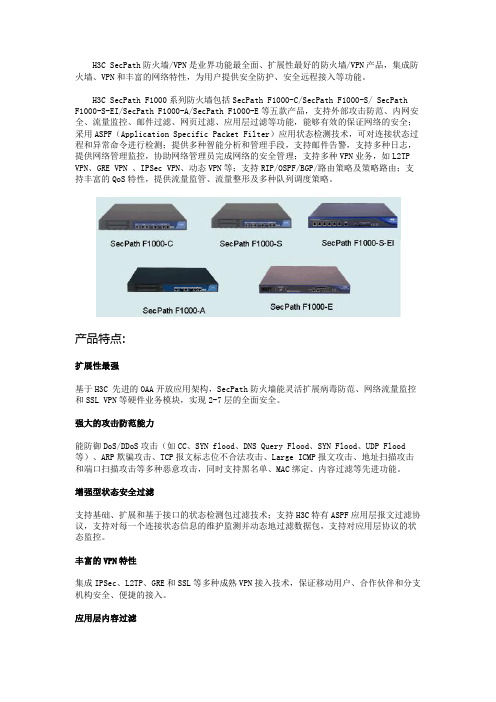

H3C SecPath防火墙/VPN是业界功能最全面、扩展性最好的防火墙/VPN产品,集成防火墙、VPN和丰富的网络特性,为用户提供安全防护、安全远程接入等功能。
H3C SecPath F1000系列防火墙包括SecPath F1000-C/SecPath F1000-S/ SecPathF1000-S-EI/SecPath F1000-A/SecPath F1000-E等五款产品,支持外部攻击防范、内网安全、流量监控、邮件过滤、网页过滤、应用层过滤等功能,能够有效的保证网络的安全;采用ASPF(Application Specific Packet Filter)应用状态检测技术,可对连接状态过程和异常命令进行检测;提供多种智能分析和管理手段,支持邮件告警,支持多种日志,提供网络管理监控,协助网络管理员完成网络的安全管理;支持多种VPN业务,如L2TP VPN、GRE VPN 、IPSec VPN、动态VPN等;支持RIP/OSPF/BGP/路由策略及策略路由;支持丰富的QoS特性,提供流量监管、流量整形及多种队列调度策略。
产品特点:扩展性最强基于H3C 先进的OAA开放应用架构,SecPath防火墙能灵活扩展病毒防范、网络流量监控和SSL VPN等硬件业务模块,实现2-7层的全面安全。
强大的攻击防范能力能防御DoS/DDoS攻击(如CC、SYN flood、DNS Query Flood、SYN Flood、UDP Flood 等)、ARP欺骗攻击、TCP报文标志位不合法攻击、Large ICMP报文攻击、地址扫描攻击和端口扫描攻击等多种恶意攻击,同时支持黑名单、MAC绑定、内容过滤等先进功能。
增强型状态安全过滤支持基础、扩展和基于接口的状态检测包过滤技术;支持H3C特有ASPF应用层报文过滤协议,支持对每一个连接状态信息的维护监测并动态地过滤数据包,支持对应用层协议的状态监控。
丰富的VPN特性集成IPSec、L2TP、GRE和SSL等多种成熟VPN接入技术,保证移动用户、合作伙伴和分支机构安全、便捷的接入。

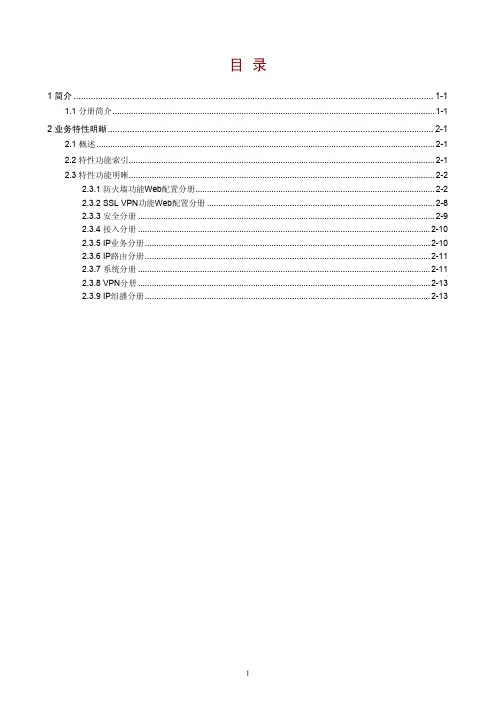

目录1 简介...................................................................................................................................................1-11.1 分册简介............................................................................................................................................1-12 业务特性明晰.....................................................................................................................................2-12.1 概述...................................................................................................................................................2-12.2 特性功能索引.....................................................................................................................................2-12.3 特性功能明晰.....................................................................................................................................2-22.3.1 防火墙功能Web配置分册........................................................................................................2-22.3.2 SSL VPN功能Web配置分册...................................................................................................2-82.3.3 安全分册.................................................................................................................................2-92.3.4 接入分册...............................................................................................................................2-102.3.5 IP业务分册............................................................................................................................2-102.3.6 IP路由分册............................................................................................................................2-112.3.7 系统分册...............................................................................................................................2-112.3.8 VPN分册...............................................................................................................................2-132.3.9 IP组播分册............................................................................................................................2-131 简介z本手册当前适用于H3C SecPath F1000-E(F3166)、F1000-S-EI(E5114)及SecBlade防火墙插卡(F3166)产品。

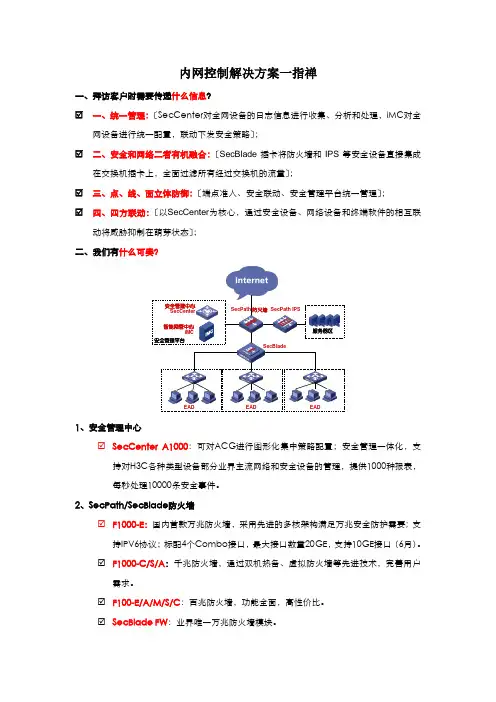

内网控制解决方案一指禅一、拜访客户时需要传递什么信息?一、统一管理:〔SecCenter 对全网设备的日志信息进行收集、分析和处理,iMC 对全网设备进行统一配置,联动下发安全策略〕;二、安全和网络二者有机融合:〔SecBlade 插卡将防火墙和IPS 等安全设备直接集成在交换机插卡上,全面过滤所有经过交换机的流量〕;三、点、线、面立体防御:〔端点准入、安全联动、安全管理平台统一管理〕;四、四方联动:〔以SecCenter 为核心,通过安全设备、网络设备和终端软件的相互联动将威胁抑制在萌芽状态〕;二、我们有什么可卖?SecPath 防火墙EAD EAD EAD SecBlade服务器区1、 安全管理中心☑ SecCenter A1000:可对ACG 进行图形化集中策略配置;安全管理一体化,支持对H3C 各种类型设备部分业界主流网络和安全设备的管理,提供1000种报表,每秒处理10000条安全事件。
2、 S ecPath/SecBlade 防火墙☑ F1000-E :国内首款万兆防火墙,采用先进的多核架构满足万兆安全防护需要; 支持IPV6协议;标配4个Combo 接口,最大接口数量20GE ,支持10GE 接口(6月)。
☑ F1000-C/S/A :千兆防火墙,通过双机热备、虚拟防火墙等先进技术,完善用户需求。
☑ F100-E/A/M/S/C :百兆防火墙,功能全面,高性价比。
☑ SecBlade FW :业界唯一万兆防火墙模块。
3、S ecPath/SecBlade IPS☑T1000-A/M/S、T200-S/E/M/A:业内唯一内置专业防病毒库IPS,病毒库、漏洞库、协议库三库合一。
☑SecBlade IPS:业界唯一IPS模块。
4、E AD系统☑EAD解决方案:业界最佳接入控制系统。
三、竞争策略Cisco1、客户端无中文界面2、安全管理平台联动策略不完整,无黑名单和在线提醒等功能3、事件管理兼容性差,可管理设备厂家少Juniper1、客户端无中文界面2、安全设备和管理平台无法与交换机联动3、没有安全插卡4、事件管理兼容性差,可管理设备厂家少天融信1、安全设备和管理平台无法与交换机联动2、没有安全插卡3、事件管理兼容性差,可管理设备厂家少。

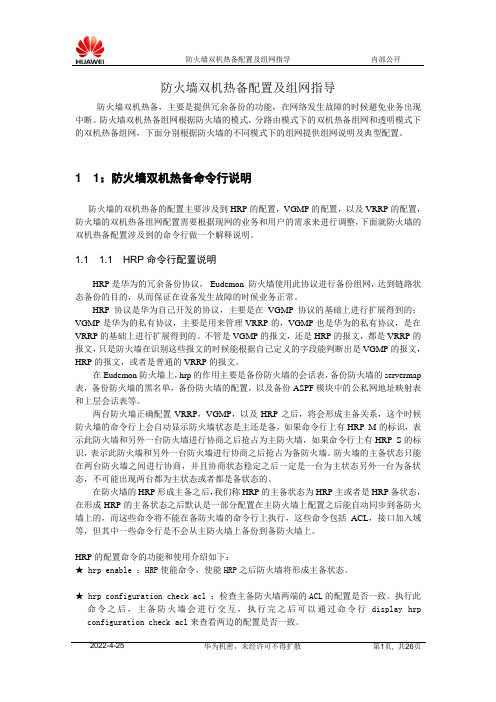

防火墙双机热备配置及组网指导防火墙双机热备,主要是提供冗余备份的功能,在网络发生故障的时候避免业务出现中断。
防火墙双机热备组网根据防火墙的模式,分路由模式下的双机热备组网和透明模式下的双机热备组网,下面分别根据防火墙的不同模式下的组网提供组网说明及典型配置。
1 1:防火墙双机热备命令行说明防火墙的双机热备的配置主要涉及到HRP的配置,VGMP的配置,以及VRRP的配置,防火墙的双机热备组网配置需要根据现网的业务和用户的需求来进行调整,下面就防火墙的双机热备配置涉及到的命令行做一个解释说明。
1.1 1.1 HRP命令行配置说明HRP是华为的冗余备份协议,Eudemon 防火墙使用此协议进行备份组网,达到链路状态备份的目的,从而保证在设备发生故障的时候业务正常。
HRP协议是华为自己开发的协议,主要是在VGMP协议的基础上进行扩展得到的;VGMP是华为的私有协议,主要是用来管理VRRP的,VGMP也是华为的私有协议,是在VRRP的基础上进行扩展得到的。
不管是VGMP的报文,还是HRP的报文,都是VRRP的报文,只是防火墙在识别这些报文的时候能根据自己定义的字段能判断出是VGMP的报文,HRP的报文,或者是普通的VRRP的报文。
在Eudemon防火墙上,hrp的作用主要是备份防火墙的会话表,备份防火墙的servermap 表,备份防火墙的黑名单,备份防火墙的配置,以及备份ASPF模块中的公私网地址映射表和上层会话表等。
两台防火墙正确配置VRRP,VGMP,以及HRP之后,将会形成主备关系,这个时候防火墙的命令行上会自动显示防火墙状态是主还是备,如果命令行上有HRP_M的标识,表示此防火墙和另外一台防火墙进行协商之后抢占为主防火墙,如果命令行上有HRP_S的标识,表示此防火墙和另外一台防火墙进行协商之后抢占为备防火墙。
防火墙的主备状态只能在两台防火墙之间进行协商,并且协商状态稳定之后一定是一台为主状态另外一台为备状态,不可能出现两台都为主状态或者都是备状态的。
h3c防火墙配置教程H3C防火墙是一种常见的网络安全设备,用于保护企业网络免受恶意攻击和未经授权的访问。
通过配置H3C防火墙,可以实现对网络流量进行监控和管理,提高网络的安全性和稳定性。
下面将为您介绍H3C防火墙的配置教程。
首先,我们需要连接到H3C防火墙的管理界面。
可以通过网线将计算机连接到防火墙的管理口上。
然后,打开浏览器,输入防火墙的管理IP地址,登录到防火墙的管理界面。
登录成功后,我们可以开始配置防火墙的策略。
首先,配置入方向和出方向的安全策略。
点击“策略”选项卡,然后选择“安全策略”。
接下来,我们需要配置访问规则。
点击“访问规则”选项卡,然后选择“新增规则”。
在规则配置页面,我们可以设置源地址、目的地址、服务类型等规则条件。
除了访问规则,我们还可以配置NAT规则。
点击“NAT规则”选项卡,然后选择“新增规则”。
在规则配置页面,我们可以设置源地址、目的地址、服务类型等规则条件,并设置相应的转换规则。
配置完访问规则和NAT规则后,我们还可以进行其他配置,如VPN配置、远程管理配置等。
点击对应的选项卡,然后根据实际需求进行配置。
配置完成后,我们需要保存配置并生效。
点击界面上的“保存”按钮,然后点击“应用”按钮。
防火墙将会重新加载配置,并生效。
最后,我们需要进行测试,确保防火墙的配置可以实现预期的效果。
可以通过给防火墙配置规则的源地址发送网络流量进行测试,然后查看防火墙是否根据配置对流量进行了相应的处理。
总结起来,配置H3C防火墙需要连接到防火墙的管理界面,配置安全策略、访问规则、NAT规则等,保存配置并生效,最后进行测试。
通过这些步骤,可以配置H3C防火墙以提高网络的安全性和稳定性。
希望以上的H3C防火墙配置教程对您有所帮助。
如果还有其他问题,可以随时向我提问。

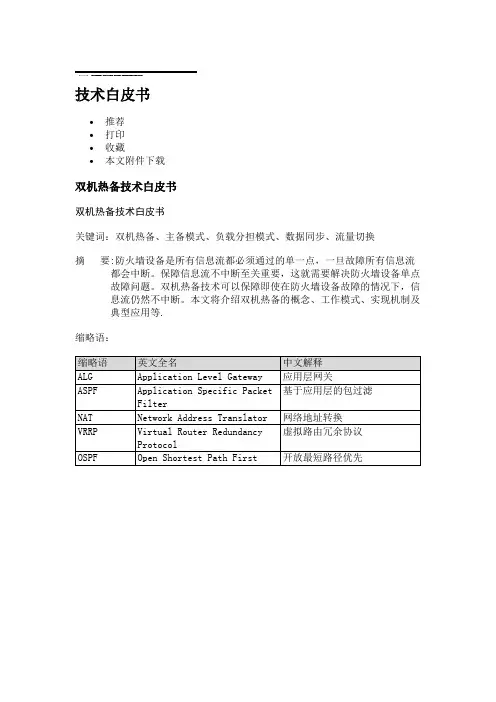

技术白皮书•推荐•打印•收藏•本文附件下载双机热备技术白皮书双机热备技术白皮书关键词:双机热备、主备模式、负载分担模式、数据同步、流量切换摘要:防火墙设备是所有信息流都必须通过的单一点,一旦故障所有信息流都会中断。
保障信息流不中断至关重要,这就需要解决防火墙设备单点故障问题。
双机热备技术可以保障即使在防火墙设备故障的情况下,信息流仍然不中断。
本文将介绍双机热备的概念、工作模式、实现机制及典型应用等.缩略语:缩略语英文全名中文解释ALG Application Level Gateway 应用层网关基于应用层的包过滤ASPF Application Specific PacketFilterNAT Network Address Translator 网络地址转换VRRP Virtual Router Redundancy虚拟路由冗余协议ProtocolOSPF Open Shortest Path First 开放最短路径优先目录1 概述1。
1 产生背景1.2 技术优点2 双机热备工作模式2.1 主备模式2.2 负载分担模式3 双机热备实现机制3。
1 数据同步3.2 流量切换3.2。
1 通过VRRP实现流量切换3。
2.2 通过动态路由实现流量切换3。
3 应用限制4 H3C实现的技术特色5 双机热备典型组网应用5.1 双机热备典型组网应用(路由模式+主备模式)5.2 双机热备典型组网应用(路由模式+负载分担模式)5.3 双机热备典型组网应用(透明模式+负载分担模式)6 参考文献1 概述1.1 产生背景在当前的组网应用中,用户对网络可靠性的要求越来越高,对于一些重要的业务入口或接入点(比如企业的Internet接入点、银行的数据库服务器等)如何保证网络的不间断传输,成为急需解决的一个问题。
如图1 所示,防火墙作为内外网的接入点,当设备出现故障便会导致内外网之间的网络业务的全部中断。
在这种关键业务点上如果只使用一台设备的话,无论其可靠性多高,系统都必然要承受因单点故障而导致网络中断的风险.图1 单点设备组网图于是,业界推出了传统备份组网方案来避免此风险,该方案在接入点部署多台设备形成备份,通过VRRP或动态路由等机制进行链路切换,实现一台设备故障后流量自动切换到另一台正常工作的设备。
