防火墙技术案例双机热备负载分担组网下的IPSec配置

IPsec协议的策略配置实例IPsec（Internet Protocol Security）是一种用于保护IP数据包传输安全的协议。

通过对数据进行加密、身份认证和完整性验证，IPsec协议可以有效地防止数据在传输过程中的被窃听、篡改和伪造。

在实际应用中，合理的策略配置对于IPsec协议的安全性和性能发挥至关重要。

本文将介绍一个IPsec协议策略配置的实例，以帮助读者更好地理解如何使用IPsec协议来保护网络通信。

一、确定安全需求与目标在配置IPsec策略之前，首先应该明确实际安全需求和目标。

例如，我们可能希望保护公司内部局域网与外部网络之间的通信安全，防止敏感信息泄露和未经授权的访问。

基于这样的需求，我们可以制定以下目标：1. 加密通信：确保数据在传输中是加密的，使得窃听者无法获得明文内容。

2. 身份认证：确保通信双方的身份是合法的，避免冒充和中间人攻击。

3. 完整性验证：确保传输的数据没有被篡改或损坏。

二、选择合适的IPsec策略根据实际需求和目标，选择合适的IPsec策略是关键步骤之一。

常见的IPsec策略有两种：传输模式（Transport Mode）和隧道模式（Tunnel Mode）。

传输模式一般用于主机到主机的通信，仅保护IP数据包的有效载荷（Payload），对IP头部不进行处理。

而隧道模式则用于网络到网络的通信，对整个IP数据包进行加密和认证。

根据我们的需求，我们选择隧道模式，以保护整个网络之间的通信安全。

三、配置IPsec策略在选择好IPsec策略之后，我们可以开始配置IPsec协议以实现所需的保护措施。

配置步骤如下：1. 配置IPsec策略目的地我们需要明确需要保护的网络通信源和目的地。

例如，我们希望保护本地局域网（192.168.1.0/24）与远程办公地点（10.0.0.0/24）之间的通信安全。

2. 生成必要的密钥和证书IPsec协议使用密钥进行加密和认证。

我们需要生成用于隧道模式的加密密钥和身份认证密钥。

双机热备网络卫士防火墙可以实现多种方式下的冗余备份，包括：双机热备模式、负载均衡模式和连接保护模式。

在双机热备模式下（最多支持九台设备），任何时刻都只有一台防火墙（主墙）处于工作状态，承担报文转发任务，一组防火墙处于备份状态并随时接替任务。

当主墙的任何一个接口（不包括心跳口）出现故障时，处于备份状态的防火墙经过协商后，由优先级高的防火墙接替主墙的工作，进行数据转发。

在负载均衡模式下（最多支持九台设备），两台/多台防火墙并行工作，都处于正常的数据转发状态。

每台防火墙中设置多个VRRP备份组，两台/多台防火墙中VRID相同的组之间可以相互备份，以便确保某台设备故障时，其他的设备能够接替其工作。

在连接保护模式下（最多支持九台设备），防火墙之间只同步连接信息，并不同步状态信息。

当两台/多台防火墙均正常工作时，由上下游的设备通过运行VRRP或HSRP进行冗余备份，以便决定流量由哪台防火墙转发，所有防火墙处于负载分担状态，当其中一台发生故障时，上下游设备经过协商后会将其上的数据流通过其他防火墙转发。

双机热备模式基本需求图 1双机热备模式的网络拓扑图上图是一个简单的双机热备的主备模式拓扑图，主墙和一台从墙并联工作，两个防火墙的Eth2接口为心跳口，由心跳线连接用来协商状态，同步对象及配置信息。

配置要点➢设置HA心跳口属性➢设置除心跳口以外的其余通信接口属于VRID2➢指定HA的工作模式及心跳口的本地地址和对端地址➢主从防火墙的配置同步WEBUI配置步骤1）配置HA心跳口和其他通讯接口地址HA心跳口必须工作在路由模式下，而且要配置同一网段的IP以保证相互通信。

接口属性必须要勾选“ha-static”选项，否则HA心跳口的IP地址信息会在主从墙运行配置同步时被对方覆盖。

➢主墙a）配置HA心跳口地址。

①点击网络管理>接口，然后选择“物理接口”页签，点击eth2接口后的“设置”图标，配置基本信息，如下图所示。

点击“确定”按钮保存配置。

双机热备配置举例目录1双机热备配置举例1.1 配置主备备份方式下的双机热备1.2 配置负载分担方式上下行设备是路由器的双机热备1.3配置负载分担方式下业务接口工作在交换模式的双机热备1.4 配置主备备份方式下VRRP 和OSPF 结合的双机热备1.5 配置主备备份方式下OSPF 与NAT 结合的双机热备1双机热备配置举例通过配置双机热备功能，可以确保主用设备出现故障时能由备份设备平滑地接替工作。

配置主备备份方式下的双机热备Eudemon 作为安全设备部署在业务节点上，上下行设备均是交换机，实现主备备份的双机热备份组网。

配置负载分担方式上下行设备是路由器的双机热备Eudemon 作为安全设备部署在业务节点上，上下行设备均是路由器，实现负载分担的双机热备份组网。

配置负载分担方式下业务接口工作在交换模式的双机热备Eudemon 上下行设备均是路由器，主备设备的业务接口工作在交换模式下，在上下行路由器之间透传OSPF 协议，同时对业务流量提供安全过滤功能。

配置主备备份方式下VRRP和OSPF结合的双机热备主备设备与路由器运行OSPF协议，与交换机运行VRRP , 实现主备备份的双机热备份组网。

配置主备备份方式下OSPF与NAT结合的双机热备主备设备与路由器及下行设备GGSN设备运行OSPF协议，在设备上配置NAT功能，实现主备备份的双机热备份组网。

父主题：典型配置案例1.1配置主备备份方式下的双机热备Eudemon作为安全设备部署在业务节点上，上下行设备均是交换机，实现主备备份的双机热备份组网。

组网需求Eudemon作为安全设备被部署在业务节点上。

其中上下行设备均是交换机，Eudemon_A、Eudemon_B分别充当主用设备和备用设备。

网络规划如下：•内部网络通过路巾器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/2接口相连，部署在Trust区域。

•外部网络通过路由器与Eudemon_A、Eudemon_B 的GigabitEthernet 0/0/1接口相连，部署在Untrust区域。

双机热备与ipsec结合使用解释说明嘿，你知道吗？双机热备和 IPSec 这俩家伙，就像是一对默契十足
的好搭档！双机热备呢，就好比是一个随时准备替补上场的超级候补
队员。

比如说吧，你的主服务器突然“生病”了，不能工作了，这时候
双机热备就会立刻冲上去，保证系统还能正常运行，是不是很厉害？
而 IPSec 呢，它就像是给你的数据穿上了一层坚固的铠甲！它能把
你的数据保护得好好的，让它们在网络世界里安全地“旅行”。

那要是把双机热备和 IPSec 结合起来使用，哇塞，那可不得了！这
就好像是一支强大的军队，既有勇猛的前锋在前方冲锋陷阵，又有坚
固的后盾保障一切。

想象一下，你的系统正在稳定地运行着，双机热备在一旁默默守护，随时准备应对突发状况。

而 IPSec 则把所有的数据都保护得严严实实，不让任何外界的威胁有可乘之机。

这不就是我们最想要的那种安全又
可靠的状态吗？
你看啊，要是只有双机热备，虽然能保证系统不停机，但数据的安
全呢？要是没有 IPSec 的保护，那不是很容易被攻击？反过来，只有IPSec 也不行啊，系统万一出问题了咋办？所以啊，它们俩结合起来，
那才是真正的完美！
我就觉得，双机热备和 IPSec 结合使用，真的是太重要了！它们能让我们的系统既稳定又安全，这难道不是我们一直追求的吗？难道你不想让你的系统也拥有这样强大的保障吗？。

Quidway Eudemon300/500/1000配置指南可靠性分册目录目录1双机热备份配置 (1)1.1简介 (2)1.1.1总体概述 (2)1.1.2VRRP概述 (4)1.1.3VGMP概述 (5)1.1.4备份方式分类 (6)1.1.5HRP应用 (10)1.1.6配置设备的主从划分 (10)1.1.7配置命令和状态信息的备份 (11)1.1.8双机热备份的组网方式 (12)1.1.9报文来回路径不一致的组网 (13)1.2配置VRRP备份组 (18)1.2.1建立配置任务 (18)1.2.2配置未加入VRRP管理组的VRRP备份组 (18)1.2.3配置加入VRRP管理组的VRRP备份组 (19)1.2.4检查配置结果 (20)1.3配置VRRP管理组 (21)1.3.1建立配置任务 (21)1.3.2配置路由模式下的VRRP管理组 (22)1.3.3配置混合模式下的VRRP管理组 (23)1.3.4检查配置结果 (24)1.4配置双机热备份 (24)1.4.1建立配置任务 (24)1.4.2配置来回路径一致时的双机热备份 (26)1.4.3检查配置结果 (26)1.5配置来回路径不一致时的链路可达性检查 (27)1.5.1建立配置任务 (27)1.5.2检查链路可达性 (27)1.6使能来回路径不一致时的会话快速备份和报文搬迁 (28)1.6.1建立配置任务 (28)目录Quidway Eudemon300/500/1000配置指南可靠性分册1.6.2使能会话快速备份 (29)1.6.3使能报文搬迁 (29)1.7配置备防火墙上的NAT (30)1.7.1建立配置任务 (30)1.7.2配置备防火墙上的NAT (30)1.7.3配置备防火墙上的内部服务器 (30)1.8维护 (31)1.8.1调试VRRP报文、状态和定时器 (31)1.8.2调试VRRP管理组 (31)1.8.3调试HRP (31)1.8.4检查两端配置的一致性 (32)1.8.5查看IP链路状态 (32)1.8.6调试IP链路 (32)1.8.7调试HRP配置检查功能 (33)1.9配置举例 (33)1.9.1配置使用VRRP管理组的主备备份示例 (33)1.9.2配置使用VRRP管理组的负载分担示例 (37)1.9.3配置混合模式下的使用VRRP管理组的主备备份示例 (42)1.9.4配置路由模式下的双机热备份示例 (45)1.9.5配置混合模式下的双机热备份示例 (46)1.9.6配置OSPF和双机热备份混合组网示例 (48)1.9.7配置IP link示例 (56)1.9.8配置两端状态一致性检查 (58)1.9.9配置会话快速备份 (60)1.9.10配置报文搬迁 (61)Quidway Eudemon300/500/1000配置指南可靠性分册插图目录插图目录图1-1来回路径一致组网图 (2)图1-2来回路径不一致组网图 (3)图1-3采用缺省路由的组网 (4)图1-4采用VRRP的虚拟路由器组网 (4)图1-5Eudemon备份的典型组网 (5)图1-6Eudemon备份的状态 (5)图1-7主备备份组网 (6)图1-8负载分担组网（1） (7)图1-9负载分担组网（2） (9)图1-10Eudemon主备备份的典型数据路径 (10)图1-11来回路径不一致组网图 (13)图1-12H型结构 (14)图1-13h型结构 (15)图1-14N型结构 (16)图1-15|-型结构 (17)图1-16使用VRRP管理组的主备备份组网 (34)图1-17使用VRRP管理组的负载分担组网 (38)图1-18混合模式下的VRRP管理组的主备备份组网图 (42)图1-19混合模式下的双机热备分组网图 (47)图1-20OSPF和双机热备份混合组网图 (49)图1-21采用路由器的双机热备分组网图 (56)图1-22配置两端状态一致性检查组网图 (59)图1-23配置会话快速备份 (60)Quidway Eudemon300/500/1000配置指南可靠性分册表格目录表格目录表1-1主备备份方式下各设备的状态 (7)表1-2负载分担方式下各设备的状态（1） (8)表1-3负载分担方式下各设备的状态（2） (8)表1-4检查VRRP备份组配置 (20)表1-5检查VRRP管理组配置 (24)表1-6检查双机热备配置 (26)表1-7调试VRRP报文、状态和定时器的相关操作 (31)表1-8调试VRRP管理组的相关操作 (31)表1-9调试HRP的相关操作 (31)表1-10查看IP链路状态 (32)表1-11调试IP链路的相关操作 (33)表1-12调试HRP配置检查功能的相关操作 (33)Quidway Eudemon300/500/1000配置指南可靠性分册1双机热备份配置1双机热备份配置关于本章本章描述内容如下表所示。

SecPath防火墙双机热备典型配置举例关键词：双机热备、主备模式、负载分担模式、数据同步、流量切换摘要：防火墙设备是所有信息流都必须通过的单一点，一旦故障所有信息流都会中断。

保障信息流不中断至关重要，这就需要解决防火墙设备单点故障问题。

双机热备技术可以保障即使在防火墙设备故障的情况下，信息流仍然不中断。

本文将介绍双机热备的概念、工作模式及典型应用等。

缩略语：目录1 特性简介 (3)1.1 双机热备的工作机制 (3)2 特性使用指南 (4)2.1 使用场合 (4)2.2 配置指南 (4)2.2.1 双机热备组网应用配置指南 (4)2.2.2 双机热备应用涉及的配置 (4)2.3 注意事项 (4)3 支持的设备和版本 (5)3.1 设备版本 (5)3.2 支持的设备 (5)3.3 配置保存 (5)4 配置举例 (6)4.1 典型组网 (6)4.2 设备基本配置 (9)4.2.1 其他共同配置： (9)4.3 双机热备业务典型配置举例 (9)4.3.1 透明模式＋主备模式 (9)4.3.2 透明模式＋负载分担模式 (14)4.3.3 路由模式＋主备模式 (17)4.3.4 路由模式＋负载分担模式 (19)4.3.5 路由模式＋主备模式＋支持非对称路径 (21)4.3.6 路由模式＋负载分担模式＋支持非对称路径 (27)4.3.7 动态路由模式组网 (32)5 相关资料 (33)1 特性简介双机热备在链路切换前，对会话信息进行主备同步；在设备故障后能将流量切换到其他备份设备，由备份设备继续处理业务，从而保证了当前的会话不被中断。

secpath防火墙具有多样化的组网方式，双机的组网应用也会很多种，本文试举几种双机热备的典型应用。

1.1 双机热备的工作机制互为备份的两台防火墙只负责会话信息备份，保证流量切换后会话连接不中断。

而流量的切换则依靠传统备份技术（如VRRP、动态路由）来实现，应用灵活，能适应各种组网环境。

天融信防火墙双机热备配置说明一、防火墙的接口设置：ifconfig 'eth0' 10.1.3.4 255.255.255.0 内网接口//接内网交换机ifconfig 'eth4' 211.141.203.74 255.255.255.0 外网接口口//上接F5ifconfig 'eth5' 211.141.203.76 255.255.255.240 服务器区//接服务器区交换机ifconfig 'eth6' 192.168.1.250 255.255.255.0 防火墙同步接口//主备防火墙间同步接口互连二、按需配置好主防火墙三、配置双击热备过程：1、配置主防火墙的双机设置，并使之处于工作状态：system -n 'work' //给主防火墙取名为worksystem -i 0 //配置主防火墙的设备号为0system -h backup working 3 //配置主防火墙为双机热备方式并处于工作状态system ssp on //在主防火墙上打开状态同步协议2、在从防火墙上清空所有配置：restore config //恢复防火墙出厂默认值ifconfig eth6 off //清空防火墙所有接口地址（默认出厂只有eth6有地址）3、配置从防火墙的双机设置，并使之处于备用状态：system -n 'standby' //给从防火墙取名为standbysystem -i 1 //配置从防火墙的设备号为1system -h backup standby 3 //配置从防火墙为双机热备方式并处于备用状态system ssp on //在从防火墙上打开状态同步协议4、把主防火墙和从防火墙的所有接口按照要求接到相应的设备5、在主防火墙执行同步命令，将主防火墙的所有配置同步到从防火墙上：writep //同步命令。

负载分担模式双机热备典型配置举例4.1 组网需求在图36所示的防火墙动态路由OSPF双机热备组网中，需要实现：∙  通过配置等价路由，在主、备防火墙正常工作时，主、备防火墙可以负载分担内外网流量。

∙  当其中一台防火墙故障或与两台交换机相连的某一条链路故障时，流量可以及时从两台防火墙切换至一台防火墙，从而保证新发起的会话能正常建立，当前正在进行的会话也不会中断，网络业务能够平稳运行。

图36 负载分担模式双机热备组网图4.2 配置思路为了使数据流量能够负载分担通过防火墙进行转发，需要使防火墙的路由度量值保持一致。

4.3 使用版本本举例是在U200-A R5135版本上进行配置和验证的。

4.4 配置注意事项∙  双机热备只支持两台设备进行备份。

∙  双机热备的两台设备要求硬件配置和软件版本一致，并且要求接口卡的型号与所在的槽位一致，否则会出现一台设备备份过去的信息，在另一台设备上无法识别，或者找不到相关物理资源，从而导致流量切换后报文转发出错或者失败。

∙  在双机热备页面进行配置后，如果没有提交配置就单击<修改备份接口>按钮进入备份接口配置页面，则对双机热备页面进行的配置会丢失。

∙  双机热备的两台设备上的备份接口之间可以通过转发设备（如：路由器、交换机、HUB）进行中转，但是必须保证经过转发设备后报文携带的Tag为备份VLAN的VLAN Tag。

4.5 配置步骤4.5.1 Firewall A的配置1. 通过Web方式配置(1)配置接口GigabitEthernet0/1、GigabitEthernet0/2接口的IP地址。

# 在导航栏中选择“设备管理> 接口管理”。

点击接口对应的编辑按钮“”，进入“接口编辑”配置页面。

# 配置接口工作在“三层”模式以及IP地址。

SecPath防火墙双机热备典型配置举例关键词：双机热备、主备模式、负载分担模式、数据同步、流量切换摘要：防火墙设备是所有信息流都必须通过的单一点，一旦故障所有信息流都会中断。

保障信息流不中断至关重要，这就需要解决防火墙设备单点故障问题。

双机热备技术可以保障即使在防火墙设备故障的情况下，信息流仍然不中断。

本文将介绍双机热备的概念、工作模式及典型应用等。

缩略语：目录1 特性简介 (3)1.1 双机热备的工作机制 (3)2 特性使用指南 (4)2.1 使用场合 (4)2.2 配置指南 (4)2.2.1 双机热备组网应用配置指南 (4)2.2.2 双机热备应用涉及的配置 (4)2.3 注意事项 (4)3 支持的设备和版本 (5)3.1 设备版本 (5)3.2 支持的设备 (5)3.3 配置保存 (5)4 配置举例 (6)4.1 典型组网 (6)4.2 设备基本配置 (9)4.2.1 其他共同配置： (9)4.3 双机热备业务典型配置举例 (9)4.3.1 透明模式＋主备模式 (9)4.3.2 透明模式＋负载分担模式 (14)4.3.3 路由模式＋主备模式 (17)4.3.4 路由模式＋负载分担模式 (19)4.3.5 路由模式＋主备模式＋支持非对称路径 (21)4.3.6 路由模式＋负载分担模式＋支持非对称路径 (27)4.3.7 动态路由模式组网 (32)5 相关资料 (33)1 特性简介双机热备在链路切换前，对会话信息进行主备同步；在设备故障后能将流量切换到其他备份设备，由备份设备继续处理业务，从而保证了当前的会话不被中断。

secpath防火墙具有多样化的组网方式，双机的组网应用也会很多种，本文试举几种双机热备的典型应用。

1.1 双机热备的工作机制互为备份的两台防火墙只负责会话信息备份，保证流量切换后会话连接不中断。

而流量的切换则依靠传统备份技术（如VRRP、动态路由）来实现，应用灵活，能适应各种组网环境。

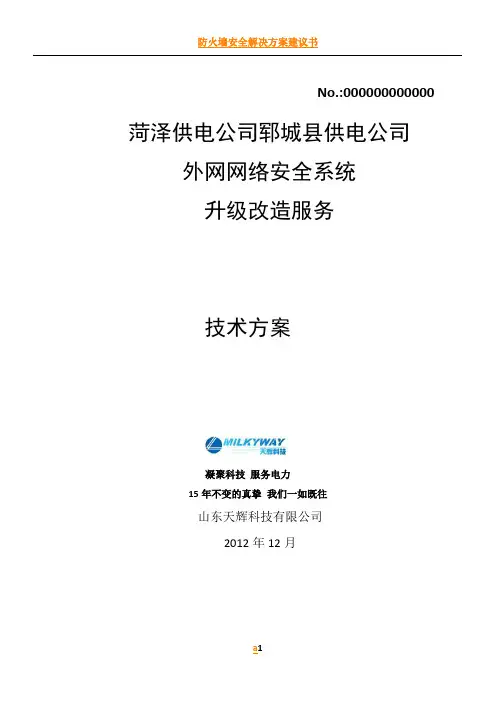

No.:000000000000菏泽供电公司郓城县供电公司外网网络安全系统升级改造服务技术方案凝聚科技服务电力15年不变的真挚我们一如既往山东天辉科技有限公司2012年12月目录1项目背景 (3)2需求分析 (4)3设计原则 (5)4设计方案 (7)5方案实施 (24)6培训计划 (68)7项目进度计划管理 (69)8项目组织机构及成员组成 (72)9工程质量保证体系 (78)10安全文明施工 (84)11技术支持与售后服务 (89)1项目背景随着网络与信息化建设的飞速发展，人们的工作、生活方式发生了巨大变化。

网上行政审批、网上报税、网上银行、网上炒股、网上填报志愿、网上购物等等网络应用不仅为使用者带来了便利，而且大大提高了服务提供者的工作效率。

但在享受网络带来便利的同时，我们也不得不面对来自网络内外的各种安全问题。

不断发现的软件漏洞，以及在各种利益驱动下形成的地下黑色产业链，让网络随时可能遭受到来自外部的各种攻击。

而网络内部的P2P下载、流媒体、IM即时消息、网络游戏等互联网应用不仅严重占用网络资源、降低企业工作效率，同时也成为蠕虫病毒、木马、后门传播的主要途径。

公司目前信息网络边界防护比较薄弱，只部署了一台硬件防火墙，属于2006年购买，但是，随着攻击者知识的日趋成熟，攻击工具与手法的日趋复杂多样，单纯的防火墙已经无法满足公司网络安全需要，即使部署了防火墙的安全保障体系仍需要进一步完善，需要对网络信息安全进行升级改造。

为提高郓城县供电公司信息外网安全，充分考虑公司网络安全稳定运行，对公司网络信息安全进行升级改造，更换信息机房网络防火墙，以及附属设备，增加两台防火墙实现双机热备以实现网络信息安全稳定运行。

2需求分析防火墙最基本的功能就是控制在计算机网络中，不同信任程度区域间传送的数据流。

例如互联网是不可信任的区域，而内部网络是高度信任的区域。

以避免安全策略中禁止的一些通信，与建筑中的防火墙功能相似。

JUNIPER双机热备配置unset key protection enableset clock timezone 0set vrouter trust-vr sharableset vrouter "untrust-vr"exitset vrouter "trust-vr"unset auto-route-exportexitset alg appleichat enableunset alg appleichat re-assembly enableset alg sctp enableset auth-server "Local" id 0set auth-server "Local" server-name "Local"set auth default auth server "Local"set auth radius accounting port 1646set admin name "netscreen"set admin password "nM9dBJrVGrCEc3RGssLAgHAtesLken" set admin auth web timeout 10set admin auth server "Local"set admin format dosset zone "Trust" vrouter "trust-vr"set zone "Untrust" vrouter "trust-vr"set zone "DMZ" vrouter "trust-vr"set zone "VLAN" vrouter "trust-vr"set zone "Untrust-Tun" vrouter "trust-vr"set zone "Trust" tcp-rstset zone "Untrust" blockunset zone "Untrust" tcp-rstset zone "MGT" blockunset zone "V1-Trust" tcp-rstunset zone "V1-Untrust" tcp-rstset zone "DMZ" tcp-rstunset zone "V1-DMZ" tcp-rstunset zone "VLAN" tcp-rstset zone "Trust" screen icmp-floodset zone "Trust" screen udp-floodset zone "Trust" screen winnukeset zone "Trust" screen port-scanset zone "Trust" screen ip-sweepset zone "Trust" screen tear-dropset zone "Trust" screen syn-floodset zone "Trust" screen ip-spoofingset zone "Trust" screen ping-deathset zone "Trust" screen landset zone "Trust" screen icmp-fragment set zone "Trust" screen icmp-largeset zone "Trust" screen syn-ack-ack-proxy set zone "Trust" screen icmp-idset zone "Trust" screen tcp-sweepset zone "Trust" screen udp-sweepset zone "Untrust" screen icmp-flood set zone "Untrust" screen udp-floodset zone "Untrust" screen tear-dropset zone "Untrust" screen syn-floodset zone "Untrust" screen ping-death set zone "Untrust" screen ip-filter-srcset zone "Untrust" screen landset zone "V1-Untrust" screen tear-dropset zone "V1-Untrust" screen syn-floodset zone "V1-Untrust" screen ping-deathset zone "V1-Untrust" screen ip-filter-srcset zone "V1-Untrust" screen landset interface id 80 "redundant1" zone "Untrust" set interface "ethernet0/0" zone "MGT"set interface "ethernet0/1" zone "Trust"set interface "ethernet0/2" zone "Trust"set interface "ethernet0/8" zone "HA"set interface "ethernet0/9" zone "HA"set interface ethernet0/3 group redundant1 set interface ethernet0/0 ip 192.168.1.1/24set interface ethernet0/0 natunset interface vlan1 ipset interface ethernet0/1 ip 10.31.0.9/29set interface ethernet0/1 natset interface ethernet0/2 ip 10.31.0.25/29set interface ethernet0/2 natset interface redundant1 ip 10.31.0.4/29set interface redundant1 routeunset interface vlan1 bypass-others-ipsec unset interface vlan1 bypass-non-ipset interface redundant1 manage-ip 10.31.0.5 set interface ethernet0/1 ip manageableset interface ethernet0/2 ip manageableset interface redundant1 ip manageable unset interface ethernet0/1 manage ssh unset interface ethernet0/1 manage telnetunset interface ethernet0/1 manage snmp unset interface ethernet0/1 manage ssl unset interface ethernet0/1 manage web unset interface ethernet0/2 manage ssh unset interface ethernet0/2 manage telnet unset interface ethernet0/2 manage snmp unset interface ethernet0/2 manage ssl unset interface ethernet0/2 manage web set interface ethernet0/3 manage ping set interface redundant1 manage ping unset flow no-tcp-seq-checkset flow tcp-syn-checkunset flow tcp-syn-bit-checkset flow reverse-route clear-text prefer set flow reverse-route tunnel alwaysset pki authority default scep mode "auto" set pki x509 default cert-path partialset nsrp cluster id 1set nsrp cluster name tyhyqhset nsrp rto-mirror syncset nsrp rto-mirror routeset nsrp vsd-group id 0 priority 100set nsrp monitor interface ethernet0/1 set nsrp monitor interface ethernet0/2 set nsrp monitor interface ethernet0/3 set crypto-policyexitset ike respond-bad-spi 1set ike ikev2 ike-sa-soft-lifetime 60 unset ike ikeid-enumerationunset ike dos-protectionunset ipsec access-session enableset ipsec access-session maximum 5000set ipsec access-session upper-threshold 0set ipsec access-session lower-threshold 0set ipsec access-session dead-p2-sa-timeout 0unset ipsec access-session log-errorunset ipsec access-session info-exch-connectedunset ipsec access-session use-error-logset vrouter "untrust-vr"exitset vrouter "trust-vr"exitset url protocol websenseexitset policy id 1 from "Trust" to "Untrust" "Any" "Any" "ANY" permit logset policy id 1exitset nsmgmt bulkcli reboot-timeout 60set ssh version v2set config lock timeout 5unset license-key auto-updateset telnet client enableset snmp port listen 161set snmp port trap 162set vrouter "untrust-vr"exitset vrouter "trust-vr"unset add-default-routeset route 0.0.0.0/0 interface redundant1 gateway 10.31.0.1 set route 10.31.1.0/24 interface ethernet0/1 gateway 10.31.0.13set route 10.31.2.0/24 interface ethernet0/2 gateway 10.31.0.26set route 10.31.1.0/24 interface ethernet0/2 gateway 10.31.0.26metric 10set route 10.31.2.0/24 interface ethernet0/1 gateway 10.31.0.13 metric 10exitset vrouter "untrust-vr"exitset vrouter "trust-vr"exit。

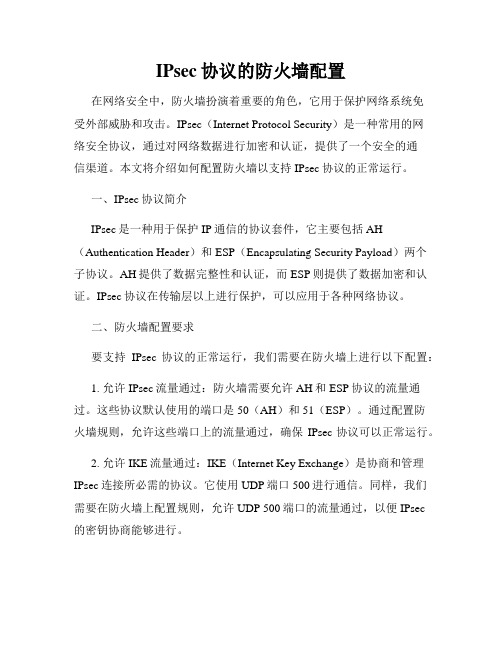

IPsec协议的防火墙配置在网络安全中，防火墙扮演着重要的角色，它用于保护网络系统免受外部威胁和攻击。

IPsec（Internet Protocol Security）是一种常用的网络安全协议，通过对网络数据进行加密和认证，提供了一个安全的通信渠道。

本文将介绍如何配置防火墙以支持IPsec协议的正常运行。

一、IPsec协议简介IPsec是一种用于保护IP通信的协议套件，它主要包括AH （Authentication Header）和ESP（Encapsulating Security Payload）两个子协议。

AH提供了数据完整性和认证，而ESP则提供了数据加密和认证。

IPsec协议在传输层以上进行保护，可以应用于各种网络协议。

二、防火墙配置要求要支持IPsec协议的正常运行，我们需要在防火墙上进行以下配置：1. 允许IPsec流量通过：防火墙需要允许AH和ESP协议的流量通过。

这些协议默认使用的端口是50（AH）和51（ESP）。

通过配置防火墙规则，允许这些端口上的流量通过，确保IPsec协议可以正常运行。

2. 允许IKE流量通过：IKE（Internet Key Exchange）是协商和管理IPsec连接所必需的协议。

它使用UDP端口500进行通信。

同样，我们需要在防火墙上配置规则，允许UDP 500端口的流量通过，以便IPsec的密钥协商能够进行。

3. 阻止未加密的流量通过：IPsec协议的目的是加密和认证通信数据，因此我们需要防止未加密的流量通过防火墙。

通过配置防火墙规则，只允许AH和ESP协议的流量通过，阻止其他协议的流量通过。

三、防火墙配置示例下面是一个示例，展示了如何在一个基于iptables的Linux防火墙上配置IPsec协议的支持：1. 允许AH和ESP流量通过：```iptables -A INPUT -p ah -j ACCEPTiptables -A INPUT -p esp -j ACCEPTiptables -A OUTPUT -p ah -j ACCEPTiptables -A OUTPUT -p esp -j ACCEPT```2. 允许IKE流量通过：```iptables -A INPUT -p udp --dport 500 -j ACCEPTiptables -A OUTPUT -p udp --sport 500 -j ACCEPT```3. 阻止未加密的流量通过：```iptables -A INPUT -j DROPiptables -A OUTPUT -j DROP```以上是一个简单的配置示例，实际情况中可能需要根据具体需求进行调整和完善。

基于防火墙双机热备IPsec VPN穿越仿真实验设计作者：曾丽娟杨平徐涢基吴双来源：《现代信息科技》2022年第16期摘要：設计了基于防火墙和路由器的VPN实验，针对IPsec VPN的隧道备份和建立IPsec VPN隧道时的NAT穿越两方面进行研究，目的为达到总部配置了IPsec VPN的设备在单点故障或链路故障时，流量可以自动进行主备切换和VPN设备可以穿越NAT设备建立隧道。

使用Wireshark对防火墙和路由器的接口进行抓包分析，观察总部PC与分部PC之间通信时，报文是否被加密处理，实现企业网络在防火墙双机热备下的高可靠性和安全性。

关键词：防火墙;主备切换;隧道备份;IPsec VPN;NAT穿越中图分类号：TP393 文献标识码：A 文章编号：2096-4706（2022）16-0096-05Design of IPsec VPN Crossing Simulation Experiment Based on Firewall Dual Hot StandbyZENG Lijuan， YANG Ping， XU Yunji， WU Shuang（Nanchang Jiaotong Institute， Nanchang 330100， China）Abstract： The VPN experiment based on firewall and router is designed in this paper. It studies the tunnel backup of IPsec VPN and the NAT crossing when establishing the IPsec VPN tunnel. The purpose is to achieve that the traffic can automatically carry out the master standby switching and the VPN equipment can establish the tunnel by crossing the NAT equipment， when the single point of failure or link failure occurs in the equipment of IPsec VPN configured by the headquarters. Wireshark is used to carry out packet capture analysis for the interface between firewall and router，and it observes whether the message is processed by encrypted when communicating between headquarters PC and branch PC， so as to realize the high reliability and security of enterprise network under the dual hot standby of firewall.Keywords： firewall; master standby switching; tunnel backup; IPsec VPN; NAT crossing0 引言实验中总部防火墙工作在网络层，上下行连接路由器，防火墙与路由器OSPF连通。

双机热备网络卫士防火墙可以实现多种方式下的冗余备份，包括：双机热备模式、负载均衡模式和连接保护模式。

在双机热备模式下（最多支持九台设备），任何时刻都只有一台防火墙（主墙）处于工作状态，承担报文转发任务，一组防火墙处于备份状态并随时接替任务。

当主墙的任何一个接口（不包括心跳口）出现故障时，处于备份状态的防火墙经过协商后，由优先级高的防火墙接替主墙的工作，进行数据转发。

在负载均衡模式下（最多支持九台设备），两台/ 多台防火墙并行工作，都处于正常的数据转发状态。

每台防火墙中设置多个VRRP备份组，两台/多台防火墙中VRID 相同的组之间可以相互备份，以便确保某台设备故障时，其他的设备能够接替其工作。

在连接保护模式下（最多支持九台设备），防火墙之间只同步连接信息，并不同步状态信息。

当两台/多台防火墙均正常工作时，由上下游的设备通过运行VRRP或HSRP 进行冗余备份，以便决定流量由哪台防火墙转发，所有防火墙处于负载分担状态，当其中一台发生故障时，上下游设备经过协商后会将其上的数据流通过其他防火墙转发。

双机热备模式基本需求图 1 双机热备模式的网络拓扑图上图是一个简单的双机热备的主备模式拓扑图，主墙和一台从墙并联工作，两个防火墙的Eth2接口为心跳口，由心跳线连接用来协商状态，同步对象及配置信息。

配置要点设置HA心跳口属性设置除心跳口以外的其余通信接口属于VRID2指定HA的工作模式及心跳口的本地地址和对端地址主从防火墙的配置同步WEBUI配置步骤1配置HA心跳口和其他通讯接口地址HA心跳口必须工作在路由模式下，而且要配置同一网段的IP以保证相互通信。

接口属性必须要勾选“ ha-static选项，否则HA心跳口的IP地址信息会在主从墙运行配置同步时被对方覆盖。

主墙a）配置HA心跳口地址。

① 点击网络管理> 接口，然后选择“物理接口”页签，点击eth2接口后的“设置”图标，配置基本信息，如下图所示。

点击“确定”按钮保存配置② 点击eth2接口后的“设置”图标，在“路由模式”下方配置心跳口的IP地址,然后点击“添加”按钮，如下图所示。

【防火墙技术案例5】双机热备（负载分担）组网下的IPSec配置论坛的小伙伴们，大家好。

强叔最近已经开始在“侃墙”系列中为各位小伙伴们介绍各种VPN了。

说到VPN，小伙伴们肯定首先想到的是最经典的IPSec VPN，而且我想大家对IPSec的配置也是最熟悉的。

但是如果在两台处于负载分担状态下的防火墙上部署IPSec VPN又该如何操作呢？有什么需要注意的地方呢？本期强叔就为大家介绍如何在双机热备的负载分担组网下配置IPSec。

【组网需求】如下图所示，总部防火墙NGFW_C和NGFW_D以负载分担方式工作，其上下行接口都工作在三层，并与上下行路由器之间运行OSPF协议。

（本例中，NGFW是下一代防火墙USG6600的简称，软件版本为USG6600V100R001C10）现要求分支用户访问总部的流量受IPSec隧道保护，且NGFW_C处理分支A发送到总部的流量，NGFW_D 处理分支B发送到总部的流量。

当NGFW_C或NGFW_D中一台防火墙出现故障时，分支发往总部的流量能全部切换到另一台运行正常的防火墙。

【需求分析】针对以上需求，强叔先带小伙们做一个简要分析，分析一下我们面临的问题以及解决这个问题的方法。

1、如何使两台防火墙形成双机热备负载分担状态？两台防火墙的上下行业务接口工作在三层，并且连接三层路由器，在这种情况下，就需要在防火墙上配置VGMP组（即hrp track命令）来监控上下行业务接口。

如果是负载分担状态，则需要在每台防火墙上调动两个VGMP组（active组和standby组）来监控业务接口。

2、分支与总部之间如何建立IPSec隧道？正常状态下，根据组网需求，需要在NGFW_A与NGFW_C之间建立一条隧道，在NGFW_B与NGFW_D之间建立一条隧道。

当NGFW_C与NGFW_D其中一台防火墙故障时，NGFW_A和NGFW_B都会与另外一台防火墙建立隧道。

3、总部的两台防火墙如何对流量进行引导？总部的两台防火墙（NGFW_C与NGFW_D）通过路由策略来调整自身的Cost值，从而实现正常状态下来自NGFW_A的流量通过NGFW_C转发，来自NGFW_B的流量通过NGFW_D转发，故障状态下来自NGFW_A和NGFW_B的流量都通过正常运行的防火墙转发。

非同类型配置。

1、路由配置
到对端网络接口的路由，下一条为本端接口ip 系统配置，网络设置，路由设置。

2、网关模式配置
内网接口，配置接口地址，即电脑连接网关地址
与本地子网对应
外网接口配置，即公网地址和公网网关
3、ipsec配置
第一阶段，设定配置对端接口地址，设备名称和设备协商时间
第二阶段，设定本地子网地址和外部子网地址
安全选项，协议和加密算法与对端相同
4、通过日志查看协商状态
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
