液压传动技术试卷1一、填空题：（本题共10小题，每空1分，共15分）1、液压传动是借助液体的进行能量传递和控制的一种传动形式。
2、液压传动系统的压力主要取决于，执行元件的速度取决于进入它的液体的。
3、液体在等直径管道中流动时产生的损失，称之为损失，流经管道弯头、接头及阀口等处时，产生的损失称之为压力损失。
4、实际液体的伯努利方程式是___________________________ 。
5、在液压系统中，产生气蚀现象的根本原因是。
6、压力继电器是将信号转换为信号的一种转换元件。
7、液压控制阀按其作用的不同可分为三大类，分别是：、、。
8、溢流阀常用在定量泵节流调速液压系统中作定压阀使用，此时，溢流阀的阀口是常（开/闭）。
9、对于伸缩式液压缸，若负载、供油量不变，当液压缸回缩时，速度逐级。
（增大/减小/不变）10、对于唇形密封圈在安装时候，应该将唇边对着压力（高/低）的一侧。
二、选择题：（本题共8小题，每题2分，共16分）1、液体在流动中有两种流态：即层流和紊流。
若知某流体的流态为层流，则它此态下的雷诺数与它的临界雷诺数的关系为：（）A、<B、>C、=D、≠2、下列属于压力控制阀的是：（）A、调速阀B、直动式溢流阀C、三位四通阀D、单向节流阀3、单作用叶片泵，主轴转一圈能完成次吸排液，能作为泵使用，且其叶片倾角为倾。
A、1，变，前B、1，定，后C、1，变，后D、2，变，前E、2，变，后，F，1，定，前4、三位阀的机能是指阀芯处于中位时，阀的各油口的通断情况。
中间位置的工作机能不同就有不同的用途，以下几种机能中，能实现差动连接的是（）A、M型机能B、O型机能C、Y型机能D、P型机能5、图1所示回路中，各阀的调整压力见图示，则回路能实现级调压。
A、1B、2C、3D、46、在调速阀旁油路节流调速回路中，调速阀的节流开口一定，当负载从F1降到F2时，若考虑泵内泄漏变化因素时液压缸的运动速度v的状态是（）。
山东理工大学成人高等教育液压与气动控制技术复习题一、单项选择题1．液体在圆管中作层流运动时，液体在圆管轴线上的流速与在圆管管壁附近的流速相比：A、前者大B、后者大C、一样大D、无法判断2．为了使齿轮泵的齿轮平稳地啮合运转、吸压油腔严格地密封以及均匀连续地供油，必须使齿轮啮合的重叠系数r 1。
A、大于B、等于C、小于D、A或B3．CB-B型齿轮泵中泄漏的途径有有三条，其中对容积效率影响最大。
A、齿轮端面间隙B、齿顶间隙C、齿顶间隙D、A+B+C4．差动液压缸，若使其往返速度相等，则活塞面积应为活塞杆面积的。
A、1倍B、2倍C、 D 、45．液压泵吸油口通常安装过滤器，其额定流量应为液压泵流量的倍。
A、1B、0.5C、2D、36．右图所示三位四通换向阀中位机能是型。
A、PB、YC、HD、K7．大流量的液压系统中，主换向阀应采用换向阀。
A、电磁B、电液C、手动D、机动8、液压缸的截面积一定时，液压缸（或活塞）的运动速度取决于进入液压缸液体的。
A．流速 B．压力 C．流量 D．功率9、溢流阀是属于。
A．压力控制阀 B．方向控制阀 C．流量控制阀 D．流速控制阀10、液压传动系统中，是执行元件。
A．液压泵 B．液压缸 C．各种阀 D．油箱11. 能输出恒功率的容积调速回路是。
A.变量泵---变量马达回路B.定量泵---变量马达C.变量泵---定量马达D.目前还没有12. 当环境温度较高时，宜选用粘度等级的液压油。
A.较低B.较高C.都行D.都不行13. 下列压力控制阀中，哪一种阀的出油口直接通向油箱。
A.顺序阀B.减压阀C.溢流阀D.压力继电器14. 液压系统的动力元件是。
A.电动机B.液压泵C.液压缸D.液压阀15. 不能作为双向变量泵的是。
A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵16. 压力控制回路包括。
A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路17. 柱塞泵是用于系统中。
国家开放大学电大《液压与气压传动》机考网考形考题库答案一、单选题1.在气压系统中，压力的大小取决于（）。
正确答案：负载2.在压力较高的液压系统中，优先采用（）。
正确答案：钢管3.在液压传动中，工作液体不起（）的作用。
正确答案：升温4.在液压系统中，减压阀能够（）。
正确答案：保持出油口压力稳定5.对压力继电器叙述不正确的是：（）。
正确答案：改变弹簧的压缩量可以调节流量6.对于液压泵来说，实际流量总是__理论流量；实际输入扭矩总是__其理论上所需要的扭矩。
正确答案：小于大于7.反应灵敏、应用广泛的蓄能器是（）蓄能器。
正确答案：气囊式8.方向控制回路是利用（）使执行元件（气缸或气马达）改变运动方向的控制回路。
正确答案：换向阀9.换向阀高压系统宜采用______。
正确答案：柱塞泵10.减压阀处于工作状态时，其出口压力比进口压力（）。
正确答案：低11.绝热过程的特征是______。
正确答案：气体与外界无热量交换12.可输出回转运动的液压缸是（）。
正确答案：摆动缸13.当a或b任一孔有气信号时，S口就有输出的逻辑元件是（）。
正确答案：或门14.当活塞缸截面积一定时，液压缸（或活塞）的运动速度取决于（）。
正确答案：流量15.电液换向阀用于控制油液的（）。
16.对行程较长的机床，考虑到缸体的孔加工困难，所以采用（）液压缸。
正确答案：柱塞式17.对气压装置气源入口处压力进行调节的二次压力控制回路一般由空气过滤器、（）和油雾器组成。
正确答案：减压阀18.（）系统效率较高，且速度稳定性好。
正确答案：容积节流调速19.（）元件将油液的压力能转换为对外做功的机械能，完成对外做功。
正确答案：执行20.（）元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。
正确答案：动力21.泵的实际流量是指______。
正确答案：泵的理论流量和泄漏量之差22.伯努力方程是（）在流体力学中的表达形式。
正确答案：能量守恒定律23.常用的电磁换向阀用于控制油液的（）。
典型例题及解答第二章 液压油和液压流体力学基础[题目1]在图2-1所示管道中，当油在管道内流动时，用测压计测A 、曰两点间的压力损失hw=1.91m油柱。
A 、B 点间距离l=3m ，d=20mm ，油在管中流速v=1m ／s ，ρ=920kg/m 3。
水银的密度ρ =13600kg ／m 3。
试求在管中油流方向不同时，差压计读数值△h 为多少?图2-1[解答]（1）油流方向从A 一B 列出伯努利方程w B BA Ah gv gp gv gp +++=++212022αραρ得w B A gh gl p p ρρ+=- （1）以水银差压计的0—0为等压面11h g gl p h g p Hg B A ∆++=∆+ρρρ （2）将式2代人式1，得w w Hg gh gl gh gl g h ρρρρρρ=-+=-∆)()(1所以m h h Hg w 139.09201360092091.11=-⨯=-=∆ρρρ（2）油流方向从B 一A 时w ABh gp l g p +=+ρρ)(l h g p p w A B -=-ρ以水银差压计的0—0为等压面22h g gl p h g p B Hg A ∆++=∆+ρρρ得： m h h Hg w 139.09201360092091.12=-⨯=-=∆ρρρ[题目2]某流量Q=16L ／min 的油泵安装在油面以下，如图2-2所示。
设所用油液ρ=917kg ／m3，粘度ν=1lcSt ，管径d=18mm 。
如不考虑油泵的泄漏，且认为油面能相对保持不变(即油箱容积相对较大)。
试求不计局部损失时油泵入口处的绝对压力。
图2-2[解答](1)求吸油管内油液的流速vs m dQA Q v /048.1)1018(60/1016442332=⨯⨯⨯===--ππ(2)求吸油管内液流的雷诺数Re）（近似取层流1)(2320171510111018048.12163==<=⨯⨯⨯==--αανvdR e(3)求沿程压力损失△p LpavdL R vdL p eL 6.26912048.1917101810)20200(171575275223222=⨯⨯⨯⨯+⨯=⋅⋅=⋅⋅=∆--ρρλ (4)求油泵人口处的绝对压力p2列出油面I —I 与油泵人口处Ⅱ一Ⅱ两选定断面处的伯努利方程式L h gv gp h gv g p h +++=++2222222111ρρ由于油箱液面为相对静止，故v l =O 。
2019年全国职业院校技能大赛中职组液压与气动系统装调与维护赛项任务书(试题-J卷)中国·湖北场次：赛位号：开始时间：结束时间：参赛选手须知1.任务书共25页，如出现任务书缺页、字迹不清等问题，请及时向裁判举手示意，并进行任务书的更换。
2.各参赛队应在4小时内完成任务书规定内容，比赛时间到，比赛结束，选手按操作规范，整理好工作现场离开比赛场地，不得延误。
3.比赛结束，选手应及时上交任务书，不得将其擅自带离比赛场地，否则按弃权处理。
4.选手提交的试卷用赛位号标识，“选手确认”部分填写所在的“赛位号”，不得写上姓名或与身份有关的信息，否则视成绩无效。
5.参赛选手在比赛过程中可提出设备器件更换要求。
更换的器件经裁判组检测后，如为非人为损坏，由裁判根据现场情况给予补时；如人为损坏或器件正常，每次扣3分。
一、竞赛基本要求1.正确使用工具，操作安全规范。
2.液压和气动元件安装正确无误、系统管路连接牢固、布局美观，电路连接正确、可靠，符合行业相关标准。
3.爱惜赛场的设备和器材，尽量减少耗材的浪费。
4.保持工作台及附近区域干净整洁。
5.竞赛过程中如有异议，可向现场考评人员举手示意，不得扰乱赛场秩序。
6.遵守赛场纪律，尊重考评人员、技术支持人员，服从安排。
二、竞赛需要完成的工作任务任务一、液压与气动系统回路装调与故障排除（40分）（一）工业双泵液压泵站安装与调试选手根据赛场提供的设备，采用规范的安装及调试工艺，按任务书的要求，完成泵站的安装及工作压力调试。
1.变量叶片泵的安装与调试要求1：按照图1要求，完成变量叶片泵的安装与调试。
要求2：调试出变量叶片泵的输出压力为4.0MPa，在表1中记录压力值，并举手示意报请裁判验证并签字确认。
要求3：液压系统中变量叶片泵的型号为。
图1 变量叶片泵系统调压回路2.定量柱塞泵的安装与调试要求1：按照图2要求，完成定量柱塞泵的安装与调试。
要求2：要求2：定量柱塞泵系统采用溢流阀并联控制方式，通过电磁换向阀进行一、二级压力切换，系统回油采用冷却器冷却，根据现场液压泵站配置，将图2补充完整并进行管路搭接。
考试方式闭卷总分核分人得分阅卷人、单项选择题（每小题1分，共5分）《液压与气压传动》期末试卷（1）1、为使减压回路可靠地工作，其最高调整压力应系统压力。
（）A大于B小于C等于2、在用节流阀的旁油路节流调速回路中，其液压缸速度。
（）A随负载增大而增加B随负载减少而增加C不受负载的影响3、CB-B型齿轮泵中，泄漏途径有三条，其中对容积效率的影响最大。
（）A轴向间隙B径向间隙C啮合处间隙4、液压缸的运动速度取决于。
（）A压力和流量B流量C压力5、如图所示是限压式变量叶片泵的特性曲线，pc为限定压力，pθ为工作压力，试回答当pθ<pc时，泵的供油流量是：（A增加B减小C不变1、2、3、4、5、6、7、8、9、通过节流阀的流量只取决于阀的开度和阀前后的压力差。
（）液压系统的压力是由溢流阀的调定值决定的。
（）液压与气压传动是以流体的压力能来传递动力的。
（）背压阀的作用是使液压缸的回油腔具有一定的压力，保证运动部件工作平稳。
（）电液换向阀中先导阀的中位机能可以任意选择。
（）通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关。
（单杆活塞式液压缸作差动连接时，实际起有效作用的是活塞杆的横截面积。
（）定量泵与变量马达组成的容积调速回路中，其转矩恒定不变。
（）液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。
（）10、当液控顺序阀的出油口与油箱连接时，称为卸荷阀。
（）得分阅卷人四、简答题（第1小题10分，第2小题7分，共17分）1、先导式溢流阀原理如图所示，问答下列问题:1分，共28分）1、液压控制阀按其用途可分为控制液压系统中液流的2、绝对压力等于大气压力—3、容积节流调速是采用、和 ______________ 和__________ —，真空度等于大气压力供油，节流阀（调速阀）调速,三大类，分别调节、的流量去适应(1)(2)(3)(4)(5)由哪两部分组成？何处为调压部分？阻尼孔的作用是什么？主阀弹簧为什么可较软？画出先导式溢流阀的符号图。
国家开放大学电大《液压与气压传动》判断分析选择题题库答案一、判断题1.闭锁回路属于方向控制回路，可采用滑阀机能为中间封闭的O型连接的换向阀来实现。
F2.不工作时，减压阀的阀口是常闭的，进、出油口不相通。
F3.不工作时，顺序阀的阀口是常开的，进、出油口相通。
F4.采用两个调速阀的串联可以实现两种不同慢速的换接，但换速冲击大。
F5.采用调速阀实现的同步回路其同步精度不高。
T6.齿轮泵只用于高压系统。
F7.等温过程中，气体与外界无热量交换，故气体的内能保持不变。
F8.电液动换向阀是由电磁阀和液动阀组合而成。
T9.动力粘度无物理意义，但却在工程计算时经常使用。
F10 对气压装置的气源入口处压力进行调节的二次压力控制回路一般由空气过滤器、减压阀和油雾器组成。
T11.对于限压式变量叶片泵，当泵的压力达到最大时，泵的输出流量为零。
T12.方向控制回路是利用换向阀使执行元件（气缸或气马达）改变运动方向的控制回路。
T13.分水滤气器属于二次过滤器，具有较强的滤灰能力。
T14.后冷却器是一种空气净化设备，安装在空气压缩机的出口处。
T15.缓冲气缸是依靠缓冲柱塞、节流孔使活塞运动速度减慢，进而实现缓冲作用的。
T16.换向阀借助于阀芯和阀体之间的相对移动来控制油路的通断，或改变油液方向，从而控制执行元件运动方向。
T17.进油路节流调速和回油路节流调速回路中，泵的泄漏对执行元件的运动速度始终无影响。
F18.空气压缩机铭牌上的流量是压缩空气的流量。
F19.利用行程阀可以实现液压缸比较平稳的不同速度切换。
T20.论气压系统多么复杂，均由一些具有不同功能的基本回路组成。
T21.密封是解决液压系统泄露问题最重要、最有效的手段。
T22.膜片气缸具有结构紧凑、简单、行程长、效率高等优点。
F23.旁路节流调速回路中，液压缸的泄漏对执行元件的运动速度始终无影响。
F24.气动三联件是由油雾器、气压表、减压阀构成的。
F25.气压不足或耗气量不稳定会出现气缸爬行现象。
液压分析计算题[题目1]液压泵转速为950r ／min ，排量Vp=168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L ／min ，额定工况下的总效率为O.87，试求：1）泵的理论流量。
2）泵的容积效率。
3）泵的机械效率。
4）泵在额定工况下，所需电动机驱动功率。
5）驱动泵的转矩。
[解答]1）泵的理论流量min /6.159950101683L n V q p t =⨯⨯==-2）泵的容积效率94.06.159150===tVq q η3）泵的机械效率926.094.087.0===V m ηηη 4）额定工况下，所需电动机驱动功率kW W pqP 77.841077.8487.060/10150105.293361=⨯=⨯⨯⨯==-η5）驱动泵的转矩Nm n P T i i 5.85260/95021077.8423=⨯⨯==ππ [题目3]一液压泵与液压马达组成的闭式回路，液压泵输出油压p p =1OMPa ，其机械效率ηmp =0.95，容积效率ηvp =0.9，排量q p =lOmL ／r ；液压马达机械效率ηmM =0.95，容积效率ηvM =0.9，排量q M =lOmL ／r 。
若不计液压马达的出口压力和管路的一切压力损失，且当液压泵转速为1500r ／min 时，试求下列各项：(1)液压泵的输出功率；(2)电动机所需功率；3)液压马达的输出转矩；(4)液压马达的输出功率；5)液压马达的输出转速(nM)图3-2[解答](1)液压泵的输出功率P 0PkW q n P Q P P Vpp p P p p P 25.2609.01010150010606030=⨯⨯⨯⨯=⋅⋅⋅=⋅=-η(2)电动机所需功率P ipkW P P P mp Vp P ppiP 63.295.09.025.200=⨯=⋅==ηηη(3)液压马达的输出转矩T MNm q P q P T mM Mp mM M M M 1.1595.02101010102266=⨯⨯⨯⨯=⋅⋅=⋅⋅=-πηπηπ(4)液压马达的输出功率P OMkW P P P mM VM p M iM M 92.195.09.025.200=⨯⨯=⋅⋅=⋅=ηηη(5)液压马达的输出转速n Mmin/1215109.09.0150010r q n q q Q q Q q Q q Q n M VMVp P P M VM Vp iP M VM P M VM M M iM M =⨯⨯⨯=⋅⋅⋅=⋅⋅=⋅=⋅==ηηηηηη[题目1]在图4-1(a)所示的液压回路中，所采用的是限压式变量叶片泵。
概述、液压泵和马达练习题一、填空题1、液压泵是一种能量转换装置，它将机械能转换为（液压能）是液压传动系统中的动力元件。
2、液压传动中所用的液压泵都是靠密封的工作容积发生变化而进行工作的，所以都属于（容积式泵）。
3、泵每转一弧度，由其几何尺寸计算而得到的排出液体的体积，称为（泵的排量）。
4、在不考虑泄漏的情况下，泵在单位时间内排出的液体体积称为泵的（理论流量）。
5、泵在额定压力和额定转速下输出的实际称为泵的（额定流量）。
6、液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。
7、外啮合齿轮泵高压腔的压力油主要通过（轴向间隙）、（径向间隙）、（齿轮啮合线处的间隙）三条途径泄漏到低压腔。
8、液体在管道中存在两种流动状态，即（层流）和（紊流）。
液体的流动状态可用（雷诺数）来判断。
9、常用的粘度表示方法有三种，即（动力粘度或绝对粘度）、（运动粘度）、（相对粘度或条件粘度）。
10、连续性方程是（质量守恒）定律在流体力学中的一种具体表现形式；伯努利方程是（能量守恒）定律在流体力学中的一种具体表现形式。
二、单项选择题1.油液的密度是随哪些因素而变化的。
（C）A温度 B压力 C压力和温度2.某一系统的绝对压力大于大气压力，则其绝对压力为（C ）。
A大气压力减真空度 B大气压力加真空度 C表压力加大气压力。
3.当绝对压力小于大气压时，大气压力减绝对压力是（B ）。
A.相对压力B.真空度C.表压力4.液体的压力增加时液体的粘度（B ）。
A.不变B.增加C.降低5.对密闭容器内的液体施加压力后，压力的传递与（ C ）。
A.方向有关B.力和方向有关C.方向无关6.液压油（d）常常是液压系统发生故障的主要原因。
a、温升过高b、粘度太小c、粘度太大d、受到污染。
7. 我国生产的机械油和液压油采用40O C时的（ C ）其标号。
A.动力粘，PasB.思氏度O EC.运动粘度mm²sD.赛氏秒8. 运动速度（高）时宜采用粘度较低的液压油减少摩擦损失：工作压为（高）时宜采用粘度较高的液压油以减少泄漏。

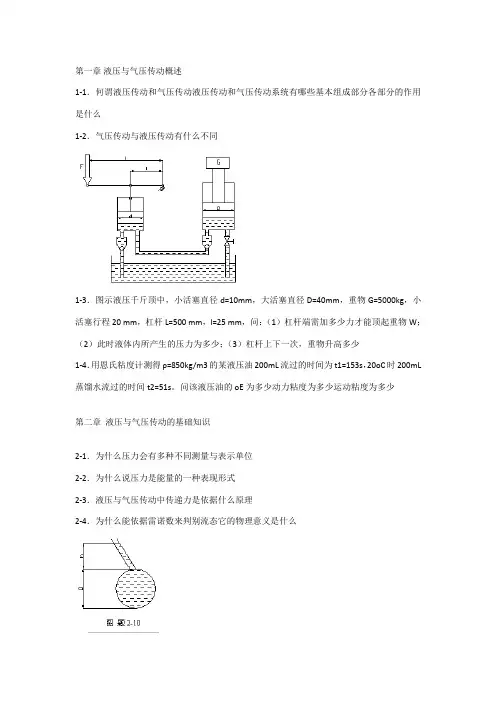

第一章液压与气压传动概述1-1．何谓液压传动和气压传动液压传动和气压传动系统有哪些基本组成部分各部分的作用是什么1-2．气压传动与液压传动有什么不同1-3．图示液压千斤顶中，小活塞直径d=10mm，大活塞直径D=40mm，重物G=5000kg，小活塞行程20 mm，杠杆L=500 mm，l=25 mm，问：（1）杠杆端需加多少力才能顶起重物W；（2）此时液体内所产生的压力为多少；（3）杠杆上下一次，重物升高多少1-4．用恩氏粘度计测得ρ=850kg/m3的某液压油200mL流过的时间为t1=153s，20oC时200mL 蒸馏水流过的时间t2=51s。
问该液压油的oE为多少动力粘度为多少运动粘度为多少第二章液压与气压传动的基础知识2-1．为什么压力会有多种不同测量与表示单位2-2．为什么说压力是能量的一种表现形式2-3．液压与气压传动中传递力是依据什么原理2-4．为什么能依据雷诺数来判别流态它的物理意义是什么2-5．伯努利方程的物理含义是什么2-6．试述稳态液动力产生的原因2-7．为什么减缓阀门的关闭速度可以降低液压冲击2-8．为什么在液压传动中对管道内油液的最大流速要加以限制2-9．如图所示，充满液体的倒置U形管，一端位于一液面与大气相通的容器中，另一端位于一密封容器中。
容器与管中液体相同，密度ρ=1000kg/m3。
在静止状态下，h1=0.5m，h2=2m。
试求在A、B两处的真空度。
2-10．有一水平放置的圆柱形油箱，油箱上端装有图示的油管，油管直径为20 m m。
油管一端与大气相通。
已知圆柱直径D=300m m，油管中的液柱高度如图示为h=600m m。
油液密度ρ=900kg/m3。
试求作用在圆柱油箱端部圆形侧面的总液压力。
2-11．图示安全阀，按设计当压力为p=3Mpa时阀应开启，弹簧刚度k=8N/mm。
活塞直径分别为D=22 mm，D0=20 mm。
