单表测电功率讲义

电功率（讲义）一、 知识点睛【板块一】电功率1. 物理意义：电功率表示 的物理量。

电功率越大表示电流做功越 。

2. 概念：电功率等于 与之比；即单位时间内电流所做的功。

3. 公式：P = 。

P ： ，单位 ，符号 ； W ： ，单位 ，符号 ； t ： ，单位 ，符号 。

电功率的大小在数值上等于。

某小型电动机的电功率为 60W 的物理意义是：电功率其它单位：1kW= W ，1W= mW 。

4. 常用电器的电功率：家用空调： ；液晶电视：； 电吹风机： ；手电筒：；5. 理解： （1）由 P =W 得 W =Pt ，当 P 的单位为 kW ，t 的单位为 h 时，t电功 W 的单位为。

（此公式有两套单位） （2）由 P =W 和W UIt 得电功率的决定式：P =。

t单位：P ： ；U ： ；I ： 。

（单位唯一） 【板块二】额定功率和实际功率 6. 额定电压：，常用表示。

额定功率：，常用表示。

7. 实际电压： ， 常 用 表 示。

实际功率： ， 常 用 表 示。

节能灯上标有“220V 24W ”字样分别表示： 8. 当 U 实=U 额时，P 实=P 额 ，用电器正常工作（灯正常发光）； 当 U 实<U 额时，P 实<P 额 ，电器 （灯光暗淡）；当 U 实>U 额时，P 实>P 额 ，有可能 （灯光强烈）。

【板块三】伏安法测功率9.（1）测量原理：。

用和分别测出通过小灯泡的电流I和小灯泡两端的电压U。

（2）电路图：（3）注意事项：①电源，其电压要求；②滑动变阻器，根据能否调到灯泡的额定电压选择滑动变阻器；③电压表：根据选择电压表量程；④电流表：根据I额（3）操作过程：=P 额或IU额额=U额选择量程。

R①闭合开关，调节滑动变阻器滑片使小灯泡两端的电压等于，观察小灯泡的亮度，测量它的电功率，这就是它的；②使小灯泡两端的电压低于额定电压，此时小灯泡的亮度比正常工作时，它的实际功率比额定功率；③使小灯泡两端的电压约为额定电压的1.2 倍，此时小灯泡的亮度比正常工作时，测得它的实际功率比额定功率。

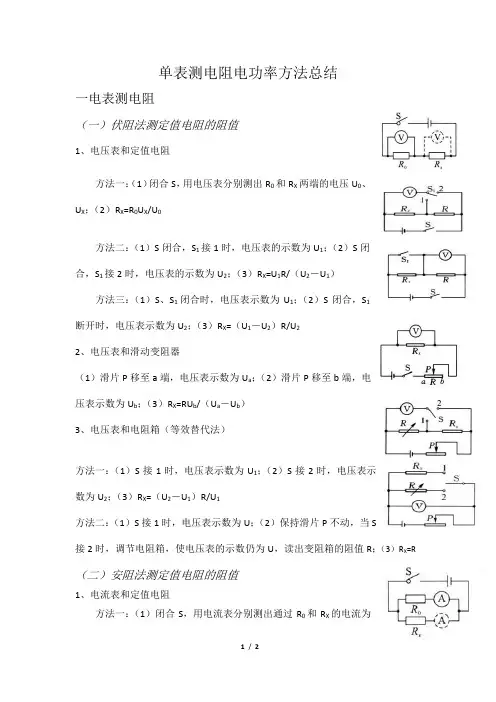

单表测电阻电功率方法总结一电表测电阻（一）伏阻法测定值电阻的阻值1、电压表和定值电阻方法一：（1）闭合S，用电压表分别测出R0和R X两端的电压U0、U X；（2）R X=R0U X/U0方法二：（1）S闭合，S接1时，电压表的示数为U1；（2）S闭合，S1接2时，电压表的示数为U2；（3）R X=U1R/（U2－U1）方法三：（1）S、S1闭合时，电压表示数为U1；（2）S闭合，S1断开时，电压表示数为U2；（3）R X=（U1－U2）R/U22、电压表和滑动变阻器（1）滑片P移至a端，电压表示数为U a；（2）滑片P移至b端，电；（3）R X=RU b/（U a－U b）压表示数为U3、电压表和电阻箱（等效替代法）方法一：（1）S接1时，电压表示数为U1；（2）S接2时，电压表示数为U2；（3）R X=（U2－U1）R/U1方法二：（1）S接1时，电压表示数为U；（2）保持滑片P不动，当S接2时，调节电阻箱，使电压表的示数仍为U，读出变阻箱的阻值R；（3）R X=R（二）安阻法测定值电阻的阻值1、电流表和定值电阻方法一：（1）闭合S，用电流表分别测出通过R0和R X的电流为I 0、I X ；（2）R X =I 0R 0/I X方法二：（1）只闭合S 1，电流表的示数为I 1；（2）只闭合S 2，电流表的示数为I 2；（3）R X =I 2R 0/I 1方法三：（1）S 1、S 2闭合时，电流表的示数为I 1；（2）S 1断开，S 2闭合时，电流表的示数为I 2；（3）R X =（I 1－I 2）R/I 22、电流表和滑动变阻器（1）滑片P 在a 端时，电流表的示数为I a ；（2）滑片P 在b 端时，电流表的示数为I b ；（3）R X =I b R/（I a －I b ）3、电流表和电阻箱（等效替代法）（1）S 闭合，S 1接1时，电流表的示数为I ；（2）S 闭合，S 1接2时，保持滑片P 的位置不变，调节变阻箱使电流表的示数仍为I ；（3）R X =R三单表测电功率1、利用电压表和定值电阻测量（1）S 接2时，调节滑动变阻器，使电压表的示数为灯泡的额定电压U 额；（2）保持滑片P 的位置不变，S 接1，记下电压表的示数为U ；（3）P 额=U 额（U －U 额）/R2、利用电流表和定值电阻测量（1）S 接1时，调节滑动变阻器使电流表的示数为为U 额/R ；（2）保持滑片P 的位置不变，S 接2，记下电流表的示数为I ；（3）P 额=U 额（I －U 额/R ）。

§18-3单表测小灯泡的额定功率（定稿）班级姓名学号等级一、已知额定电压为U0的小灯泡单表测小灯泡的额定功率1、额定电压为U0的小灯泡、电源（电压未知）、一个阻值R的定值电阻、一个滑动变阻器、一个电压表、三个单刀单掷开关和若干导线。

（1）电路图：（2）步骤：①把滑动变阻器的滑片移到阻值最大端，闭合开关S、S2，断开S1，移动滑片P，使电压表的示数为U０。

②保持滑片P不动，断开S2，再闭合S1，记下电压表的示数U。

表达式：2、额定电压为U0的小灯泡、电源（电压未知）、一个阻值为R的定值电阻、一个滑动变阻器、一个电压表、一个单刀单掷开关和一个单刀双掷开关和若干导线。

（1）电路图：（2）步骤：①把滑动变阻器的滑片移到阻值最大端，闭合开关S ，把S1掷向2，移动滑片P，使电压表的示数为U0。

②保持滑片P不动，把S1掷向1，记下电压表的示数U。

表达式：3、额定电压为U0的小灯泡、电源（电压未知）、一个阻值R的定值电阻、一个滑动变阻器、一个电流表、三个单刀单掷开关和若干导线。

（1）电路图：（2）步骤：①把滑动变阻器的滑片移到阻值最大端，闭合开关S、S1，断开S2，移动滑片P，使电流表的示数为；②保持滑片P不动，断开S1，再闭合S2，记下电流表的示数I。

表达式：4、额定电压为U0的小灯泡、电源（电压未知）、一个阻值为R的定值电阻、一个滑动变阻器、一个电流表、一个单刀单掷开关和一个单刀双掷开关和若干导线。

（1）电路图：（2）步骤：①把滑动变阻器的滑片移到阻值最大端，闭合开关S ，S1掷向1，移动滑片P，使电流表的示数为；②滑片P不动，S1掷向2，记下电流表的示数I。

表达式：二、已知额定电流为I0的小灯泡单表测小灯泡的额定功率5、额定电流为I0的小灯泡、电源（电压未知）、一个阻值为R的定值电阻、一个滑动变阻器、一个电压表、三个单刀单掷开关和若干导线。

（1）电路图：（2）步骤：①把滑动变阻器的滑片移到阻值最大端，闭合开关S、S2，移动滑片P，使电压表的示数为I0R０。

单表法“测小灯泡额定功率”湖北 王伦宇单表法测小灯泡额定功率即可考查同学们基本实验技能，又可考查同学们创新思维能力，因此备受中考命题者青睐，我们要特别关注。

一、根据P =UI 测得小灯泡额定功率例1 （2019 南京）现有两只小灯泡L 1、L 2，它们的额定电压分别为2.5V 和3.8V 。

小华利用图1所示的电路测出了灯泡L 2的额定功率。

图中R 0为阻值已知的定值电阻， 还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单。

解析 实验过程中需要测出灯泡两端电压与通过灯泡的电流，而由图知，R 0与L 2串联，若通过开关转换设法让电压表即可测出灯泡两端电压，又可测出定值电阻两端电压，这样便可利用欧姆定律间接测出通过定值电阻的电流，进而求得通过灯泡的电流，然后由P =UI 求出灯泡额定功率。

为了测量灯泡L 2的额定功率，电压表应与灯泡L 2，由此可得实验电路图如图2所示。

答案 如图2所示。

点拨 单表法测功率时，只给电流表通常使用并联电路，只给电压表时通常使用串联电路，利用开关、已知阻值的定值与电表的组合间接测电压或电流达到实验目的。

二、根据P =U 2/R 测得小灯泡额定功率例 2 （2019 长春）要测量标有“2.5V ”字样的小灯泡的额定功率，现有器材：电压恒为6V 的电源，一个电压表，标有“50Ω 1A ”的滑动变阻器A 和标有“×Ω 1A ”的滑动变阻器B （阻值不变），实验过程如下：（1）选用滑动变阻器A ，设计电路如图3甲所示，正确连接电路，闭合开关，移动滑片，当电压表示数为2.5V 时，小灯泡正常发光；（2）断开开关，保持滑动变阻器A 的滑片位置不变，用滑动变阻器B 替换小灯泡，试触后电压表的示数未超过3V ，再闭合开关，调节滑动变阻器 ，使电压表示数为2.5V ；（3）保持滑动变阻器 的滑片位置不变，把另一只滑动变阻器的滑片移到阻值最大端，此时电压表示数如图3乙所示，则小灯泡的额定电功率为 W 。

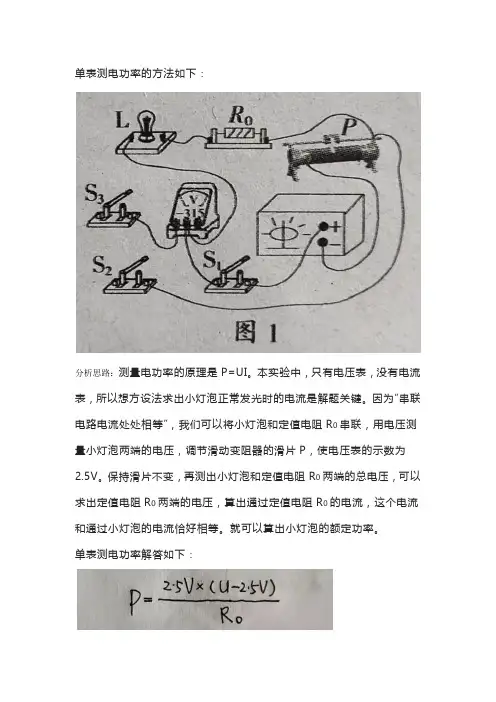

单表测电功率的方法如下：
分析思路：测量电功率的原理是P=UI。

本实验中，只有电压表，没有电流表，所以想方设法求出小灯泡正常发光时的电流是解题关键。

因为“串联电路电流处处相等”，我们可以将小灯泡和定值电阻R0串联，用电压测量小灯泡两端的电压，调节滑动变阻器的滑片P，使电压表的示数为2.5V。

保持滑片不变，再测出小灯泡和定值电阻R0两端的总电压，可以求出定值电阻R0两端的电压，算出通过定值电阻R0的电流，这个电流和通过小灯泡的电流恰好相等。

就可以算出小灯泡的额定功率。

单表测电功率解答如下：。
