高中数学 空间几何体单元三维目标学案 新人教A版必修2

《空间几何体的三视图》的教学设计一、教学内容与内容解析本节是人教A版普通高中课程标准实验教科书数学必修2的内容。

前面我们认识了柱体、锥体、台体、球体以及简单的组合体，如何将这些空间几何体画在纸上，并体现立体感呢？我们常用三视图表示空间几何体。

三视图是观察者从三个不同位置观察同一个几何体，画出的平面图形。

三视图在现实生活中有着广泛的应用，同时是培养空间观念的基本素材，因此视图知识进入了高中数学课程．由于教材编写比较简明，针对文科学生特点，因此，在设计时，补充了视图的一些初步知识，便于学生的学习。

二、教学目标与目标解析1、理解并掌握三视图的投影规律，掌握画简单空间几何体的三视图的方法，能画出一些空间几何体的三视图。

2、通过视图的学习，培养学生的空间想象能力和动手操作能力。

三.教学问题诊断分析画空间几何体的三视图是学习立体几何的基本任务之一，也是学好立体几何的基本功，对空间能力的培养有很大帮助．如何画好空间几何体的视图呢？首先要明确视图的一些概念，掌握正投影的规律：掌握三视图的画法规则等，以及画图中的与视线垂直的最宽投影面的确定等注意事项。

画好视图，还要亲自动手画图，不必画很多，但一定要规范，用心体会方法．同时，要适当进行由三视图所表示的立体模型的识别训练，逐步培养空间观念。

四.教学支持条件分析采用模型和多媒体手段向学生直观的展示，使学生能建立初步的空间感，为学习立体几何奠定坚实的基础。

五、教学重点、教学难点分析：重点是画空间几何体的三视图，难点是规范地绘制简单的三视图。

六.教学过程设计教学流程教学内容师生活动设计意图(一)复习提问、引入课题师：同学们，前面我们学习了两种投影，是哪两种？生：中心投影和平行投影。

教师指出中心投影与平行投影的定义和特点。

师：最近有朋友发来两个图片，第一张，看到是恩爱的两人坐再座椅上，从前面看。

生：……所以观察事物不能只看单方面那么该怎样观察物体？师问生答只是回顾提出问题引入课题激发兴趣(二)学习概念、总结知识、复习基础引用苏东坡的诗句：横看成岭侧成峰，远近高低各不同。

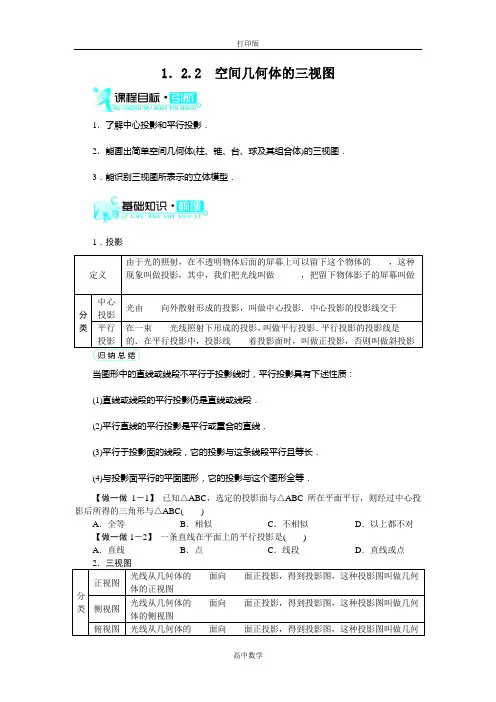

1．2.2 空间几何体的三视图1．了解中心投影和平行投影．2．能画出简单空间几何体(柱、锥、台、球及其组合体)的三视图．3．能识别三视图所表示的立体模型．1．投影当图形中的直线或线段不平行于投影线时，平行投影具有下述性质：(1)直线或线段的平行投影仍是直线或线段．(2)平行直线的平行投影是平行或重合的直线．(3)平行于投影面的线段，它的投影与这条线段平行且等长．(4)与投影面平行的平面图形，它的投影与这个图形全等．【做一做1－1】已知△ABC，选定的投影面与△ABC所在平面平行，则经过中心投影后所得的三角形与△ABC()A．全等B．相似C．不相似D．以上都不对【做一做1－2】一条直线在平面上的平行投影是()A．直线B．点C．线段D．直线或点三视图的排列规则是：先画正视图，俯视图安排在正视图的正下方，长度与正视图一样；侧视图安排在正视图的正右方，高度与正视图一样．正视图反映物体的主要形状特征，是三视图中最重要的视图；俯视图与侧视图共同反映物体的宽度要相等．【做一做2】下列说法错误的是()A．正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度B．俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度C．侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度D．一个几何体的正视图和俯视图高度一样，正视图和侧视图长度一样，侧视图和俯视图宽度一样答案：1．影子投影线投影面一点一点平行平行正对【做一做1－1】 B【做一做1－2】D2．前后左右上下三视图正高度长度宽度【做一做2】D1．辨析平行投影和中心投影剖析：平行投影和中心投影都是投影，但二者又有区别：(1)中心投影的投影线交于一点，平行投影的投影线互相平行．(2)平行投影下，与投影面平行的平面图形留下的影子，与这个平面图形的形状和大小完全相同；而中心投影则不同．(3)画实际效果图时，一般用中心投影法；画立体几何中的图形时，一般用平行投影法．2．旋转体的三视图剖析：旋转体是由某个平面图形绕着旋转轴旋转形成的，显然它是关于轴对称的一类几何体．当旋转体的底面水平放置时，它的三视图比较简单，这时常见的三视图分别为：(1)圆柱的正视图和侧视图都是矩形，俯视图是圆；(2)圆锥的正视图和侧视图都是等腰三角形，俯视图是圆和圆心；(3)圆台的正视图和侧视图都是等腰梯形，俯视图是两个同心圆；(4)球的正视图、侧视图和俯视图都是圆．显然，它们有共同的特征：①俯视图肯定存在一个圆，还可能存在另外的圆或者点，但是不会出现其他的图形，因为它们是绕着轴旋转形成的．②它们的正视图和侧视图是相同的，都是这个几何体的轴截面．对于球比较特殊，它的轴截面也是圆，所以使得它的三个视图是完全相同的．题型一：判断投影的形状【例1】如图所示，正方体ABCD-A1B1C1D1中，E，F分别是AA1，C1D1的中点，G 是正方形BCC1B1的中心，则四边形AG F E在该正方体的各个面上的投影可能是图中的________．反思：画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点等；画出这些关键点的投影，再依次连接这些点即可得此图形在该平面上的投影．题型二：画简单组合体的三视图【例2】画出下图中几何体的三视图．反思：画组合体的三视图的步骤：画几何体的三视图时，能看见的轮廓线和棱用实线表示，看不见的轮廓线和棱用虚线表示．题型三：由三视图讨论几何体的结构特征【例3】某几何体的三视图如图所示，试分析该几何体的结构特征．反思：根据三视图想象空间几何体时，需要根据几何体的正视图、侧视图、俯视图的几何特征，想象整个几何体的几何特征，从而判断三视图所描述的几何体．通常是根据俯视图判断是多面体还是旋转体，再结合正视图和侧视图确定具体的几何结构特征，最后确定是简单几何体还是简单组合体．题型四：易错辨析易错点虚线漏画或画为实线【例4】画出如图所示几何体的正视图和俯视图．错解：正视图和俯视图，如图所示．错因分析：正视图的上边矩形中缺少几何体中间小圆柱的轮廓线(用虚线表示)；俯视图中的三个圆都应画为实线，因为三个圆都是可见的．反思：三种视图中，可见的线都画成实线，存在但不可见的线一定要画出，但要画成虚线；画三视图时，一定要分清可见的线与不可见的线，避免出现错误．答案：【例1】a，b，c【例2】解：该几何体的三视图如图所示．【例3】解：由正视图和侧视图可知，该物体的下半部分为柱体，上半部分为锥体，又因俯视图为一个正六边形，故该几何体是由一个正六棱柱和一个正六棱锥组合而成的，如图所示．【例4】正解：正视图与俯视图如图所示．1．如果一个空间几何体的正视图与侧视图均为全等的等腰三角形，俯视图为一个圆及其圆心，那么这个几何体为()A．棱锥B．棱柱C．圆锥D．圆柱2．下列几何体各自的三视图中，有且仅有两个视图相同的是()A．①②B．①③C．①④D．②④3．如图，在正方体ABCD-A1B1C1D1中，M，N分别是BB1，BC的中点，则图中阴影部分在平面ADD1A1上的投影为()4．画出如图所示的几何体的三视图．5．下图是一几何体的三视图，想象该几何体的几何结构特征，画出该几何体的形状．答案：1．C 2.D 3.A4．解：三视图如图所示．5．解：由于俯视图有一个圆和一个四边形，则该几何体是由旋转体和多面体拼接成的组合体；结合侧视图和正视图，可知该几何体是由上面一个圆柱，下面一个四棱柱拼接成的组合体．该几何体的形状如图所示．。

1.2 空间几何体的三视图和直观图1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图整体设计教学分析在上一节认识空间几何体结构特征的基础上，本节来学习空间几何体的表示形式，以进一步提高对空间几何体结构特征的认识.主要内容是：画出空间几何体的三视图.比较准确地画出几何图形，是学好立体几何的一个前提.因此，本节内容是立体几何的基础之一，教学中应当给以充分的重视.画三视图是立体几何中的基本技能，同时，通过三视图的学习，可以丰富学生的空间想象力.“视图”是将物体按正投影法向投影面投射时所得到的投影图.光线自物体的前面向后投影所得的投影图称为“正视图”，自左向右投影所得的投影图称为“侧视图”，自上向下投影所得的投影图称为“俯视图”.用这三种视图即可刻画空间物体的几何结构，这种图称之为“三视图”.教科书从复习初中学过的正方体、长方体……的三视图出发，要求学生自己画出球、长方体的三视图；接着，通过“思考”提出了“由三视图想象几何体”的学习任务.进行几何体与其三视图之间的相互转化是高中阶段的新任务，这是提高学生空间想象力的需要，应当作为教学的一个重点.三视图的教学，主要应当通过学生自己的亲身实践，动手作图来完成.因此，教科书主要通过提出问题，引导学生自己动手作图来展示教学内容.教学中，教师可以通过提出问题，让学生在动手实践的过程中学会三视图的作法，体会三视图的作用.对于简单几何体的组合体，在作三视图之前应当提醒学生细心观察，认识了它的基本结构特征后，再动手作图.教材中的“探究”可以作为作业，让学生在课外完成后，再把自己的作品带到课堂上来展示交流.值得注意的问题是三视图的教学，主要应当通过学生自己的亲身实践、动手作图来完成.另外，教学中还可以借助于信息技术向学生多展示一些图片，让学生辨析它们是平行投影下的图形还是中心投影下的图形.三维目标1.掌握平行投影和中心投影，了解空间图形的不同表示形式和相互转化，发展学生的空间想象能力，培养学生转化与化归的数学思想方法.2.能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，并能识别上述三视图表示的立体模型，会用材料（如纸板）制作模型，提高学生识图和画图的能力，培养其探究精神和意识.重点难点教学重点：画出简单组合体的三视图，给出三视图和直观图，还原或想象出原实际图的结构特征.教学难点：识别三视图所表示的几何体.课时安排1课时教学过程导入新课思路1.能否熟练画出上节所学习的几何体？工程师如何制作工程设计图纸？我们常用三视图和直观图表示空间几何体，三视图是观察者从三个不同位置观察同一个几何体而画出的图形；直观图是观察者站在某一点观察几何体而画出的图形.三视图和直观图在工程建设、机械制造以及日常生活中具有重要意义.本节我们将在学习投影知识的基础上，学习空间几何体的三视图.教师指出课题：投影和三视图.思路2.“横看成岭侧成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实地反映出物体的结构特征，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图.在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），你能画出空间几何体的三视图吗？教师点出课题：投影和三视图.推进新课新知探究提出问题①如图1所示的五个图片是我国民间艺术皮影戏中的部分片断，请同学们考虑它们是怎样得到的?图1②通过观察和自己的认识,你是怎样来理解投影的含义的?③请同学们观察图2的投影过程，它们的投影过程有什么不同？图2④图2（2）（3）都是平行投影，它们有什么区别？⑤观察图3，与投影面平行的平面图形，分别在平行投影和中心投影下的影子和原图形的形状、大小有什么区别？图3活动：①教师介绍中国的民间艺术皮影戏，学生观察图片.②从投影的形成过程来定义.③从投影方向上来区别这三种投影.④根据投影线与投影面是否垂直来区别.⑤观察图3并归纳总结它们各自的特点.讨论结果：①这种现象我们把它称为是投影.②由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影.其中，我们把光线叫做投影线，把留下物体影子的屏幕叫做投影幕.③图2（1）的投影线交于一点，我们把光由一点向外散射形成的投影称为中心投影；图2（2）和（3）的投影线平行，我们把在一束平行光线照射下形成投影称为平行投影.④图2（2）中，投影线正对着投影面，这种平行投影称为正投影；图2（3）中，投影线不是正对着投影面，这种平行投影称为斜投影.⑤在平行投影下，与投影面平行的平面图形留下的影子和原平面图形是全等的平面图形；在中心投影下，与投影面平行的平面图形留下的影子和原平面图形是相似的平面图形.以后我们用正投影的方法来画出空间几何体的三视图和直观图.知识归纳：投影的分类如图4所示.图4提出问题①在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图，请你回忆三视图包含哪些部分？②正视图、侧视图和俯视图各是如何得到的？③一般地，怎样排列三视图？④正视图、侧视图和俯视图分别是从几何体的正前方、正左方和正上方观察到的几何体的正投影图，它们都是平面图形.观察长方体的三视图，你能得出同一个几何体的正视图、侧视图和俯视图在形状、大小方面的关系吗？讨论结果：①三视图包含正视图、侧视图和俯视图.②光线从几何体的前面向后面正投影，得到的投影图叫该几何体的正视图（又称主视图）；光线从几何体的左面向右面正投影，得到的投影图叫该几何体的侧视图（又称左视图）；光线从几何体的上面向下面正投影，得到的投影图叫该几何体的俯视图.③三视图的位置关系：一般地，侧视图在正视图的右边；俯视图在正视图的下边.如图5所示.图5④投影规律：（1）正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度；俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度.（2）一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图和俯视图宽度一样，即正、俯视图——长对正；主、侧视图——高平齐；俯、侧视图——宽相等.画组合体的三视图时要注意的问题：（1）要确定好主视、侧视、俯视的方向，同一物体三视的方向不同，所画的三视图可能不同.（2）判断简单组合体的三视图是由哪几个基本几何体生成的，注意它们的生成方式，特别是它们的交线位置.（3）若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出，不可见轮廓线，用虚线画出.（4）要检验画出的三视图是否符合“长对正、高平齐、宽相等”的基本特征，即正、俯视图长对正；正、侧视图高平齐；俯、侧视图宽相等，前后对应.由三视图还原为实物图时要注意的问题：我们由实物图可以画出它的三视图，实际生产中，工人要根据三视图加工零件，需要由三视图还原成实物图，这要求我们能由三视图想象它的空间实物形状，主要通过主、俯、左视图的轮廓线（或补充后的轮廓线）还原成常见的几何体，还原实物图时，要先从三视图中初步判断简单组合体的组成，然后利用轮廓线（特别要注意虚线）逐步作出实物图.应用示例思路1例1 画出圆柱和圆锥的三视图.活动：学生回顾正投影和三视图的画法，教师引导学生自己完成.解：图6（1）是圆柱的三视图，图6（2）是圆锥的三视图.(1) (2)图6点评：本题主要考查简单几何体的三视图和空间想象能力.有关三视图的题目往往依赖于丰富的空间想象能力.要做到边想着几何体的实物图边画着三视图，做到想图（几何体的实物图）和画图（三视图）相结合.变式训练说出下列图7中两个三视图分别表示的几何体.(1) (2)图7答案：图7（1）是正六棱锥；图7（2）是两个相同的圆台组成的组合体.例2 试画出图8所示的矿泉水瓶的三视图.活动：引导学生认识这种容器的结构特征.矿泉水瓶是我们熟悉的一种容器，这种容器是简单的组合体，其主要结构特征是从上往下分别是圆柱、圆台和圆柱.图8 图9解：三视图如图9所示.点评：本题主要考查简单组合体的三视图.对于简单空间几何体的组合体，一定要认真观察，先认识它的基本结构，然后再画它的三视图.变式训练画出图10所示的几何体的三视图.图10 图11答案：三视图如图11所示.思路2例1 （2007安徽淮南高三第一次模拟，文16）如图12甲所示，在正方体ABCD—A1B1C1D1中，E、F分别是AA1、C1D1的中点，G是正方形BCC1B1的中心，则四边形AGFE在该正方体的各个面上的投影可能是图12乙中的____________.甲乙图12活动：要画出四边形AGFE在该正方体的各个面上的投影，只需画出四个顶点A、G、F、E 在每个面上的投影，再顺次连接即得到在该面上的投影，并且在两个平行平面上的投影是相同的.分析：在面ABCD和面A1B1C1D1上的投影是图12乙（1）；在面ADD1A1和面BCC1B1上的投影是图12乙（2）；在面ABB1A1和面DCC1D1上的投影是图12乙（3）.答案：（1）（2）（3）点评：本题主要考查平行投影和空间想象能力.画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点等，画出这些关键点的投影，再依次连接即可得此图形在该平面上的投影.如果对平行投影理解不充分，做该类题目容易出现不知所措的情形，避免出现这种情况的方法是依据平行投影的含义，借助于空间想象来完成.变式训练如图13(1)所示，E、F分别为正方体面ADD′A′、面BCC′B′的中心，则四边形BFD′E 在该正方体的各个面上的投影可能是图13(2)的___________.(1) (2)图13分析：四边形BFD′E在正方体ABCD—A′B′C′D′的面ADD′A′、面BCC′B′上的投影是C；在面DCC′D′上的投影是B；同理，在面ABB′A′、面ABCD、面A′B′C′D′上的投影也全是B.答案：B C例2 （2007广东惠州第二次调研，文2）如图14所示，甲、乙、丙是三个立体图形的三视图，甲、乙、丙对应的标正确的是（）甲乙丙图14①长方体②圆锥③三棱锥④圆柱A.④③②B.②①③C.①②③D.③②④分析：由于甲的俯视图是圆，则该几何体是旋转体，又因正视图和侧视图均是矩形，则甲是圆柱；由于乙的俯视图是三角形，则该几何体是多面体，又因正视图和侧视图均是三角形，则该多面体的各个面都是三角形，则乙是三棱锥；由于丙的俯视图是圆，则该几何体是旋转体，又因正视图和侧视图均是三角形，则丙是圆锥.答案：A点评：本题主要考查三视图和简单几何体的结构特征.根据三视图想象空间几何体，是培养空间想象能力的重要方式，这需要根据几何体的正视图、侧视图、俯视图的几何特征，想象整个几何体的几何特征，从而判断三视图所描述的几何体.通常是先根据俯视图判断是多面体还是旋转体，再结合正视图和侧视图确定具体的几何结构特征，最终确定是简单几何体还是简单组合体.变式训练1.图15是一几何体的三视图，想象该几何体的几何结构特征，画出该几何体的形状.图15 图16分析：由于俯视图有一个圆和一个四边形，则该几何体是由旋转体和多面体拼接成的组合体，结合侧视图和正视图，可知该几何体是上面一个圆柱，下面是一个四棱柱拼接成的组合体. 答案：上面一个圆柱，下面是一个四棱柱拼接成的组合体.该几何体的形状如图16所示. 2.（2007山东高考，理3）下列几何体各自的三视图中，有且仅有两个视图相同的是（）图17A.①②B.①③C.①④D.②④分析：正方体的三视图都是正方形，所以①不符合题意，排除A、B、C.答案：D点评：虽然三视图的画法比较繁琐，但是三视图是考查空间想象能力的重要形式，因此是新课标高考的必考内容之一，足够的空间想象能力才能保证顺利解决三视图问题.知能训练1.下列各项不属于三视图的是（）A.正视图B.侧视图C.后视图D.俯视图分析：根据三视图的规定，后视图不属于三视图.答案：C2.两条相交直线的平行投影是（）A.两条相交直线B.一条直线C.两条平行直线D.两条相交直线或一条直线图18分析：借助于长方体模型来判断，如图18所示，在长方体ABCD—A1B1C1D1中，一束平行光线从正上方向下照射.则相交直线CD1和DC1在面ABCD上的平行投影是同一条直线CD，相交直线CD1和BD1在面ABCD上的平行投影是两条相交直线CD和BD.答案：D3.甲、乙、丙、丁四人分别面对面坐在一个四边形桌子旁边，桌上一张纸上写着数字“9”，如图19所示.甲说他看到的是“6”，乙说他看到的是“ 6”，丙说他看到的是“ 9”，丁说他看到的是“9”，则下列说法正确的是（）图19A.甲在丁的对面，乙在甲的左边，丙在丁的右边B.丙在乙的对面，丙的左边是甲，右边是乙C.甲在乙的对面，甲的右边是丙，左边是丁D.甲在丁的对面，乙在甲的右边，丙在丁的右边分析：由甲、乙、丙、丁四人的叙述，可以知道这四人的位置如图20所示，由此可得甲在丁的对面，乙在甲的右边，丙在丁的右边.图20答案：D4.（2007广东汕头模拟，文3）如果一个空间几何体的正视图与侧视图均为全等的等边三角形，俯视图为一个圆及其圆心，那么这个几何体为（）A.棱锥B.棱柱C.圆锥D.圆柱分析：由于俯视图是一个圆及其圆心，则该几何体是旋转体，又因正视图与侧视图均为全等的等边三角形，则该几何体是圆锥.答案：C5.（2007山东青岛高三期末统考，文5）某几何体的三视图如图21所示，那么这个几何体是（）图21A.三棱锥B.四棱锥C.四棱台D.三棱台分析：由所给三视图可以判定对应的几何体是四棱锥.答案：B6.（2007山东济宁期末统考，文5）用若干块相同的小正方体搭成一个几何体，该几何体的三视图如图22所示，则搭成该几何体需要的小正方体的块数是（）图22A.8B.7C.6D.5分析：由正视图和侧视图可知，该几何体有两层小正方体拼接成，由俯视图，可知最下层有5个小正方体，由侧视图可知上层仅有一个正方体，则共有6个小正方体.答案：C7.画出图23所示正四棱锥的三视图.图23分析：正四棱锥的正视图与侧视图均为等腰三角形，俯视图为正方形，对角线体现正四棱锥的四条侧棱.答案：正四棱锥的三视图如图24.图24拓展提升问题：用数个小正方体组成一个几何体，使它的正视图和俯视图如图25所示，俯视图中小正方形中的字母表示在该位置的小立方体的个数.(1)你能确定哪些字母表示的数？(2)该几何体可能有多少种不同的形状？图25分析：解决本题的关键在于观察正视图、俯视图，利用三视图规则中的“在三视图中，每个视图都反映物体两个方向的尺寸.正视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，侧视图反映物体的前后和上下尺寸”.又“正视图与俯视图长对正,正视图与侧视图高平齐,俯视图与侧视图宽相等”,所以，我们可以得到a=3,b=1,c=1,d,e,f中的最大值为2.解：(1)面对数个小立方体组成的几何体，根据正视图与俯视图的观察我们可以得出下列结论：①a=3,b=1,c=1;②d,e,f中的最大值为2.所以上述字母中我们可以确定的是a=3,b=1,c=1.(2)当d,e,f中有一个是2时，有3种不同的形状；当d,e,f有两个是2时，有3种不同的形状；当d,e,f都是2时，有一种形状.所以该几何体可能有7种不同的形状.课堂小结本节课学习了：1.中心投影和平行投影.2.简单几何体和组合体的三视图的画法及其投影规律.3.由三视图判断原几何体的结构特征.作业习题1.2 A组第1、2题.设计感想本节课的教学，以课程标准为指南，结合学生的已有知识和经验而设计.设计时考虑到课程标准和高考要求，重点讲解由三视图判断几何体的结构特征，也就是画三视图时，尺寸不作严格要求.教学设计中使用了大量图片，建议在实际应用时尽量使用信息技术，让学生从动态过程获得三视图的感性认识，以便从整体上把握三视图的画法.。

立体几何全部教案(人教A版高中数学必修②教案)第一章：空间几何体的结构特征1.1 教学目标了解柱体、锥体、球体的定义及性质。

掌握空间几何体的结构特征，如表面积、体积等。

1.2 教学内容柱体、锥体、球体的定义及性质。

空间几何体的结构特征的计算方法。

1.3 教学步骤1. 引入新课，讲解柱体、锥体、球体的定义及性质。

3. 讲解空间几何体的结构特征的计算方法，如表面积、体积等。

1.4 课堂练习完成课本练习题，巩固所学知识。

1.5 课后作业完成课后作业，加深对空间几何体的结构特征的理解。

第二章：点、线、面的位置关系2.1 教学目标了解点、线、面的位置关系，如平行、垂直等。

掌握点、线、面的位置关系的判定方法。

2.2 教学内容点、线、面的位置关系的定义及判定方法。

2.3 教学步骤1. 引入新课，讲解点、线、面的位置关系的定义及判定方法。

2.4 课堂练习完成课本练习题，巩固所学知识。

2.5 课后作业完成课后作业，加深对点、线、面的位置关系的理解。

第三章：空间角的计算3.1 教学目标了解空间角的定义及性质。

掌握空间角的计算方法。

3.2 教学内容空间角的定义及性质。

空间角的计算方法。

3.3 教学步骤1. 引入新课，讲解空间角的定义及性质。

3.4 课堂练习完成课本练习题，巩固所学知识。

3.5 课后作业完成课后作业，加深对空间角的计算的理解。

第四章：空间向量的应用4.1 教学目标了解空间向量的定义及性质。

掌握空间向量的应用方法。

空间向量的定义及性质。

空间向量的应用方法。

4.3 教学步骤1. 引入新课，讲解空间向量的定义及性质。

4.4 课堂练习完成课本练习题，巩固所学知识。

4.5 课后作业完成课后作业，加深对空间向量的应用的理解。

第五章：立体几何中的综合问题5.1 教学目标培养学生解决立体几何综合问题的能力。

5.2 教学内容立体几何中的综合问题的解题策略。

5.3 教学步骤1. 引入新课，讲解立体几何中的综合问题的解题策略。

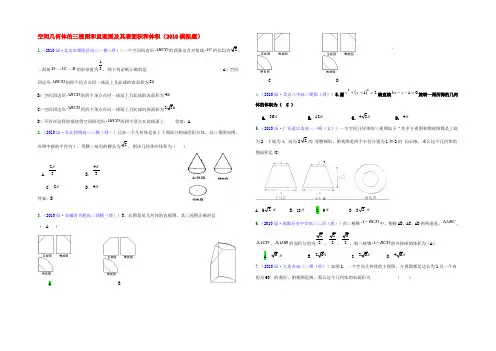

空间几何体的三视图和直观图及其表面积和体积（2010模拟题）1.（2010届·北京市朝阳区高三一模（理））一个空间四边形ABCD 的四条边及对角线AC 的长均为2，二面角DACB 的余弦值为13，则下列论断正确的是 A ）空间四边形ABCD 的四个顶点在同一球面上且此球的表面积为3π B ）空间四边形ABCD 的四个顶点在同一球面上且此球的表面积为4π C ）空间四边形ABCD 的四个顶点在同一球面上且此球的表面积为33π D ）不存在这样的球使得空间四边形ABCD 的四个顶点在此球面上 答案：A2.（2010届·东北四校高三三模（理））已知一个几何体是由上下两部分构成的组合体，其三视图如图，若图中圆的半径为１，等腰三角形的腰长为5，则该几何体的体积为（ ）A ．32πB ．34πC ．π2D ．π4答案：B3.（2010届·安徽省合肥高三四模（理））3．右图是某几何体的直观图，其三视图正确的是 （ A ）A BC D4.（2010届·北京八中高三模拟（理））5.圆()3122=++y x 绕直线01=--y kx 旋转一周所得的几何体的体积为（ C ） A. π36B. π12C ．π34D. π45.（2010届·广东湛江市高三一模（文））一个空间几何体的三视图如下“其中主视图和侧视图都是上底为2，下底为4，高为22的 等腰梯形，俯视图是两个半径分别为1和2的 同心圆，那么这个几何体的侧面积是(C)A ．62πB ．18πC ．9πD ．32π6.（2010届·成都石室中学高三二诊（理））在三棱锥A BCD -中，侧棱AB 、AC 、AD 两两垂直，ABC ∆、ACD ∆、ADB ∆的面积分别为22、32、62，则三棱锥A BCD -的外接球的体积为（A ）A ．6πB ．26πC ．36πD ．46π7.（2010届·大连市高三二模（理））如图1，一个空间几何体的主视图、左视图都是边长为1且一个内角为60°的菱形，俯视图是圆，那么这个几何体的表面积为（ ）A ．π B．π2 C．π3 D．π48.（2010届·北京市朝阳区高三二模（理））（3）一个几何体的三视图如图所示，则此几何体的体积是（A）112（B）80（C）72（D）64答案：B9.（2010届·安徽省安庆一中高三三模（理））3．一个几何体的三视图如图所示，则这个几何体的体积等于(B)10.（2010·安徽安庆高三二模（文））4.如图是一个几何体的三视图，其中正视图是腰长为2的等腰三角形，俯视图是半径为1的半圆，则该几何体的体积是( B )A.43B.63C.12πD.311.（2010届·安徽省安庆一中高三三模（理））6．已知正方形ABCD的边长为6，空间有一点M（不在平面ABCD内）满足10=+MBMA，则三棱锥BCMA-的体积的最大值是（）A.48B.36C.30D.2412.（2010届·安徽省安庆一中高三三模（文））7、如图,水平放置的三棱柱的侧棱长和底边长均为2，且侧棱1111AA A B C⊥面,正视图是边长为2的正方形，该三棱柱的左视图面积为（ B ）.A.4B.32C.22D.313.（2010届·北京市朝阳区高三一模（理））（4）一个简单几何体的正视图、侧视图如图所示，则其俯视图不可能为①长方形；②正方形；③圆；④椭圆. 其中正确的是 （A ）①② （B ） ②③ （C ）③④ （D ） ①④ 答案：B14.（2010届·安徽萧县中学高三三模（理））15. 已知正四棱柱ABCD —A 1B 1C 1D 1的底面边长AB=6，侧棱长127AA =，它的外接球的球心为O ，点E 是AB 的中点，点P 是球O 的球面上任意一点，有以下判断：（1）PE 长的最大值是9；（2）P 到平面EBC 的距离最大值是74+；（3）存在过点E 的平面截球O 的截面面积是3π；（4）三棱锥P —AEC 1体积的最大值是20. 其中正确判断的序号是 . 答案：⑴（2）⑷15.（2010届·广东省佛山市高三一模（理））13．将侧棱相互垂直的三棱锥称为“直角三棱锥”，三棱锥的侧面和底面分别叫直角三棱锥的“直角面和斜面”；过三棱锥顶点及斜面任两边中点的截面均称为斜面的“中面”.已知直角三角形具有性质：“斜边的中线长等于斜边边长的一半”.仿照此性质写出直角三棱锥具有的性质： . 答案：直角三棱锥中，斜面的中面面积等于斜面面积的四分之一．16.（2010届·杭州五中高三下5月模拟（理））13．下图所示为一几何体的三视图，那么这个几何体的体积为____823π+____．17.（2010届·江西省吉安市高三二模（理））13．如图所示的几何体中，底面ABCD 是矩形，AB=9，BC=6，EF//平面ABCD ，EF=3，△ADE 和△BCF 都是正三角形，则几何体EFABCD 的体积为 632 。

【三维设计】高中数学第一章空间几何体学案新人教A版必修21．1空间几何体的结构1．1.1 棱柱、棱锥、棱台的结构特征[提出问题]观察下列图片：问题1：图片(1)(2)(3)中的物体的形状有何特点？提示：由若干个平面多边形围成．问题2：图片(4)(5)(6)(7)的物体的形状与(1)(2)(3)中有何不同？提示：(4)(5)(6)的表面是由平面与曲面围成，(7)的表面是由曲面围成的．问题3：图片(4)(5)(6)(7)中的几何体是否可以看作平面图形绕某定直线旋转而成？提示：可以．[导入新知]1．空间几何体概念定义空间几何体在我们周围存在着各种各样的物体，它们都占据着空间的一部分．如果我们只考虑物体的形状和大小，而不考虑其他因素，那么由这些物体抽象出来的空间图形就叫做空间几何体多面体由若干个平面多边形围成的几何体叫做多面体．围成多面体的各个多边形叫做多面体的面；相邻两个面的公共边叫做多面体的棱；棱与棱的公共点叫做多面体的顶点旋转体由一个平面图形绕它所在平面内的一条定直线旋转所形成的封闭几何体叫做旋转体，这条定直线叫做旋转体的轴2．多面体多面体定义图形及表示相关概念棱柱有两个面互相平行，其余各面都是四边形，并且每相邻两个四边形的公共边都互相平行，由这些面所围成的多面体叫做棱柱如图可记作：棱柱ABCD－A′B′C′D′底面(底)：两个互相平行的面侧面：其余各面侧棱：相邻侧面的公共边顶点：侧面与底面的公共顶点棱锥有一个面是多边形，其余各面都是有一个公共顶点的三角形，由这些面所围成的多面体叫做棱锥如图可记作：棱锥S－ABCD底面(底)：多边形面侧面：有公共顶点的各个三角形面侧棱：相邻侧面的公共边顶点：各侧面的公共顶点棱台用一个平行于棱锥底面的平面去截棱锥，底面与截面之间的部分叫做棱台如图可记作：棱台ABCD－A′B′C′D′上底面：原棱锥的截面下底面：原棱锥的底面侧面：其余各面侧棱：相邻侧面的公共边顶点：侧面与上(下)底面的公共顶点[化解疑难]1．对于多面体概念的理解，注意以下两个方面：(1)多面体是由平面多边形围成的，围成一个多面体至少要四个面．一个多面体由几个面围成，就称为几面体．(2)多面体是一个“封闭”的几何体，包括其内部的部分．2．棱柱具有以下结构特征和特点：(1)侧棱互相平行且相等，侧面都是平行四边形．(2)两个底面与平行于底面的截面是全等的多边形，如图a所示．(3)过不相邻的两条侧棱的截面是平行四边形，如图b所示．(4)有两个面平行，其余各面都是平行四边形的几何体不一定是棱柱，如图c所示．3．对于棱锥要注意有一个面是多边形，其余各面都是三角形的几何体不一定是棱锥，必须强调其余各面是共顶点的三角形，如图d所示．4．棱台中各侧棱延长后必相交于一点，否则不是棱台．棱柱的结构特征[例1](1)所有的面都是平行四边形；(2)每一个面都不会是三角形；(3)两底面平行，并且各侧棱也平行；(4)被平面截成的两部分可以都是棱柱．其中正确说法的序号是________．[解析] (1)错误，棱柱的底面不一定是平行四边形；(2)错误，棱柱的底面可以是三角形；(3)正确，由棱柱的定义易知；(4)正确，棱柱可以被平行于底面的平面截成两个棱柱，所以说法正确的序号是(3)(4)．[答案] (3)(4)[类题通法]有关棱柱的结构特征问题的解题策略(1)紧扣棱柱的结构特征进行有关概念辨析①两个面互相平行；②其余各面是四边形；③相邻两个四边形的公共边互相平行．求解时，首先看是否有两个平行的面作为底面，再看是否满足其他特征．(2)多注意观察一些实物模型和图片便于反例排除．[活学活用]A．棱柱中两个互相平行的平面一定是棱柱的底面B．棱柱的各个侧面都是平行四边形C．棱柱的两底面是全等的多边形D．棱柱的面中，至少有两个面互相平行解析：选A A错，正六棱柱的两个相对的侧面互相平行，但不是棱柱的底面，B、C、D是正确的.棱锥、棱台的结构特征[例2](1)用一个平面去截棱锥，底面和截面之间的部分组成的几何体叫棱台；(2)棱台的侧面一定不会是平行四边形；(3)棱锥的侧面只能是三角形；(4)由四个面围成的封闭图形只能是三棱锥；(5)棱锥被平面截成的两部分不可能都是棱锥，其中正确说法的序号是________．[解析] (1)错误，若平面不与棱锥底面平行，用这个平面去截棱锥，棱锥底面和截面之间的部分不是棱台；(2)正确，棱台的侧面一定是梯形，而不是平行四边形；(3)正确，由棱锥的定义知棱锥的侧面只能是三角形；(4)正确，由四个面围成的封闭图形只能是三棱锥；(5)错误，如图所示四棱锥被平面截成的两部分都是棱锥．[答案] (2)(3)(4)[类题通法]判断棱锥、棱台形状的两个方法(1)举反例法：结合棱锥、棱台的定义举反例直接判断关于棱锥、棱台结构特征的某些说法不正确．(2)直接法：棱锥棱台定底面只有一个面是多边形，此面即为底面两个互相平行的面，即为底面看侧棱相交于一点延长后相交于一点[活学活用]2．试判断下列说法正确与否：①由六个面围成的封闭图形只能是五棱锥；②两个底面平行且相似，其余各面都是梯形的多面体是棱台．解：①不正确，由六个面围成的封闭图形有可能是四棱柱；②不正确，两个底面平行且相似，其余各面都是梯形的多面体．侧棱不一定相交于一点，所以不一定是棱台.多面体的平面展开图[例3][解] 由几何体的侧面展开图的特点，结合棱柱，棱锥，棱台的定义，可把侧面展开图还原为原几何体，如图所示：所以①为五棱柱，②为五棱锥，③为三棱台．[类题通法]1．解答此类问题要结合多面体的结构特征发挥空间想象能力和动手能力．2．若给出多面体画其展开图时，常常给多面体的顶点标上字母，先把多面体的底面画出来，然后依次画出各侧面．3．若是给出表面展开图，则可把上述程序逆推．[活学活用]3.水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示，如图是一个正方体的表面展开图(图中数字写在正方体的外表面上)，若图中“0”上方的“2”在正方体的上面，则这个正方体的下面是( )A．1 B．2C．快 D．乐解析：选B 由题意，将正方体的展开图还原成正方体，1与乐相对，2与2相对，0与快相对，所以下面是2.1.柱、锥、台结构特征判断中的误区[典例] 如图所示，几何体的正确说法的序号为________．(1)这是一个六面体；(2)这是一个四棱台；(3)这是一个四棱柱；(4)此几何体可由三棱柱截去一个三棱柱得到；(5)此几何体可由四棱柱截去一个三棱柱得到．[解析] (1)正确，因为有六个面，属于六面体的范围；(2)错误，因为侧棱的延长线不能交于一点，所以不正确；(3)正确，如果把几何体放倒就会发现是一个四棱柱；(4)(5)都正确，如图所示．[易错防范]1．解答过程中易忽视侧棱的延长线不能交于一点，直观感觉是棱台，而不注意逻辑推理．2．解答空间几何体概念的判断题时，要注意紧扣定义，切忌只凭图形主观臆断．[成功破障]如图，将装有水的长方体水槽固定底面一边后倾斜一个小角度，则倾斜后水槽中的水形成的几何体是( )A．棱柱B．棱台C．棱柱与棱锥的组合体D．不能确定解析：选A 如图∵平面AA1D1D∥平面BB1C1C，∴有水的部分始终有两个平面平行，而其余各面都易证是平行四边形(水面与两平行平面的交线)因此呈棱柱形状．[随堂即时演练]1．下列几何体中棱柱有( )A．5个B．4个C．3个D．2个解析：选D 由棱柱定义知，①③为棱柱．2．下列图形经过折叠可以围成一个棱柱的是( )解析：选D A、B、C中底面边数与侧面个数不一致，故不能围成棱柱．3．棱锥最少有________个面．答案：44．下列几何体中，________是棱柱，________是棱锥，________是棱台(仅填相应序号)．答案：①③④⑥⑤5．(1)三棱锥、四棱锥、十五棱锥分别有多少条棱？多少个面？(2)有没有一个多棱锥，其棱数是2 012？若有，求出有多少个面；若没有，说明理由．解：(1)三棱锥有6条棱、4个面；四棱锥有8条棱、5个面；十五棱锥有30条棱、16个面．(2)设n棱锥的棱数是2 012，则2n＝，所以n＝1 006，1 006棱锥的棱数是2 012，它有1 007个面．[课时达标检测]一、选择题1．下列图形中，不是三棱柱的展开图的是( )答案：C2．有两个面平行的多面体不可能是( )A．棱柱B．棱锥C．棱台D．以上都错解析：选B 棱柱、棱台的上、下底面是平行的，而棱锥的任意两面均不平行．3．关于棱柱，下列说法正确的是( )A．只有两个面平行B．所有的棱都相等C．所有的面都是平行四边形D．两底面平行，侧棱也互相平行解析：选D 对于A，如正方体可以有六个面平行，故A错；对于B，如长方体并不是所有的棱都相等，故B错；对于C，如三棱柱的底面是三角形，故C错；对于D，由棱柱的概念，知两底面平行，侧棱也互相平行．故选D.4．(·广东高考)正五棱柱中，不同在任何侧面且不同在任何底面的两顶点的连线称为它的对角线，那么一个正五棱柱对角线的条数共有( )A．20 B．15C．12 D．10解析：选D 从正五棱柱的上底面1个顶点与下底面不与此点在同一侧面上的两个顶点相连可得2条对角线，故共有5×2＝10条对角线．A．用一个平面去截棱锥，棱锥底面和截面之间的部分是棱台B．两个底面平行且相似，其余各面都是梯形的多面体是棱台C．棱台的底面是两个相似的正方形D．棱台的侧棱延长后必交于一点解析：选D A中的平面不一定平行于底面，故A错；B中侧棱不一定交于一点；C中底面不一定是正方形．二、填空题6．面数最少的棱柱为________棱柱，共有________个面围成．解析：棱柱有相互平行的两个底面，其侧面至少有3个，故面数最少的棱柱为三棱柱，共有五个面围成．答案：三 57.如图，M是棱长为2 cm的正方体ABCD－A1B1C1D1的棱CC1的中点，沿正方体表面从点A到点M的最短路程是________ cm.解析：由题意，若以BC为轴展开，则A，M两点连成的线段所在的直角三角形的两直角边的长度分别为2 cm,3 cm，故两点之间的距离是13 cm.若以BB1为轴展开，则A，M两点连成的线段所在的直角三角形的两直角边的长度分别为1,4，故两点之间的距离是17 cm.故沿正方体表面从点A到点M的最短路程是13 cm.答案：138．侧棱垂直于底面的棱柱叫做直棱柱．侧棱不垂直于底面的棱柱叫做斜棱柱．底面是正多边形的直棱柱叫做正棱柱．底面是平行四边形的四棱柱叫做平行六面体．侧棱与底面垂直的平行六面体叫做直平行六面体．底面是矩形的直平行六面体叫做长方体．棱长都相等的长方体叫做正方体．请根据上述定义，回答下面的问题：(1)直四棱柱________是长方体；(2)正四棱柱________是正方体．(填“一定”、“不一定”、“一定不”)解析：根据上述定义知：长方体一定是直四棱柱，但是直四棱柱不一定是长方体；正方体一定是正四棱柱，但是正四棱柱不一定是正方体．答案：(1)不一定 (2)不一定 三、解答题9．观察下列四张图片，结合所学知识说出这四个建筑物主要的结构特征．解：(1)是上海世博会中国馆，其主体结构是四棱台． (2)是法国卢浮宫，其主体结构是四棱锥．(3)是国家游泳中心“水立方”，其主体结构是四棱柱． (4)是美国五角大楼，其主体结构是五棱柱．10．(2019·山东高考改编)给出两块正三角形纸片(如图所示)，要求将其中一块剪拼成一个底面为正三角形的三棱锥模型，另一块剪拼成一个底面是正三角形的三棱柱模型，请设计一种剪拼方案，分别用虚线标示在图中，并作简要说明．解：如图(1)所示，沿正三角形三边中点连线折起，可拼得一个底面为正三角形的三棱锥．如图(2)所示，正三角形三个角上剪出三个相同的四边形，其较长的一组邻边边长为三角形边长的14，有一组对角为直角，余下部分按虚线折成，可成为一个缺上底的底面为正三角形的三棱柱，而剪出的三个相同的四边形恰好拼成这个底面为正三角形的棱柱的上底．1．1.2 圆柱、圆锥、圆台、球的结构特征简单组合体的结构特征旋转体[提出问题]如图，给出下列实物图．问题1：上述三个实物图抽象出的几何体与多面体有何不同？提示：它们不是由平面多边形围成的．问题2：上述实物图抽象出的几何体中的曲面能否以某平面图形旋转而成？提示：可以．问题3：如何形成上述几何体的曲面？提示：可将半圆、直角梯形、直角三角形绕一边所在直线为轴旋转而成．[导入新知]旋转体结构特征图形表示圆柱以矩形的一边所在直线为旋转轴，其余三边旋转形成的面所围成的旋转体叫做圆柱．旋转轴叫做圆柱的轴；垂直于轴的边旋转而成的圆面叫做圆柱的底面；平行于轴的边旋转而成的曲面叫做圆柱的侧面；无论旋转到什么位置，不垂直于轴的边都叫做圆柱侧面的母线我们用表示圆柱轴的字母表示圆柱，左图可表示为圆柱OO′圆锥以直角三角形的一条直角边所在直线为旋转轴，其余两边旋转形成的面所围成的旋转体叫做圆锥我们用表示圆锥轴的字母表示圆锥，左图可表示为圆锥SO圆台用平行于圆锥底面的平面去截圆锥，底面与截面之间的部分叫做圆台我们用表示圆台轴的字母表示圆台，左图可表示为圆台OO′球以半圆的直径所在直线为旋转轴，半圆面旋转一周所形成的旋转体叫做球体，简称球．半圆的圆心叫做球的球心，半圆的半径叫做球的半径，半圆的直径叫做球的直径球常用球心字母进行表示，左图可表示为球O[化解疑难]1．以直角三角形斜边所在的直线为旋转轴，其余两边旋转成的曲面围成的旋转体不是圆锥．2．球与球面是完全不同的两个概念，球是指球面所围成的空间，而球面只指球的表面部分．3．圆台也可以看作是等腰梯形以其底边的中线所在的直线为轴，各边旋转半周形成的曲面所围成的几何体.简单组合体[提出问题]中国首个空间实验室“天宫一号”于2019年9月29日16分成功发射升空，并与当年11月与“神舟八号”实现无人空间对接，下图为天宫一号目标飞行器的结构示意图．其主体结构如图所示：问题1：该几何体由几个几何体组合而成？提示：4个．问题2：图中标注的①②③④部分分别为什么几何体？提示：①为圆台，②为圆柱，③为圆台，④为圆柱．[导入新知]1．简单组合体的概念由简单几何体组合而成的几何体叫做简单组合体．2．简单组合体的构成形式有两种基本形式：一种是由简单几何体拼接而成的；另一种是由简单几何体截去或挖去一部分而成的．[化解疑难]简单组合体识别的要求(1)准确理解简单几何体(柱、锥、台、球)的结构特征．(2)正确掌握简单组合体构成的两种基本形式．(3)若用分割的方法，则需要根据几何体的结构特征恰当地作出辅助线(或面)．旋转体的结构特征[例1] 给出下列说法：(1)以直角三角形的一条边所在直线为轴，其余两边旋转形成的曲面围成的几何体是圆锥；(2)以等腰三角形底边上的中线所在直线为轴，将三角形旋转形成的曲面围成的几何体是圆锥；(3)经过圆锥任意两条母线的截面是等腰三角形；(4)圆锥侧面的母线长有可能大于圆锥底面圆直径，其中正确说法的序号是________．[解析] (1)不正确，因为当直角三角形绕斜边所在直线旋转得到的旋转体就不是圆锥，而是两个同底圆锥的组合体；(2)正确，以等腰三角形底边上的中线所在直线为轴，将三角形旋转形成的曲面围成的几何体是圆锥；(3)正确，如图所示，经过圆锥任意两条母线的截面是等腰三角形；(4)正确，如图所示，圆锥侧面的母线长有可能大于圆锥底面圆半径的2倍(即直径)．[答案] (2)(3)(4)[类题通法]1．判断简单旋转体结构特征的方法(1)明确由哪个平面图形旋转而成．(2)明确旋转轴是哪条直线．2．简单旋转体的轴截面及其应用(1)简单旋转体的轴截面中有底面半径、母线、高等体现简单旋转体结构特征的关键量．(2)在轴截面中解决简单旋转体问题体现了化空间图形为平面图形的转化思想．[活学活用]1．给出下列说法：(1)圆柱的底面是圆面；(2)经过圆柱任意两条母线的截面是一个矩形面；(3)圆台的任意两条母线的延长线可能相交，也可能不相交；(4)夹在圆柱的两个截面间的几何体还是一个旋转体．其中说法正确的是________．解析：(1)正确，圆柱的底面是圆面；(2)正确，如图所示，经过圆柱任意两条母线的截面是一个矩形面；(3)不正确，圆台的母线延长相交于一点；(4)不正确，圆柱夹在两个平行于底面的截面间的几何体才是旋转体．答案：(1)(2)简单组合体[例2](1)图①所示几何体是由哪些简单几何体构成的？试画出几何图形，可旋转该图形180°后得到几何体①；(2)图②所示几何体结构特点是什么？试画出几何图形，可旋转该图形360°得到几何体②；(3)图③所示几何体是由哪些简单几何体构成的？并说明该几何体的面数、棱数、顶点数．[解析] (1)图①是由圆锥和圆台组合而成．可旋转如下图形180°得到几何体①.(2)图②是由一个圆台，从上而下挖去一个圆锥，且圆锥的顶点恰为圆台底面圆的圆心．可旋转如下图形360°得到几何体②.(3)图③是由一个四棱锥与一个四棱柱组合而成，且四棱锥的底面与四棱柱底面相同．共有9个面，9个顶点，16条棱．[类题通法]1．明确组合体的结构特征，主要弄清它是由哪些简单几何体组成的，必要时也可以指出棱数、面数和顶点数，如图③所示的组合体有9个面，9个顶点，16条棱．2．会识别较复杂的图形是学好立体几何的第一步，因此我们应注意观察周围的物体，然后将它们“分拆”成几个简单的几何体，进而培养我们的空间想象能力和识图能力．[活学活用]2．下列组合体是由哪些几何体组成的？解：(1)由两个几何体组合而成，分别为球、圆柱．(2)由三个几何体组合而成，分别为圆柱、圆台、圆柱．(3)由三个几何体组合而成，分别为圆锥、圆柱、圆台．1.旋转体的生成过程[典例] 如图，四边形ABCD为直角梯形，试作出绕其各条边所在的直线旋转所得到的几何体．[解题流程]分别以边AD、AB、BC、CD所在直线为旋转轴旋转已知四边形ABCD为直角梯形以边AD所在直线为旋转轴旋转―→以边AB所在直线为旋转轴旋转―→以边CD所在直线为旋转轴旋转―→以边BC所在直线为旋转轴旋转[规范解答]以边AD所在直线为旋转轴旋转，形成的几何体是圆台，如图(1)所示．以边AB所在直线为旋转轴旋转，形成的几何体是一个圆锥和一个圆柱拼接而成的几何体，如图(2)所示．以边CD所在直线为旋转轴旋转，形成的几何体是一个圆柱挖掉一个圆锥构成的几何体，如图(3)所示．以边BC所在直线为旋转轴旋转，形成的几何体是由一个圆台挖掉一个圆锥构成的几何体和一个圆锥拼接而成，如图(4)所示．[活学活用]一个有30°角的直角三角板绕其各条边所在直线旋转一周所得几何体是圆锥吗？如果以斜边上的高所在的直线为轴旋转180°得到什么几何体？旋转360°又得到什么几何体？解：如图(1)和(2)所示，绕其直角边所在直线旋转一周围成的几何体是圆锥．如图(3)所示，绕其斜边所在直线旋转一周所得几何体是两个同底相对的圆锥．如图(4)所示，绕其斜边上的高所在的直线为轴旋转180°围成的几何体是两个半圆锥，旋转360°围成的几何体是一个圆锥．[随堂即时演练]1．(2019·临海高一检测)圆锥的母线有( )A．1条B．2条C．3条D．无数条答案：D2.右图是由哪个平面图形旋转得到的( )解析：选A 图中几何体由圆锥、圆台组合而成，可由A中图形绕图中虚线旋转360°得到．3．等腰三角形绕底边上的高所在直线旋转180°，所得几何体是________．答案：圆锥4．如图所示的组合体的结构特征为________．解析：该组合体上面是一个四棱锥，下面是一个四棱柱，因此该组合体的结构特征是四棱锥和四棱柱的一个组合体．答案：一个四棱锥和一个四棱柱的组合体5.如图，AB为圆弧BC所在圆的直径，∠BAC＝45°.将这个平面图形绕直线AB旋转一周，得到一个组合体，试说明这个组合体的结构特征．解：如图所示，这个组合体是由一个圆锥和一个半球体拼接而成的．[课时达标检测]一、选择题①圆锥的轴截面是所有过顶点的截面中面积最大的一个；②圆柱的所有平行于底面的截面都是圆；③圆台的两个底面可以不平行．A．①② B．②C．②③ D．①③解析：选B ①中当圆锥过顶点的轴截面顶角大于90°时，其面积不是最大的；③圆台的两个底面一定平行．故①③错误．2．将一个等腰梯形绕它的较长的底边所在的直线旋转一周，所得的几何体包括( ) A．一个圆台、两个圆锥B．两个圆台、一个圆柱C．两个圆柱、一个圆台D．一个圆柱、两个圆锥解析：选D 从较短的底边的端点向另一底边作垂线，两条垂线把等腰梯形分成了两个直角三角形，一个矩形，所以一个等腰梯形绕它的较长的底边所在直线旋转一周形成的是由一个圆柱，两个圆锥所组成的几何体，如图：3．以钝角三角形的较小边所在的直线为轴，其他两边旋转一周所得到的几何体是( ) A．两个圆锥拼接而成的组合体B．一个圆台C．一个圆锥D．一个圆锥挖去一个同底的小圆锥解析：选D 如图以AB为轴所得的几何体是一个大圆锥挖去一个同底的小圆锥．4．下列叙述中正确的个数是( )①以直角三角形的一边所在直线为轴旋转所得的旋转体是圆锥；②以直角梯形的一腰所在直线为轴旋转所得的旋转体是圆台；③圆柱、圆锥、圆台的底面都是圆面；④用一个平面去截圆锥，得到一个圆锥和一个圆台．A．0 B．1C．2 D．3解析：选B ①中应以直角三角形的直角边所在直线为轴，②中应以直角梯形中的直角腰所在直线为轴，④中应用平行于底面的平面去截，③正确．5.如图所示的几何体，关于其结构特征，下列说法不．正确的是( )A．该几何体是由两个同底的四棱锥组成的几何体B．该几何体有12条棱、6个顶点C．该几何体有8个面，并且各面均为三角形D．该几何体有9个面，其中一个面是四边形，其余均为三角形解析：选D 该几何体用平面ABCD可分割成两个四棱锥，因此它是这两个四棱锥的组合体，因而四边形ABCD是它的一个截面而不是一个面．二、填空题6．下列7种几何体：(1)柱体有________；(2)锥体有________；(3)球有__________；(4)棱柱有________；(5)圆柱有________；(6)棱锥有________；(7)圆锥有________．解析：由柱、锥、台及球的结构特点易于分析，柱体有a、d、e、f；锥体有b、g；球有c；棱柱有d、e、f；圆柱有a；棱锥为g；圆锥为b.答案：(1)a、d、e、f (2)b、g (3)c(4)d、e、f (5)a (6)g (7)b。

立体几何全部教案(人教A版高中数学必修②教案)一、第一章：空间几何体的结构特征1. 教学目标(1) 了解柱体、锥体、球体的定义及性质。

(2) 掌握空间几何体的结构特征，如表面积、体积等。

(3) 培养学生的空间想象能力和抽象思维能力。

2. 教学内容(1) 柱体、锥体、球体的定义及性质。

(2) 空间几何体的结构特征，如表面积、体积的计算。

(3) 空间几何体的分类及应用。

3. 教学方法(1) 采用多媒体课件辅助教学，展示空间几何体的直观图形。

(2) 结合实物模型，引导学生感知空间几何体的结构特征。

(3) 利用例题和练习，巩固所学知识。

4. 教学重点与难点(1) 重点：空间几何体的结构特征，如表面积、体积的计算。

(2) 难点：空间几何体的分类及应用。

二、第二章：点、线、面的位置关系1. 教学目标(1) 了解点、线、面的位置关系，如平行、垂直等。

(2) 掌握空间点、线、面的判定方法及其性质。

(3) 培养学生的空间想象能力和逻辑推理能力。

2. 教学内容(1) 点、线、面的位置关系，如平行、垂直等。

(2) 空间点、线、面的判定方法及其性质。

(3) 空间点、线、面的应用，如线面垂直、面面垂直等。

3. 教学方法(1) 利用多媒体课件，展示空间点、线、面的位置关系。

(2) 结合实物模型，引导学生感知空间点、线、面的性质。

(3) 利用例题和练习，巩固所学知识。

4. 教学重点与难点(1) 重点：空间点、线、面的判定方法及其性质。

(2) 难点：空间点、线、面的应用，如线面垂直、面面垂直等。

三、第三章：空间向量及其应用1. 教学目标(1) 了解空间向量的定义及坐标表示。

(2) 掌握空间向量的运算规则，如加法、减法、数乘、点乘、叉乘等。

(3) 学会运用空间向量解决立体几何问题。

2. 教学内容(1) 空间向量的定义及坐标表示。

(2) 空间向量的运算规则，如加法、减法、数乘、点乘、叉乘等。

(3) 空间向量在立体几何中的应用，如线线、线面、面面间的夹角等。

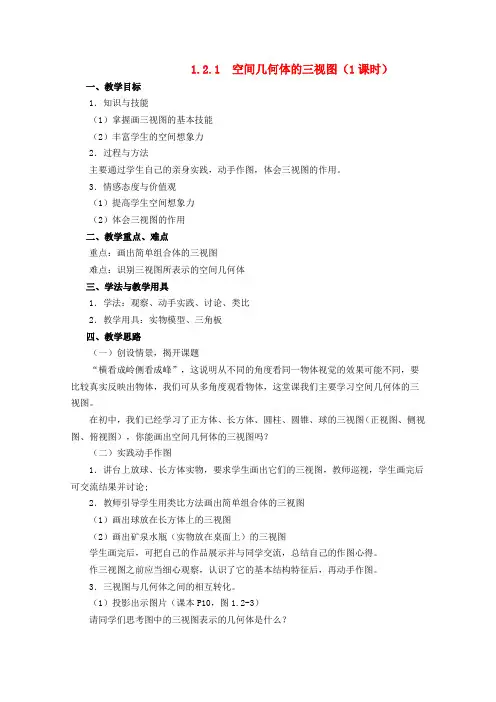

1.2.1 空间几何体的三视图（1课时）一、教学目标1．知识与技能（1）掌握画三视图的基本技能（2）丰富学生的空间想象力2．过程与方法主要通过学生自己的亲身实践，动手作图，体会三视图的作用。

3．情感态度与价值观（1）提高学生空间想象力（2）体会三视图的作用二、教学重点、难点重点：画出简单组合体的三视图难点：识别三视图所表示的空间几何体三、学法与教学用具1．学法：观察、动手实践、讨论、类比2．教学用具：实物模型、三角板四、教学思路（一）创设情景，揭开课题“横看成岭侧看成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图。

在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），你能画出空间几何体的三视图吗？（二）实践动手作图1．讲台上放球、长方体实物，要求学生画出它们的三视图，教师巡视，学生画完后可交流结果并讨论;2．教师引导学生用类比方法画出简单组合体的三视图（1）画出球放在长方体上的三视图（2）画出矿泉水瓶（实物放在桌面上）的三视图学生画完后，可把自己的作品展示并与同学交流，总结自己的作图心得。

作三视图之前应当细心观察，认识了它的基本结构特征后，再动手作图。

3．三视图与几何体之间的相互转化。

（1）投影出示图片（课本P10，图1.2-3）请同学们思考图中的三视图表示的几何体是什么？（2）你能画出圆台的三视图吗？（3）三视图对于认识空间几何体有何作用？你有何体会？教师巡视指导，解答学生在学习中遇到的困难，然后让学生发表对上述问题的看法。

4．请同学们画出1.2-4中其他物体表示的空间几何体的三视图，并与其他同学交流。

（三）巩固练习课本P12 练习1、2 P18习题1.2 A组1（四）归纳整理请学生回顾发表如何作好空间几何体的三视图（五）课外练习1．自己动手制作一个底面是正方形，侧面是全等的三角形的棱锥模型，并画出它的三视图。

空间几何体的三视图预习提纲
一.复习回顾1.中心投影2.平行投影
1.实物演示,从而引入本节课的重点内容------三视图
2.三视图的概念
注重图 侧视图 俯视图
3.例1、如图所示的长方体的长、宽、高分别为5cm 、4cm 、3cm ，画出这个长方体的三视图。

成绩：
①长方体的长、宽、高分别指哪个尺寸？②这个长方体的三视图分别是甚么外形的？ ③注重图、侧视图和俯视图的长方形的长宽高分别为多少厘米？
④注重图和侧视图中有无相反的线段？注重图和俯视图呢？侧视图和俯视图呢？
4..三视图的画法规则
5.
5cm
3cm
4cm
6．探求：
（1）正六棱柱的三视图
（2）正三棱锥的三视图
（3）正四棱锥的三视图
（4）正四棱台的三视图
（5）圆台的三视图
7.画出以下简单组合体的三视图
8.
9.画出以下组合体的三视图
探求:如果给出你该物体的三视图,你能返回原图形吗?
10.高考题欣赏（全国新课标文）
在一个几何体的三视图中，注重图与俯视图如右图所示，则相应的侧视图可以为
空间几何体的三视图小测及课后作业
------栾红霞
小测1：下列两组三视图分别是什么几何体？
正视图侧视图俯视图正视图侧视图俯视图
小测2：
正视图
侧视图
俯视图
小测3：
下面组合体的侧视图是（）
A
B C
高考题欣赏（全国新课标文）
（8）在一个几何体的三视图中，正视图与俯视图如右图所示，则相应的侧视图可以为
D
作业：
右图是一个物体的三视图，则此三视图所描述的物体是下列几何体中
的（）.
正视图侧视图俯视图A． B.C．D．。

《1.2.2空间几何体的三视图》一、教材与学情分析1. 教材地位与作用本节课是新课程人教A版必修2第一章第二节的内容，是在初中学习三视图的基础之上来进一步学习三视图，为后面学习直观图以及点、线、面的位置关系打下基础，有着承上启下的作用。

三视图是空间几何体的一种表示形式，是立体几何的基础之一。

学好三视图有利于培养学生学习立体几何的兴趣以及空间想象能力、几何直观能力。

而且三视图在工程设计、机械制造及日常生活中有着重要意义。

2. 学情分析（1）知识与能力：学生在初中就已经学习了三视图，对三视图的定义已经有了初步了解；在前面也刚刚接触了大量的空间几何体的模型，学习了柱、锥、台、球的结构特征，对空间几何体的直观图有了初步的认识。

因而自主探究能力已经具备一定的基础。

（2）学生实际：学生的动手能力比较薄弱，因而画图需要较多时间；学生的空间想象能力比较差，因而无法准确的识别三视图的立体模型。

因此，本节课对学生的空间想象能力和绘图能力都提出了更高的要求。

所以需要老师逐渐引导并让学生主动学习、乐于参与。

二、目标分析1. 教学目标根据新课标的理念,以及上述教材结构与内容的分析，结合厚街中学学生已有的知识结构及心理特征，制定如下三维教学目标：【知识与技能】（直接性目标）（1）使学生学会在平面上表示空间图形，能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等）的三视图（2）能识别并描述三视图所表示的立体模型（3）通过观察能画出简单组合体的三视图【过程与方法】（发展性目标）培养和发展学生分析问题的能力和作图能力，着重培养其空间想象能力和空间思维能力【情感态度价值观】（可持续性目标）（1）通过对大量图形的欣赏和感悟，激发学生学习热情，提高其学习立体几何的兴趣（2）通过简单几何体三视图的作图过程培养学生作图能力及从多角度观察和思考问题的能力（3）体会立体图形和平面图形的转化关系，渗透应用数学的意识2．教学重点、难点根据教学目标，确定如下重点与难点：【重点】三视图的画法，能画出简单组合体的三视图【重点的突出】通过学生的自主学习，让学生大量画图亲身感受画图要点；通过学生的一撮点分析，加深学生印象。
