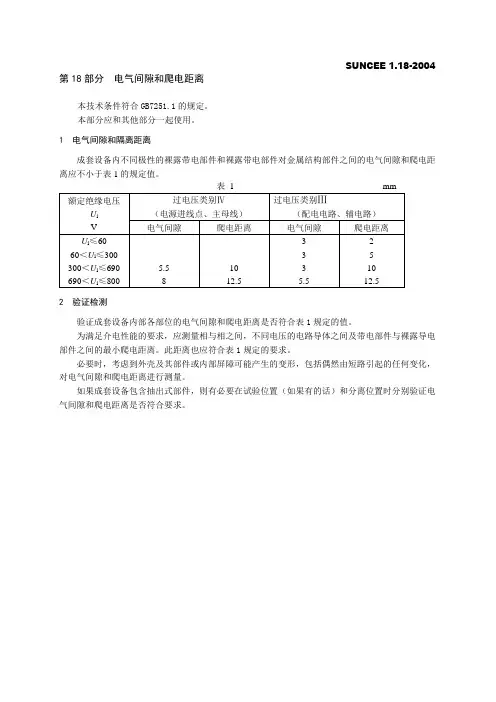

电气间隙和爬电距离
爬电距离
沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。

即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。

此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离；
爬电距离
在绝缘材料表面会形成泄漏电流路径。

若这些泄漏电流路径构成一条导电通路，则出现表面闪络或击穿现象。

绝缘材料的这种变化需要一定的时间，它是由长时间加在器件上的工作电压所引起的，器件周围环境的污染能加速这一变化。

因此在确定端子爬电距离时要考虑工作电压的大小、污染等级及所运用的绝缘材料的抗爬电特性。

根据基准电压、污染等级及绝缘材料组别来选择爬电距离。

基准电压值是从供电电网的额定电压值推导出来的。

[1]
电气间隙Clearance
在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。

即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。

电气间隙的大小和老化现象无关。

电气间隙能承受很高的过电压，但当过电压值超过某一临界值后，此电压很快就引起电击穿，因此在确认电气间隙大小的时候必须以设备可能会出现的最大的内部和外部过电压（脉冲耐受电压为依据）。

在不同场合使用同一电气设备或运用过电压保护器时所出现的过电压大小各不相同。

因此根据不同的使用场合将过电压分为Ⅰ至Ⅳ四个等级。

可见，爬电距离和电气间隙实际是两个相关参数，都是针对电气绝缘性而来。

特别
是在继电器、开关等工控产品的选用中，需要遵守相关标准的同时，还要按实际的使用环境要求（气压、污染等），设定合适的爬电距离及电气间隙，以保障人民生命财产安全和电气性能的稳定。

一般选型是按以下步骤进行：
1、确定电气间隙步骤
确定工作电压峰值和有效值；
确定设备的供电电压和供电设施类别；
根据过电压类别来确定进入设备的瞬态过电压大小；
确定设备的污染等级（一般设备为污染等级2）；
确定电气间隙跨接的绝缘类型（功能绝缘、基本绝缘、附加绝缘、加强绝缘）。

2、确定爬电距离步骤
确定工作电压的有效值或直流值；
确定材料组别（根据相比漏电起痕指数，其划分为：Ⅰ组材料，Ⅱ组材料，Ⅲa组材料, Ⅲb组材料。

注：如不知道材料组别，假定材料为Ⅲb组）；
确定污染等级；
确定绝缘类型（功能绝缘、基本绝缘、附加绝缘、加强绝缘）。

3、确定电气间隙要求值
根据测量的工作电压及绝缘等级，查表（ 4943：2H 和 2J和2K，60065-2001表：表8和表9和表10）检索所需的电气间隙即可决定距离；作为电气间隙替代的方法，4943使用附录G替换，60065-2001使用附录J替换。

GB 8898-2001：电器间隙考虑的主要因素是工作电压，查图9来确定。

（对和电压有效值在220-250V范围内的电网电源导电连接的零部件，这些数值等于354V峰值电压所对应的那些数值：基本绝缘3.0mm ,加强绝缘6.0mm）
4、确定爬电距离要求值
根据工作电压、绝缘等级及材料组别，查表(GB 4943为表2L，65-2001中为表11）确定爬电距离数值，如工作电压数值在表两个电压范围之间时，需要使用内差法计算其爬电距离。

GB 8898-2001其判定数值等于电气间隙，如满足下列三个条件，电气间隙和爬电距离加强绝缘可减少2mm,基本绝缘可减少1mm：
1）这些爬电距离和电气间隙会受外力而减小，但它们不处在外壳的可触及导电零部件与危险带电零部件之间；
2）它们靠刚性结构保持不变；
3）它们的绝缘特性不会因设备内部产生的灰尘而受到严重影响。

*注意：但直接与电网电源连接的不同极性的零部件间的绝缘，爬电距离和电气间隙不允许减小。

基本绝缘和附加绝缘即使不满足爬电距离和电气间隙的要求，只要短路该绝缘，设备仍满足标准要求，则是可以接受的（8898中4.3.1条）。

*GB 4943中只有功能绝缘的电气间隙和爬电距离可以减小，但必须满足标准5.3.4规定的高压或短路试验。

5、确定爬电距离和电气间隙注意
可动零部件应使其处在最不利的位置；
爬电距离值不能小于电气间隙值；
承受了机械应力试验；
简略定义
1、电气间隙：不同电位的两个导电部件间最短的空间直线距离。

2、爬电距离：不同电位的两个导电部件之间沿绝缘材料表面的最短距离。

3、隔离距离（机械式开关电器一个极的）：满足对隔离器的安全要求所规定的断开触
头间的电气间隙。

4、抽出式部件：可以从连接位置移动到分离位置和试验位置同时应保持与成套设备的
机械连接的可移式部件。

5、连接位置：可移式部件或抽出式部件为保证其正常的设计功能而处于完好的连接状
态的一种位置。

6、试验位置：抽出式部件的一种位置，在此位置上，有关的主电路已与电源断开但没
有必要完全形成隔离距离，而辅助电路已连接好，允许对抽出式部件进行运行试验，
此时该部件仍与成套设备保持机械上的连接。

7、分离位置（隔离位置）：抽出式部件的一种位置，在该位置时，主电路和辅助电路
的隔离距离已达到要求（见7.1.2.2），而抽出式部件与成套设备仍保持机械连接。

8、移出位置：可移式部件或抽出式部件移至成套设备外部，并与成套设备在机械上和
电气上均脱离的一种位置。

9、绝缘配合：电气设备的绝缘特性，一方面与预期过电压和过压保护装置的特性有关，
另一方面与预期的微观环境和污染防护方式有关。

10、污染：能够影响介电强度或表面电阻率的所有外界物质的状况，如固态、液态或气
态（游离气体）。

11、污染等级（环境条件的）：根据导电的或吸湿的尘埃，游离气体或盐类和由于吸湿
或凝露导致表面介电强度或电阻率下降事件发生的频度而对环境条件作出的分级。

污染等级1:
无污染、或仅有干燥的非导电性污染。

污染等级2:
一般情况下,只有非导电性污染。

但是,也应考虑到偶然由于凝露造成的暂时的导
电性。

污染等级3:
存在导电性污染,或者由于凝露使干燥的非导电性污染变成导电性的污染。

污染等级4:
造成持久性的导电性污染,例如由于导电尘埃或雨雪造成的污染。

12、微观环境（电气间隙或爬电距离的）：指所考虑的电气间隙和爬电距离周围的环境
条件。

13、均匀电场：电极之间的电压梯度基本恒定的电场，例如在两球之间，每个球体的半
径均大于二者之间的距离的电场。

14、非均匀电场：电极之间的电压梯度不恒定的电场。

15、漏电起痕：固定绝缘材料的表面由于电场和电解液的共同作用逐渐形成的导电通路
的过程。

16、相比漏电起痕指数（CTI）：一种材料经受50滴规定的试验溶液而不出现漏电痕迹
的最大电压值，单位用伏表示
17、额定绝缘电压（Ui）：电器的额定绝缘电压是一个与介电试验电压和爬电距离有关
的电压值。

在任何情况下最大的额定工作电压值不应超过额定绝缘电压值。

18、额定冲击耐受电压：在规定的试验条件下，成套设备的电路能够承受的规定波形和
极性的脉冲电压峰值，而且电间隙值参照此电压值确定。

成套设备中一条电路的额
定冲击耐受电压应等于或高于成套设备所在系统中出现的瞬态过电压规定值。

19、材料组别：绝缘材料的一种分类，与其CTI值有关，
——材料组别 I 600≤CTI
——材料组别Ⅱ 400≤CTI＜600
——材料组别Ⅲa 175≤CTI＜400
——材料组别Ⅲb 100≤CTI＜175
二、检测目的、适用范围
1、检测目的：验证成套设备内的电器元件、带电导体和端子等的间距是否符合标准规
定的安全距离。

2、适用范围：所有低压成套开关设备和控制设备产品。

三、技术要求和判定准则
1、电气间隙（7.1.2.1）：技术要求的确定见表14，必要时结合表G..1。

主要与过电压类
别、污染等级有关。

2、爬电距离（7.1.2.1）：技术要求的确定见表16。

主要与材料组别、污染等级有关。

3、抽出式部件的隔离距离（7.1.2.2）：引申至GB/T14048.3中7.1.6.1：在断开位置下同
一极的断开触头的间隙不得小于GB/T14048.1中表13规定的电气间隙。

以上三项试验所测数据均不得超出技术要求值。

四、检测方法
1、电气间隙、爬电距离：详见标准附录F。

2、隔离距离：抽出式部件置于隔离位置时，测量抽出式部件的动触头、静触头之间的
距离，此距离即为隔离距离。

五、检测设备
1、游标卡尺
六、注意事项
1、测量时设备一定不可带电；
2、如果有关的电气间隙小于3mm，凹槽最小宽度可以减小至该电气间隙的1/3；
3、测量爬电距离时，注意两个绝缘材料之间的接合处（如胶合）亦被视为上述表面；
4、测量爬电距离时，如果使用了高度不小于2mm的筋，不管其数量多少，技术要求
值都可以减少至表16中规定值的0.8倍；
5、对包含抽出式部件的成套设备，需在试验位置、分离位置分别验证电气间隙和爬电
距离。

6、当成套设备中有相对运动的部件时，需在相对运动部件处于最不利位置时测量电气
间隙和爬电距离；。

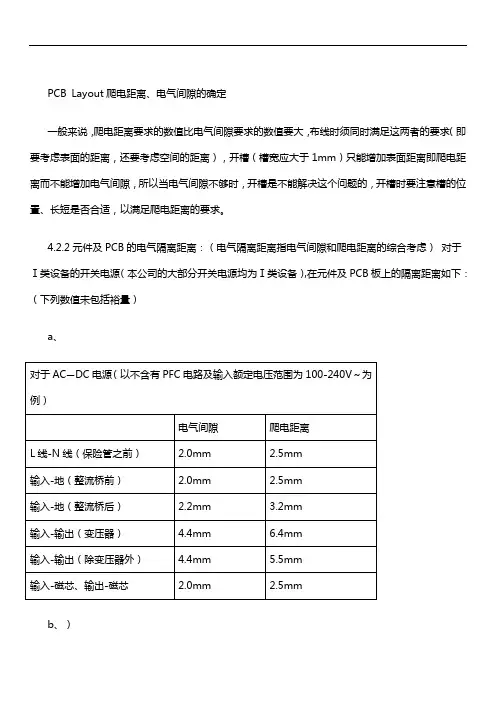

PCBLayout爬电距离、电气间隙的确定

PCB Layout爬电距离、电气间隙的确定一般来说，爬电距离要求的数值比电气间隙要求的数值要大，布线时须同时满足这两者的要求（即要考虑表面的距离，还要考虑空间的距离），开槽（槽宽应大于1mm）只能增加表面距离即爬电距离而不能增加电气间隙，所以当电气间隙不够时，开槽是不能解决这个问题的，开槽时要注意槽的位置、长短是否合适，以满足爬电距离的要求。

4.2.2元件及PCB的电气隔离距离：（电气隔离距离指电气间隙和爬电距离的综合考虑）对于Ⅰ类设备的开关电源（本公司的大部分开关电源均为Ⅰ类设备）,在元件及PCB板上的隔离距离如下：（下列数值未包括裕量）a、b、）c、4.2.3变压器内部的电气隔离距离：变压器内部的电气隔离距离是指变压器两边的挡墙宽度的总和，如果变压器挡墙的宽度为3mm，那么变压器的电气隔离距离值为6mm（两边的挡墙宽度相同）。

如果变压器没有挡墙，那么变压器的隔离距离就等于所用胶纸的厚度。

另外，对于AC-DC电源，变压器初、次间绕组应用三层胶纸隔离，DC-DC电源，可只用二层胶纸隔离。

下列数值未包括裕量：注：变压器的引脚如果没有套上绝缘套管，那么在引脚处的隔离距离可能也仅为胶纸加挡墙的厚度，所以变压器的引脚需要套上绝缘套管且套管要穿过挡墙。

空间距离(Creepage distance):在两个导电组件之间或是导电组件与物体界面之间经由空气分离测得最短直线距离;沿面距离(clearance):沿绝缘表面测得两个导电组件之间或是导电组件与物体界面之间的最短距离.沿面距离(clearance)不满足标准要求距离时：PCB板上可采取两个导电组件之间开槽的方法，导电组件与外壳、可触及部分之间距离不够，则可将导电组件用绝缘材料包住。

将导电组件用绝缘材料包住既解决了空间距离(Creepage distance)也解决了沿面距离(clearance)问题，此方法一般用在电源板上变压器和周边组件之间距离不够时，将变压器包住。

6kv电气间隙和爬电距离

6kv电气间隙和爬电距离6kV电气间隙和爬电距离电气间隙和爬电距离是电力系统中重要的安全指标，用于评估电气设备的绝缘性能和安全性能。

本文将对6kV电气间隙和爬电距离进行讨论和分析。

一、电气间隙的概念和意义电气间隙是指两个电极之间的最短距离，也称为电极间隙。

在电力系统中，电气设备（如开关、断路器等）中的金属部件和绝缘部件之间存在电气间隙。

电气间隙的大小直接影响设备的绝缘性能和安全性能。

如果电气间隙过小，容易引起放电和击穿，导致设备故障甚至火灾事故。

二、6kV电气间隙的要求在6kV电力系统中，由于电压较高，对电气间隙的要求较为严格。

通常，6kV电气设备的金属部件与金属部件之间的电气间隙要求至少为10mm。

这是为了保证设备在额定工作电压下的安全运行，防止电弧放电和击穿现象的发生。

三、爬电距离的概念和意义爬电距离是指沿着绝缘表面最短的路径，两个电极之间的距离。

在电力系统中，电气设备的绝缘表面上存在着各种绝缘材料，如橡胶、塑料等。

爬电距离的大小直接影响设备的绝缘性能和安全性能。

如果爬电距离不足，容易导致电弧放电和击穿现象的发生，从而引发设备故障和事故。

四、6kV爬电距离的要求在6kV电力系统中，6kV电气设备的绝缘表面上的爬电距离要求至少为25mm。

这是为了确保设备在额定工作电压下的绝缘性能，防止电弧放电和击穿现象的发生。

此外，爬电距离还受到环境条件的影响，如温度、湿度等。

在特殊环境下，如高温、高湿度等条件下，还需要进行特殊的绝缘设计和处理。

五、电气间隙和爬电距离的关系电气间隙和爬电距离是密切相关的。

在设计电气设备时，需要同时考虑到二者的要求。

一方面，电气间隙的大小直接影响到爬电距离的要求。

如果电气间隙过小，会导致爬电距离不足，从而引发电弧放电和击穿现象的发生。

另一方面，爬电距离的增加可以补偿电气间隙的不足，提高设备的绝缘性能和安全性能。

六、6kV电气间隙和爬电距离的保护措施为了确保6kV电气设备的绝缘性能和安全性能，需要采取一系列的保护措施。

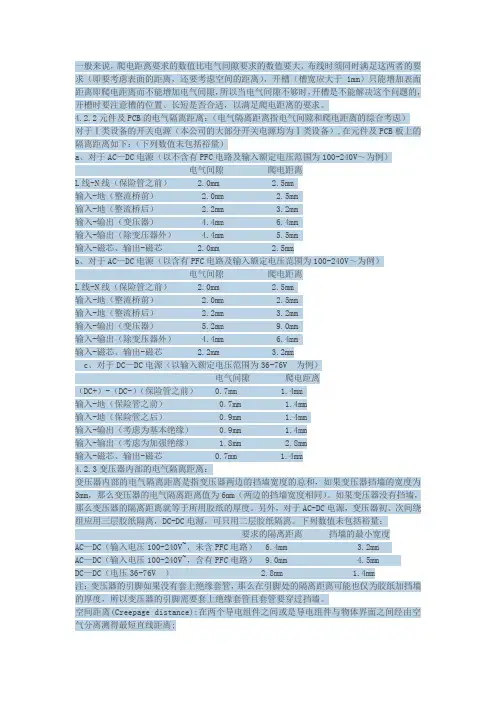

电路板的爬电距离和电气间隙是怎么规定的？

一般来说，爬电距离要求的数值比电气间隙要求的数值要大，布线时须同时满足这两者的要求（即要考虑表面的距离，还要考虑空间的距离），开槽（槽宽应大于1mm）只能增加表面距离即爬电距离而不能增加电气间隙，所以当电气间隙不够时，开槽是不能解决这个问题的，开槽时要注意槽的位置、长短是否合适，以满足爬电距离的要求。

4.2.2元件及PCB的电气隔离距离：（电气隔离距离指电气间隙和爬电距离的综合考虑）对于Ⅰ类设备的开关电源（本公司的大部分开关电源均为Ⅰ类设备）,在元件及PCB板上的隔离距离如下：（下列数值未包括裕量）a、对于AC—DC电源（以不含有PFC电路及输入额定电压范围为100-240V～为例）电气间隙爬电距离L线-N线（保险管之前） 2.0mm 2.5mm输入-地（整流桥前） 2.0mm 2.5mm输入-地（整流桥后） 2.2mm 3.2mm输入-输出（变压器） 4.4mm 6.4mm输入-输出（除变压器外） 4.4mm 5.5mm输入-磁芯、输出-磁芯 2.0mm 2.5mmb、对于AC—DC电源（以含有PFC电路及输入额定电压范围为100-240V～为例）电气间隙爬电距离L线-N线（保险管之前） 2.0mm 2.5mm输入-地（整流桥前） 2.0mm 2.5mm输入-地（整流桥后） 2.2mm 3.2mm输入-输出（变压器） 5.2mm 9.0mm输入-输出（除变压器外） 4.4mm 6.4mm输入-磁芯、输出-磁芯 2.2mm 3.2mmc、对于DC—DC电源（以输入额定电压范围为36-76V 为例）电气间隙爬电距离（DC+）-（DC-）（保险管之前） 0.7mm 1.4mm输入-地（保险管之前） 0.7mm 1.4mm输入-地（保险管之后） 0.9mm 1.4mm输入-输出（考虑为基本绝缘） 0.9mm 1.4mm输入-输出（考虑为加强绝缘） 1.8mm 2.8mm输入-磁芯、输出-磁芯 0.7mm 1.4mm4.2.3变压器内部的电气隔离距离：变压器内部的电气隔离距离是指变压器两边的挡墙宽度的总和，如果变压器挡墙的宽度为3mm，那么变压器的电气隔离距离值为6mm（两边的挡墙宽度相同）。
