浅谈电力电缆敷设方式和设计要求

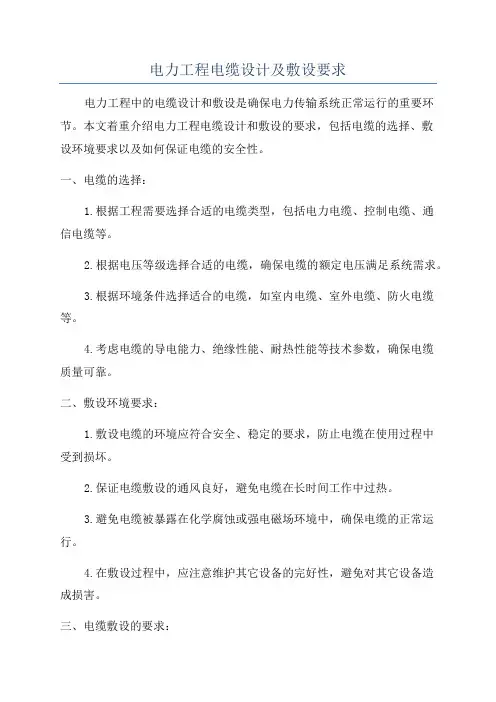

电力工程电缆设计及敷设要求电力工程中的电缆设计和敷设是确保电力传输系统正常运行的重要环节。

本文着重介绍电力工程电缆设计和敷设的要求，包括电缆的选择、敷设环境要求以及如何保证电缆的安全性。

一、电缆的选择：1.根据工程需要选择合适的电缆类型，包括电力电缆、控制电缆、通信电缆等。

2.根据电压等级选择合适的电缆，确保电缆的额定电压满足系统需求。

3.根据环境条件选择适合的电缆，如室内电缆、室外电缆、防火电缆等。

4.考虑电缆的导电能力、绝缘性能、耐热性能等技术参数，确保电缆质量可靠。

二、敷设环境要求：1.敷设电缆的环境应符合安全、稳定的要求，防止电缆在使用过程中受到损坏。

2.保证电缆敷设的通风良好，避免电缆在长时间工作中过热。

3.避免电缆被暴露在化学腐蚀或强电磁场环境中，确保电缆的正常运行。

4.在敷设过程中，应注意维护其它设备的完好性，避免对其它设备造成损害。

三、电缆敷设的要求：1.在敷设前需进行规划，并绘制敷设图纸，标注电缆的线路和连接方式。

2.电缆敷设应保证线路的连续性和稳定性，避免导线短路等故障发生。

3.在敷设过程中应避免电缆受到拉力、挤压等力致使电缆的绝缘层破损。

4.电缆的弯曲半径应符合规定，避免引起电缆的损坏。

5.在交叉敷设时，不同类型的电缆应保持适当的距离，避免干扰和交叉干扰。

6.敷设完成后，需要进行电缆的测试和检查，确保电缆工作正常。

四、保证电缆的安全性：1.在敷设电缆前，需要对工作区域进行安全评估，确保敷设电缆的操作安全。

2.敷设电缆时必须满足相关的操作规范和安全要求，如穿过墙壁或地板时应采取防火措施。

3.在敷设电缆时，必须对电缆进行正确的固定，并设置合适的保护措施。

4.对于地下敷设的电缆，应采取合适的防水、防腐、防蒸汽等措施。

5.需要定期对电缆进行检修和保养，确保电缆的正常运行。

综上所述，电力工程电缆设计和敷设要求涉及电缆的选择、敷设环境要求以及保证电缆的安全性。

设计和敷设过程中需要考虑电缆类型、电压等级、敷设环境等方面的要求，并严格遵守安全规范和操作要求，以确保电缆的可靠性和安全性。

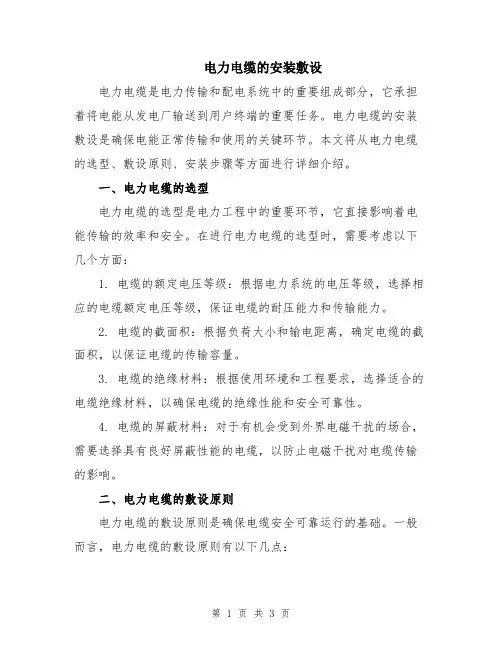

电力电缆的安装敷设电力电缆是电力传输和配电系统中的重要组成部分，它承担着将电能从发电厂输送到用户终端的重要任务。

电力电缆的安装敷设是确保电能正常传输和使用的关键环节。

本文将从电力电缆的选型、敷设原则、安装步骤等方面进行详细介绍。

一、电力电缆的选型电力电缆的选型是电力工程中的重要环节，它直接影响着电能传输的效率和安全。

在进行电力电缆的选型时，需要考虑以下几个方面：1. 电缆的额定电压等级：根据电力系统的电压等级，选择相应的电缆额定电压等级，保证电缆的耐压能力和传输能力。

2. 电缆的截面积：根据负荷大小和输电距离，确定电缆的截面积，以保证电缆的传输容量。

3. 电缆的绝缘材料：根据使用环境和工程要求，选择适合的电缆绝缘材料，以确保电缆的绝缘性能和安全可靠性。

4. 电缆的屏蔽材料：对于有机会受到外界电磁干扰的场合，需要选择具有良好屏蔽性能的电缆，以防止电磁干扰对电缆传输的影响。

二、电力电缆的敷设原则电力电缆的敷设原则是确保电缆安全可靠运行的基础。

一般而言，电力电缆的敷设原则有以下几点：1. 保持电缆的机械强度：电缆在敷设过程中应保持良好的机械强度，避免损伤和变形。

在施工过程中要注意保护电缆的绝缘层和屏蔽层，避免损坏。

2. 保持电缆的绝缘性能：电缆在敷设时应注意避免损伤绝缘层，严禁使用尖锐物品捅刺电缆。

同时，要注意避免电缆与钢筋、固定件等金属结构直接接触，以防止产生电化学腐蚀。

3. 保持电缆的良好接地：在电力电缆敷设过程中，要确保电缆的良好接地，以保证系统的接地安全性和可靠性。

4. 保证敷设方式合理：电力电缆的敷设方式应根据具体工程情况和要求进行选择，可以采用直埋、架空、管道敷设等方式，保证敷设的可靠性和安全性。

三、电力电缆的安装步骤电力电缆的安装步骤是确保电缆敷设质量的重要环节，它需要严格按照相关规范和标准进行操作。

一般而言，电力电缆的安装步骤包括以下几个方面：1. 安装准备：在进行电力电缆安装前，需要对敷设区域进行充分的准备。

电缆敷设要求范文电缆敷设是指在建筑物、工厂、道路等场所中，按照一定的规范和要求进行电缆的敷设和布线。

电缆敷设要求的合理性和可操作性对于电缆的安全运行和日常维护具有重要意义。

下面就电缆敷设的要求进行详细介绍。

一、敷设定位1.首先，要根据建筑物、工厂、道路的实际情况确定电缆的敷设位置和路径。

电缆敷设路径一般应避免过长、过弯曲，并应尽量减少任何形式的损伤和受力。

尽量保持电缆的直线敷设，并避免与其他线路、管道和设施冲突。

2.在敷设电缆前，要对敷设区域进行充分的勘测，包括地面情况、地下障碍物、周围环境等。

特别是有可能对电缆敷设造成损坏的因素，如锋利的物体、腐蚀性物质等，要提前做好相应的处理措施。

3.对于需要穿越各类墙壁、天花板、地板等构筑物的电缆敷设，要根据具体情况选择合适的敷设方法和材料。

同时，在敷设过程中要注意墙壁、天花板、地板等结构的保护，避免对其造成破坏。

4.在有限空间内进行电缆敷设时，要根据空间的大小和限制条件，选择适合的敷设方法和工具。

确保电缆的敷设平稳、牢固，并避免在敷设过程中造成过度拉力和电缆的损坏。

二、敷设方式1.直埋敷设：适用于地下管道、地铁、高速公路等场所，要求电缆必须具备抗压、防水、耐腐蚀等性能。

在直埋敷设中，电缆应沿埋设路径敷设，保持适当的埋深和覆土层厚度，确保电缆的安全运行。

2.敷设在管道或沟槽中：适用于建筑物的内部电缆敷设，要求电缆不能被压弯或受到过大的挤压力。

敷设中要留有足够的空间进行维护和更换，同时要保证电缆与其他线路、管道之间的间隔。

3.架空敷设：适用于建筑物外部的电缆敷设，要求电缆与周围环境保持一定的安全距离，且不能与树木、高耸建筑等物体相接触。

同时，要注意电缆的防腐蚀和风吹日晒等问题，在敷设中要选择合适的支架和固定措施。

三、敷设材料和工具选择1.敷设过程中使用的材料和工具要符合相关标准和规范。

如敷设电缆所需的管道、沟槽、支架等，应选择合适的材质和规格，确保其承载能力和使用寿命。

电缆敷设要求及注意事项电缆敷设是电力工程中非常重要的一环，它关系到电力传输的质量和稳定性。

为了确保电缆敷设的质量，以下是一些必要的要求和注意事项。

一、要求：1. 电缆敷设前应进行详细的工程设计，包括电缆线路的走向、长度、连接方式等，确保电缆的安全和可靠性。

2. 电缆的敷设应符合国家标准和相关规范要求，如电缆敷设的深度、敷设方式、保护措施等。

3. 敷设电缆的人员应具备相应的技术知识和经验，并经过专业培训，熟悉电缆敷设的操作规程。

4. 在电缆敷设过程中，应注意保护电缆的外皮，避免损坏电缆导体，以免影响电缆的传输性能。

5. 电缆的敷设应符合安全和环保要求，如在道路、河道等地方敷设电缆时，应采取相应的保护措施，避免对周围环境造成污染和危害。

二、注意事项：1. 在电缆敷设前，应先检查电缆的质量和规格是否符合要求，避免使用损坏或不合格的电缆。

2. 在敷设电缆前，应先清理好敷设的区域，确保没有杂物和障碍物，以便顺利进行电缆敷设。

3. 在电缆敷设过程中，应避免电缆的过度拉伸或弯曲，以免对电缆的绝缘层和导体造成损坏。

4. 在敷设电缆时，应注意电缆的安全，避免与其他设备和物体相碰撞，以免损坏电缆和其他设备。

5. 在电缆敷设完成后，应进行必要的测试和检查，以确保电缆连接的质量和可靠性。

6. 在电缆敷设过程中，应注意施工现场的安全，如设置警示标志和防护设施，确保施工人员的安全。

电缆敷设是一项复杂而重要的工作，要求施工人员具备专业知识和经验，并严格按照要求和注意事项进行操作。

只有确保电缆敷设的质量和可靠性，才能保障电力传输的稳定性和安全性。

在电缆敷设的过程中，我们要不断总结经验，不断提高工作效率和质量，以满足电力工程的需求。

中低压电力电缆敷设方式及要求一、中低压电力电缆敷设方式：1.地下直埋敷设：该方式适用于电缆敷设在深度较浅的地下，如城市道路、农村道路、小区等地方。

敷设前应该进行地质勘测，确定土壤的承载力和张力。

埋置深度一般是电缆直径的0.7-1.2倍，若遇到较硬的地层，还需要进行隧道开挖。

为了保护电缆，需要在电缆周围填充砂、炭等材料，并且在地表挖掘的地方进行标注和围栏。

2.管道敷设：中低压电力电缆可以通过埋在管道内的方式进行敷设，该方式适用于需要保护电缆不受机械损伤的场所。

在敷设前，应对管道进行清理和维修，以确保管道无堵塞和破损。

敷设时，需要注意电缆的弯曲半径，避免过小的弯曲半径导致电缆损坏。

同时，为了方便维修和更换，还应设置阀门、检修口等设施。

3.桥架敷设：桥架敷设适用于电缆敷设在屋顶或是大型建筑物之间的场所。

桥架的选择应考虑电缆的负荷、环境条件、使用寿命等因素。

在敷设时，需要注意电缆的坐标、整齐、美观。

同时，还需考虑电缆的导热、导电等特性，在电缆过载时需安装散热设备。

4.架空敷设：架空敷设适用于农村、山区及临时用电的地方。

在架空敷设时，应保持电缆的张力，避免过大或过小。

同时，还需要考虑电缆的跨越、斜拉、排列等因素，以及适当设置电缆沟槽和电缆夹具。

二、中低压电力电缆敷设要求：1.确保安全：敷设过程中要注意人身安全，符合相关安全规范和要求。

敷设时，电缆应与其他管道、设备保持一定距离，避免相互干扰和损坏。

2.保护电缆：电缆在敷设过程中应避免受到机械损坏和过大的拉力。

地下敷设时，应保持适当的埋设深度，防止受到外力冲击。

架空敷设时，应注意电线杆、电缆悬挂点等设置的合理性。

3.关注环境：敷设电缆时，应考虑周边环境对电缆的影响。

如敷设于高温环境或潮湿环境中，应选用特殊材料的电缆，并进行相应的绝缘和防护措施。

4.耐久性和可维护性：电缆敷设需要考虑电缆的使用寿命和维护方便性。

选用合适的电缆材料和绝缘材料，确保电缆的耐久性。

同时，在设计时还要考虑到维修和更换电缆的方便性。

详解电⼒电缆线路常见敷设⽅式及其要求⼩筱寄语电友你好和往期内容有重复希望⼤家谅解，其中穿插以前内容。

汇总来⾃各⽅电友总结!感谢！不喜勿喷底部找⼩筱⽂章底部找⼩筱⽂章电⼒交流2群 490903491电⼒电缆线路的敷设⽅式及其要求1. 电⼒电缆线路的敷设⽅式（1）直接埋设在地下，这是最通⾏和最经济的敷设⽅法。

（2）敷设在电缆沟内，⽤于多条电缆的敷设。

电缆沟虽然当时投资⽐直埋较⼤，但其便于进⾏温度监视和采取通风降温措施，改善其散热条件。

另外，电缆沟还具有便于电缆检修、新设、更换以及有利于防⽌外⼒损伤和故障测寻、修复等优点。

（3）安装在电缆隧道内，当在发电⼚或变电站出线电缆很多或并列敷设条数较多（如20~40条以上时）的地区敷设电缆时，应考虑建造电缆隧道。

建造电缆隧道虽然建设时投资⼤、⼯期长、建筑材料耗费多，⽽且带来通风、防⽕、防漏⽔等⼤量问题，但是它具有以下优点：1）⼤量地减少了电缆线路所占道路断⾯（⾛廊）。

2）减少对电缆的外⼒破坏和机械损伤。

3）消除因⼟壤中有害物质引起的保护层化学腐蚀。

4）检修或更换电缆迅速⽅便。

5）随时可以增放新电缆，⽽且不必掘开路⾯。

（4）敷设在电缆排管内，当较多电缆通过市区街道时，直埋对电缆压⼒⼤，⼜不适宜建造电缆沟和隧道，可建造电缆排管，造价低于隧道，但⼜具有许多隧道的优点，还不必考虑防⽕问题。

（5）敷设在电缆托架上，是⼚区内电缆安装的新形式，⼚区内（尤其是发电⼚或化⼯⼚内）管线很多，建筑电缆沟已很困难，⼜常常因为热管道的跑汽、跑⽔⽽损伤电缆，因⽽在⼚区内采取电缆托架架空安装来代替电缆沟。

（6）架空安装，由于近年塑料电缆的发展，电缆的重量减轻，把电缆吊挂在吊线上（或固定在杆塔上）的⽅式逐渐得到应⽤。

架空电缆和埋在地下的电缆相⽐，易受外界的影响，不够美观，但建设费⽤较低。

2. 电⼒电缆线路敷设的安全技术要求（1）电缆直接敷设在地下的安全技术要求1）电缆的埋设深度不应⼩于0.7m，通过农⽥时埋设深度不⼩于1.2m。

电工工程施工规范中的电线电缆敷设要求电线电缆作为电工工程中不可或缺的一部分，其正确的敷设是保障电力系统安全可靠运行的重要环节。

本文将介绍电工工程施工规范中的电线电缆敷设要求，从电缆选择到敷设方式，以及注意事项等方面进行探讨。

1. 电缆选择在进行电线电缆敷设前，首先要根据工程的需求和环境条件选择合适的电缆。

根据电压等级、导体材质、截面形状等因素，选择符合国家标准和工程要求的电缆。

同时，还需考虑电缆的绝缘和护套性能，确保电缆在使用过程中能够承受工作环境的各种外力和温度要求。

2. 电缆敷设方式（1）固定敷设：适用于需要固定在墙壁、电缆槽、梁柱等部位的电缆。

如在室内电工工程中，电缆可以使用槽式敷设、埋地敷设或穿管敷设等方式进行固定敷设。

在室外电工工程中，电缆敷设需要采取特殊的固定方式，如使用电缆桥架、电缆梯架等。

（2）移动敷设：适用于需要频繁更换位置的电缆，如移动设备的电缆敷设等。

在这种情况下，可以采用活动电缆卷盘或电缆框架等方式进行敷设。

3. 敷设要求（1）安全要求：电线电缆的敷设必须符合安全操作规程，避免导线短路、接地、绝缘损坏等安全隐患。

敷设时要与其他设备或电缆间保持一定的安全距离，避免相互干扰。

（2）通道要求：电缆在敷设时要选择合适的通道，确保电缆能够顺利通过，并考虑后续维护和检修的便利性。

通道的选择要考虑电缆的截面、弯曲半径等因素，避免电缆过度弯曲或受到外力损伤。

（3）固定要求：电缆固定要牢固可靠，防止电缆在运行过程中晃动、摩擦或损坏。

固定方式要符合相关规范，避免对电缆产生不利影响。

在特殊情况下，需要采取防护措施，如使用护套、护管等。

（4）标识要求：对于长距离或者多根电缆敷设的情况，需要进行标识，便于维护和检修。

电缆标识可以采用编码标识、颜色标识等方式，确保敷设的电缆能够清晰可辨。

4. 注意事项（1）施工人员须具备相应的电工工程知识和技能，确保施工质量。

（2）在进行施工前，需对施工区域进行勘察，并检查周围的环境条件。

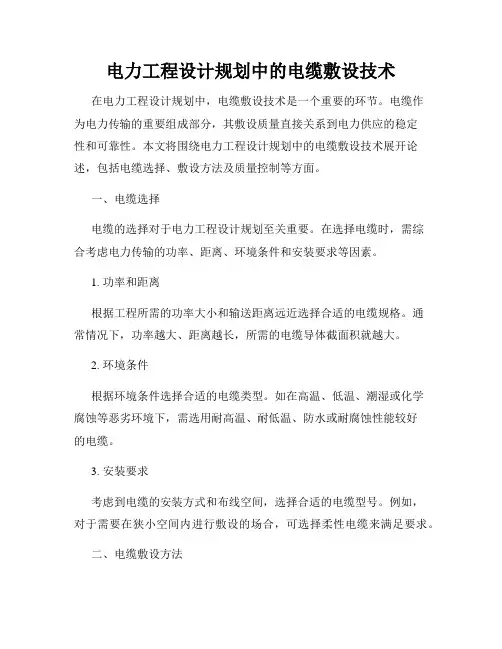

电力工程设计规划中的电缆敷设技术在电力工程设计规划中，电缆敷设技术是一个重要的环节。

电缆作为电力传输的重要组成部分，其敷设质量直接关系到电力供应的稳定性和可靠性。

本文将围绕电力工程设计规划中的电缆敷设技术展开论述，包括电缆选择、敷设方法及质量控制等方面。

一、电缆选择电缆的选择对于电力工程设计规划至关重要。

在选择电缆时，需综合考虑电力传输的功率、距离、环境条件和安装要求等因素。

1. 功率和距离根据工程所需的功率大小和输送距离远近选择合适的电缆规格。

通常情况下，功率越大、距离越长，所需的电缆导体截面积就越大。

2. 环境条件根据环境条件选择合适的电缆类型。

如在高温、低温、潮湿或化学腐蚀等恶劣环境下，需选用耐高温、耐低温、防水或耐腐蚀性能较好的电缆。

3. 安装要求考虑到电缆的安装方式和布线空间，选择合适的电缆型号。

例如，对于需要在狭小空间内进行敷设的场合，可选择柔性电缆来满足要求。

二、电缆敷设方法电缆敷设方法是确保电缆安全可靠运行的关键。

根据敷设的具体要求和场地条件，有以下几种常见的电缆敷设方法。

1. 直埋敷设直埋敷设是将电缆直接埋入地下，适用于地下走廊、隧道等需要保持地表整洁的场合。

在直埋敷设中，需要注意电缆与其他地下管道、地基桩基的交叉与间距，以避免互相干扰。

2. 桥架敷设桥架敷设是将电缆架设于支架、梁架或吊架上，适用于大跨度或需要频繁维护的场合。

在桥架敷设中，应合理布置支架，并注意电缆的悬垂、扭曲和过载等问题。

3. 架空敷设架空敷设是将电缆悬挂于电缆杆上，适用于无法进行地下敷设的场合。

在架空敷设中，需考虑电缆的绝缘距离和保护措施，以防电缆受到外界损害。

4. 隧道敷设隧道敷设是将电缆铺设于隧道内，适用于地铁、隧道等工程项目。

在隧道敷设中，需关注电缆的支吊架设计、敷设方式和安全防护等问题。

三、质量控制保证电缆敷设质量对于电力工程的稳定运行至关重要。

以下是一些常见的质量控制措施。

1. 施工前检查在开始电缆敷设前，对施工条件和相关设备进行检查，确保敷设环境符合要求，并准备好所需的工具、设备和材料。

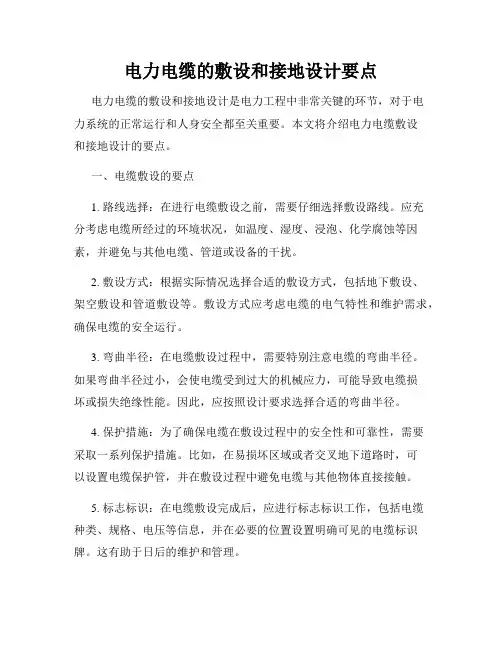

电力电缆的敷设和接地设计要点电力电缆的敷设和接地设计是电力工程中非常关键的环节，对于电力系统的正常运行和人身安全都至关重要。

本文将介绍电力电缆敷设和接地设计的要点。

一、电缆敷设的要点1. 路线选择：在进行电缆敷设之前，需要仔细选择敷设路线。

应充分考虑电缆所经过的环境状况，如温度、湿度、浸泡、化学腐蚀等因素，并避免与其他电缆、管道或设备的干扰。

2. 敷设方式：根据实际情况选择合适的敷设方式，包括地下敷设、架空敷设和管道敷设等。

敷设方式应考虑电缆的电气特性和维护需求，确保电缆的安全运行。

3. 弯曲半径：在电缆敷设过程中，需要特别注意电缆的弯曲半径。

如果弯曲半径过小，会使电缆受到过大的机械应力，可能导致电缆损坏或损失绝缘性能。

因此，应按照设计要求选择合适的弯曲半径。

4. 保护措施：为了确保电缆在敷设过程中的安全性和可靠性，需要采取一系列保护措施。

比如，在易损坏区域或者交叉地下道路时，可以设置电缆保护管，并在敷设过程中避免电缆与其他物体直接接触。

5. 标志标识：在电缆敷设完成后，应进行标志标识工作，包括电缆种类、规格、电压等信息，并在必要的位置设置明确可见的电缆标识牌。

这有助于日后的维护和管理。

二、电缆接地设计的要点1. 接地电阻：电缆接地是为了确保系统的安全运行和人身安全，故电缆的接地电阻是一个重要的指标。

接地电阻应满足相关标准规定，一般要求接地电阻小于规定值，以保证接地系统的正常运行。

2. 接地方式：根据实际情况和要求，选择合适的接地方式，如单点接地、多点接地或电缆金属屏蔽层接地等。

同时，还需要考虑接地系统的可靠性，避免可能的接地故障。

3. 接地材料：选择合适的接地材料对于接地系统的效果至关重要。

常见的接地材料包括铜排、铜线和接地剂等。

需要根据实际情况和要求，选择适合的材料进行接地。

4. 接地布置：电缆接地的布置需要合理、分布均匀，并符合电力系统的要求。

接地布置应考虑接地电阻、安全性和现场布局等因素，确保接地系统的有效性。

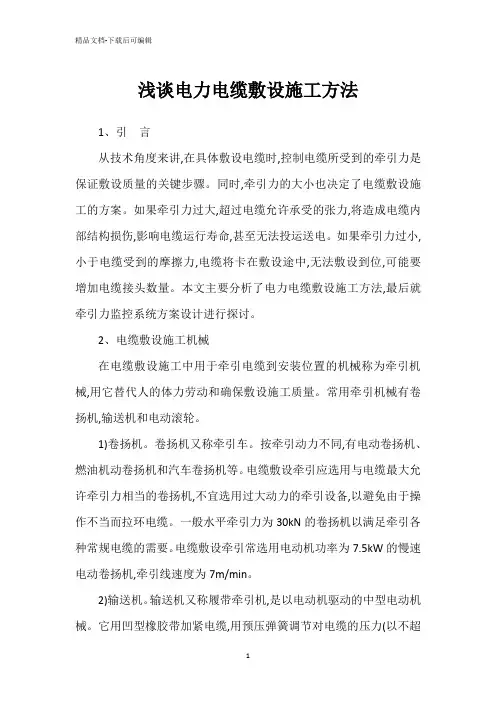

浅谈电力电缆敷设施工方法1、引言从技术角度来讲,在具体敷设电缆时,控制电缆所受到的牵引力是保证敷设质量的关键步骤。

同时,牵引力的大小也决定了电缆敷设施工的方案。

如果牵引力过大,超过电缆允许承受的张力,将造成电缆内部结构损伤,影响电缆运行寿命,甚至无法投运送电。

如果牵引力过小,小于电缆受到的摩擦力,电缆将卡在敷设途中,无法敷设到位,可能要增加电缆接头数量。

本文主要分析了电力电缆敷设施工方法,最后就牵引力监控系统方案设计进行探讨。

2、电缆敷设施工机械在电缆敷设施工中用于牵引电缆到安装位置的机械称为牵引机械,用它替代人的体力劳动和确保敷设施工质量。

常用牵引机械有卷扬机,输送机和电动滚轮。

1)卷扬机。

卷扬机又称牵引车。

按牵引动力不同,有电动卷扬机、燃油机动卷扬机和汽车卷扬机等。

电缆敷设牵引应选用与电缆最大允许牵引力相当的卷扬机,不宜选用过大动力的牵引设备,以避免由于操作不当而拉环电缆。

一般水平牵引力为30kN的卷扬机以满足牵引各种常规电缆的需要。

电缆敷设牵引常选用电动机功率为7.5kW的慢速电动卷扬机,牵引线速度为7m/min。

2)输送机。

输送机又称履带牵引机,是以电动机驱动的中型电动机械。

它用凹型橡胶带加紧电缆,用预压弹簧调节对电缆的压力(以不超过电缆允许侧压力为限),使之对电缆产生一定推力。

按水平推力大小输送机有5kN、6kN和8kN等品种供选用。

3)电动滚轮。

是一种小型牵引机械,其滚筒由电动机同步驱动,给予电缆向牵引方向的一定推力。

一般电动滚轮的牵引摊力有0.5-1.0kN。

3、电缆敷设质量控制3.1电缆弯曲半径在电缆路径上水平或垂直转向部位,电缆会受到弯曲。

一般情况下,电缆在其结构和材料上,允许存在不小于一定半径范围的弯曲,这对电缆性能不会产生影响。

但是,过小的弯曲半径将损伤电缆的绝缘层或护层。

因此,在电缆敷设施工过程中,必须对电缆的弯曲半径进行检测和控制。

电缆最小允许弯曲半径与电缆外径、电缆绝缘材料和护层结构有关,通常规定以电缆外径的倍数表示的一个数,作为最小允许弯曲半径。

电力工程管理规范的电缆敷设要求概述在电力工程中，电缆的敷设是十分重要的一项工作。

电缆的正确敷设与维护，直接影响到电力系统的稳定运行和安全性能。

电力工程管理规范中对电缆敷设的要求十分严格，确保了电力系统的安全可靠性。

本文将介绍电力工程管理规范中关于电缆敷设的要求。

一、电缆的选择在进行电缆的敷设之前，需要根据具体情况选择合适的电缆。

选择电缆应考虑以下几个因素：电压等级、电流负载、环境温度、敷设方式等。

根据电力工程管理规范，电缆的选择应符合以下要求：1. 电缆的额定电压等级应与系统要求相匹配，确保电力传输的稳定性；2. 电缆的额定电流负载应满足系统负荷需求，且具备一定的过载能力；3. 电缆材质应耐高温、耐腐蚀、绝缘性能良好，并能适应敷设环境的要求；4. 敷设方式应根据工程要求选择，包括直埋敷设、架空敷设等。

二、电缆敷设方案设计在进行电缆敷设之前，需要进行详细的敷设方案设计。

根据电力工程管理规范的要求，电缆敷设方案设计应包括以下内容：1. 敷设线路的选取：根据工程实际情况，确定电缆敷设的具体线路，包括起点、终点、中间节点等；2. 敷设方式的选择：根据敷设线路的特点，选择合适的敷设方式，如直埋、架空、穿管等；3. 敷设深度的确定：根据敷设方式和敷设环境，确定电缆的敷设深度，保证电缆的安全性和可靠性；4. 弯曲半径的控制：根据电缆的类型和规格，控制电缆在敷设过程中的弯曲半径，避免因过小的弯曲半径导致电缆损坏；5. 交叉敷设的规划：对于多条电缆的交叉敷设，应进行合理的规划和布置，避免互相干扰。

三、电缆敷设过程在实际进行电缆敷设的过程中，需要按照电力工程管理规范的要求，严格控制各个环节，确保敷设的质量和安全。

具体要求包括：1. 施工现场的准备：确保施工现场的安全和整洁，设置合理的施工标识和警示标志，确保工作人员的安全；2. 测量与定位：使用合适的测量仪器，准确测量电缆敷设的位置和深度，确保敷设的准确性；3. 敷设前的准备工作：包括对电缆进行必要的清洁、检查和试验，确保电缆的质量和性能；4. 敷设方式的选择：根据方案设计，选择合适的敷设方式，确保电缆的稳定性和可靠性；5. 张力控制：在敷设过程中，严格控制电缆的张力，避免因过大的张力导致电缆拉断；6. 敷设完成后的处理：包括对敷设完成的电缆进行必要的保护和封堵，确保电缆的安全和可靠。

电力工程管理规范的电缆敷设要求电力工程的成功实施离不开合理、规范的电缆敷设。

准确的电缆敷设能够确保电力系统的安全运行，提高电力工程的质量和可靠性。

本文将针对电力工程管理规范中的电缆敷设要求进行详细介绍。

一、导引电缆敷设对于电力工程中的能源传输起到了核心作用。

电缆敷设要求的规范化能够有效地提高电力系统的可靠性和安全性，降低故障率。

因此，掌握电力工程管理规范中的电缆敷设要求对于工程师来说至关重要。

二、电缆敷设的基本原则1. 确定合理路径：在电缆敷设过程中，应根据工程的具体要求和现场条件，选择合适的电缆敷设路径。

要考虑到绕行障碍物、避免潜在冲击和挤压风险等因素。

2. 良好的支撑与固定：电缆敷设时，应确保电缆布线稳固可靠，避免因振动和外力引起的松动和脱落。

3. 合适的弯曲半径：电缆敷设过程中，应注意避免过小的弯曲半径，以防止电缆绝缘层和金属护套被过度拉伸而损坏。

4. 适当的敷设深度：在电缆敷设的过程中，应根据电缆的类型和周围环境的要求，确定合适的敷设深度，以保护电缆免受外界环境的影响。

5. 合理的电缆位置标识：在电缆敷设的过程中，应采用合适的标识方法，明确电缆的名称、型号、电压等信息，以便于后续的维护和管理工作。

三、电缆敷设的具体要求1. 选择合适的电缆：在电力工程中，应根据工程需求和设计要求，选择符合相关标准的电缆。

电缆的选用应考虑其导体电阻、绝缘层性能、耐火性能、耐热性能等因素。

2. 电缆敷设间距：电缆敷设时，应根据电缆的电压等级和环境条件，确定合适的电缆敷设间距。

对于高电压电缆，应保持足够的间距以避免互串干扰。

3. 防腐蚀处理：在电缆敷设之前，应对电缆进行防腐蚀处理，以延长电缆的使用寿命。

常见的防腐蚀方法包括镀锌、喷涂防腐漆等。

4. 合理的电缆敷设深度：电缆敷设的深度应根据电缆的类型和环境条件确定。

通常情况下，电缆的敷设深度应不少于1米，以确保电缆免受外界环境的影响。

5. 弯曲半径的控制：对于不同类型的电缆，都有相应的弯曲半径要求。

电线电缆敷设方式方法和注意事项电缆敷设是指沿经勘査的路由布放、安装电缆以形成电缆线路的过程。

根据使用场合，可分为架空、地下（管道和直埋）、水底、墙壁和隧道等几种敷设方式。

合理选择电缆的敷设方式对保证线路的传输质量、可靠性和施工维护等都是十分重要的。

电缆实物图长途通信电缆为保证其通信安全可靠，一般采用直埋敷设方式。

市内主干电缆(中继和用户主干电缆)为保证其通信安全可靠、安装更换方便和市容美观等，一般采用管道敷设方式。

市内配线电缆可采用架空和墙壁敷设方式，随着现代化城市建设的发展，也将逐步为管道敷设方式所取代。

农用架空电缆敷设施工图电缆敷设的注意事项通过对线路故障统计分析，由于施工、安装和接续等因素造成的故障往往要比电线电缆本体缺陷造成的故障可能性大得多。

因此要正确地选用电线电缆及配套附件，除按规范要求进行设计和施工外，还应注意如下几个方面的问题：⒈ 电缆敷设安装应由有资格的专业单位或专业人员进行，不符合有关规范规定要求的施工和安装，有可能导致电缆系统不能正常运行。

⒉ 人力敷设电缆时，应统一指挥控制节奏，每隔 1.5～3米有一人肩扛电缆，边放边拉，慢慢施放。

⒊ 机械施放电缆时，一般采用专用电缆敷设机并配备必要牵引工具，牵引力大小适当、控制均匀，以免损坏电缆。

⒋ 施放电缆前，要检查电缆外观及封头是否完好无损，施放时注意电缆盘的旋转方向，不要压扁或刮伤电缆外护套，在冬季低温时切勿以摔打方式来校直电缆，以免绝缘、护套开裂。

⒌ 敷设时电缆的弯曲半径要大于规定值。

在电缆敷设安装前、后用1000V兆欧表测量电缆各导体之间绝缘电阻是否正常，并根据电缆型号规格、长度及环境温度的不同对测量结果作适当地修正，小规格（10mm2 以下实芯导体）电缆还应测量导体是否通断。

高压输电线路架空电线施工图高压电缆敷设方式：1、管道式：指将高压电缆敷设于预制的管路（如混凝土管）中，要求每隔一定距离配有人孔，用于引入和连接电缆，如电缆为单芯电缆，为减少电力损失和防止输送容量的下降，引起电缆过热，管材应采用非磁性或不导电的。

电气工程中的电力电缆设计与敷设电力电缆是电气工程中的重要组成部分，用于输送和分配电能。

良好的电力电缆设计和敷设对于保证电力系统的可靠性和安全性至关重要。

本文将探讨电力电缆设计与敷设的一些关键方面。

一、电力电缆的选择与设计在进行电力电缆选择与设计时，需要考虑以下几个因素：1. 电流负载：根据电流负载的大小选择合适的电力电缆规格。

通常，电力电缆的导体截面积和材料将直接影响其承载能力。

2. 环境条件：不同的环境条件需要选择适应的电力电缆。

例如，在高温或低温环境下，需要选用耐高温或耐低温的电缆。

3. 经济性：在选择电力电缆时，还需要考虑成本因素。

应综合考虑电力电缆的购买成本、使用寿命、维护成本等因素，以选择最经济合理的方案。

二、电力电缆的敷设方式电力电缆的敷设方式通常有地下敷设、架空敷设和隧道敷设三种方式。

1. 地下敷设：地下敷设是最常见的一种方式，适用于城市、工厂、住宅区等场所。

地下敷设不仅可以保护电缆免受外界损害，还可以提高电缆的安全性和美观度。

在进行地下敷设时，应注意避免与其他地下设施（如自来水管道、燃气管道等）发生冲突。

2. 架空敷设：架空敷设是将电缆悬挂在电力线杆或电缆桥架上，适用于农村地区或远离城市的场所。

架空敷设需要考虑电力电缆与其他架空线路的间隔，以及对电缆的保护措施。

3. 隧道敷设：隧道敷设适用于需要长距离敷设电力电缆的场所，如高速公路、铁路隧道等。

隧道敷设可以有效地保护电力电缆，提高电力系统的稳定性和可靠性。

三、电力电缆的安装与维护电力电缆安装和维护是确保电力系统正常运行的关键环节。

以下是一些注意事项：1. 安装过程中应避免电缆受到过度拉伸或扭曲，以防止电缆的损坏。

2. 在架空敷设时，应定期检查电缆的悬挂方式，确保电缆的稳固性和安全性。

3. 定期对电缆进行绝缘电阻测试，以及温升测试，以确保电力电缆的正常工作状态。

4. 定期清洁电缆接头、端子，检查电缆接头的紧固程度，以防止电缆接头松动引发故障。

电力工程设计规范要求及电缆敷设原则1. 引言电力工程设计规范是确保电力系统正常运行和安全性的基础性文件。

本文将介绍电力工程设计规范的要求，并重点探讨电缆敷设的原则。

2. 电力工程设计规范要求电力工程设计规范要求是为了保证电力系统的可靠性、安全性和经济性。

以下是一些常见的电力工程设计规范要求：2.1 设计准则和标准电力工程设计必须遵循相关的准则和标准，如国家标准、行业规范等。

设计人员应熟悉这些准则和标准，并在设计过程中合理应用。

2.2 安全性要求电力系统设计必须优先考虑安全性。

设计中需要考虑电气安全、防雷、防火等方面的要求，并合理布置设备和线缆，防止安全事故的发生。

2.3 可靠性要求电力系统设计要保证系统的可靠性，确保设备运行稳定，降低故障发生率。

设计中需要考虑电缆路径的合理性、敷设方式的科学性等，以提高系统的可靠性。

2.4 经济性要求电力系统的设计需要考虑经济因素，合理控制成本。

设计中需要选择适当的线缆规格和布线方式，以减少材料和人力资源的浪费。

3. 电缆敷设的原则电缆敷设是电力工程中重要的环节。

以下是电缆敷设的原则：3.1 线缆选型根据设计要求和工程条件，选择适当的电缆类型和规格。

考虑电缆的额定电压、电流载荷、敷设环境等因素，合理选型。

3.2 敷设路径电缆敷设路径应避免与其他设备、管道等发生冲突，并考虑布线的合理性和易于维护。

在设计中，需要综合考虑敷设的距离、方式以及敷设的防护措施等。

3.3 引入方式电缆引入方式包括直埋、架空、管道敷设等。

根据工程要求，选择合适的引入方式，并确保引入口的防护措施和密封性。

3.4 敷设方法电缆的敷设方法有直埋、架空、管道敷设等。

根据工程情况和要求，选择适当的敷设方法，并注意敷设的深度、间距、弯曲半径等要求。

3.5 运行环境电缆的敷设需要考虑运行环境的特点，如温度、湿度、腐蚀性等。

对于特殊环境或特殊要求的工程，需要选择相应的电缆材质和防护措施。

4. 结论电力工程设计规范要求和电缆敷设原则是保障电力系统正常运行和安全性的重要依据。

电力电缆敷设方法和设计要求分析摘要：本文针对电力电缆的敷设方式及结构特点，对电力电缆型号的选择进行了总结，并对电力电缆敷设的直埋敷设法、电缆敷设的排管敷设法、电力电缆敷设的地下管道敷设法等常见方法和设计要求进行了分析，以保证电力电缆敷设的质量。

关键词：电缆；型号；敷设；方法1 电力电缆敷设的特点电缆横截面规格较多，通常会有很多种，在具体指导下进行选用，这样才能确保电缆铺设安全、稳定，现在电缆沟主要结构有两种，一种为覆土式，另一种盖板式，这几种结构有着自身特点，但是可以应用在不同领域当中，而盖板式主要进行铺设漏填盖板，但是这种方式比较简单粗糙，影响整体美观。

在整个电缆沟铺设过程当中需要根据当地地形条件选择合适结构，通过以下几点进行阐述：（1）如果电缆沟出现盖板，需要采用直埋方式，目的是在后期维护过程中需要直接掀开盖板，然后进行开挖，整个过程简单方便。

（2）电缆沟设备安装部分电缆支架，就可以利用支架进行金属材料搭建，同时使用焊接方式进行固定，保证支架支持重量，最终确定安全性。

（3）电缆沟需要在开关位置处增加一些封堵措施，确保一旦发生火灾不会蔓延到室内。

（4）电缆沟中电缆需要采用防火材料，同时增加防火材料和隔板。

2 电力电缆型号的选择电缆的选择需要考虑到电缆敷设的方式以及环境条件的影响。

比如，通过相关调查发现，对土地为盐碱地、土壤PH值呈碱性，地下水位较高，土壤湿润，在此种环境下敷设的电缆极易因土壤的盐分、PH值、湿润程度以及土壤电阻率等因素而引起电缆的腐蚀。

当土壤中含有各种可溶性盐类和碱性物质时，对电缆金属护套与周围土壤发生电化学作用的危害性极大，土壤中含有不同程度的水分及电解质，且各处的组分常常差异较大，故可将潮湿土壤视作不均匀的电解液。

电缆埋设在土壤中由于土壤通透气的难易、干湿度的差异、含盐浓度的多寡，以及电缆金属护套本身含杂质的不均匀性，在土壤与电缆之间会构成各种类型的腐蚀成分，促使电缆受到腐蚀。

浅谈电力电缆敷设方式和设计要求发表时间：2017-06-13T16:30:02.257Z 来源：《电力设备》2017年第6期作者：胡佳佳[导读] 摘要：电力电缆的敷设对电网能否正常运行有着重要影响，不仅关系到电网运行的安全性，还关系到电网运行的经济性。

（上海衡能电力设计有限公司 200041）摘要：电力电缆的敷设对电网能否正常运行有着重要影响，不仅关系到电网运行的安全性，还关系到电网运行的经济性。

电力电缆的敷设方式和规范的设计要求直接影响电力电缆使用的安全性和可靠性及电力电缆工程的建设费用，所以合理规划、正确选择电缆敷设方式和设计要求，是电力电缆入地工作的首要环节。

以下就电力电缆敷设方式、设计要求两方面加以论述。

关键词：电力电缆、敷设方式、设计要求引言随着城市建设的步伐加快，电力电缆线路在城市生活中得到广泛的运用，安全、耐用和美观都是电力电缆供电的显著优点，所以使用量正在日益加大。

本文就常用的几种电力电缆敷设方式和设计要求，做简单的说明。

一、电力电缆敷设方式目前国家电网中电力电缆大部分都选用交联聚乙烯绝缘铜芯电缆，它具有较高的允许工作温度（90℃），较小的弯曲半径，重量轻、附件少，施工、运行维护工作方便等优点，经济效益明显，在电网建设中被广泛使用，本文所指电力电缆均为交联聚乙烯绝缘铜芯电缆。

电力电缆敷设方式的选择，应视工程条件、环境特点和电缆数量等因素，且须满足运行可靠、便于维护的要求和技术经济合理的原则来选择。

1. 直埋敷设电力电缆直埋敷设电力电缆是将电力电缆直接埋在地下，具有投资小、施工方便和散热条件好等优点，是最经济、简便的一种敷设方式。

直埋敷设电力电缆应符合下列规定：（1）直埋敷设电力电缆适用于地下无障碍，土壤中不含严重酸、碱、盐腐蚀性介质。

（2）直埋敷设电力电缆适用于电缆根数较少的场合，同一通路少于6根35kV及以下电力电缆，如厂区通往远距离辅助设施在或城郊区、车辆通行不太频繁的地方，（3）直埋敷设电力电缆适用于在城镇人行道下较易翻修情况或道路边缘，特别是易于开挖的人行道下和建筑物的边沿地带。
