塑胶产品结构设计准则

塑胶结构设计规范1.材料选择：在选择塑胶材料时，需要考虑其化学性质、力学性能和热性能等。

应根据使用环境和使用要求选择合适的塑胶材料，确保其达到所需的强度、硬度和耐磨性等性能。

2.结构设计：要合理设计塑胶结构，以提高其刚度和强度。

应注意避免在塑胶结构中产生应力集中和应力积累，采取合适的加强结构设计，如搭接、激光焊接等，以增加其承载能力和抗冲击能力。

3.壁厚设计：塑胶制品的壁厚设计是确保其强度和刚度的重要因素。

壁厚过厚会增加成本和重量，而壁厚过薄则会降低结构的强度和刚度。

因此，应根据使用要求和塑胶材料的特性，合理确定壁厚。

4.型腔设计：型腔设计是塑胶制品成型过程中的关键环节。

型腔的设计应考虑到塑胶熔体的流动性和充模性，以确保成型件的质量和尺寸精度。

同时，还需要注意排气和冷却系统的设计，以避免空气和热量对成型件造成不良影响。

5.连接设计：塑胶制品的连接设计直接影响其使用寿命和性能。

在连接处应采用结构合理、牢固可靠的连接方式，如螺栓连接、粘接等。

同时，还需要考虑到塑胶材料的热膨胀系数，以避免因温度变化引起的松动和变形。

6.表面处理：塑胶制品的表面处理可以提高其外观质量和耐久性。

在设计中应考虑到表面处理的可行性和效果，如喷漆、喷涂、电镀等。

7.模具设计：模具设计是塑胶制品生产的关键环节。

模具的设计应符合产品的结构形状和尺寸要求，同时要考虑到成型工艺的要求，如浇口、顶针设计等。

此外，还需要注意模具的加工精度和使用寿命等因素。

总之，塑胶结构设计规范是保证塑胶制品质量和性能的重要保证。

通过合理的材料选择、结构设计、壁厚设计等，可以提高塑胶结构的强度、刚度和耐久性，从而满足不同的使用需求。

一文看懂塑胶产品结构设计准则塑胶产品结构设计准则是指在设计塑胶制品时应遵循的一些原则和指导方针，以确保产品具有较好的结构设计、性能和品质。

下面一文将从以下几个方面对塑胶产品结构设计准则进行说明。

一、结构合理性塑胶制品的结构合理性是指在产品的设计中，结构要简洁、紧凑，且能够满足产品的功能要求。

合理的结构设计可以减少零件的数量，简化加工工艺，提高生产效率和降低成本。

此外，结构还应考虑产品的使用要求和使用环境，以确保产品具有较好的使用性能。

二、材料选择在塑胶制品的结构设计中，材料的选择是至关重要的。

合适的材料能够提供较好的强度和耐用性，同时还要满足产品的外观和质感要求。

在材料选择时，要考虑产品的功能要求，包括承受的载荷、环境条件等。

此外，还要考虑材料的加工性能和成本，以确保产品的可制造性和经济性。

三、模具设计塑胶制品的模具设计是确保产品质量和生产效率的重要一环。

模具的设计应考虑产品的结构和外观要求，以及材料的特性和加工工艺。

合理的模具设计可以减少产品的缺陷和变形，提高产品的一致性和精度。

此外，还要注重模具的维护和保养，以延长模具的使用寿命。

四、设计审查设计审查是确保产品设计合理性和质量的重要手段。

设计审查应包括结构设计、材料选择、模具设计等方面。

通过设计审查，可以发现和解决产品设计过程中存在的问题，提高产品的设计质量和可制造性。

五、设计创新在塑胶产品的结构设计中，要注重创新。

创新的设计可以提高产品的竞争力和市场价值。

设计人员应不断学习和积累经验，结合市场需求和技术发展趋势，推进产品的技术创新和结构创新。

总之，塑胶产品结构设计准则是指在设计塑胶制品时应遵循的一系列原则和指导方针。

合理的结构设计、材料选择、模具设计以及设计创新都是塑胶产品结构设计中需要关注的重要方面。

通过遵循这些准则，可以确保塑胶产品具有较好的结构设计、性能和品质。

1.2 塑胶结构一般优化设计原则加强筋的拔模角一般取0.25---2度.,塑件表面有皮纹或是结构复杂的应加大拔模角.可达到2度.倒圆角的一般原则, 圆角半径大小外R取2倍的壁厚, 内R取0.5—1倍壁厚.塑件加强筋的设计,基本厚度等于0.5倍壁,高度小于等于3倍壁厚,圆角大于等于0.25—0.4倍壁厚,拔模角大于等于0.5度,间距大于2倍的壁厚. 加强筋应布置在塑件受力较大之处,以改善塑件的强度.加强筋应对称分布,避免塑件局部集中.同时加强筋应尽可能设计得矮一些.胶件壁厚尽量均匀,小型玩具塑胶壁厚一般在1MM---2MM之间,最薄不能超过0.8mm以上,否则会造成出模困难.合金(一般指锌合金)壁厚要控制在0.8mm以上,对由于出模而必须加厚的部位也要尽量减少厚度,以节约原料.圆丝筒,六角经线筒配胶柱,一般胶柱直经应大于丝筒孔经0.1mm铁轴配胶孔的设计,铁轴应大于相配的孔0.15---0.2mm.小型玩具一般采用自攻螺丝孔定位.孔径按照受力大小的原则比选用螺丝直径小0.3mm.---0.7mm,其中ABS材料孔径选用0.3mm—0.5mm, pp材料或PE材料孔径选用0.4mm—0.7mm. 孔上端要有一沉孔,高度要确保使螺丝头不外露.一般超声线为60度,高约0.3mm.玩具中常用塑胶材料物理特性及识别方法ABS PE AS透明力胶 POM赛钢 LDPE花料 PP百折胶 PVC软质 PC防弹胶 PA尼龙 PMMA亚加力缩水(千分子) 5 15—17 16 2燃烧气味辛辣甲醛刺激味煤油柴油盐酸黑烟焦毛发花果臭味模具温度 50--80 60--70 90----120 80--90 30---60 90------110 40--60密度 1.0031.007 0.94-0.96 0. 9注塑的缺陷及其可能产生原因分析1/制品不足的缺陷.1料筒`喷嘴及模具温度偏低. 2.加料量不够. 3料筒剩料不多. 4注射压力过低. 5注射速度过慢. 6浇道或浇口过小,浇口数目不够,位置不当. 7模腔排气不良. 8注射时间过短. 9浇注系统性差. 10材料流动性差2/制品溢边的缺陷1料筒`喷嘴及模具温度太高. 2注射压力太大,锁模力不足 3模具密度封不严,有杂质或模板弯曲变形. 4模腔排气不良. 5材料流动性太大. 6加料量太多.3/制品有气泡的缺陷1塑料干燥不良,含有水份或挥发性氯体. 2塑料有分解 3注射速度太快. 4注射压力太小.5模温太低,充模不完全. 6模具排气不良. 7从加料端进入有空气.4/制品凹陷(缩水)的缺陷1加料量不足 2料温太高 3制品壁厚薄相差大 4注射保压时间太短. 5注射压力不够.6注射速度太快 7浇口位置不当.5/熔接痕的缺陷1料温太低,塑料流动性差. 2注塑压力太小. 3注射速度太慢. 4模温太低 5模腔排气不良 6材料受到污染.6/制品表面有银丝及波纹(料花)的缺陷1原料含有水份及挥发物. 2料温太高或太低 3注射压力太低. 4浇道或浇口尺寸太大 5嵌件未预热或温度太低. 6制品应力太大7/制品表面有黑点及条纹的缺陷1塑料有分解. 2螺杆转动速度太快,背后压太高 3塑料碎屑卡入柱塞和料筒间 4喷嘴与主浇道口吻合不好,产生积料. 5模具排气不良. 6原料污染或混进杂质 7塑料颗粒大小不均匀.8/制品翘曲变形的缺陷模具温度太高,冷却时间不够. 2制品厚薄悬殊. 3浇口位置不当,数量不多. 4顶出位置不当,受力不均. 3塑料大分子定向作用太大9/制品尺寸不稳定的缺陷1加料量不稳 2材料颗粒大小不匀,新旧料混合比例不当. 3料筒各喷嘴温度太高. 4注射压力太低 3充模保压时间太低. 4浇口`浇道尺寸不均. 5模温不均 6模具设计尺寸不准确. 7脱模杆变形磨损. 8注射机的电气,液压系统不稳定.10/制品粘模的缺陷1注射压力太高,注塑时间太长. 2模具温度太高 3浇口尺寸太大和位置不当. 4模腔光洁度不够. 5顶出位置,结构不合理11主浇道粘模的缺陷1料温太高 2冷却时间太短,主浇道料尚未凝固. 3喷嘴温度太低 4主注浇无冷料穴. 5主浇道光洁度差. 6喷嘴道孔径大于主浇道直径. 7喷嘴道衬套弧度与喷嘴弧度不吻合. 6主浇道斜度不够.12.制品内部冷却或局部凝结的缺陷塑化不均 2模温不低 3料内混入杂质或不同牌号的原料(材料). 4喷嘴温度太低 5无主要或分流道冷料穴. 6制品重量和注射量接近,而成型时间太短.13/制品分层`脱皮的缺陷1不同塑料混杂. 2同一种塑料不同级别相混. 3塑化不均匀. 4原料污染或混入异物.14制品褪色的缺陷1塑化污染或干燥不够. 2螺杆转动速度太大,背压太高. 3注射压力太大,背压太高.4注射保压时间太长. 5料筒温度过高,致使着色剂或添加剂分解. 6浇道` 浇道口尺寸不合适. 7模具排气不良.15制品强度下降的缺陷1塑料分解 2成形温度太低. 3熔接不良 4塑料潮湿 5塑料混入杂质. 6制品设计不当,有锐口缺口. 6围绕金属,嵌件周围的塑料厚度不够. 7模具温度太低. 8塑料回料次数太多.1.5 工程名称解EP ----------试办（首次试模胶件的办）FEP ------- 最后试办（最后进行功能安全测试的办）PP------------ 生产试办（小批量生产办）PS------------ 正式生产试办PA------------ 定期生产试办REV---------- 改良试办AOD----------- 暂收办PMC------------ 生产，物料控制QA-------------- 产品品质保证QC---------------- 产品品质检查办---------------- 香港企业对开发产品的统称啤--------------- 广东话对注塑的叫法顶白------------- 广东话对塑料缩水的叫法1．6 玩具安全规范 ISO---美国 ASTM----美国 EN----欧洲标准电脑锣刀具分类：1公制（MM）直径0.5, 1, 1.5, 2. 5, 3, 4, 5, 6, 8, 10, 12 , 16, 20, 25 , 30, 32 , 直径 402英制（1英制=8英分，1英分=3.175mm直径1/4（6.35mm），直径1/2（12.7mm）, 直径1/8(3.175mm), 直径3/16(4.7625mm), 直径5/16(7.9375mm), 直径3/8(9.525mm), 直径5/8(15.875mm), 直径3/4(19.05mm)。

塑料产品结构设计准则塑料产品的结构设计是指在满足使用功能和外观要求的基础上，合理确定塑料产品的形状、尺寸、材料、加工工艺等方面的设计要求。

塑料产品结构的设计准则主要有以下几个方面：1.合理确定产品形状和尺寸。

塑料产品的形状和尺寸直接关系到塑料材料的使用性能和加工工艺，应根据产品的使用功能和外观要求，选择合适的形状和尺寸。

一般来说，塑料产品的结构设计应尽量简化，避免过多的棱角和壁厚变化；同时，应考虑产品的结构强度，保证产品的使用寿命和安全性。

2.合理选择塑料材料。

不同的塑料材料具有不同的特性，适用于不同的产品。

在选择塑料材料时，应考虑产品的使用环境和使用功能，选择具有耐热性、耐寒性、耐腐蚀性等特点的塑料材料。

同时还要考虑材料的成本和可加工性，以便满足产品的经济性和加工工艺要求。

3.合理确定产品的结构连结方式。

塑料产品的结构连结方式主要有焊接、胶接、机械连接等。

在进行结构连结时，应根据产品的使用要求和结构特点，选择合适的连结方式。

同时要保证连接的牢固性和稳定性，以保证产品在使用过程中不会断裂或松动。

4.合理设计产品的壁厚和结构加强。

塑料产品的壁厚直接关系到产品的结构强度和外观美观。

一般来说，塑料产品的壁厚应保证足够的结构强度，并避免过厚或过薄造成的问题。

另外，还应考虑在关键部位加强结构，通过合理的结构设计和加强措施，提高产品的抗冲击性和承载能力。

5.合理选择产品的表面处理方式。

塑料产品的表面处理可以改善产品的外观质量和使用寿命。

常见的表面处理方式包括喷漆、涂层、电镀等。

在选择表面处理方式时，应根据产品的使用要求和外观要求，选择合适的表面处理方式，并保证表面处理层的附着力和耐磨性。

6.合理选型和设计模具。

塑料产品的生产通常需要使用模具进行注塑成型。

在选型和设计模具时，应根据产品的结构和尺寸要求，选择合适的模具，并合理设计模具的结构和工艺参数，以满足产品的成型要求和生产效率。

总之，塑料产品的结构设计准则主要包括确定产品形状和尺寸、选择合适的塑料材料、合理确定产品的结构连结方式、设计合理的壁厚和结构加强、选择合适的表面处理方式以及合理选型和设计模具等方面。

塑胶件设计准则较全1.材料选择：在设计塑胶件时，首先要考虑选择合适的塑料材料。

常见的塑料材料包括聚丙烯(PP)、聚乙烯(PE)、聚苯乙烯(PS)、聚氯乙烯(PVC)等。

根据塑料的特性和需求，选择耐热、耐化学药品、耐磨等适合的材料。

2.壁厚设计：塑胶件的壁厚是关键参数之一，它直接影响到产品的强度和成本。

通常情况下，塑胶件的壁厚应该尽量均匀，避免出现厚薄不均的情况。

合理的壁厚设计可以提高产品的强度，并减少材料的使用。

3.结构设计：在塑胶件的结构设计上，需要考虑产品的功能和装配性能。

设计师应该遵循“尽量简单”的原则，去除不必要的结构和零件，减少产品的复杂性。

同时，要确保设计的合理性，避免出现应力集中和变形等问题。

4.模具设计：塑胶件的生产离不开模具，模具的设计直接影响到产品的质量和成本。

在模具设计中，需要考虑产品的收缩率、脱模性能、冷却效果等因素。

此外，还要合理选择模具材料和加工工艺，提高模具的寿命和生产效率。

5.满足标准要求：在塑胶件的设计过程中，设计师需要考虑产品是否符合相关标准和法规的要求。

例如，汽车塑胶件需要符合汽车工业的相关标准，医疗器械塑胶件需要符合医疗行业的标准等。

合格的塑胶件应该具备一定的机械性能、热学性能、电学性能等。

6.通气设计：塑胶件在注塑过程中需要排除气体，否则会产生气泡和内部缺陷。

因此，在塑胶件的设计中，需要考虑通气的问题。

设计师可以在塑胶件的壁厚较大的地方设置气脱模系统，提高产品的质量。

7.可回收性设计：在现代社会，环保意识日益增强，可回收性成为塑胶件设计的一个重要考虑因素。

设计师应该尽量选择可回收的塑料材料，并设计可分解、可回收利用的产品。

总结起来，塑胶件设计准则涉及到材料选择、壁厚设计、结构设计、模具设计、标准要求、通气设计和可回收性设计等方面。

设计师在进行塑胶件设计时，应根据具体的产品需求和行业要求，合理应用这些准则，确保塑胶件的质量和性能，提高产品的竞争力。

塑胶产品结构设计准则--壁厚篇基本设计守则壁厚的大小取决于产品需要承受的外力、是否作为其他零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑胶材料而定。

一般的热塑性塑料壁厚设计应以4mm为限。

从经济角度来看，过厚的产品不但增加物料成本，延长生产周期”冷却时间〔，增加生产成本。

从产品设计角度来看，过厚的产品增加引致产生空穴”气孔〔的可能性，大大削弱产品的刚性及强度。

最理想的壁厚分布无疑是切面在任何一个地方都是均一的厚度，但为满足功能上的需求以致壁厚有所改变总是无可避免的。

在此情形，由厚胶料的地方过渡到薄胶料的地方应尽可能顺滑。

太突然的壁厚过渡转变会导致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。

对一般热塑性塑料来说，当收缩率”Shrinkage Factor〔低于0.01mm/mm 时，产品可容许厚度的改变达；但当收缩率高于0.01mm/mm时，产品壁厚的改变则不应超过。

对一般热固性塑料来说，太薄的产品厚度往往引致操作时产品过热，形成废件。

此外，纤维填充的热固性塑料于过薄的位置往往形成不够填充物的情况发生。

不过，一些容易流动的热固性塑料如环氧树脂”Epoxies〔等，如厚薄均匀，最低的厚度可达0.25mm。

此外，采用固化成型的生产方法时，流道、浇口和部件的设计应使塑料由厚胶料的地方流向薄胶料的地方。

这样使模腔内有适当的压力以减少在厚胶料的地方出现缩水及避免模腔不能完全充填的现象。

若塑料的流动方向是从薄胶料的地方流向厚胶料的地方，则应采用结构性发泡的生产方法来减低模腔压力。

平面准则在大部份热融过程操作，包括挤压和固化成型，均一的壁厚是非常的重要的。

厚胶的地方比旁边薄胶的地方冷却得比较慢，并且在相接的地方表面在浇口凝固后出现收缩痕。

更甚者引致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。

若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的比例下。

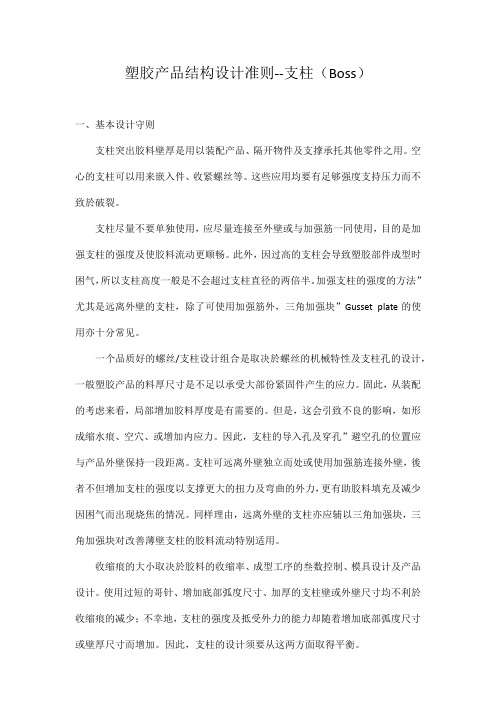

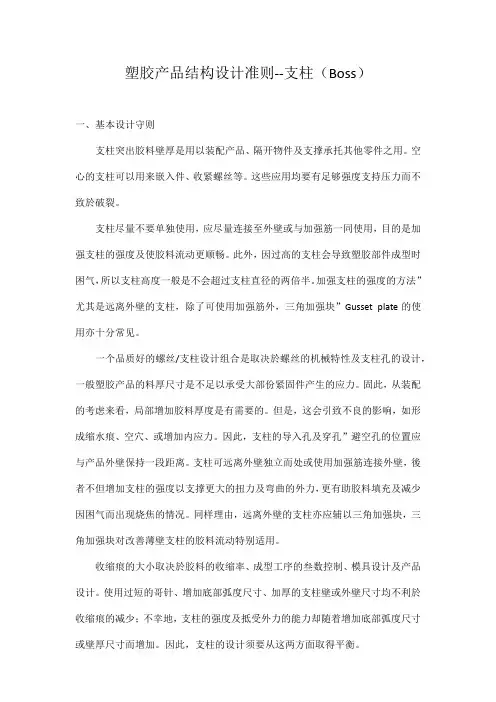

塑胶产品结构设计准则--支柱（Boss）一、基本设计守则支柱突出胶料壁厚是用以装配产品、隔开物件及支撑承托其他零件之用。

空心的支柱可以用来嵌入件、收紧螺丝等。

这些应用均要有足够强度支持压力而不致於破裂。

支柱尽量不要单独使用，应尽量连接至外壁或与加强筋一同使用，目的是加强支柱的强度及使胶料流动更顺畅。

此外，因过高的支柱会导致塑胶部件成型时困气，所以支柱高度一般是不会超过支柱直径的两倍半。

加强支柱的强度的方法”尤其是远离外壁的支柱，除了可使用加强筋外，三角加强块”Gusset plate的使用亦十分常见。

一个品质好的螺丝/支柱设计组合是取决於螺丝的机械特性及支柱孔的设计，一般塑胶产品的料厚尺寸是不足以承受大部份紧固件产生的应力。

固此，从装配的考虑来看，局部增加胶料厚度是有需要的。

但是，这会引致不良的影响，如形成缩水痕、空穴、或增加内应力。

因此，支柱的导入孔及穿孔”避空孔的位置应与产品外壁保持一段距离。

支柱可远离外壁独立而处或使用加强筋连接外壁，後者不但增加支柱的强度以支撑更大的扭力及弯曲的外力，更有助胶料填充及减少因困气而出现烧焦的情况。

同样理由，远离外壁的支柱亦应辅以三角加强块，三角加强块对改善薄壁支柱的胶料流动特别适用。

收缩痕的大小取决於胶料的收缩率、成型工序的叁数控制、模具设计及产品设计。

使用过短的哥针、增加底部弧度尺寸、加厚的支柱壁或外壁尺寸均不利於收缩痕的减少；不幸地，支柱的强度及抵受外力的能力却随着增加底部弧度尺寸或壁厚尺寸而增加。

因此，支柱的设计须要从这两方面取得平衡。

二、不同塑胶材料的设计要点ABS一般来说，支柱的外径是内径的两倍已足够。

有时这种方式结果支柱壁厚等於或超过胶料厚度而增加物料重量和在表面产生缩水纹及高成型应力。

严格的来说支柱的厚度应为胶料厚度的50-70%。

如因此种设计方式而支柱不能提供足够强度，但已改善了表面缩水。

斜骨是可以加强支柱的强度，可由最小的尺寸伸延至支柱高的90%。

——塑胶件结构设计基本原则塑胶件结构设计基本原则1.避免翘曲准则2.细长筋受拉准则3.避免内切准则4.避免尖锐棱角准则1.避免翘曲准则翘曲现象经常出现于塑料构件中，所以塑料件的结构设计应特别注意避免翘曲。

翘曲的主要原因是由于模塑成型过程中，构件冷却不均匀，产生内应力，引起翘曲变形。

造成冷却不均匀的原因主要有三种：（1）材料分布不均匀；（2）散热边界条件不均匀；（3）结构不对称。

1.避免翘曲准则壁厚不均匀的构件易出现却不均匀现象，从而导致构件翘曲变形。

在因构件本身功能要求的限制无法做到的情况下，应在两不同壁厚之间留有缓慢的过渡段。

不合理结构合理结构1.避免翘曲准则壁厚过大的塑件内部易产生空洞等缺陷，所以常设置加强筋提高构件的刚度。

过薄或过厚的加强筋也会导致构件的翘曲变形。

加强筋的壁厚要与底板壁厚相当，不要超过底板的壁厚。

不合理结构合理结构s 0.6s3s1.避免翘曲准则壁厚均匀的塑件也会产生翘曲变形，下图左侧的大平板从几何形状上来说完全均匀，但冷却不均匀；外部冷却快，内部冷却慢；板越大，不均匀越严重。

解决这个问题的方法是将平板改成拱板，下图右图所示，这样提高了板的抗弯刚度，从而有利于减少或消除构件的翘曲变形。

不合理结构合理结构1.避免翘曲准则另一种因冷却不均匀而产生翘曲变形的结构是带拐角的塑件。

拐角内外散热速度不一样，内慢外快。

解决的措施是加大内拐角的散热面积，改直角为倒角或设置一槽。

不合理结构合理结构2.细长筋受拉准则加强筋是塑胶件中的常见结构，一般比较细长。

塑料的弹性模量很低，所以易出现失稳问题，特别是细长结构。

应使细长筋尽量处于受拉状态。

不合理结构合理结构3.避免内切准则有内切结构无法直接脱模，必须用模芯或侧向抽芯机构，增大了模具制造的复杂性，从而增加了模具成本。

塑料件的结构设计应考虑到脱模的可能与方便，应避免有内切的结构。

下图左侧结构内外都有内切问题，即不可能用单一模具制作，从而增大模具的制造成本，其改进结构如右图所示。

塑胶产品结构设计要点1.产品功能要求：首先要明确产品的功能要求，确定产品的用途和目标市场，以便能够合理的确定产品的结构。

产品功能要求包括产品的使用寿命、耐磨性、承载能力、耐高温、防水等。

2.材料选择：塑胶产品的材料选择是非常重要的。

在选择材料时要考虑到产品的用途、强度要求、耐用性、环保性等因素。

常见的塑胶材料有聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等。

在选择材料时要注意材料的可塑性、流动性、热稳定性等。

3.结构设计：塑胶产品的结构设计是塑胶产品设计中的重要环节。

结构设计包括形状设计、尺寸设计、壁厚设计等。

形状设计要符合人体工程学原理，使产品使用起来更加方便舒适。

尺寸设计要考虑到产品的装配性能和使用性能。

壁厚设计要兼顾产品的强度和成本。

4.模具设计：塑胶产品需要通过模具加工成型，所以模具设计也是塑胶产品结构设计的一部分。

模具设计要根据产品的结构特点和装配要求，确定模具的型腔结构和尺寸。

同时要考虑到模具的制造工艺和经济效益。

5.工艺选择：塑胶产品的工艺选择与产品的结构密切相关。

工艺选择包括注塑成型、吹塑成型、挤出成型等。

在选择工艺时要考虑到产品的结构形状、尺寸要求、生产效率、成本等因素。

6.结构强度和稳定性：塑胶产品在使用过程中要能够承受一定的载荷和挤压力，并保持稳定性。

在结构设计中要考虑到产品受力情况，合理设计产品的强度和稳定性结构，以保证产品的使用寿命和安全性。

7.防水设计：塑胶产品往往需要具备防水功能，尤其是在户外环境中使用的产品。

在结构设计中要考虑到产品的密封性和防水性，采取相应的设计措施，如增加密封条、防水胶等。

8.美观性设计：塑胶产品的美观性设计是非常重要的，直接影响到产品的销售和市场竞争力。

在结构设计中要考虑到产品的外观造型、颜色选择等，使产品具备良好的外观质感和市场竞争力。

9.成本控制：塑胶产品的结构设计还需要考虑到成本控制。

在设计中要尽量减少材料的使用量、降低模具和加工成本，从而提高产品的经济效益。

塑料产品结构设计的一般原则及精度影响因素总结塑料产品的结构设计是指在满足产品功能要求的基础上，合理选择和搭配各部件的形状、尺寸和材料，使产品能够满足使用要求和生产要求的设计过程。

塑料产品结构设计的一般原则和精度影响因素总结如下：一、塑料产品结构设计的一般原则：1.合理性原则：结构设计要合理，满足产品的使用功能需求，符合产品设计目标。

要避免过于复杂和冗余的设计，尽可能简化结构，减少材料的使用。

2.经济性原则：结构设计要经济，能够在一定范围内降低生产成本，提高产品的竞争力。

要考虑材料的成本、工艺的可行性、后期维修的方便性等因素。

3.可靠性原则：结构设计要可靠，确保产品在正常使用条件下能够正常工作，并且有足够的寿命。

要考虑产品的强度、刚度、稳定性等因素，进行适当的强度校核和可靠性分析。

4.安全性原则：结构设计要安全，确保产品在使用过程中不会对用户造成伤害。

要考虑产品的安全标准和法规要求，避免设计上的安全隐患，例如锐角、尖角等。

5.可制造性原则：结构设计要考虑制造工艺的可行性，确保产品在设计要求下能够顺利生产。

要合理选择成型工艺、缩短生产周期、提高生产效率和质量。

二、塑料产品结构设计的精度影响因素：1.塑料材料特性：不同的塑料材料具有不同的收缩率和变形性能，这会影响产品的尺寸和形状精度。

设计时需要考虑塑料材料的热收缩和冷却变形等因素，并进行适当的补偿。

2.模具精度：模具的精度决定了产品的尺寸和形状的精度。

模具的制造精度、装配精度、使用寿命等都会对产品的精度产生影响。

3.设计精度：产品的结构设计直接影响产品的精度。

要合理选择产品的结构，避免过于复杂的几何形状，减小尺寸和形状的变化范围，提高产品的精度。

4.加工工艺：不同的加工工艺对产品的精度有不同的影响。

例如，注塑成型工艺的精度一般较高，而吹塑成型工艺的精度相对较低。

要根据产品的精度要求选择适当的加工工艺。

5.外界环境因素：产品在使用过程中受到的外界温度、湿度、压力等环境因素也会对产品的精度产生一定影响。

产品结构设计准则--扣位( Snap Joints )基本设计手则扣位提供了一种不但方便快捷而且经济的产品装配方法，因为扣位的组合部份在生产成品的时候同时成型，装配时无须配合其他如螺丝、介子等紧锁配件，只要需组合的两边扣位互相配合扣上即可。

扣位的设计虽可有多种几何形状，但其操作原理大致相同：当两件零件扣上时，其中一件零件的勾形伸出部份被相接零件的凸缘部份推开，直至凸缘部份完结为止；及後，藉着塑胶的弹性，勾形伸出部份即时复位，其後面的凹槽亦即时被相接零件的凸缘部份嵌入，此倒扣位置立时形成互相扣着的状态，请参考扣位的操作原理图。

扣位的操作原理如以功能来区分，扣位的设计可分为成永久型和可拆卸型两种。

永久型扣位的设计方便装上但不容易拆下，可拆卸型扣位的设计则装上、拆下均十分方便。

其原理是可拆卸型扣位的勾形伸出部份附有适当的导入角及导出角方便扣上及分离的动作，导入角及导出角的大小直接影响扣上及分离时所需的力度，永久型的扣位则只有导入角而没有导出角的设计，所以一经扣上，相接部份即形成自我锁上的状态，不容易拆下。

请叁考永久式及可拆卸式扣位的原理图。

永久式及可拆卸式扣位的原理若以扣位的形状来区分，则大致上可分为环型扣、单边扣、球形扣等等，其设计可参阅下图。

球型扣（可拆卸式）扣位的设计一般是离不开悬梁式的方法，悬梁式的延伸就是环型扣或球型扣。

所谓悬梁式，其实是利用塑胶本身的挠曲变形的特性，经过弹性回复返回原来的形状。

扣位的设计是需要计算出来，如装配时之受力，和装配後应力集中的渐变行为，是要从塑料特性中考虑。

常用的悬梁扣位是恒等切面的，若要悬梁变形大些可采用渐变切面，单边厚度可渐减至原来的一半。

其变形量可比恒等切面的多百分之六十以上。

不同切面形式的悬梁扣位及其变形量之比较扣位装置的弱点是扣位的两个组合部份：勾形伸出部份及凸缘部份经多次重覆使用後容易产生变形，甚至出现断裂的现象，断裂後的扣位很难修补，这情况较常出现於脆性或掺入纤维的塑胶材料上。

塑料产品结构设计准则
一、塑料产品结构设计方针
1、结构设计应得到实际使用要求，尽量简化结构，使其结构合理、操作简便、制造容易。

2、结构设计应根据使用要求，考虑产品的性能、外形和使用环境，满足产品质量要求。

3、产品的造型要美观大方，满足消费者的审美要求，使之自然统一
4、结构设计应满足模具设计要求，使用质量好、价格便宜的模具来加工熔模塑料件。

5、产品的结构设计要综合考虑材料、模具和模具制造等技术参数，在以上参数内寻求最佳的结构形式。

6、塑料产品的结构设计要考虑体积小、重量轻和低成本的要求，同时要求使用寿命长、性能稳定，力学结构强度要求高。

二、塑料产品结构设计要点
1、考虑材料的特性
塑料产品的结构设计要根据材料的物理特性，特别是在外力、温度负荷作用下，塑料件自身的变形、破坏和损伤等特性，来确定合理的结构形式、尺寸尺度和受力部位等要求。

2、考虑制造工艺
塑料产品的结构设计要根据熔模塑料件的制造工艺，满足模具结构的设计要求，充分发挥塑料的加工性能，力求产品尺寸精度高、表面光滑度强，实现质量稳定、成本低的目的。

塑胶产品结构设计规范塑胶产品是应用广泛的工业制品，具有轻质、耐腐蚀、成型性好等特点。

在进行塑胶产品的结构设计时，需要遵守以下规范，以确保产品的质量和可靠性。

一、结构强度设计规范1.考虑到塑胶的特性，产品设计时应避免尖锐的内部棱角或角点，以防止应力集中和产生裂纹。

2.在设计中，应考虑材料的厚度和强度，避免出现过于薄弱的部分或过度厚实的部分，以确保产品的整体均衡和提高强度。

3.对于大型塑胶产品，在结构设计中应考虑到自重和外部负载的压力，以确保产品能够承受一定的负荷。

二、结构稳定性设计规范1.在塑胶产品设计中，应避免设计不稳定的结构，如过大的投影面积、过高的高度、不合理的形状等，以防止产品在使用过程中发生倾覆或变形。

2.对于长条形的塑胶产品，应增加结构的稳定性，如设置横向支撑、增加垂直支撑等，以提高产品的整体刚度和稳定性。

3.在设计中考虑结构的自重和使用环境的温度变化等因素，以避免塑胶产品的变形和破坏。

三、结构可靠性设计规范1.结构设计要考虑材料的可靠性和耐久性，在产品设计中应选用高品质和经过测试验证的塑胶材料。

2.考虑到使用环境的特殊性，如高温、低温、湿度等，结构设计时应选用相应的材料，以确保产品能在各种环境下正常使用。

3.在设计中应考虑到塑胶制品的组装和连接方式，确保结构的稳定和牢固。

四、结构尺寸设计规范1.结构设计时应根据产品的功能和使用要求，选择合适的尺寸和比例。

2.对于塑胶制品的配合尺寸，应预留适当的间隙，以确保组装和操作的方便性。

3.结构设计时应考虑到材料的收缩率和变形率，合理控制尺寸和形状，以确保制品的精度和几何形状的一致性。

五、智能化设计规范1.随着信息技术的发展，越来越多的塑胶产品应用于智能化领域，结构设计时应考虑到智能模块的安装和集成。

2.在设计中应考虑到电子元器件的嵌入和连接方式，以便实现产品的智能化功能。

3.考虑到智能化产品的使用便利性和系统的稳定性，结构设计中应充分考虑维修和维护的便利性，合理设置操作和维护接口。

产品结构设计准则--支柱( Boss )基本设计守则支柱突出胶料壁厚是用以装配产品、隔开物件及支撑承托其他零件之用。

空心的支柱可以用来嵌入件、收紧螺丝等。

这些应用均要有足够强度支持压力而不致於破裂。

支柱尽量不要单独使用，应尽量连接至外壁或与加强筋一同使用，目的是加强支柱的强度及使胶料流动更顺畅。

此外，因过高的支柱会导致塑胶部件成型时困气，所以支柱高度一般是不会超过支柱直径的两倍半。

加强支柱的强度的方法”尤其是远离外壁的支柱，除了可使用加强筋外，三角加强块”Gusset plate的使用亦十分常见。

一个品质好的螺丝/支柱设计组合是取决於螺丝的机械特性及支柱孔的设计，一般塑胶产品的料厚尺寸是不足以承受大部份紧固件产生的应力。

固此，从装配的考虑来看，局部增加胶料厚度是有需要的。

但是，这会引致不良的影响，如形成缩水痕、空穴、或增加内应力。

因此，支柱的导入孔及穿孔”避空孔的位置应与产品外壁保持一段距离。

支柱可远离外壁独立而处或使用加强筋连接外壁，後者不但增加支柱的强度以支撑更大的扭力及弯曲的外力，更有助胶料填充及减少因困气而出现烧焦的情况。

同样理由，远离外壁的支柱亦应辅以三角加强块，三角加强块对改善薄壁支柱的胶料流动特别适用。

收缩痕的大小取决於胶料的收缩率、成型工序的叁数控制、模具设计及产品设计。

使用过短的哥针、增加底部弧度尺寸、加厚的支柱壁或外壁尺寸均不利於收缩痕的减少；不幸地，支柱的强度及抵受外力的能力却随着增加底部弧度尺寸或壁厚尺寸而增加。

因此，支柱的设计须要从这两方面取得平衡。

1) 支柱位置2) 支柱设计不同材料的设计要点ABS一般来说，支柱的外径是内径的两倍已足够。

有时这种方式结果支柱壁厚等於或超过胶料厚度而增加物料重量和在表面产生缩水纹及高成型应力。

严格的来说支柱的厚度应为胶料厚度的50-70%。

如因此种设计方式而支柱不能提供足够强度，但已改善了表面缩水。

斜骨是可以加强支柱的强度，可由最小的尺寸伸延至支柱高的90%。
