塑胶产品结构设计重点

塑胶产品结构设计要点1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑胶产品结构设计要点1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑胶产品结构设计重点一、材料选择塑胶产品的结构设计首先要考虑材料选择。

材料的选择直接关系到产品的性能、质量和成本，因此需要根据产品的具体要求和使用环境，选择适合的塑胶材料。

常见的塑胶材料有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚酯（PET）等。

在选择材料时需要考虑产品的机械性能、耐热性、耐化学性、耐候性、电气性能、透明度等因素。

同时还需要考虑材料的加工性能，如流动性、热稳定性、收缩率等。

材料的选择不合理会导致产品性能不达标或加工工艺困难，因此需要在产品设计之前进行充分的材料筛选和试验。

二、结构设计塑胶产品结构设计主要包括外形设计和内部结构设计。

外形设计需要考虑产品的功能、美观和人机工程学等因素。

合理的外形设计可以提升产品的市场竞争力和用户体验。

内部结构设计需要考虑产品的强度、稳定性和装配性等因素。

合理的内部结构设计可以提高产品的性能和质量，减少生产和使用过程中的故障和损坏。

此外还需要考虑产品的可制造性和生产效率。

在进行结构设计时，需要采用CAD软件进行三维建模和仿真分析，以验证设计的可行性和优化设计。

三、模具设计塑胶产品的生产需要模具进行注塑成型。

模具设计是塑胶产品结构设计中非常重要的一部分，直接影响产品的质量和生产效率。

模具设计需要考虑产品的尺寸、形状和结构特点，选择合适的注塑工艺，确定模具的结构和加工工艺。

模具的设计要求高精度、高效率、长寿命和低成本，需要充分考虑模具的结构强度、冷却系统、顶出系统、塑胶流道等因素。

合理的模具设计可以提高产品的精度和表面质量，降低生产成本和生产周期。

四、加工工艺塑胶产品的加工工艺是塑胶产品结构设计的最后一步，直接影响产品的成型质量和效率。

常见的塑胶加工工艺有注塑成型、吹塑成型、挤出成型、压缩成型等。

在选择和优化加工工艺时，需要考虑产品的形状、尺寸、材料特性和生产要求等因素。

合理的加工工艺可以提高产品的质量和生产效率，降低生产成本和能耗。

塑胶结构设计入门知识一、材料选择1.功能要求：根据产品的使用环境和要求，选择具备必要性能的塑胶材料，如强度、耐热性和耐化学性等。

2.成本考虑：根据项目的预算和成本限制，选择经济合理的塑胶材料。

3.加工性能：考虑材料的流动性、收缩性和成型工艺，以确保能够实现设计要求并提高产能。

常见的塑胶材料有聚丙烯(PP)、高密度聚乙烯(HDPE)、聚氯乙烯(PVC)、聚苯乙烯(PS)和聚碳酸酯(PC)等。

二、设计原则1.强度设计：根据产品的负荷和使用条件，确定塑胶零件的强度要求，并通过合理的形状设计和增加必要的加强材料来满足强度要求。

2.塑胶件的收缩和变形：由于塑胶材料在冷却过程中会发生收缩，设计时应考虑材料的收缩率，以避免零件尺寸不准确或变形。

3.壁厚设计：过于薄的壁厚可能导致塑胶零件的强度不足，而过于厚的壁厚会导致零件成本上升。

因此，应根据功能需求和材料性能合理选择壁厚。

4.结构合理：设计时应避免尖角、槽口和开放式结构，以免成型困难或产生应力集中。

三、常见问题1.气泡：气泡通常由于材料中的挥发物未能完全释放导致的。

解决方法包括调整填料速度、增加干燥时间和使用适当的材料等。

2.缩孔：缩孔是由于材料在冷却过程中收缩不均匀而产生的。

可以通过增加填充压力或改变产品的几何形状来减少缩孔。

3.白痕：白痕是在成形过程中形成的表面瑕疵，通常是由于温度不均匀或材料与金属模具的摩擦导致的。

可以通过调整温度和增加模具通气孔来减少白痕。

4.裂纹：裂纹通常是由于过分的应力或不适当的设计造成的。

解决方法包括增加加强材料、改变设计形状和加强结构等。

总结：。

塑胶产品结构设计要点塑胶产品的结构设计是指根据产品功能和使用要求，通过合理的结构布局和构造设计，使产品能够满足使用功能和质量要求，以及具备良好的外观和实用性。

在进行塑胶产品结构设计时，应注意以下要点：1.确定产品功能和使用要求：了解产品的使用功能和要求，包括产品的使用环境、使用寿命、承载能力、阻燃性能、耐磨性等方面的要求。

根据这些要求来确定产品的结构设计目标。

2.材料选择：根据产品的使用要求，选择适合的塑胶材料。

根据材料的物理性质、化学性能、加工性能以及市场价格等因素进行综合考虑，选择最合适的材料。

3.结构布局：根据产品的功能要求和外观要求，设计出合理的结构布局。

合理的结构布局可以提高产品的使用效果和降低生产成本。

在进行结构布局时，要考虑产品的各个功能部件的位置、载荷传递路径、连接方式等因素。

4.强度设计：对于承载载荷的部件，需要进行强度设计。

通过选用合适的截面形状、增加加强筋和加大材料厚度等手段，确保产品在使用过程中不会发生断裂、变形和塑胶疲劳等现象。

5.组装和拆卸设计：对于复杂的塑胶产品，需要考虑组装和拆卸的方便性。

通过设计合理的连接方式、采用模块化结构等手段，简化组装和拆卸过程，提高产品的维修和更换部件的便利性。

6.注塑成型设计：在进行塑胶产品结构设计时，需要考虑塑胶材料的注塑成型工艺。

通过优化产品的结构设计，减少成型缺陷和变形，提高产品的成型质量。

7.外观设计：塑胶产品通常需要具备良好的外观。

在进行结构设计时，应注意产品的外观效果，设计合理的形状和曲线，避免尖锐边缘和毛刺等缺陷。

8.安全设计：塑胶产品在使用过程中，需要考虑安全性。

对于与人体直接接触的部件，应采用无毒、无害的材料，并设计合理的圆角和平滑表面，避免刺伤和损伤。

9.可维修性设计：对于长期使用的塑胶产品，需要考虑其可维修性。

合理的结构设计可以方便产品的维护和更换损坏部件，延长产品的使用寿命。

总之，塑胶产品的结构设计是一个复杂而综合的过程，需要综合考虑产品的功能要求、材料性能、工艺要求、外观要求和安全要求等因素。

塑胶件的设计要点塑胶件的设计要点涉及多个方面，包括材料选择、结构设计、模具设计等。

以下是一些常见的塑胶件设计要点：1. 材料选择：* 材料特性：了解不同塑料材料的特性，包括强度、硬度、耐磨性、耐化学品性等。

* 成本考虑：考虑材料的成本，选择在项目预算内的合适材料。

2. 结构设计：* 壁厚设计：控制塑胶件的壁厚，避免过厚或过薄，以确保成型质量。

* 结构强度：确保塑胶件在使用过程中能够承受预期的载荷，采用合适的加强结构。

* 回流槽设计：在可能产生气泡的地方设置回流槽，有助于排除空气并提高填充效果。

3. 模具设计：* 冷却系统：合理设计冷却系统，确保塑胶件在成型时能够均匀冷却，减少变形和缩水。

* 浇口位置：选择合适的浇口位置，以确保塑料均匀充填整个模具腔体。

* 模具材料：选择耐磨性和导热性好的模具材料，提高模具寿命和生产效率。

4. 表面处理：* 外观要求：根据产品的外观要求选择适当的表面处理方式，如抛光、喷涂等。

* 纹理设计：如果需要特定的表面纹理，要在模具设计中考虑进去。

5. 可回收性：* 材料选择：尽量选择可回收的塑料材料，有助于减少环境影响。

6. 装配考虑：* 装配设计：如果塑胶件需要与其他零部件进行装配，确保设计中考虑到装配的便捷性。

7. 模拟和测试：* 流动性模拟：使用模流分析工具模拟塑胶熔体在模具中的流动，优化充填效果。

* 强度模拟：进行有限元分析等强度模拟，确保塑胶件在使用条件下具有足够的强度。

这些是一般塑胶件设计的要点，具体的设计要根据具体项目的要求、材料特性和生产工艺来进行调整。

最好在设计过程中进行充分的沟通和合作，确保设计能够满足产品的功能、外观和生产要求。

塑胶产品结构设计要点1.产品功能要求：首先要明确产品的功能要求，确定产品的用途和目标市场，以便能够合理的确定产品的结构。

产品功能要求包括产品的使用寿命、耐磨性、承载能力、耐高温、防水等。

2.材料选择：塑胶产品的材料选择是非常重要的。

在选择材料时要考虑到产品的用途、强度要求、耐用性、环保性等因素。

常见的塑胶材料有聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等。

在选择材料时要注意材料的可塑性、流动性、热稳定性等。

3.结构设计：塑胶产品的结构设计是塑胶产品设计中的重要环节。

结构设计包括形状设计、尺寸设计、壁厚设计等。

形状设计要符合人体工程学原理，使产品使用起来更加方便舒适。

尺寸设计要考虑到产品的装配性能和使用性能。

壁厚设计要兼顾产品的强度和成本。

4.模具设计：塑胶产品需要通过模具加工成型，所以模具设计也是塑胶产品结构设计的一部分。

模具设计要根据产品的结构特点和装配要求，确定模具的型腔结构和尺寸。

同时要考虑到模具的制造工艺和经济效益。

5.工艺选择：塑胶产品的工艺选择与产品的结构密切相关。

工艺选择包括注塑成型、吹塑成型、挤出成型等。

在选择工艺时要考虑到产品的结构形状、尺寸要求、生产效率、成本等因素。

6.结构强度和稳定性：塑胶产品在使用过程中要能够承受一定的载荷和挤压力，并保持稳定性。

在结构设计中要考虑到产品受力情况，合理设计产品的强度和稳定性结构，以保证产品的使用寿命和安全性。

7.防水设计：塑胶产品往往需要具备防水功能，尤其是在户外环境中使用的产品。

在结构设计中要考虑到产品的密封性和防水性，采取相应的设计措施，如增加密封条、防水胶等。

8.美观性设计：塑胶产品的美观性设计是非常重要的，直接影响到产品的销售和市场竞争力。

在结构设计中要考虑到产品的外观造型、颜色选择等，使产品具备良好的外观质感和市场竞争力。

9.成本控制：塑胶产品的结构设计还需要考虑到成本控制。

在设计中要尽量减少材料的使用量、降低模具和加工成本，从而提高产品的经济效益。

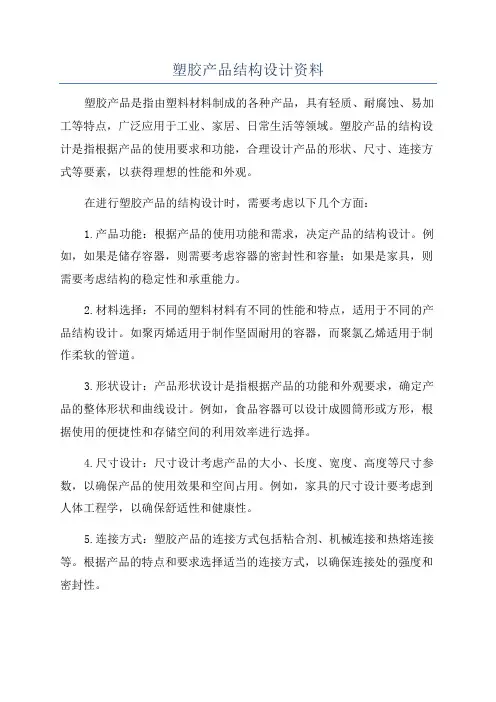

塑胶产品结构设计资料塑胶产品是指由塑料材料制成的各种产品，具有轻质、耐腐蚀、易加工等特点，广泛应用于工业、家居、日常生活等领域。

塑胶产品的结构设计是指根据产品的使用要求和功能，合理设计产品的形状、尺寸、连接方式等要素，以获得理想的性能和外观。

在进行塑胶产品的结构设计时，需要考虑以下几个方面：1.产品功能：根据产品的使用功能和需求，决定产品的结构设计。

例如，如果是储存容器，则需要考虑容器的密封性和容量；如果是家具，则需要考虑结构的稳定性和承重能力。

2.材料选择：不同的塑料材料有不同的性能和特点，适用于不同的产品结构设计。

如聚丙烯适用于制作坚固耐用的容器，而聚氯乙烯适用于制作柔软的管道。

3.形状设计：产品形状设计是指根据产品的功能和外观要求，确定产品的整体形状和曲线设计。

例如，食品容器可以设计成圆筒形或方形，根据使用的便捷性和存储空间的利用效率进行选择。

4.尺寸设计：尺寸设计考虑产品的大小、长度、宽度、高度等尺寸参数，以确保产品的使用效果和空间占用。

例如，家具的尺寸设计要考虑到人体工程学，以确保舒适性和健康性。

5.连接方式：塑胶产品的连接方式包括粘合剂、机械连接和热熔连接等。

根据产品的特点和要求选择适当的连接方式，以确保连接处的强度和密封性。

6.表面处理：塑胶产品的表面处理包括光面、亚光面和哑光面等。

根据产品的用途和外观要求选择合适的表面处理方式，以获得优美的外观效果。

7.模具设计：塑胶制品的生产需要根据产品结构设计制作相应的模具，因此模具设计是塑胶产品结构设计中的重要环节。

模具设计要考虑产品的结构和尺寸，以确保产品的精度和一致性。

总之，塑胶产品的结构设计是一个综合性的工作，需要考虑产品的使用功能、材料选择、形状设计、尺寸设计、连接方式、表面处理和模具设计等因素。

通过合理的结构设计，可以获得优秀的产品性能和外观效果。

塑胶产品结构设计塑胶产品结极设计要点1,胶厚,胶位,,塑胶产品的胶厚,整体外壳,通常在0.80-3.00左右,太厚容易缩水和产生汽泡,太薄难走满胶,大型的产品胶厚取厚一点,小的产品取薄一点,一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀,在不得已的情况下,局部地方可适当的厚一点或薄一点,但需渐变不可突变,要以不缩水和能走满胶为原则,一般塑料胶厚小于0.3时就很难走胶,但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2,加强筋,骨位,,塑胶产品大部分都有加强筋,因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度,对大型和受力的产品尤其有用,同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍,如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度,因其出模阻力大,,高度较矮时可不做斜度。

3,脱模斜度,塑料产品都要做脱模斜度,但高度较浅的,如一块平板,和有特殊要求的除外,但当侧壁较大而又没出模斜度时需做行位,。

出模斜度通常为1-5度,常取2度左右,具体要根据产品大小、高度、形状而定,以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜,以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度,其上下断差,即大端尺寸与小端尺寸之差,单边要大于0.1以上。

4,圆角,R角,,塑胶产品除特殊要求指定要锐边的地方外,在棱边处通常都要做圆角,以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3,因太小的R模具上很难做到。

5,孔:从利于模具加工方面的角度考虑,孔最好做成形状规则简单的圆孔,尽可能不要做成复杂的异型孔,孔径不宜太小,孔深与孔径比不宜太大,因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径,孔与孔之间的距离最好要大于2倍的孔径,以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心,可镶、可延伸留,或碰穿、插穿成型,与模具开模方向不平行的孔通常要做行位或斜顶,在不影响产品使用和装配的前提下,产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑胶产品结构设计12个要点(结构工程师必备知识)1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑胶产品结构设计注意事项目录第一章塑胶结构设计规范1、材料及厚度1.1、材料选择1.2、壳体厚度1.3、零件厚度设计实例2、脱模斜度2.1、脱模斜度要点3、加强筋3.1、加强筋与壁厚的关系3.2、加强筋设计实例4、柱和孔的问题4.1、柱子的问题4.2、孔的问题4.3、“减胶”的问题5、螺丝柱的设计6、止口的设计6.1、止口的作用6.2、壳体止口的设计需要注意的事项6.3、面壳与底壳断差的要求7、卡扣的设计7.1、卡扣设计的关键点7.2、常见卡扣设计7.3、第一章塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。

还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。

目前常用奇美PA-757、PA-777D等。

b. PC+ABS：流动性好，强度不错，价格适中。

适用于作高刚性、高冲击韧性的制件，如框架、壳体等。

常用材料代号：拜尔T85、T65。

c. PC：高强度，价格贵，流动性不好。

适用于对强度要求较高的外壳、按键、传动机架、镜片等。

常用材料代号如：帝人L1250Y、PC2405、PC2605。

d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。

常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。

e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。

常用于齿轮、滑轮等。

受冲击力较大的关键齿轮，需添加填充物。

材料代号如：CM3003G-30。

f. PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5% 。

机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。

塑胶模具结构设计要点塑胶模具是用于制造塑料制品的工具，其结构设计关系到产品的质量、生产效率和成本。

下面是塑胶模具结构设计的要点。

1.模具基座设计：模具基座是模具的基础，承载着整个模具的重量，并提供模具的稳定性。

在设计模具基座时，需要考虑模具的尺寸、重量和运输方式，选择适当的材料和结构，保证模具在使用过程中能够稳定运行。

2.模具导向设计：模具导向是指对模具零件进行定位和导向的设计。

在塑胶模具中，通常采用导柱和导套的方式进行导向。

导向设计的关键是准确的位置和良好的刚性。

导向结构的设计需要考虑模具的复杂程度、精度要求和生产效率，确保模具在成型过程中能够准确地进行导向。

3.模具分型设计：模具分型是指模具零件的分离方式。

在塑胶模具中，常用的分型方式包括平移分型、拉伸分型和旋转分型等。

分型设计的目的是实现模具零件的准确分离和快速排料，避免产品变形和损坏。

在进行分型设计时，需要考虑产品的形状、尺寸和壁厚等因素，并合理选择分型面和顶针的位置和数量。

4.模具冷却设计：塑胶制品的成型过程中需要消耗大量的热量，模具的冷却系统是为了控制模具温度，提高生产效率和产品质量。

在进行冷却设计时，需要合理确定冷却通道和冷却介质的位置和数量，以及冷却器的尺寸和布置方式。

冷却通道的设计应该保证冷却效果良好且均匀，同时尽量减少冷却介质的消耗和时间。

5.模具出产口设计：模具出产口是指产品从模具中取出的通道，也是模具的关键部分之一、在进行出产口设计时，需要考虑产品的形状、结构和尺寸，确定合理的出产口位置和尺寸。

出产口的设计应该保证产品的完整和光滑，避免产品形状的畸变和损伤。

6.模具加工工艺设计：模具加工工艺是指模具零件的加工方式和工艺步骤。

在进行加工工艺设计时，需要考虑模具材料的性质和加工难度，选择适当的机械加工方法和工艺流程。

加工工艺的设计应该保证模具零件的精度和质量，以及加工周期和成本的控制。

7.模具耐磨性设计：塑胶模具在使用过程中会受到摩擦和冲击力的作用，需要具备良好的耐磨性。

塑胶产品结构设计常识1.胶厚(胶位):塑胶产品的胶厚(整体外壳)通常在0.80-3.00左右,太厚容易缩水和产生汽泡,太薄难走满胶,大型的产品胶厚取厚一点,小的产品取薄一点,一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀,在不得已的情况下,局部地方可适当的厚一点或薄一点,但需渐变不可突变,要以不缩水和能走满胶为原则,一般塑料胶厚小于0.3时就很难走胶,但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2.加强筋(骨位):塑胶产品大部分都有加强筋,因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度,对大型和受力的产品尤其有用,同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍,如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-15的斜度(因其出模阻力大),高度较矮时可不做斜度。

3.脱模斜度:塑料产品都要做脱模斜度,但高度较浅的(如一块平板)和有特殊要求的除外(但当侧壁较大而又没出模斜度时需做行位)。

出模斜度通常为1-5度,常取2度左右,具体要根据产品大小、高度、形状而定,以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜,以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度,其上下断差(即大端尺寸与小端尺寸之差)单边要大于0.1以上。

4.圆角(R角):塑胶产品除特殊要求指定要锐边的地方外,在棱边处通常都要做圆角,以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3,因太小的R模具上很难做到。

5.孔:从利于模具加工方面的角度考虑,孔最好做成形状规则简单的圆孔,尽可能不要做成复杂的异型孔,孔径不宜太小,孔深与孔径比不宜太大,因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径,孔与孔之间的距离最好要大于2倍的孔径,以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心(可镶、可延伸留)或碰穿、插穿成型,与模具开模方向不平行的孔通常要做行位或斜顶,在不影响产品使用和装配的前提下,产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。
