皮带轮检验标准

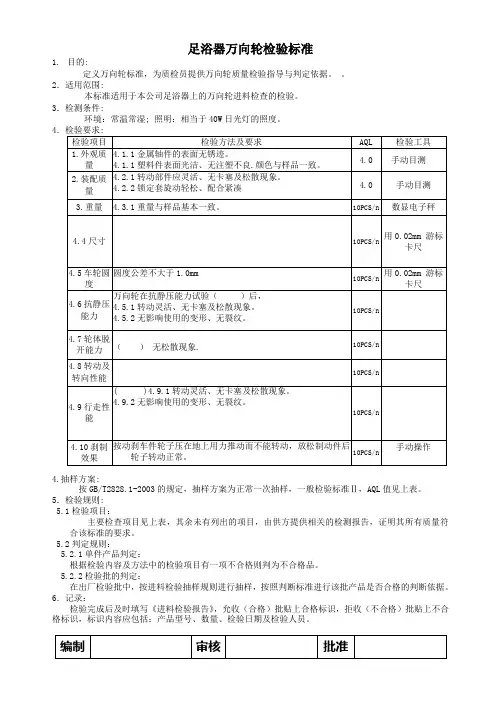

足浴器万向轮检验标准

1. 目的:

定义万向轮标准，为质检员提供万向轮质量检验指导与判定依据。 。

2．适用范围:

本标准适用于本公司足浴器上的万向轮进料检查的检验。

3．检测条件:

环境：常温常湿; 照明：相当于40W日光灯的照度。

4．检验要求:

检验项目 检验方法及要求 AQL 检验工具

1.外观质量 4.1.1金属轴件的表面无锈迹。

4.1.1塑料件表面光洁、无注塑不良.颜色与样品一致。 4.0 手动目测

2.装配质量 4.2.1转动部件应灵活、无卡塞及松散现象。

4.2.2锁定套旋动轻松、配合紧凑 4.0 手动目测

3.重量 4.3.1重量与样品基本一致。

10PCS/n 数显电子秤

4.4尺寸

10PCS/n 用0.02mm 游标卡尺

4.5车轮圆度 圆度公差不大于1.0mm 10PCS/n 用0.02mm 游标卡尺

4.6抗静压能力 万向轮在抗静压能力试验（ ）后，

4.5.1转动灵活、无卡塞及松散现象。

4.5.2无影响使用的变形、无裂纹。 10PCS/n

4.7轮体脱开能力

（ ） 无松散现象. 10PCS/n

4.8转动及转向性能

10PCS/n

4.9行走性能 ( )4.9.1转动灵活、无卡塞及松散现象。

4.9.2无影响使用的变形、无裂纹。

10PCS/n

4.10刹制效果 按动刹车件轮子压在地上用力推动而不能转动，放松制动件后轮子转动正常。 10PCS/n 手动操作

4.抽样方案:

按GB/T2828.1-2003的规定，抽样方案为正常一次抽样，一般检验标准Ⅱ，AQL值见上表。

5．检验规则:

5.1检验项目：

主要检查项目见上表，其余未有列出的项目，由供方提供相关的检测报告，证明其所有质量符合该标准的要求。

5.2判定规则：

5.2.1单件产品判定：

根据检验内容及方法中的检验项目有一项不合格则判为不合格品。

5.2.2检验批的判定：

中山科星汽车设备有限公司 WI-QP10-32-01-A

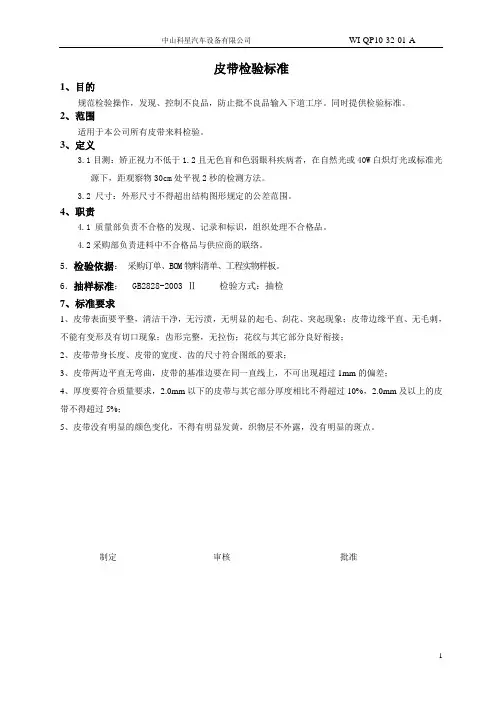

1 皮带检验标准

1、目的

规范检验操作，发现、控制不良品，防止批不良品输入下道工序。同时提供检验标准。

2、范围

适用于本公司所有皮带来料检验。

3、定义

3.1目测：矫正视力不低于1.2且无色盲和色弱眼科疾病者，在自然光或40W白炽灯光或标准光源下，距观察物30cm处平视2秒的检测方法。

3.2 尺寸：外形尺寸不得超出结构图形规定的公差范围。

4、职责

4.1 质量部负责不合格的发现、记录和标识，组织处理不合格品。

4.2采购部负责进料中不合格品与供应商的联络。

5．检验依据： 采购订单、BOM物料清单、工程实物样板。

6．抽样标准： GB2828-2003 Ⅱ 检验方式：抽检

7、标准要求

1、皮带表面要平整，清洁干净，无污渍，无明显的起毛、刮花、突起现象；皮带边缘平直、无毛刺，不能有变形及有切口现象；齿形完整，无拉伤；花纹与其它部分良好衔接；

2、皮带带身长度、皮带的宽度、齿的尺寸符合图纸的要求；

3、皮带两边平直无弯曲，皮带的基准边要在同一直线上，不可出现超过1mm的偏差；

4、厚度要符合质量要求，2.0mm以下的皮带与其它部分厚度相比不得超过10%，2.0mm及以上的皮带不得超过5%；

5、皮带没有明显的颜色变化，不得有明显发黄，织物层不外露，没有明显的斑点。

制定 审核 批准

QJ/ 04.02.131

1

工厂企业标准

QJ

QJ/ 04.02.131-2001

多楔带皮带轮技术规范

Rulleye specification

（试 行）

2001-09-15发布 2001-09-15实施

工厂标准化委员会 发布

代发 QJ/ 04.02.131-2001

I 前 言

本标准的主要技术要求、试验方法、检验规则等是按行业标准《板材旋压多楔带轮》JB/T 7700.2-95而制定的。

本标准自发布之日起执行；

本标准由底盘及动力总成设计处提出并起草；

本标准由 技术服务处负责归口；

本标准主要起草人：

本标准审核：

本标准审定：

本标准批准：

本标准由底盘及动力总成处负责解释。

QJ/ 04.02.131-2001

1 多楔带皮带轮技术规范

1 范围

本标准规定了汽车多楔带皮带轮基本结构、槽型尺寸、技术要求、测量和实验方法、检验规则及标志、包装、运输和贮存。

本标准适用于车动力转向泵用多楔带皮带轮。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB 1183 形状和位置公差

GB 6378 不合格品率约计量抽样检验程序及图表

3 结构型式和尺寸

3.1 基本结构型式 板材旋压多楔带轮的基本结构型式为折叠式，(如图1所示).皮带轮的楔数为5楔。

板材旋压多楔带轮根据安装和设计需要，轮辐结构如图2所示：

图1 皮带轮基本结构型式 QJ/ 04.02.131-2001

2

3.2 带轮结构尺寸见图3、表1。

皮带轮皮带质量标准

皮带轮皮带质量标准主要涉及到皮带轮的外观、尺寸、材质以及试装效果等方面。

以下是皮带轮皮带质量标准的详细介绍：

一、外观标准

1. 皮带轮表面应平整，色泽均匀一致，无明显破损、砂眼、气孔、裂纹、划伤、毛刺等缺陷。

2. 皮带轮的槽面应光滑，无油污和杂物，以确保皮带的正常运转。

3. 皮带轮的侧面和端面应无飞边和毛刺，以免在安装过程中划伤皮带。

二、尺寸标准

1.

皮带轮的直径、宽度和槽深等尺寸应符合设计图纸要求，误差应在允许范围内。

2. 皮带轮的槽距应均匀一致，以确保皮带的正确安装和运行。

3. 皮带轮的动平衡性能应良好，以避免在高速运转时产生振动和噪音。

三、材质标准

1. 皮带轮的材质应符合设计要求，常用的有铸铁、铸钢、铝合金等。

2. 材质的强度和硬度应符合相关标准，以确保皮带轮在使用过程中具有足够的承载能力和耐磨性。

3. 材质的化学成分应符合相关标准，以确保皮带轮在使用过程中不会因腐蚀而损坏。

四、试装效果标准 1. 在试装过程中，皮带应能顺利地安装到皮带轮上，无卡滞现象。

2. 运转时，皮带与皮带轮之间应无明显的滑动和跳动现象，运行平稳。

3. 在负载运行时，皮带轮和皮带均能承受设计要求的载荷，无异常变形和损坏现象。

综上所述，皮带轮皮带质量标准主要涉及到外观、尺寸、材质以及试装效果等方面。在生产和使用过程中，应严格按照相关标准进行检查和验收，以确保产品质量和使用效果。
