深基坑变形监测

深基坑变形监测的控制要点

建筑在向上往高空发展的同时，为了基础稳固可靠，车辆有地方停泊，地下空间有效利用，现在的房建项目多数都需要基坑甚至是深基坑开挖施工。由此也带来基坑围护安全问题，需要对深基坑的变形状态进行监测。深基坑的变形监测分为基坑自身变形监测和周围环境变形监测，在《建筑基坑工程监测技术标准》GB 50497-2019中，对不同安全等级的基坑，应做的监测项目做了比较明确的规定，具体见下表。

在此表中，可以看出，基坑变形监测项目主要分为位移监测和应力监测两部分，水位监测也可以认为是位移监测的延伸。本篇文章主要讨论基坑变形监测中重点要注意的一些环节。

一、监测点布置

1、基准点的布设

1）竖向位移基准点布置

竖向位移观测的高程基准点不应少于3个，并定期进行联测。高程基准点与观测点的距离不宜太远，以保证观测方便和足够的观测精度；并且基准点须埋设在变形影响范围以外、且易于长期保存的地方，高程基准点也可选择在基础深且稳定的建筑物上。在选择的合适范围预先合理埋设BM1、BM2、BM3三个基准点，为了测量方便，视现场情况设置基准点。可选用浅埋钢管水准标石或墙上水准标志等。

2）竖向位移基准点测量

基准点使用前，采用当地高程系统或假定高程系统使用精密水准仪对三个基准点联测，经平差计算后的高程数据作为本工程三个基准点的高程依据。

3）水平位移基准点布置

水平位移监测基准点应布置在基坑变形区域以外，宜设立有强制对中的观测墩，如果采用精密的光学对中所装置，对中误差不宜大于0.5mm。

4）水平位移基准点测量

基准点平面坐标数据以施工坐标或假定相对坐标系为依据，布设导线测量三个基准点，经平差后的坐标数据做为工程基准点位移监测的已知数据。

2、变形监测点的布设

变形监测点布设一般参考设计图纸中的监测布点图，设计图纸中有未涉及而现场需要布设监测点的，按照《建筑基坑工程监测技术标准》GB 50497-2019中的规定布设监测点，这里不再进行赘述。

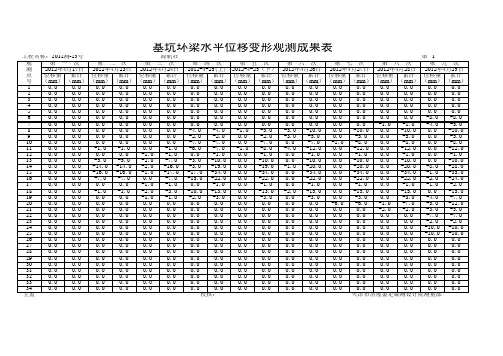

海航社区基坑第 1 页

观

测

点位移量累计位移量累计位移量累计位移量累计位移量累计位移量累计位移量累计位移量累计位移量累计号（mm）（mm）（mm）（mm）（mm）（mm）（mm）（mm）（mm）（mm）（mm）（mm）（mm）（mm）（mm）（mm）（mm）（mm）

10.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.0

20.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.0

30.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.0

40.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.0

50.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.0

60.00.00.00.00.00.00.00.00.00.00.00.00.00.00.00.0-8.0-8.0

70.00.00.00.00.00.00.00.00.00.00.00.00.00.0-1.0-1.0-4.0-5.0

80.00.00.00.00.00.0-4.0-4.0-1.0-5.0-5.0-10.00.0-10.00.0-10.00.0-10.0

90.00.00.00.00.00.0-2.0-2.00.0-2.0-3.0-5.00.0-5.00.0-5.00.0-5.0

100.00.00.00.00.00.0-7.0-7.00.0-7.00.0-7.0-1.0-8.00.0-8.00.0-8.0

110.00.0-1.0-1.00.0-1.0-6.0-7.0-1.0-8.0-4.0-12.00.0-12.00.0-12.00.0-12.0

120.00.00.00.0-1.0-1.00.0-1.00.0-1.00.0-1.00.0-1.00.0-1.00.0-1.0

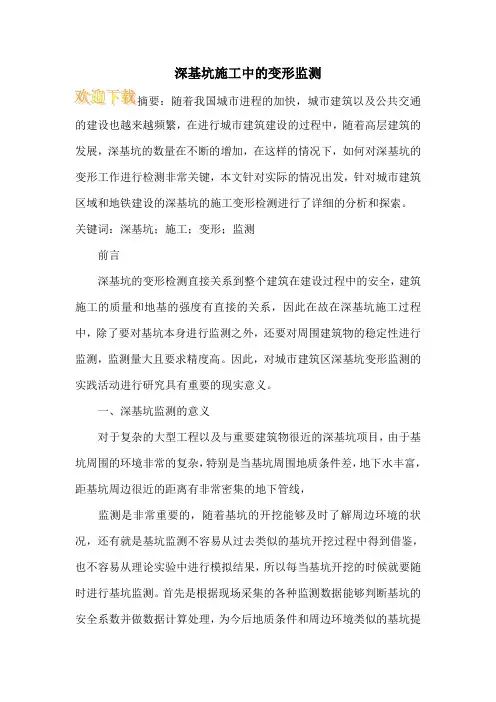

深基坑施工中的变形监测

摘要：随着我国城市进程的加快，城市建筑以及公共交通的建设也越来越频繁，在进行城市建筑建设的过程中，随着高层建筑的发展，深基坑的数量在不断的增加，在这样的情况下，如何对深基坑的变形工作进行检测非常关键，本文针对实际的情况出发，针对城市建筑区域和地铁建设的深基坑的施工变形检测进行了详细的分析和探索。

关键词：深基坑；施工；变形；监测

前言

深基坑的变形检测直接关系到整个建筑在建设过程中的安全，建筑施工的质量和地基的强度有直接的关系，因此在故在深基坑施工过程中，除了要对基坑本身进行监测之外，还要对周围建筑物的稳定性进行监测，监测量大且要求精度高。因此，对城市建筑区深基坑变形监测的实践活动进行研究具有重要的现实意义。

一、深基坑监测的意义

对于复杂的大型工程以及与重要建筑物很近的深基坑项目，由于基坑周围的环境非常的复杂，特别是当基坑周围地质条件差，地下水丰富，距基坑周边很近的距离有非常密集的地下管线，

监测是非常重要的，随着基坑的开挖能够及时了解周边环境的状况，还有就是基坑监测不容易从过去类似的基坑开挖过程中得到借鉴，也不容易从理论实验中进行模拟结果，所以每当基坑开挖的时候就要随时进行基坑监测。首先是根据现场采集的各种监测数据能够判断基坑的安全系数并做数据计算处理，为今后地质条件和周边环境类似的基坑提

深基坑工程施工变形的监测和分析

摘要：变形监测是利用专用的仪器和方法来持续观测变形结构的变形现象，对其变形状态进行分析，并预测其发展动态的各项工作。实施变形监测的主要目的就是在各种荷载和外力作用下，明确变形体的形状、大小以及位置变化的空间状态以及时间特点。在精密工程实际测量过程中，最常见的变形体有：深基坑、大坝、高层建筑物、隧道以及地铁等。通过实施变形监测可以掌握和精准科学地分析变形体各部位的实际变形情况，进而做出提前预报，这对于整个工程质量控制和施工管理来讲，十分重要。基于此，本文将对深基坑工程施工变形的监测进行分析。

关键词：深基坑工程；施工变形；变形监测

1 基坑工程变形监测概述

基坑工程变形监测首先应该确定监测对象及监测项目两部分，基坑工程结构不同、所处环境不同，变形监测的侧重点也不同。确定合理有效的监测对象、监测项目，既能起到监测预警的作用，又能提高监测效率、节省监测成本，是基坑工程变形监测的关键控制点。

基坑工程变形监测对象一般包括基坑支护结构本身，基坑周边土体、地下水、地下管线以及基坑周边建(构)筑物、重要道路等等；监测项目一般包括位移监测(水平位移和竖向位移)、倾斜监测、土压力监测、地下水位监测、内力监测等等。监测对象和监测项目的最终确定一般应遵循如下程序：首先根据基坑工程专项设计方案中对变形监测部分的设计要求，收集本项目相关地质、勘察、周边环境等资料，结合相关规范规定，初步确定监测对象及监测项目、并编制本项目基坑工程初步变形监测方案；然后组织专业技术人员现场实地踏勘，实地检核变形监测方案技术指标及条件因素，对于存在与现场条件不符、或有遗漏、有安全隐患部分等需进行基坑工程变形监测方案修编，做到监测方案与实际相符，真正起到基坑工程变形监测预警作用，保证监测成本合理高效；再将包含监测对象、监测项目在内的监测方案、监测成本预算提交建设单位，组织设计单位、专家等进行技术、成本等论证；最后根据论证意见再对包含监测对象、监测项目在内的监测方案进行修改审批，经审批的监测方案即可作为监测依据进行基坑工程监测工作。在实地监测过程中，现场施工条件、周边环境条件及监测数据等因素处于动态变化过程中，监测施行单位应根据变化情况、依据设计及相关规范要求对包含监测对象、监测项目在内的监测方案进行动态调整。
