帧结构1

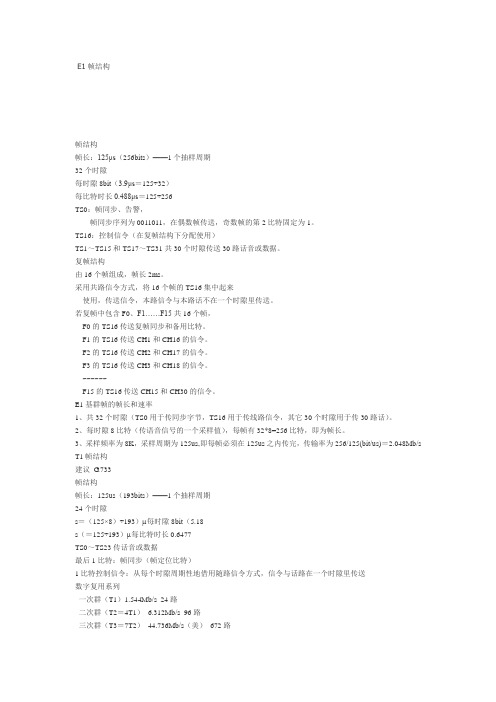

E1帧结构帧结构帧长：125μs（256bits）——1个抽样周期32个时隙每时隙8bit（3.9μs＝125÷32）每比特时长0.488μs＝125÷256TS0：帧同步、告警，帧同步序列为0011011，在偶数帧传送，奇数帧的第2比特固定为1。

TS16：控制信令（在复帧结构下分配使用）TS1～TS15和TS17～TS31共30个时隙传送30路话音或数据。

复帧结构由16个帧组成，帧长2ms。

采用共路信令方式，将16个帧的TS16集中起来使用，传送信令，本路信令与本路话不在一个时隙里传送。

若复帧中包含F0、F1……F15共16个帧，F0的TS16传送复帧同步和备用比特。

F1的TS16传送CH1和CH16的信令。

F2的TS16传送CH2和CH17的信令。

F3的TS16传送CH3和CH18的信令。

~~~~~~F15的TS16传送CH15和CH30的信令。

E1基群帧的帧长和速率1、共32个时隙（TS0用于传同步字节，TS16用于传线路信令，其它30个时隙用于传30路话）。

2、每时隙8比特（传语音信号的一个采样值），每帧有32*8=256比特，即为帧长。

3、采样频率为8K，采样周期为125us,即每帧必须在125us之内传完，传输率为256/125(bit/us)＝2.048Mb/s T1帧结构建议 G.733帧结构帧长：125us（193bits）——1个抽样周期24个时隙s＝（125×8）÷193）μ每时隙8bit（5.18s（＝125÷193）μ每比特时长0.6477TS0～TS23传话音或数据最后1比特：帧同步（帧定位比特）1比特控制信令：从每个时隙周期性地借用随路信令方式，信令与话路在一个时隙里传送数字复用系列一次群（T1）1.544Mb/s 24路二次群（T2＝4T1）6.312Mb/s 96路三次群（T3＝7T2）44.736Mb/s（美）672路（T3＝5T2）32.064Mb/s（日）480路四次群（T4＝6T3）274.176Mb/s（美）4032路（T4＝3T3）97.728Mb/s（日）1440路每帧包含：24×8＋1(附加位)＝193比特,其中第193位用于帧同步(01010101…)每秒8000次对24路话音通道依次采样，产生7个数据位和1个控制位。

常见报文格式帧结构常见的报文格式帧结构是指在通信领域中使用的一种约定的报文格式，用于在数据传输过程中将数据分割为可管理的帧或包的结构。

这种结构可以帮助发送方和接收方之间进行数据的可靠传输，并保证数据的完整性和可解释性。

以下是几种常见的报文格式帧结构。

1.字节计数形式(BCD)帧结构：这种帧结构是最简单和最常见的报文格式之一、在这种结构中，每个帧的开头包含一个字节来表示接下来的帧中有效数据的字节数。

接收方通过读取该字节来确定接收的数据帧的长度，并据此解析数据。

2.长度字段形式帧结构：在这种帧结构中，每个帧的开头包含一个固定长度的字段，用于指示接下来的帧中有效数据的长度。

常见的长度字段包括字节计数字段、位计数字段或者紧凑字段，用于描述数据的长度。

接收方通过读取该字段来确定接收的数据帧的长度。

3.标志字节形式帧结构：在这种帧结构中，每个帧的开头包含一个特定的标志字节，用于指示帧的开始和结束。

接收方通过检测标志字节来识别帧的开始，并根据帧的内容来解析数据。

常见的标志字节包括特殊字符、字节组合或者比特模式。

4.帧同步字段形式帧结构：在这种帧结构中，每个帧的开头包含一个特定的字段或者标志字节，用于帧同步和识别帧的开始。

该字段或者标志字节是在传输中发送方和接收方预先约定的，用于同步数据流。

接收方通过检测该字段或者标志字节来识别帧的开始，并根据约定的格式解析数据。

5.帧头帧尾形式帧结构：在这种帧结构中，每个帧的开头和结尾分别包含一个特定的字段或者标志字节，用于识别帧的开始和结束。

接收方通过检测帧头和帧尾来确定帧的边界，并根据约定的格式解析数据。

总结起来，常见的报文格式帧结构可以通过字节计数、长度字段、标志字节、帧同步字段和帧头帧尾来识别和解析数据。

使用不同的帧结构可以根据具体的应用需求来实现数据的可靠传输和处理。

一、协1、UMPTb2 单板面板如下图1-1接口UMPT 面板接口含义如下表所示。

表1-1 UMPT 面板接口指示灯UMPT 面板上有3个状态指示灯，含义如下表所示。

表1-2 UMPT 状态指示灯议知识1. LTE帧结构及物理资源基本概念RE/RB/CCE/REG/RBG帧结构Type1：FDD（全双工和半双工）(FDD上下行数据在不同的频带里传输；使用成对频谱)每一个无线帧长度为10ms，由20个时隙构成，每一个时隙长度为T slot = 15630 x Ts = 0.5ms。

对于FDD，在每一个10ms中，有10个子帧可以用于下行传输，并且有10个子帧可以用于上行传输。

上下行传输在频域上进行分开。

帧结构Type2：TDD (TDD上下行数据可以在同一频带内传输；可使用非成对频谱)一个无线帧10ms，每个无线帧由两个半帧构成，每个半帧长度为5ms。

每一个半帧由8个常规时隙和DwPTS、GP和UpPTS三个特殊时隙构成，DwPTS和UpPTS的长度可配置，要求DwPTS、GP以及UpPTS的总长度为1ms。

DwPTS: Downlink Pilot Time SlotGP: Guard Period (GP越大说明小区覆盖半径越大)UpPTS: Uplink Pilot SlotTs = 1 / (15000x2048) sFrame 帧的长度：Tf = 307200 x Ts = 10msSubframe 子帧的长度：Tsubframe = 30720 x Ts = 1msSlot 时隙的长度：Tslot = 15360 x Ts = 0.5ms1 Sub-Carrier = 15 kHz;1 TTI = 1 ms => 1 sub-frame =>2 slots (0.5 ms *2) # for one user, min 2 RB allocation.1 RB = 12 sub-carriers during 1 slot (0.5 ms) =>12 * 15kHz = 180kHz (Bandwidth); => 12 * 7 symbols= 84 REs1RE = 1 sub-carrier x 1 symbol period (Each symbol is QPSK, 16QAM or 64QAM modulated.)LTE支持可变带宽：1.4MHz, 3, 5, 10, 15 和 20MHz一个小区最少使用6个RB, 即最少包含72个sub-carriers: 6 RB * 12 sub-carriers = 72 sub-carriers特殊帧格式7：DwPTS:GP:UpPTS => (21952Ts-32Ts) : 4384Ts : 4384Ts=> 10:2:2最小分配单位为:2192T⋅sConfigure TDD: 上下行配置（下图） + 特殊帧格式（上图） (e.g.: 2:71:7)=> 10ms转换周期：一个帧分成上下半帧，下半帧的特殊帧为DwPTS=1ms，用于DL传输(如上图3，4，5所示)RE：Resource Element，称为资源粒子，是上下行传输使用的最小资源单位。

帧结构学习笔记上、下⾏信息如何复⽤有限的⽆线资源，这是所有⽆线制式必须考虑的双⼯技术问题。

以往的⽆线制式要么⽀持时分双⼯（TDD）要么⽀持频分双⼯（FDD），⽽LTE标准即⽀持TDD，⼜⽀持FDD，分别对应着不同的帧结构设计。

1.两种双⼯模式LTE⽀持两种双⼯模式：TDD和FDD，于是LTE定义了两种帧结构：TDD帧结构和FDD帧结构。

LTE标准制定之初就充分考虑了TDD和FDD双⼯⽅式在实现中的异同，增⼤两者共同点、减少两者差异点。

两种帧结构设计的差别，会导致系统实现⽅⾯的不同，但主要的不同集中在物理层（PHY）的实现上，⽽在媒介接⼊控制层（MAC）、⽆线链路控制（RLC）层的差别不⼤，在更⾼层的设计上⼏乎没有什么不同。

从设备实现的⾓度来讲，差别仅在于物理层软件和射频模块硬件（如滤波器），⽹络侧绝⼤多数⽹元可以共⽤，TDD相关⼚家可以共享FDD 成熟的产业链带来的便利。

但终端射频模块存在差异，这样终端的成熟度决定了LTE TDD和LTE FDD各⾃⽹络的竞争⼒。

1.1 FDD和TDDFDD的关键词是“共同的时间、不同的频率”。

FDD在两个分离的、对称的频率信道上分别进⾏接收和发送。

FDD必须采⽤成对的频率区分上⾏和下⾏链路，上下⾏频率间必须有保护频段。

FDD的上、下⾏在时间上是连续的，可以同时接收和发送数据。

TDD的关键词是“共同的频率、不同的时间”。

TDD的接收和发送是使⽤同⼀频率的不同时隙来区分上、下⾏信道，在时间上不连续。

⼀个时间段由移动台发送给基站（UL），另⼀个时间段由基站发送给移动台（DL）。

因此基站和终端间对时间同步的要求⽐较苛刻。

FDD和TDD的上、下⾏复⽤原理如图所⽰。

FDD上、下⾏需要成对的频率，⽽TDD⽆须成对频率，这使得TDD可以灵活地配置频率，使⽤FDD不能使⽤的零散频段。

TDD的上下⾏时隙配⽐可以灵活调整，这使得TDD在⽀持⾮对称带宽业务时，频谱效率有明显优势。

FDD在⽀持对称业务时，能充分利⽤上、下⾏的频谱，但在⽀持⾮对称业务时，频谱利⽤率将⼤⼤降低。

常见以太网帧结构详解以太网是一个常用的局域网技术，其数据传输是以帧的形式进行的。

以太网帧是以太网数据传输的基本单位，通过帧头、帧数据和帧尾等部分来描述有效载荷的数据。

以太网帧的结构如下：1. 帧前同步码（Preamble）：以太网帧的开始部分有7个字节的帧前同步码，其作用是为接收端提供定时的参考，帮助接收端进行帧同步。

2.帧起始界定符（SFD）：帧前同步码之后的1字节帧起始界定符为0x55，标志着以太网帧的开始。

3. 目标MAC地址（Destination MAC Address）：目标MAC地址占6个字节，表示帧的接收者的MAC地址。

4. 源MAC地址（Source MAC Address）：源MAC地址占6个字节，表示帧的发送者的MAC地址。

5. 长度/类型字段（Length/Type Field）：长度/类型字段占2个字节，当该字段的值小于等于1500时，表示以太网帧的长度；当该字段大于等于1536时，表示该字段定义了帧中的协议类型。

6. 帧数据（Data）：帧数据部分是以太网帧的有效载荷，其长度为46到1500字节，不包括帧头和帧尾。

7. 帧校验序列（Frame Check Sequence，FCS）：帧校验序列占4个字节，主要用于对帧进行错误检测，以保证数据的可靠性。

8. 帧尾（Frame Check Sequence，FCS）：帧尾占4个字节，用于标识以太网帧的结束。

以太网帧的长度为64到1518字节，其中有效载荷部分数据长度为46到1500字节，不同帧的长度可以根据网络需求进行调整。

在发送以太网帧时，发送方会在帧尾的后面添加额外的字节以保证整个帧的长度达到最低限制。

这些额外的字节即填充字节（Padding），用于使帧长达到最小限制的要求。

以上是以太网帧的常见结构，它描述了以太网帧的各个部分的作用和位置。

了解以太网帧的结构对于理解以太网的工作原理和网络通信非常重要。

LTE帧结构图解帧结构总图：1、同步信号（下行）1-1、PSS（主同步信号）P-SCH (主同步信道）：UE可根据P-SCH获得符号同步和半帧同步。

PSS位于DwPTS 的第三个符号。

占频域中心6个RB。

1-2、SSS（辅同步信号）S-SCH（辅同步信道）：UE根据S-SCH最终获得帧同步，消除5ms模糊度。

SSS位于5ms第一个子帧的最后一个符号。

也占频域中心6个RB，72个子载波，2、参考信号2-2、下行2-1-1、CRS（公共参考信号）时域(端口0和1的CRS位于每个slot第1和倒数第3个符号,端口2和3位于每个slot 第2个符号)频域(每隔6个子载波插入1个)位置：分布于下行子帧全带宽上作用：下行信道估计，调度下行资源，切换测量2-1-2、DRS（专用参考信号）位置：分布于用户所用PDSCH带宽上作用：下行信道估计，调度下行资源，切换测量2-2、上行2-2-1、DMRS（解调参考信号）在PUCCH、PUSCH上传输，用于PUCCH和PUSCH的相关解调，可能映射到以下几个位置：1、PUSCH 每个slot(0.5ms) 一个RS，第四个OFDM symbol2、PUCCH－ACK 每个slot中间三个OFDM symbol为RS3、PUCCH－CQI 每个slot两个参考信号2-2-2、SRS（探测参考信号）可以在普通上行子帧上传输，也可以在UpPTS上传输，位于上行子帧的最后一个SC-FDMA符号，eNB配置UE在某个时频资源上发送sounding以及发送sounding的长度。

、Sounding作用：上行信道估计，选择MCS和上行频率选择性调度TDD系统中，估计上行信道矩阵H，用于下行波束赋形Sounding周期：由高层通过RRC 信令触发UE 发送SRS，包括一次性的SRS 和周期性SRS 两种方式周期性SRS 支持2ms,5ms,10ms, 20ms, 40ms, 80ms, 160ms, 320ms 八种周期TDD系统中，5ms最多发两次3、下行物理信道3-1、PBCH（物理广播信道）频域：对于不同的系统带宽，都占用中间的1.08MHz （72个子载波）时域：映射在每5ms 无线帧的subframe0的第二个slot的前4个OFDM符号上周期：40ms。

数字传输系统帧结构数字传输系统的帧结构可以根据不同的协议和应用而有所不同。

以下是一般数字传输系统的常见帧结构：1. SDH（同步数字系列层次结构）帧结构：SDH是一种同步光纤传输技术，它的帧结构包括多个层次。

其中，最常见的SDH帧结构是STM-1（Synchronous Transport Module level-1），它的帧周期是125微秒。

STM-1帧结构如下：```- 9行270 列的容器（Container）- 3行90 列的终端传输容器（Tributary Unit）```2. SONET（同步光网络）帧结构：SONET是SDH的北美版本，其帧结构也有多个层次。

最常见的SONET帧结构是STS-1（Synchronous Transport Signal level-1），它的帧周期是125微秒。

STS-1帧结构如下：```- 3个12行90 列的VT（Virtual Tributary）容器- 1个9行90 列的STU（Synchronous Transport Unit）容器```3. Ethernet 帧结构：在以太网中，数据帧的结构是最为常见的。

一个标准的以太网帧结构如下：```-前导码：标志着数据帧的开始-目的MAC地址：接收数据的设备MAC地址-源MAC地址：发送数据的设备MAC地址-长度/类型字段：指示数据字段长度或指明上层协议类型-数据字段：携带传输的数据-帧校验序列：用于检测数据传输过程中的错误```需要注意的是，不同的数字传输系统和网络协议会有不同的帧结构，而且不同的帧结构适用于不同的数据传输需求。

上述提到的帧结构仅仅是其中的一部分，具体的帧结构会根据传输系统的要求和协议规范来设计。

数据链路层技术是计算机网络中非常重要的一部分，它负责将网络层传递下来的数据进行分割、装配和管理。

在数据链路层中，数据帧结构起着关键的作用，它定义了数据在传输过程中的格式和顺序，以确保数据的可靠传输。

本文将对数据链路层技术中的数据帧结构进行解析。

一、数据链路层概述数据链路层是OSI模型中的第二层，位于物理层之上，负责将数据链路层报文段进行分组，从而构成数据链路层帧。

数据链路层的主要任务包括帧的协议划分、帧的传送、传输过程中的错误处理等。

二、数据链路层帧结构数据链路层帧是数据链路层传输的基本单位，它包含了数据和控制信息。

一个完整的数据链路层帧通常包括帧起始标志、目的节点地址、源节点地址、长度字段、数据字段、帧校验序列等部分。

1. 帧起始标志帧起始标志用于标识一个帧的开始，通常采用特定的模式进行标识，如0x7E。

帧起始标志的引入可以帮助接收节点正确地辨别帧的开始和结束。

2. 目的节点地址和源节点地址目的节点地址和源节点地址分别用于标识数据帧的接收方和发送方。

目的节点地址一般是一个唯一的标识符，可以是硬件地址或逻辑地址，它告诉网络接口卡将帧发送到哪个位置。

3. 长度字段长度字段指示了数据字段中数据的长度，以便接收方能够正确接收数据。

长度字段的长度可以根据具体的通信协议而定，通常是一个固定的字节数。

4. 数据字段数据帧中的数据字段存储了传输的实际数据。

数据长度可以根据通信需求进行调整，最大长度受到物理层和数据链路层的限制。

5. 帧校验序列帧校验序列用于检测数据帧在传输过程中的错误，并对数据进行纠正或丢弃。

常用的帧校验方法包括循环冗余校验（CRC）、奇偶校验等。

三、数据帧的传输过程在数据链路层中，数据帧经历了发送端到接收端的传输过程，主要包括帧封装、传输、帧解析等步骤。

1. 帧封装在发送端，数据链路层将数据进行分段，并添加控制信息，形成帧结构。

首先，添加帧起始标志，使接收端能够正确识别帧的开始。

然后，添加目的节点地址和源节点地址，以指示数据帧的接收和发送方。
