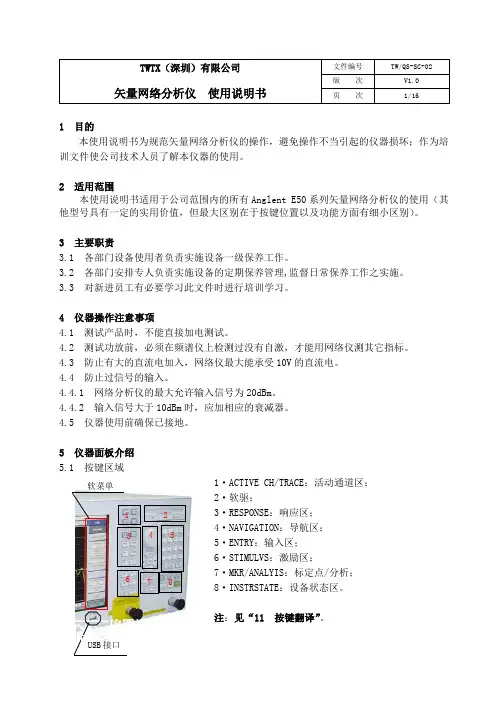

矢量网络分析仪使用说明书

TWTX（深圳）有限公司

矢量网络分析仪 使用说明书 文件编号

TW/QS-SC-02

版

次 V1.0

页 次 1/16

1 目的

本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。

2 适用范围

本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用（其他型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别）。

3 主要职责

3.1 各部门设备使用者负责实施设备一级保养工作。

3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。

3.3 对新进员工有必要学习此文件时进行培训学习。

4 仪器操作注意事项

4.1 测试产品时，不能直接加电测试。

4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标。

4.3 防止有大的直流电加入，网络仪最大能承受10V的直流电。

4.4 防止过信号的输入。

4.4.1 网络分析仪的最大允许输入信号为20dBm。

4.4.2 输入信号大于10dBm时，应加相应的衰减器。

4.5 仪器使用前确保已接地。

5 仪器面板介绍

5.1 按键区域

1·ACTIVE CH/TRACE：活动通道区；

2·软驱；

3·RESPONSE：响应区；

4·NAVIGATION：导航区；

5·ENTRY：输入区；

6·STIMULVS：激励区；

矢量网络分析仪操作规程

1、 测量前准备

打开电源，让仪器预热30分钟,将标准同轴线接于仪器上,同时准备好用于校准的标准件。按下Preset键,进行网络分析仪初始化面板的预设。

2、 测量前校准

在首次操作仪器之前或每隔一个月或根据仪器的使用情况，必须对网络分析仪进行校准。为使测量结果更为精确，必须分别连接开路、短路、负载设备进行校准。用户可以对校准后的数据进行保存，开机时可直接调用，而不需要设置和校准。

3、开始实验

确保操作本仪器的任何人员已接受过实验室一般安全操作规程和本仪器特别安全操作规程的培训与指导。

根据测量的设备，依次进行中频带宽的设定，测量轨迹的设定，扫频方式的设定，起始和终止频率的设定，Marker读值的设定。

测量完毕后对需要保存的数据和图形进行存储操作，以便下次直接调用。

4、关闭网络分析仪

测试完毕后关闭系统，点击System>Exit，进入Windows XP界面，之后关闭计算机。

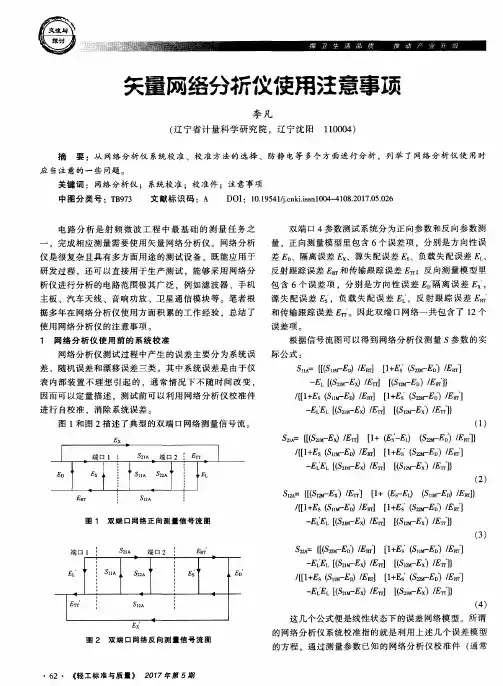

矢量网络分析仪使用注意事项　李凡　（辽宁省计量科学研究院，辽宁沈阳　１１０００４）　摘要：从网络分析仪系统校准、校准方法的选择、防静电等多个方面进行分析，列举了网络分析仪使用时　应当注意的一些问题。　关键词：网络分析仪；系统校准；校准件；注意事项　中图分类号：ＴＢ９７３　文献标识码：Ａ　ＤＯＩ：１０．１９５４１／ｊ．ｃｎｋｉ．ｉｓｓｎｌ００４－４１０８．２０１７．０５．０２６　电路分析是射频微波工程中最基础的测量任务之　一，完成相应测量需要使用矢量网络分析仪。网络分析　仪是很复杂且具有多方面用途的测试设备，既能应用于　研发过程，还可以直接用于生产测试．能够采用网络分　析仪进行分析的电路范围极其广泛，例如滤波器、手机　主板、汽车天线、音响功放、卫星通信模块等。笔者根　据多年在网络分析仪使用方面积累的工作经验，总结了　使用网络分析仪的注意事项。　１　网络分析仪使用前的系统校准　网络分析仪测试过程中产生的误差主要分为系统误　差、随机误差和漂移误差三类。其中系统误差是由于仪　表内部装置不理想引起的，通常情况下不随时间改变，　因而可以定量描述，测试前可以利用网络分析仪校准件　进行自校准，消除系统误差。　图ｌ和图２描述了典型的双端口网络测量信号流。　Ｅｘ　端口１　ＳｚｌＡ～端口２　Ｅｌ耵　ｌｌ　ｌ　’　ｌ　ｉ　Ｔ　ｓ▲　中Ｓ¨Ａ岛：　中　Ｊ　—ｌ　１　ｌ　图１　双端口网络正向测量信号流图　ｒ　丘’’　ＳｎＡ　Ｉ　Ａ’　Ｅｓ　励　Ｊ　１　１　Ｓ１２Ａ　Ｅｘ　图２双端口网络反向测量信号流图　・６２・《轻工标准与质量》２０１７年第５期　双端口４参数测试系统分为正向参数和反向参数测　量，正向测量模型里包含６个误差项，分别是方向性误　差ＥＤ、隔离误差　、源失配误差　、负载失配误差ＥＩ＿、　反射跟踪误差Ｅ．Ｔ和传输跟踪误差　；反向测量模型里　包含６个误差项，分别是方向性误差　隔离误差Ｅｘ　，　源失配误差　，负载失配误差　，反射跟踪误差Ｅ昭　和传输跟踪误差　。因此双端ｌＹｌ网络一共包含了１２个　误差项。　根据信号流图可以得到网络分析仪测量Ｓ参数的实　际公式：　．ｓ１１Ａ＝｛［（５１１Ｍ－ＥＤ）／Ｅ盯］　［１＋Ｅｓ　２２『　）　田‘］　一　［　－『Ｅ　［（Ｓ　扩　）　｝　／｛【１＋Ｅｓ（５　ＥＤ）　［１＋Ｅｓ　（３２２Ｍ－－ＥＤ＇）　］　一　［　：　Ｍ－嘲　［（５　扩Ｅｘ　）　］）　（１）　￥２１Ａ＝｛［（５２１Ｍ－Ｅ　，　１１】［１＋　－ＥＬ）（Ｓ２２￣－ＥＤ　）／ＥＲＴ＇］｝　／｛【１＋　－　『ＥｌＤ），Ｅ盯］　［１＋　（．ｓ笠＾广Ｅ　）　］　一　［（５ｚ　『Ｅ　】　［（５　扩Ｅｘ‘）　】｝　（２）　Ｓ－２Ａ＝（【　ｔ扩　）　］　【１＋（Ｅｓ＿＿Ｅ０　，Ｍ－－ＥＤ）　盯Ｊ）　／（【１＋　・　Ｍ－　）　盯］［１＋Ｅｓ　（Ｓｚ￣ｒ．－ＥＤ　）　］　一　玩［（５ｚ　『　偈　［（５　扩Ｂ　）　（３）　ｓ笠＾＝｛［（Ｓ２ｚ￣－Ｅ。　），　】　【Ｉ＋Ｅｓ　（５　Ｍ－－ＥＤ＇），　］　一　［　ｚ　『　，Ｅ　［（Ｓ１２Ｍ－Ｅｘ‘）　］）　／｛［１＋Ｅｓ　１１『ＥＤ）／Ｅ盯］［１＋Ｅｓ＇（Ｓ＝ｗ－ＥＤ　）　］　－ＥＬ＇Ｅ　【　嘲，　［　），　］｝　（４）　这几个公式便是线性状态下的误差网络模型。所谓　的网络分析仪系统校准指的就是利用上述几个误差模型　的方程，通过测量参数已知的网络分析仪校准件

矢量网络分析仪实验报告

一、 实验容

单端口：测量Open，Short，Load校准件的三组参数，分别进行单端口的校准。

a. 设置测量参数

1) 预设：presetOK

2) 选择测试参数S11：Meas->S11;

3) 设置数据显示格式为对数幅度格式：Format->LogMag;

4) 设置频率围：Start->1.5GHz，Stop->2.5GHz（面板键盘上“ G”代表GHz，“ M”代表MHz，“ k”代表kHz；

5) 设置扫描点数：Sweep Setup->Points->101->x1（或”Enter”键或按下大按钮）；

6) 设置信号源扫描功率：Sweep Setup->Power->Foc->-10->x1->Entry Off（隐藏设置窗）。

b. 单端口校准与测量

1) 设置校准件型号：Cal->Cal Kit->85032F（或自定义/user）（F指femal母头校准件，M指male公头校准件）；

2) Modify Cal Kit->Specify CLSs->Open->Set All->Open(m/f),返回到Specify CLSs->Short->Set ALL->Short(m/f)；

3) 选择单端口校准并选择校准端口：Cal-Calibrate->1-Port Cal->Select

Port->1（端口1 的校准，端口2也可如此操作）；

4) 把Open校准件连接到端口（或与校准端口相连的同轴电缆另一连接端），点击Open，校准提示（嘀的响声）后完成Open校准件的测量；得到的结果如Fig 1：单口Open校准件测量

5) 把Short校准件连接到端口（或与校准端口相连的同轴电缆另一连接端）， 点击Short，校准提示（嘀的响声）后完成Short校准件的测量；得到的结果如Fig 2：单口Short校准件测量

6) 把Load校准件连接到端口（或与校准端口相连的同轴电缆另一连接端）， 点击Load，校准提示（嘀的响声）后完成Load校准件的测量；得到的结果如Fig 3：单口Load校准件测量
