网络分析仪使用说明书

网络分析仪使用

VECTOR NETWORK ANALYZER

网络矢量分析仪

WLAN&GPRS

1.概述

1）NETWORK ANALYZER 的主要的测量对象如下：

●Transmission measurement of magnitude and phase (传输线的测量)

●Reflection measurement of magnitude and phase (反射系数的测量)

●Measurements of bandwidth, Q factor and shape factor of

a filter(滤波器参数

测量)

2）测量的基本步骤

●Measurement task

确定所要测的任务

●Connection of the DUT

连上DUT，这里DUT的种类有很多，调试的可分为short，open，matching，through四种，这种接口是分male和female的。还可以连接attenuator,实验室里有10db/div和1db/div两种,还可以连接filter,实验室目前没有此装备。

●Reset of instrument（preset）

在仪器的左下方有一个preset键，用于将所有的设置参数default。

●Setting the instrument

设置一些测量时所需要的参数，主要是frequency span设置，这些操作与spectrum analyzer相同。以及sweep time和scale的设置。

●Performance of calibration

这其实是很重要的一步，在测试之前就像power meter的零校准一样也需要校准。连接线本身就有一定的衰减，大概在－2db左右，且随着frequency 的变化而变化，network analyzer能够补充这些误差，将误差调零。

●Performance of the measurement.

矢量网络分析仪使用说明书

第一章 前言

1. E836B网络分析仪具有以下技术特点： ①高性能测量接收机

E8362A网络分析仪采用基于混频器的实现方式，使该仪表具有当今微波网络分

析仪中最高的测量灵敏度度。 测量频率范围：10M~20GHz;

接收机数量：4台

接收机测量灵敏度：-120dBm

接收机测量参数；幅度和相位。

迹线噪声：0.005dB(在中频带宽为10KHz时)

②完整的测量能力

该网络分析可以工作在以下测量状态：

频域扫描状态：测量激励信号为功率固定，频率变化信号。考察被测在不同频率

激励状态下等离子参数的变化；

功率扫描状态：测量激励信号为频率固定，功率扫描变化信号。考察被测在不同

功率激励状态下参数的变化；

连续波状态：测量激励信号为频率固定，功率固定信号。考察被测等离子在固定

激励状态下，响应状态参数的波动变化，E8362A最大测量时间长度可达到3000

秒；

时间域测量状态：通过将被测的频率响应通过IFFT变化到时间域得到其时域冲击

响应，考察被测等离子响应信号的空中分布特性。E8362AIFFT运算点数为160001

点，可保证时域测量的分辨率和测量时间宽度。

③强大的分析能力

E8362A基于PC的window2000操作平台，可内置各种分析软件，不需要外置PC

进行数据处理，编程方式为COM/DCOM，保证测试的速度。仪表内置嵌入、去嵌

入及端口延伸等功能，可直接消除测量天线对测量结果的影响，或进行其它补偿

运算处理。

④高测量速度

E8262A高性能接收机可确保高测量精度的同时具有快测量速度，具体指标为：

135us/测量点，14ms/刷新（400点）。保证对被测等离子的瞬态响应进行捕捉分

析。

⑤多测试状态同时完成

E8262A可支持16个测试通道，各通道可工作在不同的测量状态。利用该功能，

可以综合不同分析方法从不同角度来对一个现象进行研究。

⑥良好的可扩展性

E8263A采用开放的发射/接收组成框架，用户可以根据测量的具体要求改变仪表

一般而言，网络分析仪在射频及微波组件方面的量测上，是最基本、应用层次也最广的仪器，它可以提供线性及非线性特性组件的量测参数，因此，举凡所有射频主被动组件的仿真、制程及测试上，几乎都会使用到。在量测参数上，它不但可以提供反射系数，并从反射系数换算出阻抗的大小，且可以量测穿透系数，以及推演出重要的S参数及其它重要的参数，如相位、群速度延迟(Group Delay)、插入损失(Insertion Loss)、增益(Gain)甚至放大器的1dB压缩点(Compression point)等。

基本原理

电子电路组件在高频下工作时，许多特性与低频的行为有所不同，在高频时，其波长与实际电路组件的物理尺度相比会相对变小，举例来说，在真空下的电磁波其速度即为光速，则c=λ×f，其中c为光速3×108m/sec，若操作在2.4GHz的频率下，若不考虑空气的介电系数，则波长λ=12.5cm，亦即在短短的数公分内，电压大小就会因相位的偏移而有极大的变化。因此在高频下，我们会使用能量及阻抗的观念来取代低频的电压及电流的表示法，此时我们就会引入前述文章所提「波」的概念。

光波属于电磁波的一种，当我们用光分析一个组件时，会使用一个已知的入射光源测量未知的待测物，当光波由空气到达另一个介质时，会因折射率的不同产生部分反射及部分穿透的特性，例如化学成分分析上使用的穿透及反射光谱。对于同样是属电磁波的射频来说，道理是相通的，光之于折射率就好比微波之于阻抗的概念，当一个电磁波到达另一个不连续的阻抗接口时，同样也会有穿透及反射的行为，从这些反射及穿透行为的大小及相位变化中，就可以分析出该组件的特性。

用来描述组件的参数有许多种，其中某些只包含振幅的讯息，如回返损耗(R.L. Return Loss)、驻波比(SWR Standing Wave Ratio)或插入损失(I.L. Insertion Loss)等，我们称为纯量，而能得到如反射系数(Γ Reflection coefficient)及穿透系数(Τ Transmission coefficient)等，我们称之为向量，其中向量可以推导出纯量行为，但纯量却因无相位信息而无法推导出向量特性。

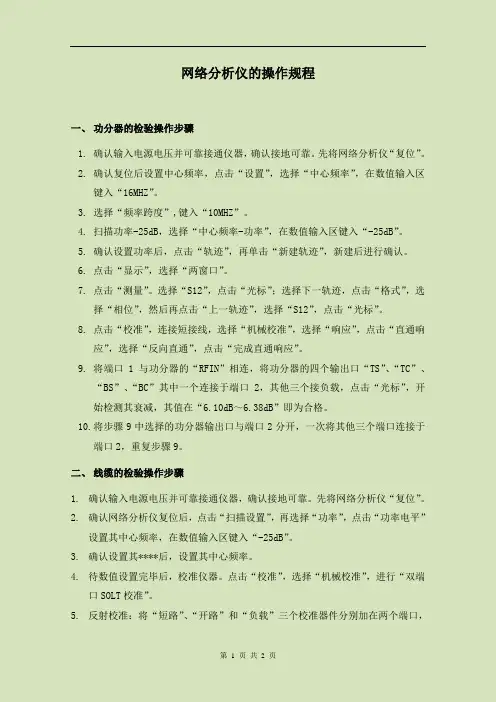

第 1 页 共 2 页 网络分析仪的操作规程

一、 功分器的检验操作步骤

1. 确认输入电源电压并可靠接通仪器，确认接地可靠。先将网络分析仪“复位”。

2. 确认复位后设置中心频率，点击“设置”，选择“中心频率”，在数值输入区键入“16MHZ”。

3. 选择“频率跨度”,键入“10MHZ”。

4. 扫描功率-25dB，选择“中心频率-功率”，在数值输入区键入“-25dB”。

5. 确认设置功率后，点击“轨迹”，再单击“新建轨迹”，新建后进行确认。

6. 点击“显示”，选择“两窗口”。

7. 点击“测量”。选择“S12”，点击“光标”；选择下一轨迹，点击“格式”，选择“相位”，然后再点击“上一轨迹”，选择“S12”，点击“光标”。

8. 点击“校准”，连接短接线，选择“机械校准”，选择“响应”，点击“直通响应”，选择“反向直通”，点击“完成直通响应”。

9. 将端口1与功分器的“RFIN”相连，将功分器的四个输出口“TS”、“TC”、“BS”、“BC”其中一个连接于端口2，其他三个接负载，点击“光标”，开始检测其衰减，其值在“6.10dB～6.38dB”即为合格。

10. 将步骤9中选择的功分器输出口与端口2分开，一次将其他三个端口连接于端口2，重复步骤9。

二、 线缆的检验操作步骤

1. 确认输入电源电压并可靠接通仪器，确认接地可靠。先将网络分析仪“复位”。

2. 确认网络分析仪复位后，点击“扫描设置”，再选择“功率”，点击“功率电平”设置其中心频率，在数值输入区键入“-25dB”。

3. 确认设置其****后，设置其中心频率。

4. 待数值设置完毕后，校准仪器。点击“校准”，选择“机械校准”，进行“双端口SOLT校准”。

5. 反射校准：将“短路”、“开路”和“负载”三个校准器件分别加在两个端口，

第 2 页 共 2 页 确认安装完成后，点击“短/开/负载 校准”。

6. 依次将需要检测的线连接于端口1和端口2，测量其衰减。若其每米衰减在0.1dB以内，则为合格品。
