罗源县高级职业中学教案纸
课 题： 汽车维修常用工具与设备的使用
课 型： 理论课 授课时间：
课时分配： 共 课时，第 课时
教学目标：
一、了解汽车维修常用的工具
二、掌握常用工具的使用方法
三、了解汽车维修常用量具及其使用方法
四、了解汽车常用设备的使用方法
教学重点：
一、汽车维修常用工具及其使用方法
二、汽车维修常用量具及其使用方法
教学难点：
汽车维修常用量具及其使用方法
教学过程：
第一节 常用工具及使用方法
一、钳子
1、种类与用途
（1）鲤鱼钳：按长度分为150mm、200mm、250mm三种。可用来切割金属丝，弯扭小型金属棒料，夹持扁的或圆柱形工件。
（2）尖嘴钳和弯嘴钳。按长度分为130mm、160mm、180mm、200mm四种。是用来修理仪表及电信器材。
（3）钢丝钳：用来夹持工件与折断金属薄板以及切断直径较小的金属丝。
（4）挡圈钳：按用途分为轴用挡圈钳、孔用挡圈钳、和特种备注 罗源县高级职业中学教案纸
挡圈钳。用于拆装带拆装孔的弹性挡圈。
（5）断线钳：能比较省力地剪断较粗的金属线材。
（6）多用钳：利用一组复合杠杆能产生很大夹紧力，兼有活动扳手、普通钳子和夹具的功能。
二、旋具
种类与用途
（1）一字槽螺钉旋具：用于拆装一字槽的螺钉、木螺钉。
（2）十字槽螺钉旋具：用于拆装十字槽口的螺钉。
（3）花键头旋具：适用于在空间受到限制的位置处，拆装小螺母或螺钉。
三、锤子
种类与用途
（1）钢制圆头锤：用于砸、敲东西。
（2）软面锤：用于过盈配合的组合件拆装。
四、扳手
种类与用途
（1）开口扳手：用于拆装一般标准规格的螺栓或螺母。
（2）梅花扳手：用于拆装螺栓或螺母。
（3）套筒扳手：用于拆装部位狭小、特别隐蔽的螺栓或螺母。
（4）活扳手：用于拆装不规则的带有棱角的螺栓或螺母。

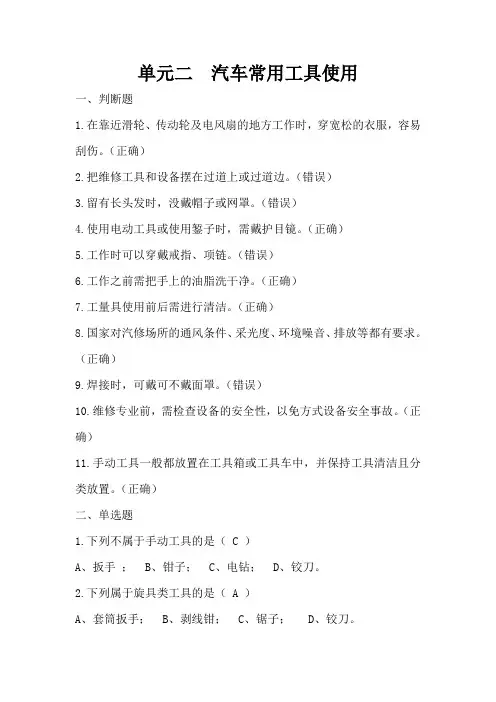

单元二 汽车常用工具使用
一、判断题
1.在靠近滑轮、传动轮及电风扇的地方工作时，穿宽松的衣服，容易刮伤。（正确）
2.把维修工具和设备摆在过道上或过道边。（错误）
3.留有长头发时，没戴帽子或网罩。（错误）
4.使用电动工具或使用錾子时，需戴护目镜。（正确）
5.工作时可以穿戴戒指、项链。（错误）
6.工作之前需把手上的油脂洗干净。（正确）
7.工量具使用前后需进行清洁。（正确）
8.国家对汽修场所的通风条件、采光度、环境噪音、排放等都有要求。（正确）
9.焊接时，可戴可不戴面罩。（错误）
10.维修专业前，需检查设备的安全性，以免方式设备安全事故。（正确）
11.手动工具一般都放置在工具箱或工具车中，并保持工具清洁且分类放置。（正确）
二、单选题
1.下列不属于手动工具的是（ C ）
A、扳手 ； B、钳子； C、电钻； D、铰刀。
2.下列属于旋具类工具的是（ A ）
A、套筒扳手； B、剥线钳； C、锯子； D、铰刀。 3.下列属于呆扳手用途不当的是（ C ）
A、用于拧紧或拧松标准规格的螺栓或螺母；
B、可以从上、下或横向插入的部位；
C、用于拧紧力矩较大的螺栓或螺母；
D、只能在一个有限的空间扳动螺栓或螺母。
3.关于呆扳手的选择，错误的说法是（ D ）
A、呆扳手的型号选择要适当，否则会产生打滑；
B、一般情况下梅花扳手可代替呆扳手；
C、米制（公制）扳手与英制扳手不能互换；
D、应优先选用呆扳手。
4.关于呆扳手的使用要点，不正确的是（ D ）
A、呆扳手只能在一个有限空间扳动螺栓或螺母，在扳到极限位置后，再将扳手取出重复原先的过程；
B、扳动扳手的方向应朝胸前，而不应往外推，若必须向外推时，应将手掌张开去操作；
C、呆扳手的两个工作面需与螺母的两个面完全接触；
D、拧紧力矩要求的螺栓或螺母，应用呆扳手做最后拧紧。
三、多选题
1.不安全的操作包括（A、B、D、E)

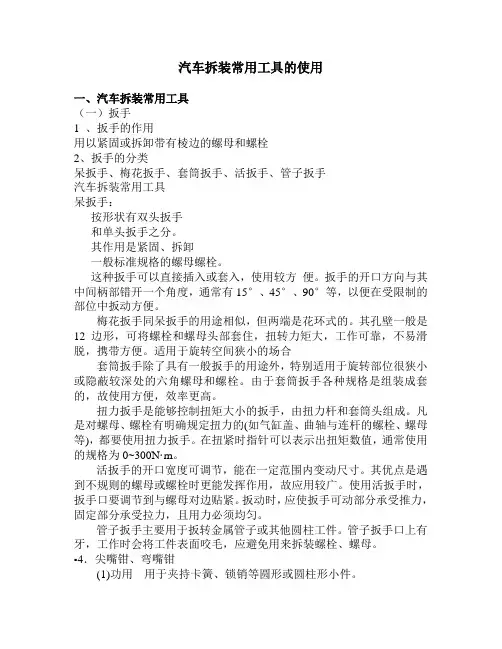

汽车拆装常用工具的使用
一、汽车拆装常用工具
（一）扳手
1 、扳手的作用
用以紧固或拆卸带有棱边的螺母和螺栓
2、扳手的分类
呆扳手、梅花扳手、套筒扳手、活扳手、管子扳手
汽车拆装常用工具
呆扳手：
按形状有双头扳手
和单头扳手之分。
其作用是紧固、拆卸
一般标准规格的螺母螺栓。
这种扳手可以直接插入或套入，使用较方 便。扳手的开口方向与其中间柄部错开一个角度，通常有15°、45°、90°等，以便在受限制的部位中扳动方便。
梅花扳手同呆扳手的用途相似，但两端是花环式的。其孔壁一般是12 边形，可将螺栓和螺母头部套住，扭转力矩大，工作可靠，不易滑脱，携带方便。适用于旋转空间狭小的场合
套筒扳手除了具有一般扳手的用途外，特别适用于旋转部位很狭小或隐蔽较深处的六角螺母和螺栓。由于套筒扳手各种规格是组装成套的，故使用方便，效率更高。
扭力扳手是能够控制扭矩大小的扳手，由扭力杆和套筒头组成。凡是对螺母、螺栓有明确规定扭力的(如气缸盖、曲轴与连杆的螺栓、螺母等)，都要使用扭力扳手。在扭紧时指针可以表示出扭矩数值，通常使用的规格为0~300N·m。
活扳手的开口宽度可调节，能在一定范围内变动尺寸。其优点是遇到不规则的螺母或螺栓时更能发挥作用，故应用较广。使用活扳手时，扳手口要调节到与螺母对边贴紧。扳动时，应使扳手可动部分承受推力，固定部分承受拉力，且用力必须均匀。
管子扳手主要用于扳转金属管子或其他圆柱工件。管子扳手口上有牙，工作时会将工件表面咬毛，应避免用来拆装螺栓、螺母。
4．尖嘴钳、弯嘴钳
(1)功用 用于夹持卡簧、锁销等圆形或圆柱形小件。
(2)使用方法 用手握住钳柄后端，使钳口开闭、夹紧。
(3)使用注意事项
1)不可用力太大，否则钳口头部会变形、销轴会松动。
2)不可用钳子柄当撬棒使用，以免使之弯曲、折断或损坏。
3)不可用钳子代替扳手来拧紧或拧松螺栓、螺母，以免损坏螺栓、螺母头部棱角。
汽车发动机维修的常用工具与设备介绍
导语：
汽车作为现代交通工具的重要组成部分，发动机作为汽车的心脏，是汽车正常运转的关键。随着汽车保有量的不断增加，汽车发动机维修也成为一个重要的行业。本文将详细介绍汽车发动机维修中常用的工具与设备，帮助读者了解汽车发动机维修的基本步骤和所需工具设备。
一、发动机故障诊断工具
在进行汽车发动机维修之前，必须先准确诊断发动机故障的原因。以下是常用的发动机故障诊断工具：
1. OBD诊断仪：OBD是汽车故障自诊断系统的缩写，OBD诊断仪能够读取车辆的故障码，并提供相关的故障诊断信息，帮助技师准确查找故障原因。
2. 烟雾机：烟雾机通过产生一定量的有色烟雾，帮助找出发动机和排气系统中的漏气点。
3. 燃油压力表：用于检测燃油系统的工作状态和压力值，协助故障诊断。
4. 点火系统测试仪：用于检测火花塞状态、点火线圈工作情况等。
5. 水温计：用于检测发动机的温度，帮助诊断故障。
二、拆装工具
在进行发动机维修时，经常需要进行拆装工作。以下是常用的拆装工具：
1. 扳手：包括活动扳手、套筒扳手、棘爪扳手等，用于拆卸螺栓和螺母。
2. 螺丝刀：包括十字螺丝刀、平头螺丝刀等，用于拆装螺丝。
3. 隔热垫：用于保护表面和防止烧伤。 4. 锤子：用于敲打零件，帮助拆装。
5. 万向节：用于转动角度不方便的螺丝和螺母。
三、测量工具
在发动机维修过程中，经常需要测量各个部件的尺寸和状态，以下是常用的测量工具：
1. 卡尺：用于测量零件的长度、宽度等尺寸。
2. 量规：用于测量零件的内外径尺寸。
3. 温度计：用于测量零件的温度。
4. 流量计：用于测量流体的流量。
5. 磨损量测量仪：用于测量零件的磨损程度。
四、维修设备
除了工具之外，还需要一些维修设备来进行更加复杂的维修工作。以下是常用的维修设备：
1. 发动机支架：用于固定发动机，在进行维修时提供支撑，提高工作效率。
2. 液压千斤顶：用于举升汽车，便于进入发动机舱进行维修。
