课题 项目二 工具及设备的使用
教学目标 知识与技能 能够规范使用常见手动成套工具
过程与方法 学习认知，实物工具箱成套套筒扳手展示应用
情感态度与价值观 小组团队协作精神和动手操作能力提高
教学重点 常用手动工具的使用和注意事项
教学难点 常用风动工具的使用及注意事项
教学方法 教法 讲授法、任务实施
学法 动手操作、工具演练
教学准备 世达工具 ： 成套套筒扳手和风动工具等
教 学 过 程 备 注
激情导入
1、在汽车维修保养中，常用的手动工具主要有成套的套筒扳手、梅花扳手、开口扳手、扭力扳手、钳子、螺丝刀、活络扳手、锤子、刮刀等。每件工具都有自己特定的功能和使用方法，如果用于规定用途之外或使用方法不正确，将有可能造成零件、工具甚至人员的伤害。工具使用完毕后，还应放置有序，及时清洁及涂油维护。
2、举升机是汽车维修企业必备的设备之一，在车辆作业中发挥着至关重要的作用，无论整车大修，还是小修维护，都离不开举升机，常用的有立柱式和剪式举升机 工欲善其事，必先利其器。
如何使用相关的工具呢? 第5、6课时 备课时间9月1日 备课教师： 教 学 过 程 备 注
探究新知
任务一 常用工具的使用
常用手动工具
1、成套套筒扳手
该工具是由一套多种规格的套筒、棘轮手柄和加长杆等组成。根据工作条件和螺栓螺母大小，选择不同的套筒和手柄后，能快速拆装多种型号的螺栓螺母。成套套筒扳手组件的数量取决于其型号。
（1）套筒的接口有大小两种规格，大的比小的可以获得更大的扭矩；套筒的深度由标准型和深型两种，深型主要用于螺栓突出的场合；套筒的钳口有六角和双六角之分，应根据螺栓螺母的型式合理选用。套筒的大小尺寸有多种，应根据螺栓螺母尺寸正确选择。
（2）加长杆
加长杆有长短之分，主要用于拆装位置较深不易接触的螺栓螺母，也可以用于抬高工具，便于操作。
（3）棘轮扳手
棘轮扳手需要与套筒配合使用，可以实现在有限的空间里快速拆装螺栓螺母。棘轮手柄可以调节旋向，在使用时要根据使用情况合理选择。在使用时切忌施加较大扭矩，大的扭矩将导致棘轮手柄中的棘爪机构损坏。
第 1 页 共 2 页 对汽车维修材料、设备和工具的选购、使用和维护总结
2023年，随着汽车产业的不断发展和生产制造的提高，汽车维修行业成为一个重要的支柱。汽车维修不仅能够将汽车维持在最佳状态，还能够提高汽车的安全性和耐久性，因此在汽车维修过程中，选购、使用和维护汽车维修材料、设备和工具显得尤为重要。
1. 对汽车维修材料的选购、使用和维护
汽车维修材料主要包括润滑油、机油、燃油添加剂、制动液、冷却液等。在选购汽车维修材料时，需要选择适合车辆模型和使用环境的材料，同时也需要了解材料的成分和特性，这有助于提高材料的使用效果。
在使用汽车维修材料时，需要注意材料的精度和正确使用方法，同时还应定期更换旧材料，并严禁混合使用不同性质的材料。对于油液材料，需要注意防潮、防氧化、防污染和防腐蚀，以保证其使用寿命和效果。
在维护汽车维修材料时，建议定期进行清洁和保养，同时也要注意存放环境和期限，不使用的材料要保持密封和干燥，以免影响使用效果。
2. 对汽车维修设备的选购、使用和维护
汽车维修设备主要包括汽车升降机、轮胎平衡机、快修设备、传感器检测仪等。在选购汽车维修设备时，需要优先选择品牌优良、性能稳定的设备，并需注意设备的适用范围、操作性能和维修保障等。 第 2 页 共 2 页 在使用汽车维修设备时，需要注意操作方法和使用条件，如对设备的负载和转速要求、对运行环境的要求等。同时，保证设备的定期保养和维修，确保设备的稳定性和使用寿命。
在维修汽车维修设备时，建议使用原厂配件和零件进行维修，并严格遵守维修方法和安全操作要求，以保证设备的正常运行和使用效果。
3. 对汽车维修工具的选购、使用和维护
汽车维修工具主要包括扳手、打气筒、卡尺、电动工具等。在选购汽车维修工具时，需要考虑到工具的优质性能、使用年限、安全性等方面，同时尽可能选择适合专业使用的工具，以提高效率和安全性。
在使用汽车维修工具时，需要掌握正确的方法和操作，在使用过程中避免过度力量导致工具破裂或造成人身伤害，同时对使用过程中的工具进行检查和维护，确保其正常功能和安全性。
汽车举升设备的使用
一、举升机介绍
车辆不论是更换备胎，还是在维修车间里做维护保养，我们都会使用举升设备将汽车举升起来，可安全规范的操作常用的举升设备对每一位维修人员来说就不是那么容易的事了，本单元我们将重点介绍常见举升设备的规范。
二、千斤顶介绍
千斤顶是一种最常用、最简单的起重工具，按照其工作原理分为液压式和机械式两类。按照所能顶起的质量可分为 3t、5t、8t、10t、15t、20t 等多种不同规格。两种千斤顶都有体积小，重量轻的优点。液压的省力，但工作环境有一定要求。在高温、低温环境下，螺旋千斤顶有更大的优越性，其举升高度应满足工作的需要。维护较简单。目前广泛使用的是液压式千斤顶。
三、机械千斤顶讲解
机械式千斤顶由于起重量小，操作费力，只用于一般机械维修工作。机械式千斤顶常用的有立式和桥式两种。立式千斤顶，采用棘轮提升汽车，由于较为笨重，适合于车间内使用，常用规格为３ｔ和5t。桥式千斤顶，采用螺杆转动带动杆系形变的原理来举升车辆，其举升质量较小，但轻巧方便，较适合轿轿车的检修，如图 1-1 所示。
图 1-1 机械式千斤顶
四、立式、卧式液压千斤顶讲解
（1） 立式液压千斤
液压式千斤顶结构紧揍，工作平稳，有自锁作用，故使用广泛。其缺点是起重高度有限，起升速度慢。按照所能顶起的质量可分为
3t、5t、10t 等多种小同规格，目前广泛使用的是液压式千斤顶。如图 1-2所示。
图 1-2 立式液压丁斤顶 图 1-3 卧式液压丁斤顶
（2） 卧式液压千斤顶
卧式液压千斤顶行程较长，但其尺寸较大，不宜随车携带，但使用更方便是汽车维修企业常用的设备，如图 1-3 所示。
五、 举升机讲解
1、结构与种类 主要有双柱式、四柱式、龙门式等类型，一般采用电动液压操纵系统驱动，设有双保险自锁保护装置，具有升降平稳，安全可靠，使用方便等特点。
2、 双柱式举升器
图 1-4 为电动液压式或电动链条牵引式，使用开关操纵，升降方便。立柱为固定式， 适合对 3t 以下的轿车、轻型车的专业维修之用。

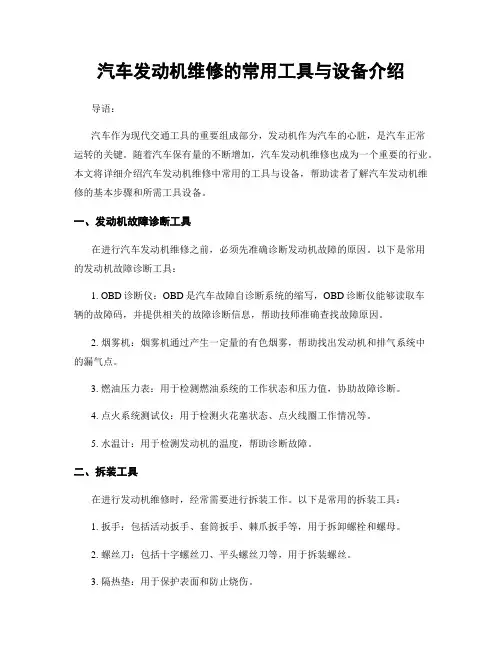

汽车发动机维修的常用工具与设备介绍
导语：
汽车作为现代交通工具的重要组成部分，发动机作为汽车的心脏，是汽车正常运转的关键。随着汽车保有量的不断增加，汽车发动机维修也成为一个重要的行业。本文将详细介绍汽车发动机维修中常用的工具与设备，帮助读者了解汽车发动机维修的基本步骤和所需工具设备。
一、发动机故障诊断工具
在进行汽车发动机维修之前，必须先准确诊断发动机故障的原因。以下是常用的发动机故障诊断工具：
1. OBD诊断仪：OBD是汽车故障自诊断系统的缩写，OBD诊断仪能够读取车辆的故障码，并提供相关的故障诊断信息，帮助技师准确查找故障原因。
2. 烟雾机：烟雾机通过产生一定量的有色烟雾，帮助找出发动机和排气系统中的漏气点。
3. 燃油压力表：用于检测燃油系统的工作状态和压力值，协助故障诊断。
4. 点火系统测试仪：用于检测火花塞状态、点火线圈工作情况等。
5. 水温计：用于检测发动机的温度，帮助诊断故障。
二、拆装工具
在进行发动机维修时，经常需要进行拆装工作。以下是常用的拆装工具：
1. 扳手：包括活动扳手、套筒扳手、棘爪扳手等，用于拆卸螺栓和螺母。
2. 螺丝刀：包括十字螺丝刀、平头螺丝刀等，用于拆装螺丝。
3. 隔热垫：用于保护表面和防止烧伤。 4. 锤子：用于敲打零件，帮助拆装。
5. 万向节：用于转动角度不方便的螺丝和螺母。
三、测量工具
在发动机维修过程中，经常需要测量各个部件的尺寸和状态，以下是常用的测量工具：
1. 卡尺：用于测量零件的长度、宽度等尺寸。
2. 量规：用于测量零件的内外径尺寸。
3. 温度计：用于测量零件的温度。
4. 流量计：用于测量流体的流量。
5. 磨损量测量仪：用于测量零件的磨损程度。
四、维修设备
除了工具之外，还需要一些维修设备来进行更加复杂的维修工作。以下是常用的维修设备：
1. 发动机支架：用于固定发动机，在进行维修时提供支撑，提高工作效率。
2. 液压千斤顶：用于举升汽车，便于进入发动机舱进行维修。
