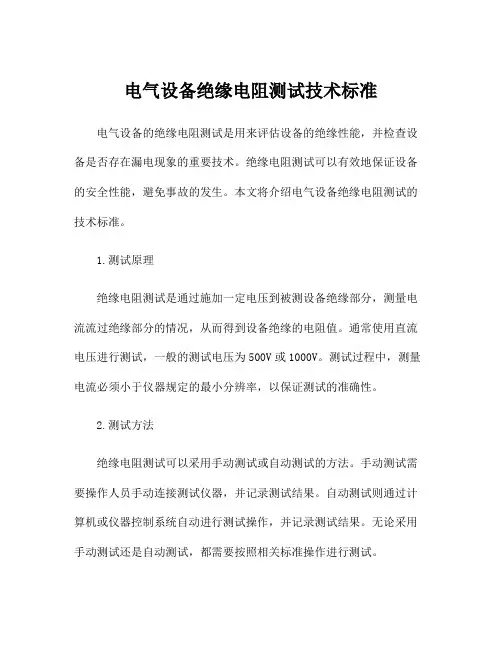

电气设备绝缘电阻的测试方法

电气设备绝缘电阻测试技术标准

电气设备的绝缘电阻测试是用来评估设备的绝缘性能，并检查设备是否存在漏电现象的重要技术。绝缘电阻测试可以有效地保证设备的安全性能，避免事故的发生。本文将介绍电气设备绝缘电阻测试的技术标准。

1.测试原理

绝缘电阻测试是通过施加一定电压到被测设备绝缘部分，测量电流流过绝缘部分的情况，从而得到设备绝缘的电阻值。通常使用直流电压进行测试，一般的测试电压为500V或1000V。测试过程中，测量电流必须小于仪器规定的最小分辨率，以保证测试的准确性。

2.测试方法

绝缘电阻测试可以采用手动测试或自动测试的方法。手动测试需要操作人员手动连接测试仪器，并记录测试结果。自动测试则通过计算机或仪器控制系统自动进行测试操作，并记录测试结果。无论采用手动测试还是自动测试，都需要按照相关标准操作进行测试。 3.测试条件

绝缘电阻测试必须在标准的环境条件下进行，以保证测试结果的准确性。通常要求测试环境的温度为20℃，湿度为40%~60%，避免有雨水、露水或其他液体存在。在测试之前，被测设备必须处于完全停机状态，断开与电源和其他设备的连接。

4.测试仪器

绝缘电阻测试需要使用特定的测试仪器，如绝缘电阻测试仪。测试仪器必须符合相关标准，并具备精准的测试功能和可靠的测试结果。在使用测试仪器之前，需要进行仪器的校准和验证，以确保测试结果的准确性。

5.测试步骤

（1）准备工作：确定测试仪器的测试电压、测试范围和测试时间，并检查测试仪器的正常工作状态。

（2）连接设备：将测试仪器的测试电极依次连接到被测设备的绝缘部分，确保连接牢固可靠。 （3）施加电压：根据测试仪器规定的测试参数，施加一定电压到被测设备的绝缘部分，并记录测试电压的数值。

（4）测量电流：记录测试仪器的显示数值，即测量电流的数值。

（5）测试结果和判定：根据测试仪器的显示数值，计算设备的绝缘电阻值，并与标准值进行比较，判断测试结果的合格性。

各种电气设备绝缘的摇测方法

电气设备的绝缘摇测是确认设备绝缘质量的一种方法。以下是几种常见的绝缘摇测方法。

1.直流绝缘电阻测量:这是一种最常见的绝缘摇测方法。使用直流电源测量电气设备的绝缘电阻，通过测量电阻的变化来评估绝缘的质量。该方法适用于各种电气设备的绝缘检测，例如电缆、绕组等。

2.交流绝缘电阻测量:这种方法与直流绝缘电阻测量类似，但使用交流电源。交流绝缘电阻测量可以更好地模拟实际使用条件下的电气设备环境，因此在一些情况下更准确。该方法广泛用于高压设备的绝缘检测，例如变压器和发电机等。

3.绝缘抗击穿电压测量:这是一种重要的绝缘摇测方法，用于评估电气设备的绝缘强度。该方法通过逐渐增加电压，直到绝缘击穿，来测量设备的绝缘电压。通过比较测量结果与设备标准的击穿电压，可以评估绝缘的质量。

4.电容测量:电容测量是一种衡量电气设备绝缘状态的常用方法。这种方法适用于测量绝缘之间的电容值，通过测量电容值的变化，可以评估绝缘的损坏情况。

5.动态电阻测量:这种方法在摇测绝缘质量方面非常有用。它通过应用高频信号并测量波形响应来评估绝缘质量。动态电阻测量可以提供更多的信息，例如绝缘材料的电容率和损耗因子等。

6.现场绝缘摇测:在一些特殊情况下，需要在现场进行绝缘摇测。该方法通常使用便携式绝缘测试仪器进行，例如万用表和绝缘电阻测试仪等。通过将测试仪器连接到电气设备上，可以进行绝缘摇测并获得结果。 需要注意的是，以上方法仅为常见的绝缘摇测方法，具体的摇测方法还应根据实际的设备和要求选择合适的方法。另外，在执行绝缘摇测时，应严格按照操作规程进行，确保安全性和正确性。绝缘测试仪器也应定期校验和维护，以确保测量结果的准确性。

电气设备绝缘电阻的测试方法

1.直接测量法：

直接测量法是指用万用表或绝缘电阻测试仪直接测量电气设备的绝缘电阻。具体步骤如下：

（1）将电气设备与电源完全隔离，并确保设备本身的所有开关都处于关闭状态，以防止测量过程中的意外触电事故；

（2）选择阻值范围为适宜的万用表或绝缘电阻测试仪，并将测试仪的测试电极分别连接到设备的两个绝缘电极上；

（3）根据测试仪的操作说明，打开测试仪的电源开关，并进行测试；

（4）等待一段时间，直到测试仪的数值稳定，记录下测试仪显示的绝缘电阻数值；

（5）重复上述步骤几次，取多次测试结果的平均值作为最终的绝缘电阻值。

2.比率测量法：

比率测量法是指通过比较原辅变压器的绝缘电阻值，来间接测量测试对象的绝缘电阻。具体步骤如下：

（1）首先需要选取一对符合标准要求的原辅变压器，其中原变压器的容量应大于或等于被测设备的容量，且原辅变压器的相差应不大于10%；

（2）将原辅变压器的绝缘进行测试，记录下两个变压器的绝缘电阻数值； （3）将测试对象与原辅变压器进行连接，并保持连接一段时间，等待绝缘电阻达到稳定状态；

（4）同时测量原辅变压器与测试对象的绝缘电阻，记录下数值；

（5）根据比率公式计算出测试对象的绝缘电阻，即目标设备的绝缘电阻=测试对象与原辅变压器的绝缘电阻之差×原辅变压器的绝缘电阻之差/原辅变压器的绝缘电阻之差。

以上是两种常用的电气设备绝缘电阻测试方法，但无论使用哪种方法进行测试，确保测量过程中的安全是非常重要的。同时，还应根据具体的设备特点和测试要求选择合适的测试仪器和方法。

电气设备绝缘电阻测试技术规范

1 范围

本标准规定了电气设备绝缘电阻测试技术内容和要求。 本标准适用于集团公司所属矿井。

2 规范性引用文件

本标准中涉及规范性引用文件，凡是注明日期的引用文件，仅注日期的版本适 用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。

煤矿安全规程

煤矿机电设备完好标准 煤矿安全质量标准化基本要求及评分办法（试行）煤安监行管〔 2013 〕1

号

煤矿电气试验规程

3 技术要求

3.1 高压配电装置绝缘电阻测试

3.1.1 可动部分绝缘电阻，用2500V摇表测试，不低于1M Qo

3.1.2 高压主回路的绝缘电阻，不低于 250M Qo

3.1.3 测量绝缘电阻时应断开高压保护回路。

3.2 交流电动机绝缘测试（运行中）

3.2.1 定子额定电压在 1000V 以上的，在接近运行温度时，用 2500V 摇表测 量，定子不小于1M Q,转子电阻不小于0.5M Qo

3.2.2 定子额定电压在1000V以下的，用1000V摇表测量，绝缘值不小于0.5M

Qo

3.2.3 额定电压在 1000V 以上的电机，需要测量绝缘吸收比，在 1000V 以下 的，不需要测绝缘吸收比。

3.2.4 绝缘吸收比可判断电阻绝缘绕组应受潮， 其吸收比系数 R60/R15 应不小 于1.3，其中R15分别表示兆欧表摇60s、15s时的绝缘电阻比值。

3.3 交流电动机修复后绝缘电阻测试 3.3.1 修复后电机测量绕组相与相、相与地之间的绝缘电阻，对于绕线式转子 电动机，还应测量转子绕组的绝缘电阻。

332 对于额定电压在500V以下的电机用500V摇表测量，500V〜3000V之

间的电机用1000V摇表；3000V以上的电机用2500V的摇表。

3.3.3 500V以下的电机，修复后的绝缘电阻不低于 1 M Q, 500V以上的电机，

修复后绕组的绝缘电阻不低于 5M Q。

3.3.4 修复后的大容量电机，还应测试绝缘吸收比。
