电缆绝缘电阻测试方法

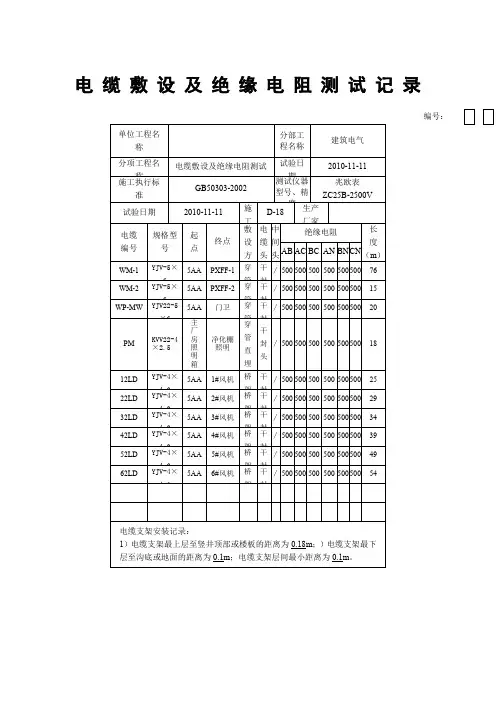

电缆敷设及绝缘电阻测试记录

编号：

单位工程名称 分部工程名称 建筑电气

分项工程名称 电缆敷设及绝缘电阻测试 试验日期 2010-11-11

施工执行标准 GB50303-2002 测试仪器

型号、精度 兆欧表ZC25B-2500V

试验日期 2010-11-11 施工D-18 生产厂家

电缆

编号 规格型号 起点 终点 敷设方电缆头中间头 绝缘电阻 长度

（m） AB AC BC AN BN CN

WM-1 YJV-5×6 5AA PXFF-1 穿管干封∕ 500 500 500 500 500 500 76

WM-2 YJV-5×6 5AA PXFF-2 穿管干封∕ 500 500 500 500 500 500 15

WP-MW YJV22-5×6 5AA 门卫 穿管干封∕ 500 500 500 500 500 500 20

PM KVV22-4×2.5 主厂房照明箱 净化棚照明 穿管直埋 干封头 ∕ 500 500 500 500 500 500 18

12LD YJV-4×4.0 5AA 1#风机 桥架 干封∕ 500 500 500 500 500 500 25

22LD YJV-4×4.0 5AA 2#风机 桥架 干封∕ 500 500 500 500 500 500 29

32LD YJV-4×4.0 5AA 3#风机 桥架 干封∕ 500 500 500 500 500 500 34

42LD YJV-4×4.0 5AA 4#风机 桥架 干封∕ 500 500 500 500 500 500 39

52LD YJV-4×4.0 5AA 5#风机 桥架 干封∕ 500 500 500 500 500 500 49

62LD YJV-4×4.0 5AA 6#风机 桥架 干封∕ 500 500 500 500 500 500 54

电缆支架安装记录：

1）电缆支架最上层至竖井顶部或楼板的距离为0.18m；）电缆支架最下层至沟底或地面的距离为0.1m；电缆支架层间最小距离为0.1m。 验收结论 施工单位

电力电缆绝缘测试操作方法

电力电缆绝缘测试是一种必要的测试方法，它可以确保电缆线路运输、安装和使用的安全可靠性。以下是电力电缆绝缘测试的操作方法和注意事项。

1.测试仪器

电压表、电感计、万用表、绝缘电阻测试仪等。

2.测试前准备

在测试前，需要对测试仪器进行检查和校准，测试仪器的正负极性应正确接入，测试前应对待测的电缆线路进行清理，在接口处的绝缘子、接头、接线盒等处应清洁干净，以保证测试数据的准确性。

3.测试方法

测试前，应将电缆线路分断，然后在每一段电缆中间插上一个绝缘测试仪表，通过施加一定的电压来测定绝缘电阻，一般采用DC500V或DC1000V来测量。

a.绝缘电阻测试

绝缘电阻测试的目的是确定电缆的绝缘性能，测试时应按以下步骤进行：

1)将测试仪表的电源接线正确地接到电源插座上；

2)在两个绝缘子之间，或在绝缘子和接头之间，或在绝缘子和金属护套之间，连接测试夹，注意正负极性的正确接法； 3)按下测试按钮，开始测试；

4)等到测试结果稳定下来后，读取测试结果；

5)将测试结果记录下来，并进行比较分析。

b.电容测试

电容测试的目的是检查电缆的电容性能，测试时，应按以下方法进行：

1)先将电力电缆分断，然后在每一段电缆中间插上一个电容测试仪表，测试仪表的正、负份别与接线端子相应接入；

2)施加一个恒定的交流电压，在测试结果稳定后，读取测试结果；

3)将测试结果记录下来，并进行比较和分析。

4.注意事项

在电缆线路绝缘测试过程中，需要注意以下一些事项：

a.测试前要对测试仪器进行检查和校准，确保测试数据的准确性和可靠性；

b.测试时需要将电缆线路分段测试，以确保测试的区间清晰明了；

c.测试时应注意正确的接线方法和接口的清洁；

d.测试过程中应注意安全，检查线路的漏电情况，避免因测试导致的其他意外事故的发生。

绝缘测试是电缆生产和使用过程中必不可少的测试方法。电缆线路的安全运行离不开绝缘性能的保障，电力电缆绝缘测试通过对电缆线路的绝缘性能和电容性能的监测，为电缆线路的安全可靠运行提供了保障。

10kv电缆外护套绝缘电阻测试方法

10kV电缆外护套绝缘电阻测试方法

引言：

10kV电缆外护套绝缘电阻测试是电力行业中常用的一项测试，它可以评估电缆外护套的绝缘性能是否符合要求。本文将介绍10kV电缆外护套绝缘电阻测试的方法和步骤，帮助读者了解该测试的具体操作过程。

一、仪器和设备准备：

进行10kV电缆外护套绝缘电阻测试需要准备以下仪器和设备：

1. 绝缘电阻测试仪：用于测量电缆外护套的绝缘电阻值；

2. 电缆外护套接地线：用于将电缆外护套接地，确保测试结果准确可靠；

3. 电缆长度计量器：用于测量电缆的长度，以计算单位长度的绝缘电阻值。

二、测试步骤：

1. 确认测试电缆的类型和规格，并查看电缆外护套的绝缘电阻测试要求；

2. 将绝缘电阻测试仪连接至电缆外护套上，确保连接牢固可靠；

3. 将电缆外护套接地线连接至地线，确保接地良好；

4. 测量电缆的长度，并记录下来； 5. 打开绝缘电阻测试仪的电源，根据仪器的操作说明进行设置；

6. 开始测试，记录下测试开始时间；

7. 测试持续一段时间后，记录下测试结束时间；

8. 根据测试仪器的显示结果，读取电缆外护套的绝缘电阻值；

9. 根据电缆的长度和测试得到的绝缘电阻值，计算出单位长度的绝缘电阻值；

10. 将测试结果与电缆外护套的绝缘电阻测试要求进行对比，判断是否符合要求。

三、注意事项：

1. 在进行测试前，应检查测试仪器和设备的工作状态，确保其正常运行；

2. 在测试过程中，应保持测试环境的干燥和无污染；

3. 测试时应注意安全，避免触电和其他意外事故的发生；

4. 若发现测试结果与要求不符合，应及时排查故障原因，并采取相应的措施修复；

5. 完成测试后，应及时清理测试仪器和设备，使其保持干净和良好的工作状态。

结论：

10kV电缆外护套绝缘电阻测试是一项重要的评估电缆绝缘性能的测试方法。通过正确的测试步骤和注意事项的遵守，可以确保测试结果的准确和可靠。在实际工程中，对电缆外护套绝缘电阻的测试应当严格执行，并根据测试结果采取相应的措施，确保电缆的正常运行和安全使用。

bv电缆绝缘电阻测试方法

BV电缆的绝缘电阻测试方法主要采用电压电流法，也被称为高阻计法。以下是具体的步骤：

1. 测试前的准备：确保电缆两端之间无任何负载或短路，测试时间一般为1-2分钟。

2. 测量绝缘电阻：对于有金属保护套的电线电缆，测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻。对于无金属护套的电线电缆，须先将所测电线电缆浸入水中，然后测导体与水之间的绝缘电阻，且检测时所测试样须保持与水温的配套。

3. 确定测试电压：低压电线电缆的绝缘电阻检测时的测量电压有100V、250V、500V和1000V四种，其中100V和500V的检测电压在质检部门检测时使用比较广泛。

4. 长度选取：所测电线电缆的长度无明确规定，但为了测量和计算方便，一般取10m进行测量。

5. 充电时间：测量前的充电时间一般为1分钟。

6. 计算绝缘电阻值：电线电缆的绝缘电阻测量值必须换算成每千米的绝缘电阻值，因为绝缘电阻值与电线电缆的长度成反比。

注意，在进行绝缘电阻测试时，要保证安全，避免因操作不当导致设备损坏或人员伤亡。
