关于陶瓷气体放电管及其主要参数
放大器和光接收机的信号输入、输出接线柱上，通常都和“地”之间接一只陶瓷气体放电管，用以避雷和防止干扰脉冲损坏放大模块、光接收组件。当发生钢绞线和电源线相碰的事故以后，由于陶瓷气体放电管击穿放电持续时间比较长，内部的电极往往融化失效，损坏的比例极高；遭雷击时，也会有较高比例的陶瓷气体放电管损坏。损坏的陶瓷气体放电管有一部分引脚烧断、或短路，比较容易发现和检出，但是有相当一部分从外表上看不出来，也没有短路，维修人员往往以为好的而没有将其更换。
损坏的陶瓷气体放电管在修理时必须更换新管，否则，这些光光接收机和放大器极容易遭雷击和脉冲干扰危害而引起放大模块和光接收组件损坏！许多各地同仁反应，修理过的光接收机和放大器比较容易再次损坏，其中最主要的原因就可能就是损坏的陶瓷气体放电管没有更换！
更换陶瓷气体放电管时必须注意换进原来型号的管子，因为不同型号的陶瓷气体放电管的性能参数是不一样的。
下面简要介绍陶瓷气体放电管的基本结构和基本特性，并附表列出两个厂家的产品参数供同仁参考。

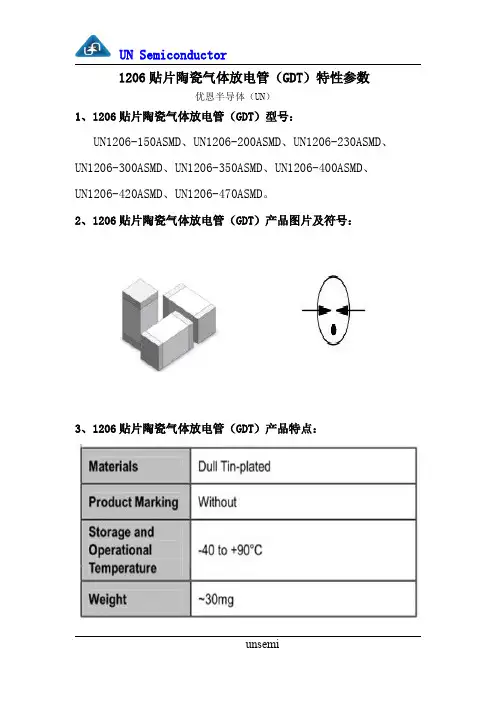

陶瓷气体放电管内部有二个相对的针柱形金属电极，每个电极由支架和敷了钡（容易发射电子）的钨丝所组成，极间距离1.2mm左右（因此是互相绝缘的），放电管内部涂有氧化钠和消气剂，充有80～200毫米汞柱的氖气或氩气。有线电视上用的陶瓷放电管的极间电容通常≤2pf，因此它接在光接收机、放大器的信号输出、输入端子上对信号影响极微；陶瓷放电管的击穿放电时间通常≤2微妙（10-6s级），比雷击电流数十微妙的波头时间要短些，因此能保护器件免遭雷击。但是两者的时间处于同一个数量级，而且差距很小，因此陶瓷放电管一定要直接接在光接收机、放大器的信号输出、输入端子上，中间不可有电感线圈隔着，否则会造成延时，致使雷击电流波头电流到达之前不能导通放电，达不到防雷保护的作用。
另一种防雷器件叫“压敏电阻”，它的击穿放电时间通常达到10-8s级，比陶瓷气体放电管要快二个数量级，因此是很好的防雷器件，广泛用于交流电源电路的防雷保护。但是它不能代替接在光接收机、放大器信号输入、输出接线柱上的陶瓷气体放电管。因为压敏电阻存在几十微安的漏电流，极间电容也大，取代进去会造成信号损失等问题。
上海西岱尔公司陶瓷气体放电管规格型号和参数
型号 额定电压(V) 公差(%) 动态脉冲点火电压（1kV/μs） 电容(1kV/μs) 过保持电压(V) 弧光电压 额定脉冲放电电流(10个8/20μs交流放电电
流（5次,1s,50Hz） 波)
CA5R 230 ±20 1000V 10pF 72V 20V 2.5kA 5A
250 ±12 <1000V <10pF >72V <20V 2.5kA 5A
350 ±20 <1100V <10pF >72V <20V 2.5kA 5A
P100 150 ±20 <900V <10pF >80V ≤25V 150kA 100A
250 ±20 <900V <10pF >80V ≤25V 150kA 100A
350 ±20 <1000V <10pF >80V ≤25V 150kA 100A
500 ±20 <1200V <10pF >80V ≤25V 150kA 100A
750 ±20 <1600V <10pF >80V ≤25V 150kA 100A
BA 90 ±20 <700V <1pF >60V ≤25V 2.5kA 2.5A
230 ±20 <700V <1pF >60V ≤25V 5kA 5A
350 ±20 <900V <1pF >60V ≤25V 2.5kA 2.5A
500 ±20 <1200V <1pF >60V ≤25V 2.5kA 2.5A
600 ±20 <1200V <1pF >60V ≤25V 2.5kA 2.5A
BB 75 ±25 <700V <1pF >60V ≤25V 5kA 5A
90 ±20 <700V <1pF >60V ≤25V 5kA 5A
150 ±20 <700V <1pF >80V ≤25V 5kA 5A
230 ±15 <750V <1pF >80V ≤25V 5kA 5A
350 ±20 <900V <1pF >80V ≤25V 5kA 5A
500 ±20 <1200V <1pF >80V ≤25V 5kA 5A
BH 600 ±15 <1200V <1pF >80V ≤25V 10kA 10A
800 ±20 <1400V <1pF >80V ≤25V 5kA 5A
1000 ±20 <1600V <1pF >80V ≤30V 5kA 5A
1400 ±15 <2000V <1pF >80V ≤30V 5kA 5A
1500 ±20 <2000V <1pF >80V ≤30V 5kA 5A
2500 ±20 <3500V <1pF >80V ≤50V 5kA 5A
3500 ±15 <4800V <1pF >80V ≤50V 5kA 5A
BM 90 ±20 <700V <2pF >60V ≤25V 5kA 5A
230 ±15 <800V <2pF >80V ≤25V 5kA 5A
350 ±20 <1100V <2pF >80V ≤25V 5kA 5A
500 ±20 <1200V <2pF >80V ≤25V 5kA 5A
600 ±20 <1200V <2pF >80V ≤25V 5kA 5A
BT 90 ±20 <600V <2pF >70V <20V 10kA 10A 230 ±15 <600V <2pF >80V <20V 10kA 10A
350 ±20 <1000V <2pF >80V <20V 10kA 10A
500 ±20 <1000V <2pF >80V <20V 5kA 5A
600 ±20 <1300V <2pF >80V <20V 5kA 5A
陶瓷气体放电管规格型号和参数
主要用于有线电视、长话、市话程控交换设备及各种电子、电器设备的防雷、防过电压保护。
型号 直流击穿电压100V/S V 冲击击穿电压1KV/μs
V 耐冲击电流能力8/20μs10次 KA 耐交流电流能力15-62HZ IS10次 A 极间绝缘电阻Ω 极间电容1KHZ PF
2R70TC 70±18 ＜600 10 10 ＞109 ＜2
2R90TC 90±20 ＜700 10 10 ＞109 ＜2
2R120TC 120±25 ＜700 10 10 ＞109 ＜2
2R150TC 150±30 ＜700 10 10 ＞109 ＜2
2R230TC 230±40 ＜800 10 10 ＞109 ＜2
2R250TC 250±50 ＜800 10 10 ＞109 ＜2
2R350TC 350±70 ＜800 10 10 ＞109 ＜2
2R470TC 470±80 ＜900 10 10 ＞109 ＜2
2R600TC 600±100 ＜1200 10 10 ＞109 ＜2
2R800TC 800±150 ＜1400 10 10 ＞109 ＜2
2R1000TC 1000±180 ＜1800 10 10 ＞109 ＜2
2R1200TC 1200±230 ＜2500 10 10 ＞109 ＜2
2R1600TC 1600±300 ＜2800 10 10 ＞109 ＜2 中功率二极金属陶瓷放电管系列
外型尺寸：φ8 mm×6mm
有引线和无引线 主要用于有线电视、长话、市话程控交换设备及各种电子、电器设备的防雷、防过电压保护。
型号 直流击穿电压100V/S V 冲击击穿电压1KV/μs
V 耐冲击电流能力8/20μs10次 KA 耐交流电流能力15-62HZ IS10次 A 极间绝缘电阻Ω 极间电容1KHZ PF
2R70TC1 70±18 ＜600 5 5 ＞109 ＜2
2R90TC1 90±20 ＜700 5 5 ＞109 ＜2
2R120TC1 120±25 ＜700 5 5 ＞109 ＜2
2R150TC1 150±30 ＜700 5 5 ＞109 ＜2
2R230TC1 230±40 ＜800 5 5 ＞109 ＜2
2R250TC1 250±50 ＜800 5 5 ＞109 ＜2
2R350TC1 350±70 ＜800 5 5 ＞109 ＜2
2R470TC1 470±80 ＜900 5 5 ＞109 ＜2
2R600TC1 600±100 ＜1200 5 5 ＞109 ＜2
2R800TC1 800±150 ＜1400 5 5 ＞109 ＜2
2R1000TC1 1000±180 ＜1800 5 5 ＞109 ＜2
2R1200TC1 1200±230 ＜2500 5 5 ＞109 ＜2
2R1600TC1 1600±300 ＜2800 5 5 ＞109 ＜2
中功率二极金属陶瓷放电管系列
外型尺寸：φ7mm×4.5mm
有引线和无引线
主要用于有线电视、长话、市话程控交换设备及各种电子、电器设备的防雷、防过电压保护。
型号 直流击穿电压100V/S
V 冲击击穿电压1KV/μs
V 耐冲击电流能力8/20μs10次 KA 耐交流电流能力15-62HZ IS10次 A 极间绝缘电阻Ω 极间电容1KHZ PF
2R70TC3 70±18 ＜600 5 5 ＞109 ＜2
2R90TC3 90±20 ＜700 5 5 ＞109 ＜2
2R120TC3 120±25 ＜700 5 5 ＞109 ＜2
2R230TC3 230±40 ＜800 5 5 ＞109 ＜2
2R250TC3 250±50 ＜800 5 5 ＞109 ＜2
2R350TC3 350±70 ＜800 5 5 ＞109 ＜2
2R470TC3 470±80 ＜900 5 5 ＞109 ＜2
2R600TC3 600±100 ＜1200 5 5 ＞109 ＜2
2R800TC3 800±150 ＜1400 5 5 ＞109 ＜2
2R1000TC3 1000±180 ＜1800 5 5 ＞109 ＜2
2R1200TC3 1200±2300 ＜2500 5 5 ＞109 ＜2
2R1600TC3 1600±300 ＜2800 5 5 ＞109 ＜2
中功率二极金属陶瓷放电管系列
外型尺寸：φ5.5mm×6mm
有引线和无引线
主要用于有线电视、长话、市话程控交换设备及各种电子、电器设备的防雷、防过电压保护。
