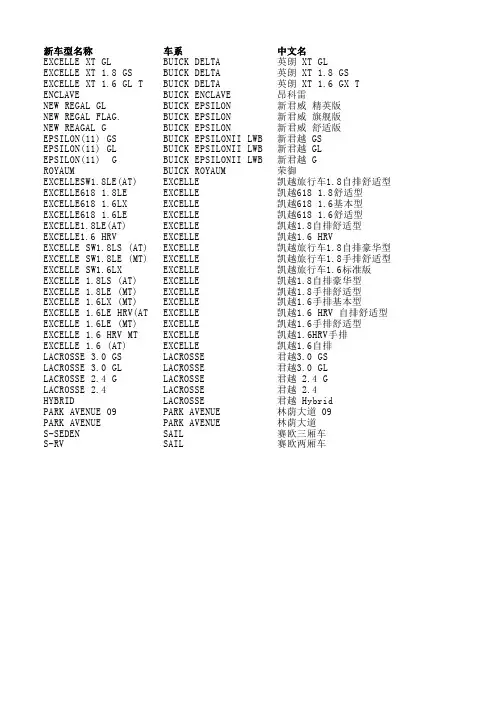

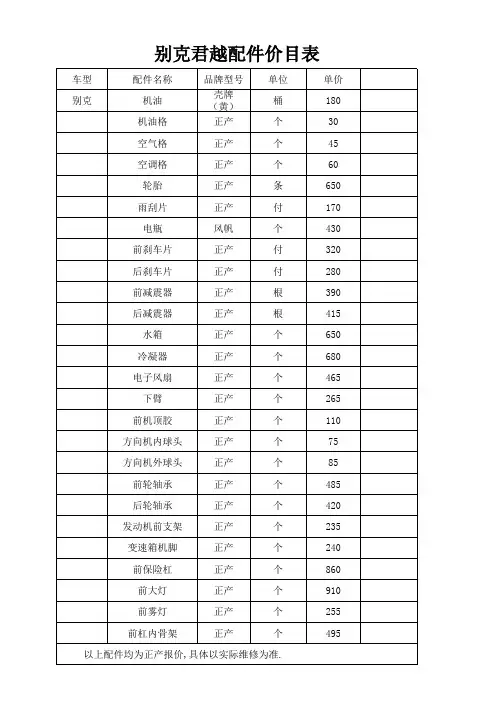

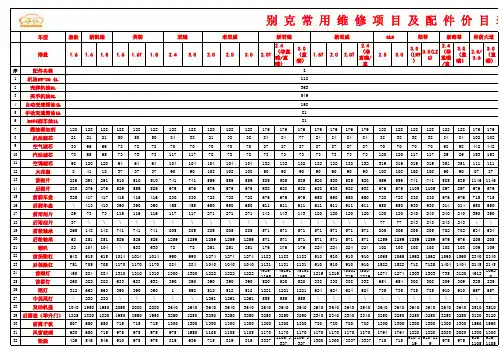

EXCELLE XT GL BUICK DELTA英朗 XT GLEXCELLE XT 1.8 GS BUICK DELTA英朗 XT 1.8 GS EXCELLE XT 1.6 GL T BUICK DELTA英朗 XT 1.6 GX T ENCLAVE BUICK ENCLAVE昂科雷NEW REGAL GL BUICK EPSILON新君威 精英版NEW REGAL FLAG.BUICK EPSILON新君威 旗舰版NEW REAGAL G BUICK EPSILON新君威 舒适版EPSILON(11) GS BUICK EPSILONII LWB新君越 GSEPSILON(11) GL BUICK EPSILONII LWB新君越 GLEPSILON(11) G BUICK EPSILONII LWB新君越 GROYAUM BUICK ROYAUM荣御EXCELLESW1.8LE(AT)EXCELLE凯越旅行车1.8自排舒适型EXCELLE618 1.8LE EXCELLE凯越618 1.8舒适型EXCELLE618 1.6LX EXCELLE凯越618 1.6基本型EXCELLE618 1.6LE EXCELLE凯越618 1.6舒适型EXCELLE1.8LE(AT)EXCELLE凯越1.8自排舒适型EXCELLE1.6 HRV EXCELLE凯越1.6 HRVEXCELLE SW1.8LS (AT)EXCELLE凯越旅行车1.8自排豪华型EXCELLE SW1.8LE (MT)EXCELLE凯越旅行车1.8手排舒适型EXCELLE SW1.6LX EXCELLE凯越旅行车1.6标准版EXCELLE 1.8LS (AT)EXCELLE凯越1.8自排豪华型EXCELLE 1.8LE (MT)EXCELLE凯越1.8手排舒适型EXCELLE 1.6LX (MT)EXCELLE凯越1.6手排基本型EXCELLE 1.6LE HRV(AT EXCELLE凯越1.6 HRV 自排舒适型EXCELLE 1.6LE (MT)EXCELLE凯越1.6手排舒适型EXCELLE 1.6 HRV MT EXCELLE凯越1.6HRV手排EXCELLE 1.6 (AT)EXCELLE凯越1.6自排LACROSSE 3.0 GS LACROSSE君越3.0 GSLACROSSE 3.0 GL LACROSSE君越3.0 GLLACROSSE 2.4 G LACROSSE君越 2.4 GLACROSSE 2.4 LACROSSE君越 2.4HYBRID LACROSSE君越 HybridPARK AVENUE 09PARK AVENUE林荫大道 09PARK AVENUE PARK AVENUE林荫大道S-SEDEN SAIL赛欧三厢车S-RV SAIL赛欧两厢车NEW AVEO CHEVROLET AVEO新乐骋AVEO-WAGON CHEVROLET AVEO乐骋两厢车CAPTIVA 3.2CHEVROLET CAPTIVA雪佛兰 科帕奇 3.2 CAPTIVA 2.4CHEVROLET CAPTIVA雪佛兰 科帕奇 2.4 CAPTIVA CHEVROLET CAPTIVA雪佛兰 科帕奇CRUZE SX CHEVROLET CRUZE科鲁兹 SXCRUZE SL CHEVROLET CRUZE科鲁兹 SLCRUZE SE CHEVROLET CRUZE科鲁兹 SEEPICA SXV1CHEVROLET EPICA景程 SX 豪华型EPICA SX CHEVROLET EPICA景程 SXEPICA SLV1CHEVROLET EPICA景程 SL 标准型EPICA SEV1CHEVROLET EPICA景程 SE 舒适型EPICA SE CHEVROLET EPICA景程 SEEPICA SL CHEVROLET EPICA景程 SLS-WAGON CHEVROLET SAIL赛欧两厢车S-SEDAN CHEVROLET SAIL赛欧三厢车LOVA MCE LOVA乐风 MCELOVA LOVA乐风新车型名称车系中文名CADILLAC CTS V CADILLAC CTS凯迪拉克 CTS V CADILLAC CTS CADILLAC CTS凯迪拉克 CTS ESCALADE CADILLAC ESCALADE凯雷德CADILLAC SLS CADILLAC SLS凯迪拉克 赛威CADILLAC XLR CADILLAC XLR凯迪拉克 XLR。

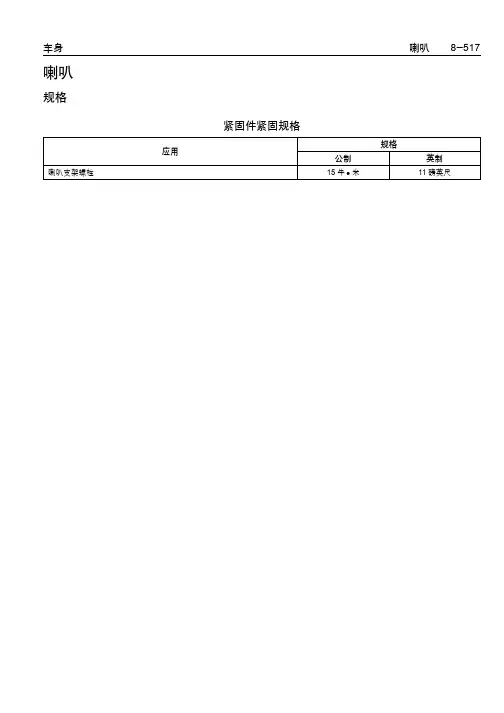

喇叭规格紧固件紧固规格应用规格公制英制喇叭支架螺栓15 牛z米 11磅英尺示意图和布线图喇叭示意图图标图标图标含义告诫：维修附加充气保护装置部件或线束，或在其附近进行维修时，必须停用附加充气保护装置。
参考“附加充气保护装置的停用和启用区域”。
未遵循正确的程序会造成附加充气保护装置部件展开问题、人身伤害或引起不必要的维修。
19386喇叭示意图部件定位图喇叭部件视图发动机舱部件-前灯线束图标(1)车门半开开关(2)充气保护装置仪表板模块(3)左侧喇叭(4)左侧冷却风扇(5)右侧冷却风扇(6)环境温度传感器(UH9)(7)喇叭(8)充气保护装置右前端传感器(9)发动机舱盖半开开关连接器(AP3)1535943转向盘部件图标(1)喇叭按钮(2)巡航控制杆连接器(K34)(3)转向盘UK3控制开关总成(4)巡航控制杆(K34)(5)S293 (UK3)(6)S297 (UK3)(7)转向盘接地(8)充气保护装置转向盘模块线圈J2(9)S295 (UK3)(10)转向盘左侧UK3控制开关总成1517025仪表板控制台图标(1)转向盘右侧UK3控制开关总成(2)仪表板组合仪表(IPC)(3)仪表板多功能开关(4)防盗发光二极管(LED)(5)环境光照传感器(6)危险警告灯开关(7)充气保护装置乘客安全气囊开/关指示器(8)充气保护装置仪表板模块(9)收音机(10)暖风、通风与空调控制模块(11)点烟器(12)巡航控制杆(K34)(13)充气安全保护装置转向盘模块(14)转向盘左侧UK3控制开关总成(15)前照灯开关(16)转向信号/多功能开关(17)光照传感器1535974B喇叭连接器端视图左侧喇叭连接器零件信息z 2路F Metri-Pack 150系列密封(灰色)针导线颜色电路编号功能A黑色1350接地B深绿色29B喇叭控制装置右侧喇叭连接器零件信息z 2路F Metri-Pack 150系列密封(灰色)针导线颜色电路编号功能A黑色1250接地B深绿色29A喇叭控制装置537107 537107诊断信息和程序诊断起点-喇叭配备防盗系统的汽车(UA6)应用汽车故障诊断码信息中的汽车诊断系统检查诊断系统检查提供以下信息：z识别控制系统运行的控制模块。
暖风、通风和空调系统规格紧固件紧固规格应用规格公制英制空调压缩机软管锁止附件至储能器螺栓16牛z米11磅力英尺空调压缩机软管锁止附件至压缩机螺母33牛z米24磅力英尺空调压缩机软管锁止附件至辅助（后）吸入管螺栓16牛z米11磅力英尺储能器箍带螺栓 5.5牛z米49磅力英寸空气分配器壳体盖 1.6牛z米14磅力英寸进气壳体螺钉 1.6牛z米14磅力英寸进气阀电动执行器螺钉 1.6牛z米14磅力英寸鼓风机马达电阻器/继电器螺钉 1.9牛z米16磅力英寸鼓风机马达螺钉20牛z米15磅力英尺中心空气分配管固定螺母10牛z米89磅力英寸压缩机装配螺栓50牛z米37磅力英尺压缩机轴螺母18牛z米13磅力英尺除霜器出口管道固定螺钉10牛z米89磅力英寸加热器空调系统模块螺栓至内乘客室20牛z米15磅力英尺加热器空调系统模块螺母至发动机室10牛z米89磅力英寸加热器空调系统模块上装配螺钉 1.6牛z米14磅力英寸加热器芯线路卡夹螺钉 1.6牛z米14磅力英寸加热器芯装配卡夹螺钉 1.6牛z米14磅力英寸加热器盖螺钉 1.6牛z米14磅力英寸加热器进口管装配螺母7牛z米62磅力英寸在锁止装配螺栓处的液体管路16牛z米12磅力英尺辅助加热器空调系统模块装配螺栓和螺母10牛z米89磅力英寸制冷剂管路托架螺母 3.3牛z米29磅力英寸储能器接头处的吸入管47牛z米35磅力英尺芯组装配螺栓处的吸气管路16牛z米12磅力英尺节温器旁通管螺栓至气缸盖25牛z米18磅力英尺节温器旁通管螺栓至水泵12牛z米106磅力英寸节温器旁通管螺母25牛z米18磅力英尺热膨胀阀螺栓5牛z米44磅力英寸热膨胀阀管路托架螺栓 1.6牛z米14磅力英寸温度阀电动执行器螺钉 1.6牛z米14磅力英寸模式执行器螺钉 1.6牛z米14磅力英寸进风门执行器螺钉 1.6牛z米14磅力英寸接头和管路紧固扭矩值应用规格公制英制空调系统压力传感器5牛z米44磅力英寸空调系统制冷剂维修阀11牛z米98磅力英寸压缩机泄压阀9牛z米80磅力英寸冷凝器接头处的液体管路27牛z米20磅力英尺量孔接头处的液体管路27牛z米20磅力英尺后接头处的液体管路27牛z米20磅力英尺系统容积参数应用规格公制英制空调系统R-134a加注容量 1.1千克 2.4英磅制冷剂油分布规格应用材料类型上海通用汽车件号空调系统空气和接头润滑油525 粘度矿物机油12301108或等效产品空调系统内部润滑油（包括压缩机）聚烷撑二醇（PAG）合成制冷剂润滑油12378526或等效产品诊断信息和程序泄漏测试制冷系统泄漏测试遇到如下情况之一时，对制冷系统进行制冷剂泄漏测试：z因系统指示制冷剂缺少时而怀疑泄漏。

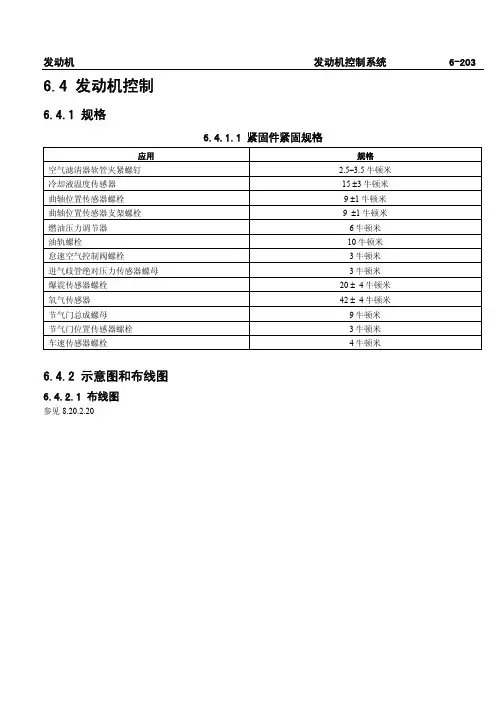

6.4 发动机控制6.4.1 规格6.4.1.1 紧固件紧固规格应用规格空气滤清器软管夹紧螺钉 2.5–3.5牛顿米冷却液温度传感器15 ±3牛顿米曲轴位置传感器螺栓9 ±1牛顿米曲轴位置传感器支架螺栓9 ±1牛顿米燃油压力调节器6牛顿米油轨螺栓10牛顿米怠速空气控制阀螺栓3牛顿米进气歧管绝对压力传感器螺母3牛顿米爆震传感器螺栓20 ± 4牛顿米氧气传感器42 ± 4牛顿米节气门总成螺母9牛顿米节气门位置传感器螺栓3牛顿米车速传感器螺栓4牛顿米6.4.2 示意图和布线图6.4.2.1 布线图参见8.20.2.206.4.2.2 Motronic M7.9.7系统示意图图标(1) 发动机警告灯MIL (2) ALDL 接头 (3) 燃油喷油器 (4) 燃油压力调节器 (5) 节气门体(6) 怠速空气控制阀IAC (7) 节气门位置传感器TPS (8) 进气温度传感器IAT (9) 未用(10) 进气歧管压力传感器MAP(11) 氧传感器(12) 冷却液温度传感器CTS (13) 空调开关(14) 未用 (15) 燃油泵(16) 燃油泵继电器 (17) 碳罐(18) 曲轴位置传感器CPS (19) 直接点火模块DIS (20) 电源(21) 爆震传感器KS (22) 组合仪表(23) 防盗模块IMMO6070016.4.3 部件定位图6.4.3.1 发动机控制系统室在发动机上的位置图标(1)节气门位置传感器(2)怠速空气控制阀(3)节气门体(4)曲轴位置传感器(5) DIS点火模块6.4.3.2 发动机控制系统室在发动机室内的位置图标(1)未用(2)怠速空气控制阀(3)节气门位置传感器(4)节气门体(5)油轨总成(6)碳罐清吹阀(7)燃油喷油器(8)进气歧管绝对压力传感器(9) DIS模块(10)冷却液温度传感器(11)散热器风扇(12)氧气传感器(13)进气气温传感器(14)曲轴位置传感器6070046.4.3.3 怠速空气控制阀IAC图标(1)阀圆锥(2)衬垫法兰(3)后轴承(4)密封环(5)环状齿轮(6)接头6070146.4.3.4 压力调节器图标(1) 进气歧管真空连接 (2) 燃油油轨连接 (3)燃油出口6.4.3.5 发动机控制系统连接器端视图发动机控制模块ECM607054针功能针功能针功能针功能1氧传感器加热控制224364怠速电机 12点火线圈 22344电源65怠速电机 23点火线圈 接地2445电源66怠速电机 342546碳罐清吹阀67怠速电机 45点火线圈 12647喷油器 368风扇 26喷油器 427喷油器 14869空调压缩机继电器7喷油器 2284970油泵继电器8发动机转速2950风扇 171诊断数据 K 线9节气门3051接地72扭矩请求信号1031故障指示灯5273手动/自动信号11325V 电源 253接地74档位信号(TCU-ECM)12蓄电池335V 电源 15475空调请求信号13点火开关34曲轴位置传感器 B557614主继电器35传感器接地 3567715曲轴位置传感器 A36传感器接地 2577816节气门位置37进气压力58防盗控制信号7917传感器接地 13859车速传感器80接地18氧传感器39冷却液温度608119爆震传感器 A40进气温度61接地20爆震传感器 B4162214263电源进气温度传感器IAT节气门位置传感器怠速空气控制阀IAC607015匹配接头配件信息P/N:12162189针导线颜色功能1BLSW 信号ECM A32BLGN信号ECM A43GN信号ECM A24GNWS信号ECM A1氧传感器607032匹配接头配件信息P/N:12162189针导线颜色功能A BLSW 信号ECM A3B BLGN 信号ECM A4C GN 信号ECM A2D GNWS 信号ECM A1607010匹配接头配件信息P/N: 12162198针导线颜色功能A BRN/BLU 信号( ECM 40 )BBRN接地( ECM 17 )607011匹配接头配件信息P/N:10717473针导线颜色功能A SWWS ECM D8B BR ECM B2C BL ECM D5喷油器 - 燃油汽缸1607029匹配接头配件信息P/N:12162189针导线颜色功能1BLSW 信号ECM A32BLGN 信号ECM A4喷油器 - 燃油汽缸2607029匹配接头配件信息P/N:12162189针导线颜色功能1BLSW 信号ECM A32BLGN 信号ECM A4喷油器 - 燃油汽缸3607029匹配接头配件信息P/N:12162189针导线颜色功能1BLSW 信号ECM A32BLGN信号ECM A4喷油器 - 燃油汽缸4607029匹配接头配件信息P/N:12162189针导线颜色功能1BLSW 信号ECM A32BLGN 信号ECM A4进气歧管绝对压力传感器MAP607035匹配接头配件信息P/N:N/A针颜色功能1BR 信号ECM D152GN 信号(ECM A7)3SWWS 信号ECM D8碳罐清吹电磁阀607029匹配接头配件信息P/N:15326181针颜色功能1BL 接电IGN 2BRWS 信号(ECM C6)传感器-冷却液温度607042匹配接头配件信息P/N:N/A针导线颜色针1BR A 2BLB传感器-爆震传感器607052匹配接头配件信息P/N:N/A 针导线颜色针1BR A 2BLB车速传感器607045匹配接头配件信息P/N:12158455针导线颜色功能1BLRT ECM D102BR接地3SW 接电F19脉冲传感器—曲轴607038匹配接头配件信息P/N:15364318针导线颜色功能A BL 信号ECM B14BBR 信号(ECM A16)CBR接地6.4.4 诊断信息和程序6.4.4.1 诊断起始点运用动力系车载诊断OBD 系统检测开始系统故障诊断动力系车载诊断OBD 系统检测将提供以下信息•指令系统的控制模块的识别• 控制模块通过串行数据电路进行通信的能力• 所有存储的诊断故障代码DTC 及其状态的识别利用动力系车载诊断系统检查可以识别正确的系统诊断程序和该程序的位置6.4.4.2 动力系车载诊断车载诊断系统检查电路图说明动力系车载诊断OBD 系统检测必须是所有驱动性投诉诊断的起始点开始这个程序前应该进行目测和体测以确定动力系统控制模块和发动机接地是否清理和紧固动力系车载诊断OBD 系统检测是识别由电子发动机控制系统故障引起的问题的有效方法故障指示灯操作故障指示灯MIL 位于仪表板CHECK ENGINE检测发动机或SERVICE ENGINE SOON 立即维修发动机的位置处故障指示灯MIL 执行下列功能• 通知驾驶员发生故障车辆应尽快去维修• 系统检测时故障指示灯会在点火开关转至ON开位置但发动机不运转的情况下启亮发动机起动后故障指示灯关闭如果故障指示灯仍然启亮那么自我诊断系统检测到故障如果故障消除故障指示灯会在大多数情况下关闭但诊断故障代码仍将被储存• 若故障指示灯MIL 启亮而后发动机失速只要点火开关接通故障指示灯MIL 仍保持启亮• 若故障指示灯MIL 不亮且发动机失速在点火起动开关从关闭切换到接通前故障指示灯将不启亮出现如下状况时首先执行动力系车载诊断系统检查•点火开关在运行RUN 位置时故障指示灯MIL 不启亮• 发动机运行时故障指示灯MIL 保持启亮•怀疑驾驶性能有故障时诊断帮助间断性故障可能由以下原因引起•接触不良• 导线绝缘擦穿• 绝缘套中导线折断检查是否接触不良或线束损坏检查动力系统控制模块线束和接头是否出现下列情况• 匹配接合不良•锁片断裂• 端子变形或损坏• 端子与导线接触不良•线束损坏测试说明如下号码是指故障诊断表中步骤号1. 故障指示灯应该在钥匙转至ON 开位置但发动机不运转的情况下稳定启亮如果不启亮那么应参见故障指示灯以清除故障2. 这项测试确保动力系统控制模块可以将2级串行数据传输给数据连接插头DLC 以及2级数据电路没有开路或短路如果碰到问题或怀疑故障诊断仪有故障则在另外的汽车上使用故障诊断仪以检验工作情况如果存在数据连接插头故障那么应使用数据连接插头故障诊断表以便进行诊断5. 欲了解本车应用支持的诊断故障代码完整列表参见诊断故障代码列表如果有多样诊断故障代码被存储那么按照以下优先权诊断每个诊断故障代码•动力系统控制模块错误诊断故障代码• 系统电压诊断故障代码• 部件水平诊断故障代码开关传感器范围/性能传感器高电压传感器电压输出驱动器模块等• 系统水平诊断故障代码怠速控制系统加热氧传感器反应6. 未介于典型范围内的故障诊断仪参数有助于查找发生故障的部位动力系车载诊断OBD 系统检查步骤操作数值是否1. 重要注意事项• 在继续诊断前检查相应的维修通讯• 在执行该诊断表中步骤时切勿关闭点火开关• 若没有驾驶性能状况存在不得执行该测试• 除非特别说明切勿清除任何诊断故障码1. 发动机关闭情况下打开点火装置2. 观察故障指示灯故障指示灯是否点亮至步骤2检查故障指示灯MIL 有故障不能工作2. 1. 断开点火起动开关2. 安装故障诊断仪3. 发动机熄火时接通点火装置4. 用故障诊断仪显示发动机控制模块数据故障诊断仪是否显示发动机控制模块数据至步骤3检查数据链接接头3. 起动发动机发动机是否起动至步骤4检查发动机不能起动4.发动机是否起动并继续运行至步骤5检查发动机起动但不运行5.重要注意事项• 如果故障诊断仪指示所有诊断故障代码设置记录下冻结故障状态/故障记录• 使用故障诊断仪以便显示诊断故障代码DTC故障诊断仪是否指示已经设置任何诊断故障代码至相应的诊断故障代码表至步骤66. 使用故障诊断仪将发动机控制模块数据与故障诊断仪数据列表进行比较故障诊断仪是否指示发动机控制模块值等于或在典型范围内系统正常至症状6.4.4.3 故障诊断仪数据列表故障诊断仪数据列表包含所有故障诊断仪上的发动机相关参数该列表依字母顺序排列特定的参数了能会在任意数据列表中出现在某些情况下会多次出现或是在多个数据表中出现以便将相关的参数组合在一起仅在完成如下事项后使用故障诊断仪数据列表• 完成动力系车载诊断系统检查• 没有诊断故障码DTC • 车载诊断功能正常从正常运转的发动机上取得的故障诊断仪值可以用于与你所诊断的发动机进行对比故障诊断仪列表所显示的值表示是正常运转发动机的值重要注意事项显示错误数据的故障诊断仪不能使用故障诊断仪的故障应向制造厂家汇报使用有故障的故障诊断仪会导致误诊和不必要的零件更换只有以下列出的参数才是本维修手册用于诊断的参考参数如果数值在以下描述的典型范围内那么参考症状以便进行故障诊断专栏标注的数据列表表示参数在故障诊断仪上的位置参见故障诊断仪操作手册以便获得数据列表的实际位置以下是对所列每个术语的说明发动机数据Engine Data 1发动机数据列表故障诊断仪数据列表故障诊断仪参数数据表所显示的单位典型数据值发动机怠速/散热管发热/节气门关闭/P 或N 档/闭环/附件关闭/刹车松开发动机转速发动机数据转/分0-6350发动机设定怠速发动机数据转/分92020怠速马达位置发动机数据计数0-220发动机冷却液温度传感器发动机数据度-35-135发动机冷却液温度传感器发动机数据伏0-5进气温度传感器发动机数据度-33-126进气温度传感器发动机数据伏0-5环境温度发动机数据度-40-60发动机负载发动机数据%0-100%节气门位置传感器发动机数据伏0.5-4.5节气门位置开度发动机数据%0-80节气门怠速位置发动机数据Y/N 节气门全开位置发动机数据Y/N 进气歧管绝对压力传感器发动机数据千帕15-120进气歧管绝对压力传感器发动机数据伏0.195-4.883喷油器1脉冲宽度发动机数据毫秒0-16加热氧传感器1电压发动机数据毫伏0-1000加热氧传感器1的加热器状态发动机数据ON/OFF 浓/稀状态发动机数据浓/稀短期燃油修正值发动机数据%长期燃油修正值发动机数据%故障诊断仪数据列表续故障诊断仪参数数据表所显示的单位典型数据值碳罐吹洗电磁阀占空比发动机数据%0-100动力加浓发动机数据启动/未启动未启动减速减油模式发动机数据启动/未启动未启动点火发动机数据度-12-60爆震传感器电压发动机数据毫伏0-1001缸爆震延迟发动机数据度0-62缸爆震延迟发动机数据度0-63缸爆震延迟发动机数据度0-64缸爆震延迟发动机数据度0-6电瓶电压发动机数据伏0-6扭矩请求发动机数据%0-80扭矩供给发动机数据%0-80燃油泵继电器状态发动机数据ON/OFFA/C请求信号发动机数据ON/OFFA/C继电器状态发动机数据ON/OFF风扇1状态发动机数据ON/OFF风扇2状态发动机数据ON/OFF起动马达开关发动机数据ON/OFF车速传感器发动机数据千米/小时0-250TCC电磁阀状态发动机数据ON/OFF MIL状态发动机数据ON/OFF/blinking DTC S编码发动机数据6.4.4.4 故障诊断仪数据定义发动机故障诊断仪数据定义包含在故障诊断仪上可用的所有发动机相关参数的简要说明发动机转速故障诊断仪显示02400转/秒发动机转速由发动机控制模块通过曲轴位置传感器输入计算而得在怠速时应与相应的目标怠速值一致发动机设定怠速故障诊断仪显示03000转/分表示发动机控制模块指令的怠速转速发动机控制模块基于发动机冷却液温度温度补偿各种发动机负载以便将发动机保持在理想的怠速转速怠速马达位置故障诊断仪显示0255计数值它显示计数中怠速空气控制IAC 枢轴的指令位置计数大表示指令通过怠速空气通道的空气量增加怠速空气控制位置应能非常快速地随发动机负载改变以保持理想的怠速转速发动机冷却液温度传感器故障诊断仪显示-40151――发动机冷却液温度ECT 传感器安装在冷却液流内动力系统控制模块向发动机冷却液温度ECT 传感器电路提供5伏电压该传感器是一个热敏电阻其内部电阻可随温度变化当传感器处于冷态时内部电阻大动力系统控制模块检测到高电压信号并将其译码为发动机冷态当传感器加热后内部电阻减小电压信号降低动力系统控制模块将较低电压解释为发动机已为热态进气温度传感器故障诊断仪显示-40151动力系统控制模块将进气温度IAT 传感器的电阻转变为度数动力系统控制模块运用进气温度传感器根据进气密度调整燃油传输和点火正时进气温度也与起动时的ECT 进行比较以识别加热氧传感器加热器和蒸发排放诊断的冷起动环境温度故障诊断仪显示-40151它表示汽车起动时的进气温度IAT 通过用加热氧传感器诊断来确定上次起动是否为冷起动发动机负载故障诊断仪0100%发动机负载是由发动机控制模块通过发动机转速和MAP 传感器读数计算的发动机负载必须随转速和气流的增加而增加节气门位置传感器故障诊断仪显示05伏特电压由节气门位置信号电路上的系统控制模块监控节气门位置开度故障诊断仪显示0100%节气门位置开度由动力系统控制模块通过节气门位置传感器电压计算得到节气门位置开度在怠速时显示0%以及在节气门全开WOT 时显示80%节气门怠速位置故障诊断仪显示节气门是否在怠速位置节气门全开位置故障诊断仪显示节气门是否在全开位置进气歧管绝对压力传感器故障诊断仪显示15-120千帕进气歧管绝对压力MAP 传感器从发动机负载速度变化中测量到进气歧管压力的变化当进气歧管压力增加时进气真空度的降低导致歧管绝对压力传感器电压和千帕读数升高喷油器1脉冲宽度故障诊断仪显示0-16毫秒表示在发动机每个循环中动力系统控制模块指令每个喷油器接通的次数喷油器脉宽越大喷入的燃油越多喷油器脉冲宽度PWM 应随发动机负载增加而增加加热氧传感器1电压故障诊断仪显示0-1000毫伏它表示燃油控制排气氧传感器输出电压在闭路操作时应在0毫伏稀废气与1000毫伏浓废气间稳定波动加热氧传感器的加热器状态故障诊断仪显示开/关――它表示加热氧传感器/加热器的状态浓/稀状态故障诊断仪显示混合气浓/稀状态短期燃油修正值故障诊断仪显示-1515%――短期燃油调节表示通过动力系统控制模块响应燃油控制氧气传感器在450毫伏极限上下所消耗时间量以便对燃油传输的短期校正如果氧气传感器电压主要保持低于450毫伏则表示较稀的空气燃油混合气短期燃油将增加到大于0%的正数范围动力系统控制模块将添加燃油如果氧气传感器电压主要保持在极限之上短期燃油调节将减小到低于0%的负数范围而动力系统控制模块将降低燃油传输以补偿显示的浓度条件在诸如过长的怠速时间和过高的环境温度条件下碳罐清洗可能会引起正常操作时短期燃油调节出现负读数动力系统控制模块最大控制长期燃油调节认可范围在-10%到+10%之间处于或接近最大认可值的燃油调节值表示过浓或过稀的系统长期燃油修正值故障诊断仪显示-10(10)%――长期LT燃油调节由短期ST燃油调节值得到并表示燃油传输的长期校正0%的值表示燃油传输不需要补偿以保持动力系统控制模块指令的空/燃比远低于0%的负值表示燃油系统过浓以及燃油传输减小喷油器脉冲宽度减小远高于0%的正值表示燃油系统过稀以及动力系统控制模块通过添加燃油进行补偿喷油器脉冲宽度增加因为长期燃油调节趋于遵循短期燃油调节由于怠速时碳罐清洗而引起的负数范围内的值应认为是不正常的动力系统控制模块最大控制长期燃油调节认可范围在-10(10)%之间处于或接近最大认可值的燃油调节值表示过浓或过稀的系统炭罐吹洗电磁阀占空比故障诊断仪显示0-100%――它表示蒸发排放清除阀的动力系统控制模块指令脉冲宽度调制负载周期显示0%表示没有清洗100%表示完全清洗动力加浓故障诊断仪显示启用或未启用――显示ACTIVE启用表示动力系统控制模块已检测到适合于动力增强操作模式的条件当节气门位置增加较大以及负载被检测到时动力系统控制模块通过进入开环和增加喷油器脉冲宽度以便增加燃油传输量以防止在加速过程中可能产生的降速减速减油模式故障诊断仪显示启用或未启用――如果动力系统控制模块检测到的状态与减速燃油模式中操作相适合则显示启用当汽车行驶速度超过40公里每小时25英里/小时时节气门位置突然减小动力系统控制模块将指令减速燃油模式在减速燃油模式时动力系统控制模块ECM将进入开环以及减小喷油器脉冲宽度以便减少燃油传输量点火故障诊断仪显示-12-60度――显示由动力系统控制模块在IC电路上指令的点火正时负值表示上止点之前BTDC或点火提前的角度正值表示上止点后ATDC或点火延迟的角度爆震传感器电压故障诊断仪显示0-100毫伏――它表示发动机控制模块接受的爆震传感器信号电压1-4缸爆震延迟故障诊断仪显示0-6度――它表示发动机控制模块为响应爆震传感器信号推迟点火度数电瓶电压故障诊断仪显示8-16伏――它表示发动机控制模块在点火供电时所测量的系统电压扭矩请求故障诊断仪显示0-80%――它表示自动变速箱向发发动机控制模块的扭矩请求百分比扭矩供给故障诊断仪显示0-80%――它表示发动机控制模块向自动变速箱传送的扭矩百分比燃油泵继电器状态故障诊断仪显示ON 开或OFF 关――表示燃油泵继电器控制电路的动力系统控制模块指令状态A/C 请求信号扫描显示是或不是――表示来自空调系统控制的空调请求输入电路的状态动力系统控制模块用空调A/C请求信号来决定是否请求空调A/C压缩机操作A/C 继电器状态故障诊断仪显示ON 开或OFF 关――表示空调压缩机离合器继电器驱动器电路的动力系统控制模块指令状态空调压缩机器离合器在被指令的空调Commanded A/C显示ON 开时啮合风扇1状态故障诊断仪显示开或关――表示风扇1受发动机控制模块的指令状态风扇2状态故障诊断仪显示开或关――表示风扇2受发动机控制模块的指令状态起动马达开关故障诊断仪显示起动马达开关的状态车速传感器故障诊断仪显示0-255公里每小时0-155英里/小时车速传感器信号转换为英里/小时和公里/小时以进行显示TCC 电磁阀状态故障诊断仪开或关――表示TCC电磁阀所处开或关的状态MIL 状态故障诊断仪显示开或关――表示发动机控制模块指令MIL的开或关状态或闪烁状态DTC(S)编码表示DTC S的编码6.4.4.5 诊断故障码(DTC)类型定义类型 301设置诊断故障码时采取的行动z 对应的故障码以及相关的故障信息进入故障码存储器中z 在诊断测试报错的第一个驾驶循环中故障即被ECM 确认ECM启亮故障指示灯(MIL)2清除故障指示灯/故障码的条件z在诊断测试通过且无故障的第三次连续驾驶循环中故障指示灯将被关闭z在20个连续无故障预热循环后故障码即被清除类型 311设置诊断故障码时采取的行动z 对应的故障码以及相关的故障信息进入故障码存储器中z 在诊断测试报错的第一个驾驶循环中故障即被ECM 确认ECM不启亮故障指示灯(MIL)2清除故障指示灯/故障码的条件z在20个连续无故障预热循环后故障码即被清除类型 321设置诊断故障码时采取的行动z 对应的故障码以及相关的故障信息进入故障码存储器中z 在诊断测试报错的第二次连续驾驶循环中故障即被ECM 确认ECM启亮故障指示灯(MIL)2清除故障指示灯/故障码的条件z在诊断测试通过且无故障的第三次连续驾驶循环中故障指示灯将被关闭z在20个连续无故障预热循环后故障码即被清除类型 331设置诊断故障码时采取的行动z 对应的故障码以及相关的故障信息进入故障码存储器中z 在诊断测试报错的第二次连续驾驶循环中故障即被ECM 确认ECM 不启亮故障指示灯(MIL)2清除故障指示灯/故障码的条件z在20个连续无故障预热循环后故障码即被清除类型 361设置诊断故障码时采取的行动z 对应的故障码以及相关的故障信息进入故障码存储器中z在诊断测试报错的2秒后故障即被ECM 确认ECM启亮故障指示灯(MIL)2清除故障指示灯/故障码的条件z在诊断测试通过且无故障的第三次连续驾驶循环中故障指示灯将被关闭z在20个连续无故障预热循环后故障码即被清除类型 371设置诊断故障码时采取的行动z 对应的故障码以及相关的故障信息进入故障码存储器中z在诊断测试报错的200毫秒后故障即被ECM 确认ECM启亮故障指示灯(MIL)2清除故障指示灯/故障码的条件z 在诊断测试通过且无故障无时间延迟故障指示灯即被关闭z 在诊断测试通过且无故障无时间延迟故障码即被清除类型 391设置诊断故障码时采取的行动z 对应的故障码以及相关的故障信息进入故障码存储器中z在诊断测试报错的200毫秒后故障即被ECM 确 认ECM 使故障指示灯(MIL) 以2Hz±10%的频率闪烁2清除故障指示灯/故障码的条件z 在诊断测试通过且无故障无时间延迟故障指示灯即被关闭z在20个连续无故障预热循环后故障码即被清除。
后排座椅控制模块-X4（3.6F&2.8L ）后排座椅控制模块-X3（3.6F ）（续）左后座椅坐垫加热元件（2.8L ）左后座椅坐垫加热元件(2.8T&3.6T ）右后座椅坐垫加热元件（2.8L ）左后座椅坐垫加热元件(2.8T&3.6T ）（续）右后座椅坐垫加热元件（2.8T&3.6T ）后排加热座椅控制开关(2.8T&3.6T ）后排加热座椅控制开关(2.8T&3.6T ）（续）左后座椅开关总成(3.6F&2.8L)右后座椅开关总成(3.6F&2.8L)后排座椅开关总成(3.6F&2.8L&3.6T&2.8T)左后座椅前后调节电机（3.6F&2.8L ）右后座椅前后调节电机（2.8L&3.6F ）左后座椅上下调节电机（2.8L&3.6F ）右后座椅上下调节电机（2.8L&3.6F ）左后座椅靠垫加热元件（2.8L&3.6F ）右后座椅靠垫加热元件（2.8L&3.6F ）左后座椅坐垫加热元件(3.6F)右后座椅坐垫加热元件(3.6F)左后座椅靠背充气按摩元件(3.6F)右后座椅靠背充气按摩元件(3.6F)左后座椅靠背充气按摩元件(3.6F)（续）右后座椅靠背充气按摩元件(3.6F)（续）8.15.4诊断信息和程序8.15.4.1诊断起点 - 座椅查阅“10.1.1.2诊断系统检查 - 车辆”，开始系统诊断。
“诊断系统检查”将提供以下信息：z向系统发出指令的控制模块的识别。
z控制模块通过串行数据电路进行通信的能力。
z存储的故障诊断码 (DTC) 及其状态的识别。
使用“诊断系统检查”，可确定正确的系统诊断程序及其所在的位置。
8.15.4.2座椅位置记忆模块故障诊断仪数据列表参数运行条件预期值定义点火开关置于ON位置,发动机关闭,且车辆静止Diagnostic Data List 1(诊断数据列表1)System Power Mode(系统电源模式)Run(运行)显示点火开关的状态:Off(关闭),Acessory(附件),Run(运行),Crank(发动)Backup System Power Mod(备用系统电源)Disable（未用）Vehicle Speed （车速）0 公里显示当前车速Vehicle Speed Status（车速）Valid（有效）Transmission Estimated GearStatus（变速器档位状态）Valid（有效）Remote Control Fob Number（远程控制钥匙号）No Fob（未使用）Remote Control Fob #1(远程控制钥匙1）Remote Control Fob #2（远程控制钥匙2）Remote Control Fob #3（远程控制钥匙3）Remote Control Fob #4（远程控制钥匙4）Remote Control Fob #5（远程控制钥匙5）显示当前启动车辆的是使用哪一把远程控制钥匙Horizontal Switch(水平调节)Inactive/Forward/Back(未启动/向前/ 向后)显示座椅调节开关上的水平调节开关的状态Front Vertical Switch（前部垂直调节开关）Inactive/Up/Down（未启动/ 向上/ 向下）显示座椅调节开关上的前部提升开关的状态Rear Vertical Switch（后部垂直调节开关）Inactive/Up/Down（未启动/ 向上/ 向下）显示座椅调节开关上的后部提升开关的状态。
