磁现象作图题训练

2024年中考物理二轮复习重难点亮点专题精练—磁学必考的作图问题1.（2023新疆）请在图中标出静止的小磁针的N极。

【答案】如图所示。

【解析】由右手螺旋定则可知通电螺线管的左侧为N极，右侧为S极。

又因为异名磁极相互吸引，故小磁针的右端为N极。

如图所示。

2.（2023甘肃兰州）如图所示，小磁针左侧为通电螺线管，右侧为条形磁体，请根据小磁针的N极指向，标出条形磁体的磁极，并用箭头标出磁感线的方向和螺线管中的电流方向。

【答案】【解析】由同名磁极相排斥，异名磁极相吸引得，条形磁体的左端为N极；螺线管的右端为S极，左端为N极；磁感线方向从N极指向S极；由右手螺旋定则得，螺线管的电流中右端进入，左端流出，如图所示。

3.（2023湖北天门）磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。

如图，水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图（图中画出了一条磁惑线）。

已知A左端为N极，请在括号内标出电源左端的极性（“+”或“-”）B右端的磁极（“N”或“S”），并标出图中磁感线的方向。

【答案】【解析】螺线管的右侧为N极，根据安培定则可知，电流从螺线管的右端流入，左端流出，故电源右端为正极；磁感线是从磁体的N极出来回到磁体的S极的，故永磁体B的左端为S极，右端为N 极。

4.（2023湖北随州）五一假期小聪和父母到随州大洪山旅游，茂密的森林里丰富的物种深深地吸引着他们，可走着走着迷路了。

小聪镇定地找出电池和导线在一根短木棒上密密匝匝地绕制成通电螺线管，又找来一个塑料圆盘用几根细线悬吊起来，然后将螺线管放在这个可以自由水平转动的圆盘上。

小聪依靠这个自制装置的引导成功地走出了森林。

如图是小聪的自制指南针，图中规定了通电螺线管的N极，请用笔画线代替导线画出绕线（画3匝示意即可）并在螺线管周图画出一条磁感线。

【答案】如图所示【解析】自制指南针静止时，右端为N极，下左端为S极，根据右手定则，伸出右手，使右手大拇指指向通电螺线管的N极（右端），则四指曲所指的方向为电流的方向。

1.如图所示,小磁针静止,请在图中标出通电螺线管的N 极和电源的正极。

2.如图所示,把螺线管沿着东西方向水平悬挂起来,然后给导线通电,要使螺线管转动后,静止时A 端指南,请标出导线中的电流方向。

3.根据左下图中通电螺线管的南北极，标出小磁针的N 极和电源的“＋”极。

4.如下图丙，根据通电螺线管的极性画出螺线管中电流的方向，并用箭头标出。

5.如图所示，请用笔画线代替导线将实物图补充完整．要求：①小磁针的指向满足如图所示方向； ②滑动变阻器的滑片向右端移动后，通电螺线管的磁性减弱； ③原有导线不得更改．6.给螺线管通电后，小磁针静止时N 极指向如图所示，请在虚线框内用箭头标出电流的方向．7.请根据小磁针的N 极和S 极，在图中标出通电螺线管的N 极和磁感线的方向．8.据图中通电螺线管的N 极，标出磁感线方向、小磁针的N 极，并在括号内标出电源的正、负极．9.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。

其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小。

白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。

傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作。

请用笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉)10.如上右图所示，根据通电线圈的扭转方向在图中画出左边螺线管的绕线方向并标出两个螺线管的N、S极和电源的正负极。

11.如图所示，小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极．12.用箭头标出图1中磁感线的方向．13.如图丙所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极。

14.在如图所示的电路中，根据螺线管内部小磁针静止时的指向标出通电螺线管的N 极和电源正极．15.图中标出开关S闭合后通电螺丝管的“N”极．16.根据图中通电螺线管的N、S极，在括号内标出电源的“+”极和“-”极．。

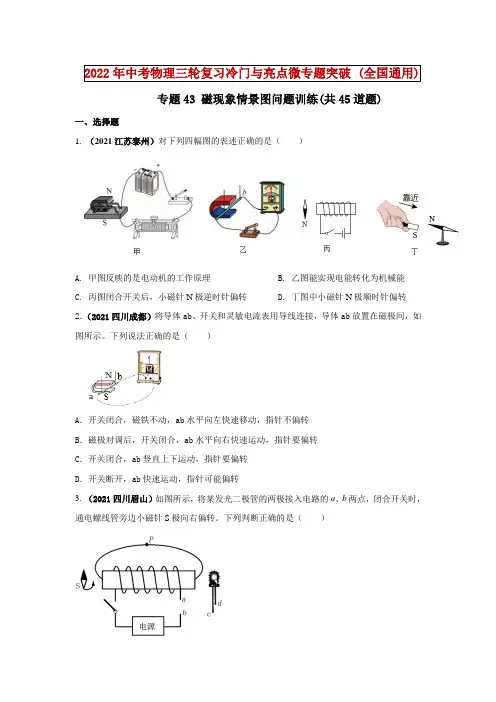

2022年中考物理三轮复习冷门与亮点微专题突破 (全国通用)专题43 磁现象情景图问题训练(共45道题)一、选择题1. （2021江苏泰州）对下列四幅图的表述正确的是（）A. 甲图反映的是电动机的工作原理B. 乙图能实现电能转化为机械能C. 丙图闭合开关后，小磁针N极逆时针偏转D. 丁图中小磁针N极顺时针偏转2．（2021四川成都）将导体ab、开关和灵敏电流表用导线连接，导体ab放置在磁极间，如图所示。

下列说法正确的是（）A．开关闭合，磁铁不动，ab水平向左快速移动，指针不偏转B．磁极对调后，开关闭合，ab水平向右快速运动，指针要偏转C．开关闭合，ab竖直上下运动，指针要偏转D．开关断开，ab快速运动，指针可能偏转3. （2021四川眉山）如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。

下列判断正确的是（）A. 通电螺线管右端为N极B. 电源左端为正极，右端为负极C. 发光二极管c极接b点，d极接a点D. 图中P处磁感线的方向从螺线管右端到左端4. （2021四川泸州）如图所示是研究电与磁关系的示意图，ab为一根电阻不可忽略且能自由移动的导体棒，其中单刀双掷开关S的c、d两点为触点，则下列说法正确的是（）A. 当单刀双掷开关S的触片P置于c点，该装置相当于电动机的工作原理B. 当单刀双掷开关S的触片P置于d点，该装置相当于电动机的工作原理C. 撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于c点，该装置可验证奥斯特实验D. 撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于d点，该装置可验证奥斯特实验5．（2021湖南湘潭）如图所示，一种环保型手电筒，筒内有一个能滑动的圆柱形磁铁，外圈套着一个线圈。

只要将手电筒沿图中箭头方向来回摇动，手电筒的小灯就能发光。

下列与此手电筒工作原理相同的是（）A．电动机B．电热水壶C．发电机D．扬声器6. （2021江苏南京）图中与磁现象有关的四个实验，其对应的判断正确的是（）A. 甲图说明磁体周围不同点的磁场方向都不同B. 乙图是电磁感应现象C. 丙图说明电流具有磁效应D. 丁图说明磁场对电流有力的作用7．（2021北京）在探究通电螺线管的磁场特点时，通电螺线管在某状态下的两个实验现象如图所示，其中小磁针（黑色一端为N极）静止时的指向情况如图甲所示。

磁学作图专题训练（50题）1、如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“−”极，并标出通过通电螺线管外A点的磁感线的方向。

2、如图所示，当闭合开关S时，位于螺线管右侧的小磁针逆时针旋转90°，请在图中标出通电螺线管的N、S极和电源的“+”“−”极。

3、如图所示，闭合开关后，图中小磁针的指向不发生改变，根据图中小磁针的指向，画出闭合开关后，通电螺线管磁感线的方向，并标出电源的正极。

4、请你在图中标出电源的“+”、“−”极和小磁针的N极。

5、如图所示，请根据小磁针静止时N极的指向，标出磁感线的方向、电源的正负极。

6、如图所示，电磁铁的极性已经标出，请按要求作图。

①在括号内用“+”或“−”标出电源的极性，②标出磁感线的方向。

7、如图所示，闭合开关后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的“+”“—”极。

8、闭合开关S，电磁铁、条形磁体和小磁针静止时的位置情况如图所示，请标出：（1）磁感线的方向。

（2）电源右端的极性（用“+”或“-”表示）。

（3）条形磁体左端的极性（用“N”或“S”表示)。

9、用箭头标出如图中通电螺线管在A点产生的磁场方向和螺线管电流方向。

10、在如图所示中，用箭头标出通电螺线管的电流方向，并标出小磁针的N极。

11、标出图中闭合开关后通电螺线管的N极。

12、如图，一小磁针放在通电螺线管周围，静止时N极指向如图，请用箭头标出磁感线的方向并用“+”、“−”符号在括号內标出电源正、负极。

13、如图所示，根据小磁针静止时N极的指向，在图中标出通电螺线管的N、S极，画出通电螺线管的绕法并画出通电螺线管通过小磁针的磁感线。

14、如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的+、−极。

15、根据小磁针静止时N极的指向，在图中标出电源“+”极并用箭头表示磁感线的方向。

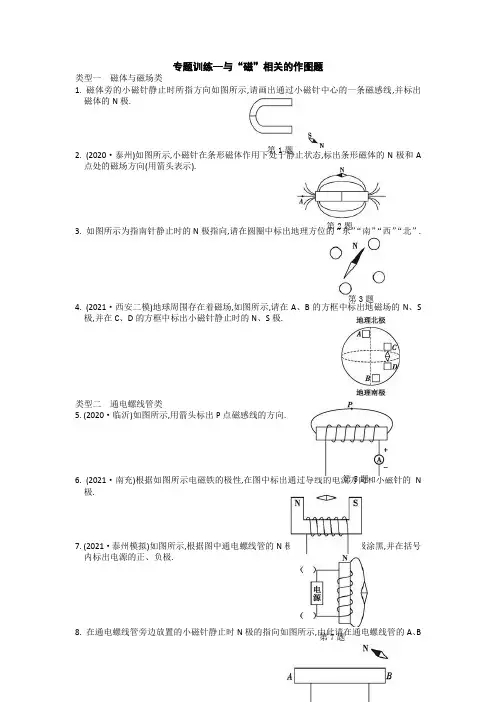

专题训练--与“磁”相关的作图题类型一 磁体与磁场类1. 磁体旁的小磁针静止时所指方向如图所示,请画出通过小磁针中心的一条磁感线,并标出磁体的N 极.2. (2020·泰州)如图所示,小磁针在条形磁体作用下处于静止状态,标出条形磁体的N 极和A 点处的磁场方向(用箭头表示).3. 如图所示为指南针静止时的N 极指向,请在圆圈中标出地理方位的“东”“南”“西”“北”.4. (2021·西安二模)地球周围存在着磁场,如图所示,请在A 、B 的方框中标出地磁场的N 、S 极,并在C 、D 的方框中标出小磁针静止时的N 、S 极.类型二 通电螺线管类 5. (2020·临沂)如图所示,用箭头标出P 点磁感线的方向.6. (2021·南充)根据如图所示电磁铁的极性,在图中标出通过导线的电流方向和小磁针的N 极.7. (2021·泰州模拟)如图所示,根据图中通电螺线管的N 极,请把小磁针的N 极涂黑,并在括号内标出电源的正、负极.8. 在通电螺线管旁边放置的小磁针静止时N 极的指向如图所示,由此请在通电螺线管的A 、B 第1题 第2题 第3题 第4题 第5题 第6题第7题端标出N 、S 极,并画出螺线管上的绕线.类型三 电磁铁、电磁继电器类9. 如图所示,在电磁铁上方用弹簧挂着一个条形磁体,开关闭合后,滑片P 向右滑动时弹簧缩短.请标出电磁铁上端的极性、磁感线的方向及电源正、负极.10. (2020·哈尔滨道里区模拟)将如图所示的电磁铁连入你设计的电路中(在虚线框内完成).要求:闭合开关,电路能使滑片向左移时磁性增强且能使小磁针静止时如图所示.11. 温度自动报警器的工作原理如图所示,在水银温度计的上方封入一段金属丝,当温度达到金属丝下端所指示的温度时,红色报警灯亮,平时绿灯亮.请根据以上要求,用笔画线代替导线,完成工作电路部分的连接.12. 将汽车钥匙插入仪表板上的钥匙孔,转动钥匙相当于闭合开关,汽车启动.请在图中连接好控制汽车启动的电路图.类型四 磁场对电流作用类 13. 如图甲所示为探究通电导线在磁场中受力作用的实验装置剖面图.圆圈代表垂直磁感线放置的导体,“ ”表示电流垂直纸面向外流出,“ ”表示电流垂直纸面向里流进.图甲中标出导体此时的受力方向,请根据通电导线在磁场中受力作用的特点.(1) 在图乙中作出通电导线的受力方向.(2) 在图丙中标出上、下两磁体的磁极.第9题 第10题 第11题 第12题第13题· ×类型五电磁感应类14. 如图所示,a表示垂直于纸面的一根导线,它是闭合电路的一部分,当导线以图甲所示方向运动时,电路中可产生感应电流.若想改变电路中感应电流的方向,你有什么方法？请在图乙中画出来,并标出磁体的N、S极位置.第14题。

用小微专题精准练助力2023中考物理四点问题大突破（二轮复习通用）第三部分中考重点命题题型专题篇磁学做图重点问题1.（2022云南）如图所示，请根据两条形磁体磁感线分布情况，在括号中标出磁体的N极和S极。

【答案】【解析】根据磁感线方向的规定，磁体外部的磁感线是从N极出发，回到S极，故左端为N极，右端为S极，如图所示。

2.（2022广西桂林）如图所示，小磁针在条形磁铁的作用下处于静止状态，请标出小磁针的N极和条形磁铁磁感线的方向。

【答案】如图所示。

【解析】磁铁外部磁感线从磁铁的N极出发，回到S极，根据磁极间相互作用规律，同名磁极相互排斥，异名磁极相互吸引，小磁针左端为N极。

3.（2022江苏常州）条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线A点处的磁场方向；②小磁针的N极。

【答案】【解析】在磁体外部，磁感线是从N极出发回到S极，故条形磁铁的磁感线由左侧指向右侧，A点处磁场方向指向S极；小磁针处于静止状态，根据同名磁极相互排斥、异名磁极相互吸引的原理，小磁针的左端为S极，右端为N极，如图所示。

4.（2022山东烟台）如图所示为两个磁极间的磁感线分布图，小磁针静止在A点。

请在图中标出磁极的名称以及小磁针的N极。

【答案】如图所示。

【解析】小磁针静止时N极的指向为A点磁场的方向，所以小磁针右端是小磁针的N极；根据磁极间的相互作用规律可知，同名磁极相互排斥，异名磁极相互吸引，所以图中左侧为N极，右侧为S 极，如图所示。

5.（2022四川内江）如图是两个磁极靠近时磁感线的分布情况，根据图中标示的N极，在括号内标出磁极（N或S）；并标出图中静止小磁针的N极；再在a点用箭头标出磁感线方向。

【答案】如图所示【解析】由图可知，磁极的左端为N极，根据异名磁极相互吸引，同名磁极相互排斥，则另一个磁极的右端为S极，且小磁针的右端为N极，因为在磁体外部磁感线总是从磁体的N极出来回到S极，所以磁感线的方向为从N极指向S极，如图所示。

1.标出图中磁感线的方向或磁铁的N 、S极2.根据图中小磁针的指向标出电源的“＋”、“-”极和通电螺线管的N 、S 极.3.开关闭合后磁感线的形状如图41所示，请在图中标出磁铁A 的磁极和磁感线的方向.4.如图所示，套在光滑玻璃管上的两个轻质螺线管、B 通电后互相排斥，试画出螺线管的绕线方向.5.在图中标出磁感线的方向和小磁针的N 极．6.将图中的电磁铁连入你设计的电路中（在方框内完成），要求：（1）电路能改变电磁铁磁性的强弱； （2）使小磁针静止时如图．7.如下右图，根据图中通电螺旋管的N 极，请标出磁感线的方向和小磁针的N 极，并在括号内标出电源的正、负极。

8.图中的两个通电螺线管相互排斥,在图中补全与此事实相符的电路图.9.请根据图中磁感线方向，标出通电螺线管和小磁针的N 、S 极。

10.根据通电螺线管旁的小磁针的N 、S 极指向，在图中标出通电螺线管的N 、S 极和电源的正、负极．11.根据图中小磁针静止时的指向，在图中标出通电螺线管的N 极及电源的正、负极．12.通电螺线管周围的磁感线分布及方向如图所示，请标出它的N 、S 极及电源正负极。

13.图所示，磁体N 极与通电螺线管A 端相吸引，标出通电螺线管的电流方向。

14.现代战争中有一种新型电磁炮，它是利用电磁技术制成的一 种先进武器，具有速度快、命中率高等特点，如图所示，通电导体ab 在磁场力的作用下沿导轨加速运动，系在通电导体上的炮弹以10km/s 的速度发射出去，请作出炮弹在炮膛内受力的示意图．15.如图甲所示的是A 、B 两个磁滑环套在玻璃管上研究磁悬浮的装置，乙图是它的截面图，图中已标出A 滑环的N 极， 请你分别在乙图中的A 滑环上标出磁极S ，在B 滑环上标出 S 极和N 极，并在B 环上作出它的受力示意图。

16.图中有条形磁铁M ，小磁针和电磁铁，虚线表示条形磁铁与电磁铁间的磁感线大致形状．图中用“N ”和“S ”符号标明条形磁铁M 和小磁针的磁极．17.如图是录音磁头的工作原理，录音时磁带上的一层磁性材料通过与磁头作用：被磁化，变成类似于图中的小磁体，从而记录声音．请根据图中小磁体的极性，标出：此时磁头线圈中电流的方向．5、请连接图中的工作电路部分,使控制电路上S 断开时甲灯亮，S 合上时乙灯亮。

1.请在图上标出磁感线的方向和小磁针的N、S极。

2.请标出如图所示通电螺线管的磁极．3.受通电螺线管产生磁场的作用，小磁针静止时处于如图所示的状态，请画出螺线管导线的绕法．4.在图中标出通电螺线管的N极和电源的正极．5.小磁针在如图所示的位置静止，请标出磁体的磁极，并画出磁感线的方向．6.如图所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极．7.标出如图中通电螺线管和小磁针的南北极（用“N”和“S”表示）8.如图所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性（用“N”或“S”表示）并画出磁感线（每个磁极画两条）。

9.在图中标出磁感线的方向和小磁针的N 极．10.图所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向.11.磁体旁小磁针静止时所指的方向如图丙所示，画出通过小磁针中心的一条磁感线，并标出磁体的N、S极．12.在如图乙所示的通电螺线管旁有一静止小磁针，请标出小磁针的N、S极及螺线管磁感线的方向．13.根据图中小磁针的指向，画出通电螺旋管磁感应线的方向，并标出电源的正、负极．14.在图中标出磁感线的方向及小磁针的N极.15.图是小磁针在通电螺线管旁静止时的情况，请画出螺线管的绕法和磁感线A的方向．16.小磁针静止时的位置如图所示,请标出电源“+”“-”极和磁感线的方向.17.请按要求将图中的电磁铁连入你设计的电路中（在方框内完成）．要求：A.电路能改变电磁铁磁性的强弱；B.电路接通后能使小磁针静止在图示位置．18.在一个圆筒纸盒里有一条形磁铁，圆筒纸盒外放一些小磁针．如图所示，是各个小磁针的指向示意图，请你画出圆筒纸盒里条形磁体并标明N、S极．19.请根据小磁针的指向在图中画出通电螺线管的绕法。

20.如图所示，请按要求连接电路，使得开关S闭合后，两个通电螺线管相互吸引；标出小磁针静止时的N极．21.如图所示，小磁针放在两通电螺线管之间，静止时小磁针的N、S极处于如图所示的状态，请完成螺线管的绕线，并标出电源的正、负极。

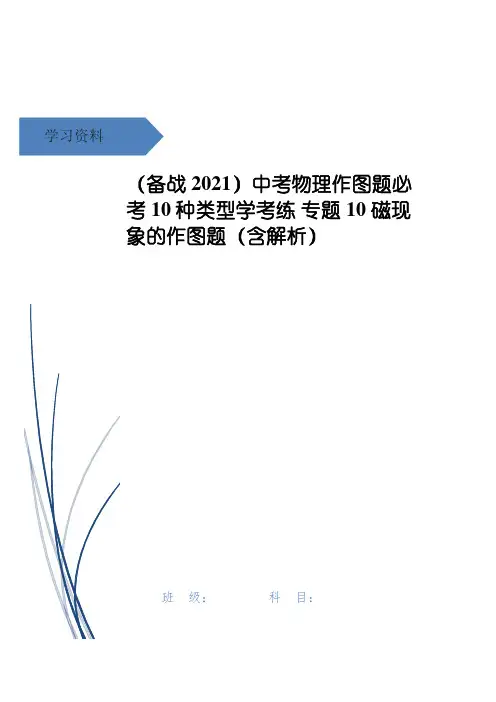

学习资料专题10 磁现象的作图题抓住考点学1。

安培定则:用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。

2.安培定则考法：（1）已知螺线管的导线绕法和电流方向，标出螺线管两端的N、S极；（2）已知螺线管的导线绕法和螺线管两端的N、S极，标出电流方向；（3)已知电流方向、螺线管两端的N、S极，画出螺线管的导线绕法。

3.抓住"右手螺旋定则”三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向.根据考点考【例题1】(2020山东泰安)如图所示，根据小磁针静止时的指向,在通电螺线管的电路中标出螺线管的N极和电源的正极。

【答案】【解析】小磁针的左端是N极,由异名磁极相互吸引可知螺线管的右端是S极，左端是N 极，由安培定则可知电源的右端是正极，左端是负极。

【例题2】（2019四川内江）请在通电螺线管两端的括号内标出N，S极，并画出磁感线的方向【答案】如图所示。

【解析】用右手握住螺线管，四指指向电流方向，大拇指所指的方向是通电螺线管的N极，所以右端是N极,左端是S极，磁体周围的磁感线从N极出发回到S极，则磁体外部的磁感线方向向左。

【例题3】 (2020四川达州）如图所示是一电磁铁和条形磁铁相互作用时的磁场分布,请根据图中静止的小磁针的N、S极标出条形磁铁左端的磁极、电源的正极(电源的正极用“+”表示）和A点磁感应线的方向。

【答案】如图所示.【解析】根据图中静止的小磁针的N、S极，由磁极间的相互作用可知,条形磁铁左端为N极；由磁感线的形状可知，通电螺线管的右端和条形磁铁左端为同名磁极，所以通电螺线管的右端为N极，结合安培定则可知，电流从电源的左端流出,所以电源的左端为正极；根据以上分析,结合磁感线分布的特点得出A点的磁感线方向为向下.结合考点练1．（2019贵州省黔东南州）将图中的电磁铁连入你设计的电路中(在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。

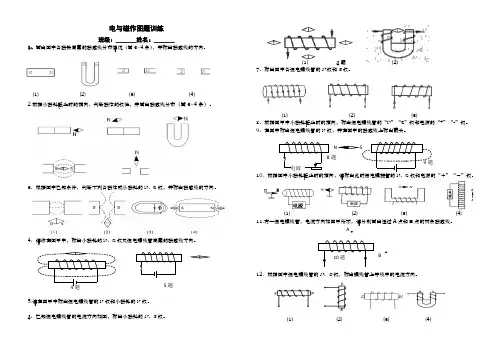

电与磁作图题训练班级：_______姓名：_______1、画出图中各磁铁周围的磁感线分布情况（画3~4条），并标出磁感线的方向。

(1) (2) (3) (4) 2.根据小磁针静止时的指向，判断磁体的极性，并画出磁感线分布（画3~4条）。

3、根据图中已知条件，判断下列各磁体或小磁针的N 、S 极，并标出磁感线的方向。

4、请你在图甲中，标出小磁针的N 、S 极及通电螺线管周围的磁感线方向。

5.请在图甲中标出通电螺线管的N 极和小磁针的N 极。

6、已知通电螺线管的电流方向如图，标出小磁针的N 、S 极。

(1) 6题 (2) 7、标出图中各通电螺线管的N 极和S 极。

(1) (2) (3)8、根据图甲中小磁针静止时的指向，标出通电螺线管的“N ”“S ”极和电源的“+”“-”极。

9、在图中标出通电螺线管的N 极，并在图中的磁感线上标出箭头。

10(1) (2) (3) (4)11.有一通电螺线管，电流方向如图甲所示，请分别画出经过A 点和B 点的两条磁感线。

12．根据图中通电螺线管的N 、S 极，标出螺线管上导线中的电流方向。

(1) (2) (3) (4)5题 B 题13、如图所示，两通电螺线管在靠近时相互排斥，请在B 图中标出通电螺线管的N 、S 极， 螺线管中电流的方向及电源的正负极。

(1) (2)14.如图所示，两通电螺线管在靠近时相互排斥，请在B 图中①标出螺线管的N 、S 极②螺线管中电流的方向③电源的正负极15.标出通电螺线管的极性、永磁体A 端的磁极、磁感线方向。

16.标出通电螺线管的极性、小磁针的N 极、磁感线方向、电源的正负极。

17．根据图中给出的条件画出螺线管的绕线。

(1) (2) (3)(1) (2) (3)(4) (5) (6)（ 7）两螺线管相互吸引 （8）两螺线管相互排斥18．如图所示，甲乙两线圈套在光滑的玻璃棒上，当S 闭合时，两线圈将()A.互相吸引靠近B.互相排斥远离C.先吸引靠近，后排斥远离D.既不排斥，又不吸引19、磁极间的相互作用是：20、请写出安培定则的内容：1516。

初中物理《磁场作图题》专项练习学校:________ 班级:________ 姓名:________ 学号:________一、作图题（共20小题）1.如图所示，小磁针在通电螺线管的上方静止，图中虚线是磁感线，请在图中标出小磁针的N极和螺线管的S极以及电源的“+”、“﹣”极。

2.根据图中小磁针静止时的N、S极，判断并标出通电螺线管的N极、电源的“+”极以及磁感线的方向。

3.根据小磁针的指向，请你标出磁体的N、S极和磁感线方向。

4.请根据图中小磁针静止时的指向，标出通电螺线管的N、S极以及螺线管中的电流方向。

5.闭合开关，小磁针静止，请在图中标出电源的“+”“﹣”极，并在磁感线上标出磁场方向。

6.如图所示，根据小磁针静止时的指向，请在图中标出螺线管的N、S极和螺线管中的电流方向。

7.如图所示，将一条形磁体放在水平地板的小车上，并靠近螺线管，闭合开关后小车向右运动，请你在答题纸标出电源的“+”、“﹣”极。

8.如图所示，小磁针处于静止状态，请在图中虚线处标出磁感线的方向和小磁针的N极。

9.如图丁所示，根据小磁针N极的指向，标出磁感线方向，并在括号内标出电源的“+”、“﹣”极。

10.请在图中用箭头画出通电螺线管的电流方向。

11.小珊用如图所示的电路探究电生磁现象，当闭合开关，滑动变阻器的滑片向A端滑动时，发现弹簧伸长，请你将实物图补充完整，并标出通电螺线管的N极。

12.在图中，已知静止在通电螺旋管左端小磁针N极的指向，请用箭头在磁感线上标出磁感线的方向并在括号内用“+”“﹣”号标出电源的正负极。

13.如图所示。

闭合开关，条形磁铁静止，滑动变阻器滑片P从左往右滑动的过程中，弹簧将伸长，请在图中画出电磁铁的线圈。

14.图中，根据图中小磁针静止时的指向（小磁针涂黑的一端为北极），在图中电源两侧标出电源的正、负极，并画出图中磁感线的方向。

15.在图中标出在图中标出①磁感线的方向②电源“+”极和③条形磁体的“N”极。

磁现象作图题训练．作图题训练第一部分磁场1．标出图中的条形磁铁和小磁针的极性;.．标出图中磁铁的极性及磁感线的方向2. 并画出磁感线的方向,请标出磁体的磁极,3．小磁针在图中所示的位置静止、画出下列磁体周围的磁感线的分布。

4并画出磁体周围的磁感线。

S5．在图上标明小磁针的N、极.在一个圆形纸盒里藏放着一根条形磁铁，在盒子周围放置一些小磁针（小磁6.，这些小磁针静止时的指向如图甲所示。

画出盒内条形磁铁的极）N针涂黑端为、S极。

N大致位置，并标明 7.如图所示，已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置。

、（1）试在图甲中标出AB、C三点的磁感线方向；三点处的小磁针静止时北极所指的方向以及磁B、C、）在图乙中标出放在（2A N 针的、S极；）在图丙中标出小磁针将会发生转动的方向。

3（．点A8.两条形磁铁的磁极如图相对，请在下图中画出这两磁极间的磁感线，在（注：至少画三根磁感线，且能看出磁极间磁场分布极．画一小磁针，并标出N 的特点）或用所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性9.如图(a)( )．S表示)并画出磁感线(每个磁极画两条极的指向标出磁体的磁极和磁感线的方向。

N10.所示，根据小磁针电与磁第二部分”-“+”、根据图中所画磁感线的方向，标出通电螺线管的8.N、S极和电源的“极．中，标出电源的正、负极。

9.在图2 、S极．10.请标出图3中通电螺线管附近小磁针的NN电源图2图3极。

4中标出磁感线的方向和小磁针的N在图11.极以及磁感线的方向S512.请在图中标明通电螺线管的N、请根据图13.6中小磁针静止时的指向，标出通电螺线管中的电流方向。

7中通电螺线管和小磁针的南北极（用“S”和“N”表示）14.标出图4 图图图图所示，8如图根据小磁针静止时的位置，标出电磁铁的磁极和电源的正负极．15.9如图16.，在通电螺线管的上端有一静止的小磁针，请把线圈绕制完成。

图图10中给出的条件画出螺线管的绕线。

中考作图专题-电磁学作图1．如图所示为两个磁极间的磁感线分布图，小磁针静止在A点。

请在图中标出磁极的名称以及小磁针的N极。

2．闭合开关S后，电磁铁有磁性，小磁针静止在如图所示的位置。

请在图中标出：（1）电源的极性（用“+”或“-”表示）；（2）电磁铁的磁极（用“N”或“S”表示）；（3）磁感线的方向。

3．闭合开关S后，在通电螺线管和条形磁铁的共同作用下，小磁针静止在图示位置。

请在图中标出小磁针的N极和A点的磁感线方向。

4．给电磁铁通电后小磁针静止时的指向如图所示，在图中标出通过螺线管的电流方向，标明电磁铁的N、S极。

5．如图所示，在螺线管旁悬挂一条形磁体。

闭合开关后，条形磁体向左偏。

请在括号内标出：（1）通电螺线管的“N”或“S”极；（2）电源的“+”或“-”极。

6．在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。

7．条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线A点处的磁场方向；①小磁针的N极。

8．在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极。

9．根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向，并在括号内标出电源的“+”或“﹣”极。

10．通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。

请标出：（1）电源右侧的极性（用“+”或“-”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极（用“N”或“S”表示）。

11．如图，请根据磁感线的方向，标出静止小磁针的N极和电源的正极。

12．如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。

13．闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内标出电源的“+”极和“-”极。

14．当金属温度降低到某一时，会产生神奇的现象。

在一个浅平的锡盘中，放入一个体积很小但磁性很强的永久磁体，然后将座降低至-270①，使锡盘出现超导性。

此时锡盘表面出现超导电流，可看见小磁体竟然离开锡盘，飘然升起。

作图题训练第一部分磁场1．标出图中的条形磁铁和小磁针的极性；2．标出图中磁铁的极性及磁感线的方向。

3．小磁针在图中所示的位置静止，请标出磁体的磁极，并画出磁感线的方向。

4、画出下列磁体周围的磁感线的分布。

5．在图上标明小磁针的N、S极。

并画出磁体周围的磁感线。

6。

在一个圆形纸盒里藏放着一根条形磁铁,在盒子周围放置一些小磁针（小磁针涂黑端为N极），这些小磁针静止时的指向如图甲所示。

画出盒内条形磁铁的大致位置,并标明N、S极。

7.如图所示，已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置.（1）试在图甲中标出A、B、C三点的磁感线方向；（2)在图乙中标出放在A、B、C三点处的小磁针静止时北极所指的方向以及磁针的N、S极；(3）在图丙中标出小磁针将会发生转动的方向。

8.两条形磁铁的磁极如图相对，请在下图中画出这两磁极间的磁感线，在A 点画一小磁针，并标出N 极．（注：至少画三根磁感线,且能看出磁极间磁场分布的特点）9。

如图(a ）所示，小磁针处于静止状态,请在图中甲、乙处标出磁极极性（用”或S 表示)并画出磁感线（每个磁极画两条)．10.所示，根据小磁针N 极的指向标出磁体的磁极和磁感线的方向.第二部分 电与磁8。

根据图中所画磁感线的方向，标出通电螺线管的N 、S 极和电源的“+”、“—”极． 9。

在图2中，标出电源的正、负极。

10。

请标出图3中通电螺线管附近小磁针的N 、S 极．11.在图4中标出磁感线的方向和小磁针的N 极。

12.请在图5中标明通电螺线管的N 、S 极以及磁感线的方向13.请根据图6中小磁针静止时的指向,标出通电螺线管中的电流方向。

14。

标出图7中通电螺线管和小磁针的南北极（用“S”和“N"表示)15。

如图8所示，根据小磁针静止时的位置,标出电磁铁的磁极和电源的正负极．图2N电源图3图4图5 图6图716.如图9，在通电螺线管的上端有一静止的小磁针，请把线圈绕制完成。

1.请在图中标出条形磁体的两极.2.已知通电螺线管中的电流方向，标出小磁针的N 极.3.图中小磁针静止在通电螺线管旁，请你在图上标明：(1)电源的正负极； (2)通电螺线管的N 、S 极； (3)磁感线的方向.4.将电磁铁连入你设计的电路中(在方框内完成)，要求：使小磁针静止时如图所示.5.图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N 极）。

请在图中标出螺线管的磁极、电源的“+”、“—”极，并画出螺线管的绕法。

6.如图所示，在两个磁极附近的小磁针静止在图示位置，在图中标出磁体的磁极，并画出磁感线的方向．（涂黑的部分表示小磁针的N 极）7.如图所示，根据小磁针静止的指向标出磁铁N 、S 极和磁感线方向：(小磁针漆黑一边为N 极)8.下图中的两个图分别画出了两个磁极间的磁感线．请在图中标出磁极的名称，并画出位于图中A 点和B 点的小磁针静止时北极所指的方向．9.如图所示，标出通电螺线管旁条形磁体的S 、N 极和图中磁感线方向.如图所示，标出通电螺线管旁条形磁体的S 、N 极和图中磁感线方向．10.如图所示，开关闭合后，螺线管通电产生磁场，位于螺线管右则的小磁针会发生偏转。

请画出通电螺线管的N 、S 极，并用箭头在小磁针N 极的下方标出其转动的方向。

11.在下图中，根据通电螺线管的N 、S 极，在图中分别标出电源的正负极和两小磁针静止时的N 、S 极。

12.请在图中分别标出小磁针a 、b 静止时的N 、S 极．13.如图所示是简单的火警自动报警装置所需的电路元件．其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮．请按上述要求．将图中元件连成一个火警报警器电路（a 、b 、c 为三个接线柱，连线时不 要交叉）．14.（1）如图1所示，小磁针在条形磁铁作用下处于静止状态．①请你标出条形磁铁的南北极（用S 、N 表示）； ②用箭头标出图中条形磁铁磁感线的方向．（2）如图2所示，摆球从A 点自由摆动到B 点时，请作出：①摆球所受重力的示意图； ②绳对摆球拉力的示意图．15.在图所示的电路中，请用笔画线代替导线将电路补全。

- 1 - 电磁体磁场作图题1、在图1中根据磁感线方向标出条形磁铁、蹄形磁铁的N 极和S 极。

2、根据图2中小磁针的位置，标出甲、乙两条磁铁的N 极和S 极。

图1 图23、在如图3所示标出通电螺线管的N 、S 极。

4、在图4中，标出通电螺线管的N 、S 极和磁感线的方向。

图3 图45、在图5中，请根据图中磁感线的方向标出通电螺线管的N 、S 极及电源的正，负极。

图5 图66、根据图6中小磁针的指向，在图中标出通电螺线管的N 、S 极；线圈中电流的方向及电源的正、负极。

7、如图7所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N 、S 极电源的正负极。

图7图88、如图8所示，标出通电螺线管旁条形磁体的N 、S 极和图中磁感线方向。

9、在图9中，根据电源的正负极标出磁感线方向和通电螺线管及小磁针的N 、S 极。

10、在图10中，根据电源的正负极，分别标出通电螺线管和小磁针静止时的N 、S 极。

图9 图10 11、如图11是水位自动报警装置，具体工作过程是：当水位上升时，浮子A 上升，并推动B 上升。

当达到一定水位时，电磁铁有磁性，吸引衔铁，红灯亮报警。

水位下降则绿灯亮表示安全。

请按要求把工作电路连接完整。

12、小红利用电磁铁设计了一种微机室防盗报警器（如图12）。

在微机室房门处安装开关S ，电铃安在传达室。

当房门被推开时，开关S 闭合，电流通过电磁铁，电磁铁有磁性，跟金属弹性片上的衔铁相互吸引，电铃电路接通，电铃报警。

请按要求连接电路并且标上电磁铁A 、B 端的极性。

图11 图1213、如图13所示是一种温度自动报警器的原理图。

制作水银温度计时插入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。

请按要求连接方框中的电路。

14、如图14，光敏电阻随光照减弱而增大，太阳能路灯当傍晚光线暗下去而自动闭合。

请你确定使用的静触点把工作电路M 、N 两个线头连接上。

图13 图1415、如图15恒温箱电路，当恒温箱内的温度未达到导电温度计金属丝A 所指的温度时，电热丝被连接在电路中使箱内温度升高。

1.如图所示的两个螺线管通电后互相吸引应如何连接电源，在图中画出．2.在图中根据磁感线的方向，标出电源的正负极、通电螺线管和小磁针的N 、S 极。

3.在图中，标出通电螺线管和小磁针的N 、S 极及磁感线的方向。

4.根据图中小磁针的指向，画出螺线管的绕法。

5.在图中根据电流方向标出通电螺线管的“N ”“S ”极。

6.将一条形磁铁靠近通电螺线管时，它们互相排斥，请画出螺线管的绕法。

7.如图，接通电源后，通电螺线管右边的条形磁铁向右偏，请在条形磁铁下方相应位置分别标出条形磁铁的N 极、S 极。

8.如图所示，磁体的S 极通电螺线管右端相吸引，请在图中标出通电螺线管的N 、S 极和电源的正、负极。

9.在图中根据小磁针静止时的指向，画出磁感线的方向，并标出磁体的N 、S 极。

10.在图中标出通电螺线小磁针的N 、S 极。

11.在图中根据磁感线方向标出磁铁的N 极、S 极。

12.如图所示，请标出小磁针静止时的N 极与S 极．13.请用笔画线代替导线将如图所示的实物图补充完整。

要求：① 小磁针的指向满足如图所示方向；② 滑动变阻器的滑片向A 端移动后，通电螺线管的磁性减弱；③ 原有导线不得更改。

14.如图，在螺线管正上方用弹簧挂着条形磁铁，开关闭合后弹簧伸长，请在图中标出螺线管的N 、S 极和电源的正、负极。

15.小磁针在通电螺线管产生的磁场中静止时，指向如图所示．请将电源符号填人虚 线框内并画出该通电螺线管导线的绕法．16.如图所示，请标出通电螺线管管的N 、S 极并用箭头画出图中磁感线的方向．17.条形磁体旁的小磁针静止时所指的方向如图乙所示。

试标出条形磁体的N 、S 极和磁感线的方 向．18.根据图中给出的信息，在括号中表明电源的正负极。

19.小磁针静止时的指向如图所示。

请你标出电磁铁的极性，并用笔画线代替导线给电磁铁绕线。

20.请在图中画出通电螺线管的绕法及磁感线的方向.请在图中画出通电螺线管的绕法及磁感线的方向．21.根据下图中小磁针的指向，判断通电螺线管中电源的正负极。

中考磁学作图专题训练一、磁现象、地磁场1.根据图1磁体南北极的位置，标出图1中六个小磁针的北极。

图12、一考察队在森林里迷失了方向，他们拿出了指南针定向，指针最终指向如图2，请在图中标出“东”、“南”、“西”、“北”。

图23．在图3中标出磁感线的方向和小磁针的N极。

图34．如图4，根据小磁针的指向画出条形磁铁的N、S极和磁感线方向。

图45．根据磁感线所示方向，在图5中标出条形磁铁的Ｎ、Ｓ极。

图56.请在图6中任一条磁场的磁感线上标明磁感线方向。

小磁针静止时的指向如图，请标出小磁针的N极。

图6二、电流磁效应、安培定则的应用1.请你在图7中根据通电螺线管中电流的方向判定螺线管的极性。

图72.如下图8甲、乙、丙所示，按小磁针的指向判定螺线管的极性、电流的方向和电源的“+、—”极。

图83．在图9 中，标出通电螺线管和小磁针的N、S 极及磁感线的方向。

图94．在图10中，标出通电螺线管和小磁针的N、S 极及磁感线的方向。

S电图105..螺线管通电后，小磁针静止时指向如图11、12所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。

N电源图11图12三、磁学和电学综合，磁学和力学综合等1．图13所示，磁体N极与通电螺线管A端相吸引，标出通电螺线管的电流方向。

图132．通电螺线管的磁感线方向如图14所示，请在图中标出小磁针的N极和电源的“+”、“-”极。

电源图143．将图15中的电磁铁连入你设计的电路中(在方框内完成)，要求：A．电路能改变电磁铁磁性的强弱；B．使小磁针静止时如图所示．图154.如图16所示，挂在天花板上的铁球受到一个条形磁铁的吸引处于静止状态，画出铁球所受力的示意图。

图165.如图17所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图。

（图中已标出摩擦力的作用点）四、其它磁学综合性题1．给你一个带铁芯的螺线管、蓄电池、开关、滑动变阻器，如下图18所示。

（1）用笔画线代替导线，把它们连接起来（连线不要交叉），要求满足以下两点要求： ①组成一个可以改变电磁铁磁性强弱的电路。

1、将六盏日光灯接入照明电路中，要求一个开关控制两盏灯。

火零2、将白炽灯、拉线开关、三孔插座连入家庭电路中，要求开关控制灯。

3、画出下图中的磁感线分布并标出磁感线方向。

（1）N S（2）NS（3）NN（4）SS（5）N S4、根据小磁针指向判断磁体的极性，并画出磁感线分布。

（1）N（2）N（3）N（4）5、根据磁感线方向，标出磁体的磁极和小磁针的北极。

（1）（2）6、判断并标出通电螺线管的N、S极。

（1）I（2）（3）I（4）7、根据通电螺线管极性，判断其中的电流方向和电源的正负极。

（1）NS（2）NS（3）电源N S（4）NS（5）N S电源8、根据螺线管绕法和给定条件连接电路。

(1) 螺线管相互吸引(a)(b)（2）螺线管相互排斥(a)(b)9、根据电流方向和小磁针静止时北极指向判断通电螺线管极性，并画出螺线管的绕线。

（1）（2）N（3）N（4）N10. 据要求设计电路（1）电磁铁磁性强弱可以改变。

（2）向左调节滑片铁块上升（3）向右调节滑片条形磁体上升NS11．根据给定条件画出螺线管绕法。

（1）两螺线管相互吸引(a)(b)N（2）两螺线管相互排斥(a)(b)N12．闭合电路的一部分导体做切割磁感线运动，试判断感应电流方向。

（1）NSvNSvNS（2）N SvN SvNSv(3)14．通电导体在磁场里受力运动，试判定通电导体的受力方向。

（1）（2）N S N SNS NS（3）。
