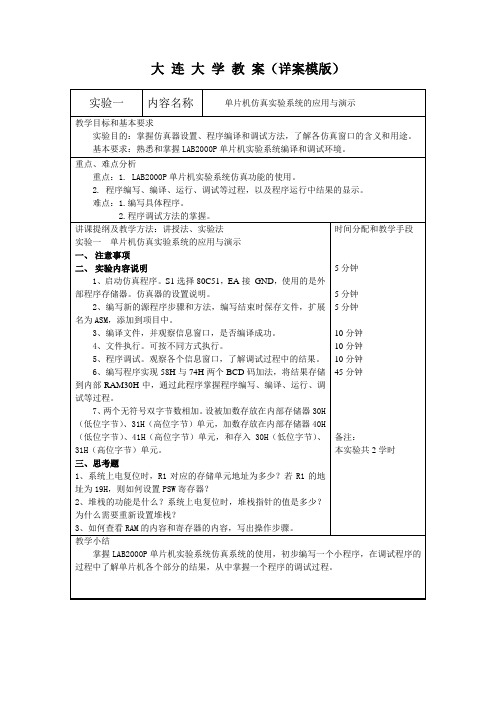

单片机技术实验教案冯杰实验一(1) 顺序结构程序设计一、实验目的掌握汇编语言设计和调试方法。
二、实验内容把外部RAM中2000h单元的内容拆开,高位送2001h单元,低位送2002h单元,2001h、2002h高位清零,一般本程序用于把数据送显示缓冲区时用。
三、程序流程四、实验步骤1、LED环境⑴在“P.”状态下按“0→EV/UN”,装载实验所需的代码程序。
⑵在“P.”状态下键入0000,然后按“STEP”或“EXEC”进入实验项目的调试与运行。
2、PC环境在与PC联机状态下,编译、连接、下载PH51\se02.asm,用连续或单步方式运行程序。
3、运行结果检查⑴在单步运行时每走一步可观察其运行结果。
⑵在连续运行状态下,应按“暂停图标”或实验箱上的“暂停按钮”,使系统无条件退出用户运行状态返回监控,然后再用相应的命令键观察与检查2000~2002h中内容变化情况。
五、思考如何用断点方式调试本程序。
ORG 0000HLJMP STARTORG 0030HSTART: MOV DPTR,#2000HMOVX A,@DPTRANL A,#0F0HSWAP AMOV DPTR,#2001HMOVX @DPTR,AMOV DPTR ,#2000HMOVX A,@DPTRANL A,0FHMOV DPTR,#2002HMOVX @DPTR,ASJMP $END实验一(2)循环结构程序设计一、实验目的熟悉MCS-51指令系统,掌握程序设计方法。
二、实验内容编写并调试一个排序子程序,其功能为用冒泡法将内容RAM中几个单元字节无符号的正整数,按从小到大的次序重新排列。
三、程序框图四、实验步骤1、LED环境⑴在“P.”状态下按“0→EV/UN”,装载实验所需的代码程序。
⑵对片内RAM地址50h~5AH进行不规则置数。
⑶在“P.”状态下键入0000,然后按“STEP”或“EXEC”进入实验项目的调试与运行。
2、PC环境在与PC联机状态下,编译、连接、下载PH51\se05.asm,用连续或单步方式运行程序。
单片机实训教案编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(单片机实训教案)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为单片机实训教案的全部内容。
基础知识一软件调试仿真器Keil uVision应用实践Keil编程软件是目前最流行的开发MCS—51系列单片机的软件。
它提供了包括C编译器、宏汇编、连接器、库管理和一个功能强大的仿真调试器在内的完整开发方案,通过一个集成开发环境uVision2将这些部分组合在一起。
程序安装完成后,桌面上会出现Keil uVision2图标,如图1-36,图1—36 Keil双击该图标便可启动Keil软件的集成开发环境.启动后的程序窗口主要由菜单栏、工具栏、源文件编辑窗口、工程管理窗口和输出窗口五部分组成.启动窗口如图1—37所示。
工具栏为一组快捷工具图标,主要包括基本文件工具栏、建造工具栏和调试(DEBUG/调试)工具栏,基本文件工具栏包括新建、打开、拷贝、粘贴等4个基本操作。
建造工具拦主要包括文件编译、目标文件编译连接、所有目标文件编译连接、目标选项和一个目标选择窗口.调试(DEBUG/调试)工具栏位于最后,主要包括一些仿真调试源程序的基本操作,如单步、复位、全速运行等。
在工具栏下面,有3个默认窗口。
左边的一个是工程管理窗口,该窗口有3个标签,分别是Files、Regs和Books。
右边的一个为源文件编辑窗口,编辑窗口实质上就是一个文件编辑器,我们可以在这里对源程序文件进行编辑、修改、粘贴等。
下边的一个为输出窗口,源文件编译之后的结果显示在输出窗口中,会出现通过或错误(包括错误类型及行号)的提示。
