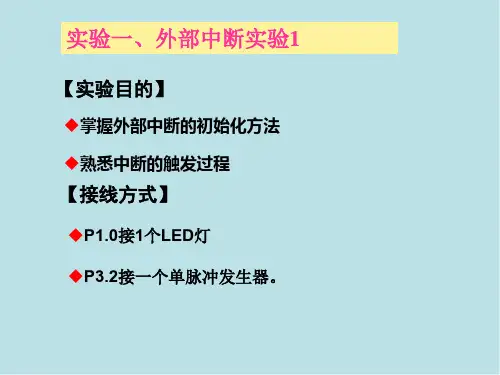

MCS-51单片机实验5-1外部中断实验1

MCS-51单⽚机的中断系统单⽚机中断技术概述在任何⼀款事件驱动型的CPU⾥⾯都应该会有中断系统，因为中断就是为响应某种事件⽽存在的。

中断的灵活应⽤不仅能够实现想要的功能，⽽且合理的中断安排可以提⾼事件执⾏的效率，因此中断在单⽚机应⽤中的地位是⾮常重要的。

单⽚机中断（Interrupt）是硬件驱动事件，它使得CPU暂停当前的主程序，转⽽去执⾏⼀个中断服务⼦程序。

为了更形象地理解中断，下⾯以学⽣上⾃习时接电话为例阐述⼀下中断的概念。

单⽚机的中断系统有5个中断源、2个中断优先级，可实现两级中断服务程序嵌套。

如果单⽚机没有中断系统，单⽚机的⼤量时间可能会浪费在查询是否有服务请求发⽣的定时査询操作上。

采⽤中断技术完全消除了单⽚机在査询⽅式中的等待现象，⼤⼤地提⾼了单⽚机的⼯作效率和实时性。

单⽚机中断系统结构及中断控制中断系统结构图如图5-2所⽰。

由图5-2可见，MCS-51中断系统共有5个中断请求源：INT0——外部中断请求0，中断请求信号由INT0引脚输⼊。

定时/计数器T0计数溢出发出的中断请求。

INT1——外部中断请求1，中断请求信号由INT1引脚输⼊。

定时/计数器T1计数溢出发出的中断请求。

串⾏⼝中断请求。

中断优先级从⾼到底排列。

单⽚机如何知道有中断请求信号？是否能够响应该中断？若5个中断源请求信号同时到来，单⽚机如何响应？这些问题都可以由中断寄存器来解决。

单⽚机中断寄存器有中断标志寄存器TCON和SCON、中断使能寄存器IE和中断优先级寄存器IP，这些寄存器均为8位。

中断标志寄存器5个中断请求源的中断请求标志分别由TCON和SCON的相应位锁存，单⽚机通过这些中断标志位的状态便能知道具体是哪个中断源正在申请中断。

TCON寄存器TCON寄存器为定时/计数器的控制寄存器，字节地址为88H，可位寻址。

特殊功能寄存器TCON的格式如图5-3所⽰。

TCON各标志位功能如下。

TF1——定时/计数器T1的溢出中断请求标志位。

一、实验内容、方法与步骤
1实验原理
MCS-51单片机有5个中断源，其中，两个是由/INT0、/INT1引脚输入的外部中断源；另外三个是内部中断源，即由T0、T1的溢出引起中断和串行口发送完一个字节或接收到一个字节数据引起的中断。

触发外部中断有两种方式，即下降沿引起中断或低电平引起中断，当编程TCON中的ITi为1时，则规定引起触发的方式为边沿触发方式，反之为低电平触发方式。

每个中断源的中断请求能否得到响应要受两级“开关”的控制，即一个总“开关”EA和五个分“开关”ES、EXT1、EX1、ET0和EX0的控制，只有当EA为1，且对应的分“开关”也为1时，对应中断源的中断请求才能被响应。

5个中断源可编程为两个优先级，同一优先级内以/INT0的优先级最高，然后是T0中断、/INT1中断、T1中断和串行口中断。

5个中断源对应5个固定的中断服务程序入口地址。

CPU在每个机器周期顺序采样每个中断源，如查询到某个中断源的中断标志为1，中断系统通过硬件自动将相应的中断矢量装入PC，进入中断服务程序。

实验线路如下图所示，图中的开关TR3 为一按钮，通常状态下A点接地，C点为高电平，当按下按钮时B接地，这时就会在C点输出低电平，当松开按钮时，C点重新变成高电平。

2实验电路
如程序存放在AT89S51中，AT89S51的/EA（引脚31）必须接高电平，实验时需短路J13的1和2引脚，否则；必须短路J13的2和3引脚；
实验时要求短接J3的1、2，J6的2、6。

Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

第5章MCS-51单片机的中断系统【例5-1】设允许外部中断0和串行口中断，禁止其它中断源的中断申请。

试根据假设条件设置IE的相应值。

解：⑴用位操作指令来编写如下程序段：SETB EX0 ；允许外部中断0中断SETB ES ；允许串行口中断CLR EX1 ；禁止外部中断1中断CLR ET0 ；禁止定时器/计数器T0中断CLR ET1 ；禁止定时器/计数器T1中断SETB EA ；CPU开中断⑵用字节操作指令来编写：MOV IE, #91H【例5-2】设置中断优先级控制寄存器IP的初始值，使得8031的2个外中断请求为高优先级，其它中断请求为低优先级。

解：⑴用位操作指令SETB PX0；2个外中断为高优先级SETB PX1CLR PS ；串行口、2个定时器为低优先级中断CLR PT0CLR PT1⑵用字节操作指令MOV IP，#05H【例5-3】假设允许外部中断0中断，并设定它为高级中断，其它中断源为低级中断，采用跳沿触发方式。

在主程序中可编写如下程序段:SETB E A ;EA位置“1”，CPU开中断SETB E X0 ;EX0位置“1”，允许外部中断0产生中断SETB P X0 ;PX0位置“1”，外部中断0为高级中断SETB I T0 ;IT0位置“1”，外部中断0为跳沿触发方式【例5-4】根据图5-9的中断服务程序流程，编写出中断服务程序。

假设现场保护只需要将PSW寄存器和累加器A的内容压人堆栈中保护起来。

解一个典型的中断服务程序如下:INT: CLR E A ;CPU关中断PUSH PSW ;现场保护PUSH ASETB E A ;CPU开中断中断处理程序段CLR E A ;CPU关中断POP A ;现场恢复POP PSWSETB E A ; CPU开中断RETI ;中断返回，恢复断点上述程序有几点需要说明的是：⑴本例的现场保护假设仅仅涉及到PSW和A的内容，如果还有其它的需要保护的内容，只需要在相应的位置再加几条PUSH和POP指令即可。

《MCS51单片机原理及应用》实验指导书唐山学院电工电子实验教学中心年月前言一．单片机原理实验的任务单片机原理实验是单片机原理及应用课程的一部分，它的任务是：1.通过实验进一步了解和掌握单片机原理的基本概念、单片机应用系统的硬件设计及调试方法。

2.学习和掌握单片机应用系统程序设计技术。

3.提高应用计算机的能力及水平，提高逻辑思维及动手能力。

二．实验设备单片机实验所使用的设备由计算机、单片机实验开发系统（见下图0-1），其中计算机是软件开发平台，主要完成程序编辑、编译、下载程序等任务；单片机实验开发系统是硬件开发平台，是基于51/196单片机的扩展实验系统。

计算机和单片机实验开发系统之间是通过RS232串行接口进行通信的。

图0-1 单片机原理实验设备单片机实验开发系统配有开关电源、单片机、晶振、存储器、可编程并行接口芯片、键盘显示控制芯片、24键键盘、六位LED数码管显示、A/D及D/A转换芯片、简单输出口2个、简单输入口1个、逻辑电平输入开关、发光二极管显示电路，并配有小直流电机、步进电机、继电器、音响等驱动电路。

在计算机软件的控制下可完成单片机基本实验及综合设计性实验项目。

所有的MCS51单片机原理及应用课程实验都是在这套实验系统上完成的。

三．对参加实验学生的要求1.阅读实验指导书，复习与实验有关的理论知识，明确实验目的，了解内容和方法。

2.按实验指导书要求进行接线和操作，经检查和指导老师同意后再通电。

3.在实验中注意观察思考，记录有关数据和程序，并由指导教师复查后才能结束实验。

4.实验后应断电并返回WINDOWS下关闭计算机，整理实验台，恢复到实验前的情况。

5.认真写实验报告，按规定格式写出程序流程图、程序、并分析实验结果、完成思考题等。

字迹要清楚，结论要明确。

爱护实验设备，遵守实验室纪律。

*注：本实验指导书适用于MCS51单片机原理及应用A、单片机原理及应用B等课程。

目录第一章MC51单片机原理及应用实验 (3)实验一P1口实验（验证性） (3)实验二外部中断实验（验证性） (5)实验三定时器实验 (7)实验四串行口实验--串并转换实验 (9)实验五数码显示实验 (11)实验六A/D转换实验 (13)实验七数字电子钟实验（综合性） (15)实验八D/A转换实验 (16)实验九简单I/O口扩展实验 (18)实验十步进电机实验 (20)实验十一直流电机实验 (22)实验十二PC机与单片机串行通信实验 (24)实验十三继电器与电子音响实验 (26)实验十四8255可编程并行接口实验 (28)实验十五键盘显示接口实验 (30)第二章单片机开发实验系统及TMSD调试程序 (32)第一节单片机开发实验系统 (32)第二节TMSD源语言调试程序简介 (35)第一章MCS51单片机原理及应用实验实验一P1口实验一．实验目的1.学习P1口的使用方法。

单片机外部中断实验报告实验三外部中断实验报告班级：学号：姓名：教师：一、实验LI的1、掌握单片机外部中断的原理及过程。

2、掌握单片机外部中断程序的设计方法。

3、掌握单片机外部中断时中断方式的选择方法。

二、实验内容如下图所示，P3.2设为输入，P2设为输出位，连有8个发光二极管DPD8O每当发生外部中断时，发光二极管以向下流水灯的方式点亮。

分别选择边沿触发外部中断放是和电平触发外部中断方式两种。

三、编程提示1、P3 口是8位准双向口，具有双重功能：第一功能和P1 口一样，作为输入输出口，也有字节操作和位操作两种方式，每一位可分别定义为输入或输出；第二功能定义如下：P3. 0RXD串行输入口P3. 1TXD串行输出口P3. 2INTO外部中断0请求输入线P3. 3INT1外部中断1请求输入线P3.4TO定时器/计数器TO外部计数器脉冲输入线P3. 5T1定时器/计数器T1外部计数器脉冲输入线P3. 6WR外部数据存贮器写脉冲输出线P3. 7RD外部数据存贮器读脉冲输出线2、各中断服务程序入口地址：外部中断003H定时器/计数器T1溢出中断OBH外部中断113H定时器/计数器1BH串行口中断23H3、外部中断的产生条件中断允许寄存器IE：EAESET1EX1ET0EX0(1)外部中断源允许中断(中断0： EX0=l；中断1： EXl=l)o(2)CPU 开中断(EA二1)。

(3)外部中断方式CPU发出中断申请。

4、外部中断方式的选择控制TCOX：TF1TR1TF0TR0IE1IT1IE0IT0IT0是选择文字则外部中断0请求(INTO)边沿触发方式或电平触发方式的控制位。

前一方式IT0二1,后一方式IT0二0。

IT1是选择外部中断1请求(INT1)为边沿触发方式或电平触发方式的控制位。

前一方式IT1=1,后一方式ITl=0o当8031复位后，TCON被清0。

5、外部中断电路负脉冲作为中断请求信号时，为了保证中断的唯一性，必须加上消除开关抖动的电路或者去抖动延时程序，保证每次只产生单脉冲，构成边沿触发方式外部中断电路。

实验一：MCS-51单片机指令分析第一部分：位操作指令练习1、实验目的:学习并掌握MCS-51单片机程序开发系统操作方法，学习掌握Medwin仿真环境及其使用方法。

2、实验内容:万利仿真器开发环境Medwin使用练习。

3、实验仪器: PC机一台，万利仿真器Medwin开发环境。

4、实验步骤:第1步：实验准备:(1) 安装Medwin开发环境，并设置其相应的驱动。

(2) 打开Medwin开发环境，连接状态标志为绿色，说明开发环境与仿真器连接成功。

如未成功，检查连接、驱动程序设置等是否正确。

第2步：程序输入：首先在Medwin下新建一个项目，并新建一后缀名为.ASM的文件（.ASM表示汇编源文件），并添加入之前建立的项目中，在此文件中按照汇编语言语句规定的格式输入程序（只输源程序部分，具体程序参考下面的程序）。

第3步：程序运行和调试:(1) 程序编译输入源程序完毕后，可在“项目管理”窗口中点击“编译/汇编”选项，如果程序没有输入错误、语法错误等，则编译能够正确完成，在下面的消息窗口中，产生编译成功信息。

如果程序有输入错误，语法错误等，则消息窗口中会指出错误所在行及错误类型，此时必须返回源程序的错误行重新修改程序，修改完毕后，重新执行“编译/汇编”，直到程序没有输入错误、语法错误为止。

(2)产生代码并装入编译成功后，在“项目管理”窗口中点击“产生代码并装入”选项，对编译无误后产生的.OBJ文件进行连接，并把代码装入仿真器，代码装入仿真器后，才可以对程序实行仿真。

此时，可以在反汇编窗口中查看编译产生的机器码。

(3)程序的全速、单步执行在“调试”窗口中点击“全速”或者“单步”选项，完成程序的仿真运行，“全速”运行表示程序从头至尾一次运行结束，只能看到程序运行后所有寄存器的最终状态结果；“单步”运行表示程序按照指令逐行运行，此时可以查看每行指令运行后的寄存器的状态结果。

(4)查看单片机各种资源状态及内容在“察看”窗口中可以查看单片机内部及程序变量等各种资源，在单步或程序断点运行中可以实时观察单片机内部特殊功能寄存器、内部外部RAM、程序变量等内容，可以很方便的观测程序的运行状况。

c51定时中断实验报告本文介绍的是C51定时中断实验，利用这个实验可以更好地理解C51的定时器与中断模块，进一步熟悉C语言的使用。

一、实验目的1.掌握C51单片机的定时器模块和中断模块。

2.熟悉定时器与中断的工作原理。

3.掌握利用中断实现定时功能的方法。

4.掌握如何调试程序，发现和解决程序问题。

二、实验装置硬件：STC89C52微控制器、电源、电路板、电路元件等。

软件：Keil C51集成开发环境。

三、实验原理1.定时器模块C51单片机中的定时器模块包含了3种不同的工作方式：工作模式0、模式1和模式2。

这些工作模式拥有不同的计数器范围和计数方式。

在本实验中，将使用工作模式1，因为它适用于大多数定时需求，并且易于编写程序。

工作模式1基本特点如下：（1）Timer1用两个8位计数器（TH1和TL1）组成，当一个计数器溢出时（从FFH计数到00H），计数值自动重装，同时中断请求位TF1被设置。

（2）计数器TH1可以初始值，TL1需要重新初始计数。

（3）Timer1的计数时钟来源可以是外部时钟源或内部时钟源，一般选择内部时钟源。

（4）TH开头的寄存器和TL开头的寄存器合起来组成16位的Timer1计数器，这个计数器的数值大小为TH1-TH1。

（5）x表示H或L。

用C语言对Timer1进行编程，首先需要完成以下配置：TMOD |= 0x10; // 定时器模式选择，使用模式1，TH0和TL0为一组计数器TH1 = (65536 - 50000) / 256; // 定时器初值设置ET1 = 1; // 打开定时器中断其中，TMOD是用来选择定时器工作模式，可以用对应的数值进行配置；TH1和TL1需要根据需要设置计数器初始值，该初值的计算公式为：计数初值 = (65536 - 计数时间/12)。

ET1为定时器1允许中断的位，EA为总中断允许位，TR1为定时器1工作使能位。

2.中断模块中断是一种实时响应外部事件处理的技术手段，当特定的硬件事件发生时，CPU自动调出相应的中断处理程序来响应事件，处理程序完成任务后返回继续程序运行，从而提高了CPU的效率。

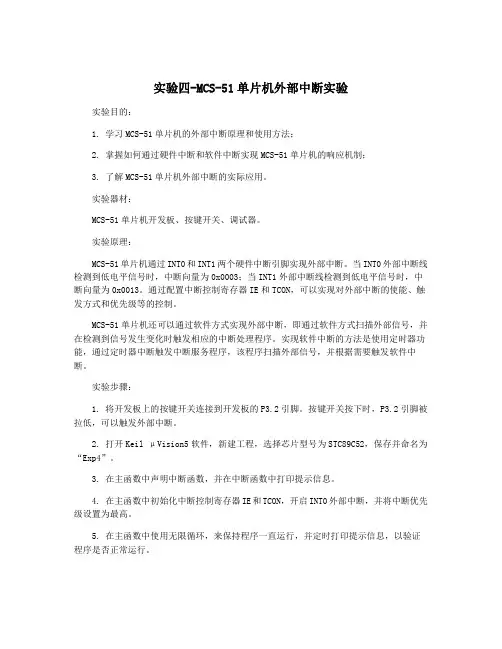

实验四-MCS-51单片机外部中断实验实验目的：1. 学习MCS-51单片机的外部中断原理和使用方法；2. 掌握如何通过硬件中断和软件中断实现MCS-51单片机的响应机制；3. 了解MCS-51单片机外部中断的实际应用。

实验器材：MCS-51单片机开发板、按键开关、调试器。

实验原理：MCS-51单片机通过INT0和INT1两个硬件中断引脚实现外部中断。

当INT0外部中断线检测到低电平信号时，中断向量为0x0003；当INT1外部中断线检测到低电平信号时，中断向量为0x0013。

通过配置中断控制寄存器IE和TCON，可以实现对外部中断的使能、触发方式和优先级等的控制。

MCS-51单片机还可以通过软件方式实现外部中断，即通过软件方式扫描外部信号，并在检测到信号发生变化时触发相应的中断处理程序。

实现软件中断的方法是使用定时器功能，通过定时器中断触发中断服务程序，该程序扫描外部信号，并根据需要触发软件中断。

实验步骤：1. 将开发板上的按键开关连接到开发板的P3.2引脚。

按键开关按下时，P3.2引脚被拉低，可以触发外部中断。

2. 打开Keil μVision5软件，新建工程，选择芯片型号为STC89C52，保存并命名为“Exp4”。

3. 在主函数中声明中断函数，并在中断函数中打印提示信息。

4. 在主函数中初始化中断控制寄存器IE和TCON，开启INT0外部中断，并将中断优先级设置为最高。

5. 在主函数中使用无限循环，来保持程序一直运行，并定时打印提示信息，以验证程序是否正常运行。

6. 烧录程序到开发板上，先在开发板上不按下按键，观察是否正常打印提示信息。

然后按下按键，观察是否触发外部中断，进入中断函数并打印提示信息。

实验代码：#include<STC89C52.h>#include<stdio.h>// 定义外部中断0的中断服务函数void Interrupt0() interrupt 0{printf("External interrupt 0 has occured!\n");}// 打印提示信息printf("Program is running...\n");while(1){// 定时打印提示信息printf("Hello!\n");delay_ms(1000);}}注意事项：1. 写中断程序时，一定要注意将中断函数的声明放在程序开头，否则可能会出现中断无法触发的情况；2. 在使用中断相关功能的时候，务必仔细阅读数据手册中的相关章节，以确保正确使用并且避免出现不必要的错误；3. 在进行外部中断实验的时候，可以使用按键开关、光敏电阻等外部器件来模拟外部信号的变化，以测试程序的正确性。

实验四：外部中断系统实验一、实验目的1.结合理论教学，进一步熟悉外部中断INT0和INT1的基本概念和原理；2.理解掌握定时器控制寄存器TCON、中断允许控制寄存器IE、中断优先级别控制寄存器IP的功能和设置方法；3.了解并熟悉MCS-51单片机外部中断INT0和INT1的电路设计特点和应用特点；4.能够针对MCS-51单片机，进行外部中断INT0和INT1的初始化设置，能够完成简单中断服务程序的功能应用设计。

5.进一步熟悉、掌握MCS-51单片机指令系统和应用软件的编程方法和技巧。

二、实验设备、材料1.微型计算机（PⅣ以上）；2.编程、汇编与模拟平台软件Keil uVision4；3.电子技术专业仿真软件protues运行平台；4.单片机实训开发电路板。

三、实验内容和实验步骤1.系统仿真电路参考原理图12.系统参考源程序1（用INT0控制流水灯左移1位，用INT1控制流水灯右移1位）已在实验板上演示ORG 0000HAJMP MAINORG 0003H ;INT0中断入口地址LJMP IN0ORG 0013H ;INT1中断入口地址LJMP IN1ORG 0020HMAIN:MOV TCON,#05HMOV IE,#85HMOV P2,#0FEHMOV A,#0FEHSJMP $IN0:CLR EARL A //左移MOV P2,ASETB EARETIIN1:CLR EARR A //右移MOV P2,ASETB EARETIEND3.系统参考源程序1（用8位发光二极管代表8位二进制数，用INT0控制加1递增，用INT1控制减1递减）已在实验板上演示ORG 0000HAJMP MAINORG 0003H ;INT0中断入口地址LJMP IN0ORG 0013H ;INT1中断入口地址LJMP IN1ORG 0020HMAIN:MOV TCON,#05HMOV IE,#85HMOV R0,#00HMOV A,#00HMOV P2,ASJMP $ IN0:INC R0MOV A,R0CPL AMOV P2,ARETIIN1:INC R0MOV A,R0CPL AMOV P2,ARETIEND4.系统参考源程序2（用INT0控制流水灯左移1位，用INT1控制流水灯右移1位）已在实验板上演示ORG 0000HAJMP MAINORG 0003H ;INT0中断入口地址CLR F0RETIORG 0013H ;INT1中断入口地址SETB F0RETIORG 0030HMAIN:MOV P2,#0FFHMOV TCON,#05HMOV IE,#85HMOV A,#7FHRRR:JNB F0,LLLRR A //右移MOV P2,AACALL DELAYSJMP RRRLLL:JB F0,RRRRL A //左移MOV P2,AACALL DELAYSJMP LLLDELAY:MOV R7,#8FH ;延时程序DELAY1:MOV R6,#0FFHDELAY2:MOV R5,#02HDELAY3:DJNZ R5,DELAY3DJNZ R6,DELAY2DJNZ R7,DELAY1RETEND。

MCS-51单片机实验第一部分软件实验 (2)软件实验一求一组数据的最大（小）值 (2)软件实验二二进制数转换为BCD数 (3)软件实验三二进制数转换为ASCII码 (3)第二部分硬件实验 (5)硬件实验一并行口输入、输出实验 (5)硬件实验二外部中断实验 (6)硬件实验三定时计数器实验 (9)硬件实验四串行通信实验 (11)第三部分综合实验 (13)综合实验一电子时钟 (13)第一部分软件实验软件实验一求一组数据的最大（小）值一、实验目的1.熟悉Keil μVision3软件，掌握C51语言程序的调试方法。

2.理解并掌握数组的定义及初始化。

3.熟悉并学会分支程序、循环程序的安排与设计。

二、实验设备装有Keil μVision3的计算机 1台三、实验内容••••1.用数组定义一组数据（如10个带符号数，每个占2字节），并赋初值；••••2.编程找出这组数的最大值、最小值，分别存在max、min变量中；••••3.编译后单步调试，打开Watches窗口和Memory窗口，观察变量值的变化以及它们在单片机存储器中的实际位置。

四、实验步骤1、建立项目文件：用鼠标单击【Project—New Project…】菜单命令，在弹出的“Creat New Project”窗口中选择项目保存的位置，在“文件名”后的框中输入项目文件名（可以与源程序文件名相同），单击“保存”。

并在弹出的窗口中选择器件型号。

2、建立源程序文件并添加到项目中：用鼠标单击【File—New…】菜单命令（或Create a new file），进入编辑窗口，在该窗口中输入源程序，单击【File—Save】菜单命令（或保存文件快捷按钮）保存文件（必须带扩展名）。

注意：用汇编语言写的程序，文件的扩展名为.ASM（必须写）；如用C语言则扩展名为.C。

然后将该文件添加到项目中。

必要时对单片机的晶振频率、编译输出文件（.hex）进行设置。

3、编译程序：用鼠标单击【Project—Build target或Rebuild all target files】菜单命令（或相应的快捷按钮），对源文件进行编译。

实验四中断系统一、实验目的1.掌握单片机中断系统的结构；2.掌握单片机的5个中断源、中断过程及中断源编号；3.掌握C51中断服务函数的编写。

二、实验设备PC机（含Proteus和Keil软件）三、实验原理中断是一个过程，当CPU在处理某件事情时，外部又发生了另一紧急事件，请求CPU 暂停当前的工作而去迅速处理该紧急事件。

处理结束后，再回到原来被中断的地方，继续原来的工作。

引起中断的原因或发出中断请求的来源，称为中断源。

MCS-51单片机有5个中断源，分为2个中断优先级，每个中断源的优先级都可以由软件来设定，可实现两级中断嵌套。

5个中断源分别是：1.外部中断请求源：即外部中断0和1，由外部引脚INT0（P3.2）/INT1（P3.3）引入。

2.内部中断请求源TF0/TF1：定时/计数器T0/T1的溢出中断标志。

3.内部中断请求源TI、RI：串行口发送、接收中断标志。

MCS-51单片机有4个与中断有关的特殊功能寄存器：中断允许寄存器IE、中断优先级寄存器IP、TCON、SCON（TCON、SCON的相关位作中断源的标志位）。

在TCON中有四位是与外部中断有关的。

IT0/IT1：INT0/INT1触发方式控制位，可由软件进和置位和复位，IT0/IT1，INT0/INT1为低电平触发方式，IT0/IT1，INT0/INT1为负跳变触发方式。

IE0/IE1：INT0/INT1中断请求标志位。

当有外部的中断请求时，该就会置1（由硬件来完成），在CPU 响应中断后，由硬件将IE0/IE1清0。

四、实验内容1.编程实现：8个LED一直熄灭，每按一次按键，LED闪烁6次。

2.编程实现：8个LED一直闪烁，每按一次按键，8个LED流水一次。

3.编程实现：按一次单脉冲，8个LED闪烁；再按一次按键，8个LED流水；以此循环往复。

硬件连接：外设单片机引脚8个LED P1按键外部0中断P3.2五、实验结果1.画出单片机与8个LED、按键的连接电路原理图。

实验二外部中断实验实验报告
一、实验内容
单片机外部中断0（P3.2）已与独立式键盘中KEY0连接，外部中断1（P3.3）已与KEY1连接，要求在无外部中断时最上面一位发光二极管（LED10）点亮。

请编程实现：当KEY0按下，外部中断0请求中断，控制发光二极管从上到下循环点亮3圈；当KEY1按下，外部中断1请求中断，控制发光二极管闪烁3次。

（要求外部中断1优先级高于外部中断0，即KEY1按下后能够打断流水灯的动作，当外中断1处理完后，恢复外中断0的处理，并且能从上次打断的那个LED开始循环）。

单片机与发光二极管的连接如图2-1所示，独立式键盘原理图如图2-2所示。

图2-1 单片机与发光二极管的连接原理图
2-2 独立式键盘原理图
三、硬件电路分析
1、阅读电路2-1简要分析如何使发光二极管点亮？
当LEDS0 为高电平时，三极管Q6导通，发光二极管的阳极为高电平，此时，当给发光二极管的阴极为低电平时，发光二极管两端存在电位差，发光二极管导通，则发光二极管点亮。

2、简要画出独立式按键电路（一个键），并分析其如何工作？
如图所示，当按键按下时，单片机IO处会由高电平变为低电平，单片机IO口在经过消抖处理之后仍然检测为低电平，则表明按键被按下。

四、程序设计
画出主程序流程图：
画出外部中断0流程图；
五、思考题
六、收获和体会。

实验6 外部中断实验(仿真部分)一、实验目的1. 学习外部中断技术的基本使用方法。

2. 学习中断处理程序的编程方法。

二、实验内容在INT0和INT1上分别接了两个可回复式按钮，其中INT0上的按钮每按下一次则计数加一，其中INT1上的按钮每按下一次则计数减一。

P1．0~ P1．3接LED 灯，以显示计数信号。

三、实验说明编写中断处理程序需要注意的问题是：1．保护进入中断时的状态，并在退出中断之前恢复进入时的状态。

2．必须在中断处理程序中设定是否允许中断重入，即设置EX0位。

3．INT0和INT1分别接单次脉冲发生器。

P1．0~ P1．3接LED 灯，以查看计数信号．四、硬件设计利用以下元件：AT89C51、BOTTON 、CAP 、CAP-POL 、CRYSTAL 、RES 、NOT 、LED-Yellow 。

设计出如下的硬件电路。

晶振频率为12MHz 。

五、参考程序框图主程序框图 INT0中断处理程序框图开始 设置有关中断控制寄存器开外中断INT0、INT1 设置P1．0~ 3初始状态 显示循环等待中断 INT0中断入口 计数加一 保护现场 恢复现场 中断返回实验6 外部中断实验(实验箱部分)1.实验目的认识中断的基本概念学会外部中断的基本用法学会asm和C51的中断编程方法2.实验原理图按键中断【硬件接法】P1.1控制LED，低电平点亮P3.3/INT1接按键，按下时产生低电平【运行效果】程序工作于中断方式，按下按键K2后，LED点亮，1.5秒后自动熄灭。

8051单片机有/INT0和/INT1两条外部中断请求输入线，用于输入两个外部中断源的中断请求信号，并允许外部中断源以低电平或下降沿触发方式来输入中断请求信号。

/INT0和/INT1中断的入口地址分别是0003H和0013H。

TCON寄存器（SFR地址：88H）中的IT0和IT1位分别决定/INT0和/INT1的触发方式，置位时为下降沿触发，清零时为低电平触发。

MCS-51单片机应用实验教程课程设计1. 简介MCS-51单片机是一种高性能、低功耗单片机，广泛应用于各个领域。

本文主要介绍MCS-51单片机应用实验教程课程设计内容，以帮助初学者了解MCS-51单片机的应用。

2. 实验环境•Keil C51编译器•STC89C52RC单片机•电路板和外围器件•PC3. 实验内容3.1 实验1：LED流水灯LED流水灯是MCS-51单片机入门实验，可以让学生熟悉MCS-51单片机基本指令和寄存器的使用，以及加深对位运算的理解。

实现方法：通过MCS-51单片机的IO口和位运算实现8个LED灯的流水效果。

3.2 实验2：数码管显示数码管是一种常见的数字显示器件，通过数码管的显示，可以实现对数字的显示和闪烁等效果。

该实验可以让学生了解MCS-51单片机的定时器和中断服务程序的使用，以及对数码管的控制。

实现方法：通过MCS-51单片机的定时器，按照一定的时间间隔对数码管进行显示和闪烁。

3.3 实验3：按键控制LED灯按键开关是电子产品常用的一种输入方式，通过按键的不同状态可以控制LED等输出设备的开关。

该实验可以让学生了解MCS-51单片机的IO口的输入状态读取和控制。

实现方法：通过MCS-51单片机的IO口读取按键输入状态，通过位运算控制LED灯的开关。

3.4 实验4：外部中断实现按钮控制LED灯外部中断是MCS-51单片机的一种重要功能，通过外部中断可以实现对按钮的响应，进而实现对LED等设备的控制。

该实验可以让学生进一步了解MCS-51单片机的外部中断服务程序的使用和IO口管理。

实现方法：通过MCS-51单片机的外部中断输入，响应按键状态，并通过位运算控制LED灯的开关。

3.5 实验5：定时器PWM控制LED灯亮度通过调节LED灯的亮度，可以达到调节电子产品亮度的效果。

该实验可以让学生了解MCS-51单片机的定时器的PWM输出功能，以及通过PWM实现对LED等设备的亮度调节。

一、实验目的1. 理解单片机外部中断的概念和工作原理。

2. 掌握MCS-51单片机外部中断的编程方法。

3. 通过实验验证外部中断在实际应用中的效果。

二、实验环境1. 实验设备：MCS-51单片机实验板、按键、LED灯、面包板、连接线等。

2. 开发环境：Keil uVision5软件。

三、实验原理外部中断是单片机的一个重要功能，用于响应外部事件。

当外部事件发生时，CPU可以暂停当前程序，转而执行中断服务程序，处理外部事件。

MCS-51单片机有两个外部中断源，即INT0和INT1。

四、实验内容1. 硬件连接将按键连接到单片机的INT0或INT1引脚，LED灯连接到单片机的某个I/O口。

具体连接方式如下：- 将按键的一端连接到单片机的INT0或INT1引脚，另一端连接到地。

- 将LED灯的正极连接到单片机的某个I/O口，负极连接到地。

2. 程序设计（1）初始化单片机```cvoid main() {EA = 1; // 开启总中断EX0 = 1; // 开启INT0中断IT0 = 1; // 设置INT0为下降沿触发P1 = 0xFF; // 初始化P1口为高电平，关闭LED灯 while(1) {// 主循环}}```（2）编写中断服务程序```cvoid ext0_isr() interrupt 0 {P1 = 0x00; // 点亮LED灯delay(500); // 延时0.5秒P1 = 0xFF; // 熄灭LED灯}```（3）编写延时函数```cvoid delay(unsigned int ms) {unsigned int i, j;for(i = 0; i < ms; i++)for(j = 0; j < 123; j++);}```3. 实验步骤1. 编写程序，并使用Keil uVision5软件进行编译和烧录。

2. 将程序烧录到单片机中，并连接好硬件电路。

3. 按下按键，观察LED灯是否闪烁。

单片机实验1实验一、MCS51单片机基本开发环境1．实验目的：1) 熟悉软件的集成开发环境2) 掌握单片机软件设计流程3) 掌握单片机存贮器结构及各窗口之间的联系2．实验内容：1) 用三种方法实现将累加器A内容改为20H方法1--MOV A,#20H方法2—MOV R0,#20HMOV A,R0方法3—MOV R0,#20HXCH A,R02) 将58H位单元置为1，观察内部RAM中2BH内容的变化代码：SETB 2BH.0JMP $END这是关于内部存储中对单元和字节了解,不理解很容易做错.比如开始写的指令为MOV R0,#58H;MOV @R0,#1这是错误的指令。

这就需要认真去了解单片机中的字节地址与位地址的关系。

80C51中有位寻址区和字节寻址区。

题目中58H为位地址，2BH为字节地址，且58H为2B字节的最低位。

由于58H属于位寻址区，可用位操作指令SETB进行置位，SETB 2BH.0执行后，2ＢＨ中内容变为０１3) 如果当前状态为有进位、工作寄存器使用区2，请用3种方法设置这种状态代码：ANL PSW,#01HMOV A,PSWCJNE A,#01,LAB2LAB1:JMP LAB1LAB2: SETB PSW.4 MOV P0,#01H MOV R0,#18HCLR PSW.3 MOV C,P0.0 MOV PSW,R0MOV PSW.4,CCPL CMOV PSW.3,CEND以上ＬＡＢ２写了三段代码，可分别完成题目要求。

不过实验时只是对代码进行了错误调试，没有对结果进行检验。

其中值得注意的是对于布尔（位）操作指令的用法，比如传送指令必须经累加器C，如第二段中MOV P0,#01H ; MOV C,P0.0 ，以及对于位寻址的方式（如需用到“.”隔开）的应用。

4) 编一个小程序将内部RAM中的20H单元的内容送到21H单元并调试(分组完成）代码：5) 用程序将堆栈指针指向60H，然后在堆栈中依次压入01，02，03，04，05五个数，观察哪些单元内容发生了变化，各变为多少？从哪些窗口可以发现这些变化？顺序将堆栈中的五个数放入30H～34H 五个单元中，编程实现之。

宁德师范学院计算机系实验报告（2014—2015学年第2学期）课程名称单片机原理实验名称中断实验专业计算机科学与技术（非师）年级12级学号B********** 姓名王秋指导教师杨烈君实验日期2015.5.21实验步骤、实验结果及分析：1、使用Proteus ISIS 7 Professional应用程序，建立一个.DSN文件2、在“库”下拉菜单中，选中“拾取元件”（快捷键P），分别选择以下元件：AT89C51、LED-YELLOW、BUTTON、7SEG-MPX8-CA-BLUE、RESPACK-8。

3、构建仿真电路4、创建一个Keil应用程序：新建工程项目文件；为工程选择目标器件（AT89C52）；为工程项目创建源程序文件并输入程序代码；保存创建的源程序项目文件；把源程序文件添加到项目中。

5、把程序经过编译后生成的HEX文件添加到仿真电路中的处理器中（编辑元件→文件路径）程序代码：1.实现单按键控制Led灯闪烁#include"reg51.h"#define uchar unsigned charsbit Led1=P1^0; uchar Mode=0;void delay(int x) //定义时间间隔{while(x--);}void button_Cotrol() //根据按键模式执行相应的代码{if(Mode==0)Led1=0;if(Mode==1){Led1=~Led1;delay(1000);}}void int0() interrupt 0 //外中断0的中断编号为0{Mode=(Mode+1)%2; //更改按键模式}void main(){Led1=0; //置初值EA=1; //开放总中断EX0=1; //允许使用外中断0IT0=1; //选择负跳变来触发外中断while(1)button_Cotrol();}图1 单按键控制Led灯闪烁while(1)button_Cotrol();}图2 单按键多功能识别，控制4路Led灯闪烁3.实现0-99的计数器效果，按一下数值加1#include"reg51.h"#define uchar unsigned char#define disp_null 10sbit key=P3^2;uchar code tab[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff}; //共阳数码管显示0~9的段码表uchar DispBuf[8];uchar sec=0;void delay(int x) //定义时间间隔{while(x--);}void PutTime(){DispBuf[7]=sec%10;while(1){P1=0x00;display();}}图3 0-99的计数器效果，按一下数值加1注：1、报告内的项目或设置，可根据实际情况加以补充和调整2、教师批改学生实验报告应在学生提交实验报告10日内。
