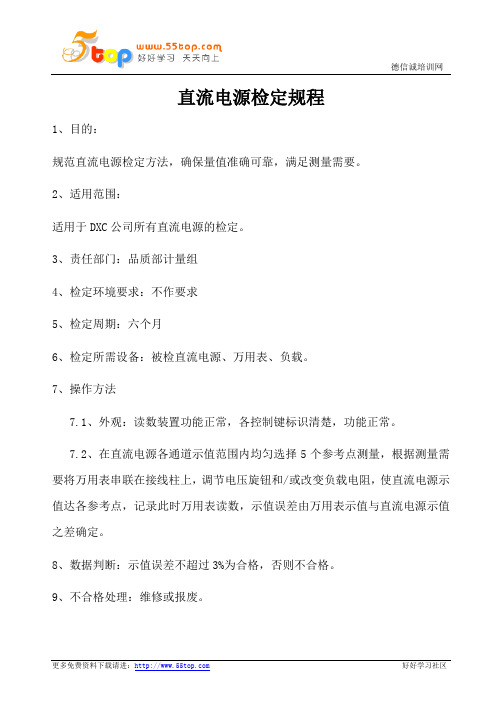

直流电能表检定装置检定规程1 范围本规程适用于直流电能表检定装置(以下简称装置)的首次检定、后续检定和使用中检查。
2 引用文件本规程引用下列文件:JJG 842-2017 电子式直流电能表检定规程GB/T 33708-2017 静止式直流电能表凡是注日期的引用文件,仅注日期的版本适用于本规程;凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规程。
3 术语3.1 纹波在直流电压或电流中,叠加在直流上的交流分量。
纹波的大小通常采用有效值或峰值来表示,本规程采用有效值表示。
3.3 纹波系数输出纹波电压(电流)的有效值与输出直流电压(电流)之比,通常采用百分比(%)表示。
4 概述装置用于直流电能表的检定,是向被检电能表提供并测量电能的器具的组合。
通常,装置由电能测量标准器(标准电能表、功率表、电能变换器)或电能测量电路、量限扩展电路、电量监视电路(或仪表),辅助测量电路和通讯接口、以及电能输出电路组成。
装置按被检电能表电流接入方式可分为电流直接接入式、电压输入型电流间接接入式和两者兼具三种类型。
5 计量性能要求5.1输出电压误差输出电压误差是指在参比条件下装置输出电压的测量误差,由试验确定并用相对误差表示。
各等级装置的输出电压误差不应超过表1的规定。
如装置采用多路电压隔离输出,则每路输出电压误差均应满足要求。
5.2输出电流误差输出电流误差是指在参比条件下装置输出电流的测量误差,由试验确定并用相对误差表示。
各等级装置的输出电流误差不应超过表2的规定。
当装置兼具电流直接接入式、电压输入型电流间接接入式时,需分别对直接输出的电流和以电压信号输出的电流进行测量。
表1 装置输出电压的最大允许误差(%)表2 装置输出电流的最大允许误差(%)5.3 电能基本误差5.3.l 电能基本误差是指装置在参比条件下对电能的测量误差,由试验确定并用相对误差表示。
5.3.2 装置的准确度等级按电能测量的准确度等级划分。
电能表检定规程
电能表检定是一种检验电能表的工作性能和测量精度的方法,检定过程包括设备检查、准确度检验、模拟测量和数字计量系统检验。
一、设备检查。
1、电能表外观和结构检查。
首先对电能表的外观和结构检查,看电能表有没有异常和损坏;
2、电路检查。
检查电能表的电路完整性,有没有断路、开路、短路等异常;
3、故障检查。
用专用检查仪,检查电能表的各项性能指标是否超出规定范围;
4、保护检查。
检查电能表的保护装置是否完好,比如电流保护装置是否正常工作;
二、准确度检验。
1、精度检验。
用精准的负荷法,以及特定的负荷测量电表的误差,检验电能表的准确度;
2、稳定性检验。
检测电表在现场及实验室环境条件下的稳定性,用以检验产品的安全性和可靠性;
三、模拟测量。
用模拟测量仪器,检验电表的模拟测量功能,看电表的读数是否正确;
四、数字计量系统检验。
用专业的仪器,检验电表在数字计量系统下的实际测量精度,看电表
在多种不同负荷条件下的测量是否准确。
直流仪表检验装置检定方法中华人民共和国水利电力部关于颁发《电能计量装置检验规程》等四种规程的通知(83)水电技字第94号我部1962年颁发的《电气测量仪表检验规程》(试行),已委托西北电管局电力试验研究所等单位进行了修订。
根据各方面的意见,现将原规程分订成《电能计量装置检验规程》和《电测量指示仪表检验规程》两本规程,并委托华北电管局电力试验研究所等单位编写了《交流仪表检验装置检定方法》和《直流仪表检验装置检定方法》两本规程。
经两年来的试验、验证和讨论修改,现正式颁发,其名称及编号如下:1.电能计量装置检验规程SD109-832.电测量指示仪表检验规程SD110-833.交流仪表检验装置检定方法SD111-834.直流仪表检验装置检定方法SD112-83以上规程从1984年7月1日开始执行。
在执行中,如遇到问题,可随时函告我部。
自执行之日起,原水利电力部1962年颁发的《电气测量仪表检验规程》(试行)作废。
1983年12月31日本方法适用于制造厂生产和自己安装的检验0.5级及以上电气测量仪表的直流仪表检验装置,包括比较法检验装置和补偿法检验装置。
1 一般规定1.1 装置应工作在周围空气温度为20±5℃、相对湿度低于80%、以及空气中不含有任何腐蚀性气体的环境中。
附近(1.5米以内)不应有任何加热设备、强磁场和强电场,太阳光不应直接照射在装置上。
保证装置准确度的温度应在20±2℃。
每小时温度变化不应超过0.5℃。
1.2 装置中的标准仪表,标准量具和仪器等设备均应有检定证书(或试验报告),并应妥善保存。
1.3 装置应有原理线路图,完整的安装线路图,以及有关技术资料。
1.4 装置的检定周期为三年,使用单位至少每年维护一次。
标准量具、仪表和仪器等设备的检定周期,应按有关规程的规定进行。
2 技术要求2.1 比较法检验装置2.1.1 装置上各种用途的转换开关和接线端钮应有标志。
2.1.2 装置上监视用电压表和电流表的准确度等级可为1.5级或2.5级。
电测仪表校验规程一、交直流指示仪表校准规范检修性质:周期检定1、目的:1.规范检修人员作业行为,确保检修人员及设备运行安全.使指示仪检定检修后符合校准规范规定要求。
2、本检修程序为所有参加本项目的工作人员所必须遵循的质量保证程序。
2、适用范围:适用于新制造、使用中及修理后的直接作用模拟指示直流和交流电流表、电压表、功率表的日常维护检修检定工作。
3 、概述:仪表是由测量机构和测量线路两部分组成的,当被测量通过测量线路变成测量机构所能接受的量时,该量驱动测量机构运动,从而指出被测量的大小。
4 、引用文件:本规程引用我厂《电气检修规程》、《电力生产安全规程》、《电流表、电压表、功率表》国家计量校准规范,《JJG124—1993》。
电测仪表《ZLZY15/JL -063》校验规范等。
5、技术要求1、仪表应有保证其正确使用的标志,且不应有可以引起测量错误和影响准确度的缺陷。
检查外壳及玻璃上是否完整,嵌接是否良好。
2X--X。
γ=-----------×100%Xn式中:X-仪表的指示值:X-被测量的实际值:Xn-被检表测量范围上限。
3、升降变差仪表的升降变差不应超过基本误差限的绝对值。
|X01-X02|γ=------------------×100%Xn式中:X01和X02分别为某点被测量的上升和下降的实际值,Xn为被检表测量范围上限。
4、偏离零位:对在标度尺上有零分度线的仪表,应进行断电时回零试验。
在测量范围上限通电30s,立即减小被测量至零,断电15s内,用标度尺长度的百分数表示,指示器偏离零分度线不应超过基本误差限的50%。
5、位置影响:对有位置标志的仪表,当其自标准位置向任意方向倾斜5·或规定值,而对无位置标志的仪表应倾斜90·为水平或垂直位置,其允许改变量前者不超过表1 规定的基本误差限的50%,后者不超过100%。
6、绝缘电阻试验:仪表的所有线路与试验地之间的绝缘电阻,在环境温度15---35℃和相对湿度不超过75%时,在施加约500V直流电压1min后测得的绝缘电阻不应低干5MR7、阻尼:过冲:对全偏转角小于180·的仪表,其过冲不得超过标度尺长度的20%,其他仪表不得超过25%.响应时间:对仪表突然施加能使其指示器指在标度尺2/3处的被测量,在4S之后其指示器偏离最终静止位置不超过标度尺全长的1.5%.8、功率表的功率因数影响:对等级指数等于或大于0.5的仪表,功率因数影响应在滞后状态下试验,对等级指数小于和等于0.3的仪表,应在滞后和超前两种状态下试验,由此引起的仪表指示值的改变量不应超过基本误差限的100%.6:对检定装置的要求:1:检定装置的总不确定度应小于被检表充许误差限的1/3----1/5。
浅谈直流电能表检定摘要:现如今,我国的经济在迅猛发展,社会在不断进步,随着电动汽车的推广使用,直流电能表用于电动汽车充电电量或电池放电电量的贸易结算已成为必然趋势。
本文简要介绍了直流电能表的相关技术规范及计量原理,研制了高电压、大电流直流电能表检定装置,详细介绍了检定装置的原理及相关技术。
检定装置用于直流电能表的检定工作取得了良好的效果。
关键词:电动汽车;直流电能表;检定装置引言直流电能表是针对直流屏、太阳能供电、电信基站、地铁等应用场合而设计的,已广泛用于太阳能电池板、直流电源等直流信号设备的电能值测试中,但其测量的电压电流范围往往较小,并很少作为贸易结算的依据。
随着国民经济的发展,对交通工具的节能环保的要求日益迫切。
以蓄电池为动力的电动汽车由于节能环保的特性,作为国家新能源战略的重要组成部分,正在越来越广泛的成为一种新型的交通工具。
电动汽车充电站内的计量器具能否符合法定管理要求直接关系到贸易结算的公平公正以及我国电动汽车产业的发展。
目前,对电动汽车充放电所用的计量检测技术还不成熟,对电动汽车充电桩的计量,最常用的还是在整流前采用交流电能表进行计量,该方法的缺陷在于不可避免的带入整流所造成的误差,并会将整流时带来的电能损耗算在用户侧,增加用户用电费用。
因此为了避免给用户带来不必要的损失,在直流侧直接进行直流电能的计量是一种更为可取的方式。
而非车载的直流充电机也只能采取这种方式。
针对电动汽车充电过程中电压电流范围比较宽的特点,与普通的直流电能表计量相比,对工作于电动汽车充电站的直流电能表的计量提出了更高的要求。
1装置的工作原理该装置主要由直流电压源、直流电流源、小信号电压源、直流标准电能表、时钟测试仪、通讯单元、PDA、ARM误差仪和PC机检定软件等组成,各功能模块采用独立设计。
工作原理如下。
PC机根据方案中的测试负载点计算测试圈数和理论脉冲数,再通知多通道直流标准表进行电压、电流和电能档位切换,然后给直流电压源和直流电流源发送升源命令,当电压源、电流源升源稳定后,读取多通道直流标准表的电压、电流测量值并反馈到直流电压源和直流电流源对输出值进行修正,确保源输出准确。
ir46电能表检定规程
(实用版)
目录
1.概述
2.检定项目
3.检定方法
4.检定结果处理
5.检定周期
6.实施和修订说明
正文
一、概述
ir46 电能表检定规程是为了保证电能表的准确性和可靠性,依据国家电力行业标准制定的一项检定标准。
电能表的准确性直接关系到电力计量的准确性,因此,电能表的检定工作具有非常重要的意义。
二、检定项目
电能表的检定项目主要包括外观检查、功能检查、误差检查等。
外观检查主要是检查电能表的外壳、封印、标签等是否完好无损;功能检查主要是检查电能表的基本功能是否正常;误差检查则是检查电能表的计量误差是否在允许范围内。
三、检定方法
电能表的检定方法主要包括标准电能表比较法、互感器比较法、电压互感器比较法等。
标准电能表比较法是最常用的一种方法,主要是通过与标准电能表进行比较,来检查被检电能表的误差。
四、检定结果处理
检定结果的处理主要包括两个方面,一是对检定合格的电能表进行封印,二是对检定不合格的电能表进行维修或报废。
对于维修的电能表,需要重新进行检定,直到达到合格标准。
五、检定周期
电能表的检定周期一般为一年,但对于使用环境恶劣、使用频率高的电能表,检定周期可以适当缩短。
六、实施和修订说明
本规程自发布之日起实施,原有的相关规程同时废止。
本规程的修订由电力行业相关部门负责,每次修订后都需要重新发布。
直流电能表安全操作及保养规程直流电能表是一种用于测量直流电流、电压、功率等电气量的电表。
作为一种测量电气量的仪器,它通常被广泛应用于电力系统、工业生产及科研领域中。
在使用直流电能表时,为了保证安全并提高使用寿命,我们需要遵守以下操作规程和保养注意事项。
直流电能表的安全操作规程1.在接入直流电能表前,一定要确认被测电路和直流电能表之间的接线正确无误,并在保持安全距离的前提下接线。
2.在接入直流电能表时,要先断开直流电源并等待电路放电之后才能进行接线。
3.在测量高精度电气量时,需要使用精密直流电能表,并避免将其在过高或过低的温度环境下运行。
4.在操作直流电能表时,必须按照其规定的量程来进行测量,并且在保持测量器件的精度的前提下保持合理的测量范围。
5.防止在电路中出现过高的电流和电压,以避免过载损坏直流电能表。
6.在使用直流电能表进行测量前,必须将被测电路中所有电源开关关闭,并等待电路放电后再进行测量。
7.对于精度较高的直流电能表,每次测量前需要先对其进行零点调节,以保证其准确度。
8.操作直流电能表时,需要经常检查其电缆连接是否牢固,以避免出现电路连接断开的情况。
9.在使用直流电能表进行测量时,必须在保持合适的工作温度下操作,避免在过热的环境中运行。
10.最后,操作者必须仔细阅读直流电能表的操作手册,并严格按照其上的规定进行操作。
直流电能表的保养规程1.在正常使用直流电能表的过程中,需要经常检查其外部附件和电缆连接是否完好。
2.对于尘土较多的环境,需注意电能表内部的积尘情况,及时清洁其外壳和内部附件以保证正常使用。
3.在直流电能表未使用过长时间或在高温、潮湿等环境下使用后,应留意其内部电路是否有发霉现象,及时清洁和晾晒电路,避免对电气元器件产生损坏影响。
4.对于直流电能表受到撞击或其他硬物撞击造成滑动表保护器或表位移动,需注意寻找并及时修正,以保证测量精度。
5.当直流电能表出现明显的故障或故障情况不能及时排除时,必须立即停止使用,并及时送专业维修人员进行检查和修理。

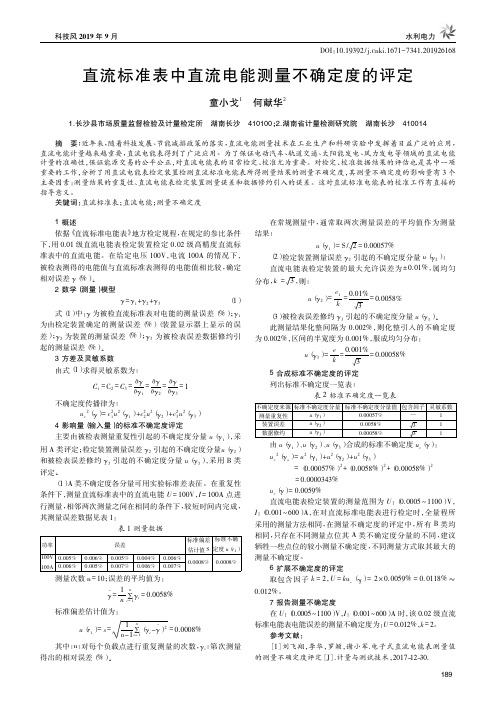

直流标准电能表检定规程1 范围本规程适用于直流标准电能表(以下简称标准电能表)首次检定、后续检定。
2 引用文件本规程引用下列文件:JJG 842-2017 电子式直流电能表检定规程JJG 1085-2013标准电能表GB/T 33708-2017静止式直流电能表凡是注日期的引用文件,仅注日期的版本适用于本规程;凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规程。
3 概述标准电能表是一种测量直流电能量的仪表。
通常被设计并工作在一个受控的实验室环境中以获得最高准确度和稳定度。
标准电能表一般由电压输入模块、电流输入模块、乘法器模块、数字信号处理单元、误差处理模块以及显示模块组成。
标准电能表可独立使用,也可作为电能表检定装置的主标准器使用。
标准电能表的电流输入方式可以是电流直接输入,也可以是电压小信号输入,或者是两者都兼备。
4 计量性能要求4.1电压测量误差电压测量误差是指在参比条件下,标准电能表输入电压的测量误差,由试验确定并用相对误差表示。
各等级标准电能表的电压测量误差不应超过表1的规定。
4.2电流测量误差电流测量误差是指在参比条件下,标准电能表输入电流的测量误差,由试验确定并用相对误差表示。
各等级标准电能表的电流测量误差不应超过表2的规定。
当标准电能表兼具电流直接接入式、电压输入型电流间接接入式时,需分别对这两个测试端进行测量。
4.3电能基本误差4.3.1电能基本误差以相对误差的百分数表示。
在参比条件下,标准电能表的基本误差极限值(简称基本误差限)不得超过表3和表4的规定。
表1 电压测量的最大允许误差(%)表2 电流测量的最大允许误差(%)4.3.2在检定周期内标准电能表基本误差改变量的绝对值不得超过基本误差限的绝对值。
4.3.3标准电能表在24 h内的基本误差改变量的绝对值不得超过基本误差限绝对值的 1/5。
4.3.4从预热时间结束算起,标准电能表连续工作8 h,基本误差不得超过基本误差限,且基本误差改变量的绝对值不得超过表5的规定。
直流标准电能表检定规程
第一条为规范被检测表具的检定,统一检定要求及技术标准,根据电能表检定法规定,制定本规程。
第二条规程适用于在我国境内制造的,及进口的直流标准电能表的检定。
第三条定的基础标准为GB/T 12183《变压器精度等级及检定方法》、GB/T 10406《电能表基本参数、型式及精度要求》及GB/T 7588《电能表误差》等标准。
第二部分定条件
第四条定应符合现行有关法规和标准的规定,确保标准电能表长期可靠使用;同时,应尊重电能表生产企业、用户及使用者的要求。
第五条定环境温度应符合GB/T 18580《电能表检定技术条件》的规定。
第六条定设备应具有符合GB/T 30754 《电能计量用电能表检定设备》要求的功能,并应能满足精度要求。
第七条定时,应使用有良好温度特性的参比源,其温度特性的最大偏差应不超过GB/T18580的规定;参比源在检定过程中应确保它的频率与被检电能表的频率一致。
第三部分定过程
第八条定的步骤和要求:
(一)外部检查
1.检查电能表机械构造、结构、外形及样式;
2.检查电能表连接及绝缘情况;
3.检查电能表有效数字及指示灯是否正确;
4.检查电能表刻度盘、零点、电流量程标志;
(二)功能检查
1.检查电能表正反向电能累计功能;
2.检查电能表的表盘运转方向;
3.检查电能表脉冲输出功能;
4.检查电能表预设脉冲输出功能;
(三)精密检定
1.检查电能表的频率特性;
2.检查电能表的最大量程;
3.检查电能表的示值误差;
4.检查电能表的时标误差。
第四部分定结果判定
第九条定结果按照下表确定是否合格:
电能表类型 |值误差限值 (Ib) |误差限值 (Ib)
------------ | ------------- | ------------- 普通类 | 0.1%Ib(可加载) | 0.2%Ib(允许)
特种类 | 0.2%Ib(可加载) | 0.2%Ib(可加载)
第五部分定证书
第十条定完成后,检定机构应发放检定合格证书。
检定证书应包括以下内容:
1.检定机构名称;
2.电能表型号;
3.电能表厂家、出厂编号;
4.电能表检定日期、有效期;
5.电能表示值误差、时标误差情况;
6.检定结论。
第六部分定机构
第十一条定机构应遵守《电能表检定策划管理办法》(DL/T
590-1-2011)及本规程,具备以下的条件:
1.有检定经验和专业技术人员,具有国家认可的主要负责人;
2.具有必要的鉴定设备和检定仪器;
3.建立健全的检定管理体系。
第十二条定机构应对检定结果具有责任,应严格执行检定程序,并保证检定结果的准确性和可靠性。
第七部分则
第十三条规程自2012年7月1日起施行,原标准《简易电能表检定规程》(DL/T 590-2008)废止。
