混油钻井液气测值的校正-录井实用

气测录井的质量控制措施1、前言气测录井是通过脱气器将钻井液中的气体脱出后泵入色谱仪的一种测量方法，由于气测录井所测量的气体参数来源于地层流体，因此气测录井数据与地层流体之间存在某种相关关系，同时由于气测录井不是对地层流体直接测量，因此测量环境及其测量方式本身会给气测录井数据带来直接影响。

2、被测气体的形成过程及其影响因素2.1被测气体的形成过程当钻头钻碎岩屑后，钻碎的岩屑气、扩散气及其地层渗透气在随钻井液返出过程中与钻井液充分融合，安装在高架槽上的脱气器的作用就是将钻井液中的气体脱出来，并通过样品泵泵入仪器。

2.2决定气体含量的因素被测量气体在形成过程中受到若干因素的影响，当地层含气量一定时, 测量值的高低受到诸多因素的影响，在解释过程中必须的考虑加以考虑，这些因素概括起来分为两部分。

(1)环境因素钻头类型：钻头破碎率越高测量值越大，采用PDC钻头比采用牙轮钻头钻进测量值偏高。

钻头直径：钻头直径越大，单一测量米内钻碎岩屑越多，测量值则越高。

钻时：钻时越大单位时间内的破碎量越小，因此高钻时测量值偏低。

泵量：泵量越大对岩屑的稀释越大，测量值越低。

钻井液密度：钻井液对钻碎岩屑前对地层有冲洗作用，低压高渗透地层往往受到较大影响，密度越高测量值越低。

(2)设备因素影响脱气器的浸入深度越深，钻井液破碎量越大，脱出的气体越多，补偿空气越小，样品气浓度越高。

脱气器的浸入深度过深，虽然钻井液破碎量增大，但由于破碎率降低, 脱出的气体反而减少，补偿空气增大，样品气浓度减小。

样品泵泵量越大，补偿空气越大，样品气浓度越小(进口仪，如DATALOG 样品泵为900ML,国产仪一般在800-1200ML之间)。

内外管线污染会造成十分严重的影响，不但影响全煌值的大小，同时使各组分的比例关系遭到破坏，各组分之间由此产生的误差有时会在10 倍以上。

色谱刻度误差，仪器刻度都会存在一定误差，在部级标准中全煌误差要求在20%以内，组分要求在15%以内。

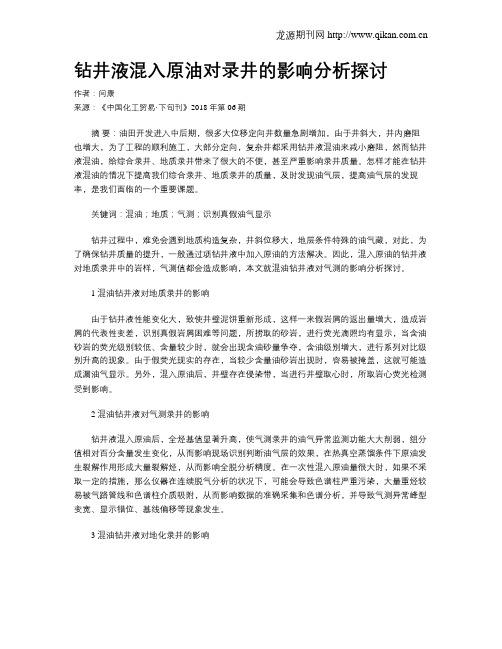

钻井液混入原油对录井的影响分析探讨作者：闫康来源：《中国化工贸易·下旬刊》2018年第06期摘要：油田开发进入中后期，很多大位移定向井数量急剧增加，由于井斜大，井内磨阻也增大，为了工程的顺利施工，大部分定向，复杂井都采用钻井液混油来减小磨阻，然而钻井液混油，给综合录井、地质录井带来了很大的不便，甚至严重影响录井质量。

怎样才能在钻井液混油的情况下提高我们综合录井、地质录井的质量，及时发现油气层，提高油气层的发现率，是我们面临的一个重要课题。

关键词：混油；地质；气测；识别真假油气显示钻井过程中，难免会遇到地质构造复杂，井斜位移大，地层条件特殊的油气藏，对此，为了确保钻井质量的提升，一般通过项钻井液中加入原油的方法解决。

因此，混入原油的钻井液对地质录井中的岩样，气测值都会造成影响，本文就混油钻井液对气测的影响分析探讨。

1 混油钻井液对地质录井的影响由于钻井液性能变化大，致使井壁泥饼重新形成，这样一来假岩屑的返出量增大，造成岩屑的代表性变差，识别真假岩屑困难等问题，所捞取的砂岩，进行荧光滴照均有显示，当含油砂岩的荧光级别较低、含量较少时，就会出现含油砂量争夺，含油级别增大，进行系列对比级别升高的现象。

由于假荧光现实的存在，当较少含量油砂岩出现时，容易被掩盖，这就可能造成漏油气显示。

另外，混入原油后，井壁存在侵染带，当进行井壁取心时，所取岩心荧光检测受到影响。

2 混油钻井液对气测录井的影响钻井液混入原油后，全烃基值显著升高，使气测录井的油气异常监测功能大大削弱，组分值相对百分含量发生变化，从而影响现场识别判断油气层的效果，在热真空蒸馏条件下原油发生裂解作用形成大量裂解烃，从而影响全脱分析精度。

在一次性混入原油量很大时，如果不采取一定的措施，那么仪器在连续脱气分析的状况下，可能会导致色谱柱严重污染，大量重烃较易被气路管线和色谱柱介质吸附，从而影响数据的准确采集和色谱分析，并导致气测异常峰型变宽、显示错位、基线偏移等现象发生。

气测录井影响因素及校正郑新卫;刘喆;卿华;吕海燕;张国田;卢晓阳【摘要】以自动连续检测钻井液中所含气体的成分和含量为目的的气测录井是早期发现油气层的重要手段之一。

通过在录井过程中对气测录井检测分析手段以及钻井过程中一些尚不可控因素的分析，阐述了影响气测录井发现和评价油气层准确性的两大类主要因素，它们分别为地质因素和非地质因素。

针对非地质因素中的钻井工程参数和井筒压差的影响，依次探讨了全烃地面含气量校正指数方法和井筒压差影响的校正方法。

数据对比表明，校正后的气测参数值更能反映地层的油气显示，参数变化曲线更明显，有利于提高气测录井资料的应用价值。

【期刊名称】《录井工程》【年(卷),期】2012(023)003【总页数】5页(P20-24)【关键词】气测录井;影响因素;分析;钻井工程参数;压差;校正【作者】郑新卫;刘喆;卿华;吕海燕;张国田;卢晓阳【作者单位】长城钻探工程有限公司录井公司;长城钻探工程有限公司录井公司;长城钻探工程有限公司录井公司;长城钻探工程有限公司录井公司;长城钻探工程有限公司录井公司;大港油田石油工程研究院【正文语种】中文【中图分类】TH763.5郑新卫，刘喆，卿华，吕海燕，张国田，卢晓阳.气测录井影响因素及校正.录井工程，2012，23（3）：20-24油气田勘探开发过程中，随钻气测录井烃组分值是发现和正确评价油气层的最直观的现场资料，也是评价油气层优劣的重要指标。

气测录井已经成为油气勘探开发中一种必不可少的录井检测分析手段，但是由于影响气测录井资料的因素颇多［1］，油气层评价方法在很大程度上局限于传统的、普遍适用的定性解释方法，不能有效地处理和充分利用现场采集的大量资料，造成了先进仪器设备与较为落后的资料处理方法之间的反差，影响了油气层评价的准确性。

随着石油勘探研究工作的不断深入，在不同区块、不同构造和不同地层中发现了许多特征各异的油气层［2］，这就使得油气层识别变得更加错综复杂。

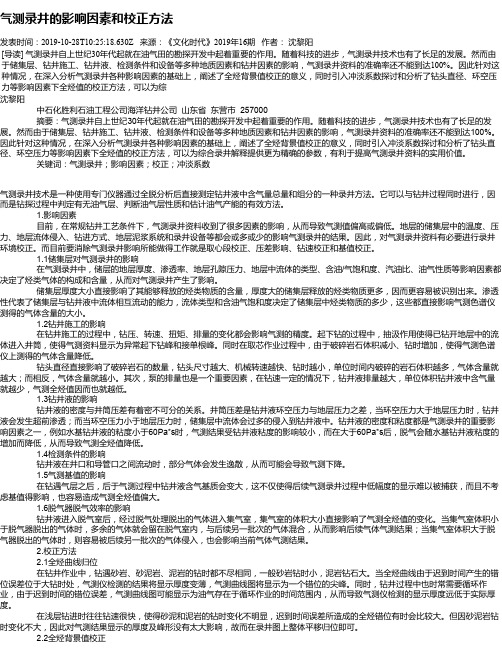

气测录井的影响因素和校正方法发表时间：2019-10-28T10:25:18.630Z 来源：《文化时代》2019年16期作者：沈黎阳[导读] 气测录井自上世纪30年代起就在油气田的勘探开发中起着重要的作用。

随着科技的进步，气测录井技术也有了长足的发展。

然而由于储集层、钻井施工、钻井液、检测条件和设备等多种地质因素和钻井因素的影响，气测录井资料的准确率还不能到达100%。

因此针对这种情况，在深入分析气测录井各种影响因素的基础上，阐述了全烃背景值校正的意义，同时引入冲淡系数探讨和分析了钻头直径、环空压力等影响因素下全烃值的校正方法，可以为综沈黎阳中石化胜利石油工程公司海洋钻井公司山东省东营市 257000 摘要：气测录井自上世纪30年代起就在油气田的勘探开发中起着重要的作用。

随着科技的进步，气测录井技术也有了长足的发展。

然而由于储集层、钻井施工、钻井液、检测条件和设备等多种地质因素和钻井因素的影响，气测录井资料的准确率还不能到达100%。

因此针对这种情况，在深入分析气测录井各种影响因素的基础上，阐述了全烃背景值校正的意义，同时引入冲淡系数探讨和分析了钻头直径、环空压力等影响因素下全烃值的校正方法，可以为综合录井解释提供更为精确的参数，有利于提高气测录井资料的实用价值。

关键词：气测录井；影响因素；校正；冲淡系数气测录井技术是一种使用专门仪器通过全脱分析后直接测定钻井液中含气量总量和组分的一种录井方法。

它可以与钻井过程同时进行，因而是钻探过程中判定有无油气层、判断油气层性质和估计油气产能的有效方法。

1.影响因素目前，在常规钻井工艺条件下，气测录井资料收到了很多因素的影响，从而导致气测值偏高或偏低。

地层的储集层中的温度、压力、地层流体侵入、钻进方式、地层泥浆系统和录井设备等都会或多或少的影响气测录井的结果。

因此，对气测录井资料有必要进行录井环境校正。

而目前要消除气测录井影响所能做得工作就是取心段校正、压差影响、钻速校正和基值校正。

钻井液密度计校准方法
钻井液密度计校准方法如下：
1. 将称重器放在水平的平台上，然后将标准液体注入密度计的容器中。

2. 等待密度计读数稳定不变后，记录值。

3. 参照标准液体的密度值，计算出实际密度值与读数的误差值。

4. 根据误差值调整密度计的读数，使其更加准确。

5. 重复以上步骤，直至密度计读数稳定，随时检查校准结果，确保准确性。

另外，还可以通过以下步骤进行校准：
1. 打开密度计的电源开关，等待其启动完成。

2. 将密度计探头浸入标准密度液中，确保探头完全浸入且液面与密度计探头的标记线对齐。

3. 按下密度计上的“cal”按键，密度计将自动进行一系列的自我测试和自动校准操作。

4. 待密度计完成自动校准操作后，读取密度计显示屏上的校准值，并进行记录。

如果读数与标准密度液的实际密度值存在偏差，则需要重新进行校准操作，直到读取到准确的校准值为止。

5. 校准完成后，将密度计探头从标准密度液中取出，并进行清洗和消毒处理，以确保其卫生干净，工作正常。

6. 最后，将已校准的密度计恢复到正常的工作模式，可以进行密度测量操作。

以上步骤仅供参考，具体操作请根据实际情况进行调整。

气测数据校正在录井综合解释中的应用彭文春;毛敏;杨毅;黄小刚;熊亭【摘要】气测录井数据是目前录井综合解释的主要基础资料,然而受井径、钻时、钻井液排量、钻井液密度等因素的影响,在井口检测到的岩层气测值与地层的真实含气量总有一定的差异.针对渤海湾海洋录井技术,在前人研究成果的基础上,总结出一个地层含气量校正公式.通过实际应用表明,该校正方法不仅能消除钻井工艺方面的影响,还能消除不同井眼、不同工程参数对气测值的影响,提高气测值的横向和纵向对比性,增强气测录井解释图板的规律性,因而有利于提高录井解释符合率.【期刊名称】《录井工程》【年(卷),期】2018(029)003【总页数】5页(P65-69)【关键词】气测值;钻时;井径;钻井液排量;录井解释【作者】彭文春;毛敏;杨毅;黄小刚;熊亭【作者单位】中法渤海地质服务有限公司;中法渤海地质服务有限公司;中法渤海地质服务有限公司;中法渤海地质服务有限公司;中法渤海地质服务有限公司【正文语种】中文【中图分类】TE132.10 引言海洋气测录井技术目前主要采用GZG定量脱气器和Reserval检测仪组合的方式，通过在返出口定量抽取钻井液的方法测量破碎岩体中的气体含量。

在正常钻进的情况下，该方法能较好地反映地层含气量变化，为海洋录井综合解释提供可靠的依据。

然而在特殊工程作业时，如滑动钻进和钻井取心等非正常钻进条件下，不能反映地层的真实含气量，另外，为了增加单井纵向对比和不同井之间的横向对比，在正常钻进条件下，还需考虑不同钻头尺寸、不同钻速、不同钻井液排量和钻井液密度等因素对气测值的影响。

为此，亟需寻求一种气测值校正方法，将各个影响因素都考虑在内，对检测到的气测值进行校正，获取地层的真实含气量信息，增强气测数据的对比性，从而提高录井综合解释的精度。

本文通过分析不同钻井条件对气测值的影响，拟合出一个适合当前检测方法的气测值校正公式。

1 气测影响因素1.1 井径目前海洋钻井工程采用的钻头直径主要有914.40、660.40、444.50、406.40、311.15、241.30、215.90 mm等，在地层含气量和钻速一定的情况下，钻头尺寸越大，单位时间破碎岩石体积越大，进入到井眼中的气体量越大。

113钻井液所携带的大部分信息如岩性资料、气体资料等都必须与迟到深度相对应，而算准迟到时间是计算迟到深度的关键，因此研究迟到时间的计算方法和校正方法在钻井液录井领域具有非常重要的意义[1]。

迟到时间是指钻井液、气体、岩屑或其他物质从井底上升到嗽叭口所需要的时间。

在录井工作中，迟到时间是一个最基本、非常重要的参数，迟到时间准确与否，直接关系到录取资料的准确性，通常用到的迟到时间主要为岩屑迟到时间。

理论迟到时间一般采用环空体积除以泵排量来计算，但实际迟到时间受到井深、井况、钻井液性能、泵排量以及泵效率、井身结构、岩屑颗粒形状及大小等多种因素的影响，与理论计算往往差别较大，所以现场需要对迟到时间进行实时校正[2-6]。

实物测量法、钻时气测对比法和特殊岩性对比法是录井中常用的3种迟到时间校正方法，但实物测量法一般实际校正井段的间距较大，钻时气测对比法和特殊岩性对比法往往受限因素较多，这就经常造成迟到时间校正后发生突变的情况。

在渤海海域集束评价钻探思维模式下，钻井工程方面工程施工大大加快，钻井速度大幅提升，浅部地层迟到时间的校正更为困难，这种突变现象也更为明显。

为了解决该问题，综合以往实践经验，在分井段计算理论迟到时间的基础上，研究迟到时间的连续性校正方法，对各井段的井径赋予相应的校正系数，从而对迟到时间及时进行修正，实现迟到时间的连续性校正，避免迟到时间经常突变的情况发生，确保录井资料的准确性。

1 迟到时间常规校正方法及存在的问题迟到时间校正的方法很多，岩屑迟到时间分井段计算校正法在渤海X构造的应用介绍了分井段迟到时间计算校正方法[2]，井径扩大率对岩屑迟到时间的影响校正介绍了利用井径扩大率校正迟到时间的方法[6]。

现场实际工作中，实物测量法、钻时气测对比法和特殊岩性对比法应用较多。

一般情况下利用上述迟到时间校正方法能够满足现场工作需求，但在渤海浅层快速钻井条件下容易出现一些问题。

1.1 常规校正方法实物测量法是指从井口投入实物求取迟到时间的方法，常用实物为瓷片、大米、塑料片、电石等，在渤海油田常用迟到时间校正的指示物为电石。

钻井液混油响应气测值较准确剔除方法杨明清;王成彪;王印;付丽霞【摘要】在水平井钻井过程中,向钻井液混入油类或有机添加剂,往往会对气测显示造成干扰,影响油气层的发现和评价.传统的解决方法一般根据经验扣除部分气测值,扣除部分作为钻井液混油响应气测值,该方法无法准确测定地层油气显示值.根据来自地层的气测值和来自混油的气测值及各个组分的相对含量,通过计算,可实现钻井液混油响应气测值的较准确剔除,剔除后的气测值更加客观地反映地层含油气信息.该方法在胜利、中原、川东北、新疆等油田进行了现场应用,效果良好.该方法不增加成本,计算简单,可在所有混油钻井液气测录井中推广使用.【期刊名称】《新疆石油地质》【年(卷),期】2013(034)002【总页数】3页(P235-237)【关键词】钻井液;混油;气测值;定量;剔除【作者】杨明清;王成彪;王印;付丽霞【作者单位】中国地质大学工程技术学院,北京100083;中石化石油工程技术服务有限公司,北京100101;中国地质大学工程技术学院,北京100083;中国石化胜利油田分公司地质录井公司,山东东营257200;中国石油华北油田公司采油工程研究院,河北任丘062552【正文语种】中文【中图分类】TE132近年来，大斜度井、水平井、多分支井等日益增多。

在该类井的钻井过程中，为了减小环空摩擦阻力，避免产生井下复杂情况，常向钻井液内混入油类及有机处理剂，这些有机物在井下裂解，产生烃类气体，干扰了正常的气测值，无法正常发现及评价油气显示，给钻井安全也带来了威胁[1，2]。

当不得不混入原油及有机处理剂时，常停止钻进，长时间循环钻井液，使气测值降低，最大限度降低钻井液混油给油气层发现带来的影响[3]。

不论是钻井液内不混油，还是混油后长时间处理钻井液，都严重影响了钻井提速提效[4]。

本文介绍的方法，对混油或混有机质后的钻井液对气测值的影响进行了定量计算，既提高了钻井效率，又不影响气测录井的质量。

钻井液对录井的影响因素及解决办法摘要：在石油钻探过程中，针对在实际工作中对钻井液加入有机添加剂后，给综合录井带来的影响进行了探讨，结合现场工作、实际结果和原因分析，深入剖析了综合录井数据分析和解释评价方法，为钻井液混油或加入有机添加剂钻井条件下录井如何识别真假油气显示，如何鉴别真假岩性，更好地识别和解释评价油气储集层提供了科学依据。

关键词：钻井液有机添加剂综合录井油气显示真假岩性储集层一、钻井液加入有机添加剂对录井资料的影响由于各种有机添加剂及原油、柴油的成分绝大部分是由不饱和烃组成的有机高分子化合物，在荧光检测仪器下，会使岩屑荧光录井出现假异常，因此对地质录井资料产生影响。

而其高分子化合物在一定的条件下会发生化学反应生成轻烃。

气测录井所测气样呈蒸汽状态赋存于气样中的烃组分【1-3】，所以有机添加剂也会影响其他的分析，根依据现场录井情况及实验得出，加入有机添加剂给钻井液带来的影响，对录井的主要影响有以下两个方面。

1.对常规录井的影响1.1钻井液污染后，在荧光灯下试照都有显示。

滴照后，系列显示对比变高，造成对岩屑含油气产状的错误判断。

1.2受影响后造成不真实荧光显示在，从而导致较少含量的油砂被遗漏发现。

2.对气测录井的影响2.1全烃值升高明显，形成异常。

异常显示值远大于背景值，造成真实储集层显示被忽视，降低了气测录井的油气异常检测作用。

2.2气测对油气层解释主要依据C1-C5的分析值。

加入有机添加剂让其全烃值失真，给气测解释结果造成误导。

2.3在发现异常做“后效”处理时，起下钻的时候，受影响的钻井液分离的烃类气体（或气泡）聚集起来，在进行循环时被测出，从而造成真假不分和误判，妨碍后效的真实情况。

二、钻井液加入有机添加剂条件下的录井方法1.常规地质录井通常说的常规地质录井是指岩屑录井，钻时录井，岩心录井，钻井液录井以及荧光录井等。

污染后的钻井液对岩心荧光录井，钻井液录井和岩屑录井影响较大，对钻时和岩心录井影响较小。
