电力机电系统保护

电力系统继电保护运行维护策略与方法摘要：在目前的电力系统中，继电保护发挥了十分重要的作用，其不仅可以保证电力系统的正常运行，还可以防止发生各种安全事故。

所以要将继电保护作为一项重要工作来抓，但是，随着我国电力事业的发展，继电保护方面也出现了一定的问题，保证继电保护的正常运行，防止发生各种事故时目前电力系统急需解决的问题。

本文就对电力系统继电保护运行维护策略和方法进行深入探讨。

关键词：电力系统；继电保护；运行；维护继电保护装置是电力系统和电气设备安全稳定运行的重要保障，是电力系统的重要组成部分。

保护装置的运行将直接影响电气事故的发生和控制，甚至可能会造成电气设备的损坏，致使整个电力系统瘫痪。

因此，研究电力系统继电保护的运行和维护具有重要的现实意义。

如何确保继电保护装置的稳定运行，是相关工作人员需要探究的主要问题。

1、电力继电保护运行维护的重要性我们国家对电力的普及非常早，在很早之前，我们国家就已经将城市内部的各个小区进行电力的使用，所以许多小区内部的电力使用状况都存在老化的现象。

而且我们国家的电力生产一直都处于在世界前列，因此。

部分小区当时的电力装置都存在着比较高的使用年限，但是经过长时间的冲刷之后也存在一定的风险，这时就必须要通过利用电力继电保护系统来实现对整个电源的保护。

例如在某所小学一学生因为使用插孔而导致插孔漏电，在插孔漏电的同时，也会造成小学生当时的连接情况，但是都是通过继电保护系统的迅速判断熔断并将保险丝熔断，从而中断了整体的电力供应，保护了小学生的生命。

由此可见，电力继电保护在保障电路的正常运行以及保护我们的人身安全都有着非常重要的意义。

同时电力继电保护系统现在已经发展到一定程度上，可以改善现在电力运行的方向和顺序，通过进行更加科学的电力传输来实现对整体电源的后期保养，因此对电力机电系统的保护和维护，也就是间接的在对整体的电源进行后期修复，所以现在的电力继电保护系统对于电源的重要性不言而喻。

机电一体化技术在电力系统中的应用随着科技的发展，机电一体化技术在各个领域中得到了广泛应用，其中包括电力系统。

机电一体化技术结合了机械工程、电气工程和自动控制技术，利用计算机进行控制和监测，提高了电力系统的运行效率和可靠性。

本文将介绍机电一体化技术在电力系统中的应用及其优势。

一、机电一体化技术在电力系统的应用1.发电机组控制机电一体化技术可以应用于电力系统中的发电机组控制。

发电机组是电力系统的核心设备，利用机电一体化技术，可以实现对发电机的启动、停机、调速和负荷调整等功能。

通过计算机监测和控制，可以提高发电机的运行效率和稳定性，减少操作人员的工作量。

2.输电线路监测机电一体化技术可以应用于电力系统中的输电线路监测。

输电线路是电力系统的重要组成部分，通过机电一体化技术，可以实时监测输电线路的电流、电压和温度等参数，提前发现线路故障和异常情况，及时采取措施修复，保证电力系统的稳定运行。

3.变电站自动化控制机电一体化技术可以应用于电力系统中的变电站自动化控制。

变电站是电力系统中的重要设施，通过机电一体化技术，可以实现对变压器、开关设备和遥控设备等的自动控制和监测。

利用计算机软件，可以实现对电力系统的远程监控和远程操作，提高了变电站的运行效率和可靠性。

4.能源管理系统机电一体化技术可以应用于电力系统中的能源管理系统。

能源管理是电力系统的重要组成部分，通过机电一体化技术，可以实现对电力系统的能源消耗、能源产生和能源储存等数据的监测和分析。

通过计算机软件，可以实时分析电力系统的能源利用效率和能源浪费情况，为电力系统的优化调度提供科学依据。

二、机电一体化技术在电力系统中的优势1.提高电力系统的安全性机电一体化技术可以实时监测电力系统的运行状态，及时发现电力设备的故障和异常情况，减少电力系统的安全隐患。

利用机电一体化技术，可以实现设备的自动控制和自动保护，提高了电力系统的运行安全性。

2.提高电力系统的可靠性机电一体化技术可以自动监测和调节电力设备的运行状态，及时发现和排除故障，提高了电力系统的可靠性。

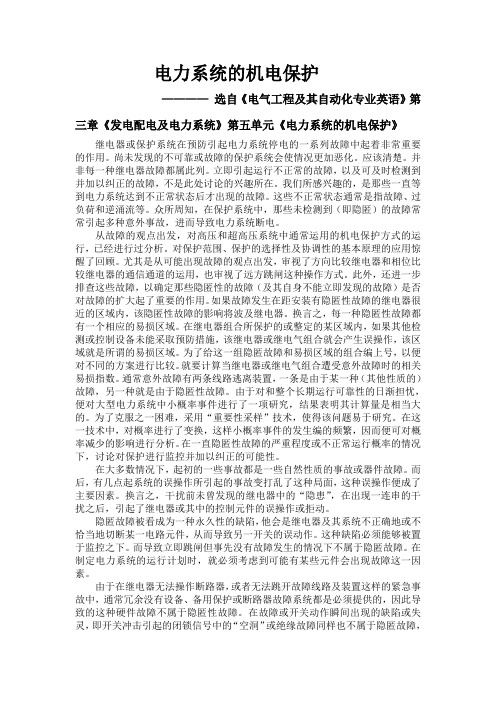

电力系统的机电保护————选自《电气工程及其自动化专业英语》第三章《发电配电及电力系统》第五单元《电力系统的机电保护》继电器或保护系统在预防引起电力系统停电的一系列故障中起着非常重要的作用。

尚未发现的不可靠或故障的保护系统会使情况更加恶化。

应该清楚。

并非每一种继电器故障都属此列。

立即引起运行不正常的故障，以及可及时检测到并加以纠正的故障，不是此处讨论的兴趣所在。

我们所感兴趣的，是那些一直等到电力系统达到不正常状态后才出现的故障。

这些不正常状态通常是指故障、过负荷和逆涌流等。

众所周知，在保护系统中，那些未检测到（即隐匿）的故障常常引起多种意外事故，进而导致电力系统断电。

从故障的观点出发，对高压和超高压系统中通常运用的机电保护方式的运行，已经进行过分析。

对保护范围、保护的选择性及协调性的基本原理的应用惊醒了回顾。

尤其是从可能出现故障的观点出发，审视了方向比较继电器和相位比较继电器的通信通道的运用，也审视了远方跳闸这种操作方式。

此外，还进一步排查这些故障，以确定那些隐匿性的故障（及其自身不能立即发现的故障）是否对故障的扩大起了重要的作用。

如果故障发生在距安装有隐匿性故障的继电器很近的区域内，该隐匿性故障的影响将波及继电器。

换言之，每一种隐匿性故障都有一个相应的易损区域。

在继电器组合所保护的或整定的某区域内，如果其他检测或控制设备未能采取预防措施，该继电器或继电气组合就会产生误操作，该区域就是所谓的易损区域。

为了给这一组隐匿故障和易损区域的组合编上号，以便对不同的方案进行比较。

就要计算当继电器或继电气组合遭受意外故障时的相关易损指数。

通常意外故障有两条线路逃离装置，一条是由于某一种（其他性质的）故障，另一种就是由于隐匿性故障。

由于对和整个长期运行可靠性的日渐担忧，便对大型电力系统中小概率事件进行了一项研究，结果表明其计算量是相当大的。

为了克服之一困难，采用“重要性采样”技术，使得该问题易于研究。

在这一技术中，对概率进行了变换，这样小概率事件的发生编的频繁，因而便可对概率减少的影响进行分析。

安全用电和机电设备的保护措施电气安全是指在电力系统中，通过各种保护措施，保障人们在使用电气设备时的安全，预防电气事故的发生。

机电设备的保护措施是指在机电系统中，为了防止机械设备运转时出现故障而采取的措施。

电气安全保护措施主要包括以下方面：1.电源设备的安装和维护电源设备是整个电气系统的核心，包括变压器、配电柜、开关、电缆等。

在安装和维护电源设备时，应严格按照规定的操作规程进行，保证设备能够正常运转，确保其安全性。

对于发现有缺陷的电源设备，应及时替换或维修。

2.电气设备的维护和检查电气设备使用寿命有限，需要定期检查和维护。

检查和维护的内容包括线路短路、漏电、过负荷等方面。

定期检查和维护可以保证设备的安全性和正常运转。

3.保护措施的配备在电气系统中，安装各种保护措施，如过电压保护、过负荷保护、漏电保护、接地保护等。

这些保护措施可以通过及时断电避免电气事故的发生。

4.操作人员的培养和管理电气设备的安全使用，关键在于操作人员的素质和技能。

需要对操作人员进行培养和管理，使其熟悉各种电气设备并掌握相应的安全使用方法。

同时要加强安全教育，提高操作人员的安全意识和风险防范能力。

机电设备的保护措施主要包括以下方面：1.设备的使用和操作机电设备在使用和操作时，需要遵循相关的操作规程和安全规定。

需要进行设备的定期维护和检查，确保设备部件的正常运转，减少出现故障的可能性。

2.设备的保护装置和安全配置机电设备需要安装一些保护装置，如过载保护、断路器、开关等，以避免设备过载或出现短路等情况。

同时，需要合理配置安全防护措施，保障操作人员的安全。

3.设备的安装和调试在机电设备的安装和调试过程中，需要遵循相关的操作规程和安全规定。

需要注意设备的固定和平衡，以及设备接线、接口等细节问题，确保设备可靠安全地运转。

4.操作人员的培养和管理同电气设备的保护措施一样，机电设备的安全使用，关键在于操作人员的素质和技能。

需要对操作人员进行培养和管理，使其掌握安全使用机电设备的方法和技巧，提高操作人员的安全意识和风险防范能力。

机电器件保护专项方案
背景
随着自动化技术在工业领域越来越广泛应用，机电器件保护成为了一个重要的议题。

很多企业在使用机电设备时，由于缺乏完善的保护措施，导致设备损坏或停机，给企业造成不小的损失。

目标
本方案旨在提供一套针对机电设备的保护方案，解决设备损坏和停机的问题，保障企业的正常生产。

方案
1. 设备维护
定期对机电设备进行维护，检查设备运行状态，发现异常及时处理，并在机电设备生产过程中，加强润滑和冷却。

2. 环境保护
保持机房或生产场地的温度、湿度等环境指标稳定，防止过高
或过低的温度和湿度对机电设备产生影响。

3. 设备保险
为机电设备投保保险，一旦损坏可以及时赔偿损失。

4. 应急预案
制定应急预案，对机电设备的各种故障情况提前规划应对方案，及时处理故障。

总结
机电器件保护专项方案是企业保障设备安全稳定运行的必要措施。

通过制定全面的保护方案，可以减少设备故障和停机时间，提
高生产效率，降低维修成本，为企业创造更多的价值。

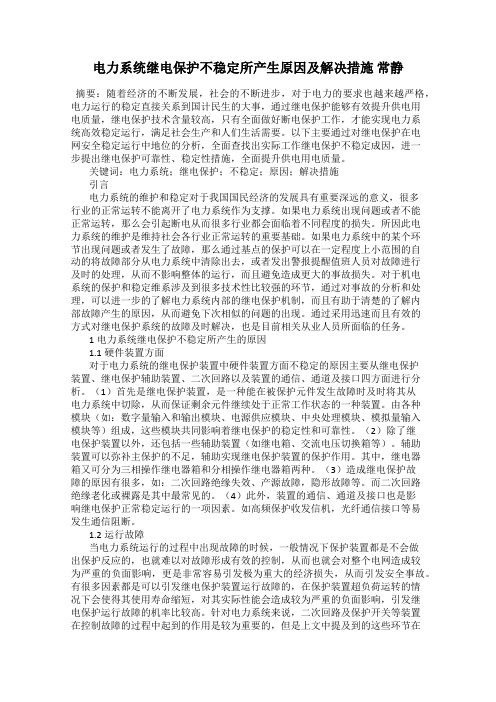

电力系统继电保护不稳定所产生原因及解决措施常静摘要：随着经济的不断发展，社会的不断进步，对于电力的要求也越来越严格，电力运行的稳定直接关系到国计民生的大事，通过继电保护能够有效提升供电用电质量，继电保护技术含量较高，只有全面做好断电保护工作，才能实现电力系统高效稳定运行，满足社会生产和人们生活需要。

以下主要通过对继电保护在电网安全稳定运行中地位的分析，全面查找出实际工作继电保护不稳定成因，进一步提出继电保护可靠性、稳定性措施，全面提升供电用电质量。

关键词：电力系统；继电保护；不稳定；原因；解决措施引言电力系统的维护和稳定对于我国国民经济的发展具有重要深远的意义，很多行业的正常运转不能离开了电力系统作为支撑。

如果电力系统出现问题或者不能正常运转，那么会引起断电从而很多行业都会面临着不同程度的损失。

所因此电力系统的维护是维持社会各行业正常运转的重要基础。

如果电力系统中的某个环节出现问题或者发生了故障，那么通过基点的保护可以在一定程度上小范围的自动的将故障部分从电力系统中清除出去，或者发出警报提醒值班人员对故障进行及时的处理，从而不影响整体的运行，而且避免造成更大的事故损失。

对于机电系统的保护和稳定维系涉及到很多技术性比较强的环节，通过对事故的分析和处理，可以进一步的了解电力系统内部的继电保护机制，而且有助于清楚的了解内部故障产生的原因，从而避免下次相似的问题的出现。

通过采用迅速而且有效的方式对继电保护系统的故障及时解决，也是目前相关从业人员所面临的任务。

1电力系统继电保护不稳定所产生的原因1.1硬件装置方面对于电力系统的继电保护装置中硬件装置方面不稳定的原因主要从继电保护装置、继电保护辅助装置、二次回路以及装置的通信、通道及接口四方面进行分析。

（1）首先是继电保护装置，是一种能在被保护元件发生故障时及时将其从电力系统中切除，从而保证剩余元件继续处于正常工作状态的一种装置。

由各种模块（如：数字量输入和输出模块、电源供应模块、中央处理模块、模拟量输入模块等）组成，这些模块共同影响着继电保护的稳定性和可靠性。

电力系统继电保护实验指导书机电工程学院电气工程教研室实验一 电磁型电压电流继电器特性实验1．实验目的1）了解继电器基本分类方法及其结构。

2）熟悉几种常用继电器，如电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等的构成原理。

3）学会调整、测量电磁型继电器的动作值、返回值和计算返回系数。

4）测量继电器的基本特性。

2．实验内容1）电流继电器特性实验电流继电器动作、返回电流值测试实验。

实验电路原理图如图1所示：图1 电流继电器动作电流值测试实验原理图实验步骤如下：（1）按图接线，将电流继电器的动作值整定为1A ，使调压器输出指示为0V ，滑线电阻的滑动触头放在中间位置。

（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。

（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮）时的最小电流值，即为动作值。

（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。

（5）重复步骤（2）至（4），测三组数据。

（6）实验完成后，使调压器输出为0V ，断开所有电源开关。

（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。

-（8）计算整定值的误差、变差及返回系数。

误差＝［动作最小值－整定值 ]／整定值变差＝［动作最大值－动作最小值］／动作平均值 100%返回系数＝返回平均值／动作平均值表1 电流继电器动作值、返回值测试实验数据记录表2）电流继电器动作时间测试实验电流继电器动作时间测试实验原理图如图2所示：图2 电流继电器动作时间测试实验电路原理图实验步骤如下：（1）按图接线，将电流继电器的常开触点接在多功能表的“输出2”和“公共线”，将开关BK的一条支路接在多功能表的“输入1”和“公共线”，使调压器输出为0V，将电流继电器动作值整定为1.2A，滑线电阻的滑动触头置于其中间位置。

电力系统的三种状态：正常工作状态、不正常工作状态和故障状态。

继电保护装置：是指能反应电力系统中电气设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

电力系统机电保护一词泛指继电保护技术和由各种继电保护装置组成的继电保护系统电力系统机电保护的基本任务是：⑴自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行。

⑵反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

电力系统机电保护的原理和基本组成：利用流过保护元件中电流幅值的增大，可以构成电流保护。

利用短路时电压幅值的降低，可以构成低压保护。

利用测量阻抗幅值的降低和阻抗角的变大，可以构成距离保护。

保护装置的组成：测量比较元件、逻辑判断元件、执行输出元件对继电保护的基本能要求：可靠性、选择性、速动性、灵敏性（Ken≥1.3~1.5）继电保护技术的发展历史：机电式保护装置、静态继电保护装置和数字式继电保护装置阶段式电流保护：电流速断保护、限时电流速断保护、过电流保护。

电流保护的接线方式：三相星形接线和两相星形接线功率方向元件判别的主要任务：⑴正方向任何类型的短路故障都能动作，而当反方向故障时则不动作；⑵故障以后加入继电器的电流Ir电压Ur应尽可能的大一些，并尽可能使阻抗角变大，以便消除和减小方向元件的死区。

非故障线路的特点：非故障线路中的零序电流为线路本身的电容电流，电容性无功功率的方向为由母线流向线路。

故障线路的特点是：障线路中的零序电流，其数值等于全系统非故障元件对地电容电流之总和，电容性无功功率的方向为由线路流向母线。

中性点不接地系统发生单相接地后：⑴零序网络由同级电压网络中元件对地的等值电容构成通路，与中性点直接接地系统由接地的中性点构成通路有极大的不同，网络的零序阻抗很大。

⑵发生单相接地时，相当于在故障点产生了一个其值与故障相故障前相电压大小相等、方向相反的零序电压，从而全系统都将出现零序电压。

机电一体化中的电机控制与保护内容摘要：据机电一体化技术的发展前景，提出一种新型电动执行机构的设计方案，详细介绍了该执行机构各功能元件的选型与设计、阀位及速度控制原理以及各种关键问题的解决方法。

该执行机构将阀门、伺服电机、控制器合为一体，采用8031单片机、变频技术实现了阀门的动作速度和位置控制，解决了阀门的精确定位、阀门柔性开关、极限位置判断、电机保护及模拟信号隔离等技术问题。

现场运行情况表明，该电动执行机构具有动作快、保护完善以及便于和计算机通讯等优点，充分利用了机电一体化技术带来的方便快捷。

关键词：电动机阀门继电器保护机电一体化技术总结第1章机电一体化技术发展历程机电一体化是机械、微电子、控制、计算机、信息处理等多学科的交叉融合，其发展和进步有赖于相关技术的进步与发展，其主要发展方向有数字化、智能化、模块化、网络化、人性化、微型化、集成化、带源化和绿色化。

1．1 机电一体化技术发展历程1.数控机床的问世,写下了"机电一体化"历史的第一页;2.微电子技术为"机电一体化''带来勃勃生气;3.可编程序控制器、"电力电子"等的发展为"机电一体化"提供了坚强基础;4.激光技术、模糊技术、信息技术等新技术使"机电一体化"跃上新台阶.第2章机电一体化中电动执行机构的硬件设计及工作原理智能执行机构从结构上主要分为控制部分和执行驱动部分。

控制部分主要由单片机、PWM波发生器、IPM逆变器、A/D、D/A转换模块、整流模块、输入输出通道、故障检测和报警电路等组成。

执行驱动部分主要包括三相伺报电机和位置传感器。

2.1 系统工作原理霍尔电流、电压传感器及位置传感器检测到的逆变模块三相输出电流、电压及阀门的位置信号，经A/D转换后送入单片机。

单片机通过8255控制PWM波发生器，产生的PWM波经光电耦合作用于逆变模块IPM，实现电机的变频调速以及阀位控制。

机电一体化中的电机控制与保护措施机电一体化作为一种新型的综合技术，并不是新技术之间的简单拼凑与组合，而是涵盖了技术和产品两方面，这也是与其机械电气化之间的根本区别。

机电一体化广泛应用了微电机装置，赋予了现代机械设备自动检测、自动调节与控制等，这有效地促进了生产效率的提高。

本文对在电机控制与保护中存在的问题、解决措施以及机电一体化未来的发展趋势进行了探讨。

标签：机电一体化;电机控制;保护机电一体化进程下电机的控制与保护日益引起各界需运用电机数控的人士注意，宏观我国的机电一体化电机的控制与保护，我们不难发现这是一个机遇与挑战并存项目。

我国的机电一体化发展很快，几乎可以说在国际上也是领先水平，然而也存在着很多的问题和弊端。

一、机电一体化的概念机电一体化指的是引进电子技术，将其应用于机构的主功能、动力功能、控制功能和信息处理功能上，从而使机械装置与电子化设计及软件结合起来所构成的系统的总称。

随着科学技术的不断发展，机电一体化已经成为一门自成体系的新型学科。

机电一体化的主要特点是从系统化的角度出发，为实现多功能、高质量、高可靠性、低能耗等目标，将群体技术：机械技术、微电子技术、计算机技术、电力电子技术等进行合理配置与布局，并根据系统功能与优化组织目标加以操作，从而达到理想目标。

机电一体化作为一种新型的综合技术，并不是新技术之间的简单拼凑与组合，而是涵盖了技术和产品两方面，这也是与其机械电气化之间的根本区别。

机电一体化广泛应用了微电机装置，赋予了现代机械设备自动检测、自动调节与控制等，这有效地促进了生产效率的提高。

二、机电一体化的发展1、机电一体化是20世纪的70年代开始发展的，这是其初期阶段，这个时期的人们所利用的新技术就是对机电产品在性能上不断的补充与完善，尤其是在二战时期，机械产品和电子技术都一定程度的受到了战争的一系列影响，加之这些产品和技术都在战后投入民用领域，对于当时战后经济复苏有着非常重要的促进作用。
