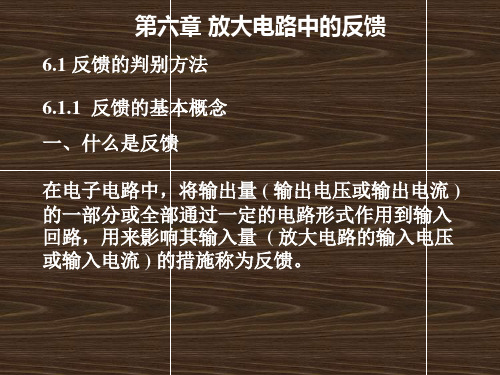

第6章负反馈放大电路例题解析
例 6. 1 试判断图6.1电路的反馈组态。
解：设运放A1反相输入端电压的瞬时极性为(+)，则A1输出电压为（-），A2输出电压为(+)，通过R1和R4分压反馈电压的瞬时极性为(+)，与反相串联在A1输入端，使净输入电压减小，为负反馈；反馈信号从运放的同相输入端接入，输入信号从反相输入端接入，因此为串联反馈；反馈电压与输出电压成正比，比例系数为R1/( R1+ R4)，若为零，则也为零，因此为电压反馈；综上所述该电路为电压串联负反馈电路。
例 6.2. 双管直接耦合电路如图6.2.所示，试判断该电路的反馈组态。
解：在图6.2电路中，反馈电阻Rf从输出级的射极将部分输出信号反馈到输入级的基极，因反馈信号和输入信号都从T1的基极接入，所以为并联反馈。
设输入信号在T1基极的瞬时极性为（+），则放大后T1集电极为（-），T2集电极为（+），T2发射极为（-），因此通过Rf 反馈到T1基极的反馈信号瞬时极性为（-），与输入信号的极性相反，所以为负反馈。
又因为并联反馈电路的输入电阻很小，T1基极可视为"虚地"，则反馈电流：
若将输出端短路，使输出电压＝0, 但≠0 ，≠0，因此为电流反馈。
由此可见，图6.2电路为电流并联负反馈电路。
例6．3 分析图6.3中的四个放大电路中的反馈电路,并判断：
(1)每个电路存在几个反馈?
(2)反馈的极性是正反馈，还是负反馈?
(3)各个反馈电路在输出端的连接方式是电压反馈还是电流反馈?
(4)各个反馈电路在输入端的连接方式是串联反馈还是并联反馈?
解反馈由本级的输出信号产生的，称为局部反馈；输出信号跨越一个以上的放大级向输入端传送的称为环路反馈。
判断反馈极性的常用方法为瞬时极性法。
以地为参考点，先假定一个输入信号的瞬时极性，逐级向后推移。
如果输入信号施加于基极，则从集电极取出信号时极性反相；而从发射极取出信号时极性同相。
如果输入信号施加于发射极，通常只从集电极取输出信号，此时信号的极性同相。
如从基极取出的信号则既无电压放大，也没有电流放大，在实际中是没有这样应用。
对图6.3，采用瞬时极性法分析，可得以下结论：
图6.3(a)：REl和RE2上各存在有本级局部电流串联负反馈。
RE2上的电压通过电阻RF，送至REl上，形成跨两级的电流串联环路正反馈。
图6.3(b)：R4和R6上均各存在有本级局部电流串联负反馈。
由R5产生的电压通过R3送至VT3的基极，形成跨两级的电压并联环路负反馈。
图6.3 (c)：REl，RE2和RE3均各存在局部电流串联负反馈。
RE3上的电压通过RF加到REl上，形成跨三级的电流串联环路负反馈。
图6.3(d)：VTl发射极电流在R4上产生的电压，对VTl是局部电流串联负反馈。
VT3发射极电流在R4上产生的电压，对VTl级来说，是跨三级的电压串联环路负反馈。
VT3发射极电流在R5、R4上产生的电压，对VT3的是局部的电压串联负反馈。
例6．4 反馈放大电路如图6．4所示。
已知VCC＝12V，R1＝30kΩ，R2＝20kΩ，R3＝360Ω，R4＝3kΩ，R5＝1kΩ，R6＝20kΩ，R7＝1kΩ。
(1)指出电路中存在的反馈的类型；
(2)计算反馈系数；
(3)计算闭环电压放大倍数
(4)计算输入电阻Rif和输出电阻及Rof。
(1)电路中存在两组反馈。
R1R5R7C2构成真流负反馈，它能够稳定静态工作点，但不会影响电路的交流性能。
R3R6构成交直流电压串联负反馈，此反馈即可稳定静态工作点，又可改善交流性能、决定电路的交流指标。
(2)反馈系数：
(3)闭环电压放大倍数：
(4)由于是串联负反馈，所以有：
由于是电压负反馈，所以有：
判别反馈类型时，还要注意：
1．首先确定反馈网络，它是除基本放大器外，联系着输入及输出回路的那部分电路。
2．利用瞬时极性法判断正、负反馈。
判断中要注意信号的走向：首先由放大器的输入端开始，通过基本放大器到输出端，再经过反馈网络回到输入端，最后在输入端将输入量与反馈量进行比较。
若为串联反馈，即进行电压比较；若为并联反馈，即进行电流比较。
另外，在基本放大器的瞬时极性的判别中，若放大器是由各种组态的分立电路构成，则要注意各种组态放大器的相位关系(共射：输入与输出反相，共基：输入与输出同相，共集：输入与输出同相)；若放大器是由集成运放构成，则要注意运放的相位关系，即反相输入端与输出反相，同相输入端与输出同相。
例6．5由理想运放构成的放大电路如图6．5（a）所示，其中Dz为稳压二极管。
（1）设其满足深度负反馈条件，分析电路的反馈组态，估算电压放大倍数
(2) 改动电路，使其输入端变为并联反馈形式，并计算改动后电路的Vo／Vi＝?
解本例是由三极管差动电路和运算放大器组成的反馈电路。
对问题(1)时，通过电压放大倍数与反馈系数的关系求解电压放大倍数。
对问题(2)改动电路使其输入端变为并联反馈形式时，要注意反馈的极性；这时可通过虚断概念来求解计算电压放大倍数。
（1）该电路的反馈组态是电压串联负反馈。
在满足深度负反馈的条件下，其电压放大倍数为反馈系数的倒数，即
(2) 为使输入端改成并联反馈形式，可将Rf改接到b1极，运放"+"、"-"输入端互换，改动后电路如图5．11（b）所示。
根据虚断概念，有ib1≈0，输入电流与反馈电流相等，可得
例6．6 电路如图6．6所示，试指出运放Al组成的放大电路是否带有反馈回路，如有反馈，试说明反馈的极性和组态，并计算出Vo／Vi。
解利用瞬时极性法，则有
vi(vN1)↑→vo↓→vo2↑→vp1(vf)↑
显然存在反馈回路，反馈网络由Rl，R2和A2构成的反相比例运算电路及电阻R3、R4组成。
反馈的结果使净输入vd1=vi﹣vp1减小，又当vo＝0时，vp1＝0、不存在反馈，因此，电路存在电压串联负反馈。
即有
而
所以
例 6.7 试判断图6.7放大电路的反馈极性。
解：设输入信号电压的瞬时极性为（+），从运放的同相输入端接入，放大后运放输出端电压的瞬时极性为（+），加到三极管的基极，放大后三极管集电极输出电压的瞬时极性为（-），发射极输出电压的极性为（+），则回送到运放反相输入端的反馈电压极性也为（+），净输入
减小，因此为负反馈。
因输入信号电压从同相输入端接入，反馈信号电压从反相输入端接入，所以为串联反馈。
又因反馈电流
反馈电压
即反馈信号与输出电流成正比，因此为电流反馈。
由此可见，图6.7为电流串联负反馈电路。
