第六章答案负反馈放大电路1．试通过反馈的组成框图说明反馈的概念和特点。

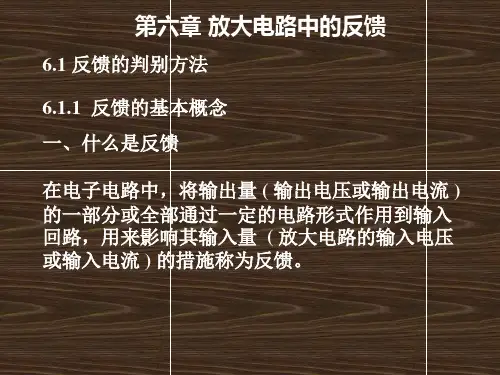

反馈:就是将电路的输出电压（或电流）的一部分（或全部），通过一定的电路元件（反馈网络），以一定的方式送回到输入端，以影响输入电压（或电流）的过程。
图反馈放大电路的组成框图反馈必须包括正向传输的基本放大电路部分和将输出信号反馈回输入端的反向传输部分形成的闭环回路，反馈体现了输出信号对输入信号的反作用。
其中x i为输入信号，x o为输出信号，x f为反馈信号，x id为输入信号与反馈信号进行比较求和后得到的净输入信号。
所以有：x id=x i-x f 或x id=x i+x f，前者使净输入量减小，称为负反馈；反者使净输入量增大，称为正反馈。
2．什么是正反馈、负反馈？如何判断放大电路的正、负反馈？负反馈：引入的反馈信号x f削弱了原来输入信号x i，使净输入信号x id减小，增益|A|下降。
负反馈多用于改善放大器的性能。
正反馈：引入的反馈信号x f加强了原来输入信号x i，使净输入信号x id增大，增益|A|上升。
正反馈多用于振荡电路。
判断正、负反馈常采用“瞬时极性法”。
瞬时极性法的思路是：先假定放大电路的输入信号在某一瞬间有一个正极性的变化，用符号“+”（或↑）表示，然后从输入到输出逐级标出放大电路各点的瞬时极性或有关支路电流的瞬时流向，再得到反馈信号的极性。
最后判断反馈信号是增强还是削弱了净输入信号，如果削弱，则是负反馈，反之则是正反馈。
3．什么是电流反馈、电压反馈？如何判断？它们的作用是什么？反馈信号的采样对象是输出电压，称为电压反馈。
反馈信号的采样对象是输出电压，称为电压反馈。
电压反馈和电流反馈的判断方法可以用“输出短路法”，即假设输出电压v o=0，即令输出端交流负载短路（R L=0），若反馈信号仍然存在，则说明反馈信号与输出电压无直接关系，证明是电流反馈，否则为电压反馈。
4．什么是串联反馈、并联反馈？如何判断？串联反馈：反馈信号是串接在输入回路中，与输入信号在输入回路以电压相加减形式决定净输入电压，即v id=v i－v f。
第六章放大电路中的反馈答案(总4页) --本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2016第六章放大电路中的反馈答案科目:模拟电子技术题型:填空题章节:第六章放大电路中的反馈难度:全部-----------------------------------------------------------------------1. 要想实现稳定静态电流I C ，在放大电路中应引入直流负反馈。
2. 要稳定输出电流，放大电路中应引入电流负反馈。
3. 要提高带负载能力，放大电路中应引入电压负反馈。
4. 减小放大电路向信号源索取的电流应引入串联负反馈。
5. 负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u= 1000 。
6. 负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。
7. 一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u 变化10%时，闭环增益变化为%，那么开环增益A u= 2000 。
8. 一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u 变化10%时，闭环增益变化为%，那么反馈系数F u= 。
9. 在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。
10. 在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈和并联反馈。
11. 放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。
12. 某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为 20 dB。
13. 某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为。
放大电路中的反馈参考答案Prepared on 21 November 20212016第六章放大电路中的反馈答案科目:模拟电子技术题型:填空题章节:第六章放大电路中的反馈难度:全部-----------------------------------------------------------------------1.要想实现稳定静态电流I C，在放大电路中应引入直流负反馈。
2.要稳定输出电流，放大电路中应引入电流负反馈。
3.要提高带负载能力，放大电路中应引入电压负反馈。
4.减小放大电路向信号源索取的电流应引入串联负反馈。
5.负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u=1000。
6.负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。
7.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益A u=2000。
8.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数F u=0.095。
9.在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。
10.在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈和并联反馈。
11.放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。
12.某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为20dB。
13.某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为0.009。
14.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。
2016第六章放大电路中的反馈答案
科目:模拟电子技术
题型:填空题
章节:第六章放大电路中的反馈
难度:全部
-----------------------------------------------------------------------
1. 要想实现稳定静态电流I C ，在放大电路中应引入直流负反馈。
2. 要稳定输出电流，放大电路中应引入电流负反馈。
3. 要提高带负载能力，放大电路中应引入电压负反馈。
4. 减小放大电路向信号源索取的电流应引入串联负反馈。
5. 负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u= 1000 。
6. 负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。
7. 一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益A u= 2000 。
8. 一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数F u= 0.095 。
9. 在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。
10. 在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈和并联反馈。
11. 放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。
12. 某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为 20 dB。
13. 某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为 0.009 。
14. 射极输出器的主要特点是高阻输入、低阻输出和电压跟随。
15. 射极输出器的主要特点是高阻输入、低阻输出和电压跟随。
16. 射极输出器的主要特点是高阻输入、低阻输出和电压跟随。
17. 在放大器中，为了稳定输出电流，降低输入电阻，应引入电流并联负反馈。
18. 在放大器中，为了稳定输出电压，提高输入电阻，应引入电压串联负反馈。
19. 在进行反相比例放大时，集成运放两个输入端的共模信号U ic= 0 。
科目:模拟电子技术
题型:选择题
章节:第六章放大电路中的反馈
难度:全部
----------------------------------------------------------------------- 1. 欲得到电流－电压转换电路，应在放大电路中引入 B ；
A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈
2. 欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入
C ；
A．电压串联负反馈B．电压并联负反馈C．电流串联负
反馈D．电流并联负反馈
3. 欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入
A ；
A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈
4. 欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入
C 。
A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈
5. 对于放大电路，所谓开环是指 B 。
A．无信号源B．无反馈通路
C．无电源D．无负载
6. 对于放大电路，所谓闭环是指 B 。
A．考虑信号源内阻B．存在反馈通路
C．接入电源D．接入负载
7. 在输入量不变的情况下，若引入反馈后 D ，则说明引入的反馈是负反馈。
A．输入电阻增大B．输出量增大
C．净输入量增大D．净输入量减小
8. 直流负反馈是指 C 。
A．直接耦合放大电路中所引入的负反馈
B．只有放大直流信号时才有的负反馈
C．在直流通路中的负反馈
9. 交流负反馈是指 C 。
A．阻容耦合放大电路中所引入的负反馈
B．只有放大交流信号时才有的负反馈
C．在交流通路中的负反馈
10. 为了稳定放大电路的输出电压，应引入 A 负反馈。
A．电压B．电流C．串联D．并联
11. 为了稳定放大电路的输出电流，应引入 B 负反馈。
A．电压B．电流C．串联D．并联
12. 为了增大放大电路的输入电阻，应引入 C 负反馈。
A．电压B．电流C．串联D．并联
13. 为了减小放大电路的输入电阻，应引入 D 负反馈。
A．电压B．电流C．串联D．并联
14. 为了增大放大电路的输出电阻，应引入 B 负反馈。
A．电压B．电流C．串联D．并联
15. 为了减小放大电路的输出电阻，应引入 A 负反馈。
A．电压B．电流C．串联D．并联
16. 为了提高放大电路的输入电阻并稳定输出电流，应引入 D 。
a. 电压并联负反馈
b. 电压串联负反馈
c. 电流并联负反馈
d. 电流串联负反馈
17. 反馈放大电路的含义是：（ B ）
A输入与输出间有信号通路； B、电路间存在反向传输的信号通路；
C、外信号到放大器之间的信号通路；
D、除放大器以外还有信号通道；
18. 在下列关于负反馈的说法中，不正确的说法是：（B ）
A负反馈一定使放大器的放大倍数降低；
B负反馈一定使放大器的输出电阻减小；
C负反馈可减小放大器的非线性失真；
D负反馈可对放大器的输入输出电阻产生影响；
19. 在深度负反馈电路中，若开环增益A增大1倍，闭环增益A F将：（ C ）
1
A、增大1倍
B、减小1倍
C、基本不变
D、为原来的F
20. 下列说法正确的是：（B ）
A电压串联负反馈使输入电阻，输出电阻都增大；
B电压并联负反馈使输入电阻，输出电阻都减小；
C电流串联负反馈使输入电阻，输出电阻都减小；
D电流并联负反馈使输入电阻，输出电阻都增大；
21. 反馈放大器的结构特征是：（ B ）
A输入到输出之间存在信号通道；
B电路中有反向传输的信号通道；
C器件内部存在反馈；
D存在寄生反馈；
22. 要想稳定放大器的输出电压，并同时提高其输入电阻，则需引（ B ）负反馈。
A电流串联 B、电压串联 C、电流并联 D、电压并联
23. 直流反馈是指 B 。
A、只存在于直流放大电路中的反馈；
B、只存在于直流通路中的反馈；
C、反馈信号中只含直流成分的反馈。
24. 已知某深度负反馈电路中基本放大器的放大倍数A=10000，反馈网络的反馈系数F=0.01则闭环放大倍数A F为：（ A ）
A、100
B、10000
C、500
D、250
25. 电流并联负反馈对放大器的输入、输出的电阻的影响是（ C ）
A减小输入电阻及输出电阻 C、减小输入电阻、增大输出电阻
B增大输入电阻、减小输出电阻 D、增大输入电阻及输出电阻
26. 电压反馈是指（D ）
A、反馈信号是电压；
B、反馈信号与输出信号串联；
C；反馈信号与输入信号串联； D、反馈信号取自输出电压。
27. 如果希望减小放大电路从信号源索取的电流，则可采用：（ A ）
A串联负反馈；B、并联负反馈；C、电压负反馈；D、电流负反馈
28. 串联反馈是（ C ）
A、反馈信号与输出信号串联；
B、反馈信号与输入信号串联；
C、反馈信号与净输入信号串联。
科目:模拟电子技术
题型:判断题
章节:第六章放大电路中的反馈
难度:全部
-----------------------------------------------------------------------
1. 所有电子线路，只要其输出端有输出信号，必在输入端有与其对应的输入信号。
（×）
2. 若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
（×）
3. 负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
（√）
4. 若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（×）
5. 阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。
（×）加上多级就对了
6. 只要在放大电路中引入反馈，就一定能使其性能得到改善。
（×）
7. 放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
（×）
8. 反馈量仅仅决定于输出量。
（√）
9. 既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（×）
10. 某三级放大器，若第一级的输出信号波形产生了失真，那么在后两级引入负反馈后可以减少失真的程度。
（×）
11. 深度负反馈条件下，闭环放大倍数A f≈1／F与放大器件的参数几乎无关，因此器件的就没有使用意义。
（×）
12. 某电压串联反馈放大电路，开环增益A=104，反馈系数F=0.001则闭环增益A F≈909。
（√）
13. 射极输出器为电流串联负反馈。
（×）。
