世图兹精密空调运行参数设置与调整方法精密空调在现代社会中被广泛应用于各种场合，如计算机机房、实验室、医院手术室等，其运行参数的设置与调整对保证设备的稳定运行和提高空调系统的效能非常重要。
本文将介绍世图兹精密空调运行参数设置与调整的方法，以便读者能更好地掌握和运用这些知识。
一、温度设置精密空调的主要目标是提供恒定的温度控制。
在进行温度设置时，需要考虑以下因素：1. 环境温度：根据使用地点的环境温度，设置合适的温度范围。
一般来说，室内温度应在22-26摄氏度之间，这是人体舒适的温度范围。
2. 冷却负载：根据设备的冷却负载大小，设置适当的温度。
如果冷却负载较大，温度应相应调低，以保证设备正常工作。
3. 室内空间：如果室内空间较狭小，应适当调低温度，以提供更好的冷却效果。
以上三个因素需要综合考虑，进行合理的温度设置。
二、湿度设置精密空调除了控制温度外，还需要控制室内湿度，保持合适的湿度范围对设备和人体健康都非常重要。
在进行湿度设置时，需注意以下几点：1. 场所要求：根据使用场所的要求，设置合适的湿度范围。
一般来说，室内湿度应控制在40%-60%之间。
2. 温度影响：温度对湿度有一定影响，一般情况下，较低的温度需要较低的湿度，较高的温度需要较高的湿度。
3. 设备需求：有些设备对湿度要求更为严格，因此在设置湿度时需参考设备的相关要求。
三、风速调整精密空调的风速调整是为了提供合适的风流量和流速，以满足不同使用场合的需求。
以下是风速调整的相关要点：1. 位置要求：根据空调的安装位置和使用目的，设置适当的风速。
一般来说，人员密集的区域应使用较低的风速，以避免产生不适感。
2. 设备负载：根据设备的热负荷大小，设置合适的风速。
如果负荷较大，应提高风速以加强冷却效果。
3. 工作环境：根据室内工作环境的要求和气流流通情况，调整风速以获得最佳的舒适度和空气质量。
四、过滤器维护精密空调系统中的过滤器是保证空气清洁的重要组成部分，定期维护过滤器可以有效延长空调设备的使用寿命。
精密空调设计方案参考目录一、前言 (2)1.1 编写目的 (2)1.2 技术背景 (3)二、精密空调系统概述 (4)2.1 精密空调定义 (5)2.2 精密空调系统组成 (7)三、精密空调设计要素 (8)3.1 室内环境参数要求 (10)3.2 空调设备选型 (11)3.3 风系统设计 (12)3.4 制冷剂循环系统 (13)3.5 控制系统设计 (14)四、精密空调系统设计实例 (15)4.1 案例一 (16)4.1.1 设计目标 (18)4.1.2 系统布局 (19)4.1.3 设备选型与配置 (20)4.1.4 风系统设计与调试 (21)4.1.5 控制系统设计 (22)4.2 案例二 (24)4.2.1 设计目标 (26)4.2.2 系统布局 (26)4.2.3 设备选型与配置 (27)4.2.4 风系统设计与调试 (29)4.2.5 控制系统设计 (30)五、精密空调系统安装与调试 (32)5.1 安装前的准备工作 (34)5.2 安装过程指导 (35)5.3 系统调试与验收 (36)六、精密空调系统维护与保养 (37)6.1 日常维护要点 (38)6.2 定期保养项目 (40)6.3 故障处理与预防措施 (41)七、总结与展望 (42)7.1 设计成果总结 (44)7.2 发展与应用前景展望 (45)一、前言随着科技进步与工业发展，精密空调系统在众多领域的应用越来越广泛，如数据中心、实验室、洁净室、医疗设备场所等。
精密空调的设计不仅仅是为了保证室内环境的舒适度，更是为了能够满足特定场所对于温度、湿度、洁净度以及空气流动性的高精度控制需求。
一个高效、可靠、节能的精密空调设计方案至关重要。
本设计方案参考文档旨在提供一个全面的、系统的精密空调设计指导，涵盖了设计前的准备工作、设计原则、设备选型、布局规划、控制系统配置以及安装维护等方面的内容。
本方案不仅考虑到空调的常规设计要求，还结合了现代先进的空调技术与理念，以确保设计方案的科学性、实用性和前瞻性。
世图兹精细空调产品介绍CCD201A性能参数：机组尺寸宽深高〔mm〕10008101850机组尺寸宽深高〔mm〕1880770910〔单组〕德国世图兹Minispace系列机房专用空调介绍Minispace系列描述：高适应性：多项节能设计多种送风方式，满足不同气流组织需求多种冷却方式，包括风冷、水冷、冷冻水等，有利于适应现场的实际条件；监控管理方式多样，适合各种系统；占地面积小，制冷效果佳；采用符合EU4标准的高效空气过滤系统；风冷方式提供超远安装距离和超高落差的方案；前开门设计，便于安装和维护；Minispace机组特点：德国STULZ Minispace产品，该产品系列在同行业产品中，技术成熟可靠，性价比高，产品系列晚辈，具有多种制冷方式机组，多种送风方式选择，具有高实用性、高稳定性的特点。
Minispace空调产品系列是在采用新的设计理念和创新技术而形成的经典一代高可靠性和高科技产品系列。
该系列产品具有独特的性能特点：节能、高可靠性、环保、低噪、风量大、方便。
1、STULZ Minispace系列空调具有高显热比特点：通讯机房电子设备释放出大量的显热。
Minispace针对机房特点实现0.9以上的高显热比，在机房环境下使用，相对于普通舒适性空调节省20-30%的能耗，并因此防止过度除湿和送风带雾。
2、功能强大的新一代C5000微处理控制器控制器是空调系统的核心。
在以前C1002控制器的根底上性能有了进一步的提高，技术不断更新的STULZ新一代的控制器C5000采用先进的“模糊〞控制理论作为其控制的根底，可对机房环境－温度、湿度、洁净度进展连续的24小时精细控制，并具有自学习、分析、预测、自动控制功能，是一种新型智能控制器。
1〕大屏幕汉语显示，方便用户使用；2〕可显示24小时温、湿度曲线，简学、清晰、明显；3〕可实现对空调机组的分散独立的智能化控制；4〕记录各功能部件的运行时间，如制冷、加热、加湿、除湿等；5〕80条报警记录，且有断电数据保护；6〕在机组出现高压或者低压警告和停机，可实现自动重启功能，停电机组也具有来电自启动功能,防止不必要的到场工作，满足无人值守的要求；7〕控制板可配置标准RS485通信接口，，与BMS 连接时无需额外的硬件支出，可接打印机；8〕机房参数的三级控制：参数新型的显示监控，报警参数的设置，系统根本功能的设置。

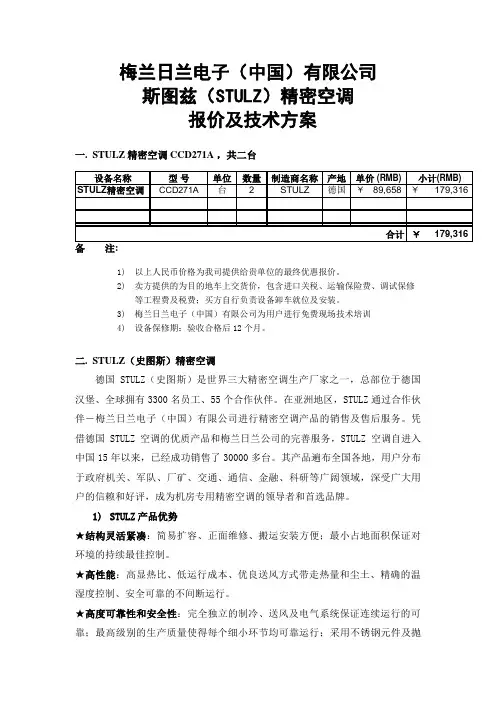

梅兰日兰电子（中国）有限公司斯图兹（STULZ）精密空调报价及技术方案一.STULZ精密空调CCD271A ，共二台1)以上人民币价格为我司提供给贵单位的最终优惠报价。
2)卖方提供的为目的地车上交货价，包含进口关税、运输保险费、调试保修等工程费及税费；买方自行负责设备卸车就位及安装。
3)梅兰日兰电子（中国）有限公司为用户进行免费现场技术培训4)设备保修期：验收合格后12个月。
二.STULZ（史图斯）精密空调德国STULZ（史图斯）是世界三大精密空调生产厂家之一，总部位于德国汉堡、全球拥有3300名员工、55个合作伙伴。
在亚洲地区，STULZ通过合作伙伴－梅兰日兰电子（中国）有限公司进行精密空调产品的销售及售后服务。
凭借德国STULZ空调的优质产品和梅兰日兰公司的完善服务，STULZ空调自进入中国15年以来，已经成功销售了30000多台。
其产品遍布全国各地，用户分布于政府机关、军队、厂矿、交通、通信、金融、科研等广阔领域，深受广大用户的信赖和好评，成为机房专用精密空调的领导者和首选品牌。
1)STULZ产品优势★结构灵活紧凑：简易扩容、正面维修、搬运安装方便；最小占地面积保证对环境的持续最佳控制。
★高性能：高显热比、低运行成本、优良送风方式带走热量和尘土、精确的温湿度控制、安全可靠的不间断运行。
★高度可靠性和安全性：完全独立的制冷、送风及电气系统保证连续运行的可靠；最高级别的生产质量使得每个细小环节均可靠运行；采用不锈钢元件及抛光喷塑处理以防腐蚀；高品质的部件保证机组的长寿命；当出现以外故障，自动切换到备份机组工作；断电数据保护；运行C6000控制系统，控制器密码保护。
★杰出通讯功能：标准配置232/485接口；精确控制所有部件以达到节能效果；24小时温湿度曲线显示；PC、打印机和诊断测试接口；通过接口实现与远程监控系统或BMS联网；断电数据保护；简易用户操作指导；简洁信息显示；控制温湿度真实值显示。

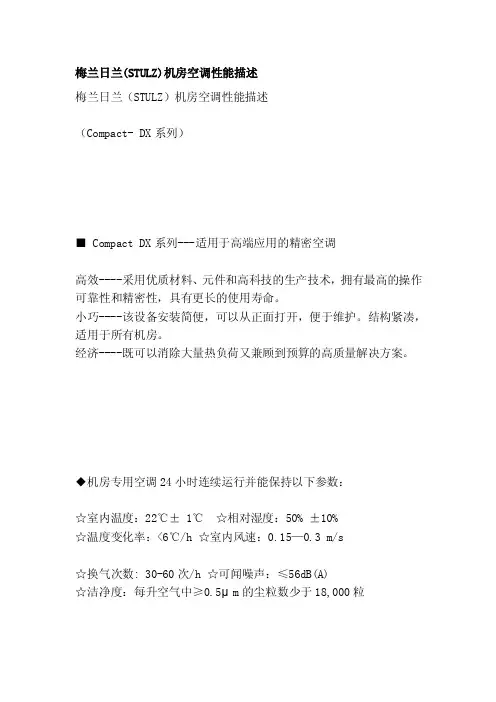

梅兰日兰(STULZ)机房空调性能描述梅兰日兰（STULZ）机房空调性能描述（Compact- DX系列）■ Compact DX系列---适用于高端应用的精密空调高效----采用优质材料、元件和高科技的生产技术，拥有最高的操作可靠性和精密性，具有更长的使用寿命。
小巧----该设备安装简便，可以从正面打开，便于维护。
结构紧凑，适用于所有机房。
经济----既可以消除大量热负荷又兼顾到预算的高质量解决方案。
◆机房专用空调24小时连续运行并能保持以下参数：☆室内温度：22℃± 1℃☆相对湿度：50% ±10%☆温度变化率：<6℃/h ☆室内风速：0.15—0.3 m/s☆换气次数: 30-60次/h ☆可闻噪声：≤56dB(A)☆洁净度：每升空气中≥0.5μm的尘粒数少于18,000粒◆智能化控制技术、操作便捷C7000标准型控制器具有各种控制和监控功能，无显示装置，可防止篡改参数。
可从外接显示屏或笔记本电脑上，读出和调节所有的控制和维护参数。
C7000Plus 加强型控制器在C7000标准控制器的配置基础上，配有4行LCD运行面板，供数据输入和输出。
C7000 Plus系列，可以配置多达31台设备，并显示她们的实际运行参数。
C7000 Advanced 超级型控制器可管理多达31台的设备。
由超大LCD图形显示器显示其运行、控制管理和监控状况。
采用Modbus和其他数据协议，适用于所有BMS系统的连接。
◆适用于各种配置需求的多种选件每个机房环境都有其自身特性，精密空调系统能满足大多数需求，STULZ COMPACT DX还有以下选件可供选用：☆机械和通用选件☆控制选件☆加湿系统选件☆加热选件☆制冷选件☆冷凝器选件（风冷式）技术规格CSD/CSU型xxxA/G 271 301 351 431 521 352 442 542 602 652 702 852 1052技术数据：制冷功率（总冷量）1) kW27.331.535.045.053.236.146.354.563.369.572.087.3104.3制冷功率（显冷量）1) kW27.329.933.245.049.536.142.959.362.065.176.788.7风量 m3/h 8,3008,50010,00012,80014,00010,00011.90014,50017,30018.50018.50021,00024,000压缩机输入功率 kW5.36.47.29.211.07.211.212.814.414.418.422.0循环系统/压缩机数量 1111122222222风机/马达数量1/11/11/11/11/11/11/11/11/12/12/12/1下送风最大平均机外余压 Pa460420170550480670580410290120680450200噪声2) dBA 50.150.352.048.049.843.250.556.156.958.960.162.2风机输入功率 kW1.92.03.24.05.22.03.35.87.49.05.17.310.8上送风最大平均机外余压 Pa 140130180260210190180140120100250230140噪声2) dBA58.159.762.958.462.457.859.262.160.564.160.762.465.1风机输入功率 kW1.92.03.24.05.22.05.87.49.05.17.310.8最大电加热级数3333333333333第1级电加热 kW 9/49/49/49/49/49/49/49/49/49/49/49/4第2级电加热 kW 9/49/49/49/49/49/49/49/49/49/49/49/49/4第3级电加热 kW 4444444449/49/49/4最大总加热功率 kW 18181818181818181818272727加湿器容量(最大) kg/h 333333333333A重量(约) kg 380390395560580540550570790800825840870G重量(约) kg 410420430605615580600620835845885900930宽度 mm 1,4001,4001,4001,7501,7501,7501,7501,7502,1502,1502,7252,7252,725高度 mm 1,9801,9801,9801,9801,9801,9801,9801,9801,9801,9801,9801,9801,980深度 mm890890890890890890890890890890890890890注意:所有数据适用于400V/3ph/50Hz设备,包括20Pa ESP(机外余压)下送风设备,以及50Pa ESP(机外余压)上送风设备。

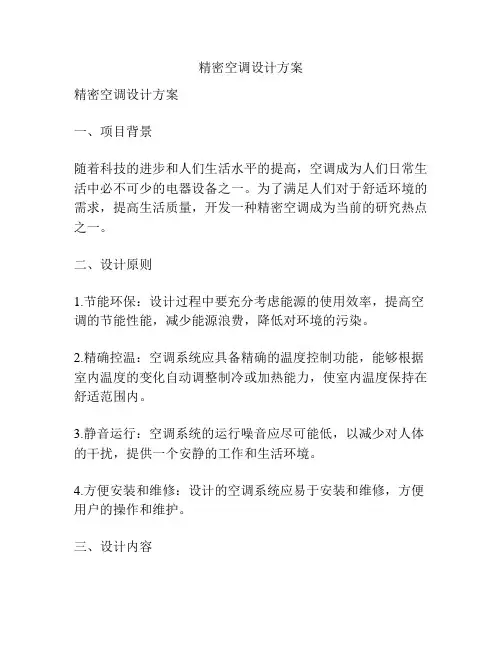

精密空调设计方案精密空调设计方案一、项目背景随着科技的进步和人们生活水平的提高，空调成为人们日常生活中必不可少的电器设备之一。
为了满足人们对于舒适环境的需求，提高生活质量，开发一种精密空调成为当前的研究热点之一。
二、设计原则1.节能环保：设计过程中要充分考虑能源的使用效率，提高空调的节能性能，减少能源浪费，降低对环境的污染。
2.精确控温：空调系统应具备精确的温度控制功能，能够根据室内温度的变化自动调整制冷或加热能力，使室内温度保持在舒适范围内。
3.静音运行：空调系统的运行噪音应尽可能低，以减少对人体的干扰，提供一个安静的工作和生活环境。
4.方便安装和维修：设计的空调系统应易于安装和维修，方便用户的操作和维护。
三、设计内容1.主要组成部分（1）压缩机：选择高效压缩机，具有快速制冷和节能的特点。
（2）空气处理装置：采用高效过滤器，有效过滤空气中的细菌和污染物质，并可添加空气质量检测传感器，及时监测室内空气质量并调整空气净化能力。
（3）冷凝器和蒸发器：采用高效热交换技术，提高冷热交换效率。
（4）控制系统：采用先进的控制算法和传感器技术，实现精确的温度控制、风量控制和运行模式控制。
2.功能设计（1）温度控制：根据室内温度的变化自动调整制冷或加热能力，使室内温度保持在舒适范围内。
（2）湿度控制：根据室内湿度的变化自动启动或关闭加湿功能，保持室内湿度在适宜的水平。
（3）风速控制：根据用户的需求调整风速大小，提供不同的风感体验。
（4）定时功能：用户可以设置定时开关机，提高使用的便利性。
（5）故障诊断：具备故障诊断功能，一旦发生故障，能够及时报警并提供详细的故障信息，方便维修人员进行维修。
（6）远程控制：支持远程控制功能，用户可以通过手机App或者其他设备实时监控和调整空调系统的参数。
四、设计成果通过精密空调的设计，可以实现室内温度、湿度和空气质量的精确控制，提供舒适的室内环境。
同时，节能环保的设计理念也能够有效降低能源的消耗，减少对环境的污染。
温度、湿度、洁净度就是工作环境的关键因素，设备运行情况、使用寿命与 之有密切关系， 要为机房内精密设备提供良好环境， 要达到机房设计规范要求就 必须采用具有恒温恒湿控制能力及滤尘功能的精密空调。
本次方案设计了一套制冷量为 53.2KW 梅兰日兰精密空调一套，作为主用， 以满足机房设备需求。
(空调功率大小的计算、准确的型号将在第 11 章中给出 详细的说明)。
此外配置一台 5P 柜式空调，作为备用。
为了使工作人员能在一个较舒适的环境下工作， 在机房的辅助区域及办公区 域配置了 1 台 2P 柜式空调。
主机房内新风貌用大厦的空调进风，此外安装排风排烟管道，通风系统与消 防及门禁系统联动。
为使机房內主要设备和管理操作人员有一个良好的工作环境， 并为其具备能 够安全、 可靠地运行， 发挥其最大的工作效率， 就要提供一个符合其运行标准要 求的机房环境。
这包含对制冷、制热、加湿、去湿、滤尘有严格的标准要求，设 备运行情況、使用寿命与工作环境有密切关系，温度、湿度、洁净度就是工作环 境的关键因素。
根据中华人民共和国《计算站场地技术要求》(GB2887-89)标 准:C 级－10℃~40℃B 级5℃~35℃A 级5℃~35℃ 温度A 级冬季20℃+/-2℃45%-65%B 级15℃-30℃40%-70% C 级10℃-35℃30%-80%夏季23℃+/-2℃45%-65%温度相对湿度为达到上述机房的环境要求， 空调机的选型十分重要。
为了确保机房内的系 统设备在恒温、 恒湿工作条件下的送风量以及使人感到舒适的送风量， 必须计算 出机房内的热负荷。
机房的热负荷主要来自两个方面：机房内的计算机设备、照明灯具、辅助设施及工作人员所产生的热； 由机房外部进入的热，如：从墙壁、屋顶、隔断和地面传入机房的热； 透过玻璃窗射入的太阳辐射热；从窗户及门的缝隙渗入的风而侵入的 热；新风机补充新风带进来的热等。
为了确定该机房内主要设备所需恒温、 恒湿环境温度条件下， 机房专用空调 设备的容量， 我们根据机房系统内设备运行的特点和本市夏季气候的情况， 采用 类比计算法来确定机房恒温、恒湿专用空调的容量。

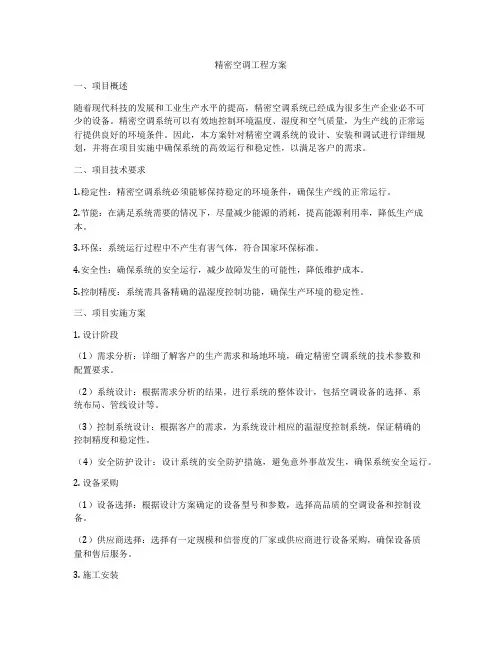

精密空调工程方案一、项目概述随着现代科技的发展和工业生产水平的提高，精密空调系统已经成为很多生产企业必不可少的设备。
精密空调系统可以有效地控制环境温度、湿度和空气质量，为生产线的正常运行提供良好的环境条件。
因此，本方案针对精密空调系统的设计、安装和调试进行详细规划，并将在项目实施中确保系统的高效运行和稳定性，以满足客户的需求。
二、项目技术要求1.稳定性：精密空调系统必须能够保持稳定的环境条件，确保生产线的正常运行。
2.节能：在满足系统需要的情况下，尽量减少能源的消耗，提高能源利用率，降低生产成本。
3.环保：系统运行过程中不产生有害气体，符合国家环保标准。
4.安全性：确保系统的安全运行，减少故障发生的可能性，降低维护成本。
5.控制精度：系统需具备精确的温湿度控制功能，确保生产环境的稳定性。
三、项目实施方案1. 设计阶段（1）需求分析：详细了解客户的生产需求和场地环境，确定精密空调系统的技术参数和配置要求。
（2）系统设计：根据需求分析的结果，进行系统的整体设计，包括空调设备的选择、系统布局、管线设计等。
（3）控制系统设计：根据客户的需求，为系统设计相应的温湿度控制系统，保证精确的控制精度和稳定性。
（4）安全防护设计：设计系统的安全防护措施，避免意外事故发生，确保系统安全运行。
2. 设备采购（1）设备选择：根据设计方案确定的设备型号和参数，选择高品质的空调设备和控制设备。
（2）供应商选择：选择有一定规模和信誉度的厂家或供应商进行设备采购，确保设备质量和售后服务。
3. 施工安装（1）现场调研：根据设计方案，确定精密空调设备的安装位置和管道布局。
（2）安装施工：由专业的施工队伍进行设备的安装和管道的铺设，确保施工质量和进度。
（3）绘制图纸：根据现场情况绘制详细的安装图纸，供施工人员进行作业。
4. 调试验收（1）设备调试：安装完成后，对空调设备进行调试，确保运行稳定和符合技术要求。
（2）系统调试：对整个精密空调系统进行调试，验证控制系统的精确度和稳定性。
精密空调设计方案介绍本文档旨在提供一个精密空调设计方案的概述，包括设计目标、系统需求、关键组件和技术、系统集成和测试等内容。
通过该设计方案，可以实现高效、稳定和可靠的精密空调系统。
设计目标精密空调系统被广泛应用于计算机机房、实验室、医学设备等需要控制温度和湿度的场所。
设计目标如下：1.精确的温度控制：系统应能够在设定的温度范围内保持恒定的温度，并具备高精度的温度控制功能。
2.稳定的湿度控制：系统应能够在设定的湿度范围内保持稳定的湿度值，并能迅速调整湿度，以适应不同的环境要求。
3.高效能耗：系统应设计为高效能耗的空调方案，以降低运营成本。
4.可靠性：系统应能够长时间运行而不发生故障，并具有自动故障检测和报警功能。
系统需求为了满足设计目标，以下是对精密空调系统的系统需求进行详细说明：1.温度控制：系统应能够在设定的温度范围内维持恒定的温度。
通过传感器获取当前温度，并通过控制系统调整制冷剂的流量和温度以达到目标温度。
2.湿度控制：系统应能够在设定的湿度范围内保持稳定的湿度值。
通过湿度传感器获取当前湿度，并通过蒸发器和加湿器来调整湿度。
3.温度和湿度显示：系统应有一个直观的界面，显示当前的温度和湿度值。
4.自动调节：系统应能够根据环境要求自动调节温度和湿度值，并能够调整制冷剂流量和湿度调节器的功率。
5.能耗监测：系统应能够监测能耗并记录下来，以便进行能耗分析和优化。
6.故障检测和报警：系统应具备自动故障检测功能，并能通过报警系统通知操作人员。
关键组件和技术为了实现精密空调系统的设计目标和系统需求，以下是该系统的关键组件和技术：1.温度传感器：用于测量当前温度值，并将数据传输给控制系统。
2.湿度传感器：用于测量当前湿度值，并将数据传输给控制系统。
3.制冷剂流量控制器：通过调节制冷剂的流量和温度，以达到目标温度。
4.蒸发器：用于调节湿度，并通过蒸发的方式控制空气湿度。
5.加湿器：用于调节湿度，并通过蒸发水分补充空气湿度。
信息中心设备维护手册-空调-梅兰日兰目录一、STULZ空调使用操作二、STULZ空调维护保养三、STULZ空调常见故障处理一、STULZ空调使用操作⒈开关机在关机状态，按一下红色按键开机，按键旁绿色灯亮。
在开机状态，按一下红色按键关机，按键旁绿色灯灭（风机延时1分钟自动关机）。
⒉进入菜单在正常显示状态下，用选择键“< >”将光标移到所选菜单，按“OK”键后输入密码，① C7000控制器为4位数字密码，出厂设定为0000。
② C5000控制器通过选择键“< >”和确认键“OK”输入密码，控制菜单的密码是：“<”=左，“OK”=确认，“>”=右。
维护菜单的密码是：“>”=右，“OK”=确认，“<”=左。
前两个按键必须在时钟秒点可视时间内按下。
修改参数，通过选择键“< >”将光标移动到需修改的参数上，按“OK”键后即可通过选择键“< >”进行修改，修改完毕按“OK”键确认。
退出菜单需将光标移到“回上”按“OK”键。
⒊报警复位产生报警后，报警信息显示在屏幕上，RESET(复位)键旁的报警红灯亮，同时蜂鸣器响。
按一下复位键“RESET”,消除报警声音，按第二下复位键“RESET”,报警信息清除，报警灯灭。
有2种报警不能直接按“RESET”复位：⑴加湿器故障的复位，需要先将加湿电路板的“21、22”接线端子拔下再插上，然后再按复位键两次。
加湿电路板位于空调内部，打开空调机右柜门即可看到。
参见加湿电路板图⑵压缩机高压故障的复位，需要先按一下压缩机高压复位按钮（蓝色圆柱型，直径约5mm），再按二下复位键“RESET”。
该按钮位于压缩机排气阀处的高压保护开关上。
打开空调机柜门和内隔板可看到。
参见高压保护开关图加湿电路板图高压保护开关图二、 STULZ空调维护保养(一) 过滤网1.每个月用吸尘器清理一次过滤网（视脏污情况）。
2.每3个月更换一次过滤网（视脏污情况）。
（二）产品结构：A、STULZ机房空调产品从制冷量来分主要有三个系列1、CyberAir 系列，结构紧凑，适用范围广，制冷量从17KW-150KW。
2、Compact DX系列，结构紧凑，占用机房面积小，单位面积制冷量大。
经济实用，制冷量，4KW-105KW。
3、COM-AIR系列，电信专用型，主要用于移动机站。
制冷量3.2KW-11.6KW。
B、从制冷结构来分有下列几种。
1、空气冷却型：室外机与室内机之间为氟里昂直接热交换，室外风机冷却，用于室内、室外机相距不超过35M，室外机低于室内机不大于5米的工作场合。
2、水冷型：室内与室外热交换为水冷型，用于室外机相距较远及高差很大的区域。
3、冷冻水型：用于有中央空调供应冷水之区域，主要目的为节能和冷水的利用。
（三）服务承诺：STULZ空调对所售出产品有终身之技术服务承诺与义务，并可同用户签订定期维修保养协议.同时可以根据用户要求对操作人员进行国内的技术培训及国外制造厂家的培训。
（四）技术规范及加工设备材料说明：1、技术规范：STULZ空调产品采用严格的国际制造标准及技术规范。
（1）电磁兼容标准：EN50091-92IEC801等；（2）安全标准：EN50091 ICE950；（3）欧洲环境标准：CE TUV/GS；2、主要生产设备均采用世界一流的成型，表面处理及调试设备。
3、主要原材料：――结构件、壳体材料采用国际流行的金属材料，物理性能及化学性能均经过严格测试。
――控制电气采用梅兰日兰公司、西门子公司名牌产品。
――压缩机采用世界名牌COPELAND产品。
4、产品质量保证及措施：STULZ产品已得到国际ISO9001：2000认证，质量控制严格按该证书要求，由相应体系来保证。
（六）STULZ CSD351A型空调主要性能指标：型号: CSD271A制冷量：27.3kw 单制冷系统风量：8300m3/h，下送风、上回风机外余压：70~260Pa 可调制热量：12kw 标准电加热加湿量：5Kg/h 标准电极式室内机尺寸：1400*890*1980mm(长、宽、高)重量：395Kg室外机尺寸：1860*920*730mm(长、宽、高)重量：100Kg配电功率：25KW 三相五线制（七）STULZ Compact DX系列空调主要技术特点：100%德国原装进口产品，产地德国汉堡，是STULZ厂采用最先进的生产方法制造的高质量产品，可靠性高，性能价格比高；模块式结构设计,搬运运输方便,安装扩容简便,最多可以连接扩容至31台(模块);单位面积制冷量达38KW/M2，效率高,满足在尽可能小的占用机房空间的条件下，带走尽可能多的机房热负荷的要求，使运行更加经济；多台机组可根据场地及负荷分布情况，分离布置摆放、联机运行，可设置为互为备份，自动切换轮换工作,任何一台机组(模块)故障是备份机组都可以自动投入运行;全部的维护工作均在正面进行，一般故障维护时不影响机组的运行；结构紧凑体积小，便于分离搬运、安装，可通过标准电梯、门和通道;机外余压最大可达700Pa,并可以根据要求方便调整;过滤等级满足EU4级并可以提供更高等级的过滤精度供选择;全部采用美国Copeland涡旋式压缩机；门板采用抛光喷塑处理，与机房环境和谐统一；采用铝合金框架结构，内部进行了特殊的加固处理，刚性、韧性好，重量轻；电气元件主要采用梅兰日兰产品，且全部采用过流保护；控制器为STULZ C7000型，具有大屏幕中文及图表显示，背景光量度可自动调节，WINDOWS菜单结构，断电数据保护及自启动功能，具有多达40余项的故障报警信息显示并可记录多达200余条的报警内容和存储纪录1天至1400天的温湿度曲线；满足联网监控要求，RS485/RS232接口为标准配置；交流电输入范围宽，能在380V±10%范围内正常连续运行；适应性强，可满足不同的运行环境；选件丰富,可满足漏水报经监测,烟感火感报经监测,消防系统联动,缺相反相保护等功能; 质量先进性能稳定可靠,寿命和平均无故障时间(MTBF)设计寿命满足20年以上,MTBF大于19万小时,备份系统MTBF大于25万小时适应环保要求，STULZ空调可满足环保制冷剂的使用，走在同类产品的前列，为用户的投资提供最高的回报。
世图兹精密空调智能控制系统操作指南一、系统介绍世图兹精密空调智能控制系统是一种先进的空调控制系统，旨在提供用户便捷、舒适的室内空调体验。
本系统采用智能化控制技术，结合传感器和智能算法，实现对空调的精准控制，满足不同环境条件下的舒适需求。
二、系统操作界面本系统的操作界面简洁直观，便于用户进行操作和设置。
主要包括以下几个部分：温度调节区域、风速调节区域、模式设置区域、定时设置区域、运行状态显示区域等。
1. 温度调节区域在温度调节区域，用户可通过上下箭头按钮对室内温度进行调节。
每次点击箭头按钮，温度将按照设定的步长上升或下降。
2. 风速调节区域风速调节区域提供了多个档位供用户选择，用户可根据需求选择适当的风速。
每个档位对应着不同的风速等级，用户可通过点击档位按钮进行切换。
3. 模式设置区域模式设置区域允许用户选择不同的工作模式。
通常包括制冷、制热、通风、除湿等模式。
用户可根据需要选择相应的模式。
4. 定时设置区域定时设置区域允许用户设置空调的开关时间。
用户可通过选择日期和时间进行设定，系统将按照设定的时间自动开启或关闭。
5. 运行状态显示区域运行状态显示区域实时显示空调的工作状态，包括当前室内温度、风速、工作模式等信息。
用户可通过该区域了解空调的当前状态。
三、系统操作步骤1. 打开空调电源首先，将空调电源插头插入相应的插座，并确保电源线连接牢固。
随后，按下遥控器上的电源按钮，使空调系统开始运行。
2. 设置温度在操作界面的温度调节区域，通过点击上下箭头按钮，将室内温度设定为所需的值。
系统将根据设定的温度进行空调运行。
3. 调节风速根据个人需求，选择合适的风速档位。
操作界面中的风速调节区域提供了多个档位供选择，点击相应的档位按钮实现切换。
4. 设定工作模式根据需要选择空调的工作模式。
操作界面的模式设置区域中提供了多种模式供选择，用户可根据需要点击对应的模式按钮进行设定。
5. 定时开关如需定时开关空调，可在操作界面的定时设置区域进行设定。
本公司主要经营业务有：美国APC、梅兰日兰、艾默生、伊顿爱克赛、山特。
等知名品牌UPS，蓄电池有：松下、汤浅、越力、大力神、德国阳光。
等免维护蓄电池，经过了多年的市场开拓耕耘，已成为广西乃至华南区的专业电源供应商，赢得了广大客户的广泛赞誉及UPS厂家的大力支持，与世界著名UPS厂家有着稳定良好的合作。
公司业务愈趋多元化，可以独力承担机房建设，为客户提供美国APC公司研发的英飞集成系统（机房基础设施解决方案），给出的关于基础设施方面的技术建议和配置，包括：机房精密空调、服务器及网络机柜、智能化精密配电柜、基础设施的监控系统。
MGE-STULZ-CSU351ACompact DX具有占地面积小，提供冷量大，双循环系统的特点，是采用先进的生产方法制造的高品质空调机组，它具有以下特点：1.采用铝合金整体框架的双循环机组：机组设计为整体框架结构，采用铝合金型材，坚固牢靠，而且铝合金材料重量轻，可以大大减轻机组自身重量，使得搬运工作更加容易；面板采用热镀锌钢板，表面喷涂处理，用不生锈，内嵌保温隔热防火吸音棉，既能隔绝机组内外热量传递，又能对机组内部的噪声进行吸收，起到降低机组噪声的作用，还可以在一定程度上进行防火。
面板在机组后部和侧部采用螺栓紧固，可以保证机组外框架的牢固，前面板采用旋转门设计，极大的方便了机组的维护，使得所有部件均可进行正面维护，可通过前门更换过滤器。
2. 均采用涡漩式(Scroll)压缩机：机组采用先进的涡旋式压缩机，其具有效率高、噪声低、运转平衡的特点，由于在涡旋式压缩机中，从结构上具有压缩室由一对涡旋盘形成，可同时对称的形成几个压缩室，不需要吸气阀、排气阀，回转半径很小（仅有几毫米），没有余隙容积，以上结构特点带来的好处是转矩变化小，反复冲击部分少，零部件数量少，相对滑动速度低，内部泄漏、通道损失少，容积效率高，最终体现在应用上则具有振动小，噪声低，效率高，可靠性高，体积小、重量轻的特性。
【最新整理，下载后即可编辑】xxx市xxxxxxxxxx工程精密空调工程调试方案编制人:施工单位：xxxxxxxxxxxxxxxx有限公司编制时间：2013年10月16日目录第一章现场调试概况 (3)一、现场调试设备分批概况 (3)二、开机调试前确认准备工作 (3)第二章精密空调调试步骤及内容 (4)一、风冷系列开机调试 (4)1．调试前期准备机械部分 (4)2．电气部分 (4)二、调试步骤 (4)三、调试完毕检查 (8)1．检查确认所有输出功能为自动； (8)2．检查确认温湿度设定值及控制精度合理； (8)3．检查确认其它设置功能合理。
(8)第三章调试完成提交调试报告 (8)一、调试报告详见附件后 (8)第一章现场调试概况一、现场调试设备分批概况我司负责施工的数据机房的精密空调工程，现场调试数量为122套精密制冷系统。
由于调试数量较多，我方将根据各提前交付机房进行分批调试。
按工程进度及提前交付机房分五批进行调试：第一批为东主楼七层信息中心机房；第二批为西主楼二层地铁14线机房及西主楼六层；第三批为东主楼四、五、六、八层机房；第四批为西主楼一、三、四层机房；第五批为西主楼五、七、八层机房。
二、开机调试前确认准备工作A. 室内机组、室外冷凝器必须安装整齐，水平，稳固，制冷管道平直，支撑牢固，机组运行时不会发生震动、噪声。
B. 电源接线稳定无松动，排列整齐。
C. 上、下水管安装整齐。
D. 机组表面没有划伤，碰伤。
清洁，美观。
E.必须要保证现场杂物及垃圾清理干净，保持机组内外及现场的整洁。
质量验收：A. 检查制冷管道压力保压合格。
B. 所用管道，连线，支架等材料规格正确，质量良好。
C. 上、下水管线使用正常，管道通畅，无堵塞，倒流等现象。
D. 以上工作完成后应由世图兹工程师进行现场工程验收，如果出现安装质量不合格的情况，工程师将拒绝开机调试，并将以书面的形式下达安装整改通知书，直到安装整改完全合格后再进行开机调试工作。
mge梅兰日兰stulz斯图斯机房专用恒温恒湿精密空调c5000加湿控制板
梅兰日兰mge斯图斯stulz加湿板c5000 斯图斯stulz电极式加湿器控制板是梅兰日兰公司专门为机房专用恒温恒湿精密空调设计开发的用来控制加湿的电路，它的具有电极插头、水位电极插头、进水阀及排水阀电极插头。
斯图斯stulz电极式加湿器控制板c5000具有电流、加湿信号显示、排水按扭、加湿可调等功能的加湿板。
斯图斯stulz机房空调电极式加湿器控制板可以实现开关量与连续比例控制的转换功能。
我们可以通过调节控制板上的按键在显示器上可以设定加湿量、开关量与比例控制信号的转换、加湿有效率，排水时间、排水时间间隔等参数的设置。
在斯图斯stulz电极式c5000加湿器控制板显示器上可以显示各种报警信号，根据这些加湿信号我们可以更方便维修和保养机房空调。
加湿板的比例信号的种类可通过拨码开关进行设置以优化空调性能。
在斯图斯stulz的C5000,C6000和C7000的主电脑板都能进行配置。
梅兰日兰mge斯图斯stulz加湿控制系统：对于大多数梅兰日兰mge斯图斯stulz机房专用恒温恒湿精密空调的型号来说，加湿器的RUN/DRAIN（运行/排水）开关的位置都在力博特组件低压箱中。
当梅兰日兰mge斯图斯stulz加湿器处于正常运行中时，此开关应处于RUN（运行）位置。
而当需要进行手动排水时，开关则处于DRAIN（排水）位置。
加湿器的电子控制板位于与RUN/DRAIN（运行/排水）开关相同的区域。
当给梅兰日兰mge斯图斯stulz机房专用恒温恒湿精密空调送电时，加湿器的电路即获得供电。
本公司主要经营业务有：美国APC、梅兰日兰、艾默生、伊顿爱克赛、山特。
等知名品牌UPS，蓄电池有：松下、汤浅、越力、大力神、德国阳光。
等免维护蓄电池，经过了多年的市场开拓耕耘，已成为广西乃至华南区的专业电源供应商，赢得了广大客户的广泛赞誉及UPS厂家的大力支持，与世界著名UPS厂家有着稳定良好的合作。
公司业务愈趋多元化，可以独力承担机房建设，为客户提供美国APC公司研发的英飞集成系统（机房基础设施解决方案），给出的关于基础设施方面的技术建议和配置，包括：机房精密空调、服务器及网络机柜、智能化精密配电柜、基础设施的监控系统。
MGE-STULZ-CSU351A
Compact DX具有占地面积小，提供冷量大，双循环系统的特点，是采用先进的生产方法制造的高品质空调机组，它具有以下特点：
1.采用铝合金整体框架的双循环机组：机组设计为整体框架结构，采用铝合
金型材，坚固牢靠，而且铝合金材料重量轻，可以大大减轻机组自身重量，
使得搬运工作更加容易；面板采用热镀锌钢板，表面喷涂处理，用不生锈，内嵌保温隔热防火吸音棉，既能隔绝机组内外热量传递，又能对机组内部
的噪声进行吸收，起到降低机组噪声的作用，还可以在一定程度上进行防
火。
面板在机组后部和侧部采用螺栓紧固，可以保证机组外框架的牢固，前面板采用旋转门设计，极大的方便了机组的维护，使得所有部件均可进
行正面维护，可通过前门更换过滤器。
2. 均采用涡漩式(Scroll)压缩机：机组采用先进的涡旋式压缩机，其具有效
率高、噪声低、运转平衡的特点，由于在涡旋式压缩机中，从结构上具有压缩室由一对涡旋盘形成，可同时对称的形成几个压缩室，不需要吸气阀、排气阀，回转半径很小（仅有几毫米），没有余隙容积，以上结构特点带来的好处是转矩变化小，反复冲击部分少，零部件数量少，相对滑动速度低，内部泄漏、通道损失少，容积效率高，最终体现在应用上则具有振动小，噪声低，效率高，可靠性高，体积小、重量轻的特性。
我司机组采用著名品牌Copeland压缩机。
3. 两套制冷循环系统整合在一个蒸发器盘管中：将两套制冷循环系统整合
在一个蒸发器盘管内，采用平板式结构，带来的好处是极大的节约了占地
空间，使得机组可以在更小的占地面积内提供更大的制冷能力，同时平板
式的蒸发器结构可以更好的组织蒸发器前后的气流，不会象“A”型或“V”
型蒸发器那样，因为气流在通过“A”型或“V”型蒸发器盘管时，其前后
容易产生扰流，增大了产生噪声和能耗的可能，平板式蒸发器前后的气流
都是均匀的，而换热所需的紊流，则由蒸发器盘管的翅片形状来帮助完成，进一步减低了噪声和能耗。
4. 蒸发器翅片表面带有亲水涂层：我司的机组在蒸发器翅片上除了进行精
密的加工以保证良好的热传递外，还对翅片表面进行处理，使其形成一个
亲水涂层的表面，因为空调的回风骤然进入翅片区域，气流的温度和翅片
的温度有较大的差距，所有会有部分的水蒸气凝结出来附着在翅片表面，如果没有一个好的方法将这部分凝结水及时排走，就会带来蒸发器盘管效
率的下降，而且循环气流的速度较大，也容易将翅片上的凝结水直接带入
循环流道，引发其它的问题，所以我司的蒸发器上的亲水涂层可以很好的
将冷凝水引至机组设置点水盘并设法排走，很好的防止了出现上述问题。
5. 通风部分、制冷部分与配电部分均分别隔开，保证了连续运行的可靠：我司
的机组将通风部分、制冷部分与配电部分分别隔开，各系统的运行彼此不互
相影响，并根据不同的部分进行不同的设计处理，保证各部件的运行寿命，
极大的保证了各部分的可靠性。
6. 高品质的部件保证机组的长寿命：我司机组的全部产品均选择世界著名品
牌或自行加工，先进的加工设备保证了零部件的高质量，而精细的甄选高
品质的零部件又可进一部保证机组的寿命。
7. 所有的部件均可以正面维护：我司机组在设计时就充分考虑了机组的正面
维护性，所有的部件均向前开放，保证维护人员在机组正前方就有充分的
工作空间来进行机组的维护，不需要打开机组的后门来进行处理，这样就
保证了机组在安装时候可以直接靠墙安装，有效的利用了机房的面积，保
证用户有最大的使用空间，为用户带来直接的成本节约和经济利益。
8. 旋转门的设计方便进行辅助维护：我司机组在正面采用了旋转门的设计，所
以在任何时候，用户的都可以直接打开门即可进行机组的部件进行维护和修
理，较不采用旋转门设计的机组必须要手工拆除面板才能进行维护带来了极
大的方便和快捷处理机组突发故障的可能。
9. 多种机组类型，且有多种丰富的部件可选，带来机组的功能更好的扩展。
除了以上特点外，机组还配置了最先进的控制器C7000系统，使得机组在监控方面表现出以下优点：
多大31台设备的顺序控制策略：每台机组都带有自身的控制器，最多可以有31个控制器通过控制总线连接在一起组成一个大系统，在加上一个图形输入输出显示器，整个系统可以统一进行设定，31台设备可以互为备份，也可顺序操作、启动。
时间补偿系统：通过对系统中功能模块的运行时间分析，平均分摊相同功能模块的运行时间，使得部件的使用寿命可以得到极大的延长。
温湿度记录系统：可以有1440个测试点，测试点的时间间隔可以从一分钟至1440分钟，所以总的记录时间可以从1天到1440天，实现长时间的温湿度监控。
200个事件日志记录：控制器配置大容量存贮器，可以记录200个事件，极大程度的满足了维护人员查询机组运行状态的需要。
智能接口：具有RS232和RS485接口，可以直接接入BMS系统，也可通过免费提供的通讯协议内容定制监控系统。
多种语言：控制器提供最多8种语言。
STULZ代表高可靠性和精密性
如同STULZ其他精密空调产品，Compact DX系列采用了优质材料、元件和高科技的生产技术，这意味着您所购买的产品拥有最高操作可靠性和精密性，具有更长的使用寿命。
适用于各种配置需求的多种选件
每个机房环境都有其自身的特性，精密空调系统能满足大多数需求，STULZ COMPACT DX系列的标准配置也不例外。
另外，还有以下选件可供选用：
▲机械和通用选件
＞特殊的喷涂工艺
＞适用于高架地板的底座
＞风阀
＞灵活的风口帆布软连接
＞新风连接
＞高效过滤器EUS
＞出网风帽
＞消音器
＞双护层面板和门板
＞冷凝水排水水泵
▲加湿系统选件
＞STUXL BNB的独立加湿器的控制
＞可拆卸式的加湿系统
＞模糊控制加湿系统
▲制冷选件
＞冷量调节电控吸气阀
＞微处理控制的压力调节2通或3通阀▲控制选件
＞火警探测器
＞烟雾探测器
＞火警紧急停机
＞漏水探测器
＞手动控制
＞电动风阀
＞相序监控
＞远程开/关机控制
＞特殊电压
▲加热选件
＞电再热、1到3级或按比例调节
＞热气再热
＞热水再热
▲冷凝器选件（风冷型）
＞风机调速器
＞低温运行装置，最低达-45摄氏度
＞防腐蚀盘管
智能化控制技术，操作便捷
无论您公司有多少机房，也无论您打算直接还是集中监控机房空调，STULZ的控制系统为您提供了任意情况下的解决方案。
具有众所周知的BMS系统接口，意味着每台空调设备都可以连接到楼宇中央管理系统上
C7000标准型控制器
具有各种控制和监控功能，无显示装置，可防止篡改参数。
可以外接显示屏或笔记本电脑上，读出和调节所有控制和参数。
C7000 Advanced超级型控制器
可管理多达31台设备。
由超大LCD图形显示器显示其运行、控制管理和监控状况。
采用Modbus和其他数据协议（见下表），适用所有BMS系统的连接。
高性能冷凝器-KSV风冷冷凝器系列
STULZ高性能冷凝器的优点：
＞风机及压力开关所有电力接线均预先接好，以便现场安装及降低现场成本
＞压力开关控制发起人按标准调整
＞压力开关连接外，提供一标准针阀供测量及压力值调整。
＞无三相要求，230V/50Hz/单相。
＞冷凝器可水平或垂直安装。
＞采用标准构件，备件供应迅速。
＞铝制结构外型美观、抗腐蚀性。
＞根据应用环境的不同需要，可以提供各种冷凝器选择
＞轻质结构使地基层支撑结构成本降至最低。
CCD121A参数表
注意：所有数据在400V/3ph/50Hz的条件下发起人可适用
1）标定制冷量的式况：回风温度240C，50%相对湿度；冷凝温度：450C
2）声压位准为2米距离，自由场地。
