校企联合开发的实训教材 反激式变压器的设计广东明丰电源实业有限公司中山火炬职业技术学院2018年6月20日反激式变压器的设计反激式变压器设计思考（一）对一般变压器而言，原边绕组的电流由两部分组成，一部分是负载电流分量，它的大小与副边负载有关；当副边电流加大时，原边负载电流分量也增加，以抵消副边电流的作用。
另一部分是励磁电流分量，主要产生主磁通，在空载运行和负载运行时，该励磁分量均不变化。
励磁电流分量就如同抽水泵中必须保持有适量的水一样，若抽水泵中无水，它就无法产生真空效应，大气压就无法将水压上来，水泵就无法正常工作；只有给水泵中加适量的水，让水泵排空，才可正常抽水。
在整个抽水过程中，水泵中保持的水量又是不变的。
这就是，励磁电流在变压器中必须存在，并且在整个工作过程中保持恒定。
正激式变压器和上述基本一样，初级绕组的电流也由励磁电流和负载电流两部分组成；在初级绕组有电流的同时，次级绕组也有电流，初级负载电流分量去平衡次级电流，激励电流分量会使磁芯沿磁滞回线移动。
而初次级负载安匝数相互抵消，它们不会使磁芯沿磁滞回线来回移动，而励磁电流占初级总电流很小一部分，一般不大于总电流10％，因此不会造成磁芯饱和。
反激式变换器和以上所述大不相同，反激式变换器工作过程分两步：第一：开关管导通，母线通过初级绕组将电能转换为磁能存储起来；第二：开关管关断，存储的磁能通过次级绕组给电容充电，同时给负载供电。
可见，反激式变换器开关管导通时，次级绕组均没构成回路，整个变压器如同仅有一个初级绕组的带磁芯的电感器一样，此时仅有初级电流，转换器没有次级安匝数去抵消它。
初级的全部电流用于磁芯沿磁滞回线移动，实现电能向磁能的转换；这种情况极易使磁芯饱和。
磁芯饱和时，很短的时间内极易使开关管损坏。
因为当磁芯饱和时，磁感应强度基本不变，dB/dt近似为零，根据电磁感应定律，将不会产生自感电动势去抵消母线电压，初级绕组线圈的电阻很小，这样母线电压将几乎全部加在开关管上，开关管会瞬时损坏。
技术要求：输入电压Vin : 90-253Vac 输出电压Vo：27.6V 输出电流Io: 6A输出功率Po: 166W 效率η: 0.85输入功率Pin：195W一、输入滤波电容计算过程：上图为整流后滤波电容上电压波形，在最低输入电压下，如果我们想在滤波电容上得到的电压VdC 为115V，则从上图可以得到：Vpk=90*1.414=127VVmi n=Vdc-(Vpk-Vdc)=103V将电源模块等效为一个电阻负载的话，相当于在T3时间内电容对恒定功率负载进行放电，电容电压降低(VPk-Vmin)V Oldc*T3=C* △ V其中：△ V=VPk-Vmi n=127-103=24V关键部分在T3的计算，T3=t1+t2 , t1为半个波头，时间比较好算，对于50Hz的交流来说，t1=5mS,然后就是计算t2,其实t2也很好计算，我们知道交流输入电压的公式为VX=VPkSin θX,根据已知条件，Vx=103V , Vpk=127V ,可以得到θx=54度，所以t2=54*10ms∕180=3mS , T3=t1+t2=8mS。
C=1.7*8∕24=0.57mF=570uF二、变压器的设计过程变压器的设计分别按照DCM、CCM、QR两种方式进行计算，其实QR也是DCM的一种，不同的地方在于QR的工作频率是随着输入电压输出功率的变化而变化的。
对于变压器磁芯的选择，比较常用的方法就是AP法，但经过多次具体设计及根据公司常用型号结合，一般可以直接选择磁芯，象这个功率等级的反激，选择PQ3535的磁芯即可。
磁芯的参数如下：AE=190mm2,AL=4300nH, Bmax≥0.32T1) DCM变压器设计过程：开关频率选择80K,最大占空比选择0.48,全范围DCM,则在最低输入电压VdC下，占空比最大，电路工作在BCM状态，根据伏秒平衡，可以得到以下公式，Vdc*Dmax=Vor*(1-Dmax),IrmS = IPk L* n*^Dma^ ≡12.3AV 3根据电流有效值， 求，即可得到合适的变压器。

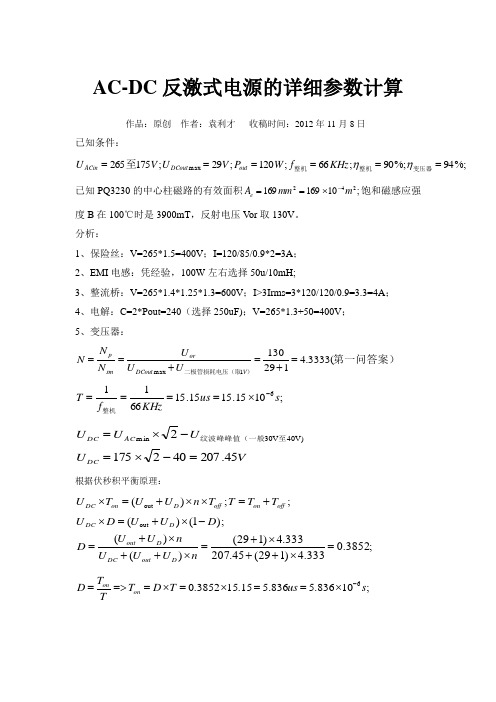

AC-DC 反激式电源的详细参数计算作品：原创 作者：袁利才 收稿时间：2012年11月8日已知条件：%;94%;90;66;120;29;175265max ======变压器整机整机至ηηKHz f W P V U V U out DCout ACin 已知PQ3230的中心柱磁路的有效面积;10169169242m mm A e -⨯==饱和磁感应强度B 在100℃时是3900mT ，反射电压V or 取130V 。
分析：1、保险丝：V=265*1.5=400V ；I=120/85/0.9*2=3A ；2、EMI 电感：凭经验，100W 左右选择50u/10mH;3、整流桥：V=265*1.4*1.25*1.3=600V ；I>3Irms=3*120/120/0.9=3.3=4A ；4、电解：C=2*Pout=240（选择250uF)；V=265*1.3+50=400V ；5、变压器：第一问答案））二极管损耗电压（取3333(.41291301max =+=+==V DCout or smp U U U N N N;1015.1515.1566116s us KHzf T -⨯====整机VU U U U DC AC DC 45.207402175240V)30V min =-⨯=-⨯=至纹波峰峰值（一般根据伏秒积平衡原理：;3852.0333.4)129(45.207333.4)129()()();1()(;;)(out out =⨯++⨯+=⨯++⨯+=-⨯+=⨯+=⨯⨯+=⨯n U U U n U U D D U U D U T T T T n U U T U D out DC D out D DC off on off D on DC;10836.5836.515.153852.06s us T D T TT D on on-⨯==⨯=⨯==>=匝）(36819.351016910200010836.545.207646==⨯⨯⨯⨯⨯=•∆•=---e on DC p A B T U N （匝）83077.83633333.4===>==sm smsmp N N N N mJJ E T P E 9344.1101934.494%1015.15120(6-6-on=⨯=⨯⨯=•=储变压器储一个周期内的储能）——η式）A L T U I dt diL U pon DC p pDC (•=∆=>= ;(23;3(1:3:;222212121式）如右图所示）C I I I I I I I I I I I P P P P P P P P P P P =-=∆==>=-=∆式）储B I L I L I I L I L I L mJ E P P P P p P P P P P P (4)(212121441.9322222212221∆*==-=-==将A 式带入B 式得：uHL T U L L T U L mJ E p on DC P Pon DC P 72.7571074502.0)10836.545.207(E ))(9344.132622=⨯⨯⨯=•=••==--（储由A 式得：A L T U I p on DC p 5978.11072.75710836.545.20766=⨯⨯⨯=•=∆-- A I I I P P P 7989.05978.1222==>==∆峰值p P P I I I ===3967.2321;AI I I I I I D I rmsp P P P p 032.17989.03967.27989.03967.233825.0)(3222P22P rms 211rms =⨯++⨯=++=）（ 由于1.032A<1.5A ，考虑余量的选择，所以原边绕线型号选择25.0mm ；Ton216148.03852.01=-=sm DA I N N I I I N N P smp sm p smsmp 3856.103967.2333.4=⨯=•==>=峰值峰值 AI A I I I I sm sm sm sm sm 4619.3;3856.103(1:3:22121====>=如右图所示）AI I I I I I D I smrms p sm sm sm sm sm 6489.54619.33856.104619.33856.1036148.0)(3222sm 2sm rms 2121rms =⨯++⨯=++=）（ 由于5.6489A<6A ，考虑余量的选择，所以副边绕线型号选择22mm 。

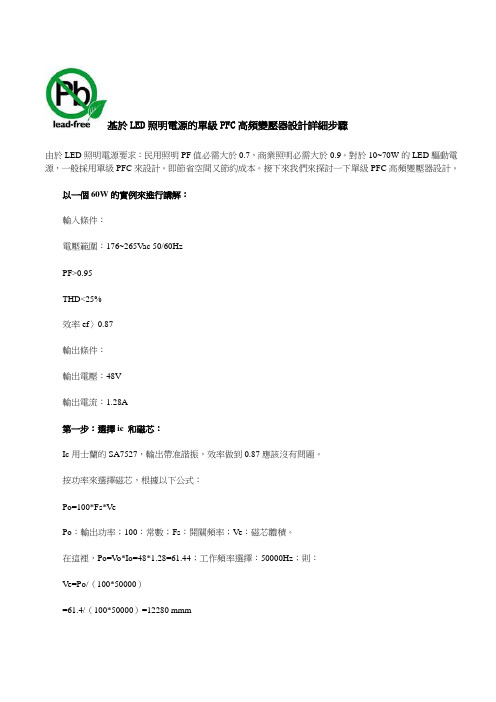

基於LED照明電源的單級PFC高頻變壓器設計詳細步驟由於LED照明電源要求：民用照明PF值必需大於0.7，商業照明必需大於0.9。
對於10~70W的LED驅動電源，一般採用單級PFC來設計。
即節省空間又節約成本。
接下來我們來探討一下單級PFC高頻變壓器設計。
以一個60W的實例來進行講解：輸入條件：電壓範圍：176~265Vac 50/60HzPF>0.95THD<25%效率ef〉0.87輸出條件：輸出電壓：48V輸出電流：1.28A第一步：選擇ic 和磁芯：Ic用士蘭的SA7527，輸出帶准諧振，效率做到0.87應該沒有問題。
按功率來選擇磁芯，根據以下公式：Po=100*Fs*VePo：輸出功率；100：常數；Fs：開關頻率；Ve：磁芯體積。
在這裡，Po=V o*Io=48*1.28=61.44；工作頻率選擇：50000Hz；則：V e=Po/（100*50000）=61.4/（100*50000）=12280 mmmPQ3230的Ve值為：11970.00mmm，這裡由於是調頻方式工作。
完全可以滿足需求。
可以代入公式去看看實際需要的工作頻率為：51295Hz。
第二步：計算初級電感量。
最小直流輸入電壓：VDmin=176*1.414=249V。
最大直流輸入電壓：VDmax=265*1.414=375V。
最大輸入功率：Pinmax=Po/ef=61.4/0.9=68.3W（設計變壓器時稍微取得比總效率高一點）。
最大占空比的選擇: 寬電壓一般選擇小於0.5，窄電壓一般選擇在0.3左右。
考慮到MOS管的耐壓，一般不要選擇大於0.5 ，220V供電時選擇0.3比較合適。
在這裡選擇：Dmax=0.327。
最大輸入電流: Iinmax=Pin/Vinmin=68.3/176=0.39 A最大輸入峰值電流：Iinmaxp=Iin*1.414=0.39*1.414=0.55AMOS管最大峰值電流：Imosmax=2*Iinmaxp/Dmax=2*0.55/0.327=3.36A初級電感量：Lp= Dmax^2*Vin_min/(2*Iin_max*fs_min)*10^3=0.327*0.327*176/（2*0.39*50000）*1000=482.55 uH取500uH。
在这里，Ｐｏ＝Ｖｏ＊Ｉｏ＝４８＊１．２８＝６１．４４；工作频率选择：５００００Ｈｚ；则： Ｖｅ＝Ｐｏ／（１００＊５００００） ＝６１．４／（１００＊５００００）＝１２２８０ｍｍｍ ＰＱ３２３０的Ｖｅ值为：１１９７０．００ｍｍｍ，这里由于是调频方式工作。
完全可以满足需求。
可以代入公式去看看实际需要的工作频率为：５１２９５Ｈｚ。
第二步：计算初级电感量。
最小直流输入电压：ＶＤｍｉｎ＝１７６＊１．４１４＝２４９Ｖ。
最大直流输入电压：ＶＤｍａｘ＝２６５＊１．４１４＝３７５Ｖ。
最大输入功率：Ｐｉｎｍａｘ＝Ｐｏ／ｅｆ＝６１．４／０．９＝６８．３Ｗ第二步：计算初级电感量。
最小直流输入电压：ＶＤｍｉｎ＝１７６＊１．４１４＝２４９Ｖ。
最大直流输入电压：ＶＤｍａｘ＝２６５＊１．４１４＝３７５Ｖ。
最大输入功率：Ｐｉｎｍａｘ＝Ｐｏ／ｅｆ＝６１．４／０．９＝６８．３Ｗ（设计变压器时稍微取得比总效率高一点）。
最大占空比的选择：宽电压一般选择小于０．５，窄电压一般选择在０．３左右。
考虑到ＭＯＳ管的耐压，一般不要选择大于０．５，２２０Ｖ供电时选择０．３比较合适。
在这里选择：Ｄｍａｘ＝０．３２７。
最大输入电流：Ｉｉｎｍａｘ＝Ｐｉｎ／Ｖｉｎｍｉｎ＝６８．３／１７６＝０．３９Ａ 最大输入峰值电流：Ｉｉｎｍａｘｐ＝Ｉｉｎ＊１．４１４＝０．３９＊１．４１４＝０．５５Ａ ＭＯＳ管最大峰值电流：Ｉｍｏｓｍａｘ＝２＊Ｉｉｎｍａｘｐ／Ｄｍａｘ＝２＊０．５５／０．３２７＝３．３６Ａ 初级电感量：Ｌｐ＝Ｄｍａｘ＾２＊Ｖｉｎ＿ｍｉｎ／（２＊Ｉｉｎ＿ｍａｘ＊ｆｓ＿ｍｉｎ）＊１０＾３ ＝０．３２７＊０．３２７＊１７６／（２＊０．３９＊５００００）＊１０００ ＝４８２．５５ｕＨ 取５００ｕＨ。
查磁芯资料，ＰＱ３２３０的ＡＬ值为：５１４０ｎＨ／Ｎ＾２，在设计反激变压器时，要留一定的气息。
选择０．６倍的ＡＬ值比较合适。
在这里ＡＬ我们取：第三步：计算初级匝数ＮＰ： ＡＬ＝２６００ｎＨ／Ｎ＾２ 则：ＮＰ＝（５００／０．２６）＾０．５＝４４ 第四步：次级匝数ＮＳ： ＶＯＲ＝ＶＤｍｉｎ＊Ｄｍａｘ ＝２４９＊０．３２７＝８１．４ 匝比ｎ＝ＶＯＲ／Ｖｏ＝８１．４／４８＝１．６９６ 总结 通过样品的测试，实验结果为：整机效率０．８８，ＰＦ值：１７６Ｖ时０．９８９；２２０Ｖ时０．９８４；２６５Ｖ时０．９７５。
单端反激式开关电源磁芯尺寸和类型的选择字体大小：大| 中| 小2008-08-28 12:53 - 阅读：6184 - 评论：2单端反激式开关电源磁芯尺寸和类型的选择徐丽红王佰营A、InternationalRectifier公司--56KHz输出功率推荐磁芯型号0---10WEFD15SEF16EF16EPC17EE19EF(D)20EPC25EF(D)2510-20WEE19EPC19EF(D)20EE,EI22EF(D)25EPC2520-30WEI25EF(D)25EPC25EPC30EF(D)30ETD29EER28(L)30-50WEI28EER28(L)ETD29EF(D)30EER3550-70WEER28LETD34EER35ETD3970-100WETD34EER35ETD39EER40E21摘自InternationalRectifier,AN1018-“应用IRIS40xx系列单片集成开关IC开关电源的反激式变压器设计”B、ELYTONE公司型号输出功率（W）<5 5-10 10-20 20-50 50-100 100-200200-500 500-1KEI EI12.5 EI16 EI19 EI25 EI40 EI50 EI60 --EE EE13 EE16 EE19 EE25 EE40 EE42 EE55 EE65EF EF12.6 EF16 EF20 EF25 EF30 EF32 -- --EFD -- EFD12 EFD15 EFD20 EFD25 EFD30 ----EPC -- EPC13 EPC17 EPC19 EPC25 EPC30 ----EER EER9.5 EER11 EER14.5 EER28 EER35 EER42 EER49 --ETD -- -- ETD29 ETD34 ETD44 ETD49 ETD54--EP EP10 EP13 EP17 EP20 -- ---- --RM RM4 RM5 RM6 RM10 RM12 RM14 ----POT POT1107 POT1408 POT1811 POT2213POT3019 POT3622 POT4229 --PQ -- -- -- PQ2016 PQ2625 PQ3230PQ3535 PQ4040EC -- -- -- -- --EC35 EC41 EC70摘自PowerTransformers OFF-LINE Switch ModeAPPLICATION NOTES"Converter circuitas a function of S.M.P.S. output voltage (Vo) and output power (Po)"C、Fairchild Semiconductor公司--67KHzOutput Power EIcore EE core EPC core EER core0-10W EI12.5 EE8 EPC10EI16 EE10 EPC13EI19 EE13 EPC17EE1610-20W EI22 EE19 EPC1920-30W EI25 EE22 EPC25 EER25.530-50W EI28 EE25 EPC30 EER28EI3050-70W EI35 EE30 EER28L70-100W EI40 EE35 EER35100-150W EI50 EE40 EER40EER42150-200W EI60 EE50 EER49EE60The core quickselection table For universal input range, fs=67kHz and 12V singleoutput 摘自：Application Note AN4140Transformer Design Consideration for off-lineFlybackTMConverters using Fairchild Power Switch (FPS)D、单端反激式变压器磁芯的选择公式Ve =5555 * P / f式中：Ve——为磁芯的体积：Ve=Ae*Le；单位为：毫米立方；P——为输入功率；单位为：瓦；f——为开关频率；单位为：千赫兹；本公式假设：Bm=0.3T,Lg/Le=0.5%=气隙长度/磁芯等效长度；如果Lg/Le=气隙长度/磁芯等效长度=1%时，又如何计算呢？（请考虑）输出功率、磁芯截面积和开关频率决定气隙，因为在反激式开关电源中气隙的体积大小决定储能的多少，频率决定能量传输的快慢；如：EI25Ve=2050mm³，Ae=42平方毫米，Le=49.4mm；f=40KHz；η=0.75；Lg= 0.005*49.4 = 0.247mm ---气隙长度Pin =Ve*F/5555 = 2050*40/5555 = 14.76W；Pout =η*Pin= 0.75 * 14.76 = 11.07W;若：f=100KHz 则：Pout = 11.07W *(100/40) = 27.675W;反激式开关电源设计的思考一字体大小：大| 中| 小2007-03-01 11:00 - 阅读：4593 - 评论：3反激式开关电源设计的思考一王佰营徐丽红对一般变压器而言，原边绕组的电流由两部分组成，一部分是负载电流分量，它的大小与副边负载有关；当副边电流加大时，原边负载电流分量也增加，以抵消副边电流的作用。
反激式开关电源电子数据表格反激式开关电源电子数据表格反激式开关电源电子数据表格反激式开关电源电子数据表格次级绕组峰值电流反激式开关电源电子数据表格反馈绕组整流管最高反向峰值电压CORE參數對照表TYPE MATE-RIALDimensions (mm)Ap Ae Aw A L Le VeA *B * C( cm4 ) ( mm2 )( mm2 )(nH/N2) ( mm ) ( mm3 )TYPE EC COREEC353C8535.3*17.3*9.5 1.374184.30163.002100.077.406530.0 EC413C8541.6*19.5*11.6 2.5894121.00214.002700.089.3010800.0 EC523C8552.2*24.2*13.4 5.5980180.00311.003600.0105.0018800.0 EC703C8571.7*34.5*16.417.8281279.00639.003900.0144.0040100.0 TYPE EE COREEE05PC40 5.25*2.65*1.950.0013 2.63 5.00285.012.6033.1 EE6.3PC40 6.1*2.85*7.950.0015 3.31 4.46405.012.2040.4 EE8PC408.3*4.0*3.60.00917.0013.05590.019.47139.0 EE10/11PC4010.2*5.5*4.750.028712.1023.70850.026.60302.0 EE13PC4013.0*6.0*6.150.057017.1033.351130.030.20517.0 EE16PC4016*7.2*4.80.076519.2039.851140.035.00672.0 EE19PC4019.1*7.95*5.00.124323.0054.041250.039.40900.0 EE19/16PC4019.29*8.1*4.750.119122.4053.151350.039.10882.0 EE20/20/5PC4020.15*10*5.10.157231.0050.701460.043.001340.0 EE22PC4022*9.35*5.750.159041.0038.792180.039.401610.0 EE2329S PC4023*14.7*60.436835.80122.001250.064.902320.0 EE25/19PC4025.4*9.46*6.290.312840.0078.202000.048.701940.0 EE25.4PC4025.4*9.66*6.350.317340.3078.732000.048.701963.0 EE2825PC4028*12.75*10.60.852586.9098.103300.057.705010.0 EE30PC4030*13.15*10.70.7995109.0073.354690.057.706310.0 EE30/30/7PC4030.1*15*7.050.745559.70124.872100.066.904000.0 EE3528PC4034.6*14.3*9.3 1.339884.80158.002600.069.705910.0 EE40PC4040*17*10.7 2.2000127.00173.234150.077.009810.0 EE4133PC4041.5*17*12.7 2.8260157.00180.004200.079.0012470.0 EE42/21/15PC4042*21.2*15 4.9484178.00278.003800.097.9019510.0 EE42/21/20PC4042*21.2*20 6.4625235.00275.005000.097.8023000.0 EE47/39PC4047.12*19.63*15.624.7529242.00196.406660.090.6021930.0 EE50PC4050*21.3*14.6 5.7343226.00253.736110.095.8021600.0 EE55/55/21PC4055.15*27.5*20.713.6764354.00386.347100.0123.0043700.0 EE57/47PC4056.57*23.6*18.89.7132344.00282.368530.0102.0035100.0 EE60PC4060*22.3*15.69.8558247.00399.025670.0110.0027100.0 EE50.3PC4050.3*25.6*6.1 1.8447120.85152.642900.0104.9012676.0 EE62.3/62/6PC4062.3*31*6.1 3.0330153.01198.223100.0125.7419240.0 EE65/32/27PC4065.15*32.5*2730.7625535.00575.008000.0147.0078700.0 TYPE EF COREEF12.6PC4012.7*6.4*3.60.031113.0023.90810.029.60385.0 EF16PC4016.1*8.05*4.50.080020.1039.821100.037.60754.0 EF20PC4020*9.9*5.650.101333.5030.241570.044.901500.0 EF25PC4025.05*12.55*7.20.237651.8045.872000.057.802990.0 EF32PC4032.1*16.1*9.150.651583.2078.302590.074.306180.0 TYPE EFD COREEFD103F310.5*5.2*2.70.00847.2011.60500.023.70171.0 EFD123F312.5*6.2*3.50.018711.4016.38700.028.50325.0 EFD153F315*7.5*4.650.047015.0031.35780.034.00510.0CORE參數對照表TYPE MATE-RIALDimensions (mm)Ap Ae Aw A L Le VeA *B * C( cm4 ) ( mm2 )( mm2 )(nH/N2) ( mm ) ( mm3 )EFD203C8520*10*6.650.155031.0050.001300.047.001460.0 EFD253C9025*12.5*9.10.393858.0067.892200.057.003300.0 EFD303C9030*15*9.10.602869.0087.362100.068.004700.0 TYPE EI COREEI12.5PC4012.4*7.4*4.850.023514.4016.321200.021.30308.0EI16PC4016.0*12.2*4.80.083919.8042.371100.034.60670.0EI19PC4020*13.55*5.00.130524.0054.361400.039.60950.0EI22PC4022.0*14.55*5.750.160642.0038.242400.039.301630.0 EI25PC4025.3*15.55*6.750.316541.0077.192140.047.001927.0 EI22/19/6PC4022.0*14.7*5.750.198037.0053.502000.041.801550.0 EI28PC4028.0*16.75*10.60.600586.0069.834300.048.204145.0 EI30PC4020.0*21.25*10.70.8207111.0073.944690.058.006440.0 EI33/29/13PC4033.0*23.75*12.7 1.5854118.50133.794400.067.508002.0 EI35PC4035.0*24.25*10.0 1.3343101.40131.593800.067.106804.0 EI3530PC4035.0*24.2*12 1.6592122.00136.003950.068.008350.0 EI40PC4040.0*27.25*11.65 2.3301148.00157.444860.077.0011300.0 EI50PC4050.0*33.35*14.6 5.5218230.00240.086110.094.0021600.0 EI60PC4060.0*35.85*15.69.8024247.00396.865670.0109.0027100.0 EI70PC4070.0*54.0*31.637.7618698.00541.0010500.0145.00101530.0 TYPE EP COREEP73C859.4*3.75*6.50.010210.709.501120.015.50165.0 EP103C8511.5*5.1*7.60.025511.3022.571025.019.30215.0 EP133C8512.8*6.5*9.00.045619.5023.401475.024.20472.0 EP173C8518.0*8.4*11.00.121033.7035.902230.029.50999.0 EP203C8524*10.7*150.499778.7063.503950.041.103230.0 TYPE EPC COREEPC10PC4410.2*4.05*3.40.00729.397.691000.017.80167.0 EPC13PC4413.3*6.6*4.60.028812.5023.00870.030.60382.0 EPC17PC4417.6*8.55*60.042622.8018.701150.040.20917.0 EPC19PC4419.1*9.75*60.123522.7054.40940.046.1010473.0 EPC25PC4425.1*12.5*80.396746.4085.501560.059.202748.0 EPC25B PC4425.1*11.43*6.50.206833.3062.101560.046.201539.0 EPC27PC4427.1*16*80.589754.60108.001540.073.103995.0 EPC30PC4430.1*17.5*80.713761.00117.001570.081.605035.0 TYPE ER COREER9.35 TP49.35*2.35*4.60.00598.207.241270.013.70111.8 ER9.5 PC449.5*2.45*5.90.00548.47 6.40610.014.20120.0 ER11.5 PC4410.83*2.45*40.007811.70 6.67870.014.00174.0 ER14.5 PC4414.5*2.95*6.70.019017.6010.801280.019.00333.0 ER1916 TP419.2*16*5.60.198528.8068.931140.054.901584.1 ER25.5 PC4025.5*9.3*7.50.355744.8079.401920.048.202160.0 ER25/51 TP425.4*25.4*180.073452.8013.914330.027.201435.7 ER28/28 PC4028.55*14*11.40.935982.10114.002870.064.005257.0 ER28/34 PC4028.55*16.9*11.4 1.204781.40148.002520.075.506143.0 ER30/16 TP430*8*200.8546107.5079.504500.045.004833.8CORE參數對照表TYPE MATE-RIALDimensions (mm)Ap Ae Aw A L Le VeA *B * C( cm4 ) ( mm2 )( mm2 )(nH/N2) ( mm ) ( mm3 )ER30/35 TP430*17.5*11.2 1.356985.50158.702160.075.406673.0 ER35/34 TP435*16.8*11.3 1.6178107.00151.203000.072.807790.0 ER35/41 PC4035*20.7*11.3 2.3326107.00218.002770.090.809682.0 ER39/36 B139.1*17.8*12.5 2.7713125.00221.703850.084.0010530.0 ER39/42 B139.1*21.1*12.5 3.4975125.00279.803200.096.0012000.0 ER40/45PC4040*22.4*13.3 3.7101149.00249.003620.098.0014587.0 ER42/15 PC4042*22.4*15.5 4.3262194.00223.004690.098.8019163.0 ER42/20 PC4042.15*21.2*19.6 5.4960240.00229.005340.098.6023635.0 ER49/54 N2749*27*17.29.0153243.00371.003500.0118.0028700.0 ER54/363C8553.5*18.3*17.95 3.1500250.00126.006100.091.8023000.0 TYPE ETD COREETD19PC4019.6*13.65*7.40.291241.3070.501720.054.6022530.0 ETD24PC4024.4*14.45*8.50.574356.30102.002125.061.903480.0 ETD29PC4029.8*15.8*9.5 1.068773.60145.202500.070.605193.0 ETD34PC4034.2*17.3*10.88 1.825597.10188.002780.078.607640.0 ETD39PC4039.1*19.8*12.58 3.2125125.00257.003150.092.1011500.0 ETD44PC4044*22.3*14.9 5.3375175.00305.004000.0103.0018000.0 ETD49PC4048.7*24.7*16.47.9875213.00375.004440.0114.0024200.0 ETD54N2754.5*27.8*19.311.5360280.00412.004200.0127.0035600.0 ETD59N2759.8*31.2*22.117.4064368.00473.005000.0139.0051200.0 TYPE LP CORELP22/13PC4425*11.2*12.90.571767.9084.203310.049.003277.0 LP23/8PC4416.5*11.7*8.70.185331.3059.201600.044.101377.0 LP32/13PC4425*15.9*12.90.880970.30125.302630.064.004498.0 TYPE RM CORERM4PC4010.8*5.2*4.450.021814.0015.60680.022.70318.0 RM5PC4014.3*5.2*6.60.043123.7018.201250.022.40530.0 RM6PC4017.6*6.2*80.095236.6026.001600.028.601050.0 RM8PC4022.75*8.2*10.80.313064.0048.901950.038.002430.0 RM10PC4027.85*9.3*13.250.681198.0069.503630.044.004310.0 RM12PC4036.75*11.7*16 1.5400140.00110.004150.056.907960.0 RM14PC4041.6*14.4*18.7 2.9140188.00155.004600.069.0013000.0 TYPE PTS COREPTS14/83C8514.05*4.15*9.40.037417.0022.001750.022.50495.0 PTS18/113C8518*5.3*11.940.106737.2028.672400.028.701070.0 PTS23/113C8522.9*5.5*15.20.184657.2032.283560.031.601810.0 PTS23/183C8522.9*9*15.20.361058.3061.922900.045.102630.0 PTS30/193C8530*9.4*20.20.8864111.0079.864140.050.205570.0 TYPE PQ COREPQ20/16PC4420.5*8.1*140.291462.0047.003880.037.402310.0 PQ20/20PC4420.5*10.1*140.408062.0065.803150.045.702790.0 PQ26/20PC4426.5*10.1*190.7188119.0060.406170.046.305490.0 PQ26/25PC4426.5*12.37*190.9971118.0084.505250.055.506530.0 PQ32/20PC4432*10.27*22 1.3736170.0080.807310.055.509420.0 PQ32/30PC4432*15.17*22 2.4086161.00149.605140.074.6011970.0CORE參數對照表TYPE MATE-RIALDimensions (mm)Ap Ae Aw A L Le VeA *B * C( cm4 ) ( mm2 )( mm2 )(nH/N2) ( mm ) ( mm3 )PQ35/35PC4435.1*17.37*26 4.3238196.00220.604860.087.9019260.0 PQ40/40PC4440.5*19.87*28 6.5526201.00326.004300.0101.9020450.0 PQ50/50PC4450*24.97*3214.2024328.00433.006720.0113.0037238.0 TYPE UU COREUU8.5PC408.5*6.35*3.450.02517.7632.30560.031.40243.0 UU9.8PC409.8*7.1*2.70.02697.6535.20500.034.10261.0 UU10.1HS7210.1*7.5*2.90.03278.6038.00515.035.70300.0 UU10.5HS7210.5*7.9*50.073712.4059.40720.040.50505.0 UU13.5PC4013.5*9.9*50.137416.3084.30800.049.20803.0 UU15.22PC4015.2*11.2*6.70.204432.5062.901400.050.501640.0 UU15.23PC4015.2*11.4*6.40.212131.9066.501360.051.701650.0 UU15.7HS7215.7*9.7*60.208324.8084.001100.050.001310.0 UU17PC4017*16.6*60.516526.90192.00750.078.302100.0 UU19.7HS7219.7*17.7*60.694836.00193.00980.083.202990.0 UU21PC4020.8*15.8*7.70.561654.00104.001760.068.603700.0 UU25PC4025*14*70.754649.00154.001530.072.003520.0Wt P CL 100kHz200mTPt100kHz幅寬mm窗口面积mm2PIN形狀( g ) @100℃(W)(W) 可配合BOBBIN38.0021.58H 60.0024.58H 112.0028.312H 254.0041.412/34H 0.160.02 1.1 2.76-8H 0.240.02 2.76H0.700.06 1.9 4.78 5.36H1.500.16 6.612.28V2.700.2357.422.210V3.300.318.527.36-10V H4.800.42933.16-8V H 4.800.41933.16-8V H7.500.518.800.618.45208V 12.00 1.169.100.99.842.510.000.926.00 2.519.639.410V 32.00 2.913.743.210-12V 22.00 1.5129.00 2.9615.788.712V 50.00 4.217.310812V 64.00 6.2588.008.8116.0011.6108.009.7116.009.421.317012V 234.0011.0(150MT)190.008.5135.0012.523.829412V 68.00 5.8328.2596.0512H 102.008.8533.85115.0912H 399.00 5.9(100MT)2.000.173.510V3.900.327.400.6915.00 1.432.00 2.90.450.0268H0.900.047.68H1.400.068.88HWt P CL 100kHz200mTPt100kHz幅寬mm窗口面积mm2PIN形狀( g ) @100℃(W)(W) 可配合BOBBIN3.500.2713.58H 8.000.3816.443.410H 12.000.5420.112H 1.900.12 3.58.610V 3.300.318.527.36-10H V 5.100.429.0536.46-8H V 9.800.68.45201900/1/8V 9.800.799.842.58V 8.500.648.4531.51900/1/8V 22.00 1.659.639.410V 34.00 3.113.744.510-12V 41.00 3.516.688.812V 36.00 2.8515.788.71900/1/12V 43.00 4.260.00 4.817.31081900/1/12V 115.009.221.317012V 139.00 1.2523.82941900/1/12V 519.007.61(100MT)0.800.03 3.46H1.100.04 5.68H2.400.097.610H 5.000.169.458H 16.000.512.4510H1.100.072 5.42.100.148.6 6.910H4.500.35205.300.42712.212H 13.00 1.116314.712H 11.000.654514.712H 18.00 1.568020.512H 23.00 2.038522.812H 0.550.60 3.9 2.28V0.85 5.0 1.910V1.009.5 1.9101.8011.000.988710.648.410V 8.1028.00 2.320316.171.810--12H V 33.00 2.722821.896.310--12H V 25.00Wt P CL 100kHz200mTPt100kHz幅寬mm窗口面积mm2PIN形狀( g ) @100℃(W)(W) 可配合BOBBIN32.0051.0026.4152.712V52.00 4.232526.1154.412--16V56.0028.212V57.1028.416V 78.00 6.342127.8178.816V 102.008.643327.8153.316V 116.0010.750927.3159.716H 146.00167.861.00 3.83118V13.30 1.17937.419.50 1.611544.728.00 2.417019.713H 40.00 3.5527121.514H 60.00 5.33822616H 94.008.35233018H 124.0011.2682180.0026260.0021.00 1.31219.600.525030.00 1.71641.700.08 6.9 5.94-6V 3.000.1816 4.94-6V 5.500.4127 6.44-6V 13.000.97679.158-12V 23.00 1.813010.7510-12V 42.003.334414.811-12V 70.00 4.7537618.810-12V2.50412V 5.000.19(25kHZ)66V 9.000.28(25kHZ) 5.1610V 13.000.41(25kHZ)11.7610V 30.000.87(25kHZ)10.810V13.000.847011.912V 15.00 1.029211.912V 31.00 1.9417013.612V 36.00 2.3219513.612V 42.00 2.9223255.00 3.9233118.512VWt P CL 100kHz200mTPt100kHz幅寬mm窗口面积mm2PIN形狀( g ) @100℃(W)(W) 可配合BOBBIN 73.00 5.2745295.00 6.56596195.00 6.410451.200.121.300.141.500.152.500.264.000.48.500.838.600.836.700.6610.00 1.0615.00 1.519.00 1.8618.00 1.77。
3842电源，输入85~265V 输出 +/-18V 2A +12V 1.5A 48V 0.2A 用PQ3230做，NP 0.4*3 28T NS 0.4*4 6T 0.4*2 4T 0.25 16T,磁芯PC44，LP:380 ,实测温度为90度，线包外层，室温15度左右，请问设计上能改改，使温度下降点吗？
回复1帖
2帖itmsz团长917七2009-12-28 14:22
回复2帖
3
帖
cwhuang排长120六2009-12-28 17:46
你的占空比选得过大,造成反激电压过高,故造成温升系数过大,你使用的
UC3843,MOS管可能使IRF840去驱动,IRF840最高耐压为500V,
我给你的设计如下,Np=20Tsx0.4mmx9股 Ns12v=3Tsx0.4mmx5股
Ns18v=4Tsx0.4mmx6股 Ns48v=12Tsx0.31mm
LP=0.1mH,选成多股数的主要目的是控制wire的集肤效应,也是减少散热的主要途径,但我有一事不明,在你的设计中,为值没有辅助绕
组,是不是48V为辅助绕组,还有制样完成后,要进行调试,没有一次通过的电源
或变压器,一个成功的设计要经过多少调试,才能让其稳定工作.
由于时间的关系,上面的数据没有给你详细给你说明.还有你的原理图有点问题.
回复3帖
4帖
zhouyh118旅长
1594五2009-12-28 18:08
3842谢谢你的回复，反馈组忘了写了，是0.4*2 5T.,附电路，请帮忙分析。
回复4帖
5
帖cwhuang
排长
120四2009-12-29 17:08
你的辅助绕组的相位标反了,应是3脚为起线,4脚为出线,才能到反激
为你的IC供电.你的电路为什么不设计成TL431反馈,那样成本才不会
太大,你用7815三端稳定器经济性和稳定不是太好,你打样了吗？
回复5帖
6
帖
cwhuang排长
120三2009-12-29 17:16
你的反馈绕组是不是12V,如果是请提高至15V,那样才能便稳定给
IC供电,按我的方案试试看,你是否有板,如果有,先打样装机,测试
看负载和空载是否合格,再调试,一个成功的工RD的经验是从调试
中得到的.
回复6帖
7帖
zhouyh118
旅长
1594
二
2009-12-29 19:06
好的，谢谢你的帮助，我明天做个试一下。
回复7帖
8
帖
cwhuang排长
120
一
2009-12-30 16:29
Do not mention it , just do so something , I hope you
successfully tested ,Thanks you !
回复8帖。
