反激式开关电源变压器是这么计算的

反激式开关变压器的通俗讲解及实例计算反激式开关变压器的通俗讲解及实例计算咱先看下在理想情况下的VDS波形上面说的是指变压器和开关都是理想工作状态！从图上可以看出Vds是由VIN和VF组成，VIN大家可以理解是输入电压，那VF呢？这里我们引出一个反激的重要参数：反射电压即VF，指次级输出电压按照初次级的砸比反射到初级的电压。

可以用公式表示为VF=VOUT/(NS/NP),（因分析的是理想情况，这里我们忽略了整流管的管压降，实际是要考虑进去的）式中VF为反射电压；VOUT为输出电压；NS为次级匝数；NP为初级匝数。

比如，一个反激变换器的匝比为NP:NS=6：1，输出电压为12V，那么可以求出反射电压VF=12/（1/6）=72V。

上边是一个连续模式（CCM模式）的理想工作波形。

下面咱在看一个非连续模式（DCM模式）的理想工作波形从图上可以看出DCM的Vds也是由VIN和VF组成，只不过有一段时间VF为0，这段时候是初级电流降为0，次级电流也降为0。

那么到底反激变化器怎么区分是工作在连续模式（CCM)还是非连续模式（DCM）？是看初级电感电流是否降到0为分界点吗，NO，反激变换器的CCM和DCM分界点不是按照初级电感电流是否到0来分界的，而是根据初次级的电流是否到0来分界的。

如图所示从图上可以看出只要初级电流和次级电流不同时为零，就是连续模式（CCM)；只要初级电流和次级电流同时为零，便是不连续模式（DCM）;介于这俩之间的是过度模式，也叫临界模式（CRM）。

以上说的都是理想情况，但实际应用中变压器是存在漏感的（漏感的能量是不会耦合到次级的），MOS管也不是理想的开关，还有PCB板的布局及走线带来的杂散电感，使得MOS的Vds波形往往大于VIN+VF。

类似于下图这个图是一个48V输入的反激电源。

从图上看到MOS的Vds有个很大的尖峰，我用的200V的MOS，尖峰到了196了。

这是尖峰是由于漏感造成的，上边说到漏感的能量不能耦合到次级，那么MOS关断的时候，漏感电流也不能突变，所以会产生个很高的感应电动势，因无法耦合到次级，会产生个很高的电压尖峰，可能会超过MOS的耐压值而损坏MOS管，所以我们实际使用时会在初级加一个RCD吸收电路，把尖峰尽可能的吸到最低值，来确保MOS管工作在安全电压。

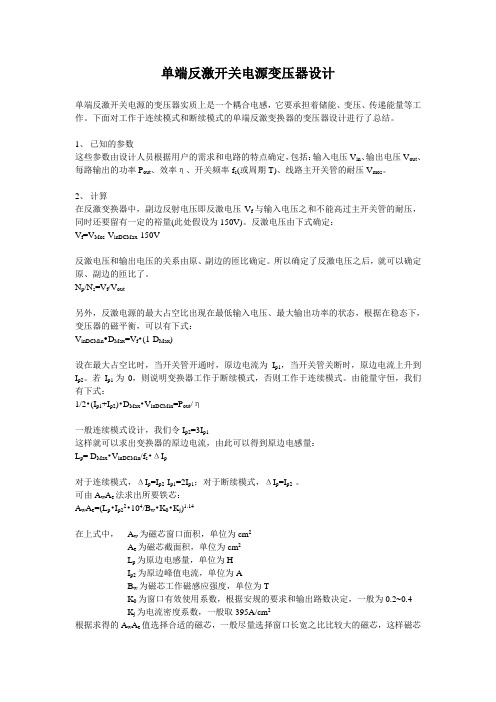

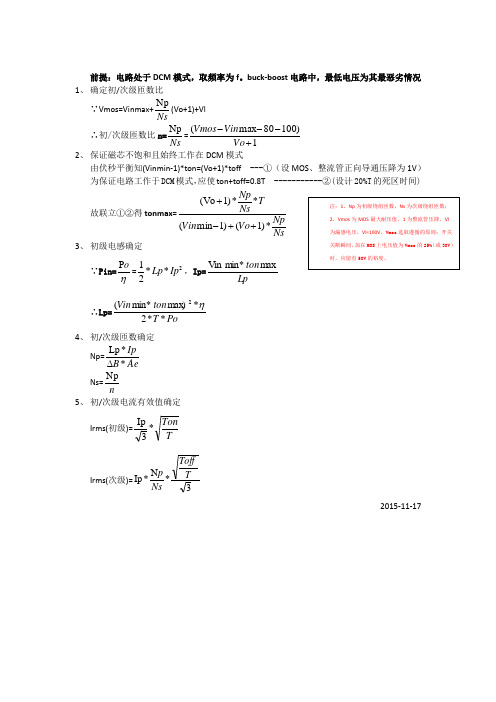

单端反激开关电源变压器设计单端反激开关电源的变压器实质上是一个耦合电感，它要承担着储能、变压、传递能量等工作。

下面对工作于连续模式和断续模式的单端反激变换器的变压器设计进行了总结。

1、已知的参数这些参数由设计人员根据用户的需求和电路的特点确定，包括：输入电压V in、输出电压V out、每路输出的功率P out、效率η、开关频率f s(或周期T)、线路主开关管的耐压V mos。

2、计算在反激变换器中，副边反射电压即反激电压V f与输入电压之和不能高过主开关管的耐压，同时还要留有一定的裕量(此处假设为150V)。

反激电压由下式确定：V f=V Mos-V inDCMax-150V反激电压和输出电压的关系由原、副边的匝比确定。

所以确定了反激电压之后，就可以确定原、副边的匝比了。

N p/N s=V f/V out另外，反激电源的最大占空比出现在最低输入电压、最大输出功率的状态，根据在稳态下，变压器的磁平衡，可以有下式：V inDCMin•D Max=V f•(1-D Max)设在最大占空比时，当开关管开通时，原边电流为I p1，当开关管关断时，原边电流上升到I p2。

若I p1为0，则说明变换器工作于断续模式，否则工作于连续模式。

由能量守恒，我们有下式：1/2•(I p1+I p2)•D Max•V inDCMin=P out/η一般连续模式设计，我们令I p2=3I p1这样就可以求出变换器的原边电流，由此可以得到原边电感量：L p= D Max•V inDCMin/f s•ΔI p对于连续模式，ΔI p=I p2-I p1=2I p1；对于断续模式，ΔI p=I p2 。

可由A w A e法求出所要铁芯：A w A e=(L p•I p22•104/B w•K0•K j)1.14在上式中，A w为磁芯窗口面积，单位为cm2A e为磁芯截面积，单位为cm2L p为原边电感量，单位为HI p2为原边峰值电流，单位为AB w为磁芯工作磁感应强度，单位为TK0为窗口有效使用系数，根据安规的要求和输出路数决定，一般为0.2~0.4K j为电流密度系数，一般取395A/cm2根据求得的A w A e值选择合适的磁芯，一般尽量选择窗口长宽之比比较大的磁芯，这样磁芯的窗口有效使用系数较高，同时可以减小漏感。

单端反激开关电源变压器设计单端反激开关电源的变压器实质上是一个耦合电感，它要承担着储能、变压、传递能量等工作。

下面对工作于连续模式和断续模式的单端反激变换器的变压器设计进行了总结.1、已知的参数这些参数由设计人员根据用户的需求和电路的特点确定，包括：输入电压V in、输出电压V out、每路输出的功率P out、效率η、开关频率f s(或周期T)、线路主开关管的耐压V mos。

2、计算在反激变换器中,副边反射电压即反激电压V f与输入电压之和不能高过主开关管的耐压，同时还要留有一定的裕量(此处假设为150V）.反激电压由下式确定：V f=V Mos-V inDCMax—150V反激电压和输出电压的关系由原、副边的匝比确定。

所以确定了反激电压之后，就可以确定原、副边的匝比了。

N p/N s=V f/V out另外，反激电源的最大占空比出现在最低输入电压、最大输出功率的状态，根据在稳态下,变压器的磁平衡，可以有下式：V inDCMin•D Max=V f•(1—D Max）设在最大占空比时,当开关管开通时，原边电流为I p1,当开关管关断时，原边电流上升到I p2。

若I p1为0，则说明变换器工作于断续模式，否则工作于连续模式。

由能量守恒，我们有下式：1/2•（I p1+I p2）•D Max•V inDCMin=P out/η一般连续模式设计，我们令I p2=3I p1这样就可以求出变换器的原边电流，由此可以得到原边电感量:L p= D Max•V inDCMin/f s•ΔI p对于连续模式，ΔI p=I p2—I p1=2I p1；对于断续模式，ΔI p=I p2 .可由A w A e法求出所要铁芯:A w A e=（L p•I p22•104/B w•K0•K j)1.14在上式中，A w为磁芯窗口面积，单位为cm2A e为磁芯截面积，单位为cm2L p为原边电感量,单位为HI p2为原边峰值电流，单位为AB w为磁芯工作磁感应强度，单位为TK0为窗口有效使用系数,根据安规的要求和输出路数决定，一般为0。

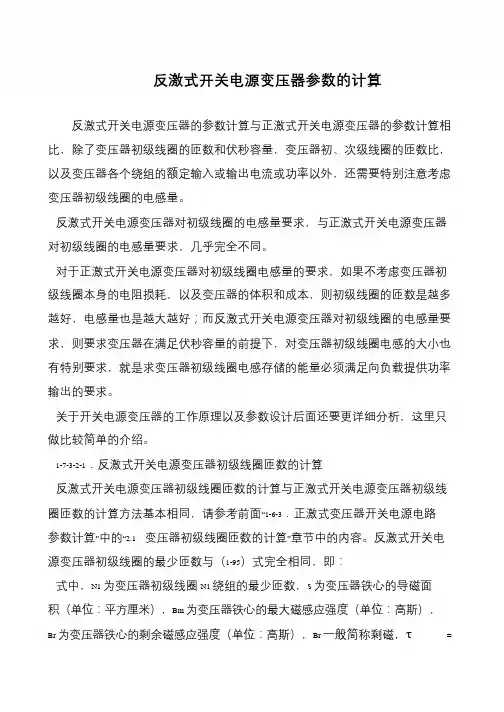

反激式开关电源变压器参数的计算反激式开关电源变压器的参数计算与正激式开关电源变压器的参数计算相比，除了变压器初级线圈的匝数和伏秒容量，变压器初、次级线圈的匝数比，以及变压器各个绕组的额定输入或输出电流或功率以外，还需要特别注意考虑变压器初级线圈的电感量。

反激式开关电源变压器对初级线圈的电感量要求，与正激式开关电源变压器对初级线圈的电感量要求，几乎完全不同。

对于正激式开关电源变压器对初级线圈电感量的要求，如果不考虑变压器初级线圈本身的电阻损耗，以及变压器的体积和成本，则初级线圈的匝数是越多越好，电感量也是越大越好；而反激式开关电源变压器对初级线圈的电感量要求，则要求变压器在满足伏秒容量的前提下，对变压器初级线圈电感的大小也有特别要求，就是求变压器初级线圈电感存储的能量必须满足向负载提供功率输出的要求。

关于开关电源变压器的工作原理以及参数设计后面还要更详细分析，这里只做比较简单的介绍。

1-7-3-2-1．反激式开关电源变压器初级线圈匝数的计算反激式开关电源变压器初级线圈匝数的计算与正激式开关电源变压器初级线圈匝数的计算方法基本相同，请参考前面“1-6-3．正激式变压器开关电源电路参数计算”中的“2.1变压器初级线圈匝数的计算”章节中的内容。

反激式开关电源变压器初级线圈的最少匝数与（1-95）式完全相同，即：式中，N1 为变压器初级线圈N1 绕组的最少匝数，S 为变压器铁心的导磁面积（单位：平方厘米），Bm 为变压器铁心的最大磁感应强度（单位：高斯），Br 为变压器铁心的剩余磁感应强度（单位：高斯），Br 一般简称剩磁，τ=Ton，为控制开关的接通时间，简称脉冲宽度，或电源开关管导通时间的宽度（单位：秒），一般τ取值时要留预留20%以上的余量，Ui 为工电压，单位为伏。

式中的指数是统一单位用的，选用不同单位，指数的值也不一样，这里选用CGS 单位制，即：长度为厘米（cm），磁感应强度为高斯（Gs），磁通单位为麦克斯韦（Mx）。

反激式开关电源变压器设计步骤及公式(4种计算方法比较)1.确定已知参数: （主要PWM方式）确定已知参数:（主要RCC方式）来自现代高频开关电源实用技术1,确定系统规格输出功率:输入功率: P୧=୔౥஗输入平均电流: Iୟ୴୥ൌ୔౟୚౟౤ሺౣ౟౤ሻ同左边占空比D୫ୟ୶=୲౥౤୘=0.5 f୫୧୬:25KHz输入直流电压Vୈେ=√2Vୟୡ在了解输出功率后确定所需磁芯A p=A e*A w（cm4）Ae:磁芯中心柱横截面积(cm2)；A w:磁芯窗口面积(cm2)最小AC输入电压:V ACMIN,单位:V最大AC输入电压:V ACMAX,单位:V输入电压频率:f L,50Hz or 60Hz输出电压:V O,最大负载电流:I O输出功率:P O,单位:WIo:Po=Vo*Ioη:0.85P୧ൌP୭η2.峰值电流1T=10000G s输入峰值电流:I୔୏ൌ୏כ୔౥୚౟౤ሺౣ౟౤ሻ对于BUCK(降压),推挽,全桥电路K=1.4对于半桥和正激K=2.8对于Boost,BUCK-Boost和反激K=5.5 I୮ൌ2כP୭כTηכV୧୬ሺ୫୧୬ሻכt୭୬A e*A w>୔౥כଵ଴లଶכ஗כ୤౩כ୆ౣכஔכ୏ౣכ୏ౙ(cmସ) ；Ae是磁芯截面积（cm2）,Aw是磁芯窗口面积（cm2）；f的单位为Hz，Bm的单位为Gs，取(1500)不大于3000Gs，δ导线电流密度取:2～3A/mmଶ ，K୫窗口填充系数取0.2～0.4，Ｋc磁芯填充系数，对于铁氧体该值取1I୅୚ୋൌP୧V୧୬୫୧୬I୔୏ൌIୟ୴୥D୫ୟ୶כ2T୭୬ൌଵ୤D୫ୟ୶(uint:µs)1S=106µsL୔ൌ୚౟౤ౣ౟౤כ୘౥౤୍ౌే(µH)3.计算初级电感因所以t୭୬ൌDכTൌଵଶכ୤若f取25KHz,则t୭୬为20μS选磁芯也可用公式Fosc<50KHz S=1.15*√Po(cmଶሻFosc<60KHz S=0.09*√Po(cmଶሻFosc>=60KHz S=0.075*√Po(cmଶሻNPൌ୐ౌכ୍ౌే୼୆כ୅౛כ10଺L P:mH; ΔB:260mT;A e:mm2NsൌሺV୭൅Vୈሻכሺ1െD୫ୟ୶ሻכN୔V୧୬୫୧୬כD୫ୟ୶NaൌሺVୟ൅Vୟୈሻכሺ1െD୫ୟ୶ሻכN୔V୧୬୫୧୬כD୫ୟ୶L ୔=୚౟౤ሺౣ౟౤ሻכୈ୍ౌేכ୤౥౩ౙ其中L 单位:H f:Hz 电压:V, 电流:A匝比：n=୚౥୚౟౤ሺౣ౟౤ሻ=୒౩୒౦4. 计算初级匝数初级电感:L ୮ൌ୚౟౤ሺౣ౟౤ሻכ୲౥౤୍౦检验磁芯正规名牌磁性材料的Bm 不得大于3000Gs ，国产杂牌不大于2500Gs 更保险A ୐值是在磁芯上绕1000匝测得(美国)则N ୔ൌ1000ට୐ౌ୅ై此式中L ୔单位为mH变压器次级圈数：Ns>୬כ୍౦כ୐౦ୗכ୆ౣ*10଻其中S 为磁芯截面积，Ｂ୫值为3000Gs若A ୐值是用100匝测得且单位是nH/N ଶ,则N ୔ൌ100ට୐ౌ୅ై此式中L ୔单位为mH,A ୐单位为mH/N ଶ,在计算时要将A ୐的值由nH 转换为mH 后再代入式中计算;例如:某A ୐值为1300 nH/N ଶ, L ୔值为2.3mH,则A ୐=1300nH/N ଶ=1.3 mH/N ଶ代入中计算得N ୔为133T 初级匝数为:Np=୒౩୬B(max) = 铁心饱合的磁通密度(Gauss)Lp = 一次侧电感值(uH) Ip = 一次侧峰值电流(A) Np = 一次侧(主线圈)圈数 Ae = 铁心截面积(cm2 )B(max) 依铁心的材质及本身的温度来决定，以TDK Ferrite Core PC40为例，100℃时的B(max)为3900 Gauss ，设计时应考虑零件误差，所以一般取3000~3500Gauss 之间，若所设计的power 为Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以5. 匝比n=୒౩୒ౌ=୚౥୚౟౤ሺౣ౟౤ሻ晶体管的基极电流I ୆=୍౦୦ూు6. 次级绕组匝数N ୱ=N ୔*n N ୱଵ=୒౦כሺ୚౥ା୚ౚሻכሺଵିୈౣ౗౮ሻ୚౟౤ሺౣ౟౤ሻכୈౣ౗౮多路输出时N ୱ୶=ሺ୚౥౮ା୚ౚ౮ሻכ୒౩భ୚౥భା୚ౚభ其中x 代表几路I ୆୰୫ୱൌI ୆√27. 原边供电绕组N ୟ=N ୱכ୚౗୚౥在多路输出时Vo 为主输出电压计算线径（包括初级次级）同左边8. 选择磁芯型号要满足,磁芯中心柱截面积S=0.09*√Po (cm ଶሻ或满足公式A୔=A ୣכA ୵ൌ୔౥כଵ଴లଶכ஗כ୤౩כ୆ౣכஔכ୏ౣכ୏ౙ(cm ସ ) ；Ae 是磁芯截面积（cm 2）,Aw 是磁芯窗口面积（cm 2）；f 的单位为Hz ，Bm 的单位为Gs ，取(1500)不大于3000Gs ，δ导线电流密度取:2～3A /mm ଶ ，K ୫窗口填充系数取0.2～0.4，Ｋc 磁芯填充系数，对于铁氧体该值取1做较大瓦数的 Power 。

开关电源反激式变压器计算公式与方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]原边电感量：Lp =(Dmax * Vindcmin)/ (fs * ΔIp)开关管耐压：Vmos =Vindcmax+开关管耐压裕量(一般用150V)+Vf*反激电压(Vf)的计算: Vindcmin * Dmax = Vf *（1- Dmax）原边与副边的匝比：Np / Ns = Vf / Vout原边与副边的匝比：Np / Ns = (Vdcmin * Dmax)/ [Vout * (1-Dmax)]原边电流：[1/2 * （Ip1 + Ip2）] * Dmax * Vindcmin = Pout / η磁芯：AwAe = (Lp * Ip2^2 * 10^4 / Bw * Ko * Kj) *原边匝数：Np = (Lp * Ip^2 * 10^4 )/ (Bw * Ae)气隙：lg = π * Np^2 * Ae * 10^-8 / LpLp:原边电感量, 单位：HVindcmin:输入直流最小电压,单位：VDmax:最大占空比: 取值~Fs:开关频率 (或周期T),单位：HzΔIp:原边电流变化量,单位：AVmos:开关管耐压，单位：VVf:反激电压：即副边反射电压，单位：VNp:原边匝数,单位：T)Ns:副边匝数,单位：T)Vout:副边输出电压,单位：Vη:变压器的工作效率Ae:磁芯截面积,单位：cm2Ip2:原边峰值电流，单位：ABw:磁芯工作磁感应强度，单位：T 取值~Ko:窗口有效用系数，根据安规的要求和输出路数决定，一般为～Kj:电流密度系数，一般取395A/ cm2(或取500A/cm2)Lg:气隙长度，单位：cm变压器的亿裕量一般取150V什么是反激电压假定原副边的匝比为n，在原边开关管截止时，开关管的高压端电压为Vin(dc)+nVo, nVo即为反激到原边的电压。

反激式变压器开关电源电路参数计算
1-7-3．反激式变压器开关电源电路参数计算
 反激式变压器开关电源电路参数计算基本上与正激式变压器开关电源电路参数计算一样，主要对储能滤波电感、储能滤波电容，以及开关电源变压器的参数进行计算。

 1-7-3-1．反激式变压器开关电源储能滤波电容参数的计算
 前面已经详细分析，储能滤波电容进行充电时，电容两端的电压是按正弦曲线的速率变化，而储能滤波电容进行放电时，电容两端的电压是按指数曲线的速率变化，但由于电容充、放电的曲率都非常小，所以，把图1-19反激式变压器开关电源储能滤波电容两端电压的充、放电波形画成了锯齿波，这也相当于用曲率的平均值来取代曲线的曲率，如图1-26所示。

 图1-26中，uo是变压器次级线圈输出波形，Up是变压器次级线圈输出电压正半周波形的峰值，Up-是变压器次级线圈输出电压负半周波形的峰值，Upa是变压器次级线圈输出电压波形的半波平均值，uc是储能滤波电容两端的电压波形，Uo是反激式变压器开关电源输出电压的平均值，i1是流过变压器初级线圈的电流，i2是流过变压器次级线圈的电流，Io是流过负载两端的平均电流。

 从图1-26可以看出，反激式变压器开关电源储能滤波电容充、放电波形与图1-7反转式串联开关电源储能滤波电容充、放电波形（图1-8-b））基本相同，只是极性正好相反。

因此，图1-19反激式变压器开关电源储能滤波电容参数的计算方法与图1-7反转式串联开关电源储能滤波电容参数的计算方法完全相同。

反激式变压器开关电源储能滤波电容参数的计算，除了参考图1-7以外，还可以参考前面串联式开关电源或反转式串联开关电源中储能滤波电。
