专题四 电磁感应与电路一、考点回顾“电磁感应”是电磁学的核心内容之一，同时又是与电学、力学知识紧密联系的知识点，是高考试题考查综合运用知识能力的很好落脚点，所以它向来高考关注的一个重点和热点，本专题涉及三个方面的知识：一、电磁感应，电磁感应研究是其它形式有能量转化为电能的特点和规律，其核心内容是法拉第电磁感应定律和楞次定律；二、与电路知识的综合，主要讨论电能在电路中传输、分配，并通过用电器转化为其它形式的能量的特点及规律；三、与力学知识的综合，主要讨论产生电磁感应的导体受力、运动特点规律以及电磁感应过程中的能量关系。
由于本专题所涉及的知识较为综合，能力要求较高，所以往往会在高考中现身。
从近三年的高考试题来看，无论哪一套试卷，都有这一部分内容的考题，题量稳定在1～2道，题型可能为选择、实验和计算题三种，并且以计算题形式出现的较多。
考查的知识：以本部分内容为主线与力和运动、动量、能量、电场、磁场、电路等知识的综合，感应电流（电动势）图象问题也经常出现。
二、典例题剖析根据本专题所涉及内容的特点及高考试题中出的特点，本专题的复习我们分这样几个小专题来进行：1.感应电流的产生及方向判断。
2.电磁感应与电路知识的综合。
3.电磁感应中的动力学问题。
4.电磁感应中动量定理、动能定理的应用。
5.电磁感应中的单金属棒的运动及能量分析。
6.电磁感应中的双金属棒运动及能量分析。
7.多种原因引起的电磁感应现象。
(一)感应电流的产生及方向判断1．(2007理综II 卷)如图所示，在PQ 、QR 区域是在在着磁感应强度大小相等、方向相反的匀强磁场，磁场方向均垂直于纸面，bc 边与磁场的边界P 重合。
导线框与磁场区域的尺寸如图所示。
从t ＝0时刻开始线框匀速横穿两个磁场区域。
以a →b →c →d →e →f 为线框中有电动势的正方向。
以下四个ε-t 关系示意图中正确的是【 】解析：楞次定律或左手定则可判定线框刚开始进入磁场时，电流方向，即感应电动势的方向为顺时针方向，故D 选项错误；1－2s 内，磁通量不变化，感应电动势为0，A 选项错误；2－3s 内，产生感应电动势E ＝2Blv ＋Blv ＝3Blv ，感应电动势的方向为逆时针方向（正方向），故C 选项正确。

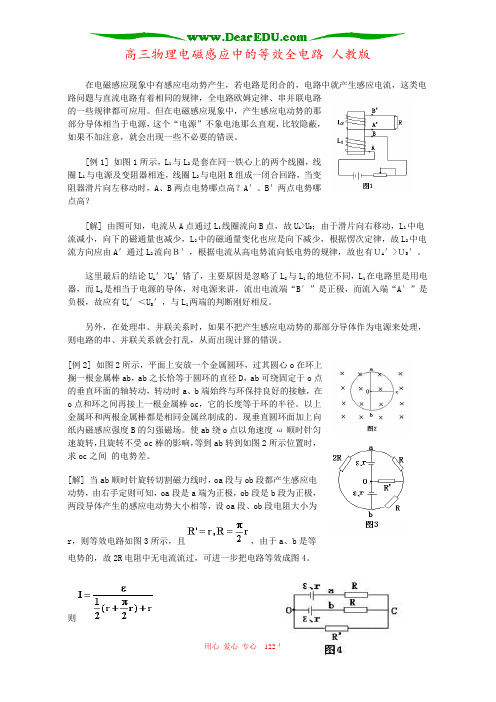

高三物理电磁感应中的等效全电路人教版在电磁感应现象中有感应电动势产生，若电路是闭合的，电路中就产生感应电流，这类电路问题与直流电路有着相同的规律，全电路欧姆定律、串并联电路的一些规律都可应用。
但在电磁感应现象中，产生感应电动势的那部分导体相当于电源，这个“电源”不象电池那么直观，比较隐蔽，如果不加注意，就会出现一些不必要的错误。
[例1] 如图1所示，L1与L2是套在同一铁心上的两个线圈，线圈L1与电源及变阻器相连，线圈L2与电阻R组成一闭合回路，当变阻器滑片向左移动时，A、B两点电势哪点高？A＇、B＇两点电势哪点高？[解] 由图可知，电流从A点通过L1线圈流向B点，故U A>U B；由于滑片向右移动，L1中电流减小，向下的磁通量也减少，L2中的磁通量变化也应是向下减少，根据愣次定律，故L2中电流方向应由A＇通过L2流向Ｂ＇，根据电流从高电势流向低电势的规律，故也有ＵA＇>ＵB＇。
这里最后的结论U A＇>U B＇错了，主要原因是忽略了L2与L1的地位不同，L1在电路里是用电器，而L2是相当于电源的导体，对电源来讲，流出电流端“B′”是正极，而流入端“A′”是负极，故应有U A＇＜U B＇，与L1两端的判断刚好相反。
另外，在处理串、并联关系时，如果不把产生感应电动势的那部分导体作为电源来处理，则电路的串、并联关系就会打乱，从而出现计算的错误。
[例2] 如图2所示，平面上安放一个金属圆环，过其圆心o在环上搁一根金属棒ab，ab之长恰等于圆环的直径D，ab可绕固定于o点的垂直环面的轴转动，转动时a、b端始终与环保持良好的接触，在o点和环之间再接上一根金属棒oc，它的长度等于环的半径。
以上金属环和两根金属棒都是相同金属丝制成的。
现垂直圆环面加上向纸内磁感应强度B的匀强磁场。
使ab绕o点以角速度ω顺时针匀速旋转，且旋转不受oc棒的影响，等到ab转到如图2所示位置时，求oc之间的电势差。
[解] 当ab顺时针旋转切割磁力线时，oa段与ob段都产生感应电动势，由右手定则可知，oa段是a端为正极，ob段是b段为正极，两段导体产生的感应电动势大小相等，设oa段、ob段电阻大小为r，则等效电路如图3所示，且，由于a、b是等电势的，故2R电阻中无电流流过，可进一步把电路等效成图4。
易错点24 电磁感应中的电路和图像问题易错总结以及解题方法一、电磁感应中的电路问题处理电磁感应中的电路问题的一般方法1．明确哪部分电路或导体产生感应电动势，该部分电路或导体就相当于电源，其他部分是外电路．2．画等效电路图，分清内、外电路．3．用法拉第电磁感应定律E ＝n ΔΦΔt 或E ＝Blv sin θ确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向．注意在等效电源内部，电流方向从负极流向正极． 4．运用闭合电路欧姆定律、串并联电路特点、电功率等公式联立求解． 二、电磁感应中的电荷量问题闭合回路中磁通量发生变化时，电荷发生定向移动而形成感应电流，在Δt 内通过某一截面的电荷量(感应电荷量)q ＝I ·Δt ＝E R 总·Δt ＝n ΔΦΔt ·1R 总·Δt ＝n ΔΦR 总.(1)由上式可知，线圈匝数一定时，通过某一截面的感应电荷量仅由回路电阻和磁通量的变化量决定，与时间无关．(2)求解电路中通过的电荷量时，I 、E 均为平均值． 三、电磁感应中的图像问题 1．问题类型(1)由给定的电磁感应过程选出或画出正确的图像． (2)由给定的图像分析电磁感应过程，求解相应的物理量． 2．图像类型(1)各物理量随时间t 变化的图像，即B －t 图像、Φ－t 图像、E －t 图像和I －t 图像． (2)导体做切割磁感线运动时，还涉及感应电动势E 和感应电流I 随导体位移变化的图像，即E －x 图像和I －x 图像．3．解决此类问题需要熟练掌握的规律：安培定则、左手定则、楞次定律、右手定则、法拉第电磁感应定律、欧姆定律等．判断物理量增大、减小、正负等，必要时写出函数关系式，进行分析．【易错跟踪训练】易错类型1：挖掘隐含条件、临界条件不够1．（2021·湖北孝感高中高三月考）如图所示，在天花板下用细线悬挂一个闭合金属圆环，圆环处于静止状态。
上半圆环处在垂直于环面的水平匀强磁场中，规定垂直于纸面向外的方向为磁场的正方向，磁感应强度B 随时间t 变化的关系如图乙所示。
北京高三物理选修知识点一、电磁感应与电路1. 法拉第电磁感应定律法拉第电磁感应定律是研究电磁感应现象的基本定律，根据定律可得到电磁感应产生的电动势大小与导线长度、磁感应强度、导线速度的关系。
2. 感应电动势和感应电流感应电动势是由变化的磁场切割回路所产生的电动势。
感应电流则是由感应电动势在闭合回路中的通过而产生的电流。
3. 自感和互感自感是指电流经过具有线圈的导体时，由于磁场的存在而在导体中感应出与电流方向相反的电动势。
互感是指当两个线圈的磁通量相互变化时，在彼此上感应出电动势。
4. 交流电路的基本特点交流电路是指电流方向和大小都随时间而变化的电路。
交流电路中，要考虑电阻、电感和电容对电流的影响，主要涉及交流电压、交流电流、交流电阻、交流功率等。
二、原子物理与核物理1. 原子的结构原子的结构包括原子核和围绕原子核运动的电子云。
原子核由质子和中子组成，质子带正电，中子不带电。
电子带负电，数目与质子数目相等，保持整体电荷中性。
2. 波粒二象性原理波粒二象性原理是指微观粒子表现出波动性和粒子性的原理。
例如，光既可以视作波动的电磁波，又可以视作由光子组成的粒子。
3. 辐射与谱线原子的辐射主要表现为电磁辐射和粒子辐射。
电磁辐射的谱线特征可用于研究原子的结构与能级变化。
4. 核的结构与稳定性核由质子和中子组成，质子数目决定了元素的种类，中子数目影响了同位素的形成。
核的稳定性与核子数目的比例有关，过多或过少的中子对核的稳定性产生影响。
三、相对论与粒子物理学1. 狭义相对论狭义相对论是爱因斯坦在1905年提出的一种描述高速运动物体的理论。
它基于两个基本假设，即光速不变和相对性原理，从而导致了时间和空间的相对性。
2. 质量增加根据狭义相对论，当物体以接近光速的速度运动时，其质量将增加。
3. 常见粒子粒子物理学研究了构成物质的基本粒子。
常见粒子包括质子、中子、电子、光子等。
4. 强子与弱子强子是一类具有强相互作用的粒子，包括质子和中子。
高中物理高三知识点电磁感应查字典物理网为高三同学总结归纳了物理高三知识点电磁感应。
希望对高三考生在备考中有所帮助，欢迎大家阅读参考。
1.★电磁感应现象：利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。
(1)产生感应电流的条件：穿过闭合电路的磁通量发生变化，即0。
(2)产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。
产生感应电动势的那部分导体相当于电源。
(2)电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。
2.磁通量(1)定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：=BS。
如果面积S 与B不垂直，应以B乘以在垂直于磁场方向上的投影面积S，即=BS，国际单位：Wb求磁通量时应该是穿过某一面积的磁感线的净条数。
任何一个面都有正、反两个面;磁感线从面的正方向穿入时，穿过该面的磁通量为正。
反之，磁通量为负。
所求磁通量为正、反两面穿入的磁感线的代数和。
3.★楞次定律(1)楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。
楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便。
(2)对楞次定律的理解①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。
②阻碍什么---阻碍的是穿过回路的磁通量的变化，而不是磁通量本身。
③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反;当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即增反减同。
④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。
(3)楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种：①阻碍原磁通量的变化;②阻碍物体间的相对运动;③阻碍原电流的变化(自感)。
★★★★4.法拉第电磁感应定律电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。
——电磁感应现象的电路问题在电磁感应现象中,有些问题往往可以归结为电路问题,在这类问题中,切割磁感线的导体或磁通量发生变化的回路就相当于电源,这部分的电阻相当于电源的内阻，其余部分相当于外电路。
解这类问题时，一般先画出等效电路图，然后应用电路的有关规律进行分析计算．【例1】如图所示，两个互连的金属圆环，粗金属环的电阻是细金属环电阻的二分之一。
磁场垂直穿过粗金属环所在区域，当磁感应强度随时间均匀变化时，在粗环内产生的感应电动势为E ，则a 、b 两点间的电势差为（ ）A ．2EB ．3EC ．32ED ．E【例2】粗细均习的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。
