传感器电桥接线盒计算调整方法

传感器调校操作规程1、安全测控仪器设备必须定期调校。

安全监控设备每月必须调校、测试1次。

2、安全测控仪器使用前和大修后，必须按产品使用说明书的要求测试、调校合格方能下井。

3、采用载体催化原件的甲烷传感器必须使用校准气样和空气样在设备设置地点调校，便携式甲烷检测报警仪在仪器维修室调校，每15天1次。

甲烷电闭锁功能和风电闭锁功能每15天一次。

低浓度甲烷传感器调校方法：（1）、配备器材：、传感器效验仪（标准气体（按煤矿实际情况配备0.5、1.0、2.0%CH4）、配套的减压阀、气体流量计和橡胶软管，空气样等。

）。

（2）、调校前首先检查气瓶和流量阀装配位置是否正确，各连接处是否连接正确可靠。

（3）、效验仪的使用①、导气管与被检传感器连接。

②、首先对传感器进行“校零”，缓慢打开空气瓶瓶阀，调整流量调节阀，流量分别为150-200ml/min进行空气“校零”测试。

（“校零”前仪器是在进入工作状态至少20分钟后）。

观察LED数字显示是否为零，若有偏差，可将遥控器对准传感器显示窗,轻轻按动遥控器上的选择键，使小数码管显示为“1”，然后再同时按动遥控器上的上升键和下降键，使仪器完成校零工作。

使用后关闭空气阀。

③、然后对传感器进行精度调节。

用同“校零”的方法打开标气样瓶瓶阀，调整流量，流量值同上，将通气罩插入传感器气室外面，通入标准甲烷气或预先制好的甲烷气，其浓度按实际地点设定报警断电值选用与之相近的标准气样，气体流量控制在150-200ml/min以上，此时，仪器的数字显示应指示在预先配制的标准甲烷气上，若有偏差，可将要控器对准传感器显示窗，轻轻按动遥控器上的选择键，使小数码管显示为“2”，需增加，按动遥控器上的上升键;若需减少，再按动遥控器上的下降键，使显示值与甲烷浓度值相对应。

④、在通气显示值缓慢上升的过程中，观察报警值与断电值，测量值稳定显示持续时间不得小于90秒。

显示值与校准值浓度应一致，如果经过调校后，显示值与实际标气值相差超过5%以上，说明此传感器故障，必须进行更换合格的传感器。

地磅接线盒调整方法接线盒是地磅连接称重传感器与称重仪表的中间部件,具有连接称重仪表和传输称重数据信号的重要职能。

出于电磁兼容性(主要是抗干扰性能)和坚固耐用方面的考虑,接线盒的外壳均由金属材料制造,在盒子侧面的周边排布着穿引信号电缆的5个~9个专用密封接头。

接线盒的外形呈扁状矩形,典型的产品外观,地磅接线盒根据称重传感器和称重仪表原理与结构的不同,分为模拟式接线盒、数字化接线盒和数字式接线盒。

一、防爆地磅接线盒原理：接线盒中的电位器可用来调整所接传感器的激励电压，进而达到调整相应传感器输出信号的大小，使各个传感器输出信号达到一致。

二、电子地磅接线盒调整方法：1 、在不上电的情况下调整接线盒，使所有电位器的阻值为10欧.将数字万用表调到欧姆档，把两表棒分别搭在OUT接线端子的“E+"和X接线端子的E+上，即可测得X+电位器的电阻值。

同理可测得X-的电阻值。

2 、打开仪表电源，放大十倍进行标定（如实际重量为20kg则标为200kg）。

如仪表有内码功能可按实际重量标定，再调到内码显示即可3、将1/3满量程砝码置于各个传感器所在位置上，记下仪表显示值。

调节接线盒中电位器的阻值，使各点的显示值之差小于0.2e即可。

（e表示检定分度值，和d有所区别，d表示显示分度值。

理论上在地磅中e应该等于d，但目前很多厂家因技术不过关在这方面做些模糊处理。

比如150吨的汽车衡，仪表显示20kg，那应该是d，即显示分度值，你的地磅此时的称重数据并不一定表示的准确。

只有用20kg通过了技术监督部门的检定，才能认为e为20kg）调试方法如下：如某传感器（称重）值偏大，则将该传感器对应接线端子的两个电位器上的压降调大（顺时针调节电位器上的旋纽）。

如某传感器的值偏小，则将该传感器对应接线端子的两个电位器上的压降调小（逆时针调节电位器上的旋纽）。

注意，调节时要保证这两个电位器上的压降一致。

压降一致测量方法：将数字万用表调到毫伏档，把两表棒分别搭在OUT接线端子的“E+"和X接线端子的E+上，即可测得X+电位器的电压值。

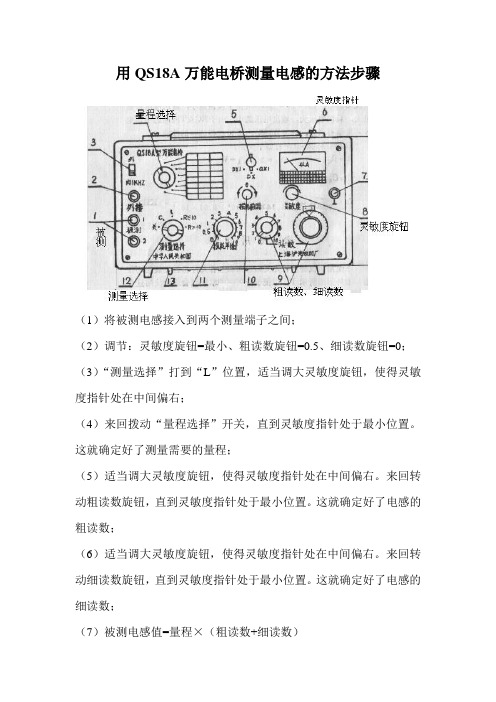

用QS18A万能电桥测量电感的方法步骤
（1）将被测电感接入到两个测量端子之间；
（2）调节：灵敏度旋钮=最小、粗读数旋钮=0.5、细读数旋钮=0；（3）“测量选择”打到“L”位置，适当调大灵敏度旋钮，使得灵敏度指针处在中间偏右；
（4）来回拨动“量程选择”开关，直到灵敏度指针处于最小位置。

这就确定好了测量需要的量程；
（5）适当调大灵敏度旋钮，使得灵敏度指针处在中间偏右。

来回转动粗读数旋钮，直到灵敏度指针处于最小位置。

这就确定好了电感的粗读数；
（6）适当调大灵敏度旋钮，使得灵敏度指针处在中间偏右。

来回转动细读数旋钮，直到灵敏度指针处于最小位置。

这就确定好了电感的细读数；
（7）被测电感值=量程×（粗读数+细读数）
（8）在试卷上适当位置记录被测电感值，“测量选择”打到“关”位置，考试结束。

祝：各位考试成功！。

KGA5矿用一氧化碳传感器传感器的遥控调整预热15分钟后方可进行调整，正常调整应具备两个条件：新鲜空气，固定浓度的标准气样。

调校顺序应该是先调零点，再调整精度。

传感器通电后LED 首先显示“-CO-”，然后依次显示报警点，传感器地址，初始化显示完后显示测得的浓度值。

传感器的调整通过遥控器来操作，传感器进入调整状态时的第一位红色数码管显示功能号，后三位显示测量数据，调整内容及对应的数码管显示如下：零点：“1×××”精度：“2×××”报警点：“3×××”地址：“4×××”传感器进行调整时，需要将遥控器对准显示窗口，按“CO”键后进入调整状态（功能1）。

按“功能+”键时，功能号从功能1加到功能4，而按“功能—”则从功能4减到功能1。

当用户调整完毕后必须按“退出”键，退出遥控调试状态，进入正常显示状态。

调试步骤如下：（1）调零点：当通入新鲜空气时，按遥控器上的“功能+”或“功能—”，进入状态1，数码管显示数为“1 XXX”，再按“参数+”或“参数—”，使数码管显示“1 000”。

（2）调精度：给传感器通入确定浓度的标准CO气样，按遥控器上的“功能+”或“功能—”，进入状态2，数码管显示数为“2 XXX”，再按“参数+”或“参数—”，使数码管显示对应比标准气体的浓度。

（3）报警点：按遥控器上的“功能+”或“功能—”，进入状态3，数码管显示数为“3 XXX”（出厂时设为24），用户需要调整时，按“参数+”或“参数—”，使数码管显示为用户要求的值。

（4）地址号：地址参数的调整只有在使用485通讯时才需要设置。

按遥控器上的“功能+”或“功能—”，进入状态4，数码管显示数为“4 XXX”（0≤XXX≤255），用户需要调整时，按“参数+”或“参数—”，使数码管显示为用户要求的值。

注意：1 几台传感器在一起，遥控器对有效区域内的一台传感器的调节会影响带其他的传感器，可以通过短路块短接K2来屏蔽遥控器的接收。

数字电桥测试仪使用方法
数字电桥测试仪是一种高精度的实验测试仪器，常用于测量电容、电感、电阻、回路等电子元件的值。

使用它前，要先熟悉该仪器的操作方法
和注意事项，以确保测试结果的准确性。

1.打开仪器电源，按照要测量的电子元件类型设置测量参数，然后连
接好所需要测试的电子元件。

2.将被测电子元件与电桥本体连接。

将测试探头接至电桥本体一端，
将测试探头另一端接至根据测量电子元件类型的不同而设定的测试接点上。

3.调整电桥至均衡状态，可以用手指按下电桥本体上的调节旋钮，改
变电桥的状态，使电桥有输出示波器的读数精确到小数点后几位，此时读
出的数值即为电容的实际大小。

4.读取结果并确认实验数据准确性，如果确认测试数据准确，可以将
数据记录保存起来，如果准确性不符，可以更换电子元件重新测量。

5.断开测试连接，恢复仪器至原始状态，然后将测试结果正确地记录
在实验记录中，断开电源，结束实验。

传感节点安装调试与维护实训遇到的问题和解决方法
■传感器安装面与安装底座应保持水平，不偏斜。

■多称重传感器称量系统中相互安装面之间的水平差小于5mm,如果系统计量精度低的话(5/1000)，还可以放宽。

■传感器安装面需保持平整、光洁，安装面上不能有胶膜、毛刺、尖点等。

■安装面底座要牢固并保持一定的厚度。

■安装面的底座面积应大于称重传感器安装面积。

■安装、更换传感器时，须选择合适的力矩扳手，调整至传感器所紧固的力矩要求。

■需要安装垫圈的传感器，则需在螺栓上套上垫圈方可安装。

■在紧固螺栓前，需涂抹少许黄油，防止螺栓生锈及拆装方便。

■严禁传感器电缆线在多称重传感器称量系统中，随意加长或剪短某一部分传感器电缆。

■在单称重传感器称量系统中，如安装条件允许，建议最好不要加长或剪断传感器电缆。

■电缆线接入接线盒后，每只传感器的信号线应连接在相应接线柱的位置上，严禁2根或2根以上的电缆信号线同时接在一个接线柱，上。

传感器接线完成后，对接线盒部分接线孔不用时，用堵头堵死加以密封，以免受潮进灰。

■接线盒上盖的紧固螺栓松动
■接线盒安装位置较低。

■纵、横向限位间隙，在安装、维护中，需按照称重设备安装指导书中规定进行调整。

传感器电桥接线盒计算调整方法1、概述当前，大型电子衡器的普及率越来越高，但调试角差却费时费力，在每个角上反复加载多次，才能将误差调整在允差之内。

2、原理及调整由于传感器的关键材料：弹性体和应变片各有差异及制造工艺方面的原因，造成各个传感器的参数不一致。

造成相同质量的砝码加载在不同角上时，称重显示器所显示的示值就会不同，须通过调整接线盒内的电位器对各个传感器的灵敏度进行补偿，从而达到每个角上的显示值一致。

调整的方法有两种：1）调信号；2）调供桥的方法是在每个传感器的正激励端+E串接一只可调电位器，调节电位器使之达到调整角差的目的。

3、计算公式大型电子衡器一般由多只传感器（2～8只）组成，下面以四只传感器组成的衡器为例，介绍计算调试方法。

电桥接线盒电原理图图中J1、J2、J3、J4为四只传感器N = E·S·A/DN为传感器上加载时的称重仪表显示值（设：N1﹥N2﹥N3﹥N4﹥）。

E——为称重仪表的供桥电压。

S——为传感器的灵敏度。

A/D——仪表A/D转换常数。

U i = [(N大-N小)÷N小]×E×1000（mV）i是自然数U：为W电位器二端的电压。

W——电位器，初始值为0ΩU 1 = [(N1-N4)÷N4]×E×1000（mV）U 2 = [(N2-N4)÷N4]×E×1000（mV）U 3 = [(N3-N4)÷N4]×E×1000（mV）用31/2数字万用表DC–2V档，调节W1、W2、W3电位器，到U1、U2、U3数值。

此时调角差工作全部完成。

如果：S1=S2=S3=S4，四个传感器的灵敏度一致（小数点后三位数一致），则四个角的示值也是相同的，可省略调试。

4、与其它接线盒的不同之处用计算方法调角差不同于传统的调信号、调供桥的调整方法，电原理简单、电子元件少，方便稳定可靠，特别是各个传感器的灵敏度一致，可省略角差调试。

物联网中传感器的使用方法与调校注意事项随着物联网技术的快速发展，传感器作为物联网的重要组成部分，在各个领域得到了广泛的应用。

传感器的使用方法和调校注意事项是确保物联网系统正常运行和数据准确性的关键。

本文将介绍物联网中传感器的使用方法和调校注意事项，以帮助读者更好地理解和运用物联网技术。

一、传感器的使用方法1.选择合适的传感器类型：根据物联网应用的需求，选择合适的传感器类型非常重要。

不同的传感器有不同的检测原理和适用范围，例如温度传感器、湿度传感器、光照传感器、气体传感器等。

在选择传感器时，需要考虑测量范围、测量精度、响应时间、耐用性等因素，并确保传感器能够满足系统的要求。

2.安装传感器：传感器的正确安装是确保其正常工作和准确测量的前提。

首先，需要选择合适的安装位置，避免干扰和遮挡物的存在。

其次，需要正确连接传感器和物联网系统，保证信号传输的稳定和可靠。

最后，需要进行固定，确保传感器的位置不变。

3.校准传感器：传感器的校准是保证测量准确性的关键步骤。

校准包括零点校准和量程校准。

零点校准是将传感器置于无信号输入情况下，调整输出信号为零。

量程校准是将传感器置于特定输入信号下，调整输出信号为预设值。

正确的校准可以提高传感器的准确度，提供可靠的测量值。

二、传感器的调校注意事项1.温度影响：不同的传感器对环境温度的敏感程度不同，应根据实际情况选择适合的传感器类型和控制措施。

在使用过程中，应尽量避免传感器长时间处于高温或低温环境中。

2.湿度影响：某些类型的传感器对湿度具有较高的敏感度，应注意防潮、防水和绝缘措施，以免影响传感器的性能和寿命。

3.电磁干扰：传感器常常会受到电磁场的干扰，对其工作稳定性和测量准确性产生影响。

应尽量避免传感器暴露在强电磁场中，或采取屏蔽措施来减小干扰。

4.供电电源：不同类型的传感器对供电电源的要求不同，应按照其规格要求连接正确的供电电源，并保证稳定的电源供应。

5.数据处理：传感器输出的原始数据可能存在误差或噪声，需要进行适当的数据处理和滤波以提高数据质量。

称重传感器接线盒的安装调试方法介绍三只称重传感器并联使用，以前都是把三个传感器线并联拧一块使用，现在厂买的传感器还带一个接线盒，这个接线盒起什么作用，要怎样接线？不用行不行啊？我们加气混凝土生产线一般使用的原材料称重上是每个称体是三个称重传感器，接线盒的主要作用是汇总信号和调整角差，如果不用接线盒的话,信号可以正常接收，但做为多传感器系统,每个传感器的输出可能会有一些差异，这就可以通过接线盒内的可调电阻进行调整使之达到平衡状态。

具体的接线方法要看您所配的传感器和接线盒的厂家来定，传感器有4芯和6芯之分，接线盒也有多孔的。

您所使用的三只传感器进，再加总线出,，需要用到四个接线桩。

各厂传感器色标不一样,您要看传感器的说明去接，还要看称重传感器的线是不是485信号线，如果是的话那两心线可直接并联，不需要接线盒，也可以，如果喜欢用接线盒，那么可以将其它两台称重传感器的线一起并到接线盒内看起来会规范一点、比较正规。

且不会让接线头外露造成日久出现什么问题，SIG+，SIG-尽量使用双绞线，远距离传输抗干扰能力比较好。

三个称重传感器接入到接线盒，出线至仪表S型拉式传感器安装接线盒就近安装称重显示仪表下面为大家阐述一下称重传感器与接线盒的连接的正确方法。

模拟接线盒的安装与调试1.安装将接线盒固定在秤体的合适位置。

打开接线盒上盖，将传感器电缆线和仪表信号电缆从接线盒相应的接口穿入，按所给的接线图（以四线为例）将所有的电缆接好，完成后将所有的螺母拧紧，不用的接口用密封橡胶垫片或橡皮泥堵住，同时拧紧螺母。

2、调试（调整角差前应用接近满量程的重车反复上秤几遍）在电子衡器安装调试中，要对秤体上安装称重传感器的四点（或以上）进行偏载测试。

通过在秤的四角位置上（实际上是安装称重传感器位置的正上方）放置1/3的额定载荷，记录各角的最大值和最小值，而后相加取平均值。

仪表显示示值误差在3个分度值以内时，就可通过接线盒上电位器来调整至允差范围内，调整每个称重传感器的对应的电位器，使仪表各角显示值向平均值“靠拢”，这样经过三个周期的压角调试，最终使各偏载点误差至允差范围内。
