2微型计算机基础

2微型计算机基础

❖2.1.2 微处理器（CPU）
运算器、控制器和一组寄存器，合在一个芯 片上称之为CPU （Central Processing Unit）。
功能：进行算术运算、逻辑运算。 ❖下图是各种类型的CPU。
图2-6 8086
图2-7 8088
Sunday, April 12, 2020
计算机基础教研室
图2-8 80286
Company Lo2g1o
2.2 外存储器
❖外存储器用于存储暂时不用的程序和数据，外存储器有 磁存储器、光存储器、和U盘存储器等。它们存储容量大， 访问时间相对内存也要慢得多。
图2-16 硬盘
图2-17 光驱
图2-18 U盘
Sunday, April 12, 2020
计算机基础教研室
Company Lo2g2o
计算机基础教研室
Company Lo3g0o
2.3 输出输入设备
❖外围设备中显示器、键盘和鼠标是必须选择的部件。 除了这些还有其他的一些设备如下图：
图2-19 显示器
图2-20 键盘
图2-21 鼠标
Sunday, April 12, 2020
计算机基础教研室
Company Lo3g1o
图2-22 打印机
Sunday, April 12, 2020
计算机基础教研室
Company Lo2g9o
其他外存
❖2.U盘（优盘）或Flash盘（闪盘）： ❖是利用Flash闪存芯片为存储介质，采用USB接口， 可擦写100万次的新型移动存储产品。 ❖存储容量由256MB-1GB等
Sunday, April 12, 2020
2.2.1 硬盘存储器
❖硬盘 ❖硬盘的盘片由多个平行的圆形磁盘片组成。每片 磁盘都有读写磁头，在控制器的统一控制下沿着磁 盘表面径向同步移动。 ❖柱面：将几层盘片上具有相同半径的磁道看成是 一个柱面。

计算机硬件的组成

计算机硬件的组成

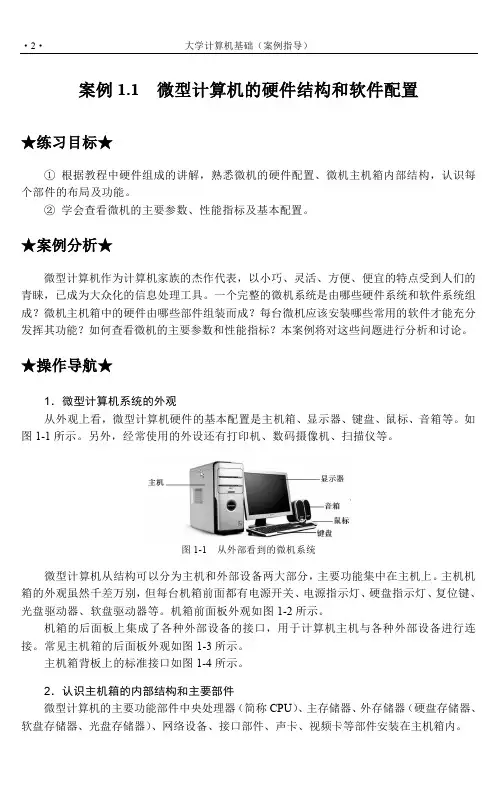

计算机硬件的组成微型计算机系统是由硬件系统和软件系统组成。

硬件系统是构成计算机系统的物理实体，例如显示器、机箱、键盘、鼠标等，都是看得见的部分。

硬件系统的基本任务是接受计算机程序，并在程序的控制下完成数据输入、数据处理、和输出等任务。

计算机系统的组成结构示意图如下：CPU主机板主机内存储器各种功能卡板计算机硬件系统外存储器输入设备外设输出设备计算机系统操作系统语言处理系统系统软件各种服务程序计算机软件系统用户程序字表图形处理软件应用软件游戏娱乐软件计算机硬件系统和软件系统即是相互依存又是互为补充的。

下面我们主要介绍一下微机的硬件知识：所谓硬件硬件：一般我们看到的电脑都是由：主机（主要部分）、输出设备（显示器）、输入设备（键盘和鼠标）三大件组成。

而主机是电脑的主体，在主机箱中有：主板、CPU、内存、电源、显卡、声卡、网卡、硬盘、软驱、光驱等硬件。

其中，主板、CPU、内存、电源、显卡、硬盘是必须的，只要主机工作，这几样缺一不可。

从基本结构上来讲，电脑可以分为五大部分：运算器、存储器、控制器、输入设备、输出设备。

下面我将一步一步的来揭开它们的神秘面纱。

(一)机箱首先来看看机箱，机箱除了给计算机系统建立一个外观形象之外，还为计算机系统的其它配件提供安装支架。

另外，它还可以减轻机箱内向外辐射的电磁污染，保护用户的健康和其它设备的正常使用，真可称的上是计算机各配件的“家”。

目前市场上的主流产品是采用ATX结构的立式机箱，AT结构的机箱已经被淘汰了。

机箱内部前面板侧有用于安装硬盘、光驱、软驱的托架，后面板侧上部有一个用来安装电源的位置，除此之外，其风部还附有一些引线，用于连接POWER键，REST键，PC扬声器，以及一些指示灯。

其内部结构如图所示(二) 主板主板(英文名Mainboard 或 Motherboard)是计算机系统中最大的一块电路板，主板又叫主机板、系统板、或母板，它安装在机箱内，也是微机最重要的部件之一，它的类型和档次决定整个微机系统的类型和档次。

微型计算机组成计算机硬件结构图

微型计算机组成计算机硬件结构图

从前端表面上可以分为 球面、柱面、平面、平面直 角和完全平面等类型。 ■
评价显示器指标
（1）分辨率 指像素数，在屏幕上共有多少行扫描线，每一 行扫描线中共有多少个点 如 640×480 800×600 1024×768 1280×1024等 （2）点距 像素中心与像素中心之间的距离，电子束每扫描 两 个 点 之 间 的 距 离 , 一 般 有 0.31mm 0.28mm 0.26mm 0.25mm等 （3）扫描方式 逐行扫描 （有绿色环保标志，同时可防静电低发热防幅射 消磁） 隔行扫描 （4）尺寸(指屏幕对角线长度) 一般有14，15，17，19、21 英寸或更大 ■
位置
主机箱内
（内存条）
机箱内（硬盘） 机箱外（磁盘/ 光盘/ 散存 / 移动硬盘…）
半导体 物理介质 (电子设备) 临时存放 存储时效 断电后信息消失 快 存取速度
与CPU直接交换信息
容量
较小
磁设备 光设备 永久存储 信息不受电源影响 慢 难与CPU速度匹配 大（无限）
功能
存放系统当前正在 处理和执行的信息
I/O总线
DB 数据总线 AB 地址总线 CB 控制总线
总线
I/O控制器
外存储器
输入设备
输出设备
系统板 上有多个扩 展槽，用来 连接各种接 口板，扩展 槽与Ｉ/O总 线相连。
中央处理器 CPU
（Central Processing Unit）
CPU都集成在 一块芯片上称之为 微处理器，它是微 机的核心部件。
打印机
• 针式打印机 点阵 9针 16针 24针 • 喷墨打印机 使用专用墨水 • 激光打印机 无噪声 、 分 辨 率 高、 打 印速度快
微型计算机组成

计算机硬件体系结构_图文

计算机硬件体系结构_图文

3.2 微型计算机主机结构
3.2.4 内存储器 内存储器在主机内部(简称内存)，一般由半
导体材料构成。内存储器可分为只读存储器和 随机读写存储器。
内存储器分类
3.2 微型计算机主机结构
1. 只读存储器 •特点：存储的信息只能读出，不能随机改写或 存入，断电后信息不会丢失，可靠性高。 •ROM分类
3.1 计算机系统的构成 典型的计算机硬件体系结构如下 ：
CPU
（含运算 器和控制
器）
地址总线（AB ）
数据总线（DB）
控制总线（CB）
RAM
ROM
I/O接口
I/O设备
3.1计算机系统的构成
冯·诺依曼计算机体系结构的主要特点是： (1) 采用二进制形式表示程序和数据。 (2) 计算机硬件是由运算器、控制器、存储器、输 入设备和输出设备五大部分组成 。 (3) 程序和数据以二进制形式存放在存储器中。 (4) 控制器根据存放在存储器中的指令 (程序) 工作 。
② 数据总线。传输的是数据，一般是双向传输 。CPU进行“读”时，数据由外设流向CPU，当CPU进 行“写”时，数据由CPU流向外设。
③ 控制总线。传输的是对外设进行控制和状态 检测的信号，有的是CPU向内存或外部设备发出的信 号；有的是内存或外部设备向CPU发出的信号。对每 条控制线而言信号是单向传送，但作为整体是双向的 。
3.2 微型计算机主机结构
3.2.5 总线 总线：是一组连接各个部件的公共通信线路，是计 算机内部传输指令、数据和各种控制信息的高速通 道，是计算机硬件的一个重要组成部分。 总线按所传输信号不同可分为： 数据总线 地址总线 控制总线。
3.2 微型计算机主机结构
① 地址总线。传输的是地址信号，一般是单向 传输。当CPU需要访问某个外设时，它向地址总线发 出相应外设的地址信号，以选择某个外设。

微型计算机硬件组成.ppt

微型计算机硬件组成.ppt

计算机文化基础
5
常见微机系统
平板电脑 移动计算机
计算机、电视、影 音三模式
家庭网络计算机
6
微机基本结构 显示器、键盘和主机
7
2.1.2 微型计算机的分类
1 按组成结构分类 单片机 组成部分集成在一个超大规模芯片上，广泛 用于控制、仪器仪表、通信、家用电器等领域。 单板机 各组成部分装配在一块印刷电路板上，常用 于过程控制或作为仪器仪表的控制部件 。 多板机 各组成部分装配在多块印刷电路板上，如台 式、便携式PC 机。
2
计算机系统的组成
运算器
CPU
寄存器 控制器
硬件
主机
内存
随机存储器(RAM) 只读存储器(ROM) 高速缓冲存储器
计
输入设备：键盘、鼠标、扫描仪
算 机
外部设备
输出设备：显示器、打印机 外 存：软、硬盘、光盘、闪存
系
网络设备：网卡、调制解调器等
统
操作系统：Windows、Unix、Linux
系统软件 语言处理程序：C、Pascal、VB等
使用单片机芯片构成的仿真系统。
有镜像功能的单板机
2019/12/17
计算机文化基础
9
微型计算机的发展方向
① 高速化 处理器主频
② 超小型化 典型的标志是笔记本电脑和PDA的流行。
③ 多媒体化 全新的多媒体处理芯片、多媒体和超媒体系 统的开发和标准化、虚拟现实技术和发展多媒体通信等。
④ 网络化 网络计算机、具有联网功能的PDA以及各种类 型的个人计算机等正在飞速发展。
主板板载了四条DDR2内存插槽，支持 最高8GB DDR2-800内存容量和双通道 技术。另外，内存插槽的周围布满了不 少铝壳固态电容，内存的工作稳定性完 全得以保障。

计算机硬件组成精品PPT课件

计算机硬件组成精品PPT课件

主机
CPU
运算器 控制器
硬件
外设
内存
存储器
外存
输入设备
输出设备
二、微型计算机的硬件连接
电源(插座)
键盘
电
源
线
鼠标
显 示 器
主 机
音 箱
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
结束语
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
讲师：XXXXXX XX年XX月XX日
计算机硬件组成
ቤተ መጻሕፍቲ ባይዱ
一、微型计算机的硬件组成
显示器
主机箱 音箱
键盘
鼠标
电脑机箱
功能：固定配件 作用：存放硬件的载体，并起一定的保护作用
中央处理器
CPU
功能：也就是负责运算和控制的控制中心，是电脑 的最关键部位，是计算机的头脑
作用：相当于人的大脑一样，在计算机中进行的任 何操作（数据的输入，存储，程序的运行，屏幕的显 示，结果的打印）都在CPU的控制下完成的。CPU比 计算机中任何部件都更能决定计算机的工作速度和效 率。
CPU风扇
功能： 为CPU降温
内部存储器
内存是电脑的核心部件之一，重要性仅次于CPU； 是电脑的一个临时存储器，它只负责电脑数据的中转，
不能永久保存数据； 通常内存容量为: 512MB 、1G、2G、4G；

微型计算机硬件

ROM: 存放内容只能读不能写。（用特殊方法写入）
特点：ROM中的数据断电后仍然保存。 （2）随机存取存储器（RAM —Random Access Memory ）
RAM：存放用户数据和程序。断电后内容丢失，RAM中的内容 可随时读写。
系统对内存的识别是以Byte（字节）为单位，每个字节由8位二进制数组成。

CPU插槽 芯片组 内存插槽 系统BIOS，提供最基本的硬件控制功能板的板载功能 随着主板技术的发展，主板已经不单一的是搭 载CPU、内存、硬盘以及外设的平台，而是可以附加 许多原来由各种类型的卡所承担的功能。这些功能 称为板载功能。
限变得模糊，大、小、微型计算机的工作原理和系 统结构相类似。
微型计算机可分为IBM-PC兼容机和苹果机两大类。
微型计算机硬件
微机系统结构示意图
微型计算机硬件系统是由中央处理器、存储器、 I/O （输入/输出）设备及其接口电路和总线组成。
中 央 处 理 器 内存插槽 主存储器 外存接口 硬盘等 I/O接口 键盘显示 其他I/O 各种外设
CPU
Cache
RAM
外存
（3）外部存储器（硬盘、光盘、移动盘）
外存特点：顺序存取/块存取，容量大，速度慢，价格低；不能 由CPU直接访问，存放暂时不用的数据和程序。 1）硬盘 硬盘存储器的基本组成是硬盘盘片和硬盘驱动器，硬盘盘片由 涂有磁性材料的铝合金构成。 磁道 柱面
扇区
特点：工作速度较快、存储容量大，已超过 1TB，一般配置的硬盘容量为几百GB。 硬盘驱动器:常用字母C:、D: ……来标识。 柱面：磁盘上同一编号的磁道构成柱面
学习的重点是理解和掌握计算机硬件系统的组
成，了解和认识微型计算机的各部分设备。初步掌 握微型计算机硬件设备的正确连接方法及购机常识。

第2章 微型计算机和微处理器的结构


2.1.1 微处理器（微处理机）
微处理器：是微型计算机的中央处理部件，是由一片 或几片大规模集成电路组成的中央处理器，一般也称 CPU（Center Process Unit）。其内部通常包括算术逻辑 部件，累加器、通用寄存器组，程序计数器，时序和控制 逻辑部件，内部总线等等。 2.1.2 存储器
存储结果 1
取指令 4
……
EU
……
译码 1
执行 1
译码 2
执行 2
……
（b）流水处理
如图： 8086/8088 CPU 由于指令执行部件EU和总线接口 部件BIU相互独立，可并行操作，进行流水线处理。若一条指 令执行过程中不需要从存储器取操作数和向存储器存储结果， 即不占CPU总线时间，总线接口部件便可对下一条要执行的指 令预取。可见。采用流水线技术提高了指令执行速度。
2.2.3 8086/8088微处理器的功能结构 从功能上来看，8086/8088 CPU可分为两部分，即总线接 口部件BIU（Bus Interface Unit）和执行部件EU（Execution Unit）。
图2.3 8086/8088CPU内部功能结构图
(1) 执行部件（EU）
功能：负责指令的执行。(主要进行8位及16位的各种运算) 组成：①ALU(算术逻辑单元)； ②通用寄存器组； ③标志寄存器（ FLAGS ）。 ①通用寄存器（AX、BX、CX、DX） 8086 有4个16位的通用寄存器（AX、BX、CX、DX）， 可以存放16位的操作数，也可分为8个8位的寄存器（AL、AH； BL、BH；CL、CH；DL、DH）来使用。其中AX称为累加器， BX称为基址寄存器，CX称为计数寄存器，DX称为数据寄存 器。这些寄存器在具体使用上有一定的差别，如表2-1所示。

大学计算机基础第三章-微型计算机硬件组成


外部设备
大学计算机基础
大学计算机基础
3.2 微型计算机硬件系统
3.2.1 CPU 3.2.2 主板 3.2.3 存储器 3.2.4 总线与接口 3.2.5 输入/输出设备
大学计算机基础
3.2.1 CPU
1. CPU分类 CPU组成：运算器、控制器和寄存器组，通过内部数 据总线传送信息。 CPU有通用CPU和嵌入式CPU。其区别主要在于应 用模式的不同。
- ④ 外存储器容量 指硬盘容量
- ⑤ 配置的外部设备
大学计算机基础
3. 微型计算机的发展方向
–① 高速化 处理器主频 –② 超小型化 典型的标志是笔记本电脑和PDA
的流行。 –③ 多媒体化 全新的多、虚拟现实技术 和发展多媒体通信等。 –④ 网络化 网络计算机、具有联网功能的 PDA以及各种类型的个人计算机等正在飞速发展。 –⑤ 隐形化 今后将摆脱显示屏、键盘加主机 的传统形象，电视计算机、影音计算机等将大量 出现。
• 通用CPU追求高性能，功能比较强，能运行复杂的 操作系统和大型应用软件；
• 嵌入式CPU则强调处理特定应用问题的高性能，主 要用于运行面向特定领域的专用程序，配备轻量级操 作系统，在功能和性能上有很大的变化范围。
大学计算机基础
2.衡量CPU性能的主要技术指标
1. CPU字长 CPU内部各寄存器之间一次能够传送的数据位。即同一时间能一次处理的 二进制数的位数。下一步的主流CPU是64位。
大学计算机基础
微机主板结构图 CPU插槽
内存插槽
芯片组 电池 总线插槽
鼠标插口 键盘插口
大学计算机基础
图3-2.2 微机主板图
并行接口
USB接口
串行接口
1. CPU插槽

计算机系统组成


内存的选购
目前市场上内存条分为有品牌和无品牌两种，品牌 内存一般都有外包装，如：金士顿（kingmax）。 无品牌内存多为散装，只依内存条上的内存芯片的 品牌命名，如：现代（HY）。 在选购内存时，还要注意它的兼容性，某些品牌的 内存在有些主板上会造成无法开机、运行时死机、 不稳定等现象。
内存条的安装
内存
内存泛指计算机系统中存放数据与指令的半导体存储单元，包括RAM（随机存储器，随机存取存储 器） 按内存的工作原来分类 按内存的工作原理可分为只读存储器ROM（只读记忆）和随机存储器（随 机存储器）。 1. 只读存储器（ROM） 是计算机厂商用特殊的装置把内容写在芯片中，只能读取， 不能随 意该变内容的一种储存器，如基本输入输出系统 （1）EPROM 它与一般ROM不同点在与，EPROM可以用特殊的装置擦除和重写的内容如早 期主板上的基本输入输出系统。 （2）闪电存储器（闪光记忆） 使用闪速存储器的主要特点是在不加电的情况下能长期存储 的信息。 2， 随机存储器（RAM） RAM就是平常所说的内存，系统运行时，将所需的指令和数据从外 部存储器调入内存中，CPU再从内存中读取指令或数据进行运算，并将运算结果存入内存中，根据其 制造原理不同，现在的RAM多为MOS型半导体电路，它分为静态和动态两种。 （1）静态存储器（SRAM） SRAM的一个存储单元的基本结构是一个双稳态电路，读写速度很快 这样一方面降低了SRAM 的集成度，另一方面也增加了生产成本。 （2） 动态RAM（DRAM） 一个DRAM单元由一个晶体管和一个小电容组成，所以DRAM中存储的数据需要不断的刷新。 根据DRAM不同的标准又可分为多种类型的DRAM，如SDRAM（同时的DRAM, 同步动态随机存储器 ）DDR SDRAM（两倍数据比率SDRAM, 双倍数据速度 SDRAM）RDRAM（RambusDRAM），早期 还有一种RDR内存，发热量比较大，两面都有散热片，并且必须要插满插槽。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

I/O总线
DB 数据总线 AB 地址总线 CB 控制总线
总线
I/O控制器
外存储器
输入设备
输出设备
系统板 上有多个扩 展槽，用来 连接各种接 口板，扩展 槽与Ｉ/O总 线相连。
中央处理器 CPU
（Central Processing Unit）
CPU都集成在 一块芯片上称之为 微处理器，它是微 机的核心部件。
CPU速度与主频 系统时钟是计算机的一个特殊器件，它周期式发 出脉冲式电信号。CPU主频指CPU能够适应的时钟频 率，它等于CPU在一秒钟内能够完成的工作周期数。 工作频率单位HZ 。 80286 16—20MHZ 80486 50MHZ P4-3.4GHZ 微处理器常见品牌 INTEL 、AMD CPU的字长 字长是指CPU一次操作中能处理的最大数据单位， 如8、16、32、64位。
打印机
• 针式打印机 点阵 9针 16针 24针 • 喷墨打印机 使用专用墨水 • 激光打印机 无噪声 、 分 辨 率 高 、 打 印速度快
微型计算机组成
外存
数据、程序 输 入 设 备
数据、程序
内存
数据、程序
输 出 设 备
运 算 器
控 制 器 CPU
主机
冯.诺依 曼型计 算机
计算机硬件结构图
计算机硬件基础知识 计算机硬件基础知识
主板
中央处理器
硬盘 光盘
软盘
内存条
微 型 机 硬 件 系 统 组 成
移动存储器
机箱及主板
CPU
内存
18 扇区
512 字节/扇
存储容量：2×80×18×512＝1.44MB
写保护开关
外存储器之
硬盘存储器
容量=柱面数×盘面数 × 扇区数/磁道× 512 字节/扇区
外存储器之
光盘存储器
CD-ROM(光盘只读存储器)光道 与磁道不同是螺旋型。
内外存储器 对比 内存 外存
位置
主机箱内
（内存条）
多种存储器速度比较
t
CPU CPU
集 成 芯 片
软 散 光 移 硬 内 动 磁 存 存 盘 硬 盘 盘 盘 速度轴：V
0
内 存
高速缓存 Cache
V
∞
外 存
内 存
硬盘ቤተ መጻሕፍቲ ባይዱ识
软盘标识
光盘标识
U盘标识
输入输出设备 及相关配置
• • • • •
CRT阴极射线管显示器 LCD 液晶显示器 PDP 等离子显示器 OLED 有机发光二极管显示 FED 场发射平面显示
从前端表面上可以分为 球面、柱面、平面、平面直 角和完全平面等类型。 ■
评价显示器指标
（1）分辨率 指像素数，在屏幕上共有多少行扫描线，每一 行扫描线中共有多少个点 如 640×480 800×600 1024×768 1280×1024等 （2）点距 像素中心与像素中心之间的距离，电子束每扫描 两 个 点 之 间 的 距 离 , 一 般 有 0.31mm 0.28mm 0.26mm 0.25mm等 （3）扫描方式 逐行扫描 （有绿色环保标志，同时可防静电低发热防幅射 消磁） 隔行扫描 （4）尺寸(指屏幕对角线长度) 一般有14，15，17，19、21 英寸或更大 ■
（3）高速缓冲存储器（高速缓存CACHE） 它的访问速度是 DRAM 的 10 倍。一般与 CPU 封 装在一块忒片上，CACHE分为两种： CPU内部 L1 CACHE 一级缓存 容量较小 CPU 外部 L2 CACHE 二级高速缓存（一般由 SRRAM组成）容量较大。 ■
外存储器之
软盘存储器
存储器
存储器分为： 外存
（硬盘、软盘、 光盘、闪存等）
内存储器
外存储器
内存
内存储器
（1） 随机存储器（RAM） 通常据说内存条是RAM。 （2） 只读存储器（ROM） 主板上装有ROM，它里面固化了 BIOS， BIOS 完成对系统的加电自检，系统中各功 能模块的初始化，系统的基本输入/输出的驱 动程序及引导操作系统。
性能指标：显示芯片、 显存。接口方式、数 据位宽度、显示内存 大小、支持的分辨率、 色彩数目、屏幕刷新 速率及图形加速性能。
声音/数字信号转换即数/摸转换，主 要分为8位和16位、32位、128位。多数8 位声卡只有一个声道， 16 位声卡采用比 声道技术，回放时可达到CD音质。
调制解调器
将二进制数字信 号转换为摸拟信号传 到电话线，或反之。
机箱内（硬盘） 机箱外（磁盘/ 光盘/ 散存 / 移动硬盘…）
半导体 物理介质 (电子设备) 临时存放 存储时效 断电后信息消失 快 存取速度
与CPU直接交换信息
容量
较小
磁设备 光设备 永久存储 信息不受电源影响 慢 难与CPU速度匹配 大（无限）
功能
存放系统当前正在 处理和执行的信息
放置大量待用的 程序或数据
磁盘以铝合金或塑料为基体，两面涂 一层磁性胶体材料，通过电子方法控制磁 盘表面的磁化，以达到记录信息（ 0 和 1 ） 的目的。 常用软盘3.5英寸，一般1.44M ，少数 10M-21M 100M-120M软盘，存放70万汉 字。存取速度慢容量小，但携带方便。 ■
＃ 3.5 软磁盘容量计算
