模拟乘法器MC1496的模拟调制、解调与混频、倍频的设计与仿真学号:************名:***年级专业:测控工程指导老师:***摘要集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一,是一种多用途的线性集成电路。
可用作宽带、抑制载波双边平衡调制器,不需要耦合变压器或调谐电路,还可以作为高性能的SSB乘法检波器,AM调制/解调器、FM解调器、混频器、倍频器、鉴相器等,它与放大器相结合还可以完成许多的数学运算,如乘法、除法、乘方、开方等。
本设计主要应用集成模拟乘法器MC1496实现以上功能。
目录摘要 (1)第一章模拟乘法器MC1496/1596 (3)第二章,集成模拟乘法器的应用 (5)2.1 利用乘法器实现振幅调制 (5)2.2利用乘法器实现同步检波 (6)2.3利用乘法器实现混频 (6)2.4利用乘法器实现倍频 (6)第三章电路仿真与结果 (8)3.1振幅调制与解调电路的仿真 (8)3.2 混频电路的仿真 (9)3.3倍频器电路的仿真 (11)第四章仿真电路的参数和结果分析 (12)第四章仿真电路的参数和结果分析 (13)4.1 振幅的调制与解调 (13)4.2混频电路 (13)4.3倍频器电路 (13)第五章心得体会 (14)第六章参考文献 (15)第一章 模拟乘法器MC1496/1596单片集成模拟乘法器MC1496/1596的内部电路如图1-1所示。
图1-1 单片集成模拟相乘器MC1496/1596的内部电路图中晶体管VT 1~VT 4组成双差分放大器,VT 5、VT 6组成单差分放大器,用以激励VT 1~VT 4;VT 7、VT 8、VD 及相应的电阻等组成多路电流源电路、VT 7、VT 8分别给VT 5、VT 6、提供I 0/2的恒流电流;R 为外接电阻,可用以调节I 0/2的大小。
另外,由VT 5、VT 6两管的发射级引出接线端2和3,外接电阻R y ,利用R y 的负反馈作用可以扩大输入电压u 2的动态范围。

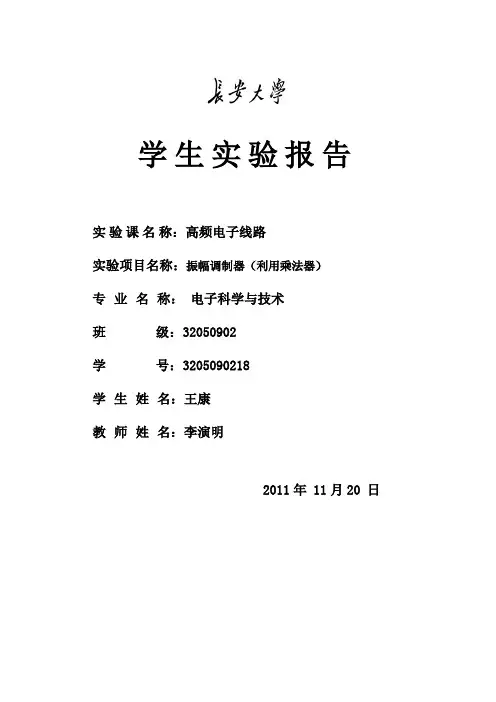

学生实验报告实验课名称:高频电子线路实验项目名称:振幅调制器(利用乘法器)专业名称:电子科学与技术班级:32050902学号:*****************教师姓名:李演明2011年 11月20 日组别_____________________ 同组同学谢光平何兰明一、实验目的与要求:1.掌握用集成模拟乘法器实现全载波调幅和抑制载波双边带调幅的方法与过程,并研究已调波与二输入信号的关系。
2.掌握测量调幅系数的方法。
3.通过实验中波形的变换,学会分析实验现象。
1.预习幅度调制器有关知识。
2.认真阅读实验指示书,了解实验原理及内容,分析实验电路中用1496乘法器调制的工作原理。

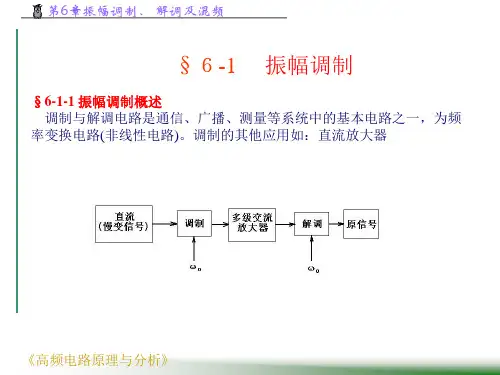

二、实验仪器:1.双踪示波器2.高频信号发生器4.万用表5.实验板G3三、实验电路说明:幅度调制就是载波的振幅受调制信号的控制作周期性的变化。
变化的周期与调制信号周期相同。
即振幅变化与调制信号的振幅成正比。
通常称高频信号为载波信号,低频信号为调制信号,调制器即为产生调幅信号的装置。
本实验采用集成模拟乘法器1496来构成调幅器,图5-1为1496芯片内部电路图,它是一个四象限模拟乘法器的基本电路,电路采用了两组差动对由V1-V4组成,以反极性方式相连接,而且两组差分对的恒流源又组成一对差分电路,即V5与V6,因此恒流源的控制电压可正可负,以此实现了四象限工作。
D、V7、V8为差动放大器V5、V6的恒流源。
进行调幅时,载波信号加在V1-V4的输入端,即引脚的⑧、⑩之间;调制信号加在差动放大器V5、V6的输入端,即引脚的①、④之间,②、③脚外接1KΩ电阻,以扩大调制信号动态范围,已调制信号取自双差动放大器的两集电极(即引出脚(6)、(12)之间)输出。
用1496集成电路构成的调幅器电路图如图5-2所示,图中R P1用来调节引出脚①、④之间的平衡,R P2用来调节⑧、⑩脚之间的平衡,三极管V为射极跟随器,以提高调幅器带负载的能力。
