实验三---集成乘法器幅度调制实验

实验十二模拟乘法器调幅（AM、DSB、SSB）一、实验目的1．掌握用集成模拟乘法器实现全载波调幅。

抑止载波双边带调幅和单边带调幅的方法。

2．研究已调波与调制信号以及载波信号的关系。

3．掌握调幅系数的测量与计算方法。

4．通过实验对比全载波调幅、抑止载波双边带调幅和单边带调幅的波形。

5．了解模拟乘法器（MC1496）的工作原理，掌握调整与测量其特性参数的方法。

二、实验内容1．调测模拟乘法器MC1496正常工作时的静态值。

2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。

3．实现抑止载波的双边带调幅波。

4．实现单边带调幅。

三、实验原理幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。

本实验中载波是由晶体振荡产生的465KHz高频信号，1KHz的低频信号为调制信号。

振幅调制器即为产生调幅信号的装置。

1.集成模拟乘法器的内部结构集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。

在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。

采用集成模拟乘法器实现上述功能比采用分离器件如二极管和三极管要简单得多，而且性能优越。

所以目前无线通信、广播电视等方面应用较多。

集成模拟乘法器常见产品有BG314、F1596、MC1495、MC1496、LM1595、LM1596等。

（1）MC1496的内部结构在本实验中采用集成模拟乘法器MC1496来完成调幅作用。

MC1496是四象限模拟乘法器。

其内部电路图和引脚图如图12-1所示。

其中V1、V2与V3、V4组成双差分放大器，以反极性方式相连接，而且两组差分对的恒流源V5与V6又组成一对差分电路，因此恒流源的控制电压可图12-1 MC1496的内部电路及引脚图正可负，以此实现了四象限工作。

V7、V8为差分放大器V5与V6的恒流源。

（2）静态工作点的设定1）静态偏置电压的设置静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集－基极间的电压应大于或等于2V ，小于或等于最大允许工作电压。

实验3 集成乘法器幅度调制电路信息与通信工程学院2016211112班苏晓玥杨宇宁2016210349 2016210350一．实验目的1．通过实验了解振幅调制的工作原理。

2．掌握用MC1496来实现AM和DSB的方法，并研究已调波与调制信号，载波之间的关系。

3．掌握用示波器测量调幅系数的方法。

二．实验准备1．本实验时应具备的知识点（1）幅度调制（2）用模拟乘法器实现幅度调制（3）MC1496四象限模拟相乘器2．本实验时所用到的仪器（1）③号实验板《调幅与功率放大器电路》（2）示波器（3）万用表（4）直流稳压电源（5）高频信号源三．实验内容1．模拟相乘调幅器的输入失调电压调节。

2．用示波器观察正常调幅波（AM）波形，并测量其调幅系数。

3．用示波器观察平衡调幅波（抑制载波的双边带波形DSB）波形。

四．实验波形记录、说明1.DSB信号波形观察2.DSB信号反相点观察3.DSB信号波形与载波波形的相位比较结论：在调制信号正半周期间，两者同相；负半周期间，两者反相。

4.AM正常波形观测5.过调制时的AM波形观察（1）调制度为100%（2）调制度大于100%（3）调制度为30%A=260.0mv B=140.0mv五．实验结论我们通过实验了解振幅调制的工作原理是：调幅调制就是用低频调制信号去控制高频振荡（载波）的幅度，使其成为带有低频信息的调幅波。

目前由于集成电路的发展，集成模拟相乘器得到广泛的应用，为此本实验采用价格较低廉的MC1496集成模拟相乘器来实现调幅之功能。

DSB信号波形与载波波形的相位关系是：在调制信号正半周期间，两者同相；负半周期间，两者反相。

通过实验了解到了调制度的计算方法六．课程心得体会通过本次实验，我们了解了振幅调制的工作原理并掌握了实现AM和DSB的方法，学会计算调制度，具体见实验结论。

我们对集成乘法器幅度调制电路有了更好的了解，对他有了更深入的认识，提高了对通信电子电路的兴趣。

和模电实验的单独进行，通电实验增强了团队配合的能力，两个人的有效分工提高了实验的效率，减少了一个人的独自苦恼。

实验三 振幅调制与解调一、实验目的1． 掌握使用集成模拟乘法器实现全载波振幅和抑制载波双边带调幅得方法和过程 2． 掌握测量调幅系数得方法 3． 掌握调幅波解调得方法4． 了解使用二极管包络检波得主要指标、检波效率、波形失真 5． 掌握用集成电路实现同步检波得方法 二、 实验原理及电路2.1 模拟乘法器1496幅度调制就是载波的的振幅受调制信号的控制而变化，即已调波振幅变化与调制信号振幅成正比。

通常称高频信号为载波信号，低频信号为调制信号，调幅器为产生调幅信号的装置。

本实验采用集成模拟乘法器1496来构成调幅器，图4-1为1496芯片引脚及内部电路图，它是一个四象模拟乘法器的基本电路。

⑧、⑩脚之间输入信号v 1 ，①、④脚之间输入调制信号v 2 ，则⑥、⑿脚之间输出信号正比于两输入信号之乘积。

进行调幅时，载波信号v C 加在引脚⑧、⑩之间；调制信号v Ω 加在引脚①、④之间。

②、③引脚为增益控制端，外接1k Ω电阻，以扩大调制信号动态范围。

已调制信号从双差动放大器的集电极（即引出脚⑥、⑿之间）输出。

2.2 集成模拟乘法器调幅电路图4-1 1496芯片引脚及内部电路图用1496集成电路构成的调幅器电路图如图4-2所示，图中Rp 1用来调节引脚①、④之间的直流平衡，Rp 2用来调节⑧、⑩之间的直流平衡。

上通道IN 1为载波信号u C (t )输入端，下通道IN 2为调制信号u Ω(t )输入端。

⑥脚输出信号后接三极管T 构成的射极跟随器，以提高调幅器的带负载能力，OUT 为已调信号AM 输出端。

2.3 解调电路调幅波的解调即从调幅信号中取出调制信号的过程，常称为检波。

调幅波解调方法有二极管包络检波和同步检波两种。

1）二极管包络检波器二极管包络检波器适合于含有较大载波分量的大信号的检波过程，优点是电路简单。

实验电路如图4-3所示，主要由二极管D 及RC 低通滤波器组成，它利用二极管的单向导电性和检波负载RC 的充放电过程实现检波。

实验十二模拟乘法器调幅（AM、DSB、SSB）一、实验目的1．掌握用集成模拟乘法器实现全载波调幅。

抑止载波双边带调幅和单边带调幅的方法。

2．研究已调波与调制信号以及载波信号的关系。

3．掌握调幅系数的测量与计算方法。

4．通过实验对比全载波调幅、抑止载波双边带调幅和单边带调幅的波形。

5．了解模拟乘法器（MC1496）的工作原理，掌握调整与测量其特性参数的方法。

二、实验内容1．调测模拟乘法器MC1496正常工作时的静态值。

2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。

3．实现抑止载波的双边带调幅波。

4．实现单边带调幅。

三、实验原理幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。

本实验中载波是由晶体振荡产生的465KHz高频信号，1KHz的低频信号为调制信号。

振幅调制器即为产生调幅信号的装置。

1.集成模拟乘法器的内部结构集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。

在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。

采用集成模拟乘法器实现上述功能比采用分离器件如二极管和三极管要简单得多，而且性能优越。

所以目前无线通信、广播电视等方面应用较多。

集成模拟乘法器常见产品有BG314、F1596、MC1495、MC1496、LM1595、LM1596等。

（1）MC1496的内部结构在本实验中采用集成模拟乘法器MC1496来完成调幅作用。

MC1496是四象限模拟乘法器。

其内部电路图和引脚图如图12-1所示。

其中V1、V2与V3、V4组成双差分放大器，以反极性方式相连接，而且两组差分对的恒流源V5与V6又组成一对差分电路，因此恒流源的控制电压可图12-1 MC1496的内部电路及引脚图正可负，以此实现了四象限工作。

V7、V8为差分放大器V5与V6的恒流源。

（2）静态工作点的设定1）静态偏置电压的设置静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集－基极间的电压应大于或等于2V ，小于或等于最大允许工作电压。

一、 实验原理（实验主要内容及原理、设计思想、系统结构等） 基于MC1496集成模拟乘法器的非线性幅度调制电路原理，电路如下图：R81K C30.1USIG+1SIG-423CAR+8CAR-1014OUT+6OUT-12BIAS5VEEGADJGADJ U1M C 1496C10.1UC20.1UR175W 51KC11100U10410447UH2KLED -8V R551R275R31KR451R551R91KR103.9KR113.9KR12110KC9104L347UHC10104LED +12V2KQ13DG6R13510C70.1UFL220UHGNDR76.8KGNDGNDGNDC55/20PC40.1U C60.1U GNDGNDGNDGNDGND载波输入调制输入UOUTTP3+12V+8VINL11、双踪示波器：YB43602、频率计：YB33713、数字万用表：GDM-81354、高频实验箱：EL-GP-III5、高频信号发生器：YB1052B6、幅度调制、解调模块四、实验操作（实验步骤、程序、调试方法、中间结果、异常或错误处理等）1、接通高频实验箱的－8V和+12V电源；2、调节高频信号发生器，使其输出f C=10MHz、振幅为200mV的高频正弦信号接地TP1端作载波信号；从高频信号发生器左下端或高频实验箱的左边的音频信号发生器输出fΩ=1KHz、振幅为600mVpp的正弦调制信号到将双踪示波器的CH1接通Tp2，Ch2接通Tp3；3、仔细调节uΩ的振幅以及W和C5，适当调节示波器的Y轴灵敏度和X轴扫描时间（mS级），使示波出现m<1的调幅波，观察并测量调制系数m（注意m的测量计算方法）；4、轻轻仔细调节uΩ的振幅以及W和C5，仔细适当调节示波器的Y轴灵敏度和X轴扫描时间（mS级），示波观察并记录m<1、m=1、m>1时调幅波的波形；5、保持f C=10MHz、振幅为200mV的高频正弦载波信号，fΩ=1KHz的音频信号不变，调节uΩ的大小，用示波器测量和计算m~uΩm曲线五、实验结果（实验最终结果及其分析处理）1、调幅波调制系数的测量记录计算在测量的调幅波中，高频信号发生器产生的载波频率f C=10MHz，振幅u C=200mV,音频信号fΩ=1KHz ，经MC1496最佳调制后，将双踪示波器水平扫描开关置0.2mS/dev 、垂直控制开关置0.2mV/dev 时，在显示屏测定调制波图形如图P-2所示。

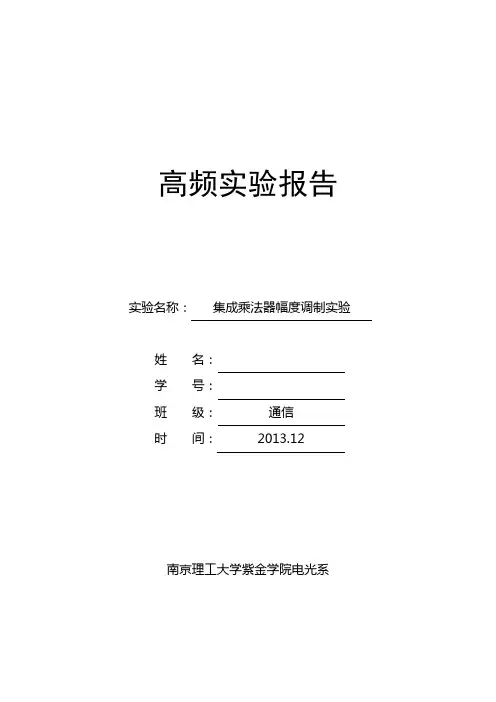

高频实验报告实验名称：集成乘法器幅度调制实验姓名：学号：班级：通信时间：2013.12南京理工大学紫金学院电光系一、 实验目的1.通过实验了解集成乘法器幅度调制的工作原理，验证普通调幅波（AM ）和抑制载波双边带调幅波（AM SC DSB -/）的相关理论。

2.掌握用集成模拟乘法器MC1496实现AM 和DSB-SC 的方法，并研究调制信号、载波信号与已调波之间的关系。

3.掌握在示波器上测量与调整调幅波特性的方法。

二、实验基本原理与电路1.调幅信号的原理(一) 普通调幅波（AM ）（表达式、波形、频谱、功率）(1)．普通调幅波（AM ）的表达式、波形设调制信号为单一频率的余弦波： t U u m Ω=ΩΩcos ,载波信号为 ：t U u c cm c ωcos =普通调幅波（AM ）的表达式为AM u =t t U c AM ωcos )()cos 1(t m U a cm Ω+=t c ωcos式中，a m 称为调幅系数或调幅度。

由于调幅系数a m 与调制电压的振幅成正比，即m U Ω越大，a m 越大，调幅波幅度变化越大，一般a m 小于或等于1。

如果a m >1，调幅波产生失真，这种情况称为过调幅。

未调制状态调制状态图3-1 调幅波的波形（2）. 普通调幅波（AM ）的频谱普通调幅波（AM ）的表达式展开得：t U m t U m t U u c cm a c cm a c cm AM )cos(21)cos(21cos Ω-+Ω++=ωωω它由三个高频分量组成。

将这三个频率分量用图画出，便可得到图3-2所示的频谱图，在这个图上调幅波的每一个正弦分量用一个线段表示，线段的长度代表其幅度，线段在横轴上的位置代表其频率。

图3-2 普通调幅波的频谱图调幅的过程就是在频谱上将低频调制信号搬移到高频载波分量两侧的过程。

在单频调制时，其调幅波的频带宽度为调制信号频谱的两倍，即F B 2=（3）．普通调幅波（AM ）的功率载波分量功率：Lcmc R U P 221=上边频分量功率：c a L cm a L cm a P m R U m R U m P 2222141811)2(21===下边频分量功率：c a L cm a L cm a P m R U m R U m P 2222241811)2(21===因此，调幅波在调制信号的一个周期内给出的平均功率为：c a c P mP P P P )21(221+=++=可见，边频功率随a m 的增大而增加，当1=a m 时，边频功率为最大，即C P P 23=。

实验题目：乘法器调幅（AM、DSB、SSB）、同步检波、混频及倍频实验原理：2TP3（2P3、2Q3）—载波（本振）信号输入端；2Q4—调制信号（或高频已调信号）输入端；2TP4—调制信号（或高频已调信号）输入端测试点；2TP5（2P5）—乘法器同相输出端；2TP5A—乘法器反相输出端；2TP6（2Q6）—2.5MHz带通滤波器输出；2W11—调制信号（或高频已调信号）输入端幅度调节；2W1—乘法器1、4输入端平衡调节；2W2—增益调节。

图3.1 乘法器调幅、混频实验电路图2TP9（2P9）—载波（本振）信号输入端；2TP10（2P10）—高频已调信号输入端；2TP11（2P11）—同步检波输出端；2W5—1、4输入端平衡调节。

图3.2 乘法器同步检波器电路图2TP7（2P7）—信号输入端；2TP8（2P8）—信号输出端；2W3—调节中心频率；2W4—调节输出幅度。

实验内容及步骤：一. 普通波调幅（AM ）1. 电路连接《调幅与调频接收模块》接±12V 电源电压；打开“乘法器调幅 混频”电路的电源开关（电源指示灯点亮）；2TP3接载波信号C u （20KHz ，100mV PP ）；2TP4接调制信号u Ω（1kHz 、300mVpp ）；用示波器同时观测C u 、u Ω和同相输出端（2TP5）。

注：C u 由示波器（Wave Gen ）提供；u Ω由信号源（F20A A 路）提供，并以u Ω所接示波器通道做触发源。

2. 电路调整调节2W11，使2TP4端幅度最大；调节示波器使波形清晰稳定；调节2W1，使2TP5输出信号为AM 已调波AM u （如图3.4）；调节2W2，使AM u 的波峰、波谷无压缩失真（2W1、2W2往往配合调节）。

3. 时域测量记录或存储C u 、u Ω和AM u 的时域波形，按图3.4计算调制度m ：图3.4 AM 波时域波形%100⨯+-=BA BA m4．频域测量①频谱仪射频输入（RF IN）接反相输出端2TP5A。

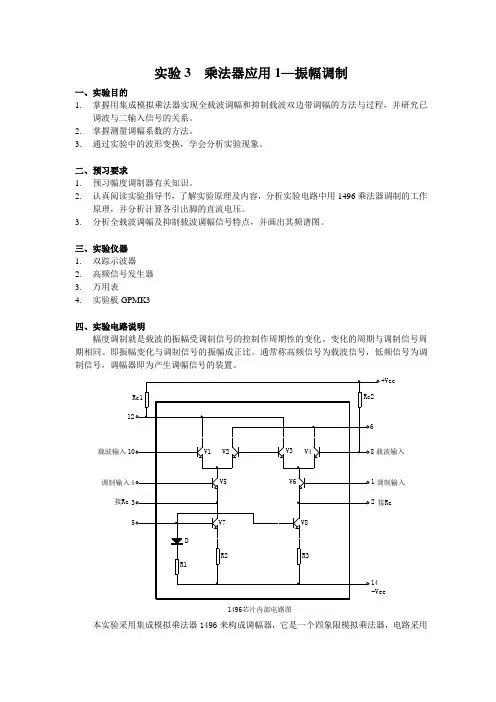

实验3 乘法器应用1—振幅调制一、实验目的1.掌握用集成模拟乘法器实现全载波调幅和抑制载波双边带调幅的方法与过程，并研究已调波与二输入信号的关系。

2.掌握测量调幅系数的方法。

3.通过实验中的波形变换，学会分析实验现象。

二、预习要求1.预习幅度调制器有关知识。

2.认真阅读实验指导书，了解实验原理及内容，分析实验电路中用1496乘法器调制的工作原理，并分析计算各引出脚的直流电压。

3.分析全载波调幅及抑制载波调幅信号特点，并画出其频谱图。

三、实验仪器1.双踪示波器2.高频信号发生器3.万用表4.实验板GPMK3四、实验电路说明幅度调制就是载波的振幅受调制信号的控制作周期性的变化。

变化的周期与调制信号周期相同。

即振幅变化与调制信号的振幅成正比。

通常称高频信号为载波信号，低频信号为调制信号，调幅器即为产生调幅信号的装置。

+Vcc载波输入调制输入接Rc1496芯片内部电路图本实验采用集成模拟乘法器1496来构成调幅器，它是一个四象限模拟乘法器，电路采用了两组差动对由V1～V4组成，以反极性方式相连接，而且两组差分对的恒流源又组成一对差分电路，即V5及V6，因此恒流源的控制电压可正可负，以此实现了四象限工作。

D、V7、V8为差动放大器V5、V6的恒流源。

进行调幅时，载波信号加在V1—V4的输入端，即引脚的⑻、⑽之间。

调制信号加在差动放大器V5—V6的输入端，即引脚的⑴、⑷之间，⑵、⑶脚外接1K 电阻，以扩大调制信号动态范围，已调制信号取自双差动放大器的两集电极（即引出脚⑹、⑿之间）输出。

用1496集成电路构成的调幅器电路中，RP1用来调节引出脚⑴、⑷之间的平衡，RP2用来调节⑻、⑽脚之间的平衡，三极管V为射极跟随器，以提高调幅器带负载的能力。

五、实验内容1. 了解集成乘法器的特性；2. 实现全载波调幅波（AM）；画出波形；测出调制度m a并研究那些因素影响m a的大小；3. 实现双边带调幅波（DSB）；画出波形；观察改变载波幅度U cm和调制信号的幅度UΩm对双边带波形的影响六、实验步骤注意：该电路所用电源为：+12V，-8V1.乘法器输入端平衡调整波形选择：调制信号为1KHz的音频信号，波形为正弦波。

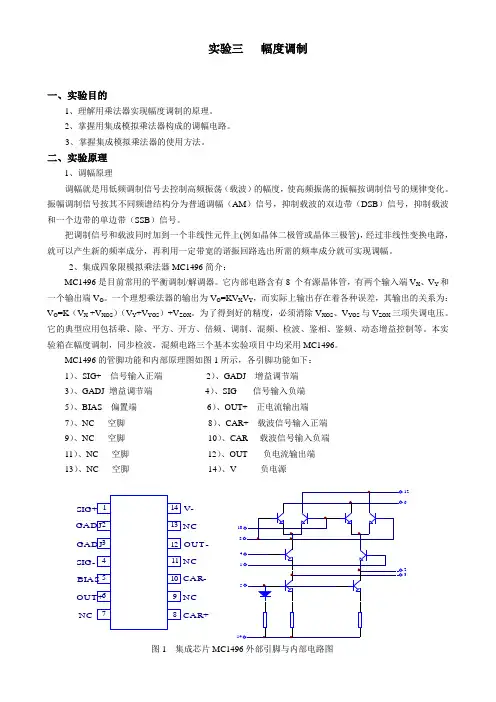

实验三幅度调制一、实验目的1、理解用乘法器实现幅度调制的原理。

2、掌握用集成模拟乘法器构成的调幅电路。

3、掌握集成模拟乘法器的使用方法。

二、实验原理1、调幅原理调幅就是用低频调制信号去控制高频振荡（载波）的幅度，使高频振荡的振幅按调制信号的规律变化。

振幅调制信号按其不同频谱结构分为普通调幅（AM）信号，抑制载波的双边带（DSB）信号，抑制载波和一个边带的单边带（SSB）信号。

把调制信号和载波同时加到一个非线性元件上(例如晶体二极管或晶体三极管)，经过非线性变换电路，就可以产生新的频率成分，再利用一定带宽的谐振回路选出所需的频率成分就可实现调幅。

2、集成四象限模拟乘法器MC1496简介：MC1496是目前常用的平衡调制/解调器。

它内部电路含有8 个有源晶体管，有两个输入端V X、V Y和一个输出端V O。

一个理想乘法器的输出为V O=KV X V Y，而实际上输出存在着各种误差，其输出的关系为：V O=K（V X +V XOS）（V Y+V YOS）+V ZOX。

为了得到好的精度，必须消除V XOS、V YOS与V ZOX三项失调电压。

它的典型应用包括乘、除、平方、开方、倍频、调制、混频、检波、鉴相、鉴频、动态增益控制等。

本实验箱在幅度调制，同步检波，混频电路三个基本实验项目中均采用MC1496。

MC1496的管脚功能和内部原理图如图1所示，各引脚功能如下：1）、SIG+ 信号输入正端2）、GADJ 增益调节端3）、GADJ 增益调节端4）、SIG- 信号输入负端5）、BIAS 偏置端6）、OUT+ 正电流输出端7）、NC 空脚8）、CAR+ 载波信号输入正端9）、NC 空脚10）、CAR- 载波信号输入负端11）、NC 空脚12）、OUT- 负电流输出端13）、NC 空脚14）、V- 负电源三、实际电路分析本实验的电路如图2所示，图中U301是幅度调制乘法器，音频信号和载波分别从J301和J302输入到乘法器的两个输入端，K301和K303可分别将两路输入对地短路，以便对乘法器进行输入失调调零。

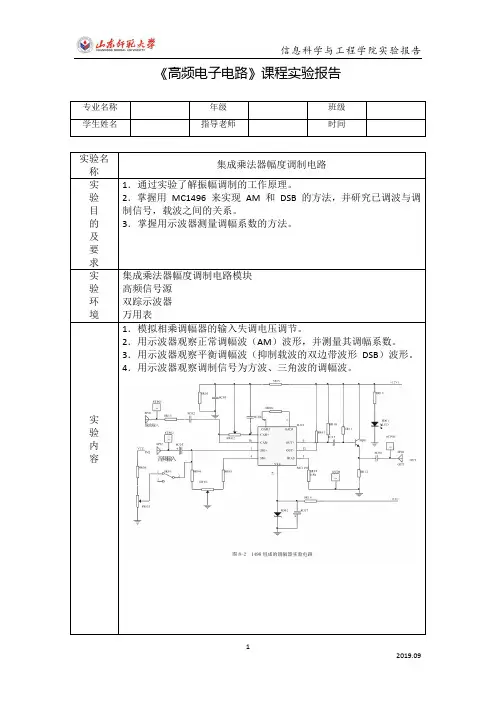

《高频电子电路》课程实验报告
万用表
1．模拟相乘调幅器的输入失调电压调节。

2．用示波器观察正常调幅波（AM）波形，并测量其调幅系数。

3．用示波器观察平衡调幅波（抑制载波的双边带波形DSB）波形。

4．用示波器观察调制信号为方波、三角波的调幅波。

AM正常波形应为下图所示：求Ma：
通过本次实验，了解了调制信号、载波信号与已调波之间的关系，掌握了在示波器上测量与调整调幅波特性的方法。

若调制信号为单一频率的余弦波：,
载波信号为：
则普通调幅波（AM）的表达式为
式中ma称为调幅系数或调
幅度。

由于调幅系数ma与调制电压的振幅成正比，ma越大，调幅波幅度变化越大。

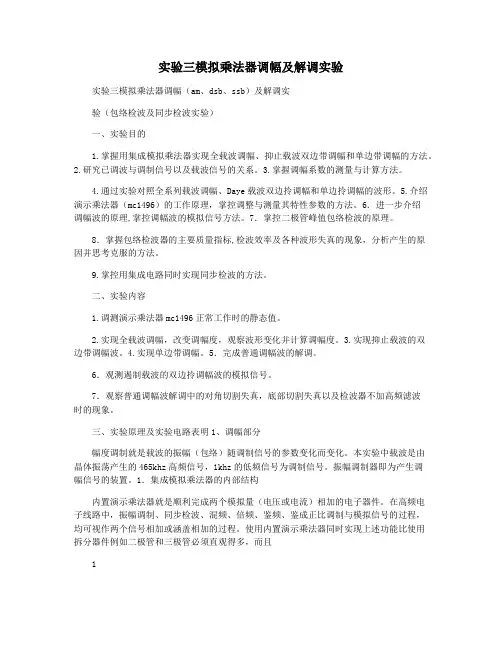

实验三模拟乘法器调幅及解调实验实验三模拟乘法器调幅（am、dsb、ssb）及解调实验（包络检波及同步检波实验）一、实验目的1.掌握用集成模拟乘法器实现全载波调幅、抑止载波双边带调幅和单边带调幅的方法。

2.研究已调波与调制信号以及载波信号的关系。

3.掌握调幅系数的测量与计算方法。

4.通过实验对照全系列载波调幅、Daye载波双边拎调幅和单边拎调幅的波形。

5.介绍演示乘法器（mc1496）的工作原理，掌控调整与测量其特性参数的方法。

6．进一步介绍调幅波的原理,掌控调幅波的模拟信号方法。

7．掌控二极管峰值包络检波的原理。

8．掌握包络检波器的主要质量指标,检波效率及各种波形失真的现象，分析产生的原因并思考克服的方法。

9.掌控用集成电路同时实现同步检波的方法。

二、实验内容1.调测演示乘法器mc1496正常工作时的静态值。

2.实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。

3.实现抑止载波的双边带调幅波。

4.实现单边带调幅。

5．完成普通调幅波的解调。

6．观测遏制载波的双边拎调幅波的模拟信号。

7．观察普通调幅波解调中的对角切割失真，底部切割失真以及检波器不加高频滤波时的现象。

三、实验原理及实验电路表明1、调幅部分幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。

本实验中载波是由晶体振荡产生的465khz高频信号，1khz的低频信号为调制信号。

振幅调制器即为产生调幅信号的装置。

1．集成模拟乘法器的内部结构内置演示乘法器就是顺利完成两个模拟量（电压或电流）相加的电子器件。

在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴成正比调制与模拟信号的过程，均可视作两个信号相加或涵盖相加的过程。

使用内置演示乘法器同时实现上述功能比使用拆分器件例如二极管和三极管必须直观得多，而且1性能优越。

所以目前无线通信、广播电视等方面应用领域较多。

内置演示乘法器常用产品存有bg314、f1595、f1596、mc1495、mc1496、lm1595、lm1596等。

实验3 振幅调制（集成乘法器幅度调制电路）
一、实验目的
1．通过实验了解振幅调制的工作原理。

2．掌握用MC1496来实现AM和DSB的方法，并研究已调波与调制信号，载波之间的关系。

3．掌握用示波器测量调幅系数的方法。

二．实验内容
1．用示波器观察正常调幅波（AM）波形，并测量其调幅系数。

2．用示波器观察平衡调幅波（抑制载波的双边带波形DSB）波形。

3．用示波器观察调制信号为方波、三角波的调幅波。

三．实验结果
DSB波形观察
A M（常规调幅）波形测量（1）AM正常波形观测
测量得：A=4.88V B=0.64V
Ma=76.81%
（2）过调制时的AM波形观察
调制度为100%的AM波形
Ma=100%
过调制AM波形
A=-1.39 B=-0.68
Ma=34%
调制信号为三角波和方波时的调幅波观察
方波
三角波。

实验十二模拟乘法器调幅（AM、DSB、SSB）一、实验目的1．掌握用集成模拟乘法器实现全载波调幅。

抑止载波双边带调幅和单边带调幅的方法。

2．研究已调波与调制信号以及载波信号的关系。

3．掌握调幅系数的测量与计算方法。

4．通过实验对比全载波调幅、抑止载波双边带调幅和单边带调幅的波形。

5．了解模拟乘法器（MC1496）的工作原理，掌握调整与测量其特性参数的方法。

二、实验内容1．调测模拟乘法器MC1496正常工作时的静态值。

2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。

3．实现抑止载波的双边带调幅波。

4．实现单边带调幅。

三、实验原理幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。

本实验中载波是由晶体振荡产生的465KHz高频信号，1KHz的低频信号为调制信号。

振幅调制器即为产生调幅信号的装置。

1.集成模拟乘法器的内部结构集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。

在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。

采用集成模拟乘法器实现上述功能比采用分离器件如二极管和三极管要简单得多，而且性能优越。

所以目前无线通信、广播电视等方面应用较多。

集成模拟乘法器常见产品有BG314、F1596、MC1495、MC1496、LM1595、LM1596等。

（1）MC1496的内部结构在本实验中采用集成模拟乘法器MC1496来完成调幅作用。

MC1496是四象限模拟乘法器。

其内部电路图和引脚图如图12-1所示。

其中V1、V2与V3、V4组成双差分放大器，以反极性方式相连接，而且两组差分对的恒流源V5与V6又组成一对差分电路，因此恒流源的控制电压可图12-1 MC1496的内部电路及引脚图正可负，以此实现了四象限工作。

V7、V8为差分放大器V5与V6的恒流源。

（2）静态工作点的设定1）静态偏置电压的设置静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集－基极间的电压应大于或等于2V ，小于或等于最大允许工作电压。

实验9 集成乘法器幅度调制电路—、实验准备1． 做本实验时应具备的知识点： 幅度调制用模拟乘法器实现幅度调制 MC1496四象限模拟相乘器 2．做本实验时所用到的仪器：集成乘法器幅度调制电路模块，高频信号源，双踪示波器，万用表二、实验目的1．熟悉电子元器件和高频电子线路实验系统；2．掌握用MC1496来实现AM 和DSB 的方法，并研究已调波与调制信号、载波之间关系； 3．掌握在示波器上测量调幅系数的方法； 4．通过实验中波形的变换，学会分析实验现象。

三、实验内容1．模拟相乘调幅器的输入失调电压调节、直流调制特性测量。

2．用示波器观察DSB 波形。

3．用示波器观察AM 波形，测量调幅系数。

4．用示波器观察调制信号为方波时的调幅波。

四、基本原理 1．MC1496简介MC1496是一种四象限模拟相乘器，其内部电路以及用作振幅调制器时的外部连接如图9-1所示。

由图可见，电路中采用了以反极性方式连接的两组差分对（T 1～T 4），且这两组差分对的恒流源管（T 5、T 6）又组成了一个差分对，因而亦称为双差分对模拟相乘器。

其典型用法是：⑻、⑽脚间接一路输入（称为上输入v 1），⑴、⑷脚间接另一路输入（称为下输入v 2），⑹、⑿脚分别经由集电极电阻R c 接到正电源+12V 上，并从⑹、⑿脚间取输出v o 。

⑵、⑶脚间接负反馈电阻R t 。

⑸脚到地之间接电阻R B ，它决定了恒流源电流I 7、I 8的数值，典型值为6.8k Ω。

⒁脚接负电源-8V 。

⑺、⑼、⑾、⒀脚悬空不用。

由于两路输入v 1、v 2的极性皆可取正或负，因而称之为四象限模拟相乘器。

可以证明：122th 2co t T R v v v R v ⎛⎫=⋅ ⎪⎝⎭，因而，仅当上输入满足v 1≤V T (26mV)时，方有：12co t TR v v v R v =⋅，才是真正的模拟相乘器。

本实验即为此例。

图9-1 MC1496内部电路及外部连接2．1496组成的调幅器用1496组成的调幅器实验电路如图9-2所示。

实验3 集成乘法器幅度解调电路
—、实验准备
1．做本实验时应具备的知识点：
●振幅解调
●模拟乘法器实现同步检波
2．做本实验时所用到的仪器：
●集成乘法器幅度解调电路模块
●集成乘法器幅度调制模块
●高频信号源
●双踪示波器
●万用表
二、实验目的
1．熟悉电子元器件和高频电子线路实验系统；
2．掌握用MC1496模拟乘法器组成的同步检波器来实现AM波和DSB波解调的方法；3．了解输出端的低通滤波器对AM波解调、DSB波解调的影响；
4．理解同步检波器能解调各种AM波以及DSB波的概念。

三、基本原理
振幅解调即是从振幅受调制的高频信号中提取原调制信号的过程，亦称为检波。

通常，振幅解调的方法有包络检波和同步检波两种，本实验采用同步检波，即集成乘法器幅度解调电路。

四、实验步骤
（一）实验准备
1．选择好需做实验的模块：集成乘法器幅度调制电路、集成乘法器幅度解调电路。

2．接通实验板的电源开关，使相应电源指示灯发光，表示已接通电源即可开始实验。

注意：做本实验时仍需重复调幅实验部分内容，先产生调幅波，再供这里解调之用。

（二）集成电路（乘法器）构成的同步检波
1.AM波的解调
2．DSB波的解调
DSB正弦波的解调波形图
三角波DSB的解调波形图
方波DSB的解调波形图。

咼频实验报告实验名称：集成乘法器幅度调制实验姓名：学号：___________________________班级：__________ 通信_________时间：2013.12南京理工大学紫金学院电光系设调制信号为单一频率的余弦波:cmCOS （，c 一U AM实验目的1. 通过实验了解集成乘法器幅度调制的工作原理， 验证普通调幅波（AM 和抑制 载波双边带调幅波（DSB/SC —AM ）的相关理论。

2. 掌握用集成模拟乘法器 MC1496实现AM 和 DSB-SC 勺方法，并研究调制信号、 载波信号与已调波之间的关系。

3. 掌握在示波器上测量与调整调幅波特性的方法。

二、实验基本原理与电路1. 调幅信号的原理（一）普通调幅波（AM （表达式、波形、频谱、功率）（1） •普通调幅波（AM 的表达式、波形U c =U C m cos c t普 通调 幅 波 (AM ) 的 表 达式 为U AM =U AM (t)cos c t =U cm (1 m a cos"t) cos c t 式中，m a 称为调幅系数或调幅度由于调幅系数m a 与调制电压的振幅成正比，即 U m 越大，m a 越大，调幅波 幅度变化越大，一般m a 小于或等于1。

如果m a >1，调幅波产生失真，这种情况称为过调幅。

（2）.普通调幅波（AM 的频谱 普通调幅波（AM 的表达式展开得:1 1 UmCOS'c t 丁a U cm COSL cf Ja Ucos ,载波信号为图3-1调幅波的波形P c i u cm2 R Lmm^U cm）2R L . 2| | 2 1 m a U cm 8 R L-（m^U ）22^2 cm丿R L =1 m O uJ m _ 8 RL它由三个高频分量组成。

将这三个频率分量用图画出，便可得到图3-2所示的频谱图，在这个图上调幅波的每一个正弦分量用一个线段表示，线段的长度代表其幅度，线段在横轴上的位置代表其频率。

实验六幅度调制器实验一、实验目的：1. 掌握集成模拟乘法器的基本工作原理；2. 掌握集成模拟乘法器构成的振幅调制电路的工作原理及特点；3. 学习调制系数m及调制特性(m~ UΩm )的测量方法，了解m<1 和m=1及 m>1时调幅波的波形特点。

二、预习要求：1. 预习幅度调制器的有关知识；2. 认真阅读实验指导书，分析实验电路中用1496乘法器调制的工作原理，并分析计算各引脚的直流电压；3. 了解调制系数m的意义及测量方法；4. 分析全载波调幅信号的特点；5. 了解实验电路中各元件作用。

三、实验电路说明：本实验电路如图6-1所示。

图6-1图中MC1496芯片引脚1和引脚4接两个51Ω和两个75Ω电阻及51K电位器用来调节输入馈通电压，调偏W，有意引入一个直流补偿电压，由于调制电压uΩ与直流补偿电压相串联，相当于给调制信号uΩ叠加了某一直流电压后与载波电压uc相乘，从而完成普通调幅。

如需要产生抑制载波双边带调幅波，则应仔细调节W，使MC1496输入端电路平衡。

另外，调节W也可改变调制系数m。

1496芯片引脚2和引脚3之间接有负反馈电阻R3，用来扩展u Ω的输入动态范围。

载波电压uc由引脚8输入。

MC1496芯片输出端（引脚6）接有一个由并联L1、C5回路构成的带通滤波器，原因是考虑到当uc幅度较大时，乘法器内部双差分对管将处于开关工作状态，其输出信号中含有3ωc±Ω、5ωc±Ω、……等无用组合频率分量，为抑制无用分量和选出ωc±Ω分量，故不能用纯阻负载，只能使用选频网络。

四、实验仪器：1. 双踪示波器2. 万用表3. 实验箱及幅度调制、解调模块4、高频信号发生器五、实验内容及步骤：1．接通电源；2．调节高频信号源使其产生fc=10MHz幅度为200mV左右的正弦信号作为载波接到幅度调制电路输入端TP1，从函数波发生器输出频率为fΩ=1KHz左右幅度为600mV左右的正弦调制信号到幅度调制电路输入端TP2，示波器接幅度调制电路输出端TP3；3．反复调整uΩ的幅度和W及C5使之出现合适的调幅波，观察其波形并测量调制系数m；4．调整uΩ的幅度和W及C5，同时观察并记录m< 1、m=1及m>1时的调幅波形；5 在保证fc、fΩ和Ucm一定的情况下测量m—UΩm曲线。

学生实验报告实验课名称：高频电子线路实验项目名称：振幅调制器（利用乘法器）专业名称：电子科学与技术班级：32050902学号：*****************教师姓名：李演明2011年 11月20 日组别_____________________ 同组同学谢光平何兰明一、实验目的与要求：1.掌握用集成模拟乘法器实现全载波调幅和抑制载波双边带调幅的方法与过程，并研究已调波与二输入信号的关系。

2.掌握测量调幅系数的方法。

3.通过实验中波形的变换，学会分析实验现象。

1.预习幅度调制器有关知识。

2.认真阅读实验指示书，了解实验原理及内容，分析实验电路中用1496乘法器调制的工作原理。

二、实验仪器：1.双踪示波器2.高频信号发生器4.万用表5.实验板G3三、实验电路说明：幅度调制就是载波的振幅受调制信号的控制作周期性的变化。

变化的周期与调制信号周期相同。

即振幅变化与调制信号的振幅成正比。

通常称高频信号为载波信号，低频信号为调制信号，调制器即为产生调幅信号的装置。

本实验采用集成模拟乘法器1496来构成调幅器，图5-1为1496芯片内部电路图，它是一个四象限模拟乘法器的基本电路，电路采用了两组差动对由V1-V4组成，以反极性方式相连接，而且两组差分对的恒流源又组成一对差分电路，即V5与V6，因此恒流源的控制电压可正可负，以此实现了四象限工作。

D、V7、V8为差动放大器V5、V6的恒流源。

进行调幅时，载波信号加在V1-V4的输入端，即引脚的⑧、⑩之间；调制信号加在差动放大器V5、V6的输入端，即引脚的①、④之间，②、③脚外接1KΩ电阻，以扩大调制信号动态范围，已调制信号取自双差动放大器的两集电极（即引出脚(6)、（12）之间）输出。

用1496集成电路构成的调幅器电路图如图5-2所示，图中R P1用来调节引出脚①、④之间的平衡，R P2用来调节⑧、⑩脚之间的平衡，三极管V为射极跟随器，以提高调幅器带负载的能力。
