挡土墙施工资料范例以下是一个挡土墙施工资料范例,其中包含了一些通常需要的基本信息。
请注意,具体的挡土墙施工资料将根据项目的具体需求和要求而有所不同。
这只是一个简单的模板,您可以根据实际情况进行调整和定制。
挡土墙施工资料项目信息•项目名称:[项目名称]•项目地点:[项目地点]•施工单位:[施工单位]•设计单位:[设计单位]•监理单位:[监理单位]•施工期限:[施工期限]工程概况•挡土墙类型:[挡土墙类型,例如重力挡土墙、悬臂挡土墙等] •墙体高度:[挡土墙最大高度]•施工起止日期:[施工开始日期] 至[施工结束日期]施工方法•基础处理:•基础挖掘深度:[基础挖掘深度]•基础填筑材料:[填筑材料规格]•基础压实方法:[压实方法]•挡土墙结构:•结构材料:[结构材料规格]•结构类型:[结构类型,例如混凝土挡土墙、砌体挡土墙等]•防渗措施:[防渗材料和方法]•排水系统:•排水管道规格:[排水管道规格]•排水井位置:[排水井位置]•排水井材料:[排水井材料]安全措施•施工期间的安全措施:[安全措施详细描述]•紧急救援计划:[紧急救援计划概述]质量控制•材料验收标准:[材料验收标准]•施工过程质量控制:[施工过程中的质量控制措施]•完工验收标准:[完工验收标准]进度计划•施工阶段计划:[详细的施工阶段计划]•里程碑日期:[项目的关键里程碑日期]监测与检测•监测设备:[监测设备类型]•监测频率:[监测频率]•检测标准:[检测标准]签署•项目经理:[项目经理签名]•施工单位负责人:[施工单位负责人签名]•设计单位负责人:[设计单位负责人签名]•监理单位负责人:[监理单位负责人签名]这个资料范例可以根据具体项目的特点和要求进行调整,确保涵盖了项目的所有关键方面。
同时,具体的法规、标准和项目管理流程也需要得到遵循。
重力式挡土墙设计范例一、工程概况本设计范例所针对的是一个高度为 5 米的边坡,需要建造重力式挡土墙来保持其稳定性。
边坡土体为粉质黏土,其物理力学性质参数如下:重度γ=18kN/m³,内摩擦角φ=20°,粘聚力 c=15kPa。
二、设计依据1、《建筑边坡工程技术规范》(GB 50330-2013)2、《混凝土结构设计规范》(GB 50010-2010)(2015 年版)3、工程地质勘察报告三、挡土墙选型重力式挡土墙主要依靠自身重力来抵抗土压力,具有结构简单、施工方便、造价较低等优点。
根据工程实际情况,选择仰斜式重力式挡土墙,其墙面坡度为 1:025,墙背坡度为 1:02。
四、土压力计算1、主动土压力系数根据库仑土压力理论,主动土压力系数 Ka 可按下式计算:Ka =tan²(45° φ/2) = tan²(45° 20°/2) = 0492、土压力分布主动土压力沿墙高呈三角形分布,墙顶处土压力强度为零,墙底处土压力强度为:ea =γhKa = 18×5×049 = 441kN/m²3、土压力合力土压力合力 Ea 为土压力分布图形的面积,即:Ea = 05×5×441 = 11025kN/m合力作用点距离墙底的高度为:h/3 = 5/3 = 167m五、稳定性验算1、抗滑移稳定性验算挡土墙的抗滑移稳定性按下式验算:Ks =(G + Ey)μ / Ex其中,G 为挡土墙自重,Ey 为墙后土压力的竖向分力,Ex 为墙后土压力的水平分力,μ为基底摩擦系数。
假设挡土墙底宽为 2 米,墙高 5 米,墙身采用 C20 混凝土,重度为25kN/m³,则挡土墙自重 G = 25×(2×5 + 05×2×5/2)= 375kN。
Ey =Ea × cos(α +δ) = 11025×cos(10°+ 8°)= 981kN (假设墙背与填土之间的摩擦角δ=8°,墙底与地基之间的摩擦角α=10°)Ex =Ea × sin(α +δ) = 11025×sin(10°+ 8°)= 408kNμ取 04,则:Ks =(375 + 981)×04 / 408 = 51>13满足抗滑移稳定性要求。
挡土墙经典案例挡土墙经典案例一、引言挡土墙是一种用于控制土方侧倾及侧方土结构的工程结构,广泛应用于公路、铁路、水利工程、建筑工程等领域。
本文将介绍几个经典的挡土墙案例,深入探讨其设计、施工、监测等方面的具体细节。
二、案例一:XXX挡土墙1. 项目背景介绍在这一节中,将详细介绍XXX项目的地理背景、工程目标、工程规模等信息。
2. 设计方案本节将介绍XXX挡土墙的设计方案,包括选取的抗滑稳定性分析方法、土质参数的确定、挡土墙结构类型等内容。
3. 施工过程详细描述了XXX挡土墙的施工过程,包括土方开挖、挡土墙基础的设置、墙体的砌筑等具体步骤。
4. 监测与评估本节将介绍XXX挡土墙的监测系统的设计、监测数据的采集与处理、评估结果的分析等内容。
5. 成果总结与启示总结XXX挡土墙案例的设计、施工、监测过程中的经验与教训,并提出面对类似工程时的建议。
三、案例二:YYY挡土墙1. 项目背景介绍在这一节中,将详细介绍YYY项目的地理背景、工程目标、工程规模等信息。
2. 设计方案本节将介绍YYY挡土墙的设计方案,包括选取的抗滑稳定性分析方法、土质参数的确定、挡土墙结构类型等内容。
3. 施工过程详细描述了YYY挡土墙的施工过程,包括土方开挖、挡土墙基础的设置、墙体的砌筑等具体步骤。
4. 监测与评估本节将介绍YYY挡土墙的监测系统的设计、监测数据的采集与处理、评估结果的分析等内容。
5. 成果总结与启示总结YYY挡土墙案例的设计、施工、监测过程中的经验与教训,并提出面对类似工程时的建议。
四、案例三:ZZZ挡土墙1. 项目背景介绍在这一节中,将详细介绍ZZZ项目的地理背景、工程目标、工程规模等信息。
2. 设计方案本节将介绍ZZZ挡土墙的设计方案,包括选取的抗滑稳定性分析方法、土质参数的确定、挡土墙结构类型等内容。
3. 施工过程详细描述了ZZZ挡土墙的施工过程,包括土方开挖、挡土墙基础的设置、墙体的砌筑等具体步骤。
4. 监测与评估本节将介绍ZZZ挡土墙的监测系统的设计、监测数据的采集与处理、评估结果的分析等内容。
引言概述:挡土墙是一种结构工程,主要用于防止土壤的侵蚀和保护土地,同时也可以起到美化环境的作用。
本文将介绍挡土墙的经典案例,并详细阐述这些案例中的设计理念、施工技术和效果。
正文内容:一、设计理念1.1功能需求:挡土墙的功能需求是首要考虑的因素,如防止土壤侵蚀、保持地势平稳等。
1.2地质条件:挡土墙的设计需要充分考虑地质条件,如土壤类型、水位状况等。
1.3美化环境:挡土墙的设计也应兼顾美化环境的需求,如选择合适的植被和装饰材料等。
二、经典案例2.1案例一:XXX公园挡土墙2.1.1设计理念:该挡土墙的设计借鉴了周围自然环境,采用了与公园景观相融合的设计理念。
2.1.2施工技术:挡土墙采用了灵活的施工技术,如模块化构件的拼装和土工布的使用,提高了施工效率和质量。
2.1.3效果评价:该挡土墙经过一段时间的使用,有效地起到了防止土壤侵蚀和保护公园地势的作用,同时也增加了公园的美观度。
2.2案例二:XXX高速公路挡土墙2.2.1设计理念:该挡土墙的设计主要考虑舒适的视觉体验和道路安全性,采用了流线型的外形设计和防护网的设置。
2.2.2施工技术:挡土墙采用了耐候钢板和混凝土结构的组合施工技术,保证了挡土墙的稳定性和耐久性。
2.2.3效果评价:该挡土墙不仅起到了防止土壤侵蚀的作用,还提高了驾驶者的舒适感和道路的安全性。
2.3案例三:XXX居民区挡土墙2.3.1设计理念:该挡土墙的设计注重与周围建筑环境的融合,采用了与居民区风格一致的设计理念。
2.3.2施工技术:挡土墙采用了砖石和混凝土结构的组合施工技术,不仅增加了挡土墙的美观度,还提高了抗冲击能力。
2.3.3效果评价:该挡土墙成功地将土地保护和美化环境结合起来,为居民区营造了良好的居住环境。
2.4案例四:XXX湖堤挡土墙2.4.1设计理念:该挡土墙的设计旨在保护湖面和周围生态环境,采用了与湖面自然地形相适应的设计理念。
2.4.2施工技术:挡土墙采用了湖石和土工布的组合施工技术,保持了湖堤的自然美观和生态环境的稳定。

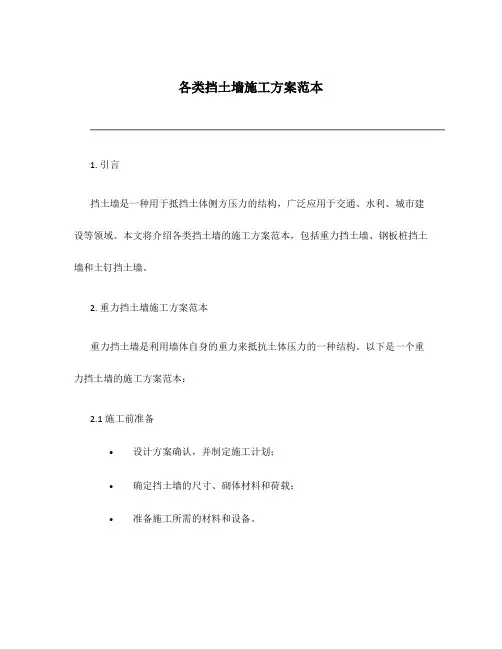

各类挡土墙施工方案范本1. 引言挡土墙是一种用于抵挡土体侧方压力的结构,广泛应用于交通、水利、城市建设等领域。
本文将介绍各类挡土墙的施工方案范本,包括重力挡土墙、钢板桩挡土墙和土钉挡土墙。
2. 重力挡土墙施工方案范本重力挡土墙是利用墙体自身的重力来抵抗土体压力的一种结构。
以下是一个重力挡土墙的施工方案范本:2.1 施工前准备•设计方案确认,并制定施工计划;•确定挡土墙的尺寸、砌体材料和荷载;•准备施工所需的材料和设备。
1.地面准备:–清除施工区域的杂草和垃圾;–按设计要求打造基础,确保平整坚实。
2.砌体设置:–按设计要求将砌体依次排列;–采用砼配重块加固砌体墙体底部;3.排水系统设置:–根据设计要求,在挡土墙后设置排水系统,确保排水畅通。
4.其他工作:–按设计要求设置标志和警示设施;–对挡土墙进行检查和维护。
3. 钢板桩挡土墙施工方案范本钢板桩挡土墙是利用钢板桩在土中形成连续墙体来抵抗土压力的一种结构。
以下是一个钢板桩挡土墙的施工方案范本:•设计方案确认,并制定施工计划;•确定钢板桩挡土墙的尺寸、材料和荷载;•准备施工所需的材料和设备。
3.2 施工步骤1.地面准备:–清除施工区域的杂草和垃圾;–按设计要求打造基础,确保平整坚实。
2.钢板桩安装:–按设计要求将钢板桩依次安装,保持垂直;–采用适当的连接方式连接钢板桩。
3.挡土墙的形成:–在钢板桩之间填充适当的土壤,形成连续的挡土墙;–根据需要设置土壤锚固件增强挡土墙的稳定性。
4.排水系统设置:–根据设计要求,在挡土墙后设置排水系统,确保排水畅通。
5.其他工作:–按设计要求设置标志和警示设施;–对挡土墙进行检查和维护。
4. 土钉挡土墙施工方案范本土钉挡土墙是利用土钉将土体与锚固层连接起来,形成挡土墙的一种结构。
以下是一个土钉挡土墙的施工方案范本:4.1 施工前准备•设计方案确认,并制定施工计划;•确定土钉挡土墙的尺寸、材料和荷载;•准备施工所需的材料和设备。
挡土墙案例在土木工程领域,挡土墙是一种常见且重要的结构,用于支撑填土或山坡土体,防止土体变形失稳。
接下来,让我们通过几个具体的案例来深入了解挡土墙的应用和设计要点。
案例一:城市道路边坡挡土墙在某城市的道路拓宽工程中,由于道路一侧需要填方以增加路面宽度,同时又紧邻着一个居民小区,为了保证填方边坡的稳定性和减少对居民小区的影响,设计了一道重力式挡土墙。
这道挡土墙采用了混凝土材料,高度约为 5 米。
在设计过程中,充分考虑了填土的性质、土压力的计算以及地下水的影响。
通过详细的地质勘察,确定了地基的承载力和土层的物理力学参数。
根据这些数据,计算出了挡土墙所承受的土压力,并据此设计了挡土墙的截面尺寸和配筋。
施工过程中,严格控制了混凝土的配合比和浇筑质量,确保挡土墙的强度和耐久性。
同时,还设置了排水孔,以排除墙后填土中的水分,减少水压力对挡土墙的不利影响。
经过一段时间的使用,这道挡土墙有效地稳定了边坡,保障了道路的安全通行和居民小区的安全。
案例二:山区铁路路基挡土墙在一条穿越山区的铁路建设中,为了保证路基的稳定性,在一些陡峭的山坡地段设置了挡土墙。
由于山区地形复杂,地质条件多变,这给挡土墙的设计和施工带来了很大的挑战。
在这个案例中,采用了桩板式挡土墙的结构形式。
这种挡土墙由桩基础和钢筋混凝土板组成,能够适应较大的土压力和复杂的地质条件。
设计人员首先对沿线的地质情况进行了详细的调查和分析,确定了桩的长度、直径和间距,以及板的厚度和配筋。
在施工过程中,需要先进行桩基础的施工,然后再安装钢筋混凝土板。
由于施工场地狭窄,施工难度较大,施工单位采用了先进的施工设备和技术,确保了工程的顺利进行。
这道挡土墙的建成,有效地保护了铁路路基,防止了山体滑坡和塌方等地质灾害的发生,保障了铁路的安全运营。
案例三:河道护岸挡土墙在某河流的治理工程中,为了保护河岸不受水流冲刷,设计了一道河道护岸挡土墙。
这道挡土墙采用了浆砌石结构,高度约为 3 米。

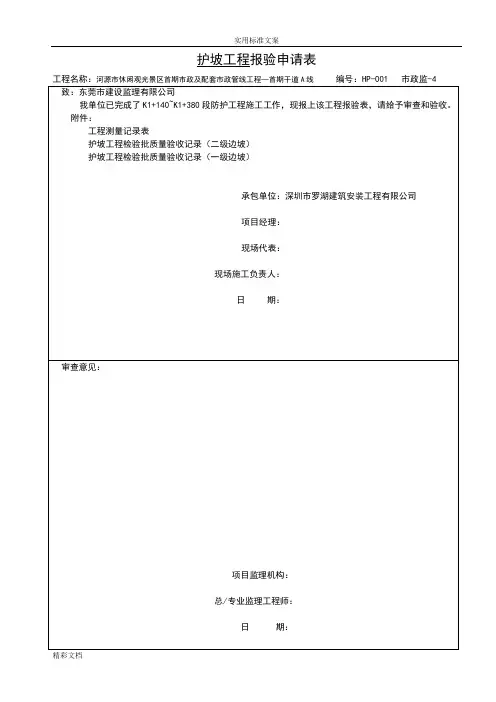

护坡工程报验申请表河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线护坡工程检验批质量验收记录表编号:市政质检护坡工程检验批质量验收记录表编号:市政质检挡土墙报验申请表河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线挡土墙地基检验批质量检验记录质检表4第页,共页隐蔽工程检查验收记录质检表4 2012年11月8日挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-002 市政监-4挡土墙地基检验批质量检验记录质检表4第页,共页隐蔽工程检查验收记录质检表42012年11月2日挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-003 市政监-4挡土墙地基检验批质量检验记录第页,共页隐蔽工程检查验收记录质检表42012年11月8日挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-004 市政监-4挡土墙地基检验批质量检验记录第页,共页隐蔽工程检查验收记录质检表4挡土墙报验申请表河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线地基静力触探检测记录表地基静力触探检测记录表地基静力触探检测记录表编号: 004 施检表(78) 第 4页共 4 页挡土墙地基检验批质量检验记录质检表4第页,共页隐蔽工程检查验收记录质检表4 2012年12月09日挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-005-01 市政监-4挡土墙报验申请表河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线挡土墙模板安装检验批质量检验记录市政质检·1·51挡土墙钢筋加工、成型与安装检验批质量检验记录市政质检·1·52挡土墙基础混凝土检验批质量检验记录市政质检·1·53第页,共页挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-005-02 市政监-4挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-005-02 市政监-4挡土墙模板安装检验批质量检验记录市政质检·1·51挡土墙钢筋加工、成型与安装检验批质量检验记录挡土墙基础混凝土检验批质量检验记录市政质检·1·53 第页,共页河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线挡土墙模板安装检验批质量检验记录市政质检·1·51第页,共页挡土墙钢筋加工、成型与安装检验批质量检验记录市政质检·1·52第页,共页挡土墙基础混凝土检验批质量检验记录市政质检·1·53第页,共页挡土墙报验申请表河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线挡土墙模板安装检验批质量检验记录市政质检·1·51第页,共页挡土墙钢筋加工、成型与安装检验批质量检验记录市政质检·1·52挡土墙基础混凝土检验批质量检验记录市政质检·1·53第页,共页挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-002 市政监-4挡土墙模板安装检验批质量检验记录市政质检·1·51挡土墙钢筋加工、成型与安装检验批质量检验记录市政质检·1·52挡土墙基础混凝土检验批质量检验记录市政质检·1·53挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-003 -01 市政监-4挡土墙模板安装检验批质量检验记录市政质检·1·51。

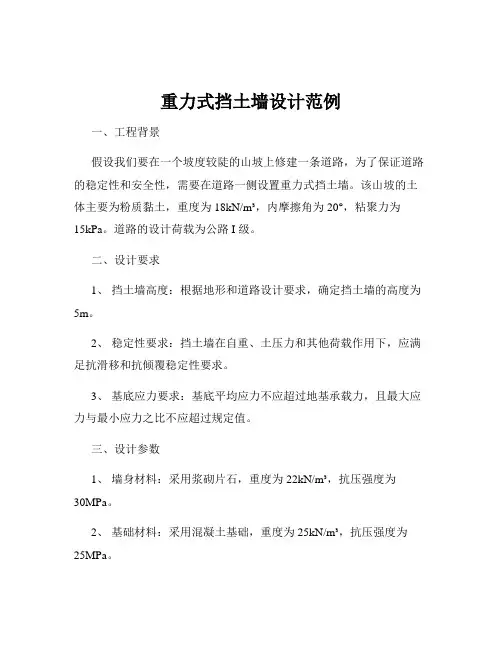

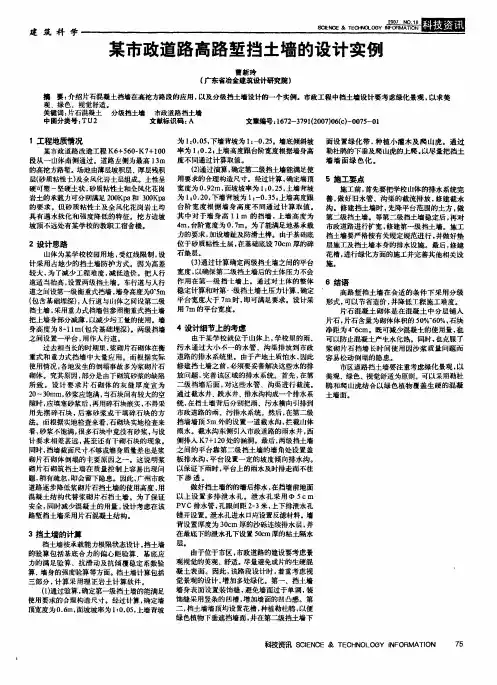

重力式挡土墙设计范例一、工程背景假设我们要在一个坡度较陡的山坡上修建一条道路,为了保证道路的稳定性和安全性,需要在道路一侧设置重力式挡土墙。
该山坡的土体主要为粉质黏土,重度为 18kN/m³,内摩擦角为 20°,粘聚力为15kPa。
道路的设计荷载为公路I 级。
二、设计要求1、挡土墙高度:根据地形和道路设计要求,确定挡土墙的高度为5m。
2、稳定性要求:挡土墙在自重、土压力和其他荷载作用下,应满足抗滑移和抗倾覆稳定性要求。
3、基底应力要求:基底平均应力不应超过地基承载力,且最大应力与最小应力之比不应超过规定值。
三、设计参数1、墙身材料:采用浆砌片石,重度为 22kN/m³,抗压强度为30MPa。
2、基础材料:采用混凝土基础,重度为 25kN/m³,抗压强度为25MPa。
四、土压力计算1、主动土压力系数:根据库仑土压力理论,计算主动土压力系数Ka。
Ka = tan²(45° 20°/2) = 0492、土压力分布:土压力呈三角形分布,顶部土压力为零,底部土压力强度为:e =Ka × γ × h = 049 × 18 × 5 = 441kN/m3、土压力合力:土压力合力 Ea 为土压力分布图形的面积,即:Ea = 05 × 441 × 5 = 11025kN4、土压力作用点位置:距墙底的距离为 h/3 = 5/3 = 167m。
五、稳定性验算1、抗滑移稳定性验算:抗滑移稳定性系数 Ks =(W +Ey)μ / Ex其中,W 为挡土墙自重,Ey 为墙后土压力的水平分力,Ex 为墙后土压力的水平分力,μ 为基底摩擦系数。
挡土墙自重 W = 05 × 5 ×(22 18) × 5 + 5 × 18 = 275kNEy =Ea × cos(α δ) = 11025 × cos(0 10°)= 1081kN (假设墙背与填土之间的摩擦角δ = 10°)Ex =Ea × sin(α δ) = 11025 × sin(0 10°)=-191kN基底摩擦系数μ 取 04,则:Ks =(275 + 1081) × 04 / 191 = 78 > 13 (满足要求)2、抗倾覆稳定性验算:抗倾覆稳定性系数 Kt =(G × x0 + Ey × zy) /(Ex × zx)其中,G 为挡土墙自重,x0 为挡土墙重心到墙趾的水平距离,zy 为 Ey 作用点到墙趾的距离,zx 为 Ex 作用点到墙趾的距离。

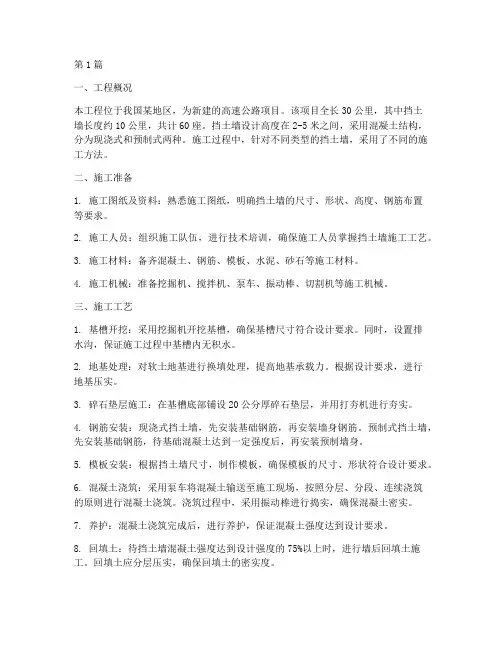

第1篇一、工程概况本工程位于我国某地区,为新建的高速公路项目。
该项目全长30公里,其中挡土墙长度约10公里,共计60座。
挡土墙设计高度在2-5米之间,采用混凝土结构,分为现浇式和预制式两种。
施工过程中,针对不同类型的挡土墙,采用了不同的施工方法。
二、施工准备1. 施工图纸及资料:熟悉施工图纸,明确挡土墙的尺寸、形状、高度、钢筋布置等要求。
2. 施工人员:组织施工队伍,进行技术培训,确保施工人员掌握挡土墙施工工艺。
3. 施工材料:备齐混凝土、钢筋、模板、水泥、砂石等施工材料。
4. 施工机械:准备挖掘机、搅拌机、泵车、振动棒、切割机等施工机械。
三、施工工艺1. 基槽开挖:采用挖掘机开挖基槽,确保基槽尺寸符合设计要求。
同时,设置排水沟,保证施工过程中基槽内无积水。
2. 地基处理:对软土地基进行换填处理,提高地基承载力。
根据设计要求,进行地基压实。
3. 碎石垫层施工:在基槽底部铺设20公分厚碎石垫层,并用打夯机进行夯实。
4. 钢筋安装:现浇式挡土墙,先安装基础钢筋,再安装墙身钢筋。
预制式挡土墙,先安装基础钢筋,待基础混凝土达到一定强度后,再安装预制墙身。
5. 模板安装:根据挡土墙尺寸,制作模板,确保模板的尺寸、形状符合设计要求。
6. 混凝土浇筑:采用泵车将混凝土输送至施工现场,按照分层、分段、连续浇筑的原则进行混凝土浇筑。
浇筑过程中,采用振动棒进行捣实,确保混凝土密实。
7. 养护:混凝土浇筑完成后,进行养护,保证混凝土强度达到设计要求。
8. 回填土:待挡土墙混凝土强度达到设计强度的75%以上时,进行墙后回填土施工。
回填土应分层压实,确保回填土的密实度。
四、施工质量控制1. 材料检验:对混凝土、钢筋、模板等施工材料进行检验,确保材料质量符合设计要求。
2. 施工过程控制:对施工过程进行严格控制,确保施工质量。
3. 混凝土强度检测:对混凝土进行强度检测,确保混凝土强度达到设计要求。
4. 回填土密实度检测:对回填土进行密实度检测,确保回填土的密实度。
挡土墙经典案例(一)引言概述:挡土墙是一种常用的工程结构,用于防止土体坍塌和控制土壤侵蚀。
本文将介绍挡土墙的经典案例(一),包括其设计理念、工程步骤、材料选择和施工技术等方面内容。
正文:一、设计理念1. 背景研究:了解工程地质条件、土壤属性和降雨情况等,为挡土墙的设计提供基础数据。
2. 荷载计算:根据土壤表观密度、坡度和墙高等参数,计算挡土墙所需的抗滑和抗倾覆稳定力。
3. 结构选择:根据工程要求,选择合适的挡土墙结构形式,如重力式挡土墙、挡土墙梁和挡土墙桩等。
二、工程步骤1. 原址准备:清理施工现场,摆放临时工具和设备,并确保施工区域的安全。
2. 基础施工:根据设计要求,进行基础开挖、垫层填筑和基础混凝土浇筑等工作。
3. 墙体施工:根据施工图纸,将挡土墙的构件(如预制挡土块)逐层堆砌,保证墙体垂直度和水平度。
4. 排水系统:安装排水管道和过滤材料,以保证挡土墙周边的排水畅通。
5. 后期处理:修整挡土墙表面,进行绿化或其他保护措施,以增加挡土墙的美观性和耐久性。
三、材料选择1. 挡土墙体:根据工程需求和土壤条件,选择适合的挡土墙材料,如混凝土、钢筋和预制挡土块等。
2. 排水系统:选用防蚀性能好、排水效果佳的排水板、过滤土和透水管等。
3. 表面保护:使用抗紫外线、抗腐蚀和抗侵蚀的材料,如防护网、护岸石和植物根固结构等。
四、施工技术1. 挡土墙基础施工:采用合适的基础方法,如开挖机械或手工开挖,并进行基础土层的夯实和松动土的清除等。
2. 墙体砌筑:根据挡土墙类型选择合适的砌筑方法,如干堆砌筑或针对预制挡土块的拼接安装等。
3. 排水系统施工:根据设计要求进行排水板、过滤土和透水管的安装,并确保排水系统的连通性和稳定性。
4. 表面保护处理:通过表面处理材料的施工,增加挡土墙的抗风化和抗侵蚀能力。
5. 质量控制:在施工过程中进行严格的质量控制,如墙体坡度控制、预制挡土块的连接强度检测和排水系统的通畅性检验等。
C20混凝土挡土墙1施工工艺流程施工准备→测量放线→流水导流→挖除换填→机械碾压夯实→基槽开挖→验基→地基承载力检测→立模加固→砼浇注→安装泄水孔→浇筑混凝土并人工摆片石→拆除模板→交验→养护2施工方案2.1施工场地准备2.1。
1测量放线,定出桩位中心线及开挖边界线.2。
1。
2清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟,排除地表水.2。
2开挖2。
2.1基槽开挖采用1.2m3斗容量的日立液压挖掘机一台进行基槽开挖,开挖长度根据现场地质情况进行分段开挖,每段15或20米。
机械开挖至基底设计标高以上10cm时,重新进行测量放样,确定开挖正确不偏位的情况下改用人工进行基底清理,确保基底符合设计及相关规范要求。
2.3基础施工2.3。
1片石混凝土采用沿槽浇筑,浇筑过程中,选用商品砼,严格控制配合比,砼中片石的掺量控制在25%范围以内。
片石用人工摆放,分散布置。
2.3.2采用插入式50型振动棒进行振捣,砼振捣密实,振捣过程中快插慢抽。
无漏振,无蜂窝麻面等。
2.3。
3砼浇筑完成后及时养护,防止由于内外温差过大而产生砼收缩开裂。
2。
3。
4在片石砼浇筑过程中,现场取样制作砼试件,标准养护28天后送中心试验室检测.2.4墙身浇筑2。
4.1基础浇筑完成后,根据设计图及现场高程放出挡墙浇筑边线.2。
4.2模板安装.(1)模板采用胶合木模板,禁止使用有缺角、破损的模板。
(2)保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确;(3)具有足够的强度、刚度和稳定性,能承受新浇筑混凝土的重力侧压力及施工中可能产生的各项负荷。
(4)模板的接缝不得漏浆;在浇筑砼前,木模板应浇水湿润,但模板内不应有积水(5)模板与砼的接触面应清理干净并涂刷脱膜剂,但不得影响模板结构性能。
模板使用后应按规定修整保存。
(6)模板之间粘贴双面不干胶带,以减小模板缝防止漏浆,以保证砼面的观感质量.(7)模板采用M14×500螺栓与预埋钢筋拉结配D48×3。
挡土墙施工方案范文5篇挡土墙这种建筑物通常又称为护岸。
护岸的形式有直接防护和间接防护。
WTT 整理了一些关于挡土墙施工方案的范文,可供参考挡土墙施工方案1 甲方:乙方:按照《中华人民共和国合同法》的有关规定,甲乙双方本着在自愿、平等、互惠、公平和诚信的原则上,结合舞水路项目工程的具体情况,经充分协商,就舞水路浆砌片石挡土墙工程施工(以下简称“本工程”)的劳务承包事项,双方达成以下各项条款的共识,特订立本合同,以资双方遵照执行。
一、工程名称:M7.5浆砌片石挡土墙工程二、合同工程范围、内容、工期及承包方式:1 、工程范围:M7.5浆砌片石挡土墙工程施工。
2 、工作内容:人工清基、排水、挡墙基础砌筑、墙身砌筑、砌体抹面勾缝、泄水孔、伸缩缝、沉降缝等所有相关内容的施工。
3 、承包方式:本工程实行包工包料的双包方式承包。
4、工期:自合同签订之日起日内完成全部合同工作内容。
三、工程数量合同价款、工程数量计量支付及变更设计1、工程合同价款:按实际量测砌筑合格完工数量/m?(税后净价,乙方不负责开具税务发票),以上单价包含按照施工交底图纸全部完成该项工程所有的人工、机械、材料等一切费用,甲方只负责开挖基坑及回填土方。
合同签订后,乙方不得以任何理由要求单价的上浮,不随工料机市场价格的增涨而增涨。
2 、计量方式:待整项目工程由业主、监理、财政审计、甲方组织验收合格后,对合格的工程进行计量结算。
3、付款方式:乙方进场后至该项目工程全部完成,甲方不向乙方支付工程中间预付款,待整项目工程由业主、监理、财政审计、甲方组织验收合格后甲方按照实际量测砌筑合格完工数量依据合同约定的单价支付完成工程总价的90,剩余的10作为工程质量保证金待缺陷责任期一年期满后甲方无息支付给乙方,乙方不得对此提出任何意见。
4、工程变更:如在施工过程中,业主提出工程结构、数量的变更,甲方以书面的形式或补充协议告知乙方,乙方不得以任何理由拒绝施工且不得提出因变更要求单价的增涨。
昆明空港经济区空港10号道路片石混凝土挡土墙施工方案云南景顺建设工程有限公司二Ο一七年三月昆明空港经济区空港10号道路片石混凝土挡墙施工方案编制:审核:审批:日期:云南景顺建设工程有限公司二Ο一七年三月目录一、工程概况 ......................................................... 错误!未定义书签。
二、编制根据 .................................................................................... - 1 -三、施工进度筹划 ............................................................................. - 1 -四、施工工艺 .................................................................................... - 1 -五、质量控制办法及检查 ............................................................. - 7 -六、安全生产、文明施工................................................................. - 8 -一、工程概况拟建空港10号路项目道路全长3922.131m,路宽20.0m(包括行车道、绿化带、人行道),依照道路设计图纸拟定,道路路面标高为2047.445m~2121.616m,道路纵坡比为0.532%~5.984%,为都市次干道。
起点(K0+000)位于拟建场地南西侧,与空港70号路相接,止点(K3+922.131)位于拟建场地北东侧,与规划空港88号路相接。
从道路起点至终点拟建道路还和多条已建或规划道路相接,详细为空港75号路(K0+457.55,已建);空港70号路(K1+148.435,已建);空港3号路(K1+536.725,已建);空港79号路(K1+977.767,已建);空港81号路(K2+350.783,规划);空港85号路(K3+140.402,已建);空港86号路(K3+528.046,规划)。
挡土墙案例在土木工程领域,挡土墙是一种常见的结构,用于支撑填土或山坡土体,防止其坍塌和滑移,以保持土体的稳定性。
本文将通过几个具体的案例,深入探讨挡土墙在实际工程中的应用和设计要点。
案例一:某住宅小区的边坡支护在一个依山而建的住宅小区中,由于地形的限制,需要在山坡边缘建造挡土墙来保证小区的安全和稳定。
该挡土墙高度约为 8 米,采用重力式挡土墙结构。
设计时,工程师首先对土体的性质进行了详细的勘察和分析。
确定了土体的内摩擦角、粘聚力等参数,为挡土墙的设计提供了基础数据。
考虑到墙体的高度和土体的压力,墙体采用了厚实的混凝土结构,并在底部设置了扩大基础,以增加墙体的稳定性。
在施工过程中,严格控制了混凝土的配合比和浇筑质量,确保墙体的强度达到设计要求。
同时,为了防止雨水渗透对墙体造成损害,在墙体表面设置了防水层和排水孔,及时排除墙后的积水。
经过一段时间的使用,该挡土墙表现良好,有效地保护了小区的安全,没有出现任何滑移或变形的迹象。
案例二:某道路工程的填方挡土墙在一条新建的道路工程中,需要在填方路段建造挡土墙,以保证道路的边坡稳定和行车安全。
该挡土墙高度约为 5 米,采用悬臂式挡土墙结构。
悬臂式挡土墙的设计主要考虑了墙身的抗弯和抗剪能力。
通过计算确定了墙体的厚度和钢筋的配置,以满足受力要求。
在墙趾处设置了抗滑键,增加了墙体的抗滑移能力。
施工时,先进行了基础的开挖和处理,确保基础的承载力满足要求。
钢筋的绑扎和模板的安装严格按照设计规范进行,混凝土的浇筑采用分层振捣的方法,保证了混凝土的密实度。
该挡土墙建成后,经历了多次降雨和车辆荷载的作用,依然保持稳定,为道路的安全运行提供了可靠的保障。
案例三:某水利工程的河岸挡土墙在一个水利工程中,为了保护河岸免受水流的冲刷和侵蚀,需要建造挡土墙。
该挡土墙高度约为 10 米,采用扶壁式挡土墙结构。
扶壁式挡土墙由立板、扶壁和底板组成,具有较好的抗弯和抗剪性能。
设计时,充分考虑了水流的冲击力和土压力的作用,对墙体的结构进行了优化设计。
护坡工程检验批质量验收记录表编号:市政质检护坡工程检验批质量验收记录表编号:市政质检挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-001-01 市挡土墙地基检验批质量检验记录质检表4第页,隐蔽工程检查验收记录质检表4挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-002 市政监-4挡土墙地基检验批质量检验记录质检表4第页,隐蔽工程检查验收记录质检表4挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-003 市挡土墙地基检验批质量检验记录质检表4第页,隐蔽工程检查验收记录质检表4挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-004 市政监-4挡土墙地基检验批质量检验记录质检表4第页,隐蔽工程检查验收记录质检表4挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-005 市政地基静力触探检测记录表编号: 004 施检表(78) 第 4地基静力触探检测记录表编号: 004 施检表(78) 第 4地基静力触探检测记录表编号: 004 施检表(78) 第 4挡土墙地基检验批质量检验记录质检表4第页,隐蔽工程检查验收记录质检表4挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-005-01 市挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-005-01 市政监-4挡土墙模板安装检验批质量检验记录市政质检·1·51第页,共挡土墙钢筋加工、成型与安装检验批质量检验记录市政质检·1·52第页,共挡土墙基础混凝土检验批质量检验记录市政质检·1·53第页,共挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-005-02 市政监-4挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-005-02 市挡土墙模板安装检验批质量检验记录市政质检·1·51第页,共挡土墙钢筋加工、成型与安装检验批质量检验记录市政质检·1·52第页,共挡土墙基础混凝土检验批质量检验记录市政质检·1·53第页,共页挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-003 市政挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-003-01 市政监-4挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-004 市政挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-001-01 市政监-4挡土墙模板安装检验批质量检验记录市政质检·1·51第页,共挡土墙钢筋加工、成型与安装检验批质量检验记录市政质检·1·52第页,共挡土墙基础混凝土检验批质量检验记录市政质检·1·53第页,共挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-001-02 市挡土墙模板安装检验批质量检验记录市政质检·1·51第页,共挡土墙钢筋加工、成型与安装检验批质量检验记录市政质检·1·52第页,共挡土墙基础混凝土检验批质量检验记录市政质检·1·53第页,共挡土墙报验申请表工程名称:河源市休闲观光景区首期市政及配套市政管线工程—首期干道A线编号:DTQ-002 市政。
目录一、工程概况 (2)二、编制依据 (5)三、主要工艺及施工方法 (5)四、安全措施 (16)五、质量控制措施 (17)六、质量检验 (17)七、环保措施 (18)八、安全文明施工措施 (19)进港路市政工程挡土墙施工方案一工程概况本项目挡土墙设置如下:进港路主线段设有直立式路堑墙、衡重式路堤墙、浆砌片石护肩;疏港大道立交子项工程区域设有1、2、3、4号钢筋混凝土悬臂式挡土墙、扶壁式挡土墙及混凝土护栏;XX六路立交子项工程区域设有直立式路堑墙、悬臂式路肩挡墙、扶壁式路肩挡墙及混凝土护栏;XX帝庙便道子项工程区域设有路堑墙。
直立式路堑墙、衡重式路堤墙、路肩采用C15片石混凝土砌筑。
悬臂式挡土墙、扶壁式挡土墙现浇钢筋混凝土挡土墙墙身采用C35砼,基础采用C30砼。
二编制依据(一)编制依据本方案根据相关规范及标准办法和本工程《单位工程施工组织设计》,结合现场实际情况及相关设计图纸制定。
(二)编制原则1、严格遵守招标文件的各项条款,全面响应招标文件要求,认真贯彻质量验收标准。
2、依据本合同段工程特点及工期要求,组织各专业队伍,编订切实可行施工方案。
3、坚持实事求是,注重调查研究,合理安排工期,周密组织劳动力,采取有效方法科学组织施工,确保安全、优质工程。
4、实施“项目法管理”的原则,立质量保证体系,加强质量管理,降低工程成本,提高经济效益。
5、现场实行规范管理,标准化作业,严格遵守《环境保护法》及水土保持等有关要求,保护生态环境,维持生态平衡。
三主要工艺及施工方法(一)各挡土墙主要工艺要求Ⅰ衡重式路堤墙、浆砌片石护肩:衡重式路堤墙,适用于墙顶填土高度h≥8m的边坡支挡。
(1)材料要求:石料:坚硬不易风化,无裂纹,中部最小厚度不小于300mm,强度等级不低于MU30。
墙体:采用C15片石水泥混凝土。
墙后填料:砾石土或砂类土,碎石含量为30%-50%。
砾夹石干密度不小于18kN/m3,内摩擦角不小于30度。
