屏蔽机房技术方案v1.0

保密机房技术方案V1本方案的设计原则是以信息安全为核心，以系统稳定、可靠、高效为目标，同时考虑节能环保，充分利用现有资源，实现资源共享，提高设备利用率。

同时，本方案还注重可维护性和可扩展性，以适应未来的技术发展和业务需求变化。

3设计依据本方案的设计依据是国家有关标准和规范，结合信息中心领导提出的基本要求及有关设备技术数据及技术要求。

同时，根据实际情况和经验，结合最新的技术发展趋势和市场需求，进行合理的技术选型和设备配置。

4设计目标本方案的设计目标是建立一个安全、稳定、高效的保密机房，满足信息中心的业务需求，保障信息安全，提高信息处理和管理的效率。

同时，本方案还注重节能环保，充分利用现有资源，实现资源共享，提高设备利用率，降低运行成本。

5设计方案5.1机房屏蔽及建筑装修为保证机房内部信息的安全，本方案采用了屏蔽措施，包括墙体、天花板、地面等的隔离和抗干扰处理。

同时，机房的建筑装修也采用了防火、防水、防雷等措施，确保机房的安全性和稳定性。

在装修材料的选择上，我们注重环保、耐用、易清洁等方面的考虑，以保证机房的舒适性和健康性。

5.2供配电及UPS系统为保证机房设备的稳定运行，本方案采用了双路供电和UPS系统的设计。

双路供电保证了机房设备在电力故障时的自动切换，UPS系统则为机房设备提供了稳定的备用电源，保障了机房设备的稳定运行。

同时，我们还注重电力的节能和环保，采用了高效节能的供配电设备和UPS系统，降低了机房的运行成本。

5.3机房空调系统为保证机房设备的稳定运行，本方案采用了精密空调系统的设计。

精密空调系统为机房设备提供了稳定的温度和湿度环境，保证了机房设备的稳定运行。

同时，我们还注重空调的节能和环保，采用了高效节能的空调设备，降低了机房的运行成本。

5.4机房综合布线系统为保证机房设备的互联互通，本方案采用了综合布线系统的设计。

综合布线系统为机房设备提供了稳定的网络连接，保证了机房设备的稳定运行。

同时，我们还注重布线的可维护性和可扩展性，以适应未来的技术发展和业务需求变化。

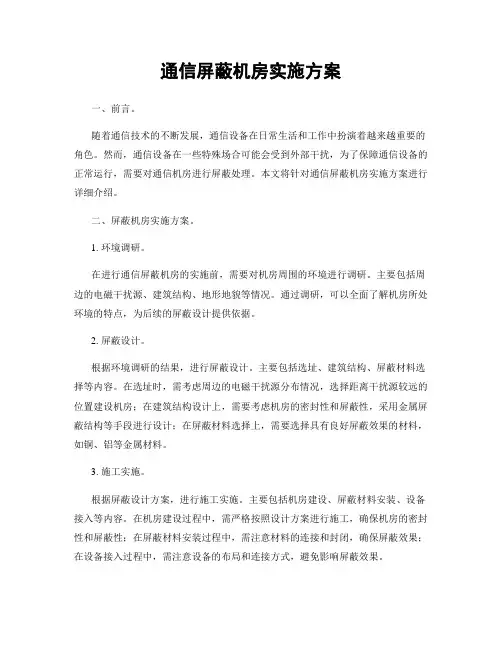

通信屏蔽机房实施方案一、前言。

随着通信技术的不断发展，通信设备在日常生活和工作中扮演着越来越重要的角色。

然而，通信设备在一些特殊场合可能会受到外部干扰，为了保障通信设备的正常运行，需要对通信机房进行屏蔽处理。

本文将针对通信屏蔽机房实施方案进行详细介绍。

二、屏蔽机房实施方案。

1. 环境调研。

在进行通信屏蔽机房的实施前，需要对机房周围的环境进行调研。

主要包括周边的电磁干扰源、建筑结构、地形地貌等情况。

通过调研，可以全面了解机房所处环境的特点，为后续的屏蔽设计提供依据。

2. 屏蔽设计。

根据环境调研的结果，进行屏蔽设计。

主要包括选址、建筑结构、屏蔽材料选择等内容。

在选址时，需考虑周边的电磁干扰源分布情况，选择距离干扰源较远的位置建设机房；在建筑结构设计上，需要考虑机房的密封性和屏蔽性，采用金属屏蔽结构等手段进行设计；在屏蔽材料选择上，需要选择具有良好屏蔽效果的材料，如铜、铝等金属材料。

3. 施工实施。

根据屏蔽设计方案，进行施工实施。

主要包括机房建设、屏蔽材料安装、设备接入等内容。

在机房建设过程中，需严格按照设计方案进行施工，确保机房的密封性和屏蔽性；在屏蔽材料安装过程中，需注意材料的连接和封闭，确保屏蔽效果；在设备接入过程中，需注意设备的布局和连接方式，避免影响屏蔽效果。

4. 屏蔽效果测试。

完成施工后，需要对屏蔽机房进行效果测试。

主要包括电磁辐射测试、屏蔽效果测试等内容。

通过测试，可以验证屏蔽机房的效果是否符合设计要求，确保通信设备在机房内能够正常运行。

5. 后期维护。

屏蔽机房的后期维护非常重要。

需要定期对机房进行检查和维护，确保屏蔽效果的持续稳定。

同时，需要对通信设备进行定期检测和维护，确保设备的正常运行。

三、结语。

通信屏蔽机房的实施方案对于保障通信设备的正常运行具有重要意义。

通过环境调研、屏蔽设计、施工实施、屏蔽效果测试和后期维护等环节的全面考虑和实施，可以有效保障通信设备的稳定运行，提高通信系统的可靠性和安全性。

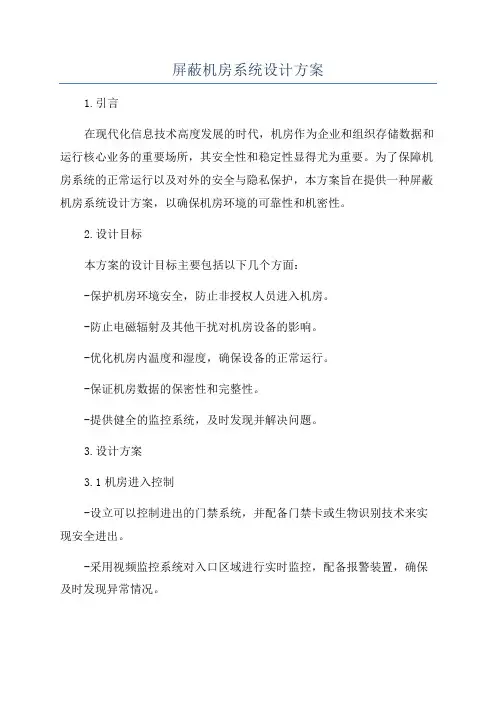

屏蔽机房系统设计方案1.引言在现代化信息技术高度发展的时代，机房作为企业和组织存储数据和运行核心业务的重要场所，其安全性和稳定性显得尤为重要。

为了保障机房系统的正常运行以及对外的安全与隐私保护，本方案旨在提供一种屏蔽机房系统设计方案，以确保机房环境的可靠性和机密性。

2.设计目标本方案的设计目标主要包括以下几个方面：-保护机房环境安全，防止非授权人员进入机房。

-防止电磁辐射及其他干扰对机房设备的影响。

-优化机房内温度和湿度，确保设备的正常运行。

-保证机房数据的保密性和完整性。

-提供健全的监控系统，及时发现并解决问题。

3.设计方案3.1机房进入控制-设立可以控制进出的门禁系统，并配备门禁卡或生物识别技术来实现安全进出。

-采用视频监控系统对入口区域进行实时监控，配备报警装置，确保及时发现异常情况。

-为机房内设备和重要区域设置权限控制，只有被授权的人员才能访问相关设备和区域。

3.2电磁屏蔽设计-针对机房的建筑结构和建材进行改造，在墙壁和天花板等位置采用电磁屏蔽材料，减少对机房内设备的电磁辐射干扰。

-合理布置机房内设备，避免电磁辐射相互干扰，采取屏蔽箱和隔离间等措施，保持设备正常运行和通信。

3.3温湿度控制-安装温湿度传感器，在机房内设置恒温恒湿系统，控制温度在适宜范围内，防止设备过热或过冷。

-安装排风设备和空调系统，保持机房内空气流通，提供合适的通风效果，确保机房内的湿度不过高。

3.4数据安全保护-使用防火墙和入侵检测系统(IDS/IPS)等安全设备，对机房内外的数据进行监控和防护，防止未经授权的访问或攻击。

-建立数据备份和恢复系统，对重要数据进行定期备份，同时设置适当的权限控制和数据备份策略，确保数据的保密性和完整性。

3.5监控系统-安装视频监控设备，实时监控机房内的情况，同时设置报警功能，发现异常情况时及时报警。

-配备远程监控和管理系统，可以实时查看机房内设备的状态和运行情况，进行远程监控和管理。

4.项目实施计划4.1概括描述整个项目计划的目标和内容。

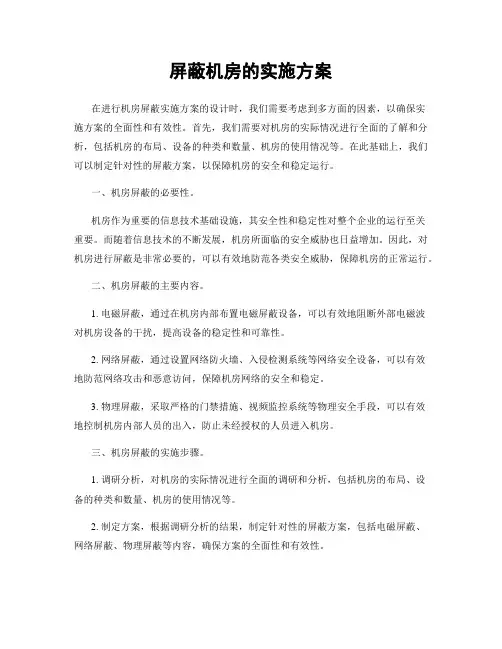

屏蔽机房的实施方案在进行机房屏蔽实施方案的设计时，我们需要考虑到多方面的因素，以确保实施方案的全面性和有效性。

首先，我们需要对机房的实际情况进行全面的了解和分析，包括机房的布局、设备的种类和数量、机房的使用情况等。

在此基础上，我们可以制定针对性的屏蔽方案，以保障机房的安全和稳定运行。

一、机房屏蔽的必要性。

机房作为重要的信息技术基础设施，其安全性和稳定性对整个企业的运行至关重要。

而随着信息技术的不断发展，机房所面临的安全威胁也日益增加。

因此，对机房进行屏蔽是非常必要的，可以有效地防范各类安全威胁，保障机房的正常运行。

二、机房屏蔽的主要内容。

1. 电磁屏蔽，通过在机房内部布置电磁屏蔽设备，可以有效地阻断外部电磁波对机房设备的干扰，提高设备的稳定性和可靠性。

2. 网络屏蔽，通过设置网络防火墙、入侵检测系统等网络安全设备，可以有效地防范网络攻击和恶意访问，保障机房网络的安全和稳定。

3. 物理屏蔽，采取严格的门禁措施、视频监控系统等物理安全手段，可以有效地控制机房内部人员的出入，防止未经授权的人员进入机房。

三、机房屏蔽的实施步骤。

1. 调研分析，对机房的实际情况进行全面的调研和分析，包括机房的布局、设备的种类和数量、机房的使用情况等。

2. 制定方案，根据调研分析的结果，制定针对性的屏蔽方案，包括电磁屏蔽、网络屏蔽、物理屏蔽等内容，确保方案的全面性和有效性。

3. 设备采购，根据制定的屏蔽方案，采购相应的屏蔽设备和安全设备，确保设备的质量和性能符合要求。

4. 实施方案，按照制定的屏蔽方案，对机房进行屏蔽设备的安装和调试，确保屏蔽设备的正常运行。

5. 完善管理，建立健全的机房屏蔽管理制度，包括设备的定期检查和维护、人员的权限管理等内容，确保机房屏蔽设备的长期稳定运行。

四、机房屏蔽的效果评估。

实施机房屏蔽方案后，需要对屏蔽效果进行全面的评估，包括设备的稳定性和可靠性、网络的安全性和稳定性、物理安全措施的有效性等内容，以确保屏蔽方案的有效性和全面性。

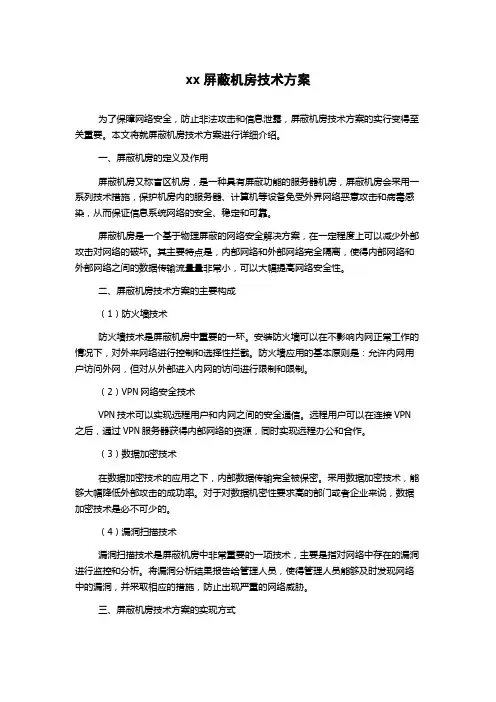

xx屏蔽机房技术方案为了保障网络安全，防止非法攻击和信息泄露，屏蔽机房技术方案的实行变得至关重要。

本文将就屏蔽机房技术方案进行详细介绍。

一、屏蔽机房的定义及作用屏蔽机房又称盲区机房，是一种具有屏蔽功能的服务器机房，屏蔽机房会采用一系列技术措施，保护机房内的服务器、计算机等设备免受外界网络恶意攻击和病毒感染，从而保证信息系统网络的安全、稳定和可靠。

屏蔽机房是一个基于物理屏蔽的网络安全解决方案，在一定程度上可以减少外部攻击对网络的破坏。

其主要特点是，内部网络和外部网络完全隔离，使得内部网络和外部网络之间的数据传输流量量非常小，可以大幅提高网络安全性。

二、屏蔽机房技术方案的主要构成（1）防火墙技术防火墙技术是屏蔽机房中重要的一环。

安装防火墙可以在不影响内网正常工作的情况下，对外来网络进行控制和选择性拦截。

防火墙应用的基本原则是：允许内网用户访问外网，但对从外部进入内网的访问进行限制和限制。

（2）VPN网络安全技术VPN技术可以实现远程用户和内网之间的安全通信。

远程用户可以在连接VPN 之后，通过VPN服务器获得内部网络的资源，同时实现远程办公和合作。

（3）数据加密技术在数据加密技术的应用之下，内部数据传输完全被保密。

采用数据加密技术，能够大幅降低外部攻击的成功率。

对于对数据机密性要求高的部门或者企业来说，数据加密技术是必不可少的。

（4）漏洞扫描技术漏洞扫描技术是屏蔽机房中非常重要的一项技术，主要是指对网络中存在的漏洞进行监控和分析。

将漏洞分析结果报告给管理人员，使得管理人员能够及时发现网络中的漏洞，并采取相应的措施，防止出现严重的网络威胁。

三、屏蔽机房技术方案的实现方式（1）建立专用的机房或机柜：在安置服务器的房间或机柜内，设置屏蔽机房装置和相关设施。

（2）设置物理安全措施：在机房的内部采取物理安全措施，如安装监控设备，保证机房内部的安全。

（3）建立防火墙设备：将内部网与外部网隔离开来，防御外部网络的攻击，保护机房内的服务器、计算机等设备免受外部网络恶意攻击和病毒感染。

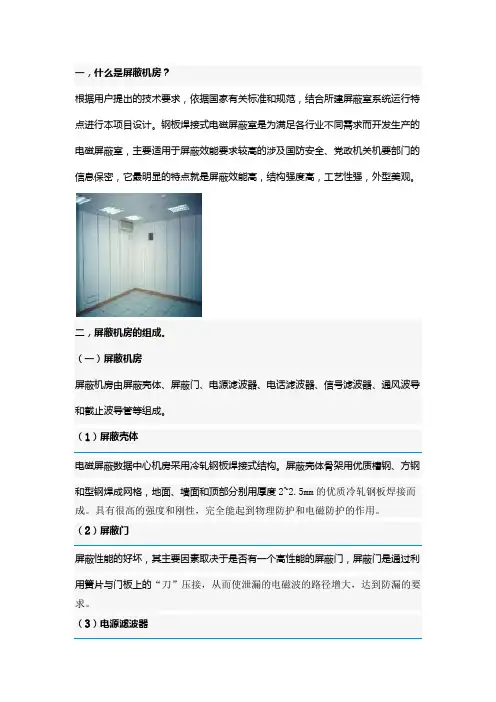

一，什么是屏蔽机房？根据用户提出的技术要求，依据国家有关标准和规范，结合所建屏蔽室系统运行特点进行本项目设计。

钢板焊接式电磁屏蔽室是为满足各行业不同需求而开发生产的电磁屏蔽室，主要适用于屏蔽效能要求较高的涉及国防安全、党政机关机要部门的信息保密，它最明显的特点就是屏蔽效能高，结构强度高，工艺性强，外型美观。

二，屏蔽机房的组成。

（一）屏蔽机房屏蔽机房由屏蔽壳体、屏蔽门、电源滤波器、电话滤波器、信号滤波器、通风波导和截止波导管等组成。

电磁屏蔽数据中心机房采用冷轧钢板焊接式结构。

屏蔽壳体骨架用优质槽钢、方钢和型钢焊成网格，地面、墙面和顶部分别用厚度2~2.5mm的优质冷轧钢板焊接而成。

具有很高的强度和刚性，完全能起到物理防护和电磁防护的作用。

屏蔽性能的好坏，其主要因素取决于是否有一个高性能的屏蔽门，屏蔽门是通过利用簧片与门板上的“刀”压接，从而使泄漏的电磁波的路径增大，达到防漏的要求。

滤波就是利用器件的频谱特性，控制有害干扰的流向或吸收干扰以达到控制干扰的目的。

滤波技术是抑制传导干扰的主要手段之一，也是提高电子设备抗传导干扰能力的重要措施。

通过计算风量，选择通风波导面积和数量，在屏蔽壳体上安装六角蜂窝状的通风波导窗。

通风波导窗是按照微波理论(截止波导)及严格工艺，用模具制成六角蜂窝状截止波导管通过真空铅焊接构成。

使用频率：10kHz～10GHz屏蔽效能：100dB（5）截止波导f=17.5/d式中：f—截止频率。

d—圆波导管内的直径。

对综合布线系统采用光缆进入屏蔽机房的方式，光缆通过波导管进入屏蔽机房，其波导管的长度L大于6d。

在屏蔽机房通过光端机,将电信号变成光信号,再将光纤穿过截止波导管，在屏蔽机房外将光信号变成电信号。

（二）屏蔽壳体。

钢板屏蔽机房是由不同规格模块钢板(钢板厚2~3mm)相互连接成一体。

根据屏蔽壳体不同部位的承载力不同而设计制作不同截面积的矩型钢龙骨作屏蔽壳体的支撑龙门框架，其最大特点就是刚强度、抗震性、稳定性以及可靠性胜于其他结构的屏蔽室，而且屏蔽效能要高得多。

机房屏蔽工程方案范文一、需求分析随着信息化时代的发展，计算机已经成为现代企业办公和生产运营的核心设备。

机房作为计算机和服务器等设备集中放置的地方，不仅需要保障设备的正常运行，还需要对外部环境的影响进行屏蔽。

因此，机房屏蔽工程成为一项必不可少的工程措施。

机房屏蔽工程的主要需求包括：1. 电磁屏蔽：防止外部电磁场对计算机设备产生干扰。

2. 湿度控制：保持机房内部的湿度在适宜的范围内，以保障设备的正常运行。

3. 温度控制：确保机房内部的温度稳定，避免设备过热或过冷。

4. 防尘防潮：防止灰尘和水汽进入机房，影响设备的运行。

5. 防火措施：采取火灾预防和隔离措施，确保机房内部的安全。

基于以上需求，下面将介绍一种机房屏蔽工程方案。

二、机房屏蔽工程方案1. 电磁屏蔽（1）采用特制的电磁屏蔽墙体对机房进行封闭，以防止外部电磁场对设备的干扰。

屏蔽墙体采用高导磁材料制作，具有良好的屏蔽效果。

（2）在机房进出口设置金属屏蔽门，确保信号的完整性和安全性。

2. 湿度控制（1）安装湿度传感器和湿度调节设备，对机房内部的湿度进行实时监测和调控。

（2）采用加湿装置，对机房内部进行适当的加湿调节，保持湿度在30%～50%之间。

3. 温度控制（1）采用空调系统对机房内部进行温度调节，确保室内温度稳定在20℃～25℃之间。

（2）配置温度传感器和温度监控设备，对机房内部温度进行实时监测。

4. 防尘防潮（1）在机房进出风口设置过滤器，对进入机房的空气进行过滤，以阻挡灰尘和杂质的进入。

（2）在机房内部设置除湿设备，对机房内部的湿度进行适当的控制。

（3）采用密封性良好的门窗和墙壁材料，防止水汽的渗入。

5. 防火措施（1）对机房进行全面的消防安全检查，确保消防设施完好无损。

（2）配置各种火灾报警设备和灭火设备，做好火灾的预防和应急准备。

（3）进行员工的消防安全培训，提高员工的应急处理能力。

以上是一种较为完整的机房屏蔽工程方案，可以很好地满足机房的各项需求，并有效地保障了机房设备的正常运行和安全性。

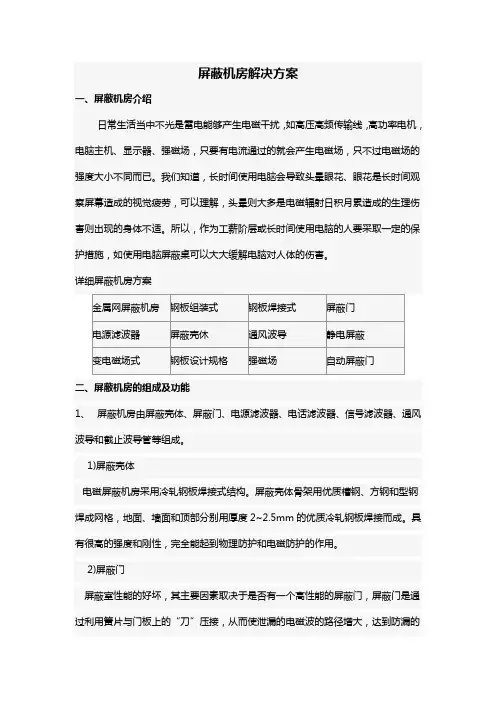

二、屏蔽机房的组成及功能1、屏蔽机房由屏蔽壳体、屏蔽门、电源滤波器、电话滤波器、信号滤波器、通风波导和截止波导管等组成。

1)屏蔽壳体电磁屏蔽机房采用冷轧钢板焊接式结构。

屏蔽壳体骨架用优质槽钢、方钢和型钢焊成网格，地面、墙面和顶部分别用厚度2~2.5mm的优质冷轧钢板焊接而成。

具有很高的强度和刚性，完全能起到物理防护和电磁防护的作用。

2)屏蔽门屏蔽室性能的好坏，其主要因素取决于是否有一个高性能的屏蔽门，屏蔽门是通过利用簧片与门板上的“刀”压接，从而使泄漏的电磁波的路径增大，达到防漏的要求。

3)电源滤波器滤波就是利用器件的频谱特性，控制有害干扰的流向或吸收干扰以达到控制干扰的目的。

滤波技术是抑制传导干扰的主要手段之一，也是提高电子设备抗传导干扰能力的重要措施。

4)通风波导通过计算风量，选择通风波导面积和数量，在屏蔽壳体上安装六角蜂窝状的通风波导窗。

通风波导窗是按照微波理论(截止波导)及严格工艺，用模具制成六角蜂窝状截止波导管通过真空铅焊接构成。

2、功能原理电波在传输过程中，交替产生交变的磁场和电场，在其试图通过具有良好接地的铁磁材料制成的导电性能较好的屏蔽壳体时，电场能量将通过具有接地导体而衰减，磁场能量在通过磁场物质中产生涡流而损耗，因此其强度将受到较大的衰耗(约3000~100000倍)，从而起到将电磁波屏蔽(隔离)的作用。

三、屏蔽机房功能分类1）. 静电屏蔽用完整的金属屏蔽体将带正电导体包围起来，在屏蔽体的内侧将感应出与带电导体等量的负电荷，外侧出现与带电导体等量的正电荷，如果将金属屏蔽体接地，则外侧的正电荷将流入大地，外侧将不会有电场存在，即带正电导体的电场被屏蔽在金属屏蔽体内。

2）. 交变电场屏蔽为降低交变电场对敏感电路的耦合干扰电压，可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体，并将金属屏蔽体接地。

交变电场对敏感电路的耦合干扰电压大小取决于交变电场电压、耦合电容和金属屏蔽体接地电阻之积。

一、电磁屏蔽室简介电磁屏蔽室是电磁兼容（EMC）领域的重要内容，电磁屏蔽室就是一个钢板房子，冷轧钢板是其主体屏蔽材料。

包括六面壳体、门、窗等一般房屋要素，只是要求严密的电磁密封性能，并对所有进出管线作相应屏蔽处理，进而阻断电磁辐射出入。

电磁屏蔽室有钢板拼装式、钢板焊接式、钢板直贴式及铜网式四大类。

拼装式为厚度1.5㎜钢板模块拼装而成，生产、安装工艺较简单，适用于小面积、屏蔽效能要求一般的工程。

可拆卸移建，但移建后屏蔽效能明显降低。

钢板焊接式屏蔽室采用2～3㎜冷轧钢板与龙骨框架焊接而成，屏蔽效能高，适应各种规格尺寸，是电磁屏蔽室的主要形式。

直贴式和铜网式用于屏蔽效能要求较低的简易工程。

二、电磁屏蔽室遵循的相关国家及行业标准规范（一）工程设计遵循的相关国家及行业标准规范：1、国标GB50174-93《电子计算机房设计规范》2、国标GB30003-93《电子计算机机房施工及验收规范》3、国标GBT16-87《建筑内部装修设计防火规范》4、国标《电磁屏蔽室工程施工及验收规范》5、国标GB6650-86《计算机机房活动地板技术要求》6、国标GBJ32-82《电气装置安全工程施工及验收规范》7、国标GBJ19-87《采暖通风与空气调节设计规范》8、YD/T754-95《通讯机房静电防护通则》9、GB8702-88《电磁辐射防护规则》10、GB-12190《高性能屏蔽室屏蔽效能的测量方法》11、《中华人民共和国计算机信息系统安全保护条例》（二）屏蔽室屏蔽效能：模拟干扰源置于室外时，屏蔽室由安放前后的电场强度，磁场强度或功率之比。

磁场14KHz — 450KHz ≥70dB 500KHz — 20MHz ≥90dB平面波50MHz ——1GHz ≥100dB微波1GHz——10GHz ≥100dB三、电磁屏蔽室的主要功能：（一）隔离外界电磁干扰，保证室内电子、电气设备正常工作。

特别是在电子元件、电器设备的计量、测试工作中，利用电磁屏蔽室（或暗室）模拟理想电磁环境，提高检测结果的准确度。

XXX屏蔽机房建设项目建设方案陕西广天科技有限公司二〇一五年五月目录第 1 章概述................................................ 错误!未定义书签。

第 2 章设计内容............................................ 错误!未定义书签。

方案内容............................................ 错误!未定义书签。

编制依据及规范...................................... 错误!未定义书签。

机房要求达到的环境条件.............................. 错误!未定义书签。

第 3 章建筑装饰工程........................................ 错误!未定义书签。

装修原则............................................ 错误!未定义书签。

装饰技术要求........................................ 错误!未定义书签。

墙面部分........................................ 错误!未定义书签。

吊顶部分........................................ 错误!未定义书签。

地面装修工程.................................... 错误!未定义书签。

门及其他........................................ 错误!未定义书签。

第 4 章电气................................................ 错误!未定义书签。

工程内容............................................ 错误!未定义书签。

屏蔽室屏蔽房技术方案一、结构形式：单层钢板拼装式电磁屏蔽室二、性能指标磁场14KHz≥70dB200KHz≥100dB平面波1MHz~300MHz≥100dB300MHz~1GHz≥100dB微波1GHz-10GHz≥80dB测试方法按国标GB12190-90标准；本工程设计遵循的相关国家及行业标准标准：1、国标GB50174-93?电子计算机房设计标准?2、国标GB30003-93?电子计算机机房施工及验收标准?3、国标GBT16-87?建筑内部装修设计防火标准?4、国标GB6650-86?计算机机房活动地板技术要求?5、国标GBJ32-82?电气装置平安工程施工及验收标准?6、国标GBJ19-87?采暖通风与空气调节设计标准?7、YD/T754-95?通讯机房静电防护通那么?8、GB8702-88?电磁辐射防护规那么?9、GB-12190?高性能屏蔽室屏蔽效能的测量方法?10、?中华人民共和国计算机信息系统平安保护条例?电磁屏蔽室简介计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，以窃取其工作内容。

同时，这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。

屏蔽就是用金属板体(金属网)制成六面体，将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。

屏蔽室就是利用其屏蔽的原理，用金属材料制成一个六面体房间，由于金属板(网)对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗，使其电磁波的能量大大的减弱，而使屏蔽室产生屏蔽作用。

屏蔽室的屏蔽性能以屏蔽效能来进行考量。

S=E0/E1 或S=H0/H1S——屏蔽效能E0(H0)——没有屏蔽体时空间某点的电场强度(磁场强度)E1(H1)——有屏蔽体时被屏蔽空间在该点的电场强度(磁场强度)在屏蔽效能的计算与测试中，往往会遇到场强值相差悬殊(可达上千百万倍的信号)，为了便于计算及表达，通常采用对数单位—分贝(dB)进行度量。

一、设计总则1、设计思想根据用户提出的基本要求及有关设备技术数据及技术要求，依据国家有关标准和规范,结合计算机系统运行特点设计本方案。

总体方案设计以业务完善为基础,力求功能齐全，技术规范，安全可靠。

在选材方面、投资方面根据功能及设备要求区别对待，做到投资有重点，确保系统的安全运行。

2、适应标准要求和工程设计施工依据的国家有关标准规范2.国军标GJBZ20219-94《军用电磁屏蔽室通用技术要求和检验方法》3.国标GB12190-90《高性能屏蔽室屏蔽效能的测量方法》4.保密标准BMB3-1999《处理涉密信息电磁屏蔽室技术要求和测量方法》5.部标SJ31470-2002《电磁屏蔽室工程施工及验收规范》6.国军标GJB/Z132－2002《军用电磁干扰滤波器选用和安装指南》7.国标GB2887-2000《电子计算机场地通用规范》8.国标GB50174-93《电子计算机机房设计规范》9.国标GB9361-88《计算机站场地安全要求》10.国标GB2887-89《计算机站场地技术要求》11.国标GB6650-86《计算机机房用活动地板技术条件》12.国标GB1838-93《室内装饰工程质量规定》13.国标GB50222-95《建筑内部装修设计防火规范》14.国标GB50169-92《电气装置安装工程接地装置施工及验收规范》15.国标GB50055-93《通用用电设备配电设计规范》16.国标GB50054-95《低压配电设计规范》17.国标GB50052-96《供配电系统设计规范》18.国标GB50243-97《通风与空调工程施工及验收标准》19.国标GB6650-86《计算机机房活动地板技术要求》20.国标GB50222-95《建筑内部装修设计防火规范》21.国标GB50193-93《二氧化碳灭火系统设计规范》22.国标GB50116-98《火灾自动报警系统设计规范》23.国标GB50166-92《火灾自动报警系统施工及验收规范》24.国家行业标准SJ/T300003-93《电子计算机房施工及验收规范》本设计符合上述标准及验收规范。

电磁屏蔽机房技术方案电磁屏蔽机房设计方案一、工程概述用途：该机房用于无线电设备的检测。

本方案是根据工程招标文件，设计研究确定的屏蔽工程设计方案。

二、设计依据1.《招标文件》2. 《处理涉密信息的电磁屏蔽室的技术要求和测试方法》BMB3-19993.《电磁屏蔽室屏蔽效能的检测方法》GB12190-2019 4.《电磁屏蔽室工程施工及验收规范》SJ31470- 2002 5.《电子信息系统机房设计规范》GB 50174-2019 6.《电子计算机场地通用规范》GB/T-2887-2000 7.《电子信息系统机房施工和验收规范》GB 50462-2019 8.《电子计算机机房施工及验收规范》SJ/T30003-93 9.《计算站场地安全要求》GB 9361-8810.《计算机房用活动地板技术条件》 GB 6650-86 11. 《计算机机房工程设计与施工》人民邮电出版社1997.2 12.《计算机机房配电系统设计要求》ZY1997-9913.《高层民用建筑设计防火规范》 GB 50045-95 （ 2019 版） 14. 《建筑内部装修设计防火规范》 GB 50222-95 15. 《室内装饰工程质量规范》QB 1838-93 16. 《民用建筑电气设计规范》 JGJ/T16-92 17.《低压配电设计规范》GB50054 18. 《建筑防雷设计规范》GB50057-9419.《通风与空调工程施工及验收规范》GB50243-97 20. 《供配电系统设计规范》GB50052-9221.《火灾自动报警系统设计规范》 GB50116-98 其他国家、行业相关标准、规范三、屏蔽室总体结构本项目工程建设面积为32m2，屏蔽室面积为28 m2.。

建造规模为8m（长）x4m(宽)x2.6 （高）。

屏蔽室安装 1 樘 1500X2000mm屏蔽门。

四、屏蔽工程 1 ．屏蔽效能指标：磁场14kHZ >=63dB 200kHZ >=93dB平面波 450MHz >=100dB 平面波 1-10GHz >=100dB屏蔽室为多点接地，接地电阻不大于 1 欧姆。
