屏蔽机房建设方案一、机房布局与规划屏蔽机房的布局与规划应充分考虑功能需求、设备配置、空间利用率以及人员操作便利性。

首先，应确定机房的总面积，并根据实际需求划分出设备区、操作区、维修区等不同的功能区域。

其次，合理安排各区域的设备摆放，确保设备间距和通道宽度符合相关标准和操作要求。

最后，制定机房的出入管理制度，确保机房的安全性和稳定性。

二、电磁屏蔽设计电磁屏蔽是屏蔽机房建设的核心内容之一。

为确保机房内部设备免受外部电磁干扰的影响，应采取有效的屏蔽措施。

首先，应选择具有良好屏蔽性能的机房建筑材料和门窗。

其次，对于机房内部的电缆、线路等，应采用屏蔽线缆或设置屏蔽槽道进行防护。

此外，还可采用滤波器等设备对电源和信号线路进行滤波处理，进一步降低电磁干扰的影响。

三、接地与防雷系统接地系统是确保机房电气安全的重要措施之一。

应建立符合规范的接地网络，将机房内的所有金属设备、线缆、管道等可靠接地。

同时，防雷系统也是必不可少的，应安装避雷针、避雷带等防雷设施，确保机房在雷电天气下的安全稳定运行。

四、配电与照明系统配电系统是机房的重要组成部分，应满足机房设备的用电需求，并确保电源的可靠性和稳定性。

应选择高质量的配电设备，并设置备用电源，以应对突发停电等情况。

照明系统应满足机房的照明需求，选择适当的灯具和照明布局，确保机房内光线充足、均匀，同时避免产生眩光和阴影。

五、恒温恒湿环境控制机房内的设备对温度和湿度有严格的要求，因此应建立恒温恒湿环境控制系统。

通过安装空调、加湿器等设备，对机房内的温度和湿度进行精确控制，确保设备在适宜的环境条件下运行。

六、监控与报警系统为实时掌握机房的运行状态和及时处理异常情况，应建立监控与报警系统。

通过安装视频监控、温湿度传感器、烟雾报警器等设备，对机房内的环境参数、设备运行状态等进行实时监测。

同时，设置报警阈值和联动机制，当环境参数或设备状态出现异常时，及时触发报警并采取相应的处理措施。

七、防静电与防泄漏机房内设备运行时可能产生静电和电磁泄漏，对设备的安全性和稳定性构成威胁。

电磁屏蔽机房方案B级一、总体规划1 电磁屏蔽室主要技术要求1.1 适用频率范围及屏蔽指标参照GJBz20219-94《军用电磁屏蔽室通用技术要求和检测方法》屏蔽室的B级技术要求。

1.2 接地方式及地阻采用单点接地，接地电阻≤2Ω。

2 屏蔽机房外形尺寸8000mm×5500mm×4000mm3 电磁屏蔽室的组成及作用3.1 概述电磁屏蔽室由屏蔽室主体和各分项系统组成。

屏蔽室主体由屏蔽壳体、电磁屏蔽门组成。

屏蔽室主体应保证电子信息的安全，既防止信息的外泄失密、也防止外界强电磁场的干扰，同时，为内部装修和分项系统安装提供基础。

电磁屏蔽室是特种专业设备。

其内部的各种装置、设备在穿越屏蔽层时必须进行特殊的专业“过滤”处理。

各分项系统保证电磁屏蔽室供电、电气、通讯、通风、火警、消防等功能。

3.2 电磁屏蔽室主体3.2.1 屏蔽壳体本屏蔽室采用全焊接六面体钢结构，底钢板采用2～3mm优质冷轧钢板，铺在地面上，侧钢板采用2mm厚的优质冷轧钢板与墙体固定在一起，顶部采用钢骨架结构，顶部钢板固定钢骨架上。

所有拼缝处采用气体保护焊满焊接缝。

吴骨架式，在建筑墙体上直接固定。

所有钢结构件做严格的防锈处理，涂刷二道防锈漆。

3.2.2 电磁屏蔽门为便于工作人员和设备进出，在屏蔽室主体上安装1樘手动锁紧屏蔽门，其门口尺寸为800×1800mm（净开）。

屏蔽门采用双簧结构保证屏蔽性能的实现。

3.3 分项系统3.3.1 供电需要进入屏蔽室的电源采用220V，所有室内电源均需通过电源滤波器引入到室内的配电箱，再分供设备，照明、插座等用电。

电源滤波器安装在屏蔽室顶部。

另外配系统接地滤波器一台，供设备接地。

电源滤波器主要抑制沿电源线传导的电磁信息，具有抗饱和能力强的特点。

额定电流可达200A,插入损耗在14KHz-10G可达100dB。

3.3.2通风换气屏蔽室通风换气口采用蜂窝状通风截止波导窗。

波导窗采用真空钎焊工艺生产制造，具有良好的屏蔽性能和机械强度。

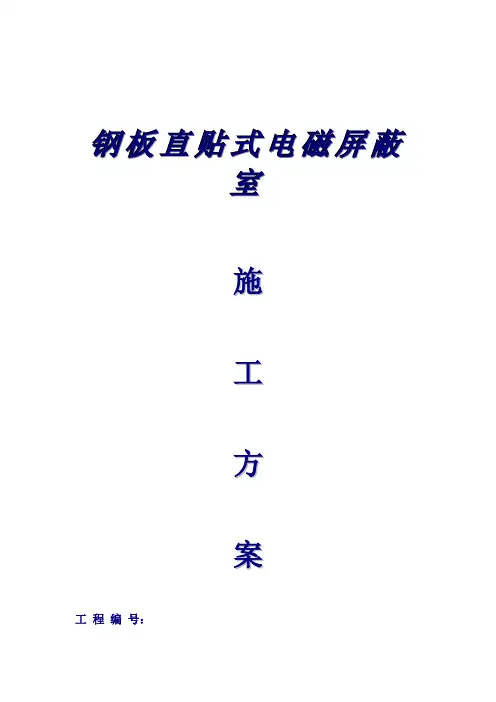

钢板直贴式电磁屏蔽室施工方案工程编号：施工单位：编制时间：钢板直贴式电磁屏蔽室施工方案一、概述根据贵方提出的本工程机房使用的技术等级要求，依据国家有关标准和规范，结合所建屏蔽室系统运行特点，进行本项目设计。

设计方案时必须考虑安全可靠，确保系统安全可靠的运行。

保证屏蔽室场地工作人员的身心健康，延长屏蔽室系统的使用寿命。

通过采用优质产品和先进工艺，为信息保密、计算机设备、以及工作人员创造一个安全可靠、美观舒适的工作场地。

保证屏蔽室内系统运行的可靠性：屏蔽室工程的可靠性与环境、供配电、接地等因素是密不可分的，对供配电系统和接地系统而言，如果处理不得当，诸如电网过渡引发直流电源振荡将会使计算机在运行过程中，该为“0”的变成“1”，使软件出现“奇偶位错误”，影响计算机系统的可靠运行。

保证信息安全的要求据有关资料介绍，大部分计算机运行时频率介于0.16MHz～400MHz之间，辐射强度大致为40dbθV。

如果供电电源质量没有保证，供电频率超出计算机要求的稳态频率偏移范围，将降低计算机抗干扰能力，辐射到空间的信息将面临有可能被干扰，被篡改，甚至被窃取的危险。

保证工作人员的工作环境屏蔽室内空气流通、照明等，如果处理得当，将会大大提高操作人员的工作效率，减缓操作人员的视疲劳、缺氧、头晕，胸闷、心慌等不适之感。

电磁屏蔽室简介计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波，该电磁波可能会对其它设备产生干扰或被专用设备所接收，以窃取其工作内容。

同时，这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。

屏蔽就是用金属板体（金属网）制成六面体，将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。

屏蔽室就是利用其屏蔽的原理，用金属材料制成一个六面体房间，由于金属板（网）对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗，使其电磁波的能量大大的减弱，而使屏蔽室产生屏蔽作用。

由于屏蔽室内通常有人员和设备在里面工作，因此屏蔽室六面密闭的同时，必需留有人员及设备进出的屏蔽门，良好的通风系统，室内所需的电源，信号的进出，必备的室内装修，以确保屏蔽室能正常工作且有较好的工作环境。

xx屏蔽机房技术方案为了保障网络安全，防止非法攻击和信息泄露，屏蔽机房技术方案的实行变得至关重要。

本文将就屏蔽机房技术方案进行详细介绍。

一、屏蔽机房的定义及作用屏蔽机房又称盲区机房，是一种具有屏蔽功能的服务器机房，屏蔽机房会采用一系列技术措施，保护机房内的服务器、计算机等设备免受外界网络恶意攻击和病毒感染，从而保证信息系统网络的安全、稳定和可靠。

屏蔽机房是一个基于物理屏蔽的网络安全解决方案，在一定程度上可以减少外部攻击对网络的破坏。

其主要特点是，内部网络和外部网络完全隔离，使得内部网络和外部网络之间的数据传输流量量非常小，可以大幅提高网络安全性。

二、屏蔽机房技术方案的主要构成（1）防火墙技术防火墙技术是屏蔽机房中重要的一环。

安装防火墙可以在不影响内网正常工作的情况下，对外来网络进行控制和选择性拦截。

防火墙应用的基本原则是：允许内网用户访问外网，但对从外部进入内网的访问进行限制和限制。

（2）VPN网络安全技术VPN技术可以实现远程用户和内网之间的安全通信。

远程用户可以在连接VPN 之后，通过VPN服务器获得内部网络的资源，同时实现远程办公和合作。

（3）数据加密技术在数据加密技术的应用之下，内部数据传输完全被保密。

采用数据加密技术，能够大幅降低外部攻击的成功率。

对于对数据机密性要求高的部门或者企业来说，数据加密技术是必不可少的。

（4）漏洞扫描技术漏洞扫描技术是屏蔽机房中非常重要的一项技术，主要是指对网络中存在的漏洞进行监控和分析。

将漏洞分析结果报告给管理人员，使得管理人员能够及时发现网络中的漏洞，并采取相应的措施，防止出现严重的网络威胁。

三、屏蔽机房技术方案的实现方式（1）建立专用的机房或机柜：在安置服务器的房间或机柜内，设置屏蔽机房装置和相关设施。

（2）设置物理安全措施：在机房的内部采取物理安全措施，如安装监控设备，保证机房内部的安全。

（3）建立防火墙设备：将内部网与外部网隔离开来，防御外部网络的攻击，保护机房内的服务器、计算机等设备免受外部网络恶意攻击和病毒感染。

一，什么是屏蔽机房？根据用户提出的技术要求，依据国家有关标准和规范，结合所建屏蔽室系统运行特点进行本项目设计。

钢板焊接式电磁屏蔽室是为满足各行业不同需求而开发生产的电磁屏蔽室，主要适用于屏蔽效能要求较高的涉及国防安全、党政机关机要部门的信息保密，它最明显的特点就是屏蔽效能高，结构强度高，工艺性强，外型美观。

二，屏蔽机房的组成。

（一）屏蔽机房屏蔽机房由屏蔽壳体、屏蔽门、电源滤波器、电话滤波器、信号滤波器、通风波导和截止波导管等组成。

电磁屏蔽数据中心机房采用冷轧钢板焊接式结构。

屏蔽壳体骨架用优质槽钢、方钢和型钢焊成网格，地面、墙面和顶部分别用厚度2~2.5mm的优质冷轧钢板焊接而成。

具有很高的强度和刚性，完全能起到物理防护和电磁防护的作用。

屏蔽性能的好坏，其主要因素取决于是否有一个高性能的屏蔽门，屏蔽门是通过利用簧片与门板上的“刀”压接，从而使泄漏的电磁波的路径增大，达到防漏的要求。

滤波就是利用器件的频谱特性，控制有害干扰的流向或吸收干扰以达到控制干扰的目的。

滤波技术是抑制传导干扰的主要手段之一，也是提高电子设备抗传导干扰能力的重要措施。

通过计算风量，选择通风波导面积和数量，在屏蔽壳体上安装六角蜂窝状的通风波导窗。

通风波导窗是按照微波理论(截止波导)及严格工艺，用模具制成六角蜂窝状截止波导管通过真空铅焊接构成。

使用频率：10kHz～10GHz屏蔽效能：100dB（5）截止波导f=17.5/d式中：f—截止频率。

d—圆波导管内的直径。

对综合布线系统采用光缆进入屏蔽机房的方式，光缆通过波导管进入屏蔽机房，其波导管的长度L大于6d。

在屏蔽机房通过光端机,将电信号变成光信号,再将光纤穿过截止波导管，在屏蔽机房外将光信号变成电信号。

（二）屏蔽壳体。

钢板屏蔽机房是由不同规格模块钢板(钢板厚2~3mm)相互连接成一体。

根据屏蔽壳体不同部位的承载力不同而设计制作不同截面积的矩型钢龙骨作屏蔽壳体的支撑龙门框架，其最大特点就是刚强度、抗震性、稳定性以及可靠性胜于其他结构的屏蔽室，而且屏蔽效能要高得多。

屏蔽机房方案随着科技的快速发展，机房作为信息技术应用的核心基础设施，扮演着至关重要的角色。

然而，机房的建设与管理也面临着各种挑战，其中最重要的一项就是机房的屏蔽方案。

一、屏蔽机房的必要性机房内设备众多，包括高性能服务器、网络交换机、存储设备等，它们的正常运行需要一个稳定和安静的环境。

由于机房一般位于大城市的繁忙商业区，周边的噪音、尘埃和电磁干扰对于机房设备的正常运行都可能造成不可预测的损害。

此外，机房内的数据传输速率和数据安全性也是企业非常重视的。

机房内的设备通过电缆、光纤等方式进行数据传输，但周围的电磁辐射会对信号传输造成干扰，导致数据传输错误或丢失，对企业的业务运营造成重大威胁。

因此，屏蔽机房是确保机房设备正常运行和保障数据传输质量的重要手段。

二、屏蔽机房的设计要点1. 机房外围屏蔽机房外围的屏蔽主要包括对噪音、尘埃和电磁波的屏蔽。

首先，对于噪音屏蔽，可以采用声音吸收材料覆盖机房墙壁，减少外界噪音对机房的干扰。

其次，使用专业的过滤装置来过滤进入机房内的尘埃，确保设备的清洁和运行稳定。

最后，通过采用功率滤波器、信号隔离器等技术手段，对进入机房内的电磁波进行屏蔽，保证数据传输的稳定性。

2. 机房内部屏蔽机房内部的屏蔽主要包括对电磁辐射和声音的防护。

对于电磁辐射，可以使用电磁屏蔽隔断将机房内部划分成不同的区域，降低电磁波的传播。

此外，可以采用屏蔽铜箔对设备进行包裹，有效隔离电磁辐射。

对于声音的屏蔽，可以使用隔音墙、减震设备等措施，降低机房内的噪音。

三、屏蔽机房的挑战和解决方案屏蔽机房虽然在保障机房正常运作方面具有重要意义，但也面临着一些挑战。

首先，机房内部的空间有限，如何在有限的空间内实施屏蔽措施是一项技术难题。

为解决这个问题，可以采用紧凑的机架式设计，有效利用空间，同时确保屏蔽效果。

此外，屏蔽机房的成本也是企业关注的重点。

屏蔽机房的建设和维护都需要投入大量的资金和人力资源。

因此，企业可以选择与专业的设计团队合作，制定出适合企业需求和预算的屏蔽机房方案，实现经济效益和技术效益的统一。

二、屏蔽机房的组成及功能1、屏蔽机房由屏蔽壳体、屏蔽门、电源滤波器、电话滤波器、信号滤波器、通风波导和截止波导管等组成。

1)屏蔽壳体电磁屏蔽机房采用冷轧钢板焊接式结构。

屏蔽壳体骨架用优质槽钢、方钢和型钢焊成网格，地面、墙面和顶部分别用厚度2~2.5mm的优质冷轧钢板焊接而成。

具有很高的强度和刚性，完全能起到物理防护和电磁防护的作用。

2)屏蔽门屏蔽室性能的好坏，其主要因素取决于是否有一个高性能的屏蔽门，屏蔽门是通过利用簧片与门板上的“刀”压接，从而使泄漏的电磁波的路径增大，达到防漏的要求。

3)电源滤波器滤波就是利用器件的频谱特性，控制有害干扰的流向或吸收干扰以达到控制干扰的目的。

滤波技术是抑制传导干扰的主要手段之一，也是提高电子设备抗传导干扰能力的重要措施。

4)通风波导通过计算风量，选择通风波导面积和数量，在屏蔽壳体上安装六角蜂窝状的通风波导窗。

通风波导窗是按照微波理论(截止波导)及严格工艺，用模具制成六角蜂窝状截止波导管通过真空铅焊接构成。

2、功能原理电波在传输过程中，交替产生交变的磁场和电场，在其试图通过具有良好接地的铁磁材料制成的导电性能较好的屏蔽壳体时，电场能量将通过具有接地导体而衰减，磁场能量在通过磁场物质中产生涡流而损耗，因此其强度将受到较大的衰耗(约3000~100000倍)，从而起到将电磁波屏蔽(隔离)的作用。

三、屏蔽机房功能分类1）. 静电屏蔽用完整的金属屏蔽体将带正电导体包围起来，在屏蔽体的内侧将感应出与带电导体等量的负电荷，外侧出现与带电导体等量的正电荷，如果将金属屏蔽体接地，则外侧的正电荷将流入大地，外侧将不会有电场存在，即带正电导体的电场被屏蔽在金属屏蔽体内。

2）. 交变电场屏蔽为降低交变电场对敏感电路的耦合干扰电压，可以在干扰源和敏感电路之间设置导电性好的金属屏蔽体，并将金属屏蔽体接地。

交变电场对敏感电路的耦合干扰电压大小取决于交变电场电压、耦合电容和金属屏蔽体接地电阻之积。

计算机屏蔽机房设计方案一、引言在现代化的生产和生活中，计算机技术的应用越来越广泛。

而计算机房作为计算机设备存放和管理的重要场所，必须经过屏蔽措施，以确保设备正常运行，提高工作效率。

因此，本文意在探讨计算机屏蔽机房的设计方案。

二、计算机屏蔽机房的意义1.保证计算机安全性计算机设备内部构造非常复杂，其中包括很多微小的芯片和电路。

在实际工作中，由于电磁辐射等因素的影响，这些设备很容易出现故障或损坏。

因此，设计计算机屏蔽机房能够防止外界电磁辐射的干扰，保证计算机设备的安全性和稳定性。

2.提高计算机运行效率计算机屏蔽机房设计的关键是为计算机设备建立一个较为稳定的工作环境。

在这种工作环境下，计算机设备的运行效率将得以提高。

设备稳定的运行能够保证数据的稳定传输，提高数据的处理速度和效率。

3.保护人员身体健康计算机屏蔽机房的环境设计能够有效地减少工作人员因电磁辐射而受到的伤害。

特别是对于那些长时间在计算机前工作的员工，如不采取相应的措施，可能会因重度的电磁辐射而损害视力、影响睡眠等。

三、计算机屏蔽机房的设计方案1.选择合适的房间计算机屏蔽机房的选择应根据房间的大小、环境等实际情况进行。

选择空间相对比较大、空气流通、电源稳定的房间，避免放置在电力设备附近或其他危险位置。

2.建立屏蔽边界为了将计算机屏蔽机房和其他房间进行隔离，应在房间内建立屏蔽边界。

屏蔽边界可以采用屏蔽材料，如铁、铝等金属材料制作。

屏蔽材料必须具备良好的射频屏蔽性能，能够满足设计要求。

3.地面的屏蔽地面的屏蔽也是十分关键的。

计算机屏蔽机房应该设置屏蔽地面，以消除地面上所形成的电位差，保证计算机设备的稳定运行。

4.建立综合地线计算机屏蔽机房还必须建立综合地线系统。

综合地线系统包括建造完整的接地系统、使用符合规范的金属材料制造接地线、以及进行必要的辐射测试。

透过综合地线系统能提供电气连接的保障。

5.采用有效的电缆屏蔽方案电缆是计算机屏蔽房内非常重要的组成部分，因而需要采取有效的电缆屏蔽方案。
