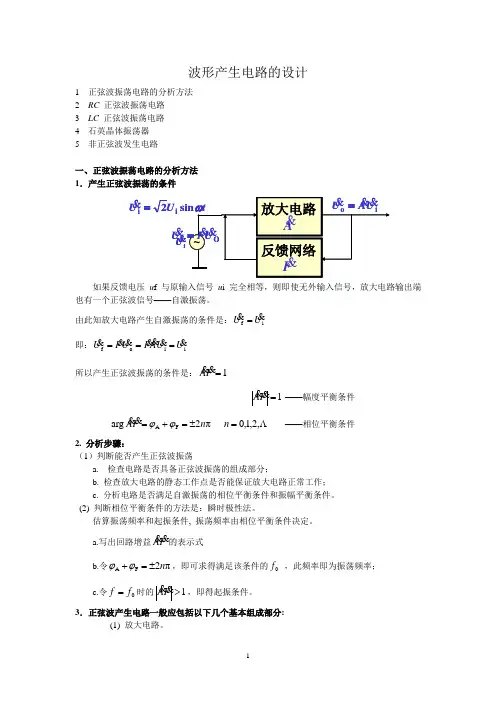

波形产生电路的设计1 正弦波振荡电路的分析方法2 RC 正弦波振荡电路3 LC 正弦波振荡电路4 石英晶体振荡器5 非正弦波发生电路一、正弦波振荡电路的分析方法 1．产生正弦波振荡的条件如果反馈电压 u f 与原输入信号 u i 完全相等，则即使无外输入信号，放大电路输出端也有一个正弦波信号——自激振荡。
由此知放大电路产生自激振荡的条件是：i f U U 即：ii o f U U A F U F U 所以产生正弦波振荡的条件是：1 FA 1 FA ——幅度平衡条件 π2arg FA n F A ,2,1,0 n——相位平衡条件2. 分析步骤：（1）判断能否产生正弦波振荡a. 检查电路是否具备正弦波振荡的组成部分；b. 检查放大电路的静态工作点是否能保证放大电路正常工作；c. 分析电路是否满足自激振荡的相位平衡条件和振幅平衡条件。
(2) 判断相位平衡条件的方法是：瞬时极性法。
估算振荡频率和起振条件, 振荡频率由相位平衡条件决定。
a.写出回路增益FA 的表示式 b.令π2F A n ，即可求得满足该条件的0f ，此频率即为振荡频率；c.令0f f 时的1 FA ，即得起振条件。
3．正弦波产生电路一般应包括以下几个基本组成部分:(1) 放大电路。
~i U 放大电路A i o U A U 反馈网络F t U U sin 2ii O f U F U(2) 反馈网络。
(3) 选频网络。
(4) 稳幅电路。
判断一个电路是否为正弦波振荡器, 就看其组成是否含有上述四个部分。
二、RC 正弦波振荡电路(文氏电桥) （一）RC 串并联网络振荡电路 电路组成：放大电路 —— 集成运放 A ；选频与正反馈网络 —— R 、C 串并联电路； 稳幅环节 —— R F 与 R 组成的负反馈电路。
1．RC 串并联网络的选频特性)1j()1(1j 1j 1j 11221122122211222212f C R C R C C R R C R R C R C R R UU F取 R 1 = R 2 = R ， C 1 = C 2 = C ，令 RC1则： )j(3100F得 RC 串并联电路的幅频特性为：图8.2.2Z 1Z 2FF1/3+90º-90º2002)(31F相频特性为：3arctg0F时，当RC 1031 F 最大， F = 0。
三点式振荡电路能否振荡的判别方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March三点式振荡电路能否振荡的判别方法引言在模拟电子技术课程中，判别振荡电路能否产生振荡的步骤的是：先看直流通路，看放大器件是否工作在放大区；再看交流通路，看是台满足振荡条件。
RC振荡也好，LC振荡电路也好，振荡条件为：AF=1此条件可分解为振幅条件和相位条件，即：1 三点式振荡器的特点所谓三点式振荡器，是指LC振荡器中选频网络有两个电容、一个电感或者两个电感、一个电容组成的振荡器。
一般LC振荡电路在直流通路正常情况下判别能否振荡时由于振幅条件不便于判别，只看相位条件即可，只要相位条件满足，我们就说它能够振荡。
振荡电路中的放大器可以是运放，也可以是由晶体管或者场效应管组成。
对于由运放组成的电路，相位条件相对来说比较好判别；由晶体管或者场效应管组成的放大电路，要判别相位条件对学生来说有一定的难度。
要正确判别相位条件需要先分析放大电路的组态，再看反馈信号与输出信号之间的相位差，两者判断错一个也得不到正确的结果。
对此，根据多年来对模拟电子技术的讲解和对大量的振荡电路的分析，先把自己的一点总结供大家讨论。
我们知道，三点式选频网络中应该有两个电容、一个电感或者两个电感、一个电容组成，如图1所示，为方更叙述，现把选频网络中每两个电抗器件的结点给出一编号。
在分析由晶体管或者场效应管组成的三点式振荡电路时，先看直流通路，在直流通路正常的情况下，交流通路只需要观察是否满足射同基反(或者源同栅反)。
下面结合具体的电路进行说明。
2 电容三点式振荡电路如图2和图3所示，是两个电容三点式的振荡电路。
我们应用射同基反判断相位条件是否满足。
先看图2，图2中晶体管的发射极接的是三点式选频网络的2端，集电极接的是1端，基极在交流通路中接地，所以基极相当于接的是3端。
发射极与基极问接的单个选频器件是电容C2，发射极与集电极之间接的是电容Cl，发射极与其他两个电极之间接的是电抗性质相同的电容，所以射同已经满足；基极与发射极接的电容C2，基极与集电极之间接的单个选频器件是电感L，电感与电容是两个电抗性质相反的器件，所以基反也是满足的，图2电路支流通路正常，又满足射同基反的条件，所以是可以振荡的。

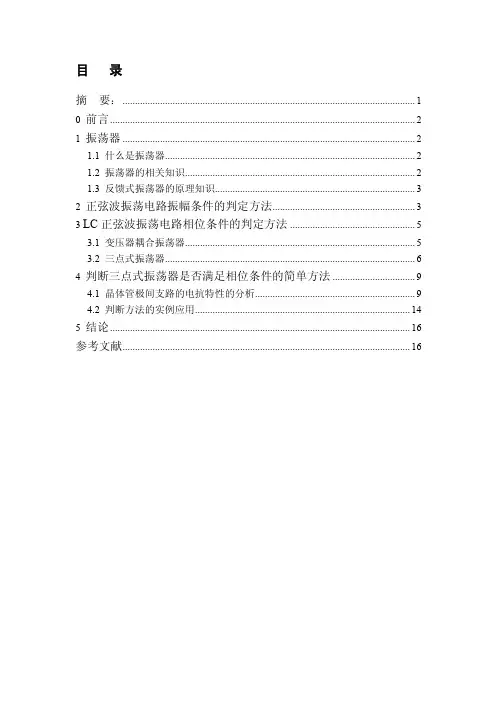

目录摘要： (1)0 前言 (2)1 振荡器 (2)1.1 什么是振荡器 (2)1.2 振荡器的相关知识 (2)1.3 反馈式振荡器的原理知识 (3)2 正弦波振荡电路振幅条件的判定方法 (3)3 LC正弦波振荡电路相位条件的判定方法 (5)3.1 变压器耦合振荡器 (5)3.2 三点式振荡器 (6)4 判断三点式振荡器是否满足相位条件的简单方法 (9)4.1 晶体管极间支路的电抗特性的分析 (9)4.2 判断方法的实例应用 (14)5 结论 (16)参考文献 (16)浅析LC正弦波振荡电路振荡的判断方法摘要：本文主要对LC正弦波振荡电路能否振荡的判断方法进行了浅要分析。
当振荡电路同时满足起振的振幅条件和相位条件时就能产生振荡。
于是本文主要阐述了正弦波振荡电路振幅条件的判定方法和LC正弦波振荡电路相位条件的判定方法。
针对较复杂的三点式振荡器相位条件的辨别，通过对晶体管极间支路的电抗性质进行较全面的分析，并作出总结，之后利用这些结论，可使判断过程大大简化。
关键词：LC正弦波振荡电路；振幅条件；相位条件；电抗性质0 前言正弦波振荡器是《通信电子线路》一书中的重点章节。
本文试图通过对LC正弦波振荡电路能否振荡的判断方法的浅要分析，来更深入地理解该章内容。
在实践中，正弦波振荡器有着相当广泛的应用。
如在通讯、广播、电视系统中用作载波信号源，在工业方面用于高频加热、熔炼、淬火、超声波焊接，在医学方面用于超声诊断、核磁共振成象等。
由此可见，学好正弦波振荡器是十分必要的！从结构上看，正弦波振荡器就是一个没有输入信号的带有选频网络的正反馈放大器。
它也是一种能量转换器，无需外加信号，就能自动地把直流电转换成具有一定频率、一定波形和一定幅度的正弦交流电。
正弦波振荡器一般可分为：RC正弦波振荡器、LC正弦波振荡器、石英晶体振荡器，其中LC正弦波振荡器又可分为：变压器耦合振荡器、三点式振荡器。
本文通过对LC正弦波振荡电路的分析说明：当振荡电路同时满足起振的振幅条件和相位条件时就能产生振荡。
LC正弦波振荡电路LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。
在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。
由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。
一、LC谐振回路的频率特性LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。
图(a)为理想电路，无损耗，谐振频率为（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得在信号频率较低时，电容的容抗()很大，网络呈感性；在信号频率较高时，电感的感抗()很大，网络呈容性；只有当f=f0时，网络才呈纯阻性，且阻抗最大。
这时电路产生电流谐振，电容的电场能转换成磁场能，而电感的磁场能又转换成电场能，两种能量相互转换。
实际的LC并联网络总是有损耗的，各种损耗等效成电阻R，如图(b)所示。
电路的导纳为回路的品质因数（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得上式表明，选频网络的损耗愈小，谐振频率相同时，电容容量愈小，电感数值愈大，品质因数愈大，将使得选频特性愈好。
当f=f0时，电抗（推导过程如下）公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得当网络的输入电流为I0时，电容和电感的电流约为QI o。
根据式，可得适用于频率从零到无穷大时LC并联网络电抗的表达式Z=1/Y，其频率特性如下图所示。
浅析LC正弦波振荡电路振荡的判断方法正弦波振荡电路是一种能够产生稳定且频率可调的正弦波信号的电路。
判断该电路是否振荡的方法主要可以从以下几个方面进行分析：振荡条件、负反馈条件、频率稳定性和稳定准则。
首先，振荡条件是正弦波振荡电路是否能够产生自持振荡的前提条件。
振荡条件由反馈回路和放大器组成。
反馈回路在正弦波振荡电路中起到将输出信号反馈到输入端的作用。
当反馈回路达到必要的条件时，则电路可以产生自持振荡。
一般来说，需要满足反馈系数大于1、相位差为0或180度等条件，才能使正弦波振荡电路产生振荡。
其次，负反馈条件是正弦波振荡电路能够稳定振荡的关键。
负反馈能够减小电路的非线性失真，提高电路的稳定性和频率响应。
当负反馈引入到正弦波振荡电路中时，正反馈部分的放大倍数必须小于负反馈部分的放大倍数，否则电路会失去稳定性。
因此，判断正弦波振荡电路是否稳定振荡的一个重要条件是负反馈部分放大倍数大于正反馈部分放大倍数。
然后，频率稳定性是正弦波振荡电路频率可调的重要特点。
一个稳定的正弦波振荡电路应当能够在一定范围内调节输出频率，并且频率的变化对振荡幅度和相位没有明显影响。
一般来说，频率稳定性可以通过电感、电容或者晶体等元件来实现。
其中，使用LC电路实现振荡时，电感和电容的数值和结构参数对频率稳定性有重要影响，而晶体则可以提供高稳定的频率源。
最后，稳定准则是判断正弦波振荡电路振荡稳定性的关键条件之一、稳定准则是通过对电路的频率、相位和幅度进行分析和计算，通过稳态和暂态分析来确认电路的稳定性。
一般来说，稳定准则可以通过Nyquist准则、Bode准则、根轨迹法等方法来进行分析和计算。
这些方法能够帮助我们找到电路的极点和极点位置，从而判断电路的稳定性。
总的来说，判断正弦波振荡电路振荡的方法涉及到振荡条件、负反馈条件、频率稳定性和稳定准则等方面。
通过分析电路的结构和元件参数，可以判断电路是否具有振荡的能力，并通过稳定准则来验证电路的稳定性。

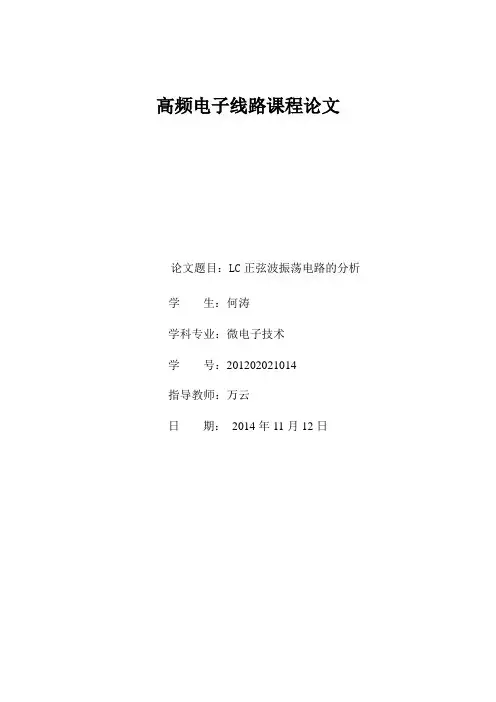

高频电子线路课程论文论文题目：LC正弦波振荡电路的分析学生：何涛学科专业：微电子技术学号：201202021014指导教师：万云日期：2014年11月12日目录目录 (2)摘要 (3)一.振荡器 (4)1.1 什么是振荡器 (4)1.2 振荡器的相关知识 (4)1.2.1 振荡器的分类 (4)1.2.2 正弦波振荡器的应用 (4)1.3 反馈式振荡器的原理知识 (4)二.正弦波振荡器振幅条件的判定方法 (5)三.LC正弦波振荡电路相位条件的判定方法 (7)3.1变压器耦合振荡器 (7)3.1.1 什么是变压器的同名端 (7)3.1.2 变压器耦合振荡器 (7)3.2 三点式振荡器 (9)四.判断三点式振荡器是否满足相位条件的简单方法 (10)4.1 晶体管极间支路电抗特性的分析 (10)4.1.1 LC串联、并联支路的电抗特性 (11)4.2 判断方法的实例应用 (12)五.结论 (13)参考文献 (14)摘要本文主要对LC正弦波振荡电路能否振荡的判断方法进行了浅要分析。
当振荡电路同时满足起振的振幅条件和相位条件时就能产生振荡。
于是本文主要阐述了正弦波振荡电路振幅条件的判定方法和LC正弦波振荡电路相位条件的判定方法。
针对较复杂的三点式振荡器相位条件的辨别，通过对晶体管极间支路的电抗性质进行较全面的分析，并作出总结，之后利用这些结论，可使判断过程大大简化。
关键词：LC正弦波振荡电路；振幅条件；相位条件；电抗性质一.振荡器1.1 什么是振荡器不需外加输入信号，便能自行产生输出信号的电路称为振荡器。
1.2 振荡器的相关知识1.2.1 振荡器的分类按照所产生的波形，振荡器可分为正弦波振荡器和非正弦波振荡器。
按照产生振荡的工作原理，振荡器可分为反馈式振荡器和负阻式振荡器。
所谓反馈式振荡器是利用正反馈原理构成的振荡器，是目前最广泛的一类振荡器。
所谓负阻式振荡器是利用具有负阻特性的器件构成的振荡器，在这种电路中，负阻起的作用，是将振荡回路正阻抵消以维持等幅振荡。
振荡电路能够起振必须同时满足幅度条件和相位条件。

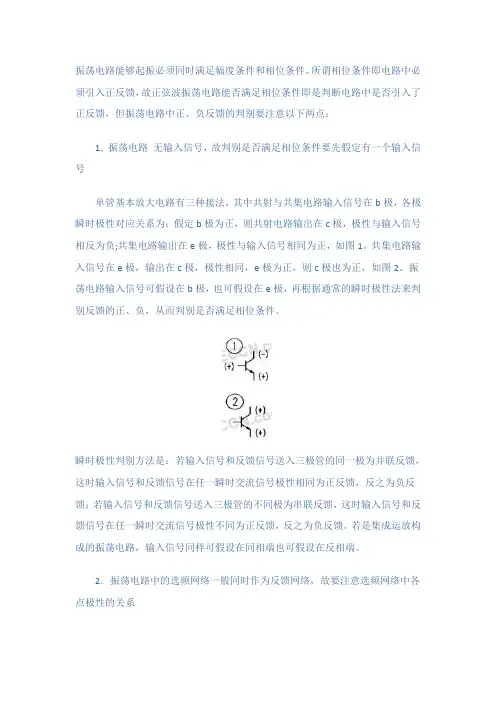

所谓相位条件即电路中必须引入正反馈，故正弦波振荡电路能否满足相位条件即是判断电路中是否引入了正反馈，但振荡电路中正、负反馈的判别要注意以下两点：1．振荡电路无输入信号，故判别是否满足相位条件要先假定有一个输入信号单管基本放大电路有三种接法，其中共射与共集电路输入信号在b极，各极瞬时极性对应关系为：假定b极为正，则共射电路输出在c极，极性与输入信号相反为负;共集电路输出在e极，极性与输入信号相同为正，如图1。
共集电路输入信号在e极，输出在c极，极性相同，e极为正，则c极也为正，如图2。
振荡电路输入信号可假设在b极，也可假设在e极，再根据通常的瞬时极性法来判别反馈的正、负，从而判别是否满足相位条件。
瞬时极性判别方法是：若输入信号和反馈信号送入三极管的同一极为并联反馈，这时输入信号和反馈信号在任一瞬时交流信号极性相同为正反馈，反之为负反馈；若输入信号和反馈信号送入三极管的不同极为串联反馈，这时输入信号和反馈信号在任一瞬时交流信号极性不同为正反馈，反之为负反馈。
若是集成运放构成的振荡电路，输入信号同样可假设在同相端也可假设在反相端。
2．振荡电路中的选频网络一般同时作为反馈网络，故要注意选频网络中各点极性的关系1)RC选频网络输入与输出极性相同，如图3。
2)变压器LC选频网络中变压器的同名端极性相同。
3)电感三点式LC选频网络要注意交流等效接地点，1点接地(如图4)，则2、3点极性相同(1、3点是对称的)；2点接地(如图5)，则1、3点极性相反。
4)电容三点式LC选频网络同样要注意交流等效接地点，各点极性的关系与电感三点式相同，如图6、图7，下面以具体电路为例。
判断方法一：图8为RC选频振荡电路。
假定输入信号在b极，某瞬时极性为正，输出在c极，则极性为负，RC选频网络同时作为反馈网络，基本放大电路的输出作为反馈网络的输入，极性瞬时为负，则反馈的输出1端也为负，反馈引回e 极，则e极为负。
L C正弦波振荡电路LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。
在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。
由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。
一、LC谐振回路的频率特性LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。
图(a)为理想电路，无损耗，谐振频率为公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得在信号频率较低时，电容的容抗()很大，网络呈感性；在信号频率较高时，电感的感抗()很大，网络呈容性；只有当f=f0时，网络才呈纯阻性，且阻抗最大。
这时电路产生电流谐振，电容的电场能转换成磁场能，而电感的磁场能又转换成电场能，两种能量相互转换。
实际的LC并联网络总是有损耗的，各种损耗等效成电阻R，如图(b)所示。
电路的导纳为回路的品质因数公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得上式表明，选频网络的损耗愈小，谐振频率相同时，电容容量愈小，电感数值愈大，品质因数愈大，将使得选频特性愈好。
当f=f0时，电抗公式推导过程：电路导纳为令式中虚部为零，就可求出谐振角频率式中Q为品质因数当Q>>1时，，所以谐振频率将上式代入，得出当f=f0时，电抗当Q>>1时，，代入，整理可得0o根据式，可得适用于频率从零到无穷大时LC 并联网络电抗的表达式Z=1/Y，其频率特性如下图所示。
Q值愈大，曲线愈陡，选频特性愈好。
目录摘要： (1)0 前言 (2)1 振荡器 (2)1.1 什么是振荡器 (2)1.2 振荡器的相关知识 (2)1.3 反馈式振荡器的原理知识 (3)2 正弦波振荡电路振幅条件的判定方法 (3)3 LC正弦波振荡电路相位条件的判定方法 (5)3.1 变压器耦合振荡器 (5)3.2 三点式振荡器 (6)4 判断三点式振荡器是否满足相位条件的简单方法 (9)4.1 晶体管极间支路的电抗特性的分析 (9)4.2 判断方法的实例应用 (14)5 结论 (16)参考文献 (16)浅析LC正弦波振荡电路振荡的判断方法摘要：本文主要对LC正弦波振荡电路能否振荡的判断方法进行了浅要分析。
当振荡电路同时满足起振的振幅条件和相位条件时就能产生振荡。
于是本文主要阐述了正弦波振荡电路振幅条件的判定方法和LC正弦波振荡电路相位条件的判定方法。
针对较复杂的三点式振荡器相位条件的辨别，通过对晶体管极间支路的电抗性质进行较全面的分析，并作出总结，之后利用这些结论，可使判断过程大大简化。
关键词：LC正弦波振荡电路；振幅条件；相位条件；电抗性质0 前言正弦波振荡器是《通信电子线路》一书中的重点章节。
本文试图通过对LC正弦波振荡电路能否振荡的判断方法的浅要分析，来更深入地理解该章内容。
在实践中，正弦波振荡器有着相当广泛的应用。
如在通讯、广播、电视系统中用作载波信号源，在工业方面用于高频加热、熔炼、淬火、超声波焊接，在医学方面用于超声诊断、核磁共振成象等。
由此可见，学好正弦波振荡器是十分必要的！从结构上看，正弦波振荡器就是一个没有输入信号的带有选频网络的正反馈放大器。
它也是一种能量转换器，无需外加信号，就能自动地把直流电转换成具有一定频率、一定波形和一定幅度的正弦交流电。
正弦波振荡器一般可分为：RC正弦波振荡器、LC正弦波振荡器、石英晶体振荡器，其中LC正弦波振荡器又可分为：变压器耦合振荡器、三点式振荡器。
本文通过对LC正弦波振荡电路的分析说明：当振荡电路同时满足起振的振幅条件和相位条件时就能产生振荡。
需要特别指出的是，当三点式振荡器符合“射同基反”的构成原则时，就满足了振荡的相位条件[1-2]；对于电路较复杂的三点式振荡器，通过分析晶体管极间支路的电抗性质，并利用其分析结果，可以使其相位条件的判断过程大大简化。
1 振荡器1.1 什么是振荡器不需外加输入信号，便能自行产生输出信号的电路称为振荡器。
1.2 振荡器的相关知识1.2.1振荡器的分类1按照所产生的波形，振荡器可分为正弦波振荡器和非正弦波振荡器。
按照产生振荡的工作原理，振荡器可分为反馈式振荡器和负阻式振荡器。
所谓反馈式振荡器是利用正反馈原理构成的振荡器，是目前最广泛的一类振荡器。
所谓负阻式振荡器是利用具有负阻特性的器件构成的振荡器，在这种电路中，负阻起的作用，是将振荡回路正阻抵消以维持等幅振荡。
1.2.2 正弦波振荡器的应用正弦波振荡器的应用大致可分为两类：一类是频率输出，另一类是功率输出。
所谓频率输出是指，用正弦波振荡器产生具有准确而稳定的频率的电信号。
它的应用范围极为广泛。
例如，在无线电通信、广播、电视发射机中，用来产生所需的载波信号；在超外差接收机中，用来产生本地振荡信号；在各种无线电测量仪器中，用作各种频段的正弦波信号源；在数字系统中，用作时钟信号源；作为时间基准，用于定时器、时标、电子钟表，等等。
很明显，在这一类应用中输出信号频率的准确和稳定是主要的性能指标，对输出功率的要求则不是主要的。
在功率输出类中，正弦波振荡器用作高频功率源，如工业用的高频加热设备和医用的电疗仪器等。
在这一类应用中，高效率输出大功率则是对它的主要要求，而对振荡频率的准确、稳定不必苛求。
1.3 反馈式振荡器的原理知识1．反馈式正弦波振荡器是最常见的一种振荡器，它是由放大器、选频网络和反馈网络组成的一个闭合环路，如图 1.1所示。
若反馈回来的信号F X •(F O X F X •••=)满足F I X X ••=，则反馈信号就能代替输入信号，使电路产生稳定的输出信号Xo •，这就是振荡器的工作原理。
F I X X ••=表明振荡时反馈信号的相位与原输入信号相位相同，即反馈必须为正反馈。
图1.1反馈式正弦波振荡器原理图2．反馈式振荡器工作时，其初始的激励是接通电源时存在的电冲击及各种热噪声等，由于这些信号较弱，为建立起振荡，电路必须满足︱F X •︱＞︱I X •︱，可得AF ＞1。
即反馈式正弦波振荡电路起振条件是：AF ＞1和ΦA +ΦF =2n π，(n=0，1，22，…)它们被分别称为振荡器起振的振幅条件和相位条件。
一个振荡电路必须同时满足这两个条件才能振荡。
下面将分别从起振的振幅条件和相位条件两方面判断正弦波振荡电路能否振荡的简明判定方法。
2 正弦波振荡器振幅条件的判定方法针对振幅条件[3]，只要分析：(1) 放大电路结构是否合理，即电路是否有可能提供合适的静态工作点（即Q 点）；(2) 电路是否存在交流反馈电压（该反馈电压应直接加到输入端）。
如果电路满足第(1)点，就认为该电路能提供振荡所需的放大倍数即A值满足；如果电路满足第(2)点，则可认为该电路能提供振荡所需的反馈系数即F值满足。
若电路同时满足(1)、(2)两点，则可判定该电路满足振荡的振幅条件。
下面是判断振荡电路是否满足振幅条件的实例分析。
根据上面所给的方法，不难判断图2.1电路不满足振荡的振幅条件。
因为在图2.1中，从直流通路来看三极管的集电极（C极）被电感线圈L对地短路，所以可判断该电路不可能有合适的静态工作点，也就不能提供振荡所需的放大倍数，而且该电路不存在反馈电压，由此便可知道该电路不满足振荡的振幅条件不能振荡。
同样可以分析图2.2电路，该电路虽然存在反馈电压，但由于电容C1的隔直作用该电路也不可能有合适的静态工作点，即不能满足振荡电路起振的振幅条件，所以也不能振荡。
不过只要将该电路中的电容C1移到图2.3所示的位置即可使电路满足振幅条件。
图2.1判断振荡器是否满足振幅条件的实例（一）34图2.2判断振荡器是否满足振幅条件的实 图2.3判断振荡器是否满足振幅条件的实 例（二） 例（三）3 LC 正弦波振荡电路相位条件的判定方法凡采用LC 谐振回路作为选频网络的反馈式振荡器称为LC 正弦波振荡器。
按照反馈网络的形式来分，LC 正弦波振荡器可分为：变压器耦合振荡器、三点式振荡器。
针对相位条件[3]，可依据瞬时极性法判定电路中存在的反馈是否是正反馈来加以判别。
下面针对LC 正弦波振荡电路的具体实例来说明其判定方法。
为分析电路的方便，特别提出以下两点说明：1．本文所画的电路图均指振荡电路的交流等效电路；2．假设本文的电路均已满足起振的振幅条件，即只要电路满足起振的相位条件就可振荡。
3.1变压器耦合振荡器3.1.1 什么是变压器的同名端在分析具体电路之前，先来介绍一下什么是变压器的同名端[4]。
同名端是指在同一交变磁通的作用下，任一时刻两个（或两个以上）绕组中都具有相同电势极性的端头彼此互为同名端。
变压器的极性辨别就属于同名端问题。
变压器及三相变压器同名端的含义用“•”来表示初、次级绕组感生电动势的相位。
初、次级绕组均带“”的两对应端，表示该两端感生电动势的相位相同，称为同名端。
一端带“••”而另一端不带“•”的两对应端，则表示该两端感生电动势相位相反，称为非同名端，亦称为异名端。
3.1.2 变压器耦合振荡器变压器耦合振荡器是通过变压器的初、次级互感耦合产生反馈电压的，因此，为了满足正反馈条件，必须正确地设置初、次级绕组的同名端。
根据晶体管三个电极上输出与输入的相位关系，即射极与基极和集电极与射极为同相关系，而集电极与基极则为反相关系。
因此，以射极为准，当变压器初、次级绕组与晶体管相接时，其同名端设置应遵照如下规则[5]：射极相接的绕组端与基极或集电极相接的另一绕组端应为同名端，否则不满足正反馈的条件。
这一规则也可以概括为“射基（集）同名”。
并且在变压器耦合振荡器的分析中，这种规则可作为判别其是否满足相位条件的依据。
下面通过实例来说明其判别方法：在图 3.1(a)电路中，发射极相接的绕组端与基极相接的另一绕组端为同名端，所以它满足振荡的相位条件，即以该交流等效电路为基础构成的振荡电路可以产生振荡。
在图3.1(b)电路中，发射极相接的绕组端与集电极相接的另一绕组端为同名端（注意，都不打点也属于同名端），所以它满足振荡的相位条件，即以该交流等效电路为基础构成的振荡电路可以产生振荡。
在图 3.1(c)电路中，发射极相接的绕组端与基极相接的另一绕组端为异名端，所以它不满足振荡的相位条件，即以该交流等效电路为基础构成的振荡电路不能产生振荡。
在图3.1(d)电路中，对于有抽头的绕组，由于绕组有一端接地，因而电极与抽头相接处的同名端，可移至另一不接地的绕组端处，所以发射极相接的绕组端与基极相接的另一绕组端为同名端，因此它满足振荡的相位条件，即以该交流等效电路为基础构成的振荡电路可以产生振荡。
5图3.1振荡电路相位条件的判别实例3.2 三点式振荡器三点式振荡电路是指作为选频网络的LC谐振回路（兼做反馈网络）的三个端点分别与晶体管的三个电极相连接的LC正弦波振荡电路。
其交流通路的一般结构如图3.2所示，图中X1、X2、X3表示组成LC谐振回路各元件的电抗，输出电压通过X1反馈到放大电路的输入端。
这类振荡器在判断相位条件时可采用在瞬时极性法[6]基础上总结出的更为简单的方法[1-2]，即只要电路中三个电抗元件满足下面两①与X2应为同性电抗元件（都为容性或都为感性），个条件，电路就可振荡：X1②应与X1、X2互为异性电抗元件（感性与容性互为异性）。
为了便于记忆，可X3以概括为“射同基反”的构成规则。
图3.2三点式振荡器组成下面就应用这种判断方法，对图3.3中的实例逐一进行判断。
在图3.3(a)电路中，X1呈容性，X2呈感性。
显然这不符合相位判断法则第①条，即不符合相位条件。
意即以此等效电路为基础所构成的三点式振荡器是不能起6振的。
在图3.3(b)电路中，X1、X2均呈容性，X3呈感性，符合相位判断法则条件，即满足相位条件。
意即以此等效电路为基础所构成的三点式振荡器是可以起振的。
在图3.3(c)电路中，X1、X2均呈感性，X3呈容性，符合相位判断法则的两个条件，即满足相位条件。
意即以此等效电路为基础所构成的三点式振荡器是可以起振的。
在图3.3(d)电路中，X1、X2均呈容性，符合相位判断法则第①条。
X3由L1和C3串联支路组成，根据判断法则第②条，X3应呈感性。
根据已有知识，经计算213313(X jL C C ω1)ω=−，假设L1、C3串联支路的固有谐振频率为03ω=2230313(X j C ωωω1)=−。
