1，因为回流现象的产生而造成生活饮用水系统的水质劣化，称之为回流污染，也称倒流污染。
2，回流性质：包括虹吸回流和背压回流。
1）虹吸回流是由于供水系统供水端压力降低或产生负压（真空或部分真空）而引起的回流。
例如，由于附近管网救火、爆管、修理造成的供水中断；2）背压回流是由于供水系统的下游压力变化，用水端的水压高于供水端的水压，出现大于上游压力而引起的回流，可能出现在热水或压力供水等系统中。
例如，锅炉的供水压力低于锅炉的运行压力时，锅炉内的水会回流入供水管道。
3，防止回流污染产生的技术措施一般可采用空气隔断、倒流防止器、真空破坏器等措施和装置。
选择防回流设施要考虑的因素有：①回流性质：虹吸回流和背压回流②回流而造成危害程度：本规范参照国内外标准基础上确定低、中、高三档：a.低危险级。
回流造成损害不至于危害公众健康，对生活饮用水在感官上造成不利影响；b.中危险级。
回流造成对公众健康有潜在损害；c.高危险级。
回流造成对公众生命和健康造成严重危害。
4，倒流防止器的种类：1）减压型倒流防止器：局部水头损失宜0.07MPa。
2）低阻力倒流防止器，局部水头损失宜0.03~0.04MPa。
3）双止回阀倒流防止器器。
5，倒流防止器设置位置应满足下列要求：1)不应装在有腐蚀性和污染的环境；2)排水口不得直接接至排水管，应采用间接排水；3)应安装在便于维护的地方，不得安装在可能结冻或被水淹没的场所。
6，真空破坏器种类1）大气型真空破坏器：一种可在给水管内压力小于大气压时导入大气的真空破坏器，局部水头损失宜0.02MPa。
2）压力型真空破坏器：一种在给水管道内失压至某一设定压力时先行断流，继后产生真空时导入大气防止虹吸回流的真空破坏器，局部水头损失宜0.035~0.045MPa。
3）软管型真空破坏器：一种专用连接软管的真空破坏器。
7，真空破坏器的设置位置应满足下列要求：1）不应装在有腐蚀性和污染的环境；2）应直接安装于配水支管的最高点，其位置高出最高用水点或最高溢流水位的垂直高度，压力型不得小于300mm；大气型不得小于150mm；3）真空破坏器的进气口应向下。

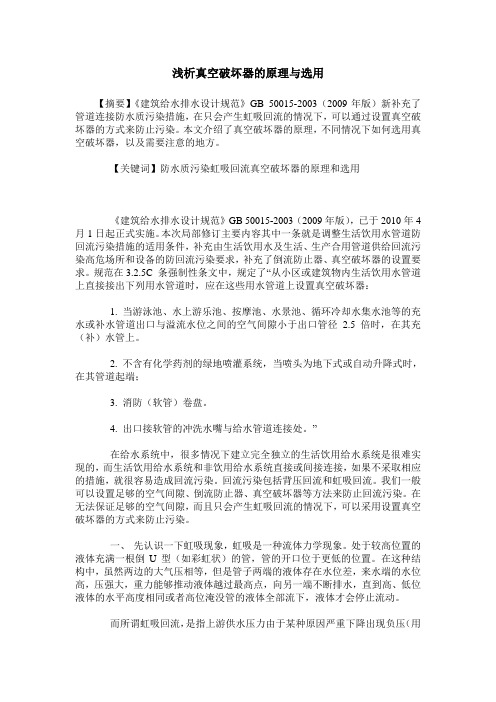

浅析真空破坏器的原理与选用【摘要】《建筑给水排水设计规范》GB 50015-2003（2009年版）新补充了管道连接防水质污染措施，在只会产生虹吸回流的情况下，可以通过设置真空破坏器的方式来防止污染。
本文介绍了真空破坏器的原理，不同情况下如何选用真空破坏器，以及需要注意的地方。
【关键词】防水质污染虹吸回流真空破坏器的原理和选用《建筑给水排水设计规范》GB 50015-2003（2009年版），已于2010年4月1日起正式实施。
本次局部修订主要内容其中一条就是调整生活饮用水管道防回流污染措施的适用条件，补充由生活饮用水及生活、生产合用管道供给回流污染高危场所和设备的防回流污染要求，补充了倒流防止器、真空破坏器的设置要求。
规范在3.2.5C 条强制性条文中，规定了“从小区或建筑物内生活饮用水管道上直接接出下列用水管道时，应在这些用水管道上设置真空破坏器：1. 当游泳池、水上游乐池、按摩池、水景池、循环冷却水集水池等的充水或补水管道出口与溢流水位之间的空气间隙小于出口管径2.5倍时，在其充（补）水管上。
2. 不含有化学药剂的绿地喷灌系统，当喷头为地下式或自动升降式时，在其管道起端；3. 消防（软管）卷盘。
4. 出口接软管的冲洗水嘴与给水管道连接处。
”在给水系统中，很多情况下建立完全独立的生活饮用给水系统是很难实现的，而生活饮用给水系统和非饮用给水系统直接或间接连接，如果不采取相应的措施，就很容易造成回流污染。
回流污染包括背压回流和虹吸回流。
我们一般可以设置足够的空气间隙、倒流防止器、真空破坏器等方法来防止回流污染。
在无法保证足够的空气间隙，而且只会产生虹吸回流的情况下，可以采用设置真空破坏器的方式来防止污染。
一、先认识一下虹吸现象，虹吸是一种流体力学现象。
处于较高位置的液体充满一根倒U型（如彩虹状）的管，管的开口位于更低的位置。
在这种结构中，虽然两边的大气压相等，但是管子两端的液体存在水位差，来水端的水位高，压强大，重力能够推动液体越过最高点，向另一端不断排水，直到高、低位液体的水平高度相同或者高位淹没管的液体全部流下，液体才会停止流动。

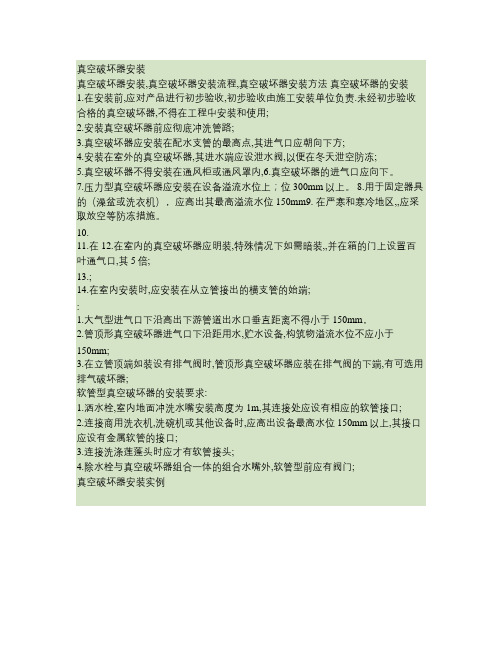

真空破坏器安装真空破坏器安装,真空破坏器安装流程,真空破坏器安装方法真空破坏器的安装1.在安装前,应对产品进行初步验收,初步验收由施工安装单位负责.未经初步验收合格的真空破坏器,不得在工程中安装和使用;2.安装真空破坏器前应彻底冲洗管路;3.真空破坏器应安装在配水支管的最高点,其进气口应朝向下方;4.安装在室外的真空破坏器,其进水端应设泄水阀,以便在冬天泄空防冻;5.真空破坏器不得安装在通风柜或通风罩内,6.真空破坏器的进气口应向下。
7.压力型真空破坏器应安装在设备溢流水位上；位300mm以上。
8.用于固定器具的（澡盆或洗衣机），应高出其最高溢流水位150mm9. 在严寒和寒冷地区,,应采取放空等防冻措施。
10.11.在12.在室内的真空破坏器应明装,特殊情况下如需暗装,,并在箱的门上设置百叶通气口,其5倍;13.;14.在室内安装时,应安装在从立管接出的横支管的始端;:1.大气型进气口下沿高出下游管道出水口垂直距离不得小于150mm，2.管顶形真空破坏器进气口下沿距用水,贮水设备,构筑物溢流水位不应小于150mm;3.在立管顶端如装设有排气阀时,管顶形真空破坏器应装在排气阀的下端,有可选用排气破坏器;软管型真空破坏器的安装要求:1.洒水栓,室内地面冲洗水嘴安装高度为1m,其连接处应设有相应的软管接口;2.连接商用洗衣机,洗碗机或其他设备时,应高出设备最高水位150mm以上,其接口应设有金属软管的接口;3.连接洗涤莲蓬头时应才有软管接头;4.除水栓与真空破坏器组合一体的组合水嘴外,软管型前应有阀门;真空破坏器安装实例武汉远明丰真空破坏器价格比同尺寸和类型的进口真空破坏器要便宜的多，远明丰真空破坏器目前只有DN15一种口径，该口径分为批发价和零售价格两种价格，一般50只以下算零售，按150元一只的零售价格来交易，100只以上算批发价格，按130一只卖，50-100只价格为140一只，需要提醒的是以上远明丰真空破坏器价格不含税和运费，需要DN20和DN25口径的真空破坏器可以通过DN15真空破坏器加变径接头来实现，变径接头可由客户自己购买或者委托远明丰代买。
生活饮用给水系统中真空破坏器的设置、选用及安装1 真空破坏器的设置根据可能发生的回流所造成的危害程度（详《建规》附录A），一般可采用设置真空破坏器或倒流防止器的回流污染防止措施。
两者的主要区别是：真空破坏器是防虹吸回流，不能用于防背压回流，用于生活饮用给水系统中规格一般不大于DN50mm，重量轻、体积小；倒流防止器是防背压回流，当然也可以防虹吸回流，用于生活饮用给水系统中规格一般不小于DN50mm，重量重、体积大。
1.1 真空破坏器的种类真空破坏器分为三种：（1）大气型真空破坏器：一种可在给水管内压力小于大气压时导入大气，在不通水时与大气相通的真空破坏器。
（2）压力型真空破坏器：一种在给水管道内失压至某一设定压力时先行断流，继后产生真空时导入大气防止虹吸回流的真空破坏器。
（3）软管型真空破坏器：一种专用连接软管的真空破坏器。
真空破坏器的局部阻力按其结构形式可按表1选用。
表1 真空破坏器局部阻力（kPa）结构形式公称尺寸DN(mm) 大气型压力型软管型水平直通管顶型角型组合水嘴水平直通角型组合水嘴A型B型153.6 忽略20.0 3.6 7.2 40.29.6 8.4 ―20 4.0忽略30.0 3.6 7.2 22.0 8.48.4 68.0 25 1.9 忽略40.0 3.6 5.0 24.0 8.4 12.0―32 ―忽略40.0――――――40 ―忽略60.0 ――――――50―忽略60.0 ――――――注：本表水流速度按：DN15~ DN20取小于等于1.0m/s，DN25~DN40取小于或等于1.2m/s，DN50取小于等于1.5m/s。
1.2 真空破坏器的设置场所《建规》第3. 2. 5C 条（该条文为强制性条文，必须严格执行）明确规定了真空破坏器的设置场所，内容如下：“从小区或建筑物内生活饮用水管道上直接接出下列用水管道时，应在这些用水管道上设置真空破坏器：（1）当游泳池、水上游乐池、按摩池、水景池、循环冷却水集水池等的充水或补水管道出口与溢流水位之间的空气间隙小于出口管径2.5倍时，在其充（补）水管上；（2）不含有化学药剂的绿地喷灌系统，当喷头为地下式或自动升降式时，在其管道起端；（3）消防（软管）卷盘；（4）出口接软管的冲洗水嘴与给水管道连接处。
【微分享】倒流防止器的设置与选用防回流污染在美国备受重视，在生活饮用水和非饮用水管道直接或间接交叉连接处，回流是被严格禁止的。
直接交叉连接示意间接交叉连接示意我国则从2003年版的建水规开始对防回流污染做出了规定。
现行的GB50015-2019《建筑给水排水设计规范》就对防回流措施做了明确规定，并区分了回流种类。
第3.3.7~3.3.10条对倒流防止器的设置位置有明确要求，均为强条。
第3.1.4条回流种类分为背压回流、虹吸回流。
背压回流示意反虹吸回流示意3.3.7~3.3.10条，设置倒流防止器的场所同时同一设置点处不应重复设置防回流设施。
倒流防止器应根据不同性质、不同危险等级、不同情况的回流污染来选用，建水标在附录中给出了参考。
附录A对于危害程度建水标未作说明，但应考虑到对水质是否有健康危害。
以下为常见企业类型的危害程度示例。
防回流选择参考流程图。
应考虑是否存在背压，危害程度，是否为持续压力，安装方向等因素。
倒流防止器分类与构造倒流防止器根据构造分为减压型倒流防止器、非减压型倒流防止器。
减压型倒流防止器由进水止回阀、出水止回阀和水力控制自动排水阀组成。
当止回阀发生渗漏或阀前压力小于阀后压力，或阀后压力大于阀前压力时，排水阀都会在压差值的水力作用下自动排水，形成空气隔断，防止回流。
非减压型倒流防止器由进水止回阀、出水止回阀和水力控制排水阀组成，但无减压型倒流防止器的测试孔和减压腔。
解决方案示例：灌溉系统反虹吸解决方案消防系统背压回流解决方案灌溉系统背压回流解决方案安装大样图示例：法兰连接减压型倒流防止器室内安装（不带水表）法兰连接减压型倒流防止器室外地上安装（不带水表）法兰连接倒流防止器室外地下安装（不带水表）版权声明：未经许可，禁止以机电人脉编辑版本转载。
真空破坏器选用
真空破坏器选用,真空破坏器选型,真空破坏器选用原则
真空破坏器的选用
真空破坏器仅适用于防止虹吸回流场所。
大气型真空破坏器，适用于其下游管道上不设置可关断阀门且出口无回压可能的场所，宜选用单进气型真空破坏器。
压力型真空破坏器，适用于下游设置了可关断阀门的管道。
宜选用出口止回型真空破坏器，或采用单进气型真空破坏器与下游管道止回阀配合形式。
立管顶部宜选用单进气型真空破坏器和排气阀组合型。
软管型真空破坏器，适用于下游专门连接软管且可能产生虹吸回流和低背压回流的场所，应选用进口止回型真空破坏器
远明丰真空破坏器的产品特点：
远明丰真空破坏器工作安全可靠性高，正压状态时密封性好不漏水，负压状态时盖板灵活，补气迅速补气量大；
远明丰真空破坏器无需人员操作控制，完全自动工作，利用大气压座位动力源，无需外接其他动力源；
远明丰真空破坏器安装简单，无需调试，只需按说明书正确安装即可正常使用；
远明丰真空破坏器基本不需要维护维修；
远明丰真空破坏器的应用范围：
远明丰真空破坏器广泛应用于各种容易产生真空的系统，在系统形成负压的时候及时吸入空气保护系统。
远明丰真空破坏器在生活饮用水管道中用来自动消除管道内的真空度，使水断流，防止出现可能的虹吸回流危及生活饮用水系统水质安全。
远明丰真空破坏器的技术参数：
最大工作压力：16bar 最小密封压力：0.2bar
工作温度：0-110℃工作介质：水或水与乙二醇的混合液（乙二醇的浓度不超过50%）接口尺寸：1/2″螺纹标准：ISO 228/1
真空破坏器选用,真空破坏器选型,真空破坏器选用原则。
前言日常设计中，经常遇到强制性条文。
那么，什么是强制性条文呢？根据《工程建设标准编写规定》中第二十七条：标准中强制性条文的编写还应符合下列规定：一、强制性条文应为直接涉及人民生命财产安全、人身健康、环境保护、能源资源节约和其他公共利益，且必须严格执行的条文；二、强制性条文应为完整的条，当特殊需要时可为完整的款；三、强制性条文应为黑体字。
强制性条文并非是一成不变的。
现阶段的强制性条文，规范修订时可能转为非强制性条文；现阶段的非强制性条文，规范修订时可能转为强制性条文。
最近几年，设计规范修编较多，强制性条文变化较大。
根据设计需要，对建筑给水排水专业设计相对较为常用的设计规范中的强制性条文做了汇总，并就其中的问题做了一定的分析。
限于本人能力有限，不当之处，敬请业内同仁不吝批评指正。
2018.11目录（Contents）1：《建筑给水排水设计规范》GB50015-2003（2009年版）2：《建筑设计防火规范》GB50016-2014（2018年版）3：《建筑灭火器配置设计规范》GB50140-20054：《自动喷水灭火系统设计规范》GB50084-20175：《住宅设计规范》GB50096-20116：《住宅建筑规范》GB50368-2005（全文强条）7：《城镇给水排水技术规范》GB50788-2012（全文强条）8：《汽车库、修车库、停车场设计防火规范》GB50067-20149：《综合医院建筑设计规范》GB51039-201410：《消防给水及消火栓系统技术规范》GB50974-201411：《建筑屋面雨水排水系统技术规程》CJJ142-201412：《建筑与小区雨水控制及利用工程技术规范》GB50400-2016 13：《室外排水设计规范》GB50014-2006(2016年版)14：《室外给水设计规范》GB50013-200615：《民用建筑节水设计标准》GB50555-201016：《气体灭火系统设计规范》GB50370-200517：《水喷雾灭火系统技术规范》GB50219-201418：《建筑机电工程抗震设计规范》GB50981-201419：《建筑中水设计标准》GB50336-201820：《人民防空地下室设计规范》GB50038-200521：《人民防空工程设计防火规范》GB50098-200922：《固定消防炮灭火系统设计规范》GB50338-200323：《自动喷水灭火系统施工及验收规范》GB50261-201724：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 25：《细水雾灭火系统技术规范》(GB50898-2013)26：《剧场建筑设计规范》JGJ57-201627：《老年人照料设施建筑设计标准》JGJ450-201828：《传染病医院建筑设计规范》GB50849-201429：《泡沫灭火系统设计规范》GB50151-201030：《二次供水工程技术规程》CJJ140-201031：《博物馆建筑设计规范》JGJ66-2015第一部分：《建筑给水排水设计规范》GB50015-2003（2009年版）序号条款规定解决方案1 3.2.3城镇给水管道严禁与自备水源的供水管道直接连接。
